MODE D'EMPLOI SGKWC/54 RC THERMA

Veuillez lire attentivement ce mode d'emploi. Observez avant tout le chapitre "Règles de sécurité".

Conservez ce mode d'emploi afin de pouvoir le consulter ultérieurement, et remettez-le à l'éventuel propriétaire ultérieur de l'appareil.

Ils doivent impératifement être respectés. Ce triangle d'avertissement et/ou les termes de signalisation "Attention!", "Prudence!" soulignant des indications qui sont importantes pour votre sécurité ou pour la capacité de fonctionnement de l'appareil.

1. Ce symbole vous guide pas à pas dans la manipulation de cet appareil.
2. ...
3. ...

Ce symbole précède des informations complémentaires concernant la manipulation et l'utilisation pratique de cet appareil.

Ce symbole signale des conseils et des indications relatifs à l'utilisation économique et écologique de l'appareil.

Ce mode d'emploi contient des indications permettant d'éliminer soi-même des pannes qui pourraient éventuellement survenir. Voir chapitre "Aide en cas de panne".

Si ces indications ne devaient pas suffire, vous avez deux points de consultation chez lesquels on poursra vous aider:

• Le point de service après-vente à proximité de chez vous (voir chapitre "Service après-vente") ou

Vous y recevez une réponse à chaque question concernant l'équipement ou l'utilisation de votre appareil. Bien entendu, vos désirs, suggestions ou critiques sont également bienvenus. Notre objectif est de poursuivre l'amélioration de nos produits et prestations de services au profit de notre clientèle.

• En cas de problèmes techniques, notre service après-vente se tient à tout moment à votre disposition (vous trouvez les adresses et numéros au chapitre "Service après-vente").

Veuillez également prendre en considération le chapitre «Service après-vente».

Après vous avez pris connaissance du mode d'emploi, nous vous prions de renvoyer la carte de garantie remplie au service après-vente à Mägenwil.

Règles de sécurité 4

Sécurité électrique 4 Sécurité pour les enfants 4 Sécurité durant l'utilisation 4 Sécurité lors du nettoyage 4 Pour éviter d'endommager l'appareil 4

Avant la première utilisation 6

Premier nettoyage 6

Utilisation du plan de cuisson 7

Enclencher en supplément la zone de cuisson à deux circuits 7 Indicateur de chaleur restante 7

Récipients de cuisson 8 Conseils d'économie d'énergie 9

Nettoyage et entretien 10

Plan de cuisson 10 Salissures légères 10 Salissures coriaces 10 Salissures spéciales 11 Nettoyage du cadre 11

Aide en cas de panne 12

Que faire si 12

Instructions d'installation 13

13 Prescriptions 13 Conseils de sécurité pour l'installateur 14 Raccordement électrique 14 Démontage du tableau de cuisson vitrocéramique 14 Encastrement dans un plan de travail de cuisine 15

Installation en acier inoxydable 15 Encastrement dans un plan de travail de cuisine 16 Installation dans le bois 16

Service 17

Avant de vous adresser au service après-vente 17 Voussoulez solliciter le service après-vente 17

Service après-vente 18

Point de vente de rechange 18 Garantie 18

Règles de sécurité

La sécurité de cet appareil est conforme à la législation reconnue en matière de technique ainsi qu'aux prescriptions de sécurité applicables. Néanmoins, nous estimons devoir vous familiariser avec les consignes de sécurité suivantes.

Sécurité électrique

Le montage et le raccordement du nouvel appareil doivent être effectués uniquement par un professionnel né agréé.

Pour assurer la sécurité au niveau électrique, les appareils à encastrer doivent être montés dans des armoires pour éléments à encastrer/plans de travail appropriés et conformes aux normes.

Pour des raisons de sécurité, les réparations sur l'appareil, en particulier sur les éléments conducteurs de courant, ne peuvent être effectuées que par des spécialistes électriciens ou des techniciens formés du service après-vente, sinon il pourrait en résulter des risques importants pour l'utilisateur. En cas de dérangement, adressez-vous directement à notre service après-vente.

Les cuisinières encastrées et tables de cuisson encastrées sont équipées de systèmes de fiches spéciales. Elles peuvent uniquement être combinées avec des appareils du même système. Observez également les indications dans le manuel d'installation et d'utilisation.

En cas de cassures, d'éclats ou de fissures à l'appareil :

• mettez toutes les zones de cuisson hors service,
• Débranchez la table de cuisson du secteur ou enlevez les fusibles.

Sécurité pour les enfants

Les zones de cuisson sont brûlantes pendant le fonctionnement. Par conséquent, tenez toujours les enfants en bas âge à distance.

Sécurité durant l'utilisation

Cet appareil peut uniquement être utilisé pour la cuisson et le rôtissage d'aliments à usage domestique.

N'utilisez pas la table de cuisson pour chauffer la pièce.

Attention lors du raccordement d'appareils électriques à des prises de courant situées à proximité de l'appareil. Les câbles de raccordement ne peuvent pas entrer en contact avec des zones de cuisson chaudes.

Les huiles et graisses surchauffées s'enflamment facilement. Si vous préparez des aliments dans la graisse ou l'huile (pommes frites p. ex.), vous devriez rester à proximité pour surveiller la cuisson.

Ne pas conserver de produits sensibles à la température ou inflammables (par ex. produits de nettoyage, bombes de spray) dans le tiroir ou les casiers situés sous l'appareil à encastrer.

Mettez les zones de cuisson hors service après chaque utilisation.

Si une casserole chaude est placée sur une zone de cuisson froide et réchauffe de ce fait la zone de cuisson, ceci n'est pas signalé par l'affichage de chaleur restante.

Sécurité lors du nettoyage

Pour des motifs de sécurité, l'usage d'appareils à vapeur, à eau et à haute pression est interdit.

Pour éviter d'endommager l'appareil

N'utilisez pas les zones de cuisson comme surfaces de travail ou de rangement.

N'utilisez pas les zones de cuisson avec des récipients de cuisine vides ou sans récipients de cuisine.

La vitrocéramique est insensible aux chocs thermiques et très résistante, cependant pas incassable. En particulier, les objets pointus et durs tombant sur la table de cuisson peuvent endommager celle-ci.

N'employez pas des casseroles en fonte ou avec fond endommagé, qui sont rugueuses et présentent des ébarbures. Elles pourraient provoquer des rayures lorsqu'on les déplace.

Ne placez pas des casseroles et poêles sur le cadre de la plaque de cuisson. Cela pourrait provoquer des rayures et endommager la peinture.

Veillez à ne pas laisser de liquides acides, tels que vinaigre, jus de citron ou produit détartrant, entrer en contact avec le cadre de la plaque de cuisson afin d'éviter la formation de zones mates.

Si du sucre ou une préparation sucrée tombe sur la zone de cuisson chaude et fond, enlevez-le immédiatement, encore chaud, avec un grattoir de nettoyage. Si la masse refroidit, son enlèvement peut provoquer des dégâts à la surface.

Tenez les objets et matériaux qui peuvent fondre à distance de la surface vitrocéramique, p. ex. matières plastiques, films d'aluminium ou films pour cuisson au four. Si quelque chose devait cependant fondre sur la surface vitrocéramique, vous devez l'enlever immédiatement avec le grattoir de nettoyage.

Si vous employez des récipients de cuisson spéciaux (p. ex. autocuiseur, récipient étanche, wok, etc.), veuillez tenir compte des indications du fabricant.

Évitez de chauffer les casseroles et les poêles à vide. Les fonds pourraient en effet être ainsi endommagés et rayer la surface vitrocéramique.

Éliminer le matériel d'emballage

Tous les éléments d'emballage sont recyclables, et les feuilles et parties en mousse dure doivent être marquées de manière appropriée.

Éliminez correctement, s. v. p., le matériel d'emballage et les éventuels appareils anciens.

Veuillez observer les règlements nationaux et régionaux ainsi que le marquage du matériel (séparation du matériel, ramassage des déchets, dépôts de matières valables).

Consignes d'élimination

L'appareil ne doit pas être enlevé avec les déchets domestiques.

Vous pouvez obtenir des renseignements sur les dates de passage ou les points de collecte auprès du service de nettoyage urbain local ou de l'administration communale.

Attention! Veuillez rendre inutilisables les anciens appareils ayant fini de servir, avant de les éliminer, sectionner le câble d'alimentation.

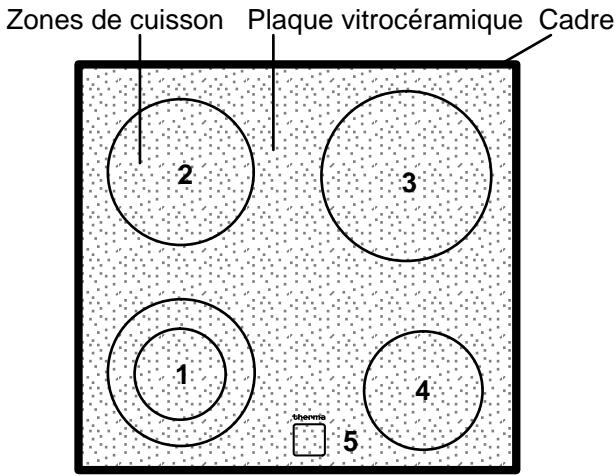

Équipement de la plaque de cuisson

1 Zone de cuisson

2 Zone de cuisson

120/180 mm

3 Zone de cuisson

180 mm

4 Zone de cuisson

210 mm

5 Témoins de chaleur résiduelle

145 mm

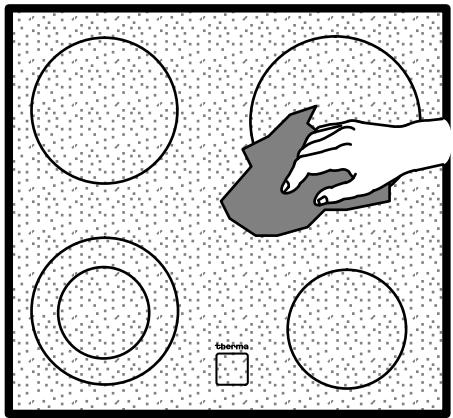

Premier nettoyage

Essuyer la surface vitrocéramique avec un chiffon humide afin d'éliminer les résidus eventuels de fabrication.

Attention: N'utilisez pas d'agents de nettoyage agressifs ou abrasifs! La surface pourrait être endommagée.

Utilisation du plan de cuisson

À l'enclenchement de la zone de cuisson, celle-ci peut émettre un bref ronflement. Ceci est une caractéristique des plaques de cuisson vitrocéramiques et n'influence ni le fonctionnement ni la durée de vie de l'appareil.

La commande des zones de cuisson se fait à l'aide des interrupteurs de zones de cuisson à la cuisinière encastrée, au réchaud, à l'armoire de commande avec régulateurs d'énergie ou à l'aide d'une commande électronique et est décrite dans le mode d'emploi correspondant.

Enclencher en supplément la zone de cuisson à deux circuits

La zone de cuisson derrière gauche est équipée de deux circuits de chauffe. Le petit circuit de chauffe peut être enclenché séparément du grand circuit de chauffe ou en parallèle avec celui-ci.

Veuillez observer les instructions dans le manuel d'utilisation séparé.

Four encastrable, réchaud encastrable, boîte de commande encastrable ou commande électronique.

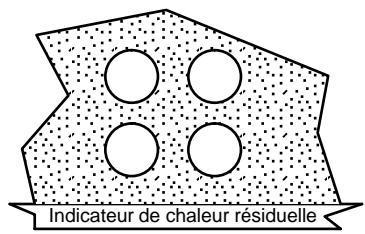

Indicateur de chaleur restante

Votre table de cuisson vitrocéramique est équipée d'un indicateur de chaleur restante ; à chaque zone de cuisson correspond une lampe témoins. Celle-ci s'allume dès que la zone de cuisson correspondante est chaude et avertit d'éviter de la toucher par inadvertance.

Attention! Tant que l'indicateur de chaleur restante reste allumé, il y a danger de brûlure.

Même après mise hors service de la zone de cuisson, l'indicateur de chaleur restante correspondant s'éteint seulement lorsque la zone de cuisson a refroidi.

Vous pouvez utiliser la chaleur restante pour faire fondre et maintenir au chaud des aliments.

Récipients de cuisson

Meilleure est la casserole, meilleur est le résultat de cuisson.

• Vous reconnaissiez les bonnes batteries de cuisine au fond des casseroles. Le fond doit être aussi plat et aussi plat que possible.
• Faites attention au diamètre du fond du récipient lors de l'achat de nouvelles casseroles et poêles. Les fabricants mentionnent souvent le diamètre du bord supérieur du récipient.
• Les récipients avec fond en aluminium ou en cuivre peuvent laisser des colorations métalliques sur la surface vitrocéramique, lesquelles ne s'enlèvent que très difficilement, voire pas du tout.
• N'employez pas de casseroles en fonte ou avec un fond endommagé, qui sont rugueuses et présentent des ébarbures. Elles pourraient provoquer des rayures lorsqu'on les déplace.
• A froid, les fonds de casseroles sont habituellement légèrement bombés vers l'intérieur (concaves). Ils ne peuvent en aucun cas être bombés vers l'extérieur (convexes).
• Les casseroles et poêles ne doivent pas être plus petites que la zone de cuisson et de préférence pas plus de 2-4 cm plus grandes que le diamètre de la plaque de cuisson.
• N'utilise pas de plaques à pâtisserie ou de boîtes de conserves comme récipients de cuisson.
• N'utilise que des récipients de cuisson au fond plat.

convex

conkav

Conseils d'économie d'énergie

Vous économiserez de l'énergie précieuse si vous tenez compte des points suivants:

• Placer toujours les casseroles et poêles sur la zone de cuisson avant d'enclencher celle-ci.
• N'utilisez que des récipients de cuisson et de rôtissage appropriés à fond plat et lisse.
• Si possible, fermer toujours les casseroles et poêles avec un couvercle.
• Le fond de la casserole et la zone de cuisson devraient avoir le même diamètre.
• Les zones de cuisson et fonds de casseroles encrassés augmentent la consommation électrique.
• Coupez la zone de cuisson avant la fin de la cuisson afin d'utiliser la chaleur résiduelle, p. ex. pour maintenir des aliments au chaud ou pour les faire fondre.
• L'utilisation d'un autocuiseur permet de réduire le temps de cuisson jusqu'à 50%.

Plan de cuisson

Attention! Les produits de nettoyage ne peuvent pas entrer en contact avec la surface vitrocéramique chaude! Tous les produits de nettoyage doivent être rincés avec suffisamment d'eau claire après le nettoyage, sinon ils pourraient avoir une action agressive lors du chauffage!

N'utilisez pas de produits de nettoyage agressifs, tels que des sprays de nettoyage de grill ou de four, des agents abrasifs ou des éponges abrasives de récurage de casseroles.

Nettoyez la table de cuisson après chaque utilisation, lorsqu'elle est tiède ou froide. Vous éviterez ainsi que les salissures n'adhèrent.

Enlevez les taches de calcaire et les taches d'eau, les éclaboussures de graisse et les colorations aux reflets métalliques avec un produit de nettoyage pour surface vitrocéramique ou pour acier inoxydable du commerce, p. ex. avec «Ça-va-seul vitrocéramiques», «Vitroclean», «Sidol-Longue durée pour cuivre et tous métaux», «Sigolin Chrome» ou «Stahl-Fix».

Salissures légères

1. Essuyer la surface vitrocéramique avec un chiffon humide et un peu de produit de vaisselle.
2. Ensuite, essuyer avec un chiffon propre. Il ne peut pas rester de résidus de produit de nettoyage sur la surface.
3. Une fois par an, nettoyer en fond la surface vitrocéramique avec un produit de nettoyage du commerce pour surface vitrocéramique ou pour acier inoxydable.
4. Ensuite, rincer la surface vitrocéramique avec suffisamment d'eau claire et l'essuyer avec un chiffon propre ne peluchant pas.

Salissures coriaces

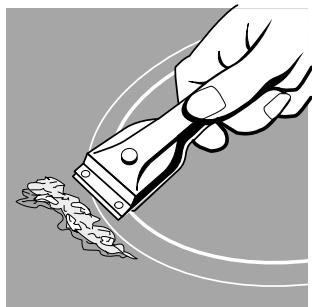

1. Pour enlever les aliments qui ont débordé ou les éclaboussures incrustées, utiliser un grattoir pour le verre.
2. Placer le grattoir à lame pour le verre en oblique sur la vitrocéramique.
3. Enlever les salissures en faisant glisser la lame.

Vous pouvez obtenir le grattoir à lame pour le verre et le produit de nettoyage pour surface vitrocérémique dans les magasins spécialisés.

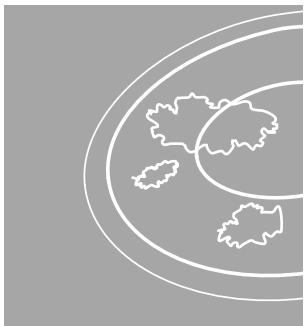

Salissures spéciales

1. Enlever le sucre caramélisé, les matières plastiques fondues, le film d'aluminium ou les autres matériaux fusibles immédiatement, lorsqu'ils sont encore chauds, avec un grattoir à lame pour le verre.

Attention: Danger de brûlure lorsqu'on utilise le gratoir à lame pour le verre sur la zone de cuisson chaude!

1. Ensuite, nettoyer à nouveau la zone de cuisson après refroidissement.

Si la zone de cuisson avec les matériaux fondus a déjà refroidi, faites-la chauffer une nouvelle fois avant le nettoyage.

Les rayures ou taches sombres sur la surface vitrocéramique, qui ont p. ex. été provoquées par des fonds de casseroles représentant des arêtes vives, ne peuvent pas être éliminées. Elles ne gênent cependant pas le fonctionnement de la zone de cuisson.

Nettoyage du cadre

Attention! Ne pas utiliser de vinaigre ni de produits anticalcaire sur le cadre du plan de cuisson, cela provoquerait des taches mates.

1. Essuyer le cadre avec un chiffon humide et un peu de produit pour vaisselle.
2. Ramollir les salissures incrustées avec un chiffon humide. Ensuite, essuyer et sécher.

Aide en cas de panne

Avant de faire appel au service après-vente, vérifiez d'abord si vous ne pouvez pas remédier vous-même au problème en suivant les instructions ci-dessous. Si elles ne suffisent pas, n'hésitez pas à contacter le service après-vente.

Avertissement! Les réparations sur l'appareil doivent être effectuées uniquement par des professionnels. Les réparations non effectuées dans les règles peuvent être la source de dangers importants pour l'utilisateur. Pour toute réparation, adressez-vous à votre revendeur ou au service après-vente.

Que faire si...

Les zones de cuisson ne fonctionnent pas?

Vérifiez si:

• la zone de cuisson correspondante est en service.
• le niveau de cuisson est correctement réglé.
• les fusibles de l'installation électrique domestique ont déclenché (armoires à fusibles).

... de cassures, d'éclats ou de fissures à l'appareil :

• mettez toutes les zones de cuisson hors service,
• débranchez la table de cuisson du secteur ou enlevez les fusibles.

Si ces informations ne vous suffisent pas, veuillez-vous adresser à un spécialiste.

Si la table de cuisson avait présenter une cassure dans le verre, veuillez alors indiquer au point de service après-vente le numéro à trois chiffres se trouvant sur la plaque en verre.

Instructions d'installation

Attention! Le montage et le raccordement du nouvel appareil doivent être effectués uniquement par un professionnel agréé.

Il n'est pas permis de raccorder des tables de cuisson vitrocéramiques endommagées et comptant des fissures ou des cassures sur la surface vitrocéramique.

Dimensions de l'appareil

Largeur 588 mm

Profondeur 548 mm

Hauteur 41 mm

Dimensions de l'ouverture

Largeur 540-570mm

Profondeur 500 - 530 mm

Rayon d'arrondi dans les coins R5

Puissance absorbée

Zone de cuisson avant gauche 1800/900 W

Zone de cuisson arrière gauche 1800 W

Zone de cuisson arrière droite 2300 W

Zone de cuisson avant droite 1200 W

Tension de l'élément chauffant 400 V ~50 Hz

Puissance totale de raccordement 7.1 kW

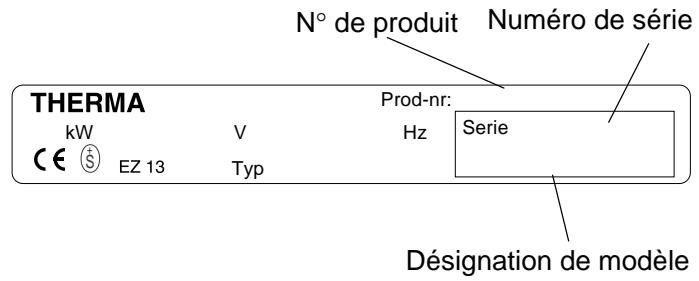

THERMA	Prod-nr: 941 591 508
7.10 kW	400 V ~	Serie
CE EZ 13	Typ 205.6BAPDNJNNNC	SGKW C/54 RC

THERMA		Prod-nr: 941 591 465
7.10 kW		400 V ~	Serie
CE EZ 13	EZ 13	Typ 205.6BAPDNJNNNC	SGK C/54.2 RC

Prescriptions

Cet appareil est conforme aux directives CE

73/23/CEE du 19.02.1973 (Directives sur la tension)

89/336/CEE du 03.05.1989 (Directives CEM y compris directives de modification 92/31/CEE)

90/683/CEE.

Conseils de sécurité pour l'installateur

La protection de l'appareil contre le risque d'incendie est du type Y (EN 60 335-2-6). Seuls les appareils de ce type peuvent être accolés d'un seul côté à des meubles hauts ou des cloisons.

En cas de montage dans des matériaux inflammables, les normes NIBT 2000, chapitre 4.2.2 et les directives de protection contre l'incendie et leurs ordonnances de l'association des assurances incendie cantonales doivent obligatoirement être respectées.

Délimitation de cet espace : largeur 550 mm, hauteur 20 mm dès le plan de cuisson, profondeur 560 mm depuis l'arrière avec une profondeur de table de 600 mm. Les parois et plafonds combustibles doivent, au-dessus de plans de cuisson, être revêtus de matériel coupe-feu, d'après les directives de l'organe localement de lutte contre les incendies responsable de la région concernée.

Raccordement électrique

1. Avant de procéder au raccordement, il faut contrôler si la tension indiquée sur la plaque signalétique - c.-à-d. la tension nominale de l'appareil - concorde avec la tension du réseau existant et la tension nominale de l'appareil combiné. La plaque signalétique se trouve sur l'habillage inférieur de la table de cuisson vitrocéramique.

La tension des corps de chauffe est de 400 VAC. L'appareil fonctionne également sans problème avec les anciens réseaux à 380 VAC.

1. Relier le faisceau de câbles aux deux connecteurs compacts à 14 pôles (câble adaptateur) avec son pendant du four encasable, réchaud encasable, de la boîte de commande encasable ou de la commande électronique.
2. Veiller à ce que les connecteurs soient bien engagés (Le système de construction des connecteurs à 14 pôles empêche toute confusion).
3. Presser le câble de liaison latéralement, contre le couvercle du four.

Retirer les feuilles de protection éventuelles existantes sur la surface de cuisson vitrocéramique.

Après avoir procédé au raccordement à l'alimentation électrique, il faut enclencher l'une après l'autre toutes les zones de cuisson sur la position maximale, pour un bref moment (env. 30 secondes), afin d'en tester le bon fonctionnement.

Démontage du tableau de cuisson vitrocéramique

1. Mettre hors tension la table de cuisson vitrocéramique, le four encastrable, le réchaud encastrable, la boîte de commande ou la commande électronique.
2. Desserrer les crampons de serrage et pivoter de, soulever la vitrocéramique.

Encastrement dans un plan de travail de cuisine

Notez avant l'encastrement le numéro de série de la plaque signalétique de l'appareil sur la page "Service" du mode d'emploi. Ce numéro vous sera demandé en cas d'appel au service après-vente. Et, après l'encastrement, il n'est plus accessible sur la plaque signalétique d'origine située à la face inférieure de l'appareil.

Installation en acier inoxydable

1. Installer four encasirable, réchaud, boîtier commutateur ou contrôle électronique selon directives d'installation particulières. Ceux-ci sont équipés d'un système fiche spécial. Elles peuvent uniquement être combinées avec des appareils du même système.
2. L'espacement latéral de la table de cuisson par rapport à une armoire haute et à la paroi adjacente doit être d'au moins 50 mm (fig.1).
3. Découper l'ouverture dans le plan de travail en fonction des cotes d'ouverture prescrites (fig.2). Les tolérances ne doivent pas être dépassées.
4. Bien nettoyer le plan de travail au niveau de l'ouverture.
5. Soutenir intégralement par-dessous les recouvrements en acier inox fortement fléchis.
6. Disposer les champs de cuisson en vitrocéramique dans la découpe et aligner.
7. Selon les besoins, poser les linteaux en bois fournis (pos.2/fig.3a/3b) sous le recouvrement en acier inox et chaîner au moyen des crampons de serrage prémontés (pos.1/fig.3a/3b). Caler également devant et derrière.
8. Contrôler si le joint dans le cadre d'appui repose correctement et s'il ne présente pas de brèches. Veuillez ne pas appliquer de matériel d'étanchéité en silicone en plus ; car, en cas de démontage du plan de cuisson vitrocéramique, le joint pourrait d'un côté s'endommager et d'un autre côté, la surface de recouvrement également.
9. Le montage doit garantir la protection contre le contact.
10. Il doit y avoir un espace libre d'au moins 20 mm sous la table de cuisson vitrocéramique (fig.1). Les tiroirs ne peuvent être montés sous la table de cuisson qu'avec une tôle de protection (No AB-GK 374 24 24 00/9, accessoire de montage vitrocéramique) (fig.4).

Fig.3b Installation en acier (devant, derrière)

Fig.1

Fig.2

Fig.3a Installation en acier inoxydable (latéral)

Encastrement dans un plan de travail de cuisine

Notez avant l'encastrement le numéro de série de la plaque signalétique de l'appareil sur la page "Service" du mode d'emploi. Ce numéro vous sera demandé en cas d'appel au service après-vente. Et, après l'encastrement, il n'est plus accessible sur la plaque signalétique d'origine située à la face inférieure de l'appareil.

Installation dans le bois

1. Installer four encastrable, réchaud, boîtier commutateur ou contrôle électronique selon directives d'installation particulières. Ceux-ci sont équipés d'un système fiche spécial. Elles peuvent uniquement être combinées avec des appareils du même système.
2. L'espacement latéral de la table de cuisson par rapport à une armoire haute et à la paroi adjacente doit être d'au moins 50 mm (fig.1).
3. Découper l'ouverture dans le plan de travail en fonction des cotes d'ouverture prescrites (fig.2). Les tolérances ne doivent pas être dépassées.

Sceller la surface de l'ouverture dans le plan de travail contre l'humidité avec du vernis approprié.

1. Bien nettoyer le plan de travail au niveau de l'ouverture.
2. Disposer les champs de cuisson en vitrocéramique dans la découpe et aligner.
3. Caler les crampons de serrage (pos. 1/fig. 5a/5b) avec le recouvrement de bois.
4. Contrôler si le joint dans le cadre d'appui repose correctement et s'il ne présente pas de brèches. Veuillez ne pas appliquer de matériel d'étanchéité en silicone en plus ; car, en cas de démontage du plan de cuisson vitrocéramique, le joint pourrait d'un côté s'endommager et d'un autre côté, la surface de recouvrement également.
5. Le montage doit garantir la protection contre le contact.
6. Il doit y avoir un espace libre d'au moins 20 mm sous la table de cuisson vitrocéramique (fig.1).

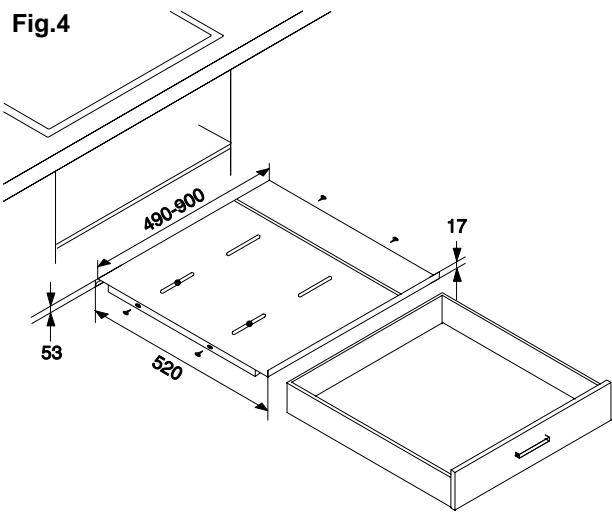

Les tiroirs ne peuvent être montés sous la table de cuisson qu'avec une tôle de protection (No AB-GK 374 24 24 00/9, accessoire de montage vitrocéramique) (fig.4).

Fig.5b Installation dans le bois (devant, derrière)

Fig.1

Fig.2

Fig.5a Installation dans le bois (latéral)

Service

Le service après-vente Thermo met un personnel qualifié à la disposition de ses clients.

Avant de vous adresser au service après-vente

Assurez-vous que vous n'avez fait aucune erreur de manipulation.

Regardez à "Aide en cas de panne".

Vous pouvez solliciter le service après-vente

Notez les indications suivantes que vous trouverez sur la plaque signalétique de votre appareil:

• Numéro de série
• Désignation du module
• N° de produit

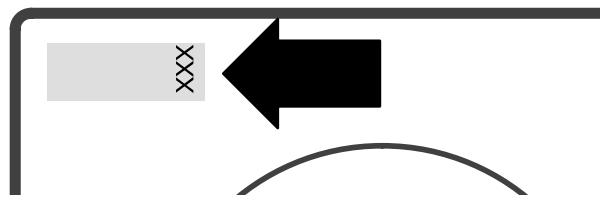

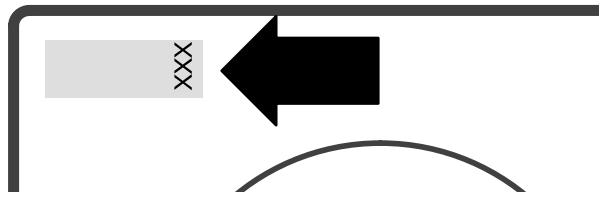

• En cas de cassure dans le verre:
• le nombre à trois chiffres se trouvant sur la plaque en verre.

• vous demandez l'intervention du service après-vente
• vous commandez des pièces de rechange ou des accessoires
• vous avez des questions d'ordre technique
• Notez minutieusement vos observations, vous simplifiez ainsi l'analyse préliminaire et le travail de nos techniciens.
• Composez le numéro de service 0848 848 999. Votre appel sera automatiquement dévié vers le point de service le plus proche.
• Soyez là lorsque le technicien se présentera à votre domicile, car il a besoin d'informations.

Numéro de série

Service après-vente

5506 Mägenwil/Zürich

Industriestr. 10

9000 St. Gallen

Vonwilstrasse 15

4127 Birsfelden

Hauptstr. 52

8604 Volketswil

Hölzliwisenstrasse 12

6032 Emmen

Buholzstrasse 1

7000 Chur

Comercialstrasse 19

3063 Ittigen/Bern

Ey 5

Points de service

1028 Préventions

Le Trési 6

Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d'une facture, d'un bon de garantie ou d'un justificatif d'achat). Notre garantie couvre les frais de main-d'œuvre et de déplacement, ainsi que les pièces de rechange.

Les conditions de garantie ne sont pas valables en cas d'intervention d'un tiers non autorisé, de l'emploi de pièces de rechange non originales, d'erreurs de maniement ou d'installation dues à l'inobservation du mode d'emploi, et pour des dommages causés par des influences extérieures ou de force majeure.

Le service d'information téléphonique de thermo

Lundi à vendredi de 09.00 - 12.00 Uhr

Pour renseignements, conseils et «astuces» concernant l'utilisation de vos appareils ménagers.

Une prestation de service à votre disposition chaque jour pour toutes questions touchant aux appareils ménagers.

Appelez ThermoPhon par exemple pour :

• renseignements rapides concernant l'utilisation des appareils
• conseils judicieux pour l'entretien et les soins à apporter aux appareils ménagers
• «Astuces» utiles pour la cuisson en général, la cuisson au four, l'aération, la réfrigération et le rinçage
• conseils compétents pour le choix d'un appareil correspondant à vos désirs
