SGKC/54.RC - Plaque de cuisson vitrocéramique THERMA - Notice d'utilisation et mode d'emploi gratuit

Type de plaque	Vitrocéramique
Nombre de foyers	4
Type de commande	Non précisé
Puissance totale	Non précisé
Dimensions (L x P)	Non précisées
Couleur	Gris/Argent
Matériau de surface	Verre céramique
Type d'installation	Encastrable
Sécurité	Non précisée
Indicateur de chaleur résiduelle	Non précisé
Compatible avec batterie	Non précisé
Alimentation	Électrique
Fonctions spéciales	Non précisées
Poids	Non précisé
Normes et certifications	Non précisées

FOIRE AUX QUESTIONS - SGKC/54.RC THERMA

Comment réinitialiser le thermostat THERMA SGKC/54.RC ?

Pour réinitialiser le thermostat, appuyez simultanément sur les boutons 'Menu' et 'OK' pendant 5 secondes jusqu'à ce que l'écran clignote.

Que faire si le thermostat ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, vérifiez le fusible ou le disjoncteur.

Comment régler la température souhaitée ?

Utilisez les boutons '+' et '-' pour augmenter ou diminuer la température jusqu'à atteindre la valeur désirée.

Pourquoi l'écran du thermostat affiche-t-il un code d'erreur ?

Un code d'erreur peut indiquer un problème de capteur ou de connexion. Consultez le manuel pour identifier le code et suivre les recommandations de dépannage.

Comment changer les piles du thermostat ?

Ouvrez le compartiment des piles à l'arrière de l'appareil, retirez les anciennes piles et remplacez-les par des piles neuves en respectant la polarité.

Le thermostat fonctionne-t-il avec tous les types de chauffage ?

Le thermostat THERMA SGKC/54.RC est compatible avec la plupart des systèmes de chauffage électrique. Vérifiez les spécifications de votre système pour confirmer la compatibilité.

Comment activer le mode éco ?

Pour activer le mode éco, appuyez sur le bouton 'Mode' jusqu'à ce que 'Eco' apparaisse à l'écran, puis confirmez avec le bouton 'OK'.

Que faire si la température ne se stabilise pas ?

Assurez-vous que le thermostat est installé à un endroit approprié, loin des sources de chaleur directe et des courants d'air. Vous pouvez également vérifier les paramètres de calibration.

Comment mettre à jour le logiciel du thermostat ?

Pour mettre à jour le logiciel, téléchargez la dernière version depuis le site officiel de THERMA et suivez les instructions de mise à jour fournies dans le manuel.

Le thermostat peut-il être contrôlé à distance ?

Oui, si votre modèle est compatible avec l'application mobile, vous pouvez le contrôler à distance via votre smartphone une fois que vous avez configuré la connexion.

MODE D'EMPLOI SGKC/54.RC THERMA

Plan de cuisson vitrocéramique

Nous vous remercions d'avoir choisi une table de cuisson vitrocéramique THERMA. Avec ce produit, vous avez opté pour l'innovation, la qualité et la durabilité.

Ce manuel d'utilisation vous permet de faire progressivement connaissance avec votre table de cuisson vitrocéramique, et d'en exploiter toutes les possibilités de manière optimale. Avant la première mise en service, nous vous prions de lire attentivement le chapitre «Règles de sécurité importantes»

Nous vous recommandons de conserver le manuel d'utilisation à proximité de la table de cuisson, afin que vous l'ayez immédiatement sous la main en cas d'incertitude.

Règles de sécurité importantes 20

La sécurité au niveau électrique 20 Utilisation et manipulation 20 Nettoyage 21 Élimination 21

La table de cuisson vitrocéramique à encastrer 22

Vue de dessus de l'appareil 22

Avant la première utilisation 22

Nettoyage initial 22 Chauffage initial 22

L'utilisation du plan de cuisson 23

Surface de cuisson vitrocéramique 23 Enclenchement/déclenchement et régulation 23

Zone de cuisson à deux circuits 23 Indicateur de chaleur résiduelle 23

La batterie de cuisine appropriée 24

Consommation d'énergie judicieuse 24 Casseroles et poêles 24

Nettoyage et soins 25

Nettoyer après chaque utilisation 25 Eliminer les taches 25

Que faire en cas de défectuosité? 27

SGK C/54.1 RC 28

Instructions d'installation 29

Déballage 29 Emballage 29 Encastrement dans un plan de travail de cuisine 29 Côtes de montage 30 Installation en acier inoxydable 30 Installation dans le bois 31 Démontage du table de cuisson vitrocéramique 32 Raccordement électrique 33

Service après-vente 50

Point de vente de rechange 50 Garantie 50

Thermaphon 51

Veuillez vous familiariser avec le manuel d'utilisation avant d'utiliser la table de cuisson pour la première fois. Veuillez en particulier observer les conseils de sécurité marqués d’un.

Vous éviterez ainsi qu'il y ait des dommages, aussi bien sur les personnes que sur la table de cuisson. Conservez soigneusement ce manuel d'utilisation, et transmettez-le le cas échéant au prochain utilisateur.

Votre appareil a été conçu pour un usage culinaire uniquement, à l'exclusion d'autres fins. Il est conforme aux prescriptions de sécurité et aux normes de qualité internationales. Les mesures de sécurité existantes n'excluent pas les risques d'accident.

La sécurité au niveau électrique

L'appareil doit être raccordé par un installateur électricien qualifié. Pour assurer la sécurité au niveau électrique, les appareils à encastrer doivent être montés dans des armoires pour éléments à encastrer/plans de travail appropriés et conformes aux normes.

N'utilisez la table de cuisson que seulement lorsque celle-ci aura été installée. Vous serez ainsi assuré de ne pas toucher accidentellement des composants électriques.

La table de cuisson vitrocéramique à encastrer ne peut être combinée qu’avec des fours encastrables, des réchauds encastrables, des boîtes de commande encastrables, ou avec une commande électronique, au moyen du système de connexion spécifique (câble adaptateur), voir instructions d'installation. Observe également les indications dans le manuel d'installation et d'utilisation.

Il n'est pas permitted de raccorder des tables de cuisson endommagées, qui présentent des fissures ou des cassures sur la surface vitrocéramique.

Pour des raisons de sécurité, les réparations sur l'appareil, en particulier sur les éléments conducteurs de courant, ne peuvent être effectuées que par des spécialistes Electriciens ou des techniciens formés du service après-vente, sinon il pourrait en résulter des risques importants pour l'utilisateur. En cas de dérangement, adressez-vous directement à notre service après-vente.

Utilisation et manipulation

Empêchez que les petits enfants puissent toucher les zones de cuisson vitrocéramiques lorsque celles-ci fonctionnent. D'une manière générale, ils devraient être tenus à l'écart des fourneaux ainsi que des casseroles et des poêles. Les enfants peuvent également se brûler en faisant tomber une casserole ou une poêle.

Les champs de cuisson deviennent rapidement chauds dès qu'ils sont allumés. C'est pourquoi vous ne devez les enclencher qu'après avoir mis dessus un récipient de cuisson. Ainsi, vous évitez également de gaspiller de l'énergie.

En cas de manœuvres inattentives, il y a risque de brûlure sur les zones de cuisson.

En cas de coupure de courant, tous les réglages et afficheurs sont effacés. Dès que le courant est revenu, la prudence s'impose car les plaques chauffées avant la panne de courant ne sont plus saisies par l'afficheur.

Si vous utilisez une prise de courant à proximité du champ de cuisson, veillez à ce que le câble de l'appareil électrique ne vienne pas toucher le foyer.

N'enclenchez les zones de cuisson que lorsqu'une casserole ou une poêle se trouve dessus. Les éléments de cuisson et les fonds de récipient de cuisson doivent être secs et propres.

Les zones de cuisson se détériorent, si elles sont utilisées sans récipient de cuisson ou avec récipient vide, ou si on utilise des récipients inappropriés, par ex. avec un fond déformé ou ayant un trop petit diamètre.

Ne pas conserver de produits sensibles à la température ou inflammables (par ex. produits de nettoyage, bombes de spray) dans le tiroir ou les casiers situés sous l'appareil à encastrer.

Le plan de cuisson ne doit pas être utilisé comme surface de dépôt ou de travail.

Lorsque vous travaillez avec des huiles ou des graisses, il ne faudrait pas laisser le champ de cuisson sans surveillance, en raison du risque d'incendie.

N'utilise pas de récipients en matière synthétique ou en feuille d'aluminium. Ceux-ci fondraient aux températures élevées et pourraient endommager la plaque vitrocéramique.

Le sucre sous forme solide ou liquide, ainsi que les matières synthétiques, ne doivent pas parvenir sur le champ de cuisson chaud. Lors du refroidissement, des fissures ou des cassures pourraient se former sur la plaque vitrocéramique. Si du sucre ou des matières synthétiques devaient par inadvertance parvenir sur le champ de cuisson chaud, n'arrêtez celui-ci en aucun cas, et éliminez plutôt les résidus de sucre ou de matière synthétique au moyen d'un racloir spécial. Protégez votre main des brûlures.

N'utilisez sur les champs de cuisson vitrocéramiques que des récipients de cuisson à fond plat, n'ayant ni bord ni arêtes. Dans le cas contraire, il pourrait y avoir des rayures irrémédiables.

La surface de cuisson vitrocéramique résiste aux chocs thermiques. Elle est insensible aussi bien au froid qu'au chaud. Évitez toutefois de laisser tomber des objets sur le champ de cuisson. Un objet à une forme pointue, comme par exemple la chute d'un flacon de condiments, peut, dans des cas défavorables, provoquer des fissures ou des éclats dans la plaque vitrocéramique.

Les aliments débordants lors de la cuisson peuvent parvenir à travers les endroits défectueux jusqu'aux parties conductrices de courant du champ de cuisson.

Lorsque des fêlures, éclats ou fissures apparaissent sur votre table vitrocéramique, arrêtez immédiatement le champ de cuisson et coupez l'appareil du réseau. Pour cela, déclenchez le coupe-circuit ou retirez la prise de courant, et avisez ensuite le service après-vente.

Suivez les instructions relatives aux soins et au nettoyage de la plaque vitrocéramique. Nous déclinons toute responsabilité en cas de traitement inapproprié.

Après l'utilisation, contrôlez si l'appareil a été mis hors tension. Tous les boutons tournants doivent se trouver sur la position ARRET.

Nettoyage

Durant le nettoyage, aucun élément de chauffe ne doit être mis sous tension. Veillez à ce que les zones de cuisson se soient suffisamment refroidies (qu'après l'extinction du témoin de chaleur résiduelle), pour que vous puissiez les toucher sans risque.

Tenez la surface vitrocéramique toujours propre.

Pour des raisons de sécurité au niveau électrique, il n'est pas permis d'utiliser pour le nettoyage des appareils de nettoyage à vapeur ou à haute pression.

Élimination

Veuillez éliminer correctement les anciens appareils semblables. Observez s. v. p. les réglementations nationales et régionales, et respectez le marquage des matériaux (séparation des matériaux, collecte des déchets, dépôts pour matériaux de valeur).

Ce symbole rend attentif sur de graves dangers de blessure. Il faut impérativement en tenir compte.

Attention!

Ce symbole indique une information, dont l'inobservation peut conduire à la mise en péril de personnes et/ou causeur des dommages matériels importants. Ces consignes de sécurité doivent être absolument respectées.

Indication

Ce symbole renvoie à une information complémentaire des renseignements importants relatifs à l'utilisation de l'appareil. La non-observation de celui-ci peut provoquer des dérangements.

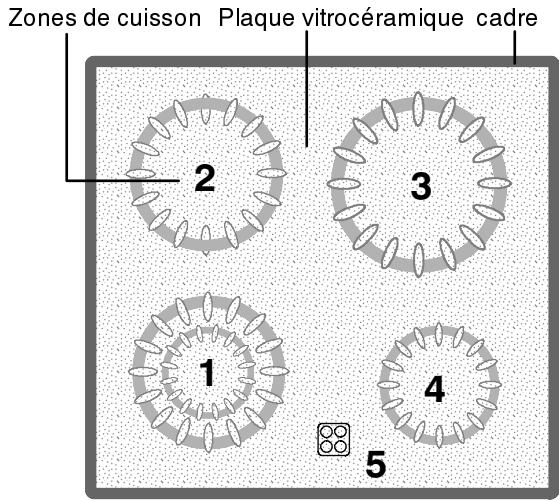

Vue de dessus de l'appareil

1. Zone de cuisson Ø 180/115 mm, 1700/700 W à deux circuits
2. Zone de cuisson 180 mm, 1700 W
3. Zone de cuisson 210 mm, 2100 W
4. Zone de cuisson 145 mm, 1200 W
5. Témoins de chaleur résiduelle

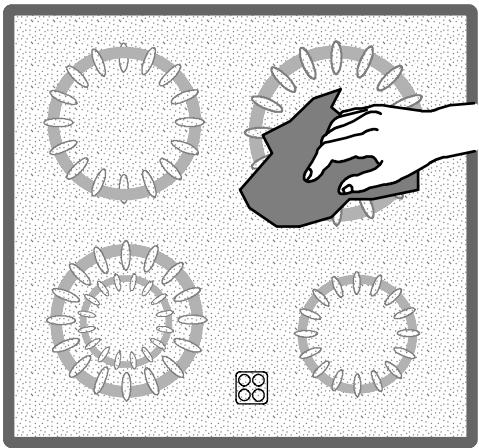

Nettoyage initial

Pour éliminer d'éventuelles traces de fabrication, la table de cuisson doit être nettoyée avant l'utilisation.

Laver la surface vitrocéramique et le cadre à l'eau chaude, avec du produit de lavage et un chiffon ne rayant pas, puis essuyer jusqu'à ce qu'ils soient secs.

Chauffage initial

Contrôler chaque zone de cuisson, en les enclenchant brièvement l'une après l'autre.

Lors de la première utilisation, il peut y avoir un léger dégagement d'odeur.

Surface de cuisson vitrocéramique

La surface de cuisson se compose d'une vitrocéramique éprouvée. La surface est exempte de porosités et, de surcroît, insensible aux variations rapides de température. Par conséquent, les casseroles peuvent être déplacées d'une zone chaude à une zone froide.

Un ronronnement audible bref peut survenir dans le corps de chauffe, à l'enclenchement des zones de cuisson. Ce bruit est dû à des raisons physiques. Il n'a aucune répercussion négative sur le fonctionnement de l'appareil, et disparaît lorsque la zone de cuisson est suffisamment chaude.

Tenez à l'écart de la surface de cuisson tous les objets et matériaux pouvant fondre, par ex. les matières synthétiques, les feuilles d'aluminium ou feuilles de sole.

La prudence s'impose pour les préparations au sucre ou pour les aliments et liquides contenant du sucre. Si quelque chose a été répandu par inadvertance sur la surface vitrocéramique, cela devra être immédiatement nettoyé - pendant que c'est encore chaud - au moyen d'un racloir de nettoyage, puis essuyé proprement, pour éviter d'endommager la surface.

Enclenchement/déclenchement et régulation

Les zones de cuisson sont enclenchées, déclenchées ou régulées au moyen des 4 régulateurs d'énergie montés sur un four encasable, un réchaud encasable ou une boîte de commande encasable, ou au moyen d'une commande électronique.

Zone de cuisson à deux circuits

La zone de cuisson derrière gauche est équipée de deux circuits de chauffe. Le petit circuit de chauffe peut être enclenché séparément du grand circuit de chauffe ou en parallèle avec celui-ci.

Veuillez observer les instructions dans le manuel d'utilisation séparé.

Four encastrable, réchaud encastrable, boîte de commande encastrable ou commande électronique.

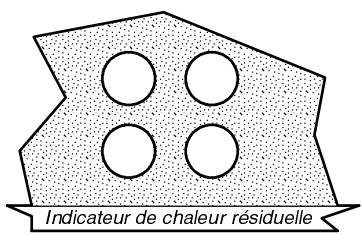

Indicateur de chaleur résiduelle

L'indicateur de chaleur résiduelle est composé de 4 voyants se trouvant entre les 2 zones de cuisson avant. Ceux-ci s'allument quand la température des zones de cuisson enclenchées augmente, et signalent le risque d'un contact irréfléchi. Même lorsque la zone de cuisson a été mise hors tension, le voyant correspondant ne s'éteint que lorsqu'il n'y a plus de risque de brûlure (à environ 60°C - 75°C).

Consommation d'énergie judicieuse

Pour économiser de l'énergie, vous devriez...

• N'utiliser que des récipients de cuisson et de friture au fond lisse et plat.
• Déposer plusieurs casseroles et poèles sur la zone de cuisson avant de l'enclencher.
• dans la mesure du possible, toujours fermer les casseroles ou les poèles au moyen du couvercle.
• déclencher la zone de cuisson quelques minutes avant la fin de la cuisson, afin d'utiliser la chaleur résiduelle.
• utiliser la chaleur résiduelle des zones de cuisson pour tenir au chaud les aliments ou faire fondre.
• Poser les casseroles ou les poêles au centre.

Casseroles et poêles

Les casseroles et les poêles ne doivent pas être plus petites que la zone de cuisson et, dans la mesure du possible, ne pas dépasser de plus de 10-15 mm le diamètre de la zone de cuisson.

N'utiliser que des batteries de cuisine complètement des récipients au fond lisse et plat.

Le fond doit toujours être propre et sec. Toujours mijoter avec le couvercle fermé.

Veiller à ce que les fonds soient lisses et intacts, car les fonds de casserole avec des arêtes ou des bords aux arêtes vives génèrent des rayures sur la surface vitrocéramique.

Les rayures peuvent être également dues à des grains de sable (provenant par ex. d'un nettoyage préalable de légumes), qui sont tirés par la casserole sur la surface de cuisson, ou encore à des arêtes ou à des bords de fond de casserole ou de poêle.

Les récipients au fond en aluminium ou en cuivre peuvent laisser des traces de décoloration métallique sur la surface vitrocéramique, lesquelles ne peuvent alors être éliminées que difficilement ou pas du tout.

Pour éviter d'avoir des rayures disgracieuses sur la surface de cuisson vitrocéramique, il faudrait ne pas pousser les casseroles ou les poêles pour les déplacer mais les soulever.

À l'état froid, les fonds de casseroles sont en général légèrement bombés vers l'intérieur (concaves) d'environ 01-05 mm. Ils ne doivent en aucun cas être bombés vers l'extérieur (convexes).

Vérifiez, après utilisation, si la table de cuisson a été mise hors tension. Tous les boutons tournants et touches doivent se couvrir sur la position ARRET.

convex

conkav

Nettoyage et soins

Pour nettoyer la vitrocéramique, il faut appliquer les mêmes critères que pour les surfaces en verre.

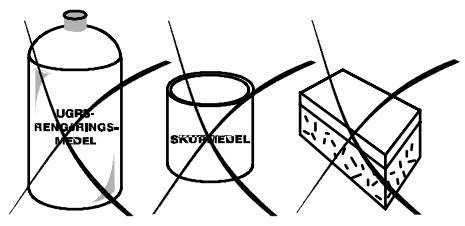

Ne jamais utiliser de produits de nettoyage récurants ou agressifs, de la poudre à récurer, ou des éponges etc. à surface rugueuse.

Il y a des produits de nettoyage spéciaux et des grattoirs à lame dans les grandes surfaces, les commerçants spécialisés en matériel électrique, les commerçants de droguerie, ainsi que les commerces d'alimentation.

Nettoyer après chaque utilisation

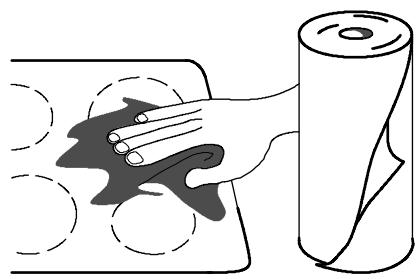

• Les salissures légères et non incrustées s'enlèvent lorsqu'elles sont froides, au moyen d'un chiffon humide ou d'un chiffon absorbant, sans employer de produits de nettoyage. Si vous utilisez des produits de lavage, des décorolorations bleuâtres peuvent apparaître. Ces taches résistantes ne peuvent pas toujours être éliminées lors du premier nettoyage, et/ou seulement avec du produit de nettoyage pour vitrocéramique.

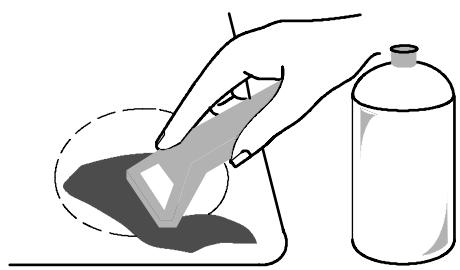

• Les salissures à forte adhérence peuvent être enlevées à froid, au moyen d'un produit de nettoyage pour vitrocéramique et d'un racloir à lame. Ensuite, essuyer la surface de cuisson à l'aide d'un chiffon humide (nettoyage ultérieur).

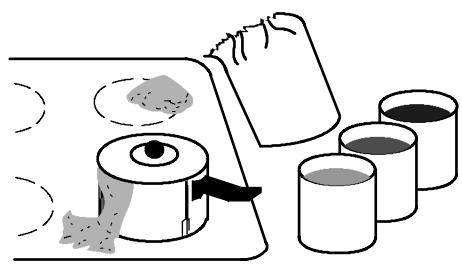

Éliminer les taches

• Les taches claires de couleur nacre (résidus d'aluminium) peuvent être éliminées de sur la table de cuisson refroidie, au moyen d'un produit de nettoyage pour vitrocéramique. Les traces de calcaire (dues par ex. à un débordement d'eau surchauffée) peuvent être éliminées avec du vinaigre de nettoyage ou avec un produit de nettoyage pour vitrocéramique. Pour éliminer du sucre, des alimentés contenant du sucre, de la matière synthétique ou de la feuille d'aluminium, la zone de cuisson concernée ne doit pas être mise hors tension! Eliminez immédiatement et à fond les restes (à l'état chaud) de sur la zone de cuisson chaude, au moyen d'un racloir à lame. Protégez vos mains des brûlures. Une fois la salissure éliminée, la zone de cuisson peut être éteinte, puis nettoyée de nouveau au moyen d'un produit de nettoyage pour vitrocéramique lorsque qu'elle sera redevue froide.

• N'appliquez pas les produits de nettoyage pour vitrocéramique sur une zone de cuisson chaude. Le mieux est de laisser sécher le produit de nettoyage, puis de l'essuyer en l'humidifiant. S'il devait rester des résidus de produits de nettoyage, éliminez ceux-ci en les essuyant à l'aide d'un chiffon humide (nettoyage ultérieur) avant de chauffer de nouveau. Sinon, ceux-ci pourraient devenir corrosifs.

Problèmes particuliers
.. si un produit de nettoyage chimique ne suffit pas	Voyez si vous n'arrivez pas plus vite à vos fins avec le grattoir de nettoyage.
.. si des taches sommes sont apparues	Si le nettoyage au moyen du racloir de nettoyage et d'un produit de nettoyage pour acier inox n'apporte pas d'amélioration, il s'agit+vraisemblablement d'un décor qui a été abrasé à cause d'un produit de nettoyage inapproprié ou de fonds de casserole tremblotants. La capacité de fonctionnement de la table de cuisson ne s'en trouve pas algérie.
.. si des décolorations métalliques apparaisent sur les zones de cuisson	Des casseroles ou des poèmes au fond inadapté, ou surtout des produits de nettoyage inappropriés, ont été utilisés. A créé, ces décolorations ne peuvent être éliminées qu'avac peine, à l'aide d'un produit de nettoyage pour vitrocéramique ou acier inox.
.. si la surface présente des rayures ou des cavités	Ces défauts d'aspect dus à des objets abrasifs ou ayant fondu, ne peuvent plus être éliminés. La capacité de fonctionnement de la table de cuisson ne s'en trouve pas algérie.

Nous déclinons toute responsabilité en cas de traitement inapproprié de la surface de cuisson vitrocéramique!

Que faire en cas de défectuosité?

Mettre les interrupteurs de foyer ou les touches sur la position ARRET.

Mettez les coupe-circuit automatiques hors tension, resp. retirez les fusibles.

Annoncez-vous réclamation à votre électricien ou au service après-vente compétent.

• Si la table de cuisson a opsisner une cassure dans le verre, veuillez alors indiquer au point de service après-vente le numéro à trois chiffres se trouvant sur la plaque en verre.

Important!

Veuillez toujours indiquer le numéro de produit, le numéro de série et la désignation de module de la table de cuisson vitrocéramique, pour:

• faire appel au service après-vente
• commander des pièces de rechange ou des accessoires
• demander des précisions techniques

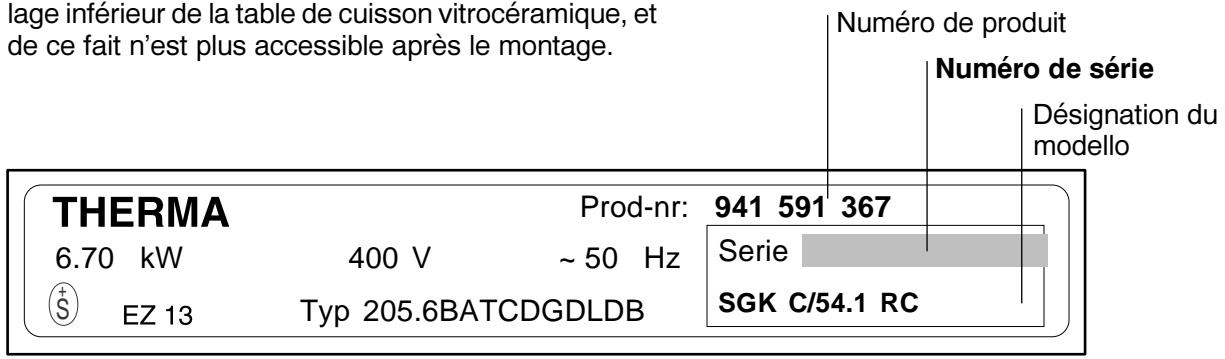

Le numéro de série doit être reporté dans la plaque signalétique de ce manuel d'installation et d'utilisation, avant de procéder à l'installation de la table de cuisson.

La plaque signalétique d'origine se trouve sur l'habillage inférieur de la table de cuisson vitrocéramique, et de ce fait n'est plus accessible après le montage.

Dimensions extérieures

longueur: 588 mm

largeur: 548 mm

hauteur: 43 mm

Dimensions de l'ouverture

longueur: 547 - 570 mm

largeur: 500 - 530 mm

rayon R5

Puissance installée

Tension 400 V ~ 50 Hz

Corps de chauffe 6.7 kW

L'appareil ne doit être raccordé que par un électricien qualifié.

Lors du montage et en cas de révision, le four encastrable, le réchaud encastrable, la boîte de commande encastrable, ou la commande électronique, doit être coupé du réseau en mettant les coupe-circuits hors tension ou en retirant les fusibles.

Les directives générales sur l'exploitation des appareils électriques, les prescriptions du fournisseur d'électricité compétent, ainsi que les indications contenues dans le manuel d'installation, doivent être scrupuleusement observées.

Il n'est pas permis de raccorder des tables de cuisson vitrocéramiques endommagées et comptant des fissures ou des cassures sur la surface vitrocéramique.

Déballage

Veuillez vérifier si la table de cuisson vitrocéramique a été livrée dans un état intact. Il n'est pas permis de raccorder une table de cuisson vitrocéramique représentant des dommages évidents.

Emballage

Tous les éléments d'emballage sont recyclables, et les feuilles ainsi que les éléments en caoutchouc dur ont été marqués de manière appropriée. Veuillez éliminer correctement le matériel d'emballage.

Respecter s.v.p. les réglementations nationales et régionales, et tenir compte du marquage des matériaux (séparation des matériaux, collecte de déchets, dépôts pour matériaux valides).

Encastrement dans un plan de travail de cuisine

La sécurité au niveau électrique doit être assurée par un montage approprié.

La protection contre les contacts accidentels et la sécurité électrique conformes aux dispositions ASE/VDE doivent être assurées par un montage correct de la table de cuisson vitrocéramique, dans des plans de travail de cuisine adaptés. Cela s'applique également à l'armoire inférieure. La table de cuisson vitrocéramique ne doit pas être accessible à partir du dessous. Les armoires à encastrer doivent être montées et fixées de façon à prévenir un renversement.

Notez le numéro de série de la plaque signalétique de la table de cuisson vitrocéramique, sur la page 27 du manuel d'installation et d'utilisation. Ce numéro est indispensable pour faire appel au service après-vente.

La table de cuisson vitrocéramique à encastrer ne peut être combinée qu'avec un four encastrable, un réchaud encastrable, une boîte de commande encastrable, ou à une commande électronique du système de connexion approprié (câble adaptateur).

Si vous utilisez d'autres fours encastrables, réchauds encastrables, boîtes de commande encastrables ou d'autres commandes électroniques, l'homologation qui a été accordée deviendra caduque, et le fabricant déclinera toute responsabilité.

Normalement, les tables de cuisson vitrocéramiques à encastrer sont montées au-dessus d'un four encastrable, d'un réchaud encastrable, d'une boîte de commande ou d'une commande électronique. En cas d'installation avec un réchaud, une boîte de commande ou une commande électronique, il faut impérativement monter un fond intermédiaire servant de protection contre les contacts accidentels.

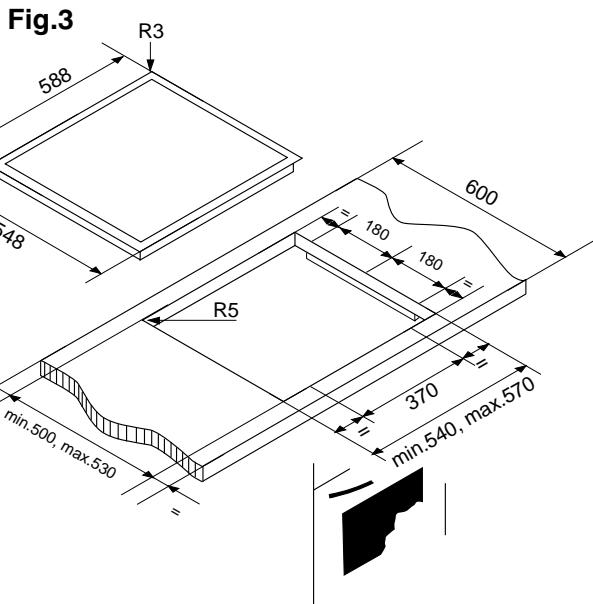

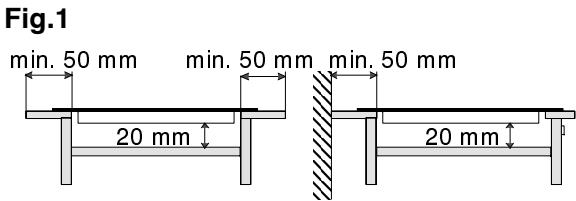

Cotes de montage

L'ouverture dans le plan de travail de cuisine et l'armoire inférieure doit correspondre aux cotes usuelles. Vous trouverez les informations nécessaires dans le schéma dimensionnel.

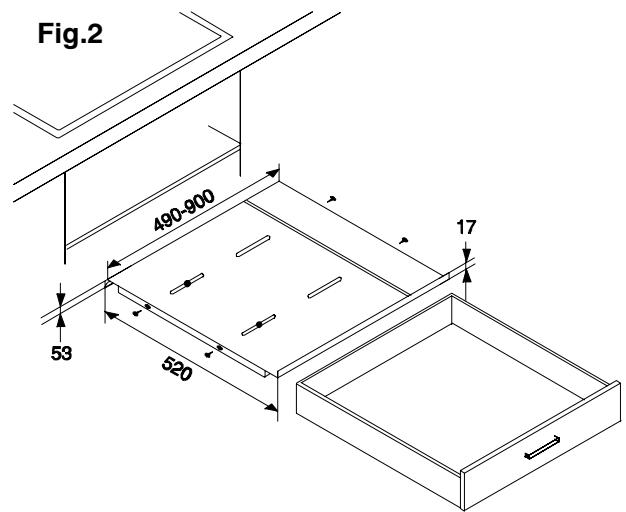

• Il doit y avoir un espace libre d'au moins 20 mm sous la table de cuisson vitrocéramique (fig. 1). Les tiroirs ne peuvent être montés sous la table de cuisson qu'avec une tôlé de protection (fig. 2) (N^oAB - GK374242400 / 9, accessoire de montage vitrocéramique).
• L'espacement latéral de la table de cuisson par rapport à une armoire haute et à la paroi adjacente, doit être d'au moins 50 mm (fig. 1).

En ce qui concerne la protection contre les risques d'incendie, l'appareil est conforme au type Y (C. E. I. 335-2-6). Seuls des appareils de ce type doivent être installés à côté d'éléments de cuisine hauts ou muraux.

Installation en acier inoxydable

1. Découper l'ouverture dans le plan de travail en fonction des cotes d'ouverture prescrites (fig. 3). Les tolérances ne doivent pas être dépassées.
2. Bien nettoyer le plan de travail au niveau de l'ouverture.

1. Soutenir intégralement par-dessous les recouvrements en acier inox fortement fléchis.
2. Disposer les champs de cuisson en vitrocéramique dans la découpe et aligner.
3. Selon les besoins, disposez les linteaux en bois fournis (pos.2/fig.4/5) sous le recouvrement en acier inox et chalrez au moyen des crampons de serrage prémontés (pos.1/fig.4/5). Caler également devant et derrière.
4. Contrôler si le joint dans le cadre d'appui repose correctement et s'il ne présente pas de brèches. Veuillez ne pas appliquer de matériel d'étanchéité en silicone en plus ; car, en cas de démontage du plan de cuisson vitrocéramique, le joint pourrait d'un côté s'endommager et d'un autre côté, la surface de recouvrement également.

Installation dans le bois

1. Découper l'ouverture dans le plan de travail en fonction des cotes d'ouverture prescrites (fig. 3). Les tolérances ne doivent pas être dépassées. Sceller la surface de l'ouverture dans le plan de travail contre l'humidité avec du vernis approprié.
2. Bien nettoyer le plan de travail au niveau de l'ouverture.
3. Disposer les champs de cuisson en vitrocéramique dans la découpe et aligner.
4. Caler les crampons de serrage (pos. 1/fig. 6/7) avec le recouvrement de bois.
5. Contrôler si le joint dans le cadre d'appui repose correctement et s'il ne présente pas de brèches. Veuillez ne pas appliquer de matériel d'étanchéité en silicone en plus ; car, en cas de démontage du plan de cuisson vitrocéramique, le joint pourrait d'un côté s'endommager et d'un autre côté, la surface de recouvrement également.

Le fabricant n'est pas responsable du dommage résultant d'un mauvais montage.

Fig.4 Installation en acier inoxydable (latéral, derrière)

Fig.5 Installation en acier (devant)

Fig.6 Installation dans le bois (latéral)

Fig.7 Installation dans le bois (devant, derrière)

Démontage du tableau de cuisson vitrocéramique

1. Mettre hors tension la table de cuisson vitrocéramique, le four encastrable, le réchaud encastrable, la boîte de commande ou la commande électronique.
2. Desserrer les crampons de serrage et pivoter, soulever la vitrocéramique.

Contrairement aux prescriptions d'installation domestiques de l'ASE, chiffre 47330.1, la table de cuisson vitrocéramique à encastrer peut être intégrée dans un matériel combustible. Les éléments, parois latérales, listels de renforcement etc. dépassant dans l'espace situé au-dessous de la zone de cuisson, doivent être fabriqués dans une matière incombustible.

Délimation de cet espace: largeur 550 mm, hauteur 20 mmès le plan de cuisson, profondeur 560 mm depuis l'arrête avec une profondeur de table de 600 mm. Les parois et plafonds combustibles doivent, au-dessus de plans de cuisson, être revétus de matériel coupe-feu, d'après les directives de l'organe cantonal de lutte contre les incendies responsable de la région concen-nee.

Raccordement électrique

Avant de procéder au raccordement, il faut contrôler si la tension indiquée sur la plaque signalétique - c.-à-d. la tension nominale de l'appareil - concorde avec la tension du réseau existant et la tension nominale de l'appareil combiné. La plaque signalétique se trouve sur l'habillage inférieur de la table de cuisson vitrocérôme.

La tension des corps de chauffe est de 400 VAC. L'appareil fonctionne également sans problème avec les anciens réseaux à 380 VAC.

Le raccordement au réseau, du four encasable, du réchaud encasable, de la boîte de commande encasable ou de la commande électronique, doit être réalisé de façon à ce qu’il y ait une possibilité de coupure sur tous les pôles, avec largeur d’ouverture de contact d’au moins 3 mm, par ex. disjoncteur automatique, disjoncteur différentiel ou coupe-circuit.

Relier le faisceau de câbles aux deux connecteurs compacts à 14 pôles (câble adaptateur) avec son pendant du four encaschirable, réchaud encaschirable, de la boîte de commande encaschirable ou de la commande électronique.

Veiller à ce que les connecteurs soient bien engagés (Le système de construction des connecteurs à 14 pôles empêche toute confusion).

Presser le câble de liaison latéralement, contre le couvercle du four.

Retirer les feuilles de protection éventuellement existantes de sur la surface de cuisson vitrocéramique.

Après avoir procédé au raccordement à l'alimentation électrique, il faut enclencher l'une après l'autre toutes les zones de cuisson sur la position maximale, pour un bref moment (env. 30 secondes), afin d'en tester le bon fonctionnement.

Le service d'information téléphonique de thermo

Lundi à vendredi de 09.00 - 12.00 Uhr

Pour renseignements, conseils et «astuces» concernant l'utilisation de vos appareils ménagers.

Une prestation de service à votre disposition chaque jour pour toutes questions touchant aux appareils ménagers.

Appelez ThermoPhon par exemple pour:

• renseignements rapides concernant l'utilisation des appareils
• conseils judicieux pour l'entretien et les soins à apporter aux appareils ménagers «astuces» utiles pour la cuisson en général, la cuisson au four, le lavage de vaisselle ou pour laver/sécher le linge
• conseils compétents pour le choix d'un appareil correspondant à vos désirs
