MODE D'EMPLOI GSIB60W THERMA

conservez cette notice d'utilisation avec l'appareil. Respectez avant tout les consignes de sécurité aux premières pages de ce mode d'emploi! Veuillez conserver le mode d'emploi pour le consulter ultérieurement. Remettez-le au propriétaire suivant en cas de vente de l'appareil.

Le triangle d'avertissement et/ou les mots de signalisation (Avertissement!, Prudence!, Attention!) mettent en évidence des conseils qui sont importants pour votre sécurité ou pour le fonctionnement de l'appareil. Veuillez en tenir compte absolument.

Des indications numérotées vous guident pas à pas pour l'utilisation de l'appareil.

Ce symbole indique la présence d'informations complémentaires sur la manipulation et l'utilisation pratique de l'appareil.

Ce symbole indique la présence de conseils et d'informations concernant l'utilisation économique et respectant l'environnement de l'appareil.

En cas de pannes éventuelles, les instructions destinées à l'utilisateur contiennent des indications de dépannage autonome, voir section «Que faire si...».

Si ces indications ne suffisent pas, veuillez vous adresser à notre centre de service après-vente le plus proche.

En cas de problèmes techniques, notre service après-vente est à tout moment à votre disposition.

Votre lave-vaisselle possède le nouveau système de lavage «LAVAGE PAR IMPULSIONS».

Afin de réaliser un meilleur lavage de la vaisselle, ce système de lavage fait varier la vitesse du moteur et la pression d'aspersion durant le programme de lavage. Dans ce cas, le niveau de bruit varie également durant le programme en cours.

Sommaire

Consignes de sécurité 5 Protection de l'environnement 6 Laver la vaisselle de manière économique et mangeant l'environnement 7 Vue de l'appareil 8 Bandeau de commande 9 Avant la première utilisation 9 Réglage de l'adoucisseur 10 Remplissage du réservoir de sel régissant 11 Remplissage du liquide de rinceage 12 Régler la dose de produit de rinceage 13 Utilisation journalière 14 Disposez les couverts et la vaisselle 14 Panier à couverts 15 Disposition de la vaisselle (casseroles, poêles et grandes assiettes) 16 Disposition des tasses, verres et éléments du service à café 17 Réglage en hauteur du panier supérieur 17 Remplissage du produit de lavage 18 Utilisation des tablettes de détergent combinées "3 en 1" 19 Sélection du programme de lavage (tableau des programmes) 20 Comment faire un lavage 21 Changer/interrompre/arrêter le programme de lavage 21 Régler ou modifier le départ différé 21 Reconnaissance de charge 22 Fin de programme 22 Entretien et nettoyage 23 Nettoyage du filtre 23 Que faire quand... 24... des messages d'erreur s'affichent. 24... youavezdesproblèmeslorsdelutilisationdulave-vaisselle. 25... le résultat de lavage n'est pas satisfaisant. 25 Caractéristiques techniques 26 Indications à l'attention des instituts d'essai 27

Sommaire

Instructions de montage et de raccordement 29

Installation du lave-vaiselle 29

Lave-vaisselle intégrable 29 Lave-vaisselle encastrable 30 Les appareils indépendants sur socle 30

Raccordement du lave-vaisselle 31

Arrivée d'eau 31

Pression d'eau admissible 31 Raccorder le tuyau d'alimentation 31 Évacuation de l'eau 33 Système de protection contre les fuites d'eau 34

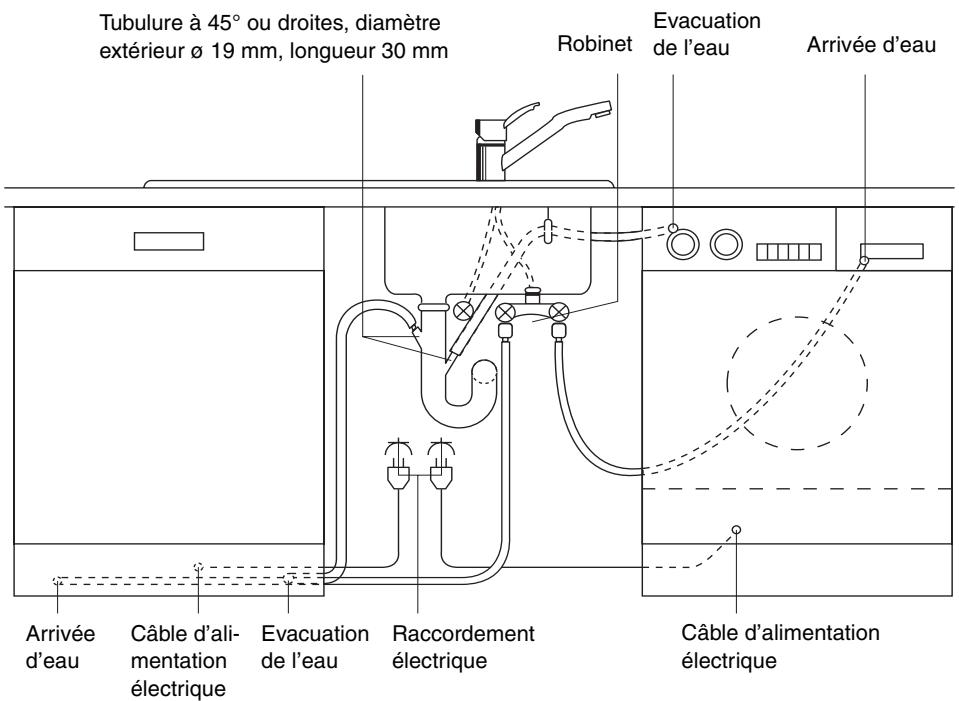

Raccordement électrique 34 Technique de raccordement 35 ThermaPhon 36 Kundendienst 37 Service après-vente 37 Servizio dopo vendita 37 Service 39

Consignes de sécurité

La sécurité des appareils électroménagers THERMA est conforme aux Règles reconnues de la technique et à la législation portant sur la sécurité des appareils. En tant que fabricant, nous attirons cependant votre attention sur les indications supplémentaires suivantes:

• Le lave-vaisselle peut uniquement être transporté debout.
• Contrôlez le lave-vaisselle pour dégâts de transport éventuels. Ne raccordez en aucun cas un appareil endommagé. En cas de dégâts, adressez-vous à votre revendeur.
• Avant la mise en service, assurez-vous que la tension nominale et le type de courant figurant sur la plaque signalétique de l'appareil correspondent à la tension d'alimentation et au type de courant présents au lieu d'installation. La protection électrique requise (fusibles) figure également sur la plaque signalétique.
• Vous verrez au chapitre «Installation» comment installer et raccorder correctement le lave-vaisselle. N'utilisez pas de fiches multiples, raccords et rallonges. Danger d'incendie par surchauffe.

Sécurité des enfants

• Les enfants ne sont souvent pas en mesure de reconnaître les risques émanant des appareils ménagers. Il est donc indispensable de les garder sous surveillance lorsque l'appareil fonctionne. Ne pas les laisser jouer avec le lave-vaiselle - vous courrez le risque qu'ils s'y enferment (danger d'asphyxie!).
• Les éléments constituant l'emballage (les films en plastique, les morceaux de polystyrène par ex.) peuvent représenter un danger pour les enfants. Risque d'asphyxie! Garder les éléments d'emballage hors de la portée des enfants.
• Les détergents peuvent provoquer des brûlures aux yeux, à la bouche et dans la gorge ou même conduire à l'asphyxie! Respectez les recommandations de sécurité des fabricants de détergents et produits de lavage.
• L'eau dans le lave-vaisselle n'est pas de l'eau potable. Les restes éventuels de produits de lavage peuvent provoquer des brûlures.
• Lors de la mise au rebut du lave-vaisselle : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture de porte.

Sécurité générale

• Toutes les réparations sur le lave-vaisselle doivent être effectuées par du personnel qualifié. S'il est nécessaire d'effectuer une réparation, veuillez vous adresser au Service APRÈS VENTE de votre magasin vendeur.
• Ne mettez jamais le lave-vaisselle en service si le câble d'alimentation, le tuyau d'arrivée ou d'évacuation d'eau sont endommagés ou si le bandeau de commande, le plan de travail ou le socle sont endommagés de manière telle à exposer l'intérieur de l'appareil.
• Si le tuyau d'arrivée d'eau est endommagé ou doit être remplacé par un tuyau d'arrivée d'eau plus long, celui-ci (disponible auprès du service après vente THERMA) doit être remplacé par un technicien de service après vente agréé par THERMA.
• Ne tirez jamais la fiche de la prise de courant en tirant sur le câble, mais toujours sur la fiche.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Veillez à ce que la porte du lave-vaisselle soit fermée sauf pour placer ou retirer la vaisselle. Vous évitez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse. Une porte ouverte représente plusieurs dangers.
• Si le lave-vaisse possè de un tiroir à couteaux, les couteaux pointus et les parties tranchantes des couverts doivent être placés dans le tiroir à couteaux.

Si le lave-vaisse ne possède pas de supérieur ou avec la pointe vers le bas dans le panier à couverts.

Utilisation conforme à la destination

• Ne lavez au lave-vaisselle que de la vaisselle domestique. Si l'appareil est utilisé de manière non conforme ou en cas d'erreur de manipulation, le fabricant se dégage de la responsabilité d'éventuels dommages.
• Avant l'utilisation de Sel régénérant, de produit de lavage et de produit de rincage, vérifie que le fabricant de ces produits autorise expressément leur utilisation dans des lave-vaisselles.
• N'introduisez pas de solvants dans le lave-vaisselle.
• âts des eaux. Les conditions suivantes doivent cependant être remplies à cet effet:
• L'appareil doit également rester raccordé à l'alimentation électrique lorsqu'il n'est pas en service.
• Le lave-vaisselle doit être installé correctement.
• Fermez toujours le robinet d'arrivée d'eau lorsque le lave-vaisselle n'est pas utilisé.
• Ne montez pas et ne vous placez pas sur la porte ouverte de l'appareil, celui-ci pourrait basculer.
• En cas d'anomalie, fermez le robinet d'arrivée d'eau, puis débranchez la prise de courant. En cas de raccordement fixe : retirez les fusibles ou coupez le disjoncteur.

Élimination du matériel d'emballage

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

• Les pièces en matière plastique sont identifiées par des abréviations normalisées sur le plan international:
• PE pour polyéthylène, p. ex. films d'emballage
• PS< pour polystyrène, p. ex. coussins (par principe sans HCFC)
• POM< pour polyoxyméthylène, p. ex. pince en plastique
• Les parties en carton sont réalisées à partir de nouveaux papiers et sont destinées à la collecte de nouveaux papiers.

Mise au rebut

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture de porte.

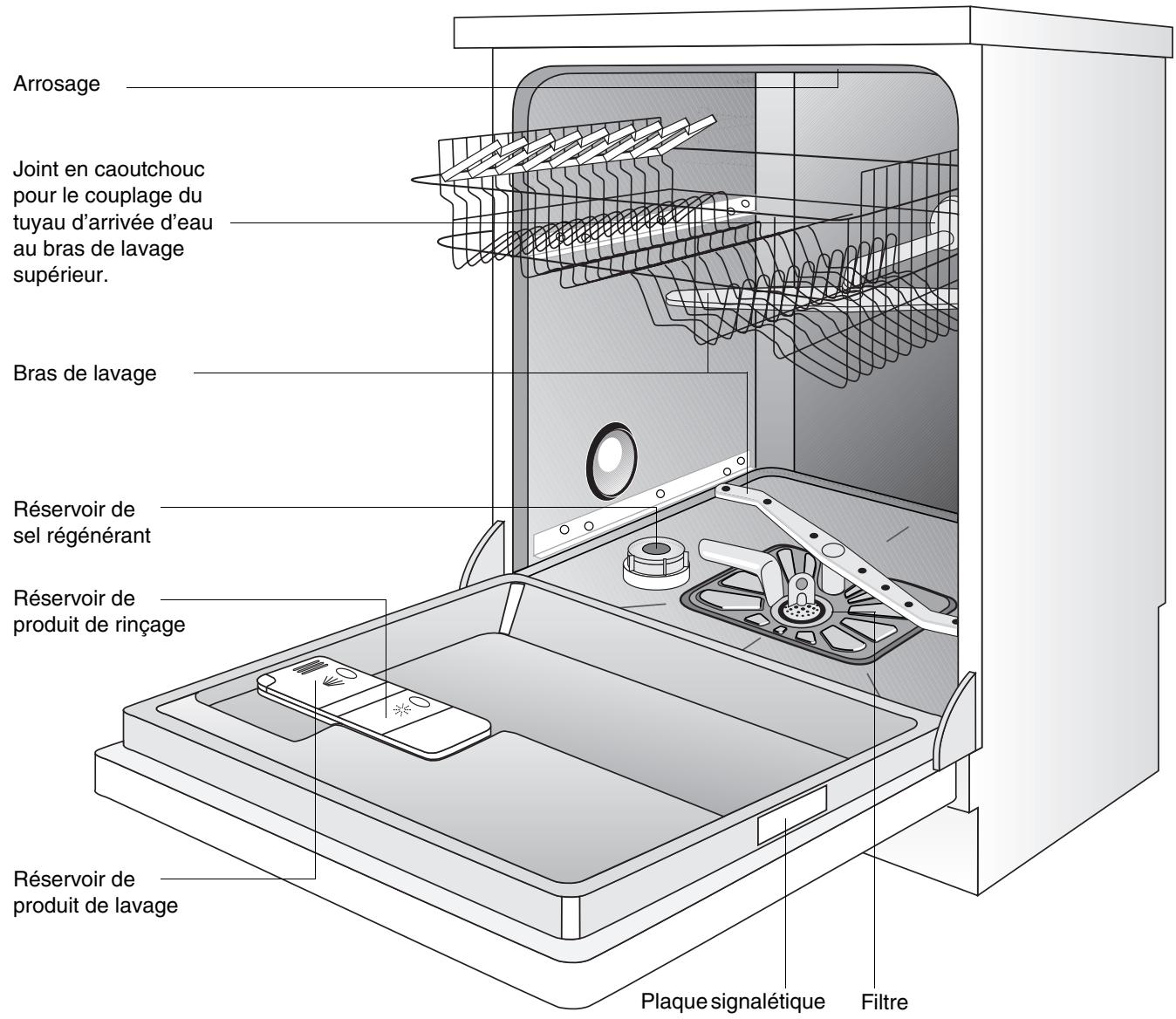

Laver la vaisselle de manière économique et ménageant l'environnement

• Ne raccordez le lave-vaiselle à une alimentation en eau chaude que si vous disposez d'une installation d'eau chaude qui ne chauffe pas à l'électricité.
• Réglez correctement l'adoucisseur.
• Ne rincez pas préalablement les vaisselles à l'eau courante.
• Si vous faites fonctionner le lave-vaisseau avec une faible charge, le système de reconnaissance de charge calcule la quantité d'eau nécessaire et raccourcit la durée du programme. Le plus économique est de faire fonctionner le lave-vaisseau à pleine charge.
• Sélectionnez le programme de lavage en fonction du type de vaisselle et de son degré de salissure.
• Évitez les surdosages inutiles de produit de lavage, de sel régénérant et de liquide de rinçage. Observez les recommandations de dosage données dans cette notice d'utilisation ainsi que les indications fournies par les fabricants de ces produits.

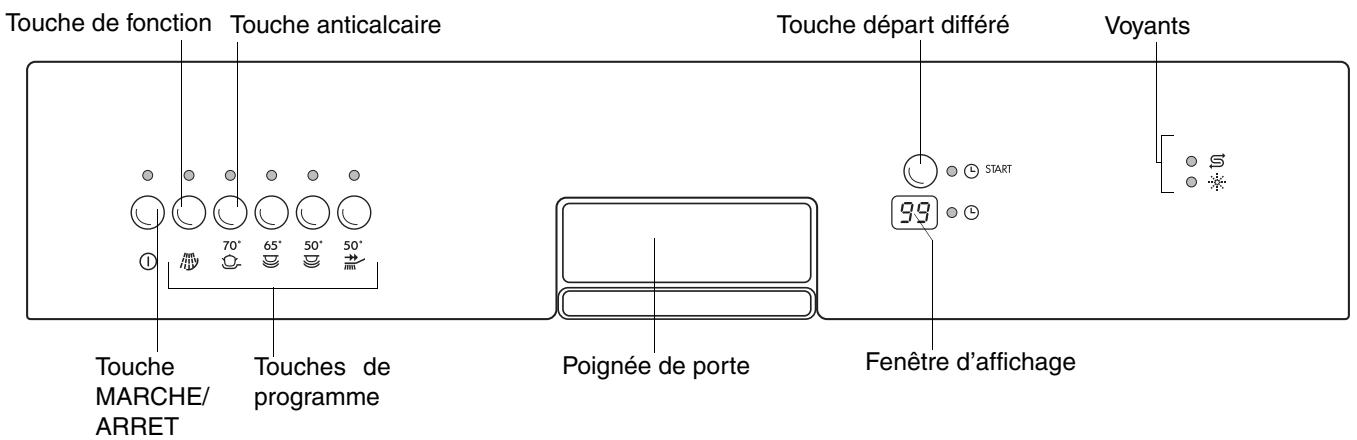

Bandeau de commande

Touche anticalcaire et touche de fonction : En plus du programme de lavage imprimé, on peut avec la combinaison de ces deux touches régler l'adoucisseur du lave-vaisselle.

La fenêtre d'affichage permet de visualiser

• le niveau de durée d'eau.
• le départ différé.
• le temps restant d'un programme de lavage.
• l'anomalie présente dans le lave-vaisseau.

Les voyants ont la signification suivante :

S	Remplissez le réservoir de sel régissantant
	Remplissez le réservoir de produit de rinçage

Avant la première utilisation

Avant la mise en service, retirez les attaches en plastique avec lesquelles les paniers à vaisselle ont été bloqués pendant le transport.

Procédez ensuite aux étapes suivantes:

1. Réglez l'adoucisseur
2. Remplissez le réservoir de sel régénérant
3. Remplissez le réservoir de liquide de rinçage

Réglage de l'adoucisseur

Afin d'éviter les dépôts de calcaire sur la vaisse et dans le lave-vaisse, la vaisse doit être lavée avec une eau adoucie, pauvre en calcaire. L'eau de distribution dont la durée dépasse th doit être adoucie pour pouvoir convenir au lavage en lave-vaisse grâce à un sel spécial régénérant.

La Compagnie des Eaux vous renseignera sur la dureté de l'eau dans votre secteur.

Régler l'adoucisseur suivant tableau en fonction de la dureté de l'eau de votre région. L'adoucisseur peut être réglé selon 10 niveaux.

en °th1)	Dureté de l'eau		Réglage sur le niveau de durété	La fenêtre d'affichage indique
	en mmole/l2)	Plage
73-90	7,3-9,0		9	H 9
63-72	6,3-7,2		8	H 8
55-62	5,5-6,2	IV	7	H 7
48-54	4,8-5,4		6	H 6
41-47	4,1-4,7		5	H 5
33-40	3,3-4,0	III	4	H 4
26-32	2,6-3,2		3*	H 3
19-25	1,9-2,5	II	2	H 2
7-18	0,7-1,8	I/II	1	H 1
moins de 7	moins de 0,7	I	0 pas de sel nécessaire	H 0

1) (°th) degrés français, unité de mesure de la dureur de l'eau 2) (mmol/l) millimoles par litre, unité de mesure internationale de la dureur de l'eau

• réglage d'usine
• Le lave-vaisse doit être hors service.
• Enfoncer simultanément la touche de fonction et la touche anticalcaire et les maintenir enfoncées.
• En outre, appuyez sur l'interrupteur MARCHE/ARRET ①.

Les voyants de la touche de fonction et de la touche anticalcaire clignotent.

1. Appuyez à nouveau sur la touche anticalcaire. La fenêtre d'affichage indique le niveau de durée actuellement sélectionné.
2. Appuyez sur la touche anticalcaire une ou plusieurs fois pour sélectionner le niveau de durée. (le niveau de durée 9 est suivi du niveau de durée 0).
3. Lorsque le niveau de durée est correctement sélectionné, appuyez sur la touche MARCHE/ARRET ①. Le niveau de durée est alors mémorisé.

Remplissage du réservoir de sel régissant

Utilisez exclusivement du sel spécial régénérant pour lave-vaisselle. Ne remplissez jamais le réservoir de sel régénérant à l'aide d'autres sortes de sel (p. ex. sel alimentaire) ni de produit de lavage. Ceci pourrait rendre inutilisable l'adoucisseur.

Soyez donc vigilant lors du remplissage.

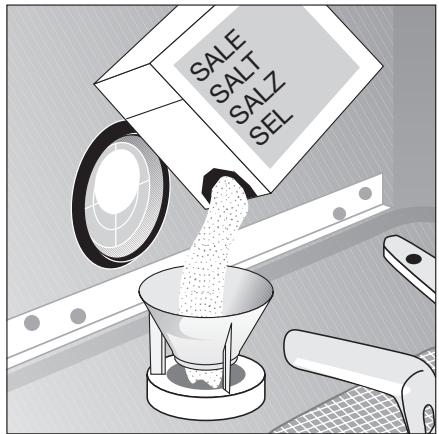

Versez le sel régénérant:

• Avant la première mise en service du lave-vaisselle
• Si le voyant s'allume sur le bandeau de commande.

Si la durée de l'eau de votre secteur résidentiel est inférieure à 1h, il n'est pas nécessaire d'employer de Sel régénérant.

1. Ouvrez la porte, retirez le panier inférieur.
2. Dévissez et ôtez le bouchon du réservoir de sel.
3. Uniquement lors de la première utilisation : Remplissez entièrement d'eau le réservoir de sel.
4. Placez l’entonnoir livré avec l’appareil sur le réservoir de sel. Versez le sel régénérant dans le réservoir de sel (env. 1,0-1,5 kg). Ne remplissez pas le réservoir de sel spécial de manière excessive.

L'eau repoussée lors du remplissage du réservoir de sel par du sel spécial régénérant s'écoule dans le fond de l'appareil. Ceci est sans problème, cette eau étant vidangée au début du prochain programme de lavage.

1. Nettoyez l'ouverture du réservoir des éventuels restes de sel.
2. Fermez le couvercle du réservoir de sel en le faisant tourner jusqu'à la butée dans le sens des aiguilles d'une montre, sinon du sel parviendra dans l'eau de rincage. La conséquence en serait des verres troubles. Pour cette raison, lancez un programme de lavage après avoir rempli le réservoir de sel. De la sorte, l'eau salée et les grains de sel ayant débordé seront évacués.

En fonction de la granulométrie, plusieurs heures peuvent s'écouler avant que le Sel ne se soit dissous dans l'eau et que le voyant du Sel Spécial s'éteigne à nouveau. Le réglage de l'adoucisseur et la consommation de sel dépendent de la dureté locale de l'eau.

Remplissage du liquide de rinçage

Grâce au liquide de rincege, on obtient une vaisselle brillante, sans taches, et des verres limpides.

N'utilisez que des produits de rinceage pour lave-vaisse l'énagers. Ne remplissez jamais avec un autre produit (p. ex. essence de vinaigre) ni de produit de lavage pour vaisselle dans le réservoir de produit de rinceage. Ceci peut endommager l'appareil.

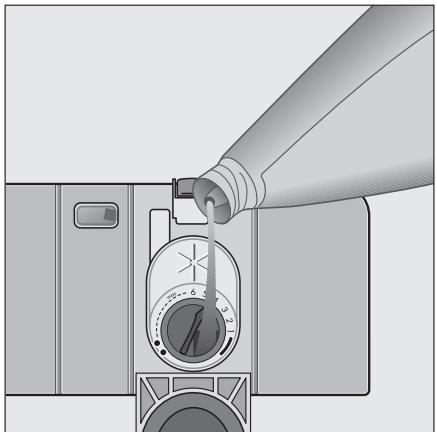

Remplissez de produit de renfort:

• Avant la première mise en service du lave-vaisselle
• Si l'indication s'allume sur le bandeau de commande.

Le réservoir de produit de rinçage se trouve sur la face intérieure de la porte du lave-vaisselle.

1. Ouvrez la porte.
2. Appuyez sur la touche de déverrouillage du réservoir de produit de rinceage.
3. Ouvrez entièrement le couvercle du réservoir de produit de rinceage.
4. gne en pointillé) qui correspond à une quantité maximale de remplissage d'environ 140 ml.

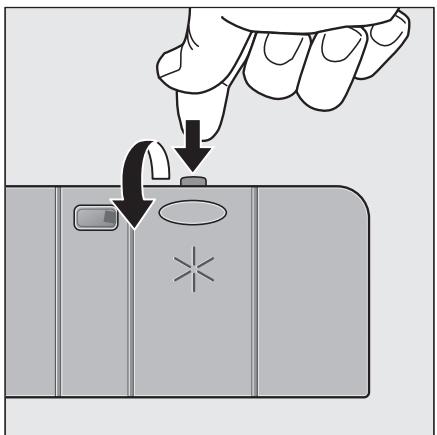

5. Refermez le couvercle et appuyez-dessus jusqu'au verrouillage.
6. Epongez soigneusement tout débordement pour éviter une formation excessive de mousse lors d'un futur lavage.

Utilisez uniquement du produit de rinceage spécial lave-vaisse. Tout autre produit risque d'endommager votre appareil.

Régler la dose de produit de remplissage

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage. L'admission du produit de rinçage se fait automatiquement. Vous pouvez régler le dosage de 1 à 6. À la livraison, votre appareil est réglé sur la position 4. Ne modifiez le dosage que si vous constatez de mauvais résultats de rinçage.

1. Ouvrez la porte du lave-vaissette.
2. Appuyez sur la touche de déverrouillage du réservoir de produit de rincege.
3. Ouvrez entièrement le couvercle du réservoir de produit de rinceage.
4. Réglez le dosage.
5. Refermez le couvercle et appuyez dessus jusqu'au verrouillage.
6. Epongez soigneusement si du produit de rinçage s'est écoulé pour éviter une formation excessive de mousse lors d'un futur lavage.

Utilisation journalière

• Faut-il compléter le sel régénérant ou le produit de rinçage?
• Disposez les couverts et la vaisselle dans le lave-vaisselle
• Remplissez le réservoir de produit de lavage pour lave-vaisselle
• Sélectionnez un programme de lavage convenant aux couverts et à la vaisselle
• Lancez le programme de lavage

Disposez les couverts et la vaisselle

Les éponges, serviettes de ménage et tous les objets susceptibles de se saturer en eau, ne peuvent pas être lavés au lave-vaisse.

Pour le lavage au lave-vaisselle, les couverts/la vaisse qui seront
ne convennent pas:	convennent sous réserves:
- Les couverts avec poignées en bois, corne, porcelaine ou nacre- Les pièces en plastique ne résistant pas à la chaleur- Les couverts ancients, dont le mastic d'assemblage est fragile à l'eau chaude- La vaisse ou les couverts collés- Les objets en étain ou en cuivre- Les cristaux- Les pièces en acier sensibles à la corrosion- Les planchettes en bois- Les objets d'art	- Ne lavez de la vaisse en faïence au lave-vaisselle que si elle est garantie comme convenant pour lave-vaisselle par le fabricant.- Les décors vernis peuvent pârir en cas de lavages fré-quents au lave-vaisselle.- Les pièces en argent et aluminium tendent à changer de couleur au lavage. Les restes d'aliments, tels que p. ex. le blanc d'œufs, le jaune d'œufs, la moutarde, provo-quent souvent des changements de couleur ou des taches sur l'argent. Pour cette raison débarrasssez, tous jours les pièces en argent des restes d'aliments si elles ne sont pas lavées immédiatement après utilisation.- Certaines sortes de verre peuvent devenir opaques après de nombreux lavages.

Avant de disposer la vaisse: - enlevez les restes grossiers d'aliments - faites tremper les casseroles contenant des restes d'aliments brûlés.

• Lors de la disposition de la vaisse et des couverts, veillez à ce que:
• la vaisse et les couverts ne puissent pas générer la rotation des bras d'aspersion.
• les récipients tels que tasses, verres, casseroles, etc., soient disposés avec l'ouverture vers le bas, afin que l'eau puisse s'écouler facilement
• La vaisselle et les couverts ne s'enchevêtrent ou ne s'imbriquent pas les uns dans les autres.
• les verres ne se touchent pas afin d'éviter les bris de verre et la formation des taches de contact qui peuvent se produire au séchage
• Placer les petits objets (p. ex. couvercles) dans le panier à couverts

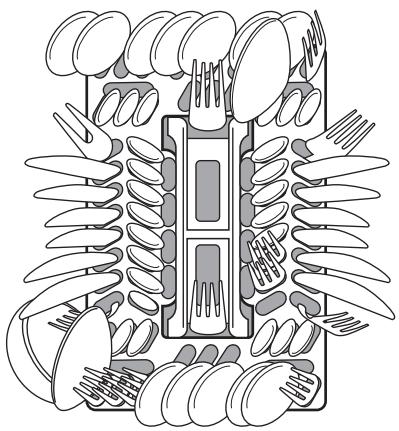

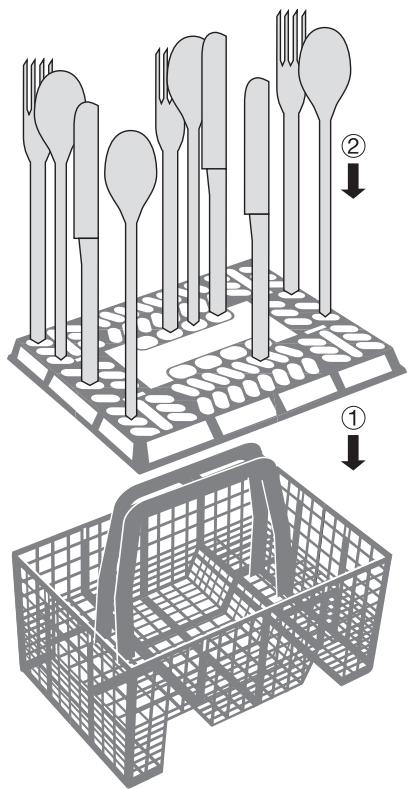

Panier à couverts

Ne placez pas de pièces longues dans le panier à couverts. Cela pourrait bloquer le bras de lavage et être une source de danger, en particulier pour les enfants. Ils doivent pour cette raison être placés dans le panier supérieur.

Afin que chaque face de couverts puisse être aspergée d'eau, vous pouvez

1. insérez l'élément grille sur le panier à couverts
2. placez les couteaux courts, les fourchettes et les cuillères avec la poignée vers le bas sur la grille du bac à couverts.

Certains modèles de lave-vaisselle ont des paniers à couverts sans grille à couverts.

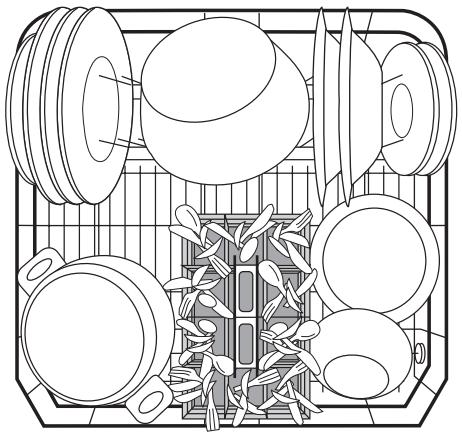

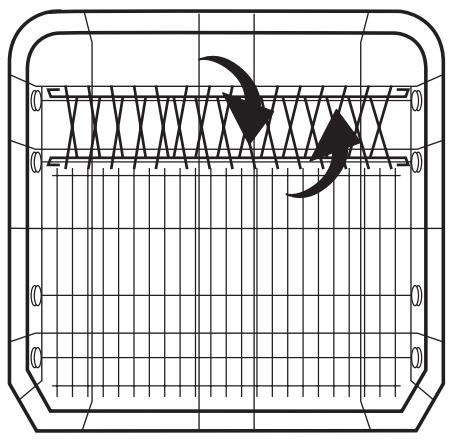

Disposition de la vaisselle (casserole, poêles et grandes assiettes)

Placez les grandes pièces de vaisselle très sales dans le panier inférieur (Assiettes jusqu'à un diamètre de 29 cm).

Votre lave-vaisselle dispose de l'une des deux variantes de panier inférieur suivantes

Variante 1 : le support à assiettes à l'arrière du panier inférieur est extractible

Afin de placer plus facilement les récipients les plus grands, il est également possible

• de retirer le support à assiettes arrière du panier inférieur.
• de déplacer latéralement le panier à couverts dans le panier inférieur.

Variante 2 : le support à assiettes à l'arrière du panier inférieur est rabattable

Afin de placer plus facilement les récipients les plus grands, il est également possible :

• de rabattre les rayonnages du support à assiettes arrêté du panier inférieur.
• de déplacer latéralement le panier à couverts dans le panier inférieur.

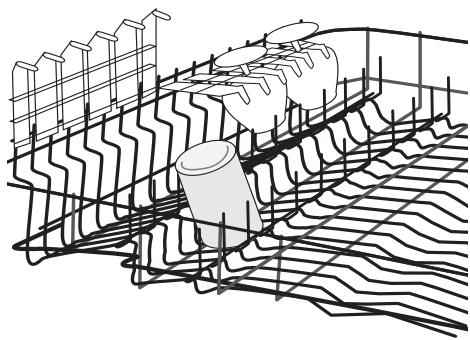

Disposition des tasses, verres et éléments du service à café

Disposez les petites pièces de vaisselle fragiles dans le panier supérieur et les longues pièces de vaisselle pointues dans le tiroir à couteaux.

• Disposez les pièces de vaisselle en quinconce sur et en dessous des supports à tasses afin que l'eau de lavage asperge toutes les pièces.
• Pour les pièces de vaisselle hautes, rabattez les supports à tasses.
• Les verres à vin, les verres à champagne ainsi que les verres à cognac peuvent être maintenus ou suspendus aux armatures des supports à tasses.
• Les verres, gobelets, etc. peuvent également être placés sur les deux rangées d'ergots à gauche dans le panier supérieur.

Réglage en hauteur du panier supérieur

	Hauteur maximale de la vaiselle dans le panier supérieur	le panier inférieur
avec le panier supérieur soulevé	22 cm	30 cm
avec le panier supérieur abaissé	24 cm	29 cm

Le réglage en hauteur est également possible avec panier chargé.

Mise en position du panier supérieur:

1. Sortez entièrement le panier supérieur.
2. Soulevez le panier supérieur à l'aide de la poignée jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans la position inférieure.

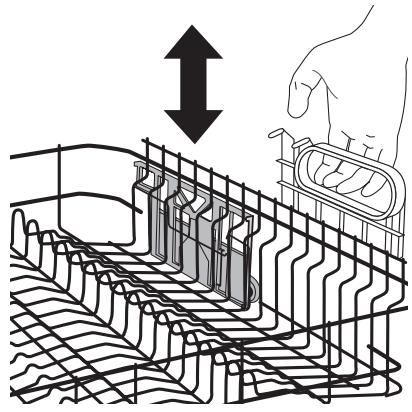

Mise en position haute du panier supérieur:

1. Sortez entièrement le panier supérieur.
2. Soulevez le panier supérieur à l'aide de la poignée jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans la position supérieure.

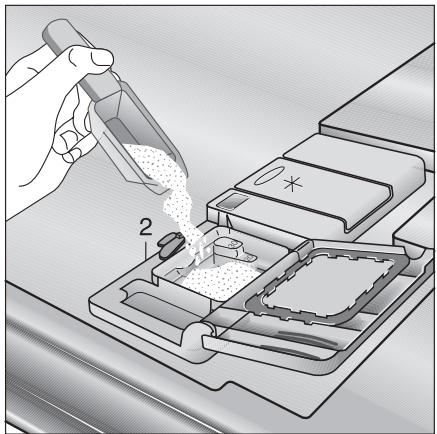

Remplissage du produit de lavage

N'utilise que des produits de lavage pour des lave-vaisselles ménagers.

Le produit de lavage est dangereux!

Le réservoir de produit de lavage doit être rempli avant chaque programme de lavage, à l'exception du programme prélavage. Le produit de lavage est libéré automatiquement au cours du programme de lavage.

Veuillez respecter les recommandations de dosage et de stockage du fabricant mentionnées sur les emballages des produits de lavage.

Le réservoir de produit de lavage se trouve sur la partie intérieure de la porte du lave-vaisselle.

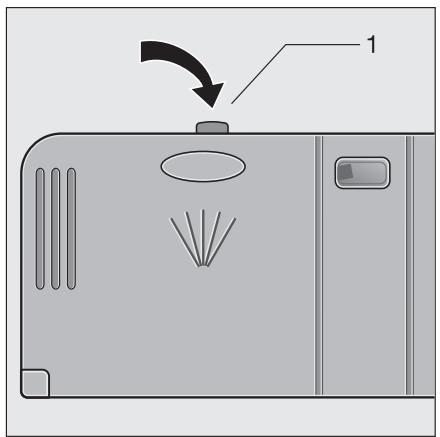

1. Si le couvercle est verrouillé :

Appuyez sur la touche de déverrouillage (1). Le couvercle s'ouvre.

1. Versez le produit de lavage dans le réservoir. Des traits horizontaux servent de repère pour le dosage:

«20» correspond à env. 20 ml de produit de lavage, «30» correspond à env. 30 ml de produit de lavage.

1. Refermez le couvercle et appuyez-dessus jusqu'au verrouillage.

Pour les programmes avec prélavage, vous avez la possibilité d'ajouter du produit de lavage dans le compartiment annexe (2). Ce produit de lavage agira dès le prélavage.

Recommandations générales

Ces produits sont des tablettes qui combinent les fonctions détergent / aide au rinçage et sel.

1. Avant d'utiliser ces produits, vous devriez d'abord vérifier que la durée de l'eau de votre alimentation en eau est compatible avec l'utilisation de ces produits en vous référant aux instructions fournies par le fabricant du détergent (Voir sur l'emballage).
2. Ces produits doivent être scrupuleusement utilisés en respectant les instructions données par le fabricant du détergent.

Ne placez pas les tablettes dans le bac ou le panier des couverts car vous obtiendriez un mauvais résultat de lavage. Les tablettes devraient être placées dans le doseur à détergent. 3. Si vous rencontrez des problèmes la première fois que vous utilisez les produits "3 en 1", veuillez prendre contact avec la ligne service clientèle du fabricant du détergent (le numéro de téléphone est indiqué sur l'emballage).

Recommandations particulières

Quand vous utilisez des produits aux fonctions combinées, les témoins indiquant l'aide au rinçage et le sel ne sont plus nécessaires. C'est pourquoi il est peut-être utile de déconnecter l'aide au rinçage - nous vous rappelons que seuls quelques lave-vaiselle ont cette fonction - et de sélectionner le paramétrage de dureté de l'eau le plus bas possible.

Pour plus d'informations, merci de vous reporter à la notice d'utilisation.

Si vous décidez de repasser à l'utilisation d'un système détersif classique, nous vous conseillons :

• de remplir à nouveau les deux compartiments des sels et de l'aide au rinçage.
• de changer le paramétrage de durée de l'eau sur la position la plus élevée possible et de faire tourner trois cycles normaux sans charge.
• de réajuster le paramétrage de durée de l'eau en fonction des conditions spécifiques à votre région (comme indiqué dans la notice d'utilisation).

Sélection du programme de lavage (tableau des programmes)

Sélectionnez le programme de lavage ajustat à l'aide de ce tableau:

Type de vaisselle:	Service de table et plats			Services à café et à dessert	Tous les types de vaisselle:
de plus:	-	-	avec de la vaisselle sensible à la cha-leur		-
Type de salissures:	fortement sale, restes d'aliments séchéés, en particulier protéines et amidon	salissures normales, restes d'aliments séchéés	salissures normales	normalement à légèrement sales	Vaiselle sale qui est placée dans le lave-vaiselle afin d'être lavée ulté-rieurement.
			convient particulièrement pour l'utilisation de produits de lavage com-pacts
Programme de lavage approprié:	↓	↓	↓	↓	↓
	INTENSIF	NORMAL	ECO NORMAL 3)	QUICK	PRELAVAGE
Appuyer sur la touche de programme:	70°	65°	50°	50°
	○-	○-	○-	○-
Déroulement de programme:1)	Prélavage Lavage 2 rincages intermédiaires Rinceage Séchage	Prélavage Lavage Rinceage intermédiaire Rinceage Séchage	Prélavage Lavage Rinceage intermédiaire Rinceage Séchage	- Lavage Rinceage intermédiaire Rinceage -	Prélavage
Chiffres de consomma-tion:2)	↓	↓	↓	↓	↓
Durée	110 - 120 minutes	89 - 99 minutes	110 - 120 minutes	30 minutes	10 minutes
Energie	1,9 - 2,1 kWh	1,15 - 1,35 kWh	0,95 - 1,05 kWh	0,85 kWh	< 0,1 kWh
Eau	18 - 20 litres	14 - 16 litres	14 - 16 litres	12 litres	4 litres

1) Les étapes de programmes ont des niveaux sonores différents, la vaisselle étant plus fortement rinçée pendant de courtes périodes lors de certaines étapes de lavage afin d'obtenir un meilleur lavage. 2) Les chiffres de consommation ont été déterminés dans des conditions normalisées. Ils dépendent du remplissage des paniers à vaisselle. Des variations sont dès lors possibles dans des conditions réelles. 3) Programme de test

Comment faire un lavage

1. Vérifiez que la vaisselle et les couverts sont disposés dans le lave-vaisselle de telle façon que les bras d'aspersion puissent tourner librement.
2. Ouvrez entièrement le robinet d'arrivée d'eau.
3. Refermez la porte.
4. Appuyez sur la touche correspondant au programme souhaité. Le voyant correspondant s'allume.
5. Appuyez sur la touche correspondant au programme souhaité (voir «Tableau des programmes»). Le voyant correspondant s'allume. Avant environ 6 secondes, le programme de lavage sélectionné démarre. La fenêtre d'affichage indique le temps restant du programme de lavage, calculée en fonction du chargement des paniers. En cas d'adaptation automatique du programme par la commande du lave-linge (quantité de vaisselle, degré de salissement, etc.), le comptage de la durée de lavage restante peut le cas échéant être stoppé ou corrigé.

Si des messages d'erreur apparaisent dans la fenêtre d'affichage après le démarrage du programme, veuillez consulter le chapitre «Que faire si...».

Changer/interrompre/arrêter le programme de lavage

Ne changez ou n'interrompez un programme de lavage en cours que si c'est absolument nécessaire. Sans avoir refermé la porte de l'appareil, l'air ayant pénétré dans l'appareil est fortement échauffé et se dilate. De ce fait, de l'eau peut parvenir dans la cuve et éventuellement déclencher le système de protection contre les inondations.

Changer le programme de lavage

Si vous désirez modifier le programme de lavage dans les 6 secondes suivant la sélection du programme, enfoncez brièvement la touche du nouveau programme de lavage.

Si vous désirez plus tard modifier le programme de lavage, procédez comme suit:

1. Appuyez sur la touche du nouveau programme sélectionné et maintenez-la enfoncée. Les voyants correspondants aux deux programmes de lavage clignotent.
2. Après quelques secondes, seul le voyant du nouveau programme clignote encore. Relancez la touche, le nouveau programme démarre.

Interrompre le programme de lavage en ouvrant la porte du lave-vaisselle

Lors de l'ouverture de la porte, de la vapeur brûlante peut sortir de l'appareil. Ouvrez la porte avec précaution.

1. Ouvrez la porte du lave-vaisselle. Le programme de lavage s'arrête.
2. Le voyant correspondant au programme de lavage en cours s'éteint.
3. Fermez la porte. Le programme de lavage se poursuit.

Arrêter le programme de lavage

1. Appuyez sur la touche du programme en cours et maintenez-la enfoncée. Le voyant correspondant au programme en cours clignote pendant quelques secondes et s'éteint ensuite.
2. Relâchez la touche, le programme s'interrompt.

L'arrêt du lave-vaisselle interrompt un programme de lavage en cours, mais ne l'annule pas. Après remise en marche, le programme de lavage se poursuit.

Régler ou modifier le départ différé

Avec la programmation de départ différé, vous pouvez définir quand un programme de lavage doit démarrer dans les 19 heures qui suivent.

Régler le départ différé:

1. Enforcer le bouton ①.
2. Enclencher la touche de départ différé L START jusqu'à ce que le nombre d'heures après lesquelles le programme de lavage doit démarrer clignote dans l'affichage multiple.
3. Enclencher la touche pour le programme souhaité. L'affichage multiple indique maintenant le nombre d'heures en permanence. Le nombre d'heures est mémorisé.
4. Après écoulement du nombre d'heures défini, le programme de lavage démarre automatiquement.

Modifier le départ différé:

Tant que le programme de lavage n'a pas démarré, vous pouvez encore modifier le départ différé mémorisé en appuyant sur la touche de départ

différé L START.

Reconnaissance de charge

Lorsqu'un programme de lavage démarre bien que le panier supérieur et/ou le panier inférieur ne soient que partiellement chargés, la haute technologie électronique équipant cet appareil adapte la quantité d'eau de lavage ainsi que la durée du programme de lavage à la quantité de vaisselle. De cette sorte, il est possible de laver également une petite quantité de vaisselle rapidement et économiquement. À demi-charge (6 couverts normalisés), on économise environ 2 litres d'eau et 0,2 kWh.

Fin de programme

Lorsque à la fin du programme, la fenêtre d'affichage indique «0».

1. Appuyez sur la touche ①. Le voyant ① s'éteint.

À la fin du programme, de la vapeur brûlante peut s'échapper à l'ouverture de la porte. Aussi :

1. Ouvrez la porte avec précaution.

Retrait de la vase

• Ouvrez la porte et attendez 15 minutes avant devoir la vaisse: vous évitez de vous brûler et vous obtiendrez de plusieurs résultats de séchage.
• Videz d'abord le panier inférieur, puis le panier supérieur. Vous évitez ainsi que de l'eau résiduelle ne s'égoutte sur la vaisselle placée dans le panier inférieur et ne laisse des traces de gouttelettes sur celle-ci.

Entretien et nettoyage

Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et si nécessaire, uniquement avec des détergents doux. N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc.).

Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide.

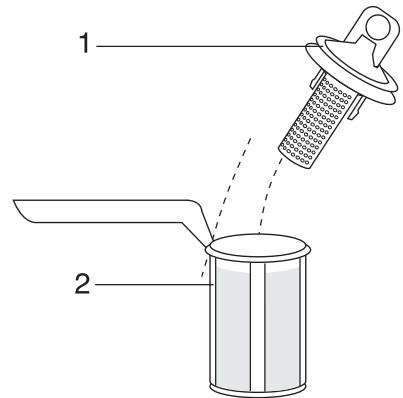

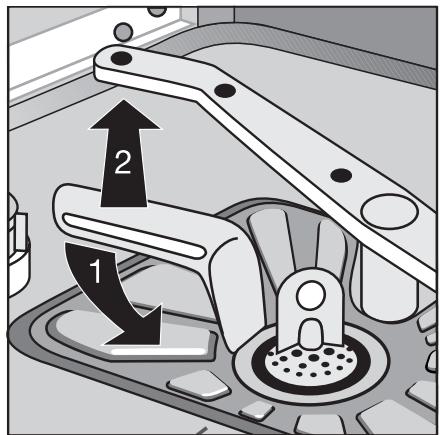

Nettoyage du filtre

Les filtres sont situés au fond de la cuve. Ils doivent être nettoyés très régulièrement. Des filtres non nettoyés nuisent au résultat de lavage.

1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaisselle se compose d'un filtre mixte grossier/fin, d'un microfiltre et d'un filtre plat.
3. Tournez la poignée de l'ensemble filtre mixte grossier/fin et microfiltre d'1/4 de tour vers la gauche puis soulevez le tout.
4. Saisissez le filtre mixte grossier/fin (1) par la poignée annulaire et retirez-le du microfiltre (2)
5. Nettoyez soigneusement tous les filtres sous l'eau courante.

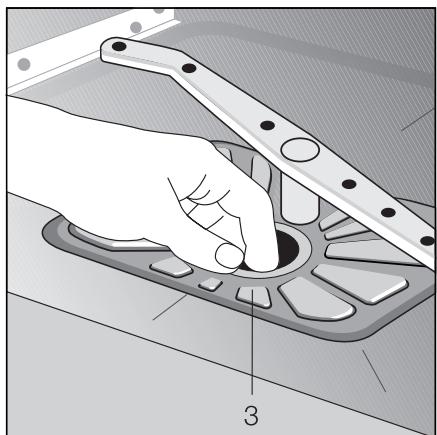

6. Retirez le filtre plat (3) en le soulevant et nettoyez-le sous l'eau courante des deux côtés.
7. Replacez le filtre plat en vérifiant que les bords du filtre s'appliquent correctement sur le fond de la cuve.
8. Placez le contrôle grossier/fin dans le microfiltre et assemblez-les.
9. Remettez l'ensemble de ces 2 filtres et verrouillez le tout en basculant le levier dans le sens des aiguilles d'une montre jusqu'à la butée.

Ne faites jamais fonctionner l'appareil sans les filtres.

Que faire quand…

Si vous constatez une anomalie dans le lavage ou le fonctionnement de votre appareil, consultez les indications données dans cette notice d'utilisation avant de faire appel au Service Avec Vente. Dans la majorité des cas, vous pourrez y remédier vous-même.

Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

• Si le voyant correspondant au programme sélectionné clignote ou la fenêtre d'affichage indique le code d'erreur C 1 ou C2, vous pouvez éventuellement résoudre vous-même l'anomalie.

Après avoir remédié à cette anomalie, appuyez sur la touche du programme de lavage en cours.

Celui-ci se poursuit. Si l'anomalie s'affiche à nouveau, faites appel au service après vente.

Symptômes	Cause possible	Solutions
La fenêtre d'affichage indique le code d'erreur £ 1. Levoyant correspondant au programme sélectionné cli-gnote: l'eau dans le lave-vaisselle n'arrive pas.	Le robinet d'eau est bouché ou entar-tré.	Nettoyez le robinet d'eau.
	Le filtrtre (si précédent) dans le raccorde-ment vissé du flexible est bouché.	Nettoyez le filtrtre dans le raccorde-ment vissé du flexible.
	Le flexible d'alimentation en eau n'est pas installé correctement.	Vérifiez la position du flexible.
La fenêtre d'affichage indique le code d'erreur £ 2. Le voyant correspondant au programme sélectionné cli-gnote.	Le siphon est bouché.	Nettoyez le siphon.
	Le flexible d'évacuation d'eau n'est pas installé correctement.	Vérifiez la position du flexible.
La fenêtre d'affichage indique le code d'erreur £ 3.	Le système de protection contre l'inondation a déclenché.	Fermez le robinet d'eau et faites appel au service après vente.

Si d'autres anomalies de fonctionnement s'affichent, faites appel au Service Après-Vente en leur précisant le modèle de l'appareil et le code erreur.

Symptômes	Cause possible	Solutions
Le programme ne démarre pas.	La portedu lave-vaisselle n'est pas fermée correctement.	Refermez la porte.
	La fiche secteur n'est pas branchée.	Branchez la prise.
	Le fusible de l'installation électrique de la mai-son n'est pas en bon état.	Remplacez le fusible.
	Pour les modèles de lave-vaisselle avec départ différé: un départ différé est sélectionné.	Si la vaisselle doit être rincée immédiatement, pour les apparciels - avec multiafficheur, régler l'heure de départ sur 0 heures. - sans multiafficheur, effacer la pré-sélection de l'heure de départ.
Des taches de rouille sont visibles à l'intérieur de la cuve.	L'intérieur de la cuve est en acier inoxydable. Des taches de rouille dans la cuve ne peuventvenir que de rouillevenue de l'extérieur (particules de rouille de la tuyauterie d'eau, de cas-seroles, couverts, etc.). Eliminez de teltes taches à l'aide d'un produit de nettoyage pour acier inoxydable du commerce.	Ne lavez que des couverts et de la vaisselle convenant pour lave-vaisselle.
		Fermez correctement le couvercle du réservoir pour Sel spécial de régénération.
Sifflement pendant le lavage.	Le sifflement ne gène pas.	Employer un détergent d'une autre marque.

La vase n'est pas propre.

• Le programme sélectionné ne convient pas au type de salissure sur la vaisselle.
• La vaisselle n'est pas correctement placée. Les paniers à vaisselle ne peuvent pas être surchargés.
• Les filtres ne sont pas propres ou sont mal placés.
• Le produit de lavage n'est pas correctement dosé ou ne convient pas au lavage en lave-vaisselle.
• En cas de dépôts de calcaire sur la vaisselle : le réservoir de sel régénérant est vide ou l'adoucisseur est mal réglé.
• Le tuyau d'écoulement n'est pas placé correctement.

La vase ne s'est pas ou ne brille pas.

• La vasque est restée trop longtemps dans l'appareil.
• Le réservoir pour le liquide de rinçage est vide.

Les verres présentent des stries, des taches blanchâtres ou un dépôt aux reflets bleus.

• Dosez correctement la quantité de produit de finissage.

Les verres présent des taches d'eau sèchée.

• Augmentez le dosage de produit de rinçage.
• Vérifiez que le produit de lavage est correctement dosé et convient au lavage en lave-vaisse.

Caractéristiques techniques

Capacité:	12 couverts normalisés y compris vaisselle de service
Pression d'eau autorisé:	1-10 bar (=10-100 N/cm² = 0.1-1.0 MPa)
Raccordement électrique:	Les informations concernant le raccordement électrique se trouvent sur la plaque signalétique placée sur le côte droit de la porte du lave-vaisselle.
Lave-vaisselle: «pose-libres»
Dimensions:	850 x 600 x 600 (H x L x P en mm)
poids max.:	54 kg
Lave-vaisselle intégrables et habitillables
Dimensions:	820 - 880 x 596 x 570 (H x L x P en mm)
poids max.:	50 kg
Lave-vaisselle encastrés entièrement intégrables
Dimensions:	820 - 880 x 596 x 546 - 550 (H x L x P en mm)
poids max.:	50 kg

Cet appareil est conforme aux directives communautaires suivantes:

73/23/CEE du 19.02.1973 - Directive basse tension et modifications successives 89/336/CEE du 03. 05. 1989 concernant la compatibilité électromagnétique et modifications successives (y compris directive modificatrice 92/31/CEE)

• Directive CME

Indications à l'attention des instituts d'essai

L'essai selon la norme EN 60704 doit être effectué à pleine charge avec le programme de test (voir tableau des programmes).

Les essais selon la norme EN 50242 doivent être effectués avec le bac à sel de l'adoucisseur d'eau plein, avec le bac d'alimentation du produit de rinçage plein et avec le programme de test (voir tableau des programmes).

	Pleine charge:12 couverts, y compris la vaissele de service	Mi-charge:6 couverts, y compris la vaissele de service,avec un emplacement sur deux laissé libre
Dosage du produit de lavage:	5g + 25g (type B)	20g (type B)
Réglage du produit de rinçage:	4 (type III)	4 (type III)

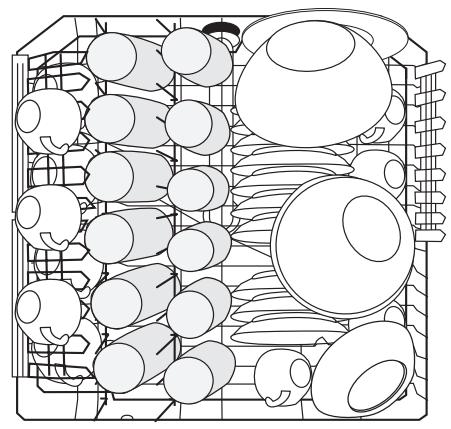

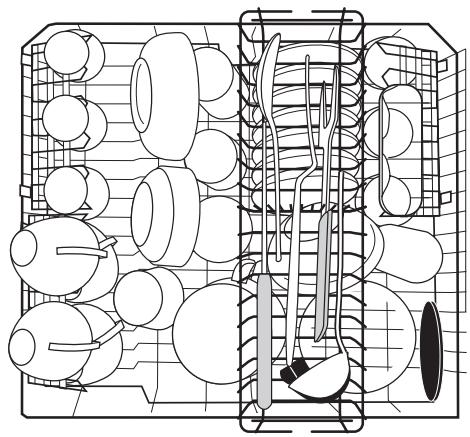

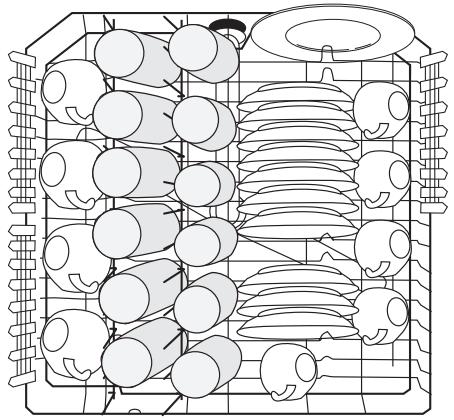

Exemple de rangement: Panier supérieur

Exemple de rangement: Panier supérieur

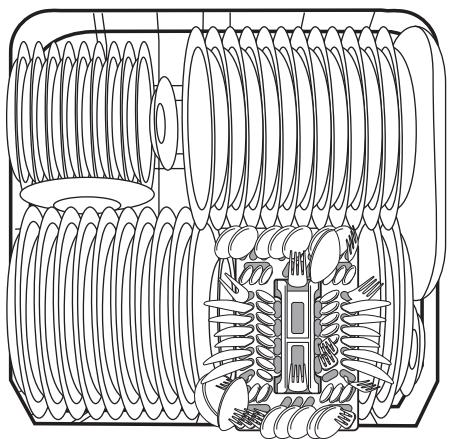

Exemple de rangement: Panier inférieur

Exemple de rangement: Panier à couverts

Certains modèles de lave-vaisselle possèdent des paniers à couverts non équipés d'une grille.

Installation du lave-vaisse

• Le lave-vaisselle doit bien reposer sur le sol et être mis à niveau sur un sol bien stable.

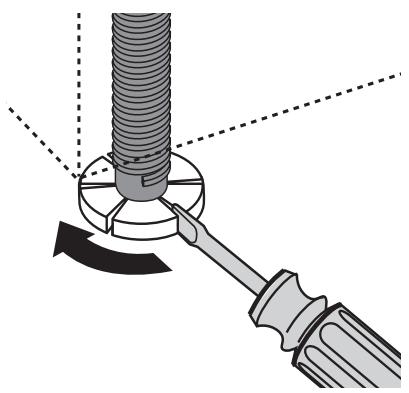

• Dévisser les pieds régibles afin de compenser les inégalités du sol et d'adapter la hauteur de l'appareil aux meubles adjacents :
• ère de l'appareil doivent être réglés de l'avant de l'appareil à l'aide d'un tournevis.
• Le tuyau d'évacuation, le tuyau d'arrivée d'eau et le câble d'alimentation électrique doivent pouvoir bouger librement à l'intérieur du retour de socle, afin de n'être ni écrasés ni pliés.
• Le lave-vaisselle doit en outre être vissé solidement au plan de travail de la cuisine ou aux meubles adjacents. Cette mesure est absolument nécessaire afin de garantir la sécurité contre le basculement requise par les prescriptions VDE.

En fonction de leur type de construction, les lave-vaisselles sont à installer comme suit:

Lave-vaisselle intégrable

(voir gabarit de montage en annexe)

On peut garnir la porte de l'appareil à l'aide d'une plaque de bois/plaque de garnissage aux dimensions suivantes:

Largeur:	591 – 594 mm
Epaisseur:	16 – 24 mm
Hauteur: (variable)	dépend de	- la hauteur de niche - la hauteur du socle - l'adaptation au tracé des joints des meubles adjacent La hauteur exacte doit être mesurée sur place par rapport aux meubles adjacent.
Poids:	max. 8 kg

Si la longueur de la plaque de garnissage dépasse 600 mm, la porte de l'appareil ne peut plus être entièrement ouverte (la plaque de garnissage bute contre le socle).

Dans ce cas, il faut découvrir le socle (voir gabarit de montage) ou employer le jeu de ferrures BLT 60 pour la porte plus longue. Vous pouvez obtenir celui-ci sous le numéro de pièce de rechange 911 239 008.

Lave-vaisselle encastrable

voir instructions de montage annexées)

Les appareils independents sur socle

peuvent être installés sans fixation supplémentaire.

Si le lave-vaisselle est installé directement à côté d'une cuisinière à gaz ou à charbon, un panneau thermiquement isolant non combustible doit être placé entre la cuisinière et le lave-vaisselle à niveau avec l'arête supérieure du plan de travail (profondeur 57,5 cm). Le panneau doit être recouvert d'un film d'aluminium du côté de la cuisinière.

Si le lave-vaisselle doit être installé en dessous d'un plan de travail de cuisine, vous devez enlever le plan de travail d'origine du lave-vaisselle comme suit:

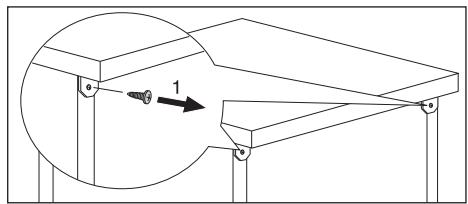

1. Dévissez les vis des équerres de butée de la paroi arrêté (1).
2. Faites glisser le plan de travail de l'appareil vers l'arrière sur environ 1 cm (2).

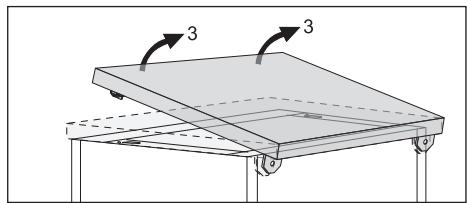

3. Soulevez le plan de travail à l'avant (3) et retirez-le.

Si le lave-vaisselle est utilisé plus tard comme appareil indépendant, le plan de travail d'origine doit être remis en place.

Le socle des appareils indépendants n'est pas réglable en hauteur.

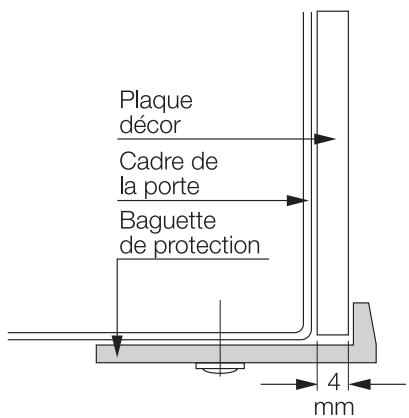

• Les appareils indépendants peuvent être adaptés de façon à partager la même apparence que les meubles de cuisine à l'aide d'un panneau décor. Les panneaux décor doivent être fournis par le fabricant de meubles. Pour le montage, un cadre décor est nécessaire, que vous pouvez obtenir comme accessoire auprès des revendeurs spécialisés s'il n'est pas livré avec l'appareil.
• Dimensions de la plaque décor:

Hauteur : 597 mm Largeur : 587 mm - Epaisseur de pince : max. 4 mm

• Les coins des plaques décoratives doivent être chamfreinés de 5 ~mm × 45^.
• Afin que les plaques décor minces ne se déforment pas, fixez-les à l'aide d'un ruban autocollant double face sur la porte de l'appareil.

Arrivée d'eau

Le lave-vaisselle possède des dispositifs de sécurité qui empêchent le reflux de l'eau de lavage dans le réseau de distribution d'eau potable et sont conformes aux prescriptions de sécurité en vigueur en matière de sécurité hydraulique.

• Le lave-vaisselle peut être alimenté en eau froide et en eau chaude jusqu'à 60°C max.
• Le lave-vaisse ne peut pas être raccordé à un chauffe-eau.

Pression d'eau admissible

Pression d'eau minimale admissible: 1 bar (=10 N/cm2=100 kPa)	Si la pression de l'eau est inférieure à 1 bar, veuillez demander conseil à votre installer.
Pression d'eau maximale admissible: 10 bars (=100 N/cm2=1 MPa)	Si la pression de l'eau est supérieure à 10 bars, un réducteur de pres-sion doit être installé en avant de l'appareil (disponible en option chez votre vendeur).

Raccorder le tuyau d'alimentation

Le tuyau d'alimentation ne peut pas être plié, écrasé ni enroulé sur lui-même lors du raccordement.

Raccordez le tuyau d'alimentation avec le raccord visse pour flexible (ISO 228-1:2000) à un robinet d'eau avec filet mâle (¾ pouce). Serrez l'écrou du raccordement pour flexible uniquement à la main.

Afin que la prise d'eau ne soit pas limitée dans la cuisine, nous recommandons d'installer un robinet d'eau supplémentaire ou de monter une dérivation sur le robinet d'eau existant.

• Si le tuyau d'arrivée d'eau fourni est trop court pour votre installation, utilisez exclusivement un tuyau complet normalisé disponible auprès de votre vendeur. Ne le coupez en aucun cas.

Le chapitre suivant concerne uniquement les lave-vaisselle qui ont un clapet de sécurité au raccord visse au niveau du robinet d'eau :

Tuyau d'alimentation avec clapet de sécurité

Après avoir raccordé le tuyau d'alimentation à double conduit, le clapet de sécurité se situe directement au contact du robinet. De ce fait, le tuyau d'alimentation n'est sous pression que pendant l'alimentation en eau. Si à ce moment-là le tuyau d'alimentation devait ne pas être étanche, le clapet de sécurité interrompt l'arrivée d'eau et la pompe de vidange du lave-vaisselle se met en marche.

Pour la pose du tuyau d'alimentation, prière de respecter les consignes suivantes :

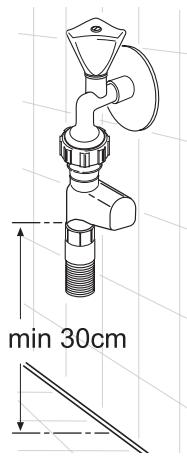

• La distance entre le bord inférieur du clapet de sécurité et la surface au sol du lave-vaisselle doit être supérieure à au moins 30 cm :
• À l'intérieur du tuyau d'alimentation à double conduit, il y a le câble électrique pour le clapet de sécurité. Ni le tuyau d'alimentation, ni le clapet de sécurité ne doit être plongé sous l'eau.
• En cas de défectuosité du tuyau d'alimentation, retirer immédiatement la fiche secteur.
• Le tuyau d'alimentation avec clapet de sécurité ne doit être remplacé que par un spécialiste/le service après-vente.

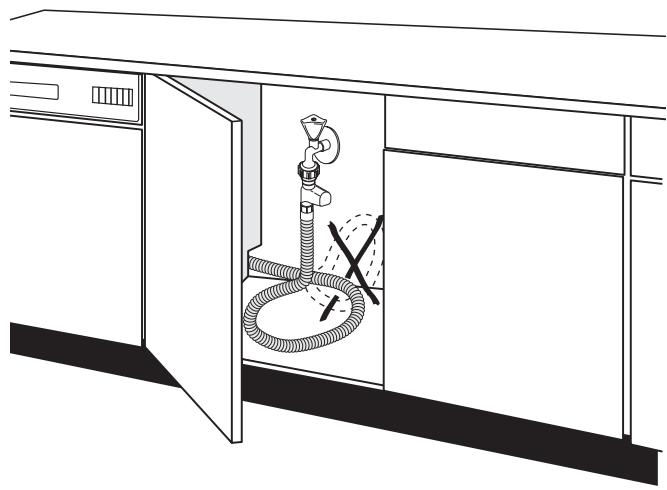

• Poser le tuyau d'alimentation de telle manière qu'il ne soit jamais situé plus haut que le bord inférieur du clapet de sécurité.

Tuyau d'évacuation

Le tuyau d'évacuation ne peut être ni plié, ni écrasé, ni replié sur lui-même.

Raccordement du tuyau d'évacuation : hauteur maximum : 1 mètre. Hauteur minimum nécessaire : 40 cm.

Tuyaux de prolongement

• Les tuyaux de prolongement sont disponibles chez votre magasin vendeur. Le diamètre intérieur des flexibles de prolongement doit être de 19mm

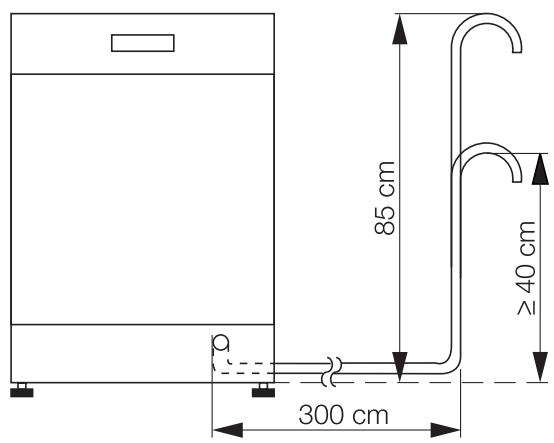

• Les tuyaux de prolongement peuvent au maximum être posés sur 3 m à l'horizontal et la hauteur maximale admissible pour le raccordement du flexible d'évacuation est alors de 85 cm.

Raccordement au siphon

• L'embout du flexible d'évacuation (ø 19 mm) s'adapte sur tous les types courants de siphon. Le diamètre extérieur du raccordement au siphon doit être d'au moins 15 mm.
• Le flexible d'évacuation doit être fixé au raccordement de siphon à l'aide du collier de serrage.

Évacuation de l'eau dans le cas d'un lave-vaisselle encastré en hauteur

Si le lave-vaisselle est encastré en hauteur et si la hauteur du raccordement du tuyau d'évacuation est inférieure à 30 cm, le kit ET 111099520 doit être installé par le service après-vente.

Évacuation de l'eau dans l'évier (possible uniquement pour les appareils «pose-libre»)

Si vous ne pouvez accrocher le tuyau d'évacuation au rebord de l'évier, utilisez une crosse en plastique spéciale. Vous l'obtiendrez auprès de votre magasin vendeur.

1. Emboîtez le coude sur le flexible d'évacuation.
2. Fixez le flexible d'évacuation pour l'empêcher de glisser du bord de l'évier. Tirez le cordon à travers l'orifice du coude de flexible et fixez-le au mur ou au robinet.

Système de protection contre les fuites d'eau

A titre de protection contre les dégâts des eaux, le lave-vaisselle est équipé d'un système de protection contre les fuites d'eau.

En cas d'anomalie, la soupape de sécurité interrompt immédiatement l'arrivée d'eau et la pompe d'évacuation se met en marche.

De cette manière, l'eau ne peut ni s'écouler ni déborder. L'eau résiduelle se trouvant dans l'appareil est évacuée automatiquement par pompage.

Le système de protection contre les fuites d'eau fonctionne également lorsque l'appareil est hors service - celui-ci ne peut cependant pas être isolé du réseau électrique.

Raccordement électrique

Suivant les conditions techniques de raccordement en vigueur de la Compagnie d'électricité, un raccordement fixe au réseau électrique peut uniquement être effectué par un Electricien agréé.

Lors du raccordement, veillez à respecter les prescriptions VDE et le cas échéant les stipulations supplémentaires de la compagnie d'électricité locale. Après le montage, les éléments sous tension et les conducteurs isolés en fonctionnement ne peuvent plus être touchés avec l'éprouvette en forme de doigt suivant EN 60335/DIN VDE 0700.

Vous trouverez toutes les données nécessaires pour le branchement électrique sur la plaque signalétique qui se trouve sur le bord intérieur droit de la porte du lave-vaisselle. Si l'appareil est commutable, il faut en outre respecter les indications du schéma de commutation se trouvant dans le boîtier de raccordement au réseau.

Vérifiez avant le raccordement que la tension nominale et le type de courant mentionnés sur la plaque signalétique de l'appareil correspondent à la tension nominale et au type de courant du lieu d'installation. La protection électrique nécessaire est également mentionnée sur la plaque signalétique.

Pour isoler le lave-vaisselle du réseau, tirez la fiche de la prise.

Attention: La fiche doit également être accessible après l'installation de l'appareil.

Si l'appareil est raccordé au moyen d'un raccordement fixe, il faut prévoir un dispositif (p. ex. disjoncteur différentiel) permettant de séparer l'appareil du réseau sur tous les pôles (N, L1) avec un interstice d'ouverture de contact de >3 mm.

Les tuyaux d'alimentation en eau et d'évacuation ainsi que le câble d'alimentation électrique se raccordent sur le côté du lave-vaiselle, aucune place n'était disponible à cet effet à l'arrière de l'appareil. L'exemple suivant d'une installation sanitaire et électrique ne peut constituer qu'une recommandation, les circonstances locales étant déterminantes (raccordements disponibles, prescriptions locales de raccordement des sociétés de distribution d'eau et d'électricité, etc.).

Le service d'information téléphonique de thermo

Lundi à vendredi de 09.00 - 12.00 Uhr

Pour renseignements, conseils et «astuces» concernant l'utilisation de vos appareils ménagers.

Une prestation de service à votre disposition chaque jour pour toutes questions touchant aux appareils ménagers.

Appelez ThermoPhon par exemple pour :

• renseignements rapides concernant l'utilisation des appareils
• conseils judiciaux pour l'entretien et les soins à apporter aux appareils ménagers «astuces» utiles pour la cuisson en général, la cuisson au four, l'aération, la réfrigération et le rinçage
• conseils compétents pour le choix d'un appareil correspondant à vos désirs

Nous octroyons sur chaque produit Therma une année de garantie à partir de la date de livraison ou de la mise en service. Les pièces défectueuses sont réparées ou remplacées gratuitement. Notre garantie couvre les frais de main-d'œuvre et de déplacement, ainsi que les pièces de rechange.

L'usure ou les dommages causés par des influences extérieures, des cas de force majeure, l'intervention de tiers ou pour des dommages dus à l'inobservation des mode d'emploi ne sont pas couverts par la garantie.

au chapitre «Que faire si...» sont rassemblées les sources de panne les plus fréquentes, auxquelles vous pouvez. Remédier vous-même.

Si vous faites malgré tout appel au service après-vente pour un des problèmes mentionnés ou suite à une erreur de manipulation, la visite du technicien de service après-vente ne sera pas gratuite pendant la période de garantie non plus.

Si vous ne trouvez pas d'indication pour une panne dans ce mode d'emploi, veuillez vous adresser au service après-vente.

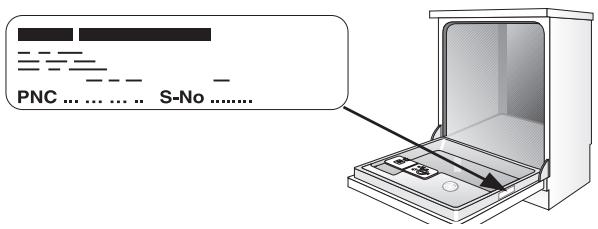

Donnez au service après-vente le numéro PNC et le numéro de série, que vous trouverez sur la plaque signalétique. Celle-ci se trouve sur le bord intérieur droit de la porte.

Afin d'avoir plusieurs numéros à la main, nous recommandons de les introduire ici:

Modèle:

PNC:

S-No:

Date d'achat:

A+T Hausgeräte AG

Badenerstrasse 585

8048 Zurich

Téléphone 014058500

Téléfax 014058700

Internet: www.therma.ch

E-Mail: [e-mail]

A+T Appareils Ménagers SA

LeTrési6

Préférences

Téléphone 0218032415

Téléfax 0218032524

Internet: www.therma.ch

E-Mail: [e-mail]

A+T Appareils Casalinghi SA

Centro Montana

6616 Losone

Téléphone 0917911412

Téléfax 0917921803

Internet: www.therma.ch

E-Mail: [e-mail]
