Type d'appareil	Lave-vaisselle
Capacité	12 à 15 couverts
Nombre de programmes	5 à 7 programmes
Consommation d'eau	10 à 15 litres par cycle
Consommation énergétique	Classe A à A++
Niveau sonore	45 à 55 dB
Type d'installation	Pose libre ou encastrable
Type de séchage	Condensation
Type de commande	Électronique ou mécanique
Affichage	LED ou écran digital
Départ différé	Oui
Sécurité anti-fuite	Oui
Dimensions (HxLxP)	Environ 85 x 60 x 60 cm
Poids	40 à 50 kg
Couleur	Acier inoxydable ou blanc
Accessoires inclus	Panier à couverts, supports réglables

FOIRE AUX QUESTIONS - GSIB602-SW THERMA

Que faire si le THERMA GSIB602-SW ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Comment régler la température sur le THERMA GSIB602-SW ?

Utilisez le panneau de contrôle pour ajuster la température en tournant le bouton de réglage. Consultez le manuel pour les paramètres recommandés.

Pourquoi le THERMA GSIB602-SW ne chauffe-t-il pas correctement ?

Assurez-vous que le thermostat est réglé à une température supérieure à la température ambiante. Vérifiez également qu'il n'y a pas d'obstruction autour de l'appareil.

Comment nettoyer le THERMA GSIB602-SW ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez les produits abrasifs.

Que faire si l'appareil émet un bruit étrange ?

Vérifiez si l'appareil est stable et sur une surface plane. Si le bruit persiste, contactez le service client pour une assistance technique.

Le THERMA GSIB602-SW est-il économe en énergie ?

Oui, le THERMA GSIB602-SW est conçu pour être économe en énergie. Assurez-vous de l'utiliser selon les recommandations pour maximiser son efficacité.

Où puis-je trouver le manuel d'utilisation du THERMA GSIB602-SW ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web du fabricant.

Comment signaler un problème sous garantie ?

Contactez le service client avec votre preuve d'achat et décrivez le problème. Ils vous guideront à travers le processus de réclamation sous garantie.

MODE D'EMPLOI GSIB602-SW THERMA

conservez cette notice d'utilisation avec l'appareil. Respectez avant tout les consignes de sécurité aux premières pages de ce mode d'emploi! Veuillez conserver le mode d'emploi pour le consulter ultérieurement. Remettez-le au propriétaire suivant en cas de vente de l'appareil.

Le triangle d'avertissement et/ou les mots de signalisation (Avertissement!, Prudence!, Attention!) mettent en évidence des conseils qui sont importants pour votre sécurité ou pour le fonctionnement de l'appareil. Veuillez en tenir compte absolument.

Des indications numérotées vous guident pas à pas pour l'utilisation de l'appareil.

Ce symbole indique la présence d'informations complémentaires sur la manipulation et l'utilisation pratique de l'appareil.

Ce symbole indique la présence de conseils et d'informations concernant l'utilisation économique et respectant l'environnement de l'appareil.

En cas de pannes éventuelles, les instructions destinées à l'utilisateur contiennent des indications de dépannage autonome, voir section «Que faire si...».

Si ces indications ne suffisent pas, veuillez vous adresser à notre centre de service après-vente le plus proche.

En cas de problèmes techniques, notre service après-vente est à tout moment à votre disposition.

Votre lave-vaisselle possède le nouveau système de lavage «LAVAGE PAR IMPULSIONS».

Afin de réaliser un meilleur lavage de la vaisselle, ce système de lavage fait varier la vitesse du moteur et la pression d'aspersion durant le programme de lavage. Dans ce cas, le niveau de bruit varie également durant le programme en cours.

Sommaire

Consignes de sécurité 5

Protection de l'environnement 6

Laver la vaisselle de manière économique et ménageant l'environnement 7

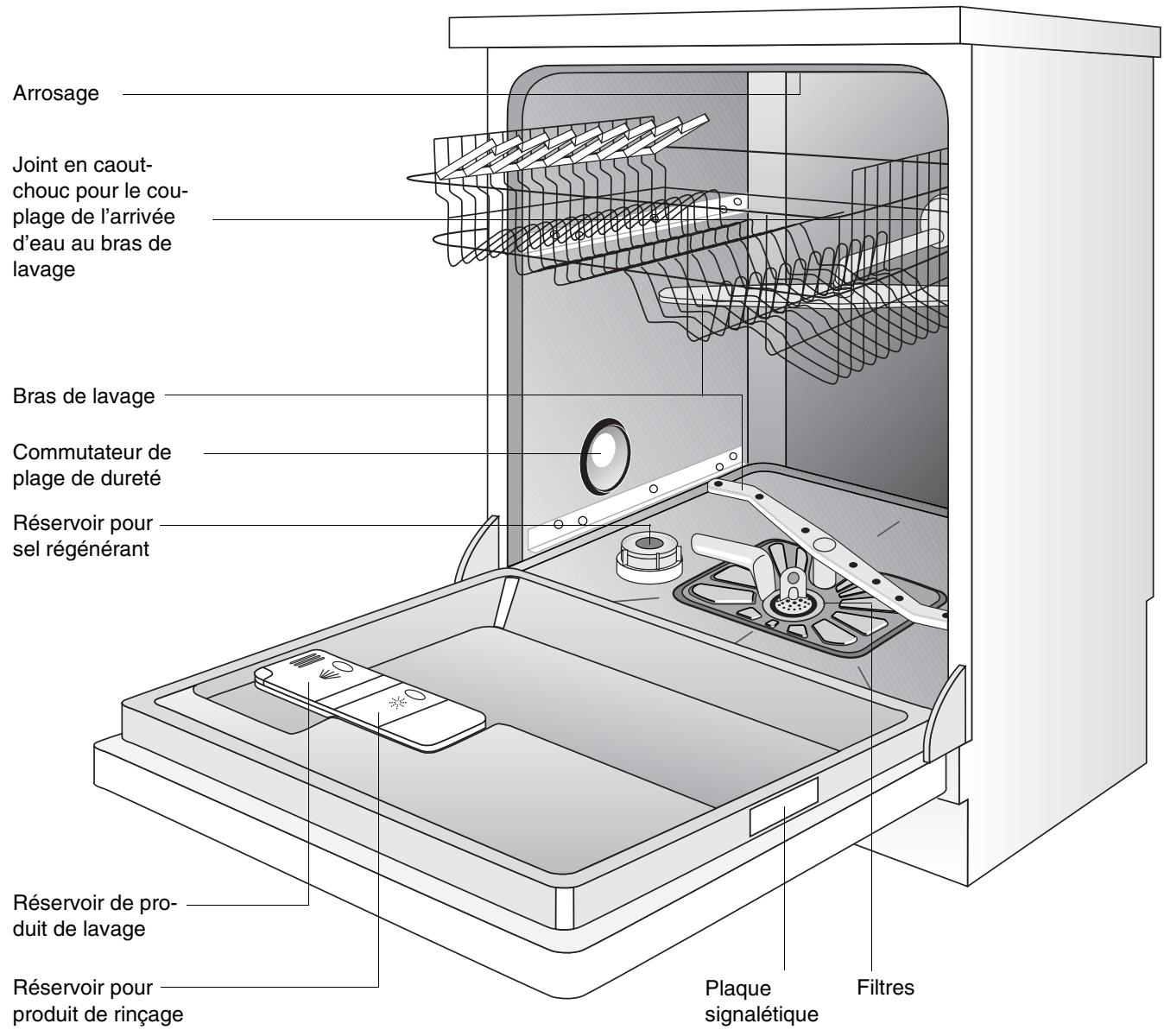

Vue de l'appareil et bandeau de commande 8

Bandeau de commande 9

Avant la première utilisation 9

Adoucisseur d'eau 10

Le sel régénérant 12

Remplissage du réservoir de sel régénérant 13

Le produit de rinçage 14

Réglage de l'utilisation du produit de rinçage 14

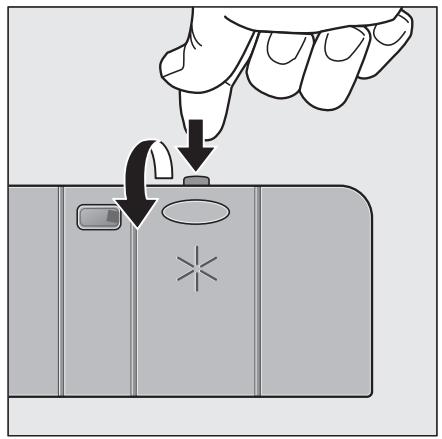

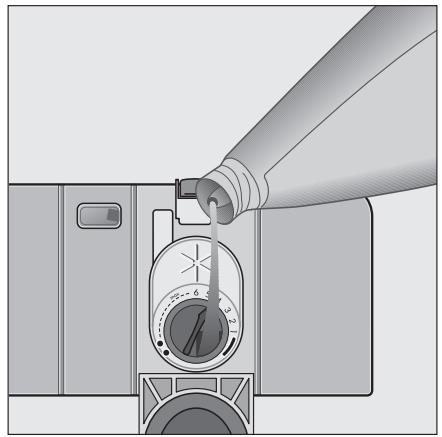

Remplissage du distributeur de produit de rinçage 15

Régler la dose de produit de rinçage 16

Utilisation journalière 17

Disposez les couverts et la vaisselle 17

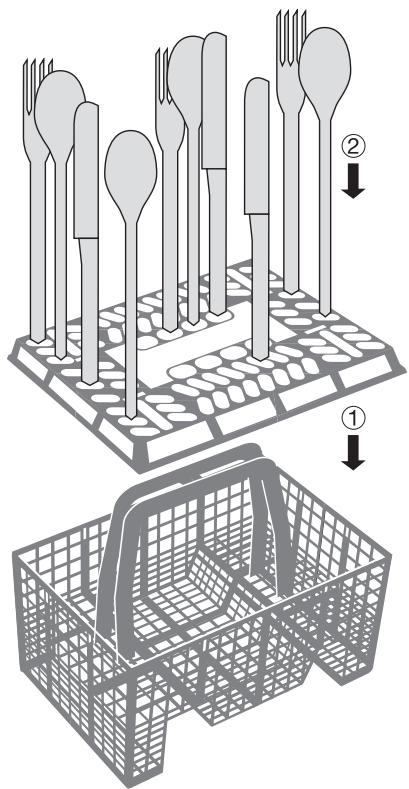

Panier à couverts 18

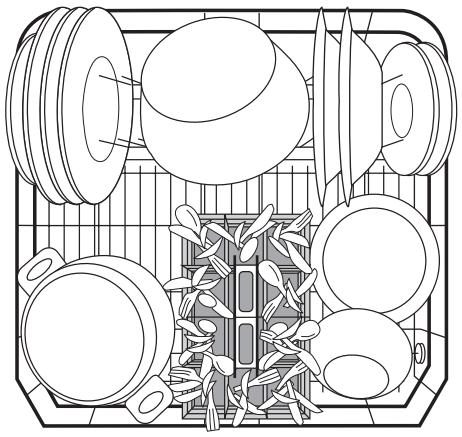

Disposition de la vaisselle (casseroles, poêles et grandes assiettes) 19

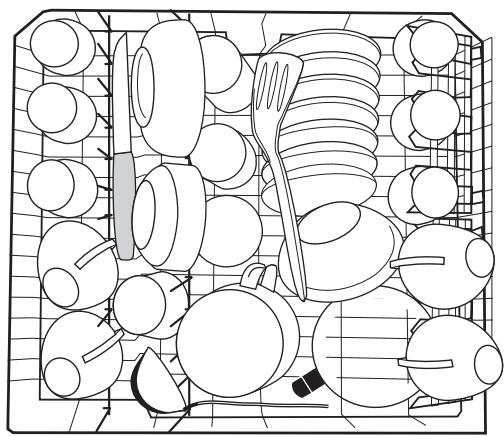

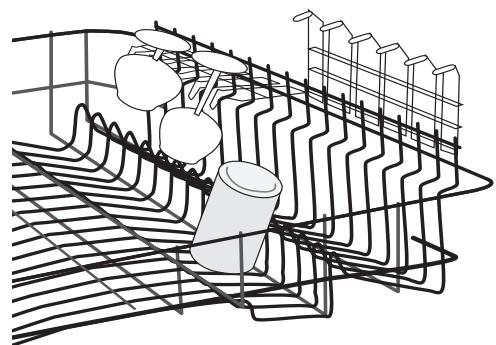

Disposition de la vaisselle (tasses, verres,...) 20

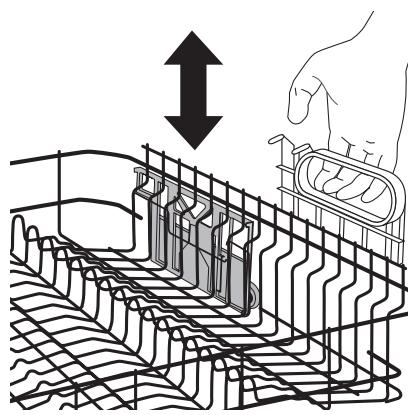

Réglage en hauteur du panier supérieur 20

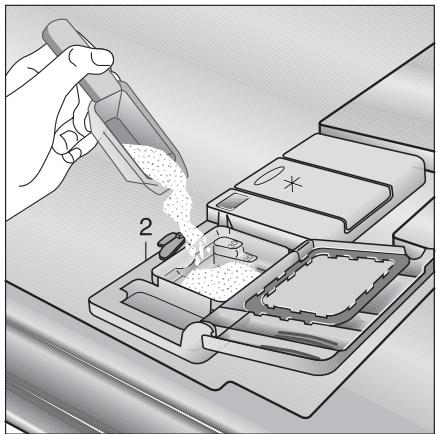

Remplissage du produit de lavage 21

Utilisation des tablettes de détergent combinées "3 en 1" 22

Produits de lavage compacts 22

Programmes de lavage automatiques 22

Sélectionner le programme de lavage (Tableau des programmes) 23

Démarrer le programme de lavage 24

Modifier/interrompre/arrêter un programme de lavage 24

Sélection et modification du départ différé 24

Reconnaissance de charge 25

Fin de programme 25

Entretien et nettoyage 26

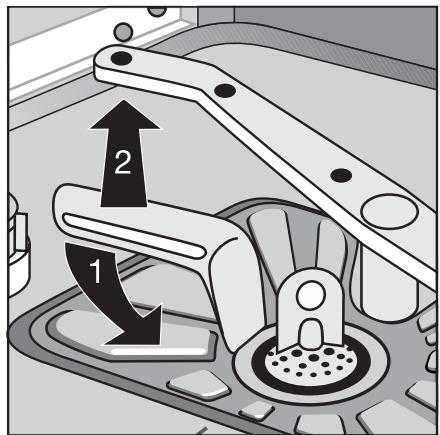

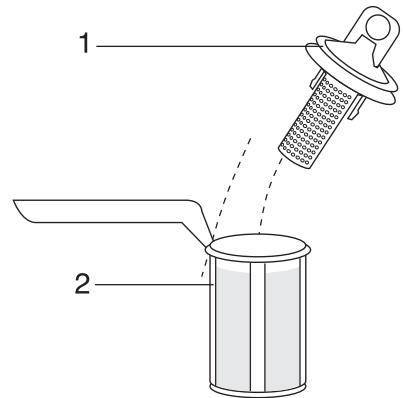

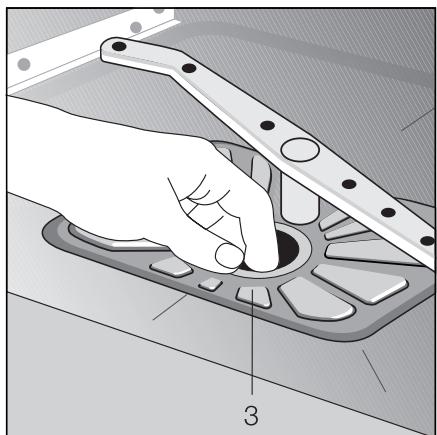

Nettoyage du filtre 26

Que faire quand... 27

... signalisation des messages d'erreur 27

... vous avez des problèmes lors de l'utilisation du lave-vaisselle. 28

... le résultat de lavage n'est pas satisfaisant. 28

Caractéristiques techniques 29

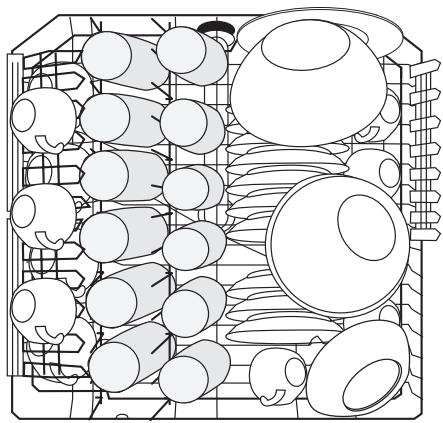

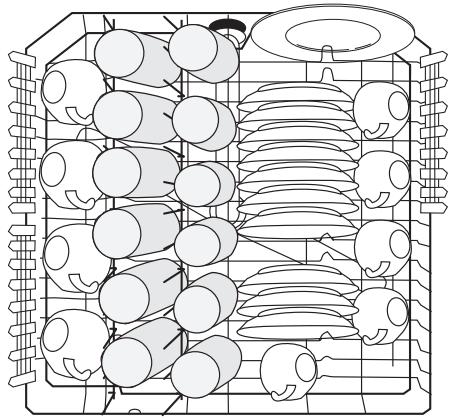

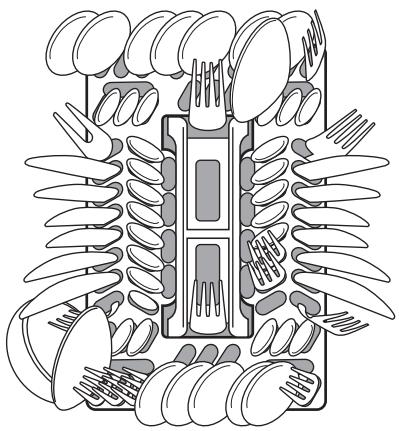

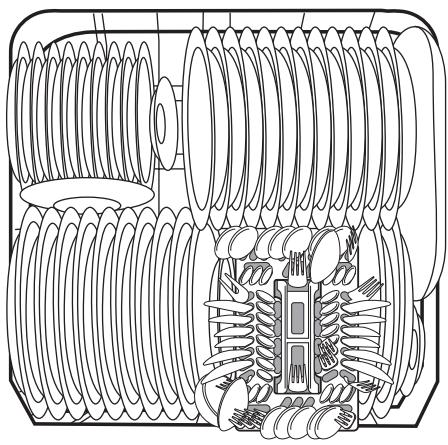

Indications à l'attention des instituts d'essai 30

Sommaire

Instructions de montage et de raccordement 32

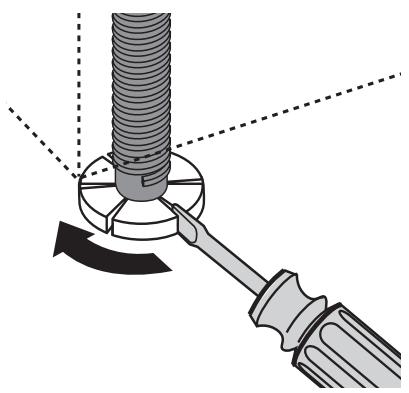

Installation du lave-vaiselle 32

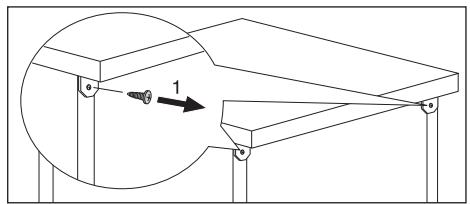

Lave-vaisselle intégrable 32 Lave-vaisselle encastrable 33 Les appareils indépendants sur socle 33

Raccordement du lave-vaisselle 34

Arrivée d'eau 34

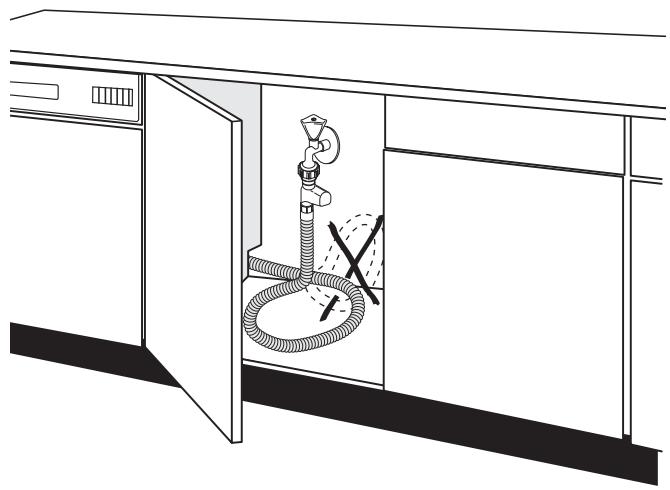

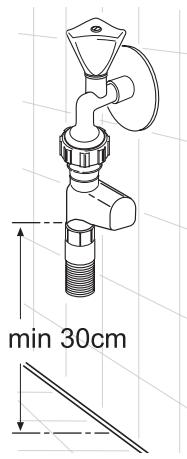

Pression d'eau admissible 34 Raccorder le tuyau d'alimentation 34 Évacuation de l'eau 36 Système de protection contre les fuites d'eau 37

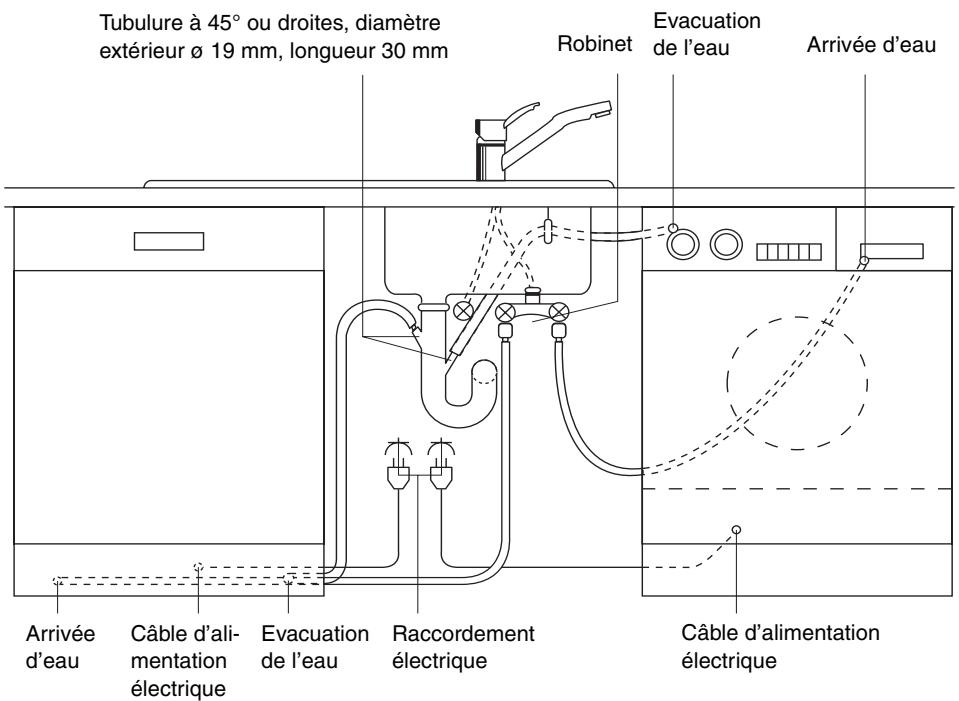

Raccordement électrique 37 Technique de raccordement 38 ThermaPhon 39 Kundendienst 40 Service après-venture 40 Servizio dopo vendita 40 Service 43

Consignes de sécurité

La sécurité des appareils électroménagers THERMA est conforme aux Règles reconnues de la technique et à la législation portant sur la sécurité des appareils. En tant que fabricant, nous attirons cependant votre attention sur les indications supplémentaires suivantes:

• Le lave-vaisselle peut uniquement être transporté debout.
• Contrôlez le lave-vaisselle pour dégâts de transport éventuels. Ne raccordez en aucun cas un appareil endommagé. En cas de dégâts, adressez-vous à votre revendeur.
• Avant la mise en service, assurez-vous que la tension nominale et le type de courant figurant sur la plaque signalétique de l'appareil correspondent à la tension d'alimentation et au type de courant présents au lieu d'installation. La protection électrique requise (fusibles) figure également sur la plaque signalétique.
• Vous verrez au chapitre «Installation» comment installer et raccorder correctement le lave-vaisselle. N'utilisez pas de fiches multiples, raccords et rallonges. Danger d'incendie par surchauffe.

Sécurité des enfants

• Les enfants ne sont souvent pas en mesure de reconnaître les risques émanant des appareils ménagers. Il est donc indispensable de les garder sous surveillance lorsque l'appareil fonctionne. Ne pas les laisser jouer avec le lave-vaiselle - vous courrez le risque qu'ils s'y enferment (danger d'asphyxie!).
• Les éléments constituant l'emballage (les films en plastique, les morceaux de polystyrène par ex.) peuvent représenter un danger pour les enfants. Risque d'asphyxie! Garder les éléments d'emballage hors de la portée des enfants.
• Les détergents peuvent provoquer des brûlures aux yeux, à la bouche et dans la gorge ou même conduire à l'asphyxie! Respectez les recommandations de sécurité des fabricants de détergents et produits de lavage.
• L'eau dans le lave-vaisselle n'est pas de l'eau potable. Les restes événts de produits de lavage peuvent provoquer des brûlures.
• Lors de la mise au rebut du lave-vaisselle : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture de porte.

Sécurité générale

• Toutes les réparations sur le lave-vaisselle doivent être effectuées par du personnel qualifié. S'il est nécessaire d'effectuer une réparation, veuillez vous adresser au Service Après-Vente de votre magasin vendeur.
• Ne mettez jamais le lave-vaisselle en service si le câble d'alimentation, le tuyau d'arrivée ou d'évacuation d'eau sont endommagés ou si le bandeau de commande, le plan de travail ou le socle sont endommagés de manière telle à exposer l'intérieur de l'appareil.
• Si le tuyau d'arrivée d'eau est endommagé ou doit être remplacé par un tuyau d'arrivée d'eau plus long, celui-ci (disponible auprès du service après vente THERMA) doit être remplacé par un technicien de service après vente agréé par THERMA.
• Ne tirez jamais la fiche de la prise de courant en tirant sur le câble, mais toujours sur la fiche.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Veillez à ce que la porte du lave-vaisselle soit fermée sauf pour placer ou retirer la vaisselle. Vous évitez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse. Une porte ouverte représente plusieurs jours un danger.
• Si le lave-vaisse possè de un tiroir à couteaux, les couteaux pointus et les parties tranchantes des couverts doivent être placés dans le tiroir à couteaux.

Si le lave-vaisse ne possède pas de supérieur ou avec la pointe vers le bas dans le panier à couverts.

Utilisation conforme à la destination

• Ne lavez au lave-vaiselle que de la vaisselle domestique. Si l'appareil est utilisé de manière non conforme ou en cas d'erreur de manipulation, le fabricant se dégage de la responsabilité d'éventuels dommages.
• Avant l'utilisation de Sel régénérant, de produit de lavage et de produit de rincage, vérifie que le fabricant de ces produits autorise expressément leur utilisation dans des lave-vaisselles.
• N'introduisez pas de solvants dans le lave-vaisselle.
• âts des eaux. Les conditions suivantes doivent cependant être remplies à cet effet:
• L'appareil doit également rester raccordé à l'alimentation électrique lorsqu'il n'est pas en service.
• Le lave-vaisselle doit être installé correctement.
• Fermez toujours le robinet d'arrivée d'eau lorsque le lave-vaisselle n'est pas utilisé.
• Ne montez pas et ne vous placez pas sur la porte ouverte de l'appareil, celui-ci pourrait basculer.
• En cas d'anomalie, fermez le robinet d'arrivée d'eau, puis débranchez la prise de courant. En cas de raccordement fixe : retirez les fusibles ou coupez le disjoncteur.

Élimination du matériel d'emballage

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

• Les pièces en matière plastique sont identifiées par des abréviations normalisées sur le plan international:
• PE pour polyéthylène, p. ex. films d'emballage
• PS< pour polystyrène, p. ex. coussins (par principe sans HCFC)
• POM< pour polyoxyméthylène, p. ex. pince en plastique
• Les parties en carton sont réalisées à partir de nouveaux papiers et sont destinées à la collecte de nouveaux papiers.

Mise au rebut

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture de porte.

Laver la vaisselle de manière économique et ménageant l'environnement

• Ne raccordez le lave-vaiselle à une alimentation en eau chaude que si vous disposez d'une installation d'eau chaude qui ne chauffe pas à l'électricité.
• Réglez correctement l'adoucisseur.
• Ne rincez pas préalablement les vaisselles à l'eau courante.
• Si vous faites fonctionner le lave-vaisseau avec une faible charge, le système de reconnaissance de charge calcule la quantité d'eau nécessaire et raccourcit la durée du programme. Le plus économique est de faire fonctionner le lave-vaisseau à pleine charge.
• Sélectionnez le programme de lavage en fonction du type de vaisselle et de son degré de salissure.
• Évitez les surdosages inutiles de produit de lavage, de sel régénérant et de liquide de rinçage. Observez les recommandations de dosage données dans cette notice d'utilisation ainsi que les indications fournies par les fabricants de ces produits.

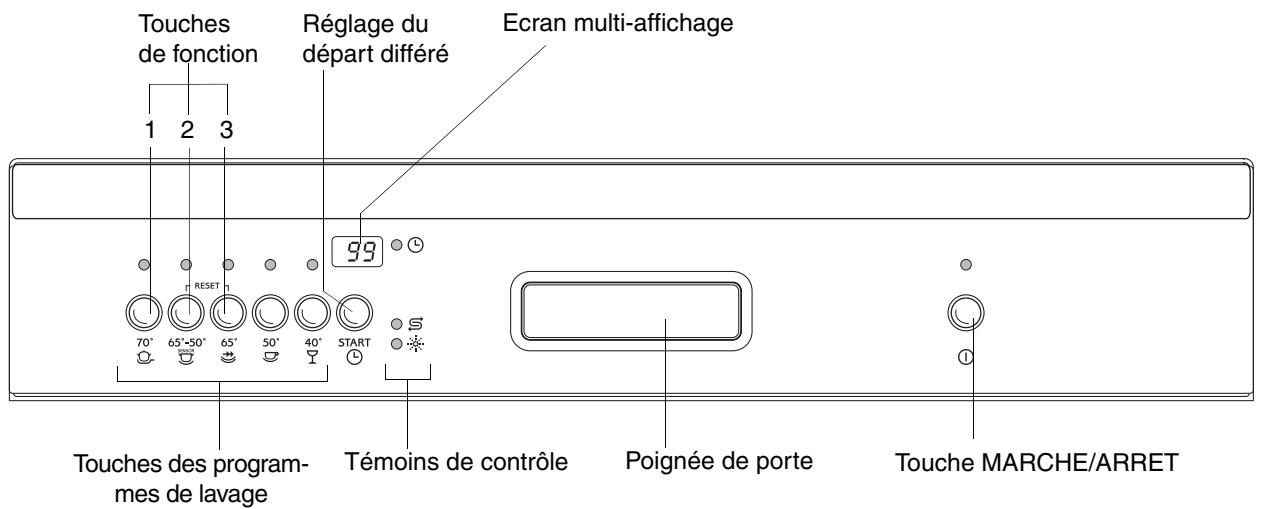

Bandeau de commande

Le bandeau de commande se compose de la touche MARCHE/ARRET et des touches des programmes avec tímoins lumineux DEL.

Touches de fonction : À l'aide de ces touches, vous avez la possibilité de régler les fonctions suivantes, en plus du programme de lavage indiqué :

Touche de fonction 1	Paramétrer l'anti-calcaire
Touche de fonction 2	Activer / désactiver l'alimentation en produit de rinçage
Touche de fonction 3	- non programmée -

Le multi-affichage peut signaler :

• à quel niveau de dureté d'eau l'anti-calcaire a été réglé.
• si l'alimentation en produit de rinçage est activée / désactivée. - quel départ diffère du programme. combien de temps un programme de lavage en cours risque encore de durer.
• Quelle panne il y a au niveau du lave-vaissette.

Les témoins de contrôle ont les significations suivantes:

S	Remetre du sel spécial
*	Recharger du produit de rinçage

Les témoins de contrôle ne s'allument jamais pendant le programme de lavage en cours.

Avant la première utilisation

Avant la mise en service, retirez les attaches en plastique avec lesquelles les paniers à vaisselle ont été bloqués pendant le transport.

Procédez ensuite aux étapes suivantes:

1. Réglez l'adoucisseur
2. Remplissez le réservoir de sel régénérant
3. Remplissez le réservoir de liquide de rinçage

N'ajoutez pas de sel régénérant et de produit de rinçage si vous utilisez des pastilles de lavage 3 en 1.

Adoucisseur d'eau

Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle, laissant des taches et des dépôts blanchâtres. Plus la teneur en sels est élevée et plus l'eau est « dure ». Le lave-vaisselle est muni d'un adoucisseur et, utilisant du sel régénérant spécial pour lave-vaisselle, il fournit une eau dépourvue de calcaire (adoucie) pour opérations de lavage.

Vous pouvez demander le degré de dureté de votre eau à la Compagnie Locale des Eaux.

L'adoucisseur d'eau se règle manuellement grâce au sélecteur de durée et automatiquement à l'aide des touches sur le bandeau de commande.

Dureté de l'eau			Réglage du degré de dureté		Affichage des indications sur la fenêtre d'aff-charge
en °th1	en mmol/l2	plage	manuellement	automatiquement
90 - 125	9,0 - 12,5		1	103	10 L
76 - 89	7,6 - 8,9			9	9 L
65 - 75	6,5 - 7,5	IV		8	8 L
51 - 64	5,1 - 6,4			7	7 L
40 - 50	4,0 - 5,0		0*	6	6 L
33 - 39	3,3 - 3,9	III		5	5 L
26 - 32	2,6 - 3,2			4*	4 L
19 - 25	1,9 - 2,5	II		3	3 L
7 - 18	0,7 - 1,8	I/II		2	2 L
moins de 7	en dessous de 0,7	I		1	1 L
				Aucun Sel n'est nécessaire

1) (°C) degrés Celsius, unité de mesure de la température de l'eau 2) L'unité internationale de dureté de l'eau s'exprime en (mmol/l) millimol par litre. 3) Cette modalité de réglage peut susciter une brève prolongation du programme. * Préréglage usine

Le lave-vaisselle doit être désactivé.

Réglage manuel :

1. Ouvrez la porte du lave-vaiselle.
2. Retirez le panier inférieur du lave-vaisselle.

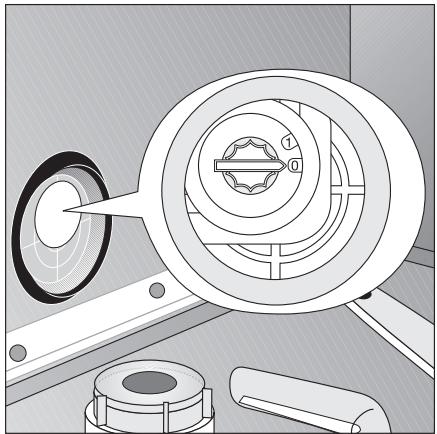

3. Positionnez le sélecteur de durée de l'eau sur 0 ou sur 1 (voir tableau).
4. Remplacez le panier inférieur.

Réglage automatique :

1. Appuyez sur la touche MARCHE/ARRET.

Le voyant correspondant s'allume.

Si d'autres voyants s'allument, un programme de lavage est activé. Désactivez le programme de lavage (RESET):

Maintenez simultanément les touches de fonction 2 et 3 enfoncées pendant 2 secondes.

Tous les autres voyants s'éteignent.

1. Maintenez simultanément les touches de fonction 2 et 3 enfoncées.

Les voyants correspondants aux touches de fonction 1 à 3 clignotent

1. Appuyez une nouvelle fois sur la touche de fonction 1.

Le voyant correspondant à la touche de fonction 1 clignote.

La fenêtre d'affichage indique le réglage de la durée de l'eau sélectionné.

1. A chaque pression sur la touche de fonction 1 le niveau de régénération est modifié à un degré supérieur. (Exception: au-delà de 10, au degré de dureté 1).
2. Après avoir correctement réglé le degré de durée, appuyez sur la touche MARCHE/ARRET.

Le réglage de la durée est mémorisé.

Le sel régissant

Si la durée de votre eau correspond aux degrés de niveau 1, il n'est pas nécessaire d'utiliser du sel régérangerant car elle est déjà douce.

Il existe 2 façons différentes d'utiliser le sel régénérant :

• Si vous utilisez du produit de lavage pour lave-vaisselle qui contient du sel, celui-ci doit être déposé dans le réservoir du produit de lavage.
• Dans ce cas, l'adoucisseur d'eau doit être réglé manuellement sur 0 et automatiquement sur 1.
• Si vous utilisez du produit de lavage pour lave-vaisselle et du sel séparément, le sel régénérant pour lave-vaisselle doit être ajouté dans le réservoir de sel.
• Dans ce cas, l'adoucisseur d'eau doit être réglé manuellement sur 0 ou 1 et automatiquement entre 2 et 10 (selon la dureté de l'eau de votre région).

Utilisez exclusivement un sel spécifique pour lave-vaisselle. Ne versez jamais d'autres sels (par ex. du sel de cuisine) ou du produit de lavage dans le réservoir de sel. Cela endommagerait l'adoucisseur d'eau.

Assurez-vous qu'il n'y ait pas de dépôt de sel à l'extérieur du réservoir : un résidu de sel qui a stagné sur la cuve pendant un certain temps peut percer la cuve.

Réglage de l'utilisation du sel régissantant

Certains appareils sont équipés d'une touche « 3 en 1 »

Si vous utilisez du produit de lavage en pastille 3 en 1 et que vous sélectionnez la touche « 3 en 1 », le distributeur de produit de rinçage ne doit pas être désactivé (voir fonction « 3 en 1 »).

Réglage manuel et automatique de l'adoucisseur d'eau

Réglage manuel	Réglage automatique	Fenêtre d'affichage	Alimentation en sel régénérant
0	1	\ \ L	Le sel régénérant est inutile.
0 - 1	2 - 10	\ \ L à \ \ L	Ajout de sel régénérant dans le réservoir prévu à cet effet.(prérglage en usine)

Si vous utilisez un produit de lavage contenant du sel régénérant, le réglage automatique de l'adoucisseur d'eau sur "1" permet de désactiver le voyant de contrôle Sel.

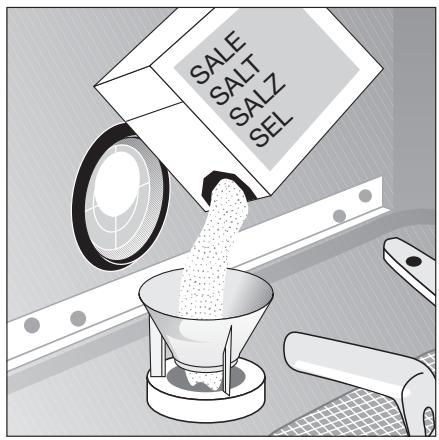

Remplissage du réservoir de sel régissant

Si vous utilisez séparément un produit de lavage et du sel régénérant, versez le sel spécifique :

• Avant la première utilisation du lave-vaisseau.
• Quand le voyant de contrôle pour Sel s'allume sur le bandeau de commande.
• Ouvrez la porte, retirez le panier inférieur.
• Dévissez et ôtez le bouchon du réservoir de sel.
• Uniquement lors de la première utilisation :

Remplissez entièrement d'eau le réservoir de sel.

1. Placez l'entonnoir livré avec l'appareil sur le réservoir de sel.

Versez le sel régénérant dans le réservoir de sel (env. 1,0-1,5 kg). Ne replissez pas le réservoir de sel spécial de manière excessive.

L'eau qui déborde lors du remplissage du réservoir de sel par du sel spécial régénérant s'écoule dans le fond de l'appareil. Cette eau sera vidangée au départ du prochain programme de lavage.

1. Nettoyez l'ouverture du réservoir des éventuels restes de sel.
2. Révissez soigneusement le bouchon du réservoir de sel à fond, afin d’éviter que du sel parvienne dans l’eau de rinçage. La conséquence en serait des verres troubles. Pour cette raison, lancez un programme de lavage après avoir rempli le réservoir de sel. De la sorte, l’eau salée et les grains de sel ayant débordé seront évacués.

En fonction de la granulométrie, plusieurs heures peuvent s'écouler avant que le sel ne se soit dissous dans l'eau et que le voyant du Sel Spécial S éteigne à nouveau. Le réglage de l'adoucisseur et la consommation de sel dépendent de la durée locale de l'eau.

Le produit de rinçage

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

Il existe deux façons différentes d'utiliser le produit de rinçage :

• Si vous utilisez un produit de lavage contenant déjà un produit de rinçage, versez-le dans le distributeur de produit de lavage.
• Dans ce cas, le distributeur de produit de rincege doit être désactivé.
• Si vous utilisez un produit de lavage et du produit de rincege séparément, versez le produit de rincege dans le distributeur prévu à cet effet.
• Dans ce cas, le distributeur de produit de rincege doit être activé.
• Réglez le dosage du produit de rinçage.

Utilisez exclusivement un produit de rinçage pour lave-vaisselle. Ne versez jamais d'autres produits (par exemple extrait de vinaigre), ou du produit de lavage dans le distributeur de produit de rinçage. Cela endommagerait l'appareil.

Réglage de l'utilisation du produit de rinçage

Certains appareils sont équipés d'une touche « 3 en 1 »

Si vous utilisez du produit de lavage en pastille 3 en 1 et que vous sélectionnez la touche « 3 en 1 », le distributeur de produit de rinçage ne doit pas être désactivé (voir fonction « 3 en 1 »).

1. Appuyez sur la touche MARCHE/ARRET.

Le voyant correspondant s'allume.

Si d'autres voyants s'allument, un programme de lavage est activé. Désactivez le programme de lavage (RESET):

Maintenez simultanément les touches de fonction 2 et 3 pendant environ une seconde.

Tous les autres voyants s'éteignent.

1. Maintenez simultanément les touches de fonction 2 et 3 enfoncées.

Les voyants correspondants aux touches de fonction de 1 à 3 clignotent.

1. Appuyez sur la touche de fonction 2.

Le voyant correspondant clignote.

La fenêtre d'affichage indique le réglage en cours.

0 d	Le distributeur de produit de rinceage est activé
1 d	Le distributeur de produits de rinceage est désactivé (prérglage en usine)

1. Une pression sur la touche de fonction 2 active ou désactive le distributeur de produit de rinçage.
2. Dès que la fenêtre d'affichage indique le réglage désiré, appuyez sur la touche MARCHE/ARRET. Le réglage du produit de rinçage est alors mémorisé.

Remplissage du distributeur de produit de rangement

Si vous utilisez séparément du produit de lavage et du produit de rinçage, versez le produit de rinçage :

• Avant la première utilisation du lave-vaisselle
• Quand le voyant de contrôle

s'allume.

Le réservoir de produit de rinçage se trouve sur la face intérieure de la porte du lave-vaisselle.

1. Ouvrez la porte.
2. Appuyez sur la touche de déverrouillage du réservoir de produit de rinceage.
3. Ouvrez entièrement le couvercle du réservoir de produit de rinceage.
4. gne en pointillé) qui correspond à une quantité maximale de remplissage d'environ 140 ml.
5. Refermez le couvercle et appuyez-dessus jusqu'au verrouillage.
6. Epongez soigneusement tout débordement pour éviter une formation excessive de mousse lors d'un futur lavage.

Utilisez uniquement du produit de rinceage spécial lave-vaisselle. Tout autre produit risque d'endommager votre appareil.

Régler la dose de produit de remplissage

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage. L'admission du produit de rinçage se fait automatiquement. Vous pouvez régler le dosage de 1 à 6. À la livraison, votre appareil est réglé sur la position 4. Ne modifiez le dosage que si vous constatez de mauvais résultats de rinçage.

1. Ouvrez la porte du lave-vaissette.
2. Appuyez sur la touche de déverrouillage du réservoir de produit de rinceage.
3. Ouvrez entièrement le couvercle du réservoir de produit de rinceage.
4. Réglez le dosage.
5. Refermez le couvercle et appuyez dessus jusqu'au verrouillage.
6. Epongez soigneusement si du produit de rinçage s'est écoulé pour éviter une formation excessive de mousse lors d'un futur lavage.

Utilisation journalière

• Faut-il compléter le sel régénérant ou le produit de rinçage?
• Disposez les couverts et la vaisselle dans le lave-vaisselle
• Remplissez le réservoir de produit de lavage pour lave-vaisselle
• Sélectionnez un programme de lavage convenant aux couverts et à la vaisselle
• Lancez le programme de lavage

Disposez les couverts et la vaisselle

Les éponges, serviettes de ménage et tous les objets susceptibles de se saturer en eau, ne peuvent pas être lavés au lave-vaisse.

Pour le lavage au lave-vaisselle, les couverts/la vaisse qui seront
ne convennent pas:	convennent sous réserves:
- Les couverts avec poignées en bois, corne, porcelaine ou nacre- Les pièces en plastique ne résistant pas à la chaleur- Les couverts ancients, dont le mastic d'assemblage est fragile à l'eau chaude- La vaisse ou les couverts collés- Les objets en étain ou en cuivre- Les cristaux- Les pièces en acier sensibles à la corrosion- Les planchettes en bois- Les objets d'art	- Ne lavez de la vaisse en faïence au lave-vaisselle que si elle est garantie comme convenant pour lave-vaisselle par le fabricant.- Les décorrs vernis peuvent pârir en cas de lavages fré-quents au lave-vaisselle.- Les pièces en argent et aluminium tendent à changer de couleur au lavage. Les restes d'aliments, tels que p. ex. le blanc d'œufs, le jaune d'œufs, la moutarde, provo-quent souvent des changements de couleur ou des taches sur l'argent. Pour cette raison débarrasssez, tous jours les pièces en argent des restes d'aliments si elles ne sont pas lavées immédiatement après'utilisation.- Certaines sortes de verre peuvent devenir opaques après de nombreux lavages.

Avant de disposer la vaisselle : - enlevez les restes grossiers d'aliments - faites tremper les casseroles contenant des restes d'aliments brûlés. Lors de la disposition de la vaisselle et des couverts, veillez à ce que : - la vaisselle et les couverts ne puissent pas générer la rotation des bras d'aspersion. - les récipients tels que tasses, verres, casseroles, etc., soient disposés avec l'ouverture vers le bas, afin que l'eau puisse s'écouler facilement - la vaisselle et les couverts ne s'enchevaient ou ne s'imbriquaient pas les uns dans les autres - les verres ne se touchent pas afin d'éviter les bris de verre et la formation des taches de contact qui peuvent se produire au séchage - placer les petits objets (p. ex. couvercles) soit placés dans le panier à couverts

Panier à couverts

Ne placez pas de pièces longues dans le panier à couverts. Cela pourrait bloquer le bras de lavage et être une source de danger, en particulier pour les enfants. Ils doivent pour cette raison être placés dans le panier supérieur.

Afin que chaque face de couverts puisse être aspergée d'eau, vous pouvez

1. insérez l'élément grille sur le panier à couverts
2. placez les couteaux courts, les fourchettes et les cuillères avec la poignée vers le bas sur la grille du bac à couverts.

Certains modèles de lave-vaisselle ont des paniers à couverts sans grille à couverts.

Disposition de la vaisselle (casserole, poêles et grandes assiettes)

Placez les grandes pièces de vaisselle très sales dans le panier inférieur (Assiettes jusqu'à un diamètre de 29 cm).

Votre lave-vaisselle dispose de l'une des deux variantes de panier inférieur suivantes

Variante 1 : le support à assiettes à l'arrière du panier inférieur est extractible

Afin de placer plus facilement les récipients les plus grands, il est également possible

• de retirer le support à assiettes arrière du panier inférieur.
• de déplacer latéralement le panier à couverts dans le panier inférieur.

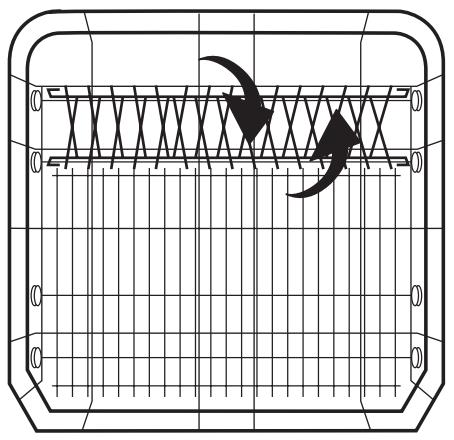

Variante 2 : le support à assiettes à l'arrière du panier inférieur est rabattable

Afin de placer plus facilement les récipients les plus grands, il est également possible :

• de rabattre les rayonnages du support à assiettes arrêté du panier inférieur.
• de déplacer latéralement le panier à couverts dans le panier inférieur.

Disposition de la vaisselle (tasses, verres,...)

Placez les petites pièces de vaisselle, fragiles et les longs couverts dans le panier supérieur.

• Disposez les pièces de vaisselle en quinconce sur les supports à tasses amovibles et en dessous de ceux-ci afin que l'eau de lavage atteigne toutes les pièces de vaisselle.
• Pour les pièces de vaisselle hautes, rabattez les supports à tasses.
• Les verres à vin, les verres à champagne ainsi que les verres à cognac peuvent être maintenus ou suspendus aux armatures des supports à tasses.
• Les verres, gobelets, etc. peuvent également être placés sur les deux rangées d'ergots à gauche dans le panier supérieur.

Réglage en hauteur du panier supérieur

	Hauteur maximale de la vaisse dans le panier supérieur	le panier inférieur
avec le panier supérieur soulevé	22 cm	30 cm
avec le panier supérieur abaissé	24 cm	29 cm

Le réglage en hauteur est également possible avec panier chargé.

Mise en position du panier supérieur:

1. Sortez entièrement le panier supérieur.
2. Soulevez le panier supérieur à l'aide de la poignée jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans la position inférieure.

Mise en position haute du panier supérieur:

1. Sortez entièrement le panier supérieur.
2. Soulevez le panier supérieur à l'aide de la poignée jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans la position supérieure.

Remplissage du produit de lavage

N'utilisez que des produits de lavage pour des lave-vaisselles ménagers.

Le produit de lavage est dangereux!

Le réservoir de produit de lavage doit être rempli avant chaque programme de lavage, à l'exception du programme prélavage. Le produit de lavage est libéré automatiquement au cours du programme de lavage.

Veuillez respecter les recommandations de dosage et de stockage du fabricant mentionnées sur les emballages des produits de lavage.

Le réservoir de produit de lavage se trouve sur la partie intérieure de la porte du lave-vaisselle.

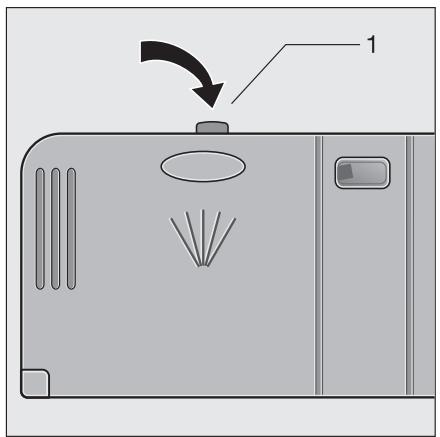

1. Si le couvercle est verrouillé :

Appuyez sur la touche de déverrouillage (1). Le couvercle s'ouvre.

1. Versez le produit de lavage dans le réservoir. Des traits horizontaux servent de repère pour le dosage:

«20» correspond à env. 20 ml de produit de lavage, «30» correspond à env. 30 ml de produit de lavage.

1. Refermez le couvercle et appuyez-dessus jusqu'au verrouillage.

Pour les programmes avec prélavage, vous avez la possibilité d'ajouter du produit de lavage dans le compartiment annexe (2). Ce produit de lavage agira dès le prélavage.

Recommandations générales

Ces produits sont des tablettes qui combinent les fonctions détergent / aide au rinçage et sel.

1. Avant d'utiliser ces produits, vous devriez d'abord vérifier que la durée de l'eau de votre alimentation en eau est compatible avec l'utilisation de ces produits en vous référant aux instructions fournies par le fabricant du détergent (Voir sur l'emballage).
2. Ces produits doivent être scrupuleusement utilisés en respectant les instructions données par le fabricant du détergent.

Ne placez pas les tablettes dans le bac ou le panier des couverts car vous obtiendriez un mauvais résultat de lavage. Les tablettes devraient être placées dans le doseur à détergent. 3. Si vous rencontrez des problèmes la première fois que vous utilisez les produits "3 en 1", veuillez prendre contact avec la ligne service clientèle du fabricant du détergent (le numéro de téléphone est indiqué sur l'emballage).

Recommandations particulières

Quand vous utilisez des produits aux fonctions combinées, les témoins indiquant l'aide au rinçage et le sel ne sont plus nécessaires. C'est pourquoi il est peut-être utile de déconnecter l'aide au rinçage - nous vous rappelons que seuls quelques lave-vaiselle ont cette fonction - et de sélectionner le paramétrage de dureté de l'eau le plus bas possible.

Pour plus d'informations, merci de vous reporter à la notice d'utilisation.

Si vous décidez de repasser à l'utilisation d'un système détersif classique, nous vous conseillons :

• de remplir à nouveau les deux compartiments des sels et de l'aide au rinçage.
• de changer le paramétrage de durée de l'eau sur la position la plus élevée possible et de faire tourner trois cycles normaux sans charge.
• de réajuster le paramétrage de durée de l'eau en fonction des conditions spécifiques à votre région (comme indiqué dans la notice d'utilisation).

Produits de lavage compacts

Les produits de lavage pour lave-vaisse peuvent se diviser en deux catégories principales selon leur composition chimique:

• les produits de lavage alcalins traditionnels, à base de substances corrosives.
• les produits de lavage compacts faisant alcalins, à base d'enzymes naturelles.

Associés à des produits de lavage compacts, les programmes de lavage à 50°C préservent l'environnement et ménagent votre vaisselle car ils sont tout spécialement adaptés aux propriétés détergentes des enzymes du produit de lavage compact. C'est la raison pour laquelle les programmes de lavage à 50°C associés à des produits de lavage compacts permettent d'obtenir les mêmes résultats que les programmes à 65°C.

Pastilles de lavage

Les pastilles de lavage de divers fabricants se dissolvent plus ou moins rapidement. Il est de ce fait possible que certaines pastilles ne libèrent pas tout leur pouvoir détergent lors des programmes courts. En cas d'utilisation de pastilles de lavage, choisissez par conséquent des programmes de lavage avec prélavage.

Programmes de lavage automatiques

Pour les programmes de lavage AUTOMATIQUES, on utilise la turbidité de l'eau de lavage pour déterminer dans chaque mesure si la vaisselle est sale.

A faible chargement de vaisselle peu sale, les étapes de programme « Prélavage », « Lavage » et « Rinçage intermédiaire » durent moins longtemps et la consommation d'eau est moindre.

A plein chargement de vaisselle très sale, les étapes de programme « Prélavage », « Lavage » et « Rinçage intermédiaire » durent plus longtemps et la consommation d'eau est plus élevée.

Pour cette raison, la durée du programme ainsi que la consommation d'eau et d'énergie des programmes AUTOMATIQUES peuvent varier dans les plages indiquées (voir Tableau des programmes).

De la sorte, on obtient toujours un lavage optimal de la vaisselle pour une faible consommation d'eau et d'énergie.

En fonction du degré de saleté de la vaisselle, les programmes AUTOMATIQUES permettent par ailleurs d'ajuster automatiquement la température de l'eau de rinçage entre 50°C et 65°C.

Sélectionner le programme de lavage (tableau des programmes)

Sélectionnez le programme de lavage approprié à l'aide du tableau suivant :

Type deVAisselle:	Service de table et de cuisson		Vaissselle sans lescasseroles	Service de table et de cuisson	Service à café etvaisselle de surprise-partie
en plus:	-	-	-	de la vaisselesensible à lachaleur	des verresfragiles
Type desalissure:	très sale;Restes d'aliment séchés et en particulier le blanc d'oeuf et l'amidon	De fortement ànormalementsale,Restes d'aliment séchés	vaisselle récemmentutilisée,normalementvoire légèrementsale	normalementsale	légèrementsale
			particulièrementapproPRIÉe en cas d'utilisation ded Produits de nettoyage compacts.
Programme delavageapproPRIÉ:	↓	↓	↓	↓	↓
	70°	65°-50°SENSOR3)	65°→4)	50°→5)	40°
Déroulement duprogramme :1)	PrélavageNettoyage2x rinceagéintermédiaireRinçage finalSéchage	PrélavageNettoyageRinçage intermédiaireRinçage finalSéchage	-Nettoyage-	PrélavageNettoyageRinçage intermédiaireRinçage finalSéchage	-Nettoyage2x rinceagéintermédiaireRinçage finalSéchage
Données deconsommation :2)	↓	↓	↓	↓	↓
Durée 6)	110 – 120 min.	90 – 110 min.	30 minutes	120 – 130 min.	73 minutes
Energie	1,75 – 1,95 kWh	1,10 – 1,40 kWh	0,8 kWh	0,95 – 1,05 kWh	0,9 kWh
Eau	19 – 21 litres	12 – 19 litres	9 litres	13 – 15 litres	14 litres

1) Les phases du programme de lavage font un bruit plus ou moins silencieux dans la mesure où la vaisselle suivant les phases de lavage est lavée plus fortement sur une courte durée pour obtenir un meilleur résultat. 2) Les données de consommation ont été calculées dans des conditions conformes aux normes. Ils dépendent de la charge du panier de vaisselle. C'est pourquoi des variations sont possibles en fonction des conditions présentes sur le terrain. 3) Programme de lavage AUTOMATIQUE 4) Ce programme n'est pas adapté pour les restes d'aliments séchés 5) Programme de test 6) Lorsque le niveau de durée est réglé électroniquement à 10, le temps de parcours du programme peut se prolonger quelque peu.

Démarrer le programme de lavage

1. Vérifiez que la vaisselle et les couverts sont disposés correctement de façon à permettre aux bras de lavage de tourner librement.
2. Ouvrir complètement le robinet d'arrivée d'eau.
3. Fermer la porte.
4. Appuyer sur la touche MARCHE/ARRET.

L'évitant correspondant s'allume.

1. Appuyer sur la touche du programme sélectionné (voir "tableau des programmes").

Le voyant correspondant s'allume. Après environ 3 secondes, le programme de lavage sélectionné démarre.

La durée du programme affichée dans la fenêtre d'affichage se réajustera eventuellement au cours du lavage en fonction de la charge, du degré de salissure, etc.

Si, après le départ du programme, la fenêtre d'affichage indique des anomalies, veuillez vous reporter à la rubrique "Que faire, si...".

Modifier/interrompre/arrêter un programme de lavage

Modifiez ou interrompez un programme de lavage en cours seulement si c'est absolument nécessaire. L'air ayant pénétré dans l'appareil après avoir reféré se dilate. Cela peut provoquer un écoulement d'eau dans la cuve au fond de l'appareil et eventuellement activer le système anti-inondations.

Modifier le programme de lavage

Il est possible de modifier le programme de lavage dans les 3 premières secondes après l'avoir sélectionné, en appuyant brièvement sur la touche du nouveau programme.

Pour modifier le programme de lavage ultérieurement, procédez de la manière suivante:

1. Maintenir la touche du nouveau programme de lavage sélectionné enfoncée.

Le voyant du programme de lavage en cours clignote.

Après quelques secondes, seul le voyant du nouveau programme de lavage sélectionné reste allumé.

1. Relacher la touche.

Le nouveau programme de lavage sélectionné démarre.

Interrompre le programme de lavage en ouvrant la porte du lave-vaisselle

L'ouverture de la porte peut provoquer un dégagement de vapeur chaude. Danger de brûlure par aspersion! Ouvrir la porte avec précaution.

1. Ouvrir la porte du lave-vaiselle.

Le programme de lavage s'interrompt.

1. Fermer la porte.

Le programme de lavage se poursuit.

Interruption du programme de lavage (RESET)

1. Maintenir simultanément les touches de fonction 2 et 3 enfoncées.

Le voyant de la phase de programme de lavage en cours clignote quelques secondes, puis s'éteint.

1. Relâcher les touches de fonction.

Le programme de lavage est interrompu.

La déactivation du lave-vaisselle interrupt seulement le programme de lavage mais ne l'annule pas. Quand il est réactivé, le programme de lavage se poursuit.

Sélection et modification du départ différé

Il est possible, à l'aide de la fonction « Départ Différé », de retarder le départ du programme de lavage jusqu'à un maximum de 19 heures.

Programmer le départ différé :

1. Appuyez sur la touche MARCHE/ARRET.
2. Appuyez sur la touche DEPART DIFFERE.

Appuyez sur la touche START plusieurs fois jusqu'à ce que la fenêtre d'affichage indique par clignotement le nombre d'heures auxquelles vous souhaitez que le programme de lavage démarre.

1. Appuyer sur la touche du programme sélectionné.

Dans la fenêtre d'affichage clignote brièvement la durée du programme de lavage sélectionné, puis à nouveau le départ différé sélectionné.

Dès que le nombre d'heures correspondant au départ différé devient fixe, la sélection du départ différé est activée.

Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

Modifier le départ différé :

Tant que le décompte du départ différé n'est pas terminé et que le programme de lavage n'a pas démarré, vous pouvez encore modifier à l'aide de la

Annuler la sélection du départ différé :

Tant que le programme de lavage n'a pas démarré, vous pouvez encore annuler la sélection du départ différé. Appuyez sur la touche

Appuyez sur la touche START jusqu'à ce que la durée du programme de lavage sélectionné apparaisse dans la fenêtre d'affichage. Le programme de lavage sélectionné démarre alors aussitôt.

Modifier le programme de lavage après une sélection de départ différé :

Tant que le programme de lavage n'a pas démarré, vous pouvez encore modifier la sélection du programme de lavage en appuyant sur la touche du programme correspondant.

1. Maintenir la touche du nouveau programme sélectionné enfoncée.

Dans un premier temps, seul le voyant correspondant au programme de lavage déjà sélectionné clignote.

Quelques secondes plus tard, seul le voyant du nouveau programme de lavage sélectionné s'allume.

1. Relacher la touche.

Dès que le décompte s'est écoulé, le nouveau programme de lavage sélectionné démarre automatiquement.

Reconnaissance de charge

Lorsqu'un programme de lavage démarre bien que le panier supérieur et/ou le panier inférieur ne soient que partiellement chargés, la haute technologie électronique équipant cet appareil adapte la quantité d'eau de lavage ainsi que la durée du programme de lavage à la quantité de vaisselle. De la sorte, il est possible de laver également une petite quantité de vaisselle rapidement et économiquement. À demi-charge (6 couverts normalisés), on économise environ 2 litres d'eau et 0,2 kWh.

Fin de programme

Lorsque à la fin du programme, la fenêtre d'affichage indique «0».

1. Appuyez sur la touche ①. Le voyant ① s'éteint.

À la fin du programme, de la vapeur brûlante peut s'échapper à l'ouverture de la porte. Aussi :

1. Ouvrez la porte avec précaution.

Retrait de la vaisselle

• Ouvrez la porte et attendez 15 minutes avant de retirer la vaisselle: vous éviterez de vous brûler et vous obtiendrez plusieurs résultats de séchage.
• Videz d'abord le panier inférieur, puis le panier supérieur. Vous évitez ainsi que de l'eau résiduelle ne s'égoutte sur la vaisselle placée dans le panier inférieur et ne laisse des traces de gouttelettes sur celle-ci.

Entretien et nettoyage

Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et si nécessaire, uniquement avec des détergents doux. N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc.).

Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide.

Nettoyage du filtre

Les filtres sont situés au fond de la cuve. Ils doivent être nettoyés très régulièrement. Des filtres non nettoyés nuisent au résultat de lavage.

1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaisselle se compose d'un filtre mixte grossier/fin, d'un microfiltre et d'un filtre plat.
3. Tournez la poignée de l'ensemble filtre mixte grossier/fin et microfiltre d'1/4 de tour vers la gauche puis soulevez le tout.
4. Saisissez le filtre mixte grossier/fin (1) par la poignée annulaire et retirez-le du microfiltre (2)
5. Nettoyez soigneusement tous les filtres sous l'eau courante.
6. Retirez le filtre plat (3) en le soulevant et nettoyez-le sous l'eau courante des deux côtés.
7. Replacez le filtre plat en vérifiant que les bords du filtre s'appliquent correctement sur le fond de la cuve.
8. Placez le contrôle grossier/fin dans le microfiltre et assemblez-les.
9. Remettez l'ensemble de ces 2 filtres et verrouillez le tout en basculant le levier dans le sens des aiguilles d'une montre jusqu'à la butée.

Ne faites jamais fonctionner l'appareil sans les filtres.

Que faire quand…

Si vous constatez une anomalie dans le lavage ou le fonctionnement de votre appareil, consultez les indications données dans cette notice d'utilisation avant de faire appel au Service Après-Vente. Dans la majorité des cas, vous pourrez y remédier vous-même.

Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprèsVente.

Signalisation des messages d'erreur

Si certains voyants décrits dans le tableau ci-dessous s'allument ou clignotent sur le bandeau de commande, il est eventuellement possible de remédier vous-même à l'anomalie :

Symptôme	Cause possible	Solution
Levoyant du programme de lavage sélectionné clignote, la fenêtre d'affichage indique le code d'erreur , 10, l'eau n'arrive pas dans le lave-vaisselle.	Le robinet d'arrivée d'eau est bouché ou entartré.	Nettoyer le robinet d'arrivée d'eau.
	Le robinet d'arrivée d'eau est fermé.	Ouvrir le robinet d'arrivée d'eau.
	Le filtrtre (si votre apparIEL en est équipé) situé à l'entrée du tuyau sur le robinet d'eau est bouché.	Nettoyer ce filtrtre.
	Les filtres situés au fond de la cuve sont bouchés.	Appuyer sur la touche du programme de lavage en cours ; puis interrompree le programme de lavage en appuyant sur RESET (voir chapitre : démarrer le programme de lavage) ; Nettoyer les filtres (voir chapitre : nettoyage des filtres).
	Le tuyau d'alimentation d'eau n'est pas installé correctement.	Vérifier la disposition du tuyau.
Levoyant du programme de lavage sélectionné clignote, la fenêtre d'affichage indique le code d'erreur , 20.	Le siphon est bouché.	Nettoyer le siphon.
	Le tuyau d'évacuation d'eau n'est pas installé correctement.	Vérifier la disposition du tuyau.
La fenêtre d'affichage indique le code d'erreur , 30.	Le système anti-inondation est activé.	Fermer le robinet d'arrivée d'eau et contacter le service après vente.

Après avoir remédié au code erreur ou appuyer sur la touche du programme de lavage en cours. Le programme de lavage se poursuit.

Si l'anomalie se produit, veuillez contacter le service après-vente.

Pour tout autre anomalie, veuillez contacter le service après vente et lui décrire le type d'anomalie.

Symptômes	Cause possible	Solutions
Le programme ne démarre pas.	La portedu lave-vaisselle n'est pas fermée correctement.	Refermez la porte.
	La fiche secteur n'est pas branchée.	Branchez la prise.
	Le fusible de l'installation électrique de la mai-son n'est pas en bon état.	Remplacez le fusible.
	Pour les modèles de lave-vaisselle avec départ différé: un départ différé est sélectionné.	Si la vaisselle doit être rincée immédiatement, pour les apparciels - avec multiafficheur, régler l'heure de départ sur 0 heures. - sans multiafficheur, effacer la pré-sélection de l'heure de départ.
Des taches de rouille sont visibles à l'intérieur de la cuve.	L'intérieur de la cuve est en acier inoxydable. Des taches de rouille dans la cuve ne peuventvenir que de rouillevenue de l'extérieur (particules de rouille de la tuyauterie d'eau, de cas-seroles, couverts, etc.). Eliminez de teltes taches à l'aide d'un produit de nettoyage pour acier inoxydable du commerce.	Ne lavez que des couverts et de la vaisselle convenant pour lave-vaisselle.
		Fermez correctement le couvercle du réservoir pour Sel spécial de régénération.
Sifflement pendant le lavage.	Le sifflement ne gène pas.	Employer un détergent d'une autre marque.

La vase n'est pas propre.

• Le programme sélectionné ne convient pas au type de salissure sur la vaisselle.
• La vaisselle n'est pas correctement placée. Les paniers à vaisselle ne peuvent pas être surchargés.
• Les filtres ne sont pas propres ou sont mal placés.
• Le produit de lavage n'est pas correctement dosé ou ne convient pas au lavage en lave-vaisselle.
• En cas de dépôts de calcaire sur la vaisselle : le réservoir de sel régénérant est vide ou l'adoucisseur est mal réglé.
• Le tuyau d'écoulement n'est pas placé correctement.

La vase ne s'est pas ou ne brille pas.

• La vasque est restée trop longtemps dans l'appareil.
• Le réservoir pour le liquide de rinçage est vide.

Les verres présentent des stries, des taches blanchâtres ou un dépôt aux reflets bleus.

• Dosez correctement la quantité de produit de finissage.

Les verres présent des taches d'eau sèchée.

• Augmentez le dosage de produit de rinçage.
• Vérifiez que le produit de lavage est correctement dosé et convient au lavage en lave-vaisse.

Caractéristiques techniques

Capacité:	12 couverts normalisés y compris vaisselle de service
Pression d'eau autorisé:	1-10 bar (=10-100 N/cm² = 0.1-1.0 MPa)
Raccordement électrique:	Les informations concernant le raccordement électrique se trouvent sur la plaque signalétique placée sur le côte droit de la porte du lave-vaisselle.
Lave-vaisselle: «pose-libres»
Dimensions:	850 x 600 x 600 (H x L x P en mm)
poids max.:	54 kg
Lave-vaisselle intégrables et habitillables
Dimensions:	820 – 880 x 596 x 570 (H x L x P en mm)
poids max.:	50 kg
Lave-vaisselle encastrés entièrement intégrables
Dimensions:	820 – 880 x 596 x 546 - 550 (H x L x P en mm)
poids max.:	50 kg

Cet appareil est conforme aux directives communautaires suivantes:

73/23/CEE du 19.02.1973 - Directive basse tension et modifications successives 89/336/CEE du 03. 05. 1989 concernant la compatibilité électromagnétique et modifications successives (y compris directive modificatrice 92/31/CEE)

• Directive CME

Indications à l'attention des instituts d'essai

L'essai selon la norme EN 60704 doit être effectué à pleine charge avec le programme de test (voir tableau des programmes).

Les essais selon la norme EN 50242 doivent être effectués avec le bac à sel de l'adoucisseur d'eau plein, avec le bac d'alimentation du produit de rinçage plein et avec le programme de test (voir tableau des programmes).

	Pleine charge:12 couverts, y compris la vaissele de service	Mi-charge:6 couverts, y compris la vaissele de service,avec un emplacement sur deux laissé libre
Dosage du produit de lavage:	5g + 25g (type B)	20g (type B)
Réglage du produit de rinçage:	4 (type III)	4 (type III)

Exemple de rangement: Panier supérieur *

Exemple de rangement: Panier supérieur *

*Le cas échéant, déplacer le rangement des tasses de la droite vers la gauche. Ce faisant, il est impératif que les tasses soient disposées à la même hauteur!

Exemple de rangement: Panier inférieur

Exemple de rangement: Panier à couverts

Certains modèles de lave-vaisselle possèdent des paniers à couverts non éc. Equipés d'une grille.

Installation du lave-vaisse

• Le lave-vaisselle doit bien reposer sur le sol et être mis à niveau sur un sol bien stable.
• Dévisser les pieds régibles afin de compenser les inégalités du sol et d'adapter la hauteur de l'appareil aux meubles adjacents :
• ère de l'appareil doivent être réglés de l'avant de l'appareil à l'aide d'un tournevis.
• Le tuyau d'évacuation, le tuyau d'arrivée d'eau et le câble d'alimentation électrique doivent pouvoir bouger librement à l'intérieur du retour de socle, afin de n'être ni écrasés ni pliés.
• Le lave-vaisseau doit en outre être vissé solidement au plan de travail de la cuisine ou aux meubles adjacents. Cette mesure est absolument nécessaire afin de garantir la sécurité contre le basculement requise par les prescriptions VDE.

En fonction de leur type de construction, les lave-vaiselles sont à installer comme suit:

Lave-vaisselle intégrable

(voir gabarit de montage en annexe)

On peut garnir la porte de l'appareil à l'aide d'une plaque de bois/plaque de garnissage aux dimensions suivantes:

Largeur:	591 – 594 mm
Epaisseur:	16 – 24 mm
Hauteur: (variable)	dépend de	- la hauteur de niche - la hauteur du socle - l'adaptation au tracé des joints des meubles adjacentsa La hauteur exacte doit être mesurée sur place par rapport aux meubles adjacentsc
Poids:	max. 8 kg

Si la longueur de la plaque de garnissage dépasse 600 mm, la porte de l'appareil ne peut plus être entièrement ouverte (la plaque de garnissage bute contre le socle).

Dans ce cas, il faut découvrir le socle (voir gabarit de montage) ou employer le jeu de ferrures BLT 60 pour la porte plus longue. Vous pouvez obtenir celui-ci sous le numéro de pièce de rechange 911 239 008.

Lave-vaisselle encastrable

voir instructions de montage annexées)

Les appareils independents sur socle

peuvent être installés sans fixation supplémentaire.

Si le lave-vaisselle est installé directement à côté d'une cuisinière à gaz ou à charbon, un panneau thermiquement isolant non combustible doit être placé entre la cuisinière et le lave-vaisselle à niveau avec l'arête supérieure du plan de travail (profondeur 57,5 cm). Le panneau doit être recouvert d'un film d'aluminium du côté de la cuisinière.

Si le lave-vaisselle doit être installé en dessous d'un plan de travail de cuisine, vous devez enlever le plan de travail d'origine du lave-vaisselle comme suit:

1. Dévissez les vis des équerres de butée de la paroi arrêté (1).
2. Faites glisser le plan de travail de l'appareil vers l'arrière sur environ 1 cm (2).

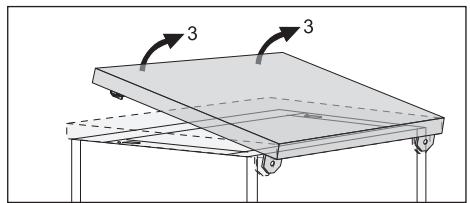

3. Soulevez le plan de travail à l'avant (3) et retirez-le.

Si le lave-vaisselle est utilisé plus tard comme appareil indépendant, le plan de travail d'origine doit être remis en place.

Le socle des appareils indépendants n'est pas réglable en hauteur.

Arrivée d'eau

Le lave-vaisselle possède des dispositifs de sécurité qui empêchent le reflux de l'eau de lavage dans le réseau de distribution d'eau potable et sont conformes aux prescriptions de sécurité en vigueur en matière de sécurité hydraulique.

• Le lave-vaisselle peut être alimenté en eau froide et en eau chaude jusqu'à 60°C max.
• Le lave-vaisse ne peut pas être raccordé à un chauffe-eau.

Pression d'eau admissible

Pression d'eau minimale admissible: 1 bar (=10 N/cm2=100 kPa)	Si la pression de l'eau est inférieure à 1 bar, veuillez demander conseil à votre installer.
Pression d'eau maximale admissible: 10 bars (=100 N/cm2=1 MPa)	Si la pression de l'eau est supérieure à 10 bars, un réducteur de pres-sion doit être installé en avant de l'appareil (disponible en option chez votre vendeur).

Raccorder le tuyau d'alimentation

Le tuyau d'alimentation ne peut pas être plié, écrasé ni enroulé sur lui-même lors du raccordement.

Raccordez le tuyau d'alimentation avec le raccord visse pour flexible (ISO 228-1:2000) à un robinet d'eau avec filet male (3/4 pouce). Le flexible d'alimentation est équipé d'un raccord pouvant être soit en plastique soit en métal :

• Le raccord plastique du tuyau de raccordement à visser sur le robinet peut seulement être serré manuellement.
• Le raccord métal du tuyau de raccordement à visser sur le robinet doit impérativement être serré à l'aide d'un outil. Puis vérifier l'étanchéité visuellement (s'assurer que le robinet d'eau ne perd pas).

Afin que la prise d'eau ne soit pas limitée dans la cuisine, nous recommandons d'installer un robinet d'eau supplémentaire ou de monter une dérivation sur le robinet d'eau existant.

• Si le tuyau d'arrivée d'eau fourni est trop court pour votre installation, utilisez exclusivement un tuyau complet normalisé disponible auprès de votre vendeur. Ne le coupez en aucun cas.

Le chapitre suivant concerne uniquement les lave-vaisselle qui ont un clapet de sécurité au raccord visse au niveau du robinet d'eau :

Tuyau d'alimentation avec clapet de sécurité

Après avoir raccordé le tuyau d'alimentation à double conduit, le clapet de sécurité se situe directement au contact du robinet. De ce fait, le tuyau d'alimentation n'est sous pression que pendant l'alimentation en eau. Si à ce moment-là le tuyau d'alimentation devait ne pas être étanche, le clapet de sécurité interrompt l'arrivée d'eau et la pompe de vidange du lave-vaisselle se met en marche.

Pour la pose du tuyau d'alimentation, prière de respecter les consignes suivantes :

• La distance entre le bord inférieur du clapet de sécurité et la surface au sol du lave-vaiselle doit être supérieure à 30 cm :
• À l'intérieur du tuyau d'alimentation à double conduit, il y a le câble électrique pour le clapet de sécurité. Ni le tuyau d'alimentation, ni le clapet de sécurité ne doit être plongé sous l'eau.
• En cas de défectuosité du tuyau d'alimentation, retirer immédiatement la fiche secteur.
• Le tuyau d'alimentation avec clapet de sécurité ne doit être remplacé que par un spécialiste/le service après-vente.
• Poser le tuyau d'alimentation de telle manière qu'il ne soit jamais situé plus haut que le bord inférieur du clapet de sécurité.

Tuyau d'évacuation

Le tuyau d'évacuation ne peut être ni plié, ni écrasé, ni replié sur lui-même.

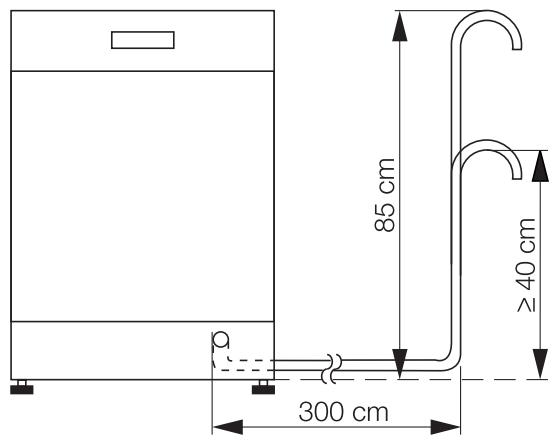

Raccordement du tuyau d'évacuation : hauteur maximum : 1 mètre. - hauteur minimum nécessaire, 40 cm.

Tuyaux de prolongement

• Les tuyaux de prolongement sont disponibles chez votre magasin vendeur. Le diamètre intérieur des flexibles de prolongement doit être de 19mm
• Les tuyaux de prolongement peuvent au maximum être posés sur 3 m à l'horizontal et la hauteur maximale admissible pour le raccordement du flexible d'évacuation est alors de 85 cm.

Raccordement au siphon

• L'embout du flexible d'évacuation (ø 19 mm) s'adapte sur tous les types courants de siphon. Le diamètre extérieur du raccordement au siphon doit être d'au moins 15 mm.
• Le flexible d'évacuation doit être fixé au raccordement de siphon à l'aide du collier de serrage.

Évacuation de l'eau dans le cas d'un lave-vaisselle encastré en hauteur

Si le lave-vaisselle est encastré en hauteur et si la hauteur du raccordement du tuyau d'évacuation est inférieure à 30 cm, le kit ET 111099520 doit être installé par le service après-vente.

Évacuation de l'eau dans l'évier (possible uniquement pour les appareils «pose-libre»)

Si vous ne pouvez accrocher le tuyau d'évacuation au rebord de l'évier, utilisez une crosse en plastique spéciale. Vous l'obtiendrez auprès de votre magasin vendeur.

1. Emboîtez le coude sur le flexible d'évacuation.
2. Fixez le flexible d'évacuation pour l'empêcher de glisser du bord de l'évier. Tirez le cordon à travers l'orifice du coude de flexible et fixez-le au mur ou au robinet.

Système de protection contre les fuites d'eau

A titre de protection contre les dégâts des eaux, le lave-vaisselle est équipé d'un système de protection contre les fuites d'eau.

En cas de défaut, la pompe d'évacuation dans le tuyau d'alimentation se met en marche.

De cette manière, l'eau ne peut ni s'écouler ni déborder. L'eau résiduelle se trouvant dans l'appareil est évacuée automatiquement par pompage.

Le système de protection contre les fuites d'eau fonctionne également lorsque l'appareil est hors service.

Raccordement électrique

Suivant les conditions techniques de raccordement en vigueur de la Compagnie d'électricité, un raccordement fixe au réseau électrique peut uniquement être effectué par un électricien agréé.

Lors du raccordement, veillez à respecter les prescriptions VDE et le cas échéant les stipulations supplémentaires de la compagnie d'électricité locale. Après le montage, les éléments sous tension et les conducteurs isolés en fonctionnement ne peuvent plus être touchés avec l'éprouvette en forme de doigt suivant EN 60335/DIN VDE 0700.

Vous trouverez toutes les données nécessaires pour le branchement électrique sur la plaque signalétique qui se trouve sur le bord intérieur droit de la porte du lave-vaisselle. Si l'appareil est commutable, il faut en outre respecter les indications du schéma de commutation se trouvant dans le boîtier de raccordement au réseau.

Vérifiez avant le raccordement que la tension nominale et le type de courant mentionnés sur la plaque signalétique de l'appareil correspondent à la tension nominale et au type de courant du lieu d'installation. La protection électrique nécessaire est également mentionnée sur la plaque signalétique.

Pour isoler le lave-vaisselle du réseau, tirez la fiche de la prise.

Attention: La fiche doit également être accessible après l'installation de l'appareil.

Si l'appareil est raccordé au moyen d'un raccordement fixe, il faut prévoir un dispositif (p. ex. disjoncteur différentiel) permettant de séparer l'appareil du réseau sur tous les pôles (N, L1) avec un interstice d'ouverture de contact de >3 mm.

Les tuyaux d'alimentation en eau et d'évacuation ainsi que le câble d'alimentation électrique se raccordent sur le côté du lave-vaisselle, aucune place n'était disponible à cet effet à l'arrière de l'appareil. L'exemple suivant d'une installation sanitaire et électrique ne peut constituer qu'une recommandation, les circonstances locales étant déterminantes (raccordements disponibles, prescriptions locales de raccordement des sociétés de distribution d'eau et d'électricité, etc.).

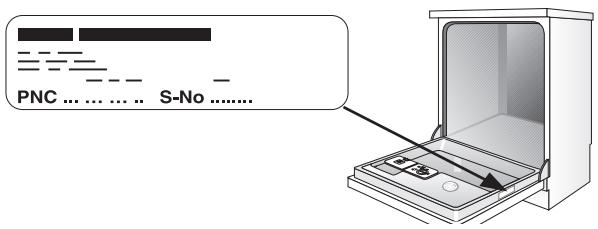

Le service d'information téléphonique de thermo

Lundi à vendredi de 09.00 - 12.00 Uhr

Pour renseignements, conseils et «astuces» concernant l'utilisation de vos appareils ménagers.

Une prestation de service à votre disposition chaque jour pour toutes questions touchant aux appareils ménagers.

Appelez ThermoPhon par exemple pour:

Nous octroyons sur chaque produit Therma une année de garantie à partir de la date de livraison ou de la mise en service. Les pièces défectueuses sont réparées ou remplacées gratuitement. Notre garantie couvre les frais de main-d'œuvre et de déplacement, ainsi que les pièces de rechange.

L'usure ou les dommages causés par des influences extérieures, des cas de force majeure, l'intervention de tiers ou pour des dommages dus à l'inobservation des mode d'emploi ne sont pas couverts par la garantie.

au chapitre «Que faire si...» sont rassemblées les sources de panne les plus fréquentes, auxquelles vous pouvez. Remédier vous-même.

Si vous faites malgré tout appel au service après-vente pour un des problèmes mentionnés ou suite à une erreur de manipulation, la visite du technicien de service après-vente ne sera pas gratuite pendant la période de garantie non plus.

Si vous ne trouvez pas d'indication pour une panne dans ce mode d'emploi, veuillez vous adresser au service après-vente.

Donnez au service après-vente le numéro PNC et le numéro de série, que vous trouverez sur la plaque signalétique. Celle-ci se trouve sur le bord intérieur droit de la porte.

Afin d'avoir plusieurs numéros à la main, nous recommandons de les introduire ici:

Modèle:

PNC:

S-No:

Date d'achat:

A+T Hausgeräte AG

Badenerstrasse 585

8048 Zurich

Téléphone 014058500

Téléfax 014058700

Internet: www.therma.ch

E-Mail: [e-mail]

A+T Appareils Ménagers SA

LeTrési6

Préférences

Téléphone 0218032415

Téléfax 0218032524

Internet: www.therma.ch

E-Mail: [e-mail]

A+T Appareils Casalinghi SA

Centro Montana

6616 Losone

Téléphone 0917911412

Téléfax 0917921803

Internet: www.therma.ch

E-Mail: [e-mail]
