Type d'appareil	Lave-vaisselle
Capacité	12 à 15 couverts
Nombre de programmes	4 à 6 programmes
Consommation d'eau	10 à 15 litres par cycle
Consommation électrique	0,9 à 1,5 kWh par cycle
Niveau sonore	45 à 55 dB
Type d'installation	Pose libre ou encastrable
Type de séchage	Condensation
Type de commande	Manuelle avec boutons
Affichage	Non précisé
Protection anti-débordement	Oui
Dimensions (HxLxP)	Environ 85 x 60 x 60 cm
Poids	Environ 40 kg
Couleur	Gris métallique
Type de panier	Panier supérieur et inférieur
Type de filtre	Filtre amovible

FOIRE AUX QUESTIONS - GSIB602-CN THERMA

Comment installer le THERMA GSIB602-CN ?

Pour installer le THERMA GSIB602-CN, veuillez suivre les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les normes de sécurité et de connexion électrique.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, consultez le fusible ou le disjoncteur pour voir s'il y a un problème d'alimentation.

Comment régler la température sur le THERMA GSIB602-CN ?

Utilisez le panneau de contrôle pour ajuster la température. Vous pouvez sélectionner la température souhaitée en appuyant sur les boutons '+' ou '-' jusqu'à atteindre la valeur désirée.

Y a-t-il un mode éco sur le THERMA GSIB602-CN ?

Oui, le THERMA GSIB602-CN est équipé d'un mode éco. Vous pouvez l'activer via le panneau de contrôle pour réduire la consommation d'énergie.

Comment nettoyer l'appareil ?

Avant de nettoyer l'appareil, débranchez-le. Utilisez un chiffon humide pour essuyer la surface. Évitez les produits abrasifs qui pourraient endommager le revêtement.

Que faire si l'appareil émet un bruit inhabituel ?

Si vous entendez un bruit inhabituel, vérifiez que l'appareil est installé correctement et qu'il n'y a pas d'objets bloquant le ventilateur. Si le bruit persiste, contactez le service après-vente.

Comment réinitialiser le THERMA GSIB602-CN ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 10 secondes, puis rebranchez-le. Cela devrait restaurer les paramètres d'usine.

Quelle est la durée de la garantie pour le THERMA GSIB602-CN ?

Le THERMA GSIB602-CN est généralement livré avec une garantie de 2 ans. Veuillez consulter le certificat de garantie pour plus de détails.

MODE D'EMPLOI GSIB602-CN THERMA

conservez cette notice d'utilisation avec l'appareil. Respectez avant tout les consignes de sécurité a premières pages de ce mode d'emploi! Veuillez c server le mode d'emploi pour le consulter ultérieurement. Remettez-le au proprietre suivant event de l'appareil.

Le triangle d'ajretissement et/ou les mots de signalisation (Avertissement!, Prudence!, Attention!) mettent en évidence des conseils qui sont importants pour votre sécurité ou pour le fonctionnement de l'appareil. Veuillez en tener compte absolument.

Des indications numérotées vous guident pas à pas pour l'utilisation de l'appareil.

Ce symbole indique la présence d'informations complémentaires sur la manipulation et l'utilisation pratique de l'appareil.

Ce symbole indique la présence de conseils et d'informations concernant l'utilisation économique et respectant l'environnement de l'appareil.

En cas de pannes éventuelles, les instructions destinées à l'utilisateur contiennent des indications de dépannage autonome, voir section «Que faire si...».

Si ces indications ne suffisent pas, veuillez vous adresser à notre centre de service après-vente le plus proche.

En cas de problèmes techniques, notre service après vente est à tout moment à votre disposition.

Votre lave-vaisselle possede le nouveau système de lavage «LAVAGE PAR IMPULSIONS».

Afin de réaliser un meilleur lavage de la vaisselle, ce système de lavage fait varier la vitesse du moteur et la pression d'aspersion durant le programme de lavage. Dans lors, le niveau de bruit varie également durant le programme en cours.

Sommaire

Consignes de sécurité 5

Protection de I'environnement 6

Laver la vaisselle de manière economique et menageant l'environnement 7

Vue de l'appareil et bandeau de commande 8

Bandeau de commande 9

Avant la première utilisation 9

Adoucisseur d'eau 10

Le sel regénérant 12

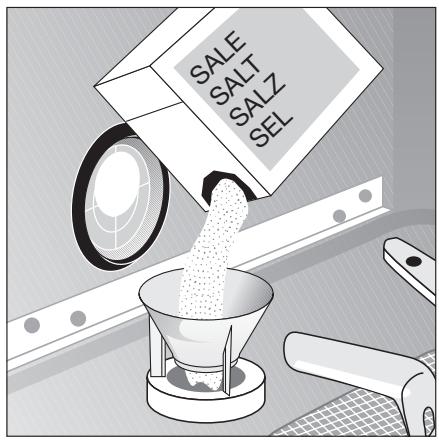

Remplissage du réservoir de sel régénérant 13

Le produit de rinceage 14

Réglage de l'utilisation du produit de rincege 14

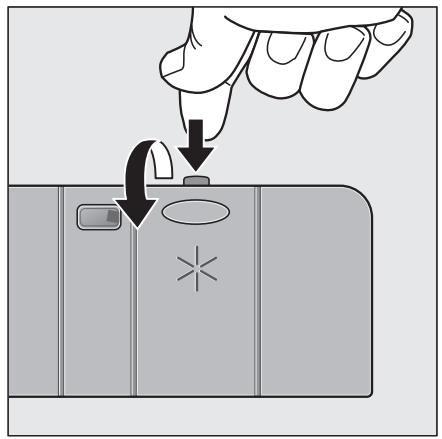

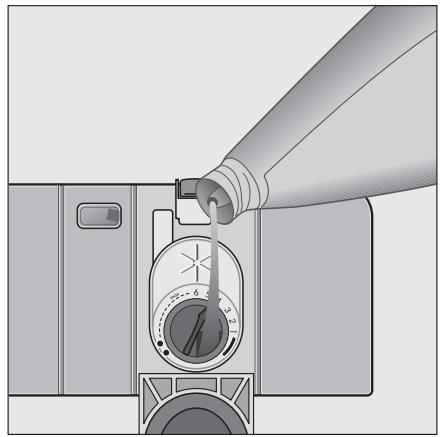

Remplissage du distributeur de produit de rincege 15

Régler la dose de produit de rinceage 16

Utilisation journaliere 17

Disposez les couverts et la vaisselle 17

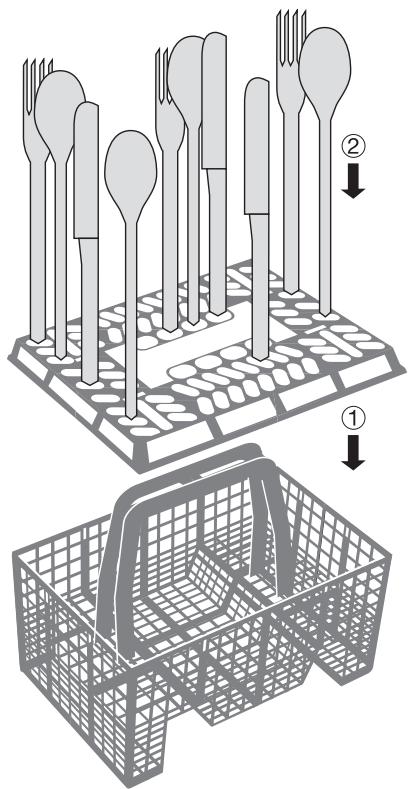

Panier à couverts 18

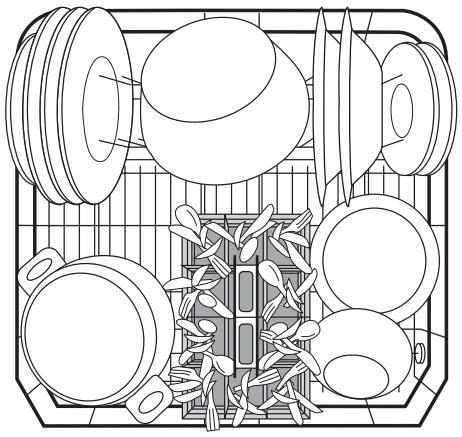

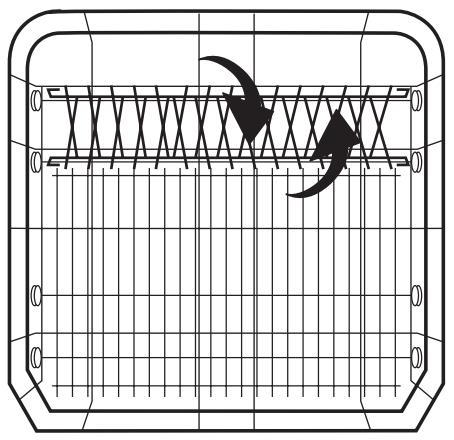

Disposition de la vaisselle (casseroles, poêles et grandes assiettes) 19

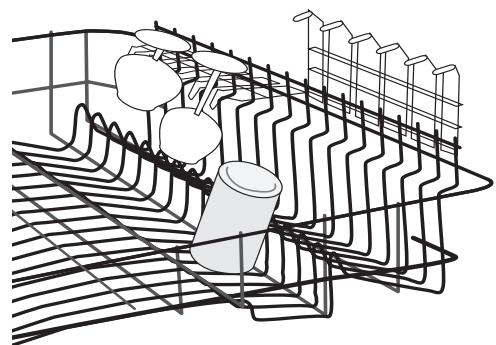

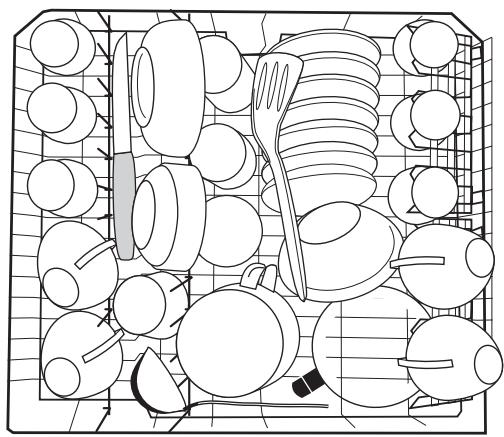

Disposition de la vaisselle (tasses, verres, ...) 20

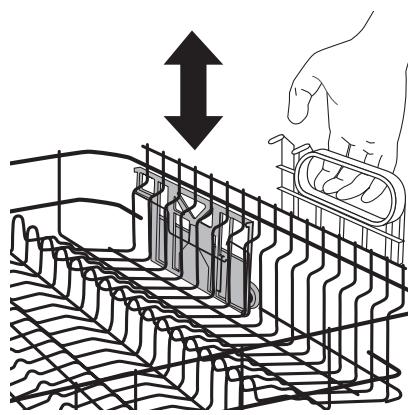

Réglage en hauteur du panier supérieur 20

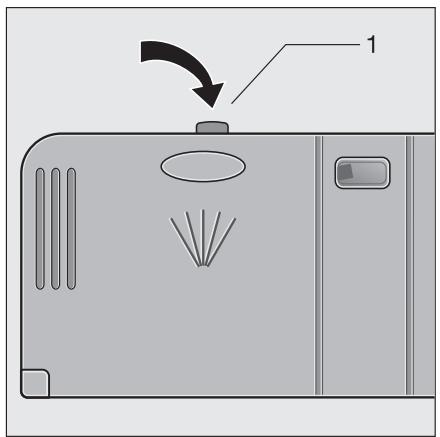

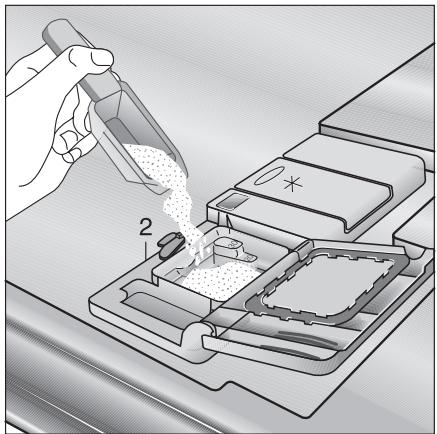

Remplissage du produit de lavage 21

Utilisation des tablettes de détergent combinées "3 en 1" 22

Produits de lavage compacts 22

Programmes de lavage Automatiques 22

Selectionner le programme de lavage (Tableau des programmes) 23

Démarrer le programme de lavage 24

Modifier/interrompre/arrêteurprogramme de lavage 24

Sélection et modification du département différé 24

Reconnaissance de charge 25

Fin de programme 25

Entretien et nettoyage 26

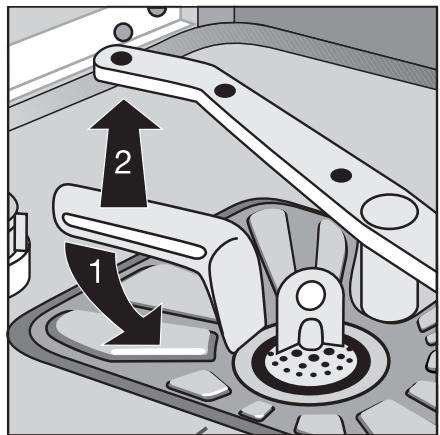

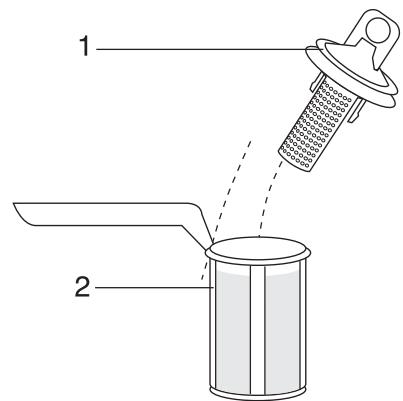

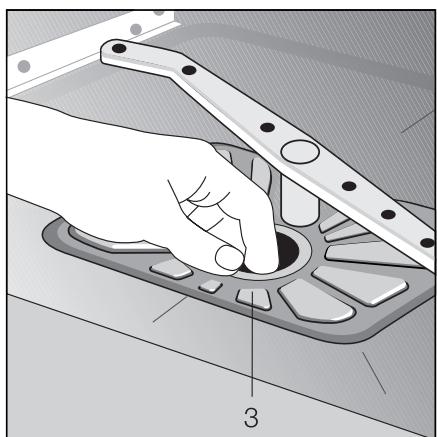

Nettoyage du filtré 26

Que faire quand... 27

...signalisation des messages d'erreur 27

...youavezdesproblèmeslorsdel'utilisationdu lave-vaisselle. 28

... le résultat de lavage n'est pas satisfaisant. 28

éristiques techniques 29

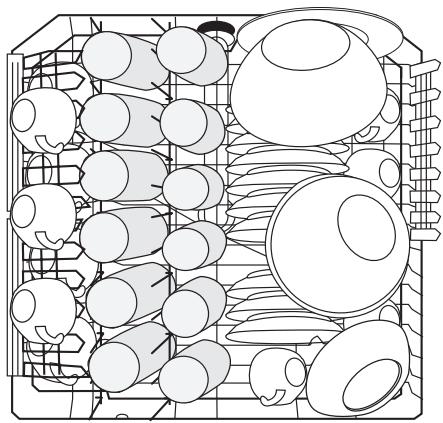

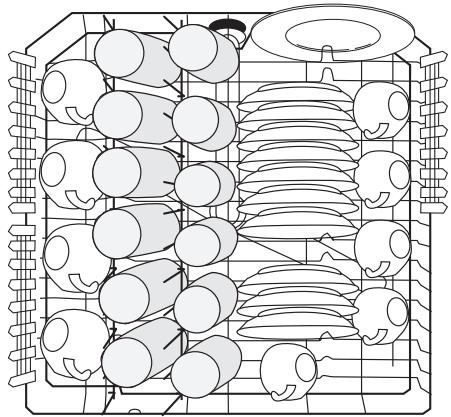

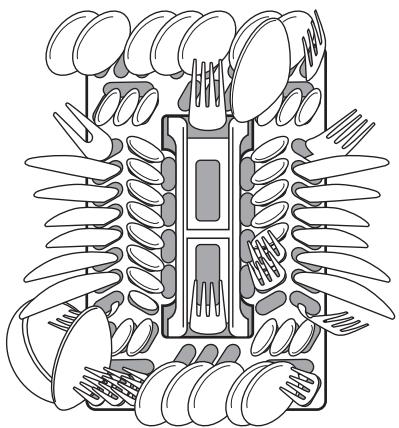

Indications à l'attention des instituts d'essai 30

Sommaire

Instructions de montage et de raccordement 32

Installation du lave-vaiselle 32

Lave-vaisselle intégrable 32
Lave-vaisselle encastrable 33

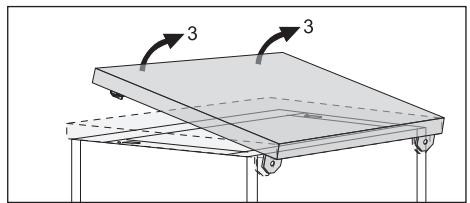

Les apparciels independants sur socle 33

Raccordement du lave-vaisselle 34

Arrivée d'eau 34

Pression d'eau admissible 34

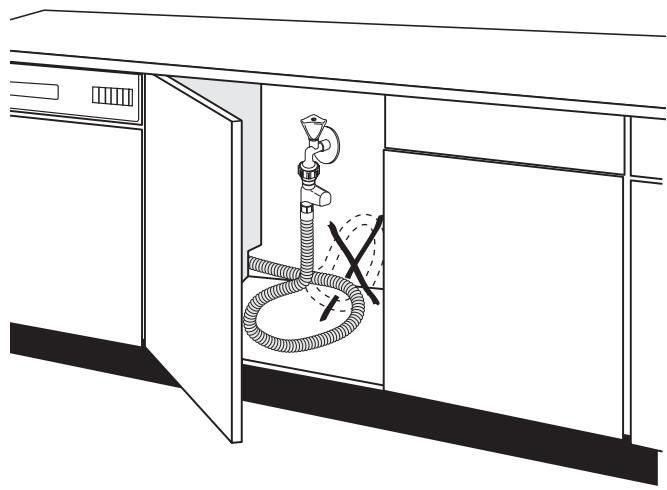

Raccorder le tuyau d'alimentation 34

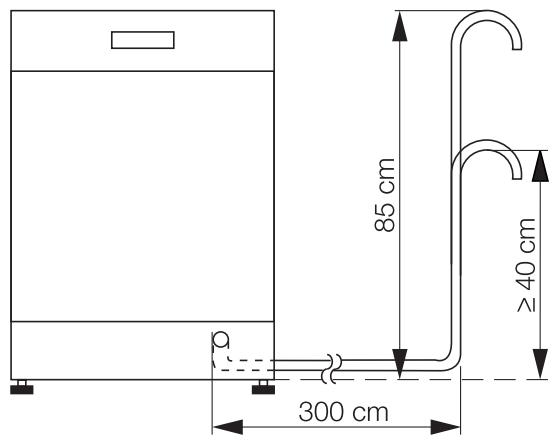

Evacuation de I'eau 36
Système de protection contre les fuites d'eau 37

Raccordementelectrique 37
Technique de raccordement 38
ThermaPhon 39
Kundendienst 40
Service après-venture 40
Servizio dopo vendita 40
Service 43

La sécurité des apparêls electroménagers THERMA est conforme aux Règles reconnues de la technique et à la législation portant sur la sécurité des apparêls. En tant que fabricant, nous attirons cependant votre attention sur les indications supplémentaires suivantes:

• Le lave-vaiselle peut uniquement être transporte debout.
• Contrôlez le lave-vaisselle pour dégats de transport évientuels. Ne raccorder enaucun cas un appeareil endommagé. En cas de dégats, adress-z-vous àvoitrévendeur.
• Avant la mise en service, assurez-vous que la tension nominale et le type de courant figurant sur la plaque signalétique de l'appareil correspondent à la tension d'alimentation et au type de courant présents au lieu d'installation. La protection électrique requise (fusibles) figure également sur la plaque signalétique.
• Vous lirez au chapitre «Installation» comment installer et raccorder correctement le lave-vaisse. N'utilise pas de fiches multiples, raccords et rallonges. Danger d'incendie par surchauffe.

Sécurité des enfants

• Les enfants ne sont souvent pas en mesure de reconnaître les risques émanant des apparêils menagers. Il est donc indispensable de les garder sous surveillance lorsque l'appareil fonctionne. Ne pas les laisser jouer avec le lave-vaiselle - vous courriez le risque qu'ils s'y'enferment (danger d'asphyxie!).
• Les éléments constituant l'emballage (les films en plastique, les morceaux de polystyrene par ex.) peuvent partager un danger pour les enfants. Risque d'asphyxie! Garder les éléments d'emballage hors de la portée des enfants.
• Les détergents peuvent provoquer des brûlures aux yeux, à la bouche et dans la gorge ou même conduire à l'asphyxie! Respectez les recommandations de sécurité des fabricants de détergents et produits de lavage.
• L'eau dans le lave-vaisselle n'est pas de l'eau potable. Les restes éventuels de produits de lavage peuvent provoquer des brûlures.
• Lors de la mise au rebut du lave-vaiselle: coupez le cable d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture de porte.

Sécurité générale

• Toutes les réparations sur le lave-vaisselle doivent être effectuées par du personnel qualifié. S'il est nécessaire d'effectuer une réparation, veuillez vous adresser au Service Àpès Vente de votre magasin vendeur.
• Ne mettez jamais le lave-vaiselle en service si le cable d'alimentation, le tuyau d'arrivée ou d'évacuation d'eau sont endommages ou si le bandeau de commande, le plan de travail ou le socle sont endommages de manière telle à exposer l'intérieur de l'appareil.
• Si le tuyau d'arrivée d'eau est endommagé ou doit être remplaced par un tuyau d'arrivée d'eau plus long, celui-ci (disponible auprès du service après vente THERMA) doit être remplaced par un technicien de service après vente agréé par THERMA.
• Ne tirez jamais la fiche de la prise de courant en tirant sur le cable, mais toujours sur la fiche.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil.
  Veillez à ce que la porte du lave-vaisselle soit toujours fermée sauf pour placer ou-retirer la vaisse. Vous évitez ainsi que celui'un ne trébuche sur la porte ouverte et ne se bless. Une porte ouverte représenté toujours un danger.
• Si le lave-vaisse possè de un tiroir à couteaux, les couteaux pointus et les parties tranchantes des couverts doivent être placés dans le tiroir à couteaux.

Si le lave-vaisse ne possè de pas de tiroir à couteaux, les couteaux pointus et les parties tranchantes des couverts doivent être placés dans le tiroir supérieur ou avec la pointe vers le bas dans le panier à couverts.

Utilisation conforme à la destination

• Ne lavez au lave-vaisse que de la vaisse domestique. Si l'appareil est utilisé de manière non conforme ou en cas d'erreur de manipulation, le fabricant se dégage la responsabilité d'eventuels dommages.
• Avant l'utilisation de Sel regénérant, de produit de lavage et de produit de rincege, vérifie que le fabricant de ces produits autorise expressesment leur utilisation dans des lave-vaiselle menagers.
• N'introduisez pas de solvants dans le lave-vais-selle.

• Le système de protection contre les fuites d'eau protège de manière fiable contre les dégats des eaux. Les conditions suivantes doivent cependant être remplies à cet effet:

• L'appareil doit également rester raccordé à l'alimentation électrique lorsqu'il n'est pas en service.

• Le lave-vaiselle doit être installé correctement.

• Fermez toujours le robinet d'arrivée d'eau lorsque le lave-vaisselle n'est pas utilisé.

• Ne montez pas et ne vous placez pas sur la porte ouverte de l'appareil, celui-ci pourrait basculer.

• En cas d'anomalie, fermez le robinet d'arrivée d'eau, puis débranchez la prise de courant. En cas de raccordement fixe: retirez les fusibles ou coupez le disjoncteur.

Protection de l'environnement

Elimination du matériel d'emballage

Tous les matériaux marqués par le symbole 交 sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

• Les pieces en matière plastique sont identifiées par des abréviations normalisées sur le plan international:

• PE< pour polyéthylène, p. ex. films d'emballage

• PS< pour polystyrene, p. ex. coussins (par principe sans HCFC)

• POM< pour polyoxyméthylène, p. ex. pince en plastique

• Les parties en carton sont réalisées à partir de nouveaux papiers et sont destinées à la collecte de nouveaux papiers.

Mise au rebut

Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermetre de porte.

Laver la vaissele de maniere economique et menageant l'environnement

• Ne raccordez le lave-vaiselle à une alimentation en eau chaude que si vous disposez d'une installation d'eau chaude qui ne chauffe pas à l'électricité.
• Réglez correctement l'adoucisseur.
• Ne rincez pas préalablement la vaisse à l'eau courante.
• Si vous faites fonctionner le lave-vaiselle avec une faible charge, le système de reconnaissance de charge calcule la quantite d'eau nécessaire et raccourcit la durée du programme. Le plus économique est de plusieurs faire fonctionner le lave-vaiselle à pleine charge.
• Sélectionnéz le programme de lavage en fonction du type de vaisselle et son degré de salissure.
• Evitez les surdosages inutiles de produit de lavage de sel régencerant et de liquide de rinçage. Observe les recommendations de dosage données dans cette notice d'utilisation ainsi que les indications fournies par les fabricants de ces produits.

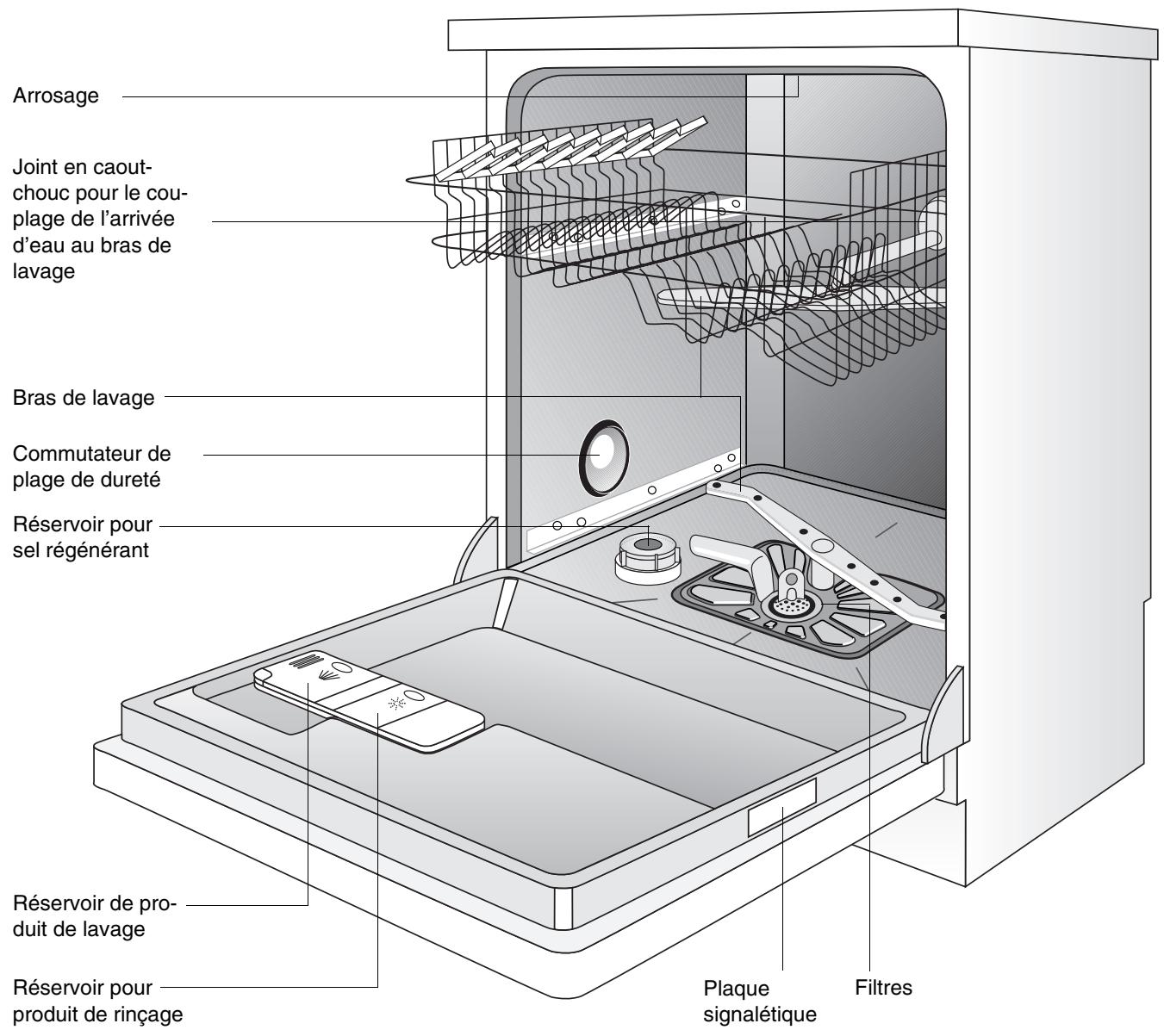

Vue de l'appareil et bandeau de commande

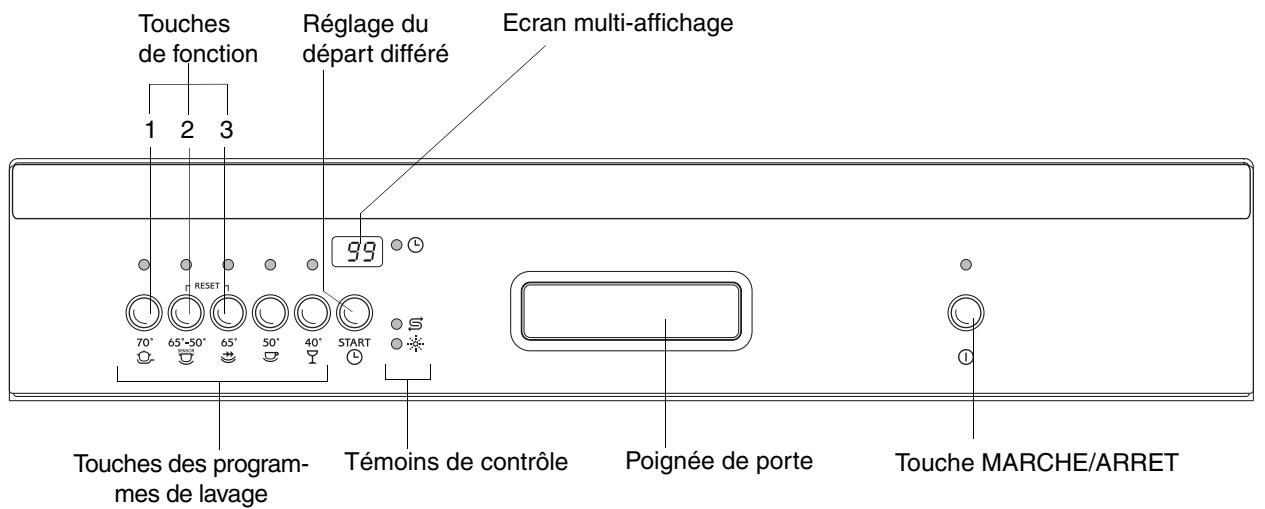

Bandeau de commande

Le bandeau de commande se compose de la touche MARCHE/ARRET et des touches des programmes avec tímoins lumineux DEL.

Touches de fonction : A l'aide de ces touches, vous avec la possibilité de régler les fonctions suivantes, en plus du programme de lavage indiqué:

Touche de fonction 1	Paramétrer l'anti-calcaire
Touche de fonction 2	Activer / désactiver l'alimentation en produit de rinçage
Touche de fonction 3	- non programmée -

Le multi-affichage peut signaler :

• àquel niveaude durete d'eau l'anti-calcaire a eté régèle.
• si l'alimentation en produit de rinçage est activée / désactivée.
  -queldépartdifféer aéteprogramme.
  combien de temps un programme de lavage en cours risque encore de durer.
• quelle panne il y a au niveau du lave-vaissette.

Les témoins de contrôle ont les significations suivantes:

S	Remetre du sel spécial
*	Recharger du produit de rinçage

Les témoins de contrôle ne s'allument jamais pendant le programme de lavage en cours.

Avant la première utilisation

Avant la mise en service, retirez les attaches en plastique avec lesquilles les paniers à vaiselle ont eté bloqués pendant le transport.

Procedez ensuite aux étapes suivantes:

1. Réglez l'adoucisseur
2. Remplissez le réservoir de sel régénérant
3. Remplissez le réservoir de liquide de rincege

N'ajoutez pas de sel régénérant et de produit de rincege si vous utilise des pastilles de lavage 3 en 1.

Adoucisseur d'eau

Suivant les localités, l'eau contient une quantité variable de sels calcaires et mineraux. Ceux-ci se déposent sur la vaisselle laissant des taches et des dépôts blanchâtres. Plus la teneur en sels est élevée et plus l'eau est « dure ». Le lave vaisselle est muni d'un adoucisseur et, utilisant du sel régénérant spécial pour lave vaisselle, il fournit une eau dépourvue de calcaire (adouce) pour opérations de lavage.

Vous pouvez demander le degré de durée de votre eau à la Compagnie Locale des Eaux.

L'adoucisseur d'eau se regle manuellement grâce au sélecteur de durée et automatiquement à l'aide des touches sur le bandeau de commande.

Dureté de l'eau			Réglage du degré de dureté		Affichage des indications sur la fenêtre d'affi-chage
en °th1	en mmol/l2	plage	manuellement	automatiquement
90 - 125	9,0 - 12,5		1	103	10 L
76 - 89	7,6 - 8,9			9	9 L
65 - 75	6,5 - 7,5	IV		8	8 L
51 - 64	5,1 - 6,4			7	7 L
40 - 50	4,0 - 5,0		0*	6	6 L
33 - 39	3,3 - 3,9	III		5	5 L
26 - 32	2,6 - 3,2			4*	4 L
19 - 25	1,9 - 2,5	II		3	3 L
7 - 18	0,7 - 1,8	I/II		2	2 L
moins de 7	en dessous de 0,7	I		1	1 L
				Aucun Sel n'est nécessaire

1)(°th) degrés français, unité de mesure de la durée de l'eau
2)L'unité internationale de durée de l'eau s'exprime en (mmol/l) millimol par litre.
3)Cette modalité de réglage peut susciter une brève prolongation du programme.
* Préréglage usine

Le lave-vaisselle doit être désactivé.

Réglage manuel :

1. Ouvrez la porte du lave-vaiselle.
2. Retirez le panier inférieur du lave-vaissette.

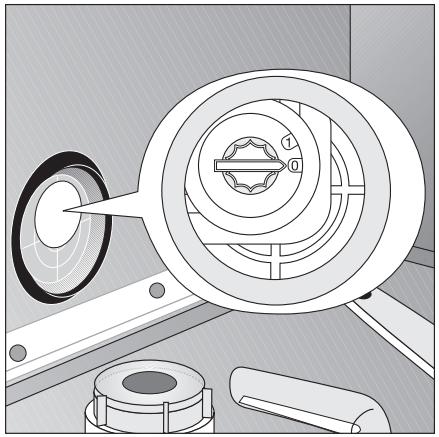

3. Positionnez le/selecteur de durée de l'eau sur 0 ou sur 1 (voir tableau).
4. Replacez le panier inférieur.

Réglage automatique :

1. Appuyez sur la touche MARCHE/ARRET.

Levoyant correspondant s'allume.

Si d'autres voyants s'allument, un programme de lavage est activé. Désactivez le programme de lavage (RESET):

Maintenez simultanément les touches de fonction 2 et 3 enfoncées pendant 2 secondes.

Tous les autres voyants s'éteignent.

1. Maintenez simultanément les touches de fonction 2 et 3 enfoncées.

Les voyants correspondants aux touches de fonction 1 à 3 clignotent

1. Appuyez une nouvelle fois sur la touche de fonction 1.

Levoyant correspondant à la touche de fonction 1 clignote.

La fenêtre d'affichage indique le réglage de la durée de l'eau sélectionné.

1. A chaque pression sur la touche de fonction 1 le niveau de régénération est modifié à un degré supérieur. (Exception: au-delà de 10,回头 au degré de dureté 1).

2. Àprouès avoir correctement régle le degré de durée, appuyez sur la touche MARCHE/ARRET.

Le réglage de la durée est mémorisé.

Le sel régissant

Si la durée de votre eau correspond aux degrés de niveau 1, il n'est pas nécessaire d'utiliser du sel régérangerant car elle est déjà douce.

Il existe 2 façones différentes d'utiliser le sel régencerant :

• Si vous utilisez du produit de lavage pour lave vaisselle qui contient du sel celui-ci doit etre déposé dans le réservoir du produit de lavage.

• Dans ce cas, l'adoucisseur d'eau doit être régle manuellement sur 0 et automatique-ment sur 1.

• Si vous utilisez du produit de lavage pour lave vaisselle et du sel séparément, le sel régénérant pour lave vaisselle doit être ajouté dans le réserveir de sel.

• Dans ce cas, l'adoucisseur d'eau doit être régle manuellement sur 0 ou 1 et automatiquement entre 2 et 10 (selon la durée de l'eau de votre région).

Utilisez exclusivement un sel spécifique pour lave-vaisselle. Ne versez jamais d'autres sels (par ex. du sel de cuisine) ou du produit de lavage dans le réservoir de sel. Cela endommagerait l'adoucisseur d'eau.

Assurez-vous qu'il n'y ait pas de dépôt de Sel à l'extérieur du réservoir : un résidu de sel qui stagné sur la cuve pendant un certain temps perchce la cuve.

Réglage de l'utilisation du sel régissantant

Certains appareils sont équipés d'une touche « 3 en 1 »

Si vous utilisez du produit de lavage en pastille 3 en 1 et que vous selectionnez la touche « 3 en 1», le distributeur de produit de rincege ne doit pas etre désactivé (voir fonction « 3 en 1 »).

Réglage manuel et automatique de l'adoucisseur d'eau

Réglage manuel	Réglage automatique	Fenêtre d'affichage	Alimentation en sel régénérant
0	1	\ \ L	Le sel régénérant est inutile.
0 - 1	2 - 10	\ \ L à \ \ L	Ajout de sel régénérant dans le réservoir prévu à cet effet.(prérglage en usine)

Si vous utilisez un produit de lavage contenant du sel regénérant, le réglage automatique de l'adoucisseur d'eau sur "1" permet de désactiver le voyant de contrôle Sel.

Remplissage du réservoir de sel régissant

Si vous utilisez séparément un produit de lavage et du sel régénérant, verseze le sel spécifique :

• Avant la première utilisation du lave-vaisse.

• Quand levoyant de contrôle pour Sel s'allume surle bandeau de commande.

• Ouvrez la porte, retirez le panier inférieur.

• Dévissez et otez le bouchon du réservoir de sel.
• Uniquement lors de la première utilisation:

Remplissez entiement d'eau le réservoir de sel.

1. Placez l'entonnoir livre avec l'appareil sur le réservoir de sel.

Versez le sel regénérant dans le réservoir de sel (env. 1,0-1,5 kg). Ne replissez pas le réservoir de sel spécial de manière excessive.

L'eau qi déborde lors du replissage du réservoir de sel par du sel spécial régénérant s'écoule dans le fond de l'appareil. Cette eau sera vidangée au départ du prochain programme de lavage.

1. Nettoyez l'ouverture du réservoir des évventuels restes de sel.
2. Revissez soigneusement le bouchon du réservoir de sel à fond, afin d'éviter que du sel parvienne dans l'eau de rincege. La conséquence en serait des verres troubles. Pour cette raison, lancez un programme de lavage après avoir rempli le réservoir de sel. De laASF, I'eaue salée et les grains de sel ayant débordederont évacués.

En fonction de la granulométrie, plusieurs heures peuvent s'écouler avant que le Sel ne se soit dissous dans l'eau et que levoyant du Sel Spécial S éteigne à nouveau. Le réglage de l'adoucisseur etès lors la consommation de sel dépendent de la durée locale de l'eau.

Le produit de rinceage

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

Il existe deux façon différentes d'utiliser le produit de rinçage :

• Si vous utilisez un produit de lavage contenant déjà un produit de rincege, versez-le dans le distributeur de produit de lavage.

• Dans ce cas, le distributeur de produit de rincege doit être désactisé.

• Si vous utilisez un produit de lavage et du produit de rincege séparément, versez le produit de rincege dans le distributeur prévu à cet effet.

• Dans ce cas, le distributeur de produit de rincege doit etre activé.

• Réglez le dosage du produit de rençage.

Utilisez exclusivement un produit de rincege pour lave-vaisselle. Ne versez jamais d'autres produits (par exemple extrait de vinaigre), ou du produit de lavage dans le distributeur de produit de rincege. Cela endommagerait l'appareil.

Réglage de l'utilisation du produit de rinçage

Certains appareils sont équipés d'une touche « 3 en 1 »

Si vous utilisez du produit de lavage en pastille 3 en 1 et que vous selectionnez la touche « 3 en 1», le distributeur de produit de rincege ne doit pas etre désactiver (voir fonction « 3 en 1 »).

1. Appuyez sue la touche MARCHE/ARRET.

Levoyant correspondant s'allume.

Si d'autres voyants s'allument, un programme de lavage est activé. Désactivez le programme de lavage (RESET):

Maintenez simultanément les touches de fonction 2 et 3 pendant environ une seconde.

Tous les autres voyants s'éteignent.

1. Maintenez simultanément les touches de fonction 2 et 3 enfoncées.

Les voyants correspondants aux touches de fonction de 1 à 3 clignotent.

1. Appuyez sur la touche de fonction 2.

Levoyant correspondant clignote.

La fenêtre d'affichage indique le réglage en cours

0 d	Le distributeur de produit de rinçage est activé
1 d	Le distributeur de produits de rinçage est désactivé (préRéglage en usine)

1. Une pression sur la touche de fonction 2 active ou désactive le distributeur de produit de finçage.
2. Dès que la fenêtre d'affichage indique le réglage désiré, appuyez sur la touche MARCHE/ARRET. Le réglage du produit de rinçage est alors mémoirese.

Remplissage du distributeur de produit de rençage

Si vous utilisez séparément du produit de lavage et du produit de rinceage, versez le produit de rinceage :

• Avant la première utilisation du lave-vaissele
• Quand levoyant de contrôle

s'allume.

Le réservoir de produit de rincege se trouve sur la face interieure de la porte du lave-vaisse.

1. Ouvrez la porte.
2. Appuyez sur la touche de déverrouillage du réservoir de produit de rincege.

3. Ouvrez entièrement le couvercle du réservoir de produit de rinceage.

4. Versez le produit de rinceage dans l'orifice de remplissage sans dépasser le repère maximum (linne en pointillé) qui correspond à une quantité maxi-male de remplissage d'env. 140 ml.

5. Refermez le couvercle et appuyez dessus jusqu'au verrouillage.
6. Epongez soigneusement tout débordement pour éviter une formation excessive de mousse lors d'un futur lavage.

Utilisez uniquement du produit de rinceage spécial lave-vaisselle. Tout autre produit risque d'endomma-ger votre apparéil.

Régler la dose de produit de rençage

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage. L'admission du produit de rincege se fait automatiquement. Vous pouvez régler le dosage de 1 à 6. A la livraison, votre apparéil est régle sur la position 4. Ne modifies le dosage que si vous constatiez de mauvais résultats de rincege.

1. Ouvrez la porte du lave-vaissette.
2. Appuyez sur la touche de déverrouillage du réservoir de produit de rincege.
3. Ouvrez entiement le couvercle du réservoir de produit de rinceage.
4. Reglez le dosage.
5. Refermez le couvercle et appuyez dessus jusqu'au verrouillage.
6. Epongez soigneusement si du produit de rinceage s'est écoulé pour éviter une formation excessive de mousse lors d'un futurolavage.

Utilisation journalière

• Faut-il compléter le sel régénérant ou le produit de rinceage?
• Disposez les couverts et la vaisselle dans le lavevaisselle
• Remplissez le réservoir de produit de lavage pour lave-vaisselle
• Sélectionnez un programme de lavage convenant aux couverts et à la vaissele
• Lancez le programme de lavage

Disposez les couverts et la vaissele

Les éponges, serviettes de menage et tous les objets susceptibles de se saturer en eau, ne peuvent pas etre lavés au lave-vaisse.

Pour le lavage au lave-vaisselle, les couverts/la vaisse qui seront
ne convennent pas:	convennent sous réserves:
- Les couverts avec poignées en bois, corne, porcelaine ou nacre- Les pièces en plastique ne résistant pas à la chaleur- Les couverts ancients, dont le mastic d'assemblage est fragile à l'eau chaude- La vaisse ou les couverts collés- Les objets en étain ou en cuivre- Les cristaux- Les pièces en acier sensibles à la corrosion- Les planchettes en bois- Les objets d'art	- Ne lavez de la vaisse en faïence au lave-vaisselle que si elle est garantie comme convenant pour lave-vaisselle par le fabricant.- Les décorrs vernis peuvent pârir en cas de lavages fré-quents au lave-vaisselle.- Les pièces en argent et aluminium tendent à changer de couleur au lavage. Les restes d'aliments, tels que p. ex. le blanc d'œufs, le jaune d'œufs, la moutarde, provo-quent souvent des changements de couleur ou des taches sur l'argent. Pour cette raison débarrasssez, tous jours les pièces en argent des restes d'aliments si elles ne sont pas lavées immédiatement après'utilisation.- Certaines sortes de verre peuvent devenir opaques après de nombreux lavages.

Avant de disposer la vaisse:
- enlevez les restes grossiers d'aliments
- faites tremper les casseroles contenant des restes d'aliments brûlés.
Lors de la disposition de la vaisse et des couverts, voirlez a ce que:
- la vaisse et les couverts ne puissant pas générer la rotation des bras d'aspersion.
- les recipients tels que tasses, verres, casseroles, etc., soient disposés avec l'ouverture vers le bas, afin que l'eau puisse s'écouler facilement
- la vaisse et les couverts ne s'enchevent ou ne s'imbriquent pas les uns dans les autres
- les verres ne se touchent pas afin d'eviter les bris de verre et la formation des taches de contact qui peuvent se produit au séchage
- placer les petits objets (p. ex. couvercles) soit placés dans le panier à couverts

Panier à couverts

Ne placez pas de pieces longues dans le panier à couverts. Cela pourrait bloquer le bras de lavage et être une source de danger, en particulier pour les enfants. Ils doivent pour cette raison être placés dans le panier supérieur.

Afin que chaque face de couverts puisse etre asper-gee d'eau, vous pouvez

1. insérez l'élement grille sur le panier à couverts
2. placez les couteaux courts, les fourchettes et les cuilleres avec la poignée vers le bas sur la grille du bac à couverts.

Certains modèles de lave-vaisselle ont des paniers à couverts sans grille à couverts.

Disposition de la vaisselle (casser-roles, poêles et grandes assiettes)

Placez les grandes pieces de vaisse très sales dans le panier inférieur (Assiettes jusqu'à un diamètre de 29 cm).

Votre lave-vaisselle dispose de l'une des deux vari-
ttes de panier inférieur suivantes

Variante 1 : le support à assiettes à l'arrière du panier inférieur est extractible

Afin de placer plus facilement les recipients les plus grands, il est également possible

• de retirer le support à assiettes arrrière du panier inférieur.
• de déplacer latéralement le panier à couverts dans le panier inférieur.

Variante 2 : le support à assiettes à l'arrière du panier inférieur est rabatable

Afin de placer plus facilement les recipients les plus grands, il est également possible :

• de rabattre les rayonnages du support à assiettes arrêté du panier inférieur.
• de déplacer léparier à couverts dans le panier inférieur.

Disposition de la vaisselle (tasses, verres, ...)

Placez les petites pieces de vaisse, fragiles et les longs couverts dans le panier supérieur.

• DisPOSEz les pièces de vaisselle en quinconce sur les supports à tasses amovibles et en dessous de ceux-ci afin que l'eau de lavageatteigne toutes les pièces de vaisselle.
• Pour les pieces de vaisselle hautes, rabattez les supports à tasses.
• Les verres à vin, les verres à champagne ainsi que les verres à cognac peuvent être maintainus ou suspendus aux armatures des supports à tasses.
• Les verres, gobelets, etc. peuvent également être placés sur les deux rangiées d'ergots à gauche dans le panier supérieur.

Réglage en hauteur du panier supérieur

	Hauteur maximale de la vaisse dans le panier supérieur	le panier inférieur
avec le panier supérieur soulevé	22 cm	30 cm
avec le panier supérieur abaissé	24 cm	29 cm

Le réglage en hauteur est également possible panier chargé.

Mise en positionasse du panier supérieur:

1. Sortez entièrement le panier supérieur.
2. Soulevez le panier supérieur à l'aide de la poignée jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans la position inférieure.

Mise en position haute du panier supérieur:

1. Sortez entièrement le panier supérieur.
2. Soulevez le panier supérieur à l'aide de la poignée jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans la position supérieurie.

Remplissage du produit de lavage

N'utilisez que des produits de lavage pour des lave-vaisselle menagers.

Le produit de lavage est dangereux!

Le réservoir de produit de lavage doit être rempli avant chaque programme de lavage, à l'exception du programme prélavage. Le produit de lavage est libre automatiquement au cours du programme de lavage.

Veuillez respecter les recommendations de dosage et de stockage du fabricant mentionnées sur les emballages des produits de lavage.

Le réservoir de produit de lavage se trouve sur la partie interieure de la porte du lave-vaisse.

1. Si le couvercle est verrouillé:

Appuyez sur la touche de déverrouillage (1). Le couvercle s'ouvre.

1. Versez le produit de lavage dans le réservoir. Des traits horizontally servent de repère pour le dosage:

«20» correspond à env. 20 ml de produit de lavage,
«30» correspond à env. 30 ml de produit de lavage.

1. Refermez le couvercle et appuyez dessus jusqu'au verrouillage.

Pour les programmes avec prélavage, vous avez la possibilité d'ajouter du produit de lavage dans le compartment annexe (2). Ce produit de lavage agira d'es le prélavage.

Utilisation des tablettes de dédTangent combinées “3 en 1”

Recommendations generales

Ces produits sont des tablettes qui combinent les fonctions détergent / aide au rinçage et sel.

1. Avant d'utiliser ces produits, vous devriez d'abord vérifier que la durée de l'eau de votre alimentation en eau est compatible avec l'utilisation de ces produits en vous liéérant aux instructions fournies par le fabricant du détermagent (Voir sur l'emballage).
2. Ces produits doivent être scrupuleusement utilisés en respectant les instructions données par le fabricant du détergent.

Ne placez pas les tablettes dans le bac ou le panier des couverts car vous obtien-driez un mauvais résultat de lavage. Les tablettes devraient etre placees dans le doseur a detergent.
3. Si vous rencontres des problèmes la première fois que vous utilisez les produits "3 en 1", veuillez prendre contact avec la ligne service clientèle du fabricant du détergent (le numéro de téléphone est indiqué sur l'emballage).

Recommendations particulieres

Quand vous utilisez des produits aux fonctions combinées, les témoins indiquant l'aide au rincege et le sel ne sont plus nécessaires. C'est pourquoi il est peut-être utile de déconnecter l'aide au rincege - nous vous rappelons que seuls quelques lave-vaiselle ont cette fonction - et de selectionner le paramétrage de durété de l'eau le plus bas possible.

Pour plus d'informations, merci de vous reporter à la notice d'utilisation.

Si vous decide de repasser à l'utilisation d'un système détersif classique, nous vous conseillons :

• de replir à nouveau les deux compartments des sels et de l'aide au rinçage.
• de changer le paramétrage de durée de l'eau sur la position la plus élevé possible et de faire tourner trois cycles normaux sans charge.
• de réajuster le paramétrage de durée de l'eau en fonction des conditions spécifiques à votre région (comme indiqué dans la notice d'utilisation).

Produits de lavage compacts

Les produits de lavage pour lave-vaisse peuvent se diviser en deux catégories principales selon leur composition chimique:

• les produits de lavage alcalins traditionnels, à base de substances corrosives.
• les produits de lavage compacts faisement alcalins, à base d'enzymes naturelles.

Associés à des produits de lavage compacts, les programmes de lavage à 50^ préservent l'environnement et menagent votre vaisse car ils sont tout spécialement adaptés aux propriétés détachantes des enzymes du produit de lavage compact. C'est la raison pour laquelle les programmes de lavage à 50^ associés à des produits de lavage compacts permettent d'obtenir les mêmes résultats que les programmes à 65^ .

Pastilles de lavage

Les pastilles de lavage de divers fabricants se dissolvent plus ou moins rapidement. Il est de ce fait possible que certaines pastilles ne libéré pas tout leur pouvoir détergent lors des programmes courts. En cas d'utilisation de pastilles de lavage, choisissez par conséquent des programmes de lavage avec prélavage.

Programmes de lavage Automatiques

Pour les programmes de lavage AUTOMATIQUES, on utilise la turbidité de l'eau de lavage pour déterminer dans chaque mesure la vaisse est sale.

A faible chargement de vaisselle peu sale, les étapes de programme « Prélavage», « Lavage » et « Rinçage intermédiaire » duront moins longtemps et la consommation d'eau est moindre.

A plein chargement de vaisselle très sale, les étapes de programme « Prélavage», « Lavage » et « Rinçage intermédiaire » durent plus longtemps et la consommation d'eau est plus élevé.

Pour cette raison, la durée du programme ainsi que la consommation d'eau et d'énergie des programmes AUTOMATIQUES peuvent varier dans les plages indiquées (voir Tableau des programmes).

De la sorte, on obtient toujours un lavage optimal de la vaisseille pour une faible consommation d'eau et d'énergie.

En fonction du degré de saleté de la vaisselle, les programmes AUTOMATIQUES permettent par ailleurs d'ajuster automatiquement la température de l'eau de rincege entre 50^ et 65^ .

Sélectionner le programme de lavage (Tableau des programmes)

Sélectionnez le programme de lavage approprié à l'aide du tableau suivant:

Type deVAisselle:	Service de table et de cuisson		Vaissselle sans lescasseroles	Service de table et de cuisson	Service à café etvaisselle de surprise-partie
en plus:	-	-	-	de la vaisselesensible à lachaleur	des verresfragiles
Type desalissure:	très sale;Restes d'aliment séchéés et en particulier le blanc d'oeuf et l'amidon	De fortement ànormalementsale,Restes d'aliment séchéés	vaisselle récemmentutilisée,normalementvoire légèrementsale	normalementsale	légèrementsale
			particulièrementapproPRIÉe en cas d'utilisation deproduits de nettoyage compacts.
Programme delavageapproPRIÉ:	↓	↓	↓	↓	↓
	70°	65°-50°SENSOR3)	65°→4)	50°→5)	40°
Déroulement duprogramme :1)	PrélavageNettoyage2x rincageintermédiaireRincage finalSéchage	PrélavageNettoyageRincageintermédiaireRincage finalSéchage	-Nettoyage-	PrélavageNettoyageRincageintermédiaireRincage finalSéchage	-Nettoyage2x rincageintermédiaireRincage finalSéchage
Données dedonsmation :2)	↓	↓	↓	↓	↓
Durée 6)	110 – 120 min.	90 – 110 min.	30 minutes	120 – 130 min.	73 minutes
Energie	1,75 – 1,95 kWh	1,10 – 1,40 kWh	0,8 kWh	0,95 – 1,05 kWh	0,9 kWh
Eau	19 – 21 litres	12 – 19 litres	9 litres	13 – 15 litres	14 litres

1) Les phases du programme de lavage font un bruit plus ou moins silencieux dans la mesure où la vaisse suivant les phases de lavage est lavée plus fortement sur une courte durée pour obtenir un meilleur résultat.
2) Les données de consommation ont ete calculées dans des conditions conformes aux normes. Ils dependent de la charge du panier de vaisselle. C'est pourquoit des variations sont possibles en fonction des conditions presentes sur le terrain.
3) Programme de lavage AUTOMATIQUE
4) Ce programme n'est pas adapté pour les restes d'aliments séchés
5) Programme de test
6) Lorsque le niveau de durée est régélectroniquement à 10, le temps de parcours du programme peut se prolonger quelques peu.

Démarrer le programme de lavage

1. Vérifiez que la vaisselle et les couverts sont disposés correctement de façon à permettre aux bras de lavage de tournier librement.
2. Ouvrir complètement le robinet d'arrivée d'eau.
3. Fermer la porte.
4. Appuyer sur la touche MARCHE/ARRET.

Levoyant correspondant s'allume.

1. Appuyer sur la touche du programme sélectionné (voir "tableau des programmes").

Levoyant correspondant s'allume.Àpres environ 3 secondes,leprogramme de lavage sélectionné démarre.

La durée du programme affichée dans la fenêtre d'affichage se réajustera eventuellement au cours du lavage en fonction de la charge, du degré de salissure, etc.

Si, après le départ du programme, la fenêtre d'affichage indique des anomalies, veuillez vous reporter à la rubrique "Que faire, si...".

Modifier/interrompre/arrête un programme de lavage

Modifiez ou interrompez un programme de lavage en cours seulement si c'est absolument nécessaire. L'air ayant pénétré dans l'appareil après avoir reféré se dilate. Cela peut provoquer un écoulement d'eau dans la cuve au fond de l'appareil et eventuellesment activer le système anti-inondations.

Modifier le programme de lavage

Il est possible de modifier le programme de lavage dans les 3 premières secondes après l'avoir sélectionné, en appuyant brièvement sur la touche du nouveau programme.

Pour modifier le programme de lavage ultérieurement, procédez de la manière suivante:

1. Maintenir la touche du nouveau programme de lavage sélectionné enforcée.

Levoyant du programme de lavage en cours clignote.

Après quelques secondes, seul levoyant du nouveau programme de lavage sélectionné resté allumé.

1. Relacher la touche.

Le nouveau programme de lavage sélectionné démarre.

Interrompre le programme de lavage en ouvrant la porte du lave-vaisselle

L'ouverture de la porte peut provoquer un dégagement de vapeur chaude. Danger de brûlle par aspersion! Ouvrir la porte avec précaution.

1. Ouvrir la porte du lave-vaiselle.

Le programme de lavage s'interrompt.

1. Fermer la porte.

Le programme de lavage se poursuit.

Interruption du programme de lavage (RESET)

1. Maintenir simultanément les touches de fonction 2 et 3 enfoncées.

Levoyant de la phase de programme de lavage en cours clignote quelques secondes, puis s'eteint.

1. Relacher les touches de fonction.

Le programme de lavage est interrompu.

La déactivation du lave-vaisselle interrupt seulement le programme de lavage mais ne l'annule pas. Quand il est réactivé, le programme de lavage se poursuit.

Sélection et modification du départ différé

Il est possible, à l'aide de la fonction « Départ Différé » de retarder le départ du programme de lavage jusqu'à un maximum de 19 heures.

Programmer le départ différé :

1. Appuyer sur la touche MARCHE/ARRET.
2. Appuyez sur la touche DEPART DIFFERE.

START plusieurs fois jusqu'à ce que la fenêtre d'affichage indique par clignotement le nombre d'heures au bout desquilles vous souhaitez que le programme de lavage démarre.

1. Appuyer sur la touche du programme sélectionné.

Dans la fenêtre d'affichage clignote brièvement la durée du programme de lavage sélectionné, puis à nouveau le départ différé sélectionné.

Dès que le nombre d'heures correspondant au départ différé devient fixe, la sélection du départ différé est activée.

Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

Modifier le départ différé :

Tant que le décompte du départ différé n'est pas terminé et que le programme de lavage n'a pas démarré, vous pouvez encore modifier à l'aide de la

Annuler la sélection du départ différé :

Tant que le programme de lavage n'a pas démarré, vous pouvez encore annuler la sélection du départ différé. Appuyez sur la touche

START jusqu'à ce que la durée du programme de lavage sélectionné apparaissé dans la fenêtre d'affichage. Le programme de lavage sélectionné démarre alors aussitôt.

Modifier le programme de lavage après une sélection de départ différé :

Tant que le programme de lavage n'a pas démarré, vous pouvez encore modifier la sélection du programme de lavage en appuyant sur la touche du programme correspondant.

1. Maintenir la touche du nouveau programme selec-tionné enfoncée.

Dans un premier temps, seul le voyant correspondant au programme de lavage déjà sélectionné clignote.

Quelques secondes plus tard, seul levoyant du nouveau programme de lavage sélectionné s'allume.

1. Relacher la touche.

Dès que le décompte s'est écoulé, le nouveau programme de lavage sélectionné démarre automatiquement.

Reconnaisance de charge

Lorsqu'un programme de lavage démarre bien que le panier supérieur et/ou le panier inférieur ne soient que partiellement charges, la haute technologielectronique équipant cet appeareil adapte la quantité d'eau de lavage ainsi que la durée du programme de lavage à la quantité de vaisselle. De la sorte, il est possible de laver également une petite quantité de vaisselle rapidement et économiquequipment. A demi-charge (6 couverts normalisés), on economise environ 2 litres d'eau et 0,2 kWh.

Fin de programme

Lorsque à la fin du programme, la fenêtre d'affichage indique «0».

1. Appuyez sur la touche ①. Levoyant ① s'éteint.

A la fin du programme, de la vapeur brûlante peut s'échapper à l'ouverture de la porte. Aussi:

1. Ouvrez la porte avec précaution.

Retrait de la vaisselle

• Ouvrez la porte et attendez 15 minutes avant devoir la vaisselle: vous éviterez de vous brûler et vous obtiendrez de plusieurs résultats de sechage.
• Videz d'abord le panier inférieur, puis le panier supérieur. Vous évitez ainsi que de l'eau résiduelle ne s'égoutte sur la vaisselle placée dans le panier inférieur et ne laisse des traces de gouttelettes sur celle-ci.

Entretien et nettoyage

Nettoyez régulierement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et si nécessaire, uniquement avec des détergents doux. N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc ...).

Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rincege avec un chiffon humide.

Nettoyage du filtré

Les filtres sont situés au fond de la cuve.
Ils doivent être nettoyés très régulièrement.
Des filtres non nettoyés nuisent au résultat de lavage.

1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaisselle se compose d'un filtré mixte grossier/fin, d'un microfiltre et d'un filtré plat.
3. Tournez la poignée de l'ensemble filtré mixte grossier/fin et microfiltré d^1 / 4 de tour vers la gauche puis souvevez le tout.
4. Saisissez le filtrte mixte grossier/fin (1) par la poignée annulaire et retirez-le du microfiltrre (2)
5. Nettoyez soigneusement tous les filtres sous l'eau courante.
6. Retirez le filtré plat (3) en le soulevant et nettoyez-le sous l'eau courante des deux côtés.
7. Replacez le filtrte plat en vérifier que les bords du filtrte s'applique correctement sur le fond de la cuve.
8. Placez le contrôle grossier/fin dans le microfiltre et assemblez-les.
9. Remettez l'ensemble de ces 2 filtres et verrouillez le tout en basculant le levier dans le sens des aiguilles d'une montre jusqu'à la butée.

Ne faites jamais fonctionner l'appareil sans les filtres.

Que faire quand…

Si vous constatEZ une anomalie dans le lavage ou le fonctionnement de votre apparéil, consultez les indications données dans cette notice d'utilisation avant de faire appel au Service ÀpRES Vente. Dans la majorité des cas, vous pourrez y remedier vous-même.

Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service Àprous Vente.

...signalisation des messages d'erreur

Si certains voyants décrits dans le tableau ci-dessous s'allument ou clignotent sur le bandeau de commande, il est éventuelles possible de remédier vous-même à l'anomalie :

Symptôme	Cause possible	Solution
Levoyant du programme de lavage sélectionné clignote, la fenêtre d'affichage indique le code d'erreur , 10, l'eau n'arrive pas dans le lave-vaisselle.	Le robinet d'arrivée d'eau est bouché ou entartré.	Nettoyer le robinet d'arrivée d'eau.
	Le robinet d'arrivée d'eau est fermé.	Ouvrir le robinet d'arrivée d'eau.
	Le filtre (si votre appariel en est équipé) situé à l'entrée du tuyau sur le robinet d'eau est bouché.	Nettoyer ce filtre.
	Les filtres situés au fond de la cuve sont bouchés.	Appuyer sur la touche du programme de lavage en cours ; puis interrompree le programme de lavage en appuyant sur RESET (voir chapitre : démarrer le programme de lavage) ; Nettoyer les filtres (voir chapitre : nettoyage des filtres).
	Le tuyau d'alimentation d'eau n'est pas installé correctement.	Vérifier la disposition du tuyau.
Le voyant du programme de lavage sélectionné clignote, la fenêtre d'affichage indique le code d'erreur , 20.	Le siphon est bouché.	Nettoyer le siphon.
	Le tuyau d'évacuation d'eau n'est pas installé correctement.	Vérifier la disposition du tuyau.
La fenêtre d'affichage indique le code d'erreur , 30.	Le système anti-inondation est activé.	Fermer le robinet d'arrivée d'eau et contacter le service après vente.

Après avoir remédié au code erreur ou appuyer sur la touche du programme de lavage en cours. Le programme de lavage se poursuit.

Si l'anomalie se produit, veuillez contacter le service après vente.

Pour tout autre anomalie, veuillez contacter le service après vente et lui déscrire le type d'anomalie.

... vous avez des problèmes lors de l'utilisation du lave-vaisselle.

Symptômes	Cause possible	Solutions
Le programme ne démarre pas.	La portedu lave-vaisselle n'est pas fermée correctement.	Refermez la porte.
	La fiche secteur n'est pas branchée.	Branchez la prise.
	Le fusible de l'installation électrique de la mai-son n'est pas en bon état.	Remplacez le fusible.
	Pour les modèles de lave-vaisselle avec départ différé: un départ différé est sélectionné.	Si la vaisselle doit être rincée immédiatement, pour les apparciels - avec multiafficheur, régler l'heure de départ sur 0 heures. - sans multiafficheur, effacer la pré-sélection de l'heure de départ.
Des taches de rouille sont visibles à l'intérieur de la cuve.	L'intérieur de la cuve est en acier inoxydable. Des taches de rouille dans la cuve ne peuventvenir que de rouillevenue de l'extérieur (particules de rouille de la tuyauterie d'eau, de cas-seroles, couverts, etc.). Eliminez de teltes taches à l'aide d'un produit de nettoyage pour acier inoxydable du commerce.	Ne lavez que des couverts et de la vaisselle convenant pour lave-vaisselle.
		Fermez correctement le couvercle du réservoir pour Sel spécial de régénération.
Sifflement pendant le lavage.	Le sifflement ne gène pas.	Employer un détergent d'une autre marque.

... le résultat de lavage n'est pas satisfaisant.

La vaisse n'est pas propre.

• Le programme sélectionné ne convient pas au type de salissure sur la vaiselle.
• La vaisselle n'est pas correctement placée. Les paniers à vaisselle ne peuvent pas etre surcharges.
• Les filtres ne sont pas propres ou sont mal placés.
• Le produit de lavage n'est pas correctement dosé ou ne convient pas au lavage en lave-vaisselle.
• En cas de dépôts de calcaire sur la vaisselle: le réservoir de Sel régénérant est vide ou l'adoucisseur est mal réglé.
• Le tuyau d'écoulement n'est pas place correctement.

La vaisse ne s'est pas ou ne brille pas.

• La vaisse est restée trop longtemps dans l'appareil.
• Le réservoir pour le liquide de rincege est vide.

Les verresprésent des stries, destaches blanchâtres ou un dépôt aux reflets bleus.

• Dosez correctement la quantité de produit de finçage.

Les verresprésent des taches d'eau séchée.

• Augmentez le dosage de produit de rinçage.
• Vérifiez que le produit de lavage est correctement dosé et convient au lavage en lave-vaisse.

Caractéristiques techniques

Capacité:	12 couverts normalisés y compris vaisselle de service
Pression d'eau autorisé:	1-10 bar (=10-100 N/cm² = 0.1-1.0 MPa)
Raccordement électrique:	Les informations concernant le raccordement électrique se trouvent sur la plaque signalétique placée sur le côte droit de la porte du lave-vaisselle.
Lave-vaisselle: «pose-libres»
Dimensions:	850 x 600 x 600 (H x L x P en mm)
poids max.:	54 kg
Lave-vaisselle intégrables et habitillables
Dimensions:	820 – 880 x 596 x 570 (H x L x P en mm)
poids max.:	50 kg
Lave-vaisselle encastrés entièrement intégrables
Dimensions:	820 – 880 x 596 x 546 - 550 (H x L x P en mm)
poids max.:	50 kg

Cet apparéil est conforme aux directives Communautaires suivantes:

73/23/CEE du 19.02.1973 - Directive basse tension et modifications successives
89/336/CEE du 03. 05. 1989 concernant la compatibilité électromagnétique et modifications successives (y compris directive modificatrice 92/31/CEE)

• Directive CME

Indications à l'attention des instituts d'essai

L'essay selon la norme EN 60704 doit'être effectué à pleine charge avec le programme de test (voir tableau des programmes).

Les essais selon la norme EN 50242 doivent etre effectués avec le bac à sel de l'adoucisur d'eau plein, avec le bac d'alimentation du produit de rincege plein et avec le programme de test (voir tableau des programmes).

	Pleine charge:12 couverts, y compris la vaissele de service	Mi-charge:6 couverts, y compris la vaissele de service, avec un emplacement sur deux laissé libre
Dosage du produit de lavage:	5g + 25g (type B)	20g (type B)
Réglage du produit de rinçage:	4 (type III)	4 (type III)

Exemple de rangement: Panier supérieur *

Exemple de rangement: Panier supérieur *

*Le cas échéant, déplacer le rangement des tasses de la droite vers la gauche. Ce faisant, il est impératif que les tasses soient disposées à la même hauteur!

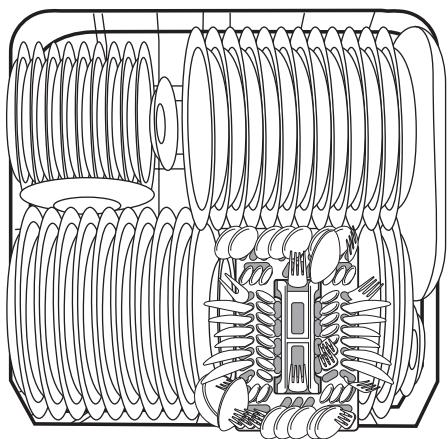

Exemple de rangement: Panier inférieur

Exemple de rangement: Panier à couverts

Certains modèles de lave-vaisselle possèdent des paniers à couverts non équipés d'une grille.

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

Installation du lave-vaisselle

• Le lave-vaisselle doit bien reposer sur le sol et être mis à niveau sur un sol bien stable.

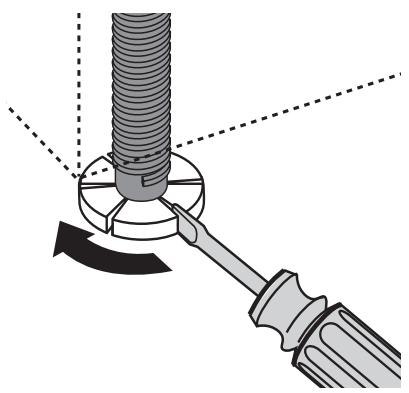

• Dévisser les pieds régibles afin de compenser les inégalités du sol et d'adapter la hauteur de l'appareil aux meubles adjacents :

• à l'aide d'un tournevis.

• Pour les lave-vaisselle sur socle indépendant, intégrables et encascrables, les pieds arrirées de l'appareil doivent être régles de l'avant de l'appareil à l'aide d'un tournevis.

• Le tuyau d'évacuation, le tuyau d'arrivée d'eau et le cable d'alimentation électrique doit pouvoir bouger librement à l'intérieur du retour de socle, afin de n'être ni écrasés ni pliers.
• Le lave-vaisse doit en outre visse solidement au plan de travail de la cuisine ou aux meubles adjacents. Cette mesure est absolument nécessaire afin de garantir la sécurité contre le bascurement requise par les prescriptions VDE.

En fonction de leur type de construction, les lave-vaisselle sont à installer comme suit:

Lave-vaisselle intégrable

(voir gabarit de montage en annexe)

On peut garnir la porte de l'appareil à l'aide d'une plaque de bois/plaque de garnissage aux dimensions suivantes:

Largeur:	591 – 594 mm
Epaisseur:	16 – 24 mm
Hauteur: (variable)	dépend de	- la hauteur de niche - la hauteur du socle - l'adaptation au tracé des joints des meubles adjacentsa La hauteur exacte doit être mesurée sur place par rapport aux meubles adjacentsc
Poids:	max. 8 kg

Si la longueur de la plaque de garnissage dépasse 600 mm, la porte de l'appareil ne peut plus être entièrement ouverte (la plaque de garnissage bute contre le socle).

Dans ce cas, il faut découvert le socle (voir gabarit de montage) ou employer le jeu de ferrures BLT 60 pour la porte plus longue. Vous pouvez obtenir celui-ci sous le numero de piece de rechange 911 239 008.

Lave-vaisselle encastrable

voir instructions de montage annexées)

Les apparêils indépendants sur socle

peuvent être installés sans fixation supplémentaire.

Si le lave-vaisselle est installé directement à côté d'une cusinière à gaz ou à charbon, un panneau thermiquement isolant non combustible doit être place entre la cusinière et le lave-vaisselle à niveau avec l'arête supérieurie du plan de travail (profondeur 57,5 cm). Le panneau doit être recouvert d'un film d'aluminium du côté de la cusinière.

Si le lave-vaisselle doit être installé en dessous d'un plan de travail de cuisine, vous doivent enlever le plan de travail d'origine du lave-vaisselle comme suit:

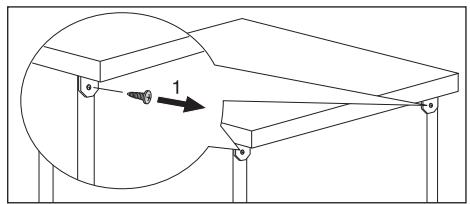

1. Dévissez les vis des équres de butée de la paroi arrêté (1).
2. Faites glisser le plan de travail de l'appareil vers l'arrière sur environ 1 cm (2).
3. Soulevez le plan de travail à l'avant (3) et retirez-le.

Si le lave-vaisselle est utilisé plus tard comme apparéil indépendant, le plan de travail d'origine doit être remis en place.

Le socle des apparèils indépendants n'est pas régliable en hauteur.

Raccordement du lave-vaisse

Arrivée d'eau

Le lave-vaisselle possède des dispositifs de sécurité qui empêchent le reflux de l'eau de lavage dans le réseau de distribution d'eau potable et sont conformes aux prescriptions de sécurité en vigueur en matière de sécurité hydraulique.

• Le lave-vaisse peut être alimenté en eau froide et en eau chaude jusqu'à 60^ max.
• Le lave-vaisse ne peut pas être raccordé à un chauffe-eau.

Pression d'eau admissible

Pression d'eau minimale admissible: 1 bar (=10 N/cm2=100 kPa)	Si la pression de l'eau est inférieure à 1 bar, veuillez demander conseil à votre installer.
Pression d'eau maximale admissible: 10 bars (=100 N/cm2=1 MPa)	Si la pression de l'eau est supérieure à 10 bars, un réducteur de pres-sion doit être installé en avant de l'appareil (disponible en option chez votre vendeur).

Raccorder le tuyau d'alimentation

Le tuyau d'alimentation ne peut pas etre plie, écrasé ni enroule sur lui-même lors du raccordement.

Raccordez le tuyau d'alimentation avec le raccord visse pour flexible (ISO 228-1:2000) à un robinet d'eau avec fillet mâle (¾ pouce). Le flexible d'alimentation est équipé d'un raccord pouvant être soit en plastique soit en métal :

• Le raccord plastique du tuyau de raccordement à visser sur le robinet peut seulement être serré manuellement.
• Le raccord métal du tuyau de raccordement à visser sur le robinet doit impérativement être serré à l'aide d'un outil. Puis vérifier l'établité visulement (s'assurer que le robinet d'eau ne perd pas).

Afin que la prise d'eau ne soit pas limitée dans la cuisine, nous recommendons d'installer un robinet d'eau supplémentaire ou de monter une dérivation sur le robinet d'eau existant.

• Si le tuyau d'arrivée d'eau fourrai est trop court pour votre installation, utilisez exclusivement un tuyau complet normalisé disponible auprès de votre vendeur. Ne le coupez en aucun cas.

Le chapitre suivant concerne uniquement les lave-vaisselle qui ont un clapet de sécurité au raccord visse au niveau du robinet d'eau :

Tuyau d'alimentation avec clapet de sécurité

Après avoir raccordé le tuyau d'alimentation à double conduit, le clapet de sécurité se situe directement au contact du robinet. De ce fait, le tuyau d'alimentation n'est sous pression que pendant l'alimentation en eau. Si à ce moment-là le tuyau d'alimentation devait ne pas être étanche, le clapet de sécurité interrompt l'arrivée d'eau et la pompe de vidange du lave-vais-selle se met en marche.

Pour la pose du tuyau d'alimentation, priere de respecter les consignes suivantes:

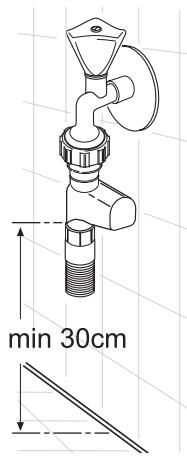

• La distance entre le bord inférieur du clapet de sécurité et la surface au sol du lave-vaisselle doit être supérieure à au moins 30 cm :
• A l'intérieur du tuyau d'alimentation à double conduit, il y a le cable électrique pour le clapet de sécurité. Ni le tuyau d'alimentation, ni le clapet de sécurité ne doit être plongés sous l'eau.
• En cas de défectuosité du tuyau d'alimentation, retirer immédiatement la fiche secteur.
• Le tuyau d'alimentation avec clapet de sécurité ne doit être remplaced que par un spécialiste/le service après-venture.
• Poser le tuyau d'alimentation de telle manière qu'il ne soit jamais situé plus haut que le bord inférieur du clapet de sécurité.

Evacuation de l'eau

Tuyau d'évacuation

Le tuyau d'évacuation ne peut être ni plié, ni écrasé ni replié sur lui-même.

Raccordement du tuyau d'évacuation:
hauteur maximum: 1 metre.
- hauteur minimum nécessaire, 40 cm.

Tuyaux de prolongement

• Les tuyaux de prolongement sont disponibles chez votre magasin vendeur. Le diamètre interieur des flexibles de prolongement doit etre de 19mm
• Les tuyaux de prolongement peuvent au maximum être posés sur 3 m à l'horizontal et la hauteur maximum admissible pour le raccordement du flexible d'évacuation est alors de 85 cm.

Raccordement au siphon

• L'embout du flexible d'évacuation (ø 19 mm) s'adapte sur tous les types courants de siphon. Le diamètre extérieur du raccordement au siphon doit être d'au moins 15 mm.
• Le flexible d'évacuation doit être fixé au raccordement de siphon à l'aide du collier de serrage.

Evacuation de l'eau dans le cas d'un lave-vaisselle encastré en hauteur

Si le lave-vaisselle est encastré en hauteur et si la hauteur du raccordement du tuyau d'évacuation est inférieure à 30 cm, le kit ET 111099520 doit être encastré par le service après-vente.

Evacuation de l'eau dans l'évier (possible uniquely pour les apparciels «pose-libre»)

Si vous foulez accrocher le tuyau d'évacuation au rebord de l'évier, utilisez une crosse en plastique spéciale. Vous l'obtiendrez auprès de votre magasin vendeur.

1. Emboîtez le coude sur le flexible d'évacuation.
2. Fixez le flexible d'évacuation pour l'empêcher de glisser du bord de l'évier. Tirez le cordon à travers l'orifice du coude de flexible et fixez-le au mur ou au robinet.

Système de protection contre les fujites d'eau

A titre de protection contre les dégats des eaux, le lave-vaisselle est équipé d'un système de protection contre les fuites d'eau.

En cas de défaut, la pompe d'évacuation dans le tuyau d'alimentation se met en marche.

De cette manière, l'eau ne peut ni s'écouler ni déborder. L'eau résiduelle se trouvant dans l'appareil est évacuée automatiquement par pompage.

Le système de protection contre les fuites d'eau fonctionne également lorsque l'appareil est hors service.

Raccordement électrique

Suivant les conditions techniques de raccordement en vigueur de la Compagnie d'électricité, un raccordement fixe au réseau électrique peut uniquement être effectué par un électricien/agréé.

Lors du raccordement, veillez à respecter les prescriptions VDE et le cas échéant les stipulations supplémentaires de la compagne d'électricité locale. Àpres le montage, les éléments sous tension et les conducteurs isolés en fonctionnement ne peuvent plus pouvoir être touchés avec l'éprouvette en forme de doigt suivant EN 60335/DIN VDE 0700.

Vous trouvrez toutes les données nécessaires pour le branchement électrique sur la plaque signalétique qui se trouve sur le bord interieur droit de la porte du lave-vaisselle. Si l'appareil est commutable, il faut en outre respecter les indications du schéma de commutation se trouvant dans le boîtier de raccordement au réseau.

Vérifiez avant le raccordement que la tension nominale et le type de courant mentionnés sur la plaque signalétique de l'appareil correspondant à la tension nominale et au type de courant du lieu d'installation. La protection électrique nécessaire est également mentionnée sur la plaque signalétique.

Pour isoler le lave-vaisselle du réseau, tirez la fiche de la prise.

Attention: La fiche doit également être accessible après l'installation de l'appareil.

Si l'appa-reil est raccordé au moyen d'un raccordement fixe, il faut prévoir un dispositif (p. ex. disjoncteur différentiel) permettant de séparer l'appareil du réseau sur tous les pôles (N, L1) avec un interstice d'ouverture de contact de >3 mm.

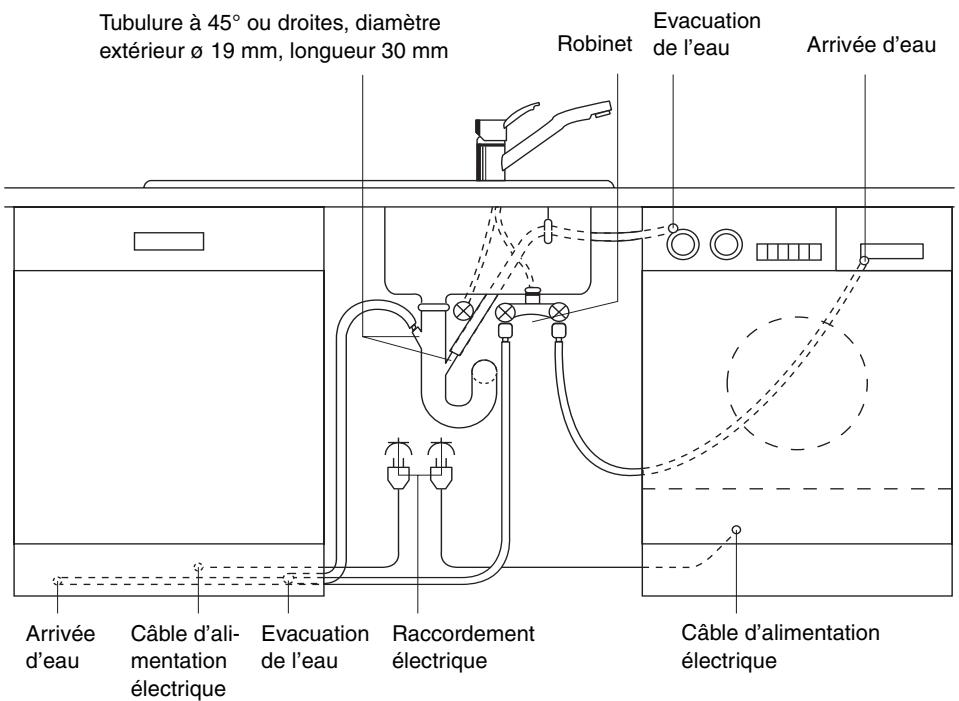

Les tuyaux d'alimentation en eau et d'évacuation ainsi que le cable d'alimentation électrique se raccordent sur le côté du lave-vaisselle, aucune place n'était disponible à cet effet à l'arrière de l'appareil. L'exemple suivant d'une installation sanitaire et électrique ne peut constituer qu'une recommendation, les circonstances locales étant déterminantes (raccordements disponibles, prescriptions locales de raccordement des sociétés de distribution d'eau et d'électricité, etc.).

ThermaPhon

Le service d'information téléphonique de Thermo

Lundi à vendredi de 09.00 - 12.00 Uhr

Pour renseignements, conseils et «astuces» concernant l'utilisation de vos apparèils menagers.

Une prestation de service à votre disposition chaque jour pour toutes questions touchant aux apparciels menagers.

Appelez ThermoPhon par exemple pour:

• renseignements rapides concernant l'utilisation des appareils
• conseils judicieux pour l'entretien et les soins à apporter aux apparèils menagers
  «astuces» utiles pour la cuisson en général, la cuisson au four, l'aération, la réfrigération et le rinçage

• conseils compétents pour le choix d'un apparéil correspondant à vos désirs

• informazioni immediamente - sull'impiogo degli appearecchi
  consigli preziosi in merito alla manutenzione e alla cura degli elettrodomestici

• suggerimenti utili per cucinare, arrostire, ventilare, raffreddare e lavare le stoviglie
• consulenza competente per la scelta di un appearecchio che soddisfi le vostre esigenze e i vostri desideri

Nous octroyons sur chaque produit Therma une année de garantie à partir de la date de livreaison ou de la mise en service. Les pieces défectueuses sont réparées ou remplacées gratuitement. Notre garantie couvre les frais de main-d'oeuvre et de déplacement, ainsi que les pieces de rechange.

L'usure ou les dommages causés par des influences extérieures, des cas de force majeure, l'intervention de tiers ou pour des dommages des à l'inobservation des mode d'emploi ne sont pas couverts par la garantie.

Garanzia

au chapitre «Que faire si...» sont rassemblées les sources de panne les plus féquentes, auxquelles vous pouvez.Remédier vous-même.

Si vous faites malgré tout appel au service après-venture pour un des problèmes mentionnés ou suite à une erreur de manipulation, la visite du technicien de service après-venture ne sera pas gratuite pendant la période de garantie non plus.

Si vous ne trouvez pas d'indication pour une panne dans ce mode d'emploi, veuillez vous adresser au service après-vente.

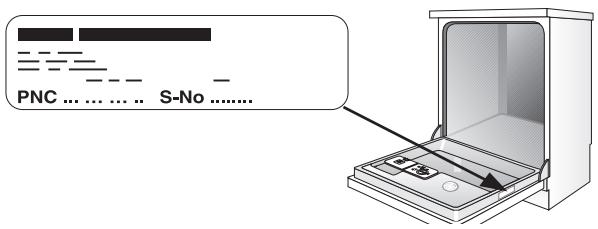

Donnez au service après vente le numéro PNC et le numéro de série, que vous trouverez sur la plaque signalétique. Celle-ci se trouve sur le bord interieur droit de la porte.

Afin de plusieurs avoir les numérios à la main, nous recommendons de les introduire ici:

Modèle:

PNC:

S-No:

Date d'achat:

A+T Hausgeräte AG

Badenerstrasse 585

8048 Zurich

Telefon [phone]

Telefax 014058700

Internet: www.therma.ch

E-Mail: [e-mail]

A+T Appareils Ménagers SA

LeTrési6

1028 Preverences

Telephone [phone]

Téléfax 0218032524

Internet: www.therma.ch

E-Mail: [e-mail]

A+T Apparecchi Casalinghi SA

Centro Montana

6616 Losone

Telefono 0917911412

Telefax 0917921803

Internet: www.therma.ch

E-Mail: [e-mail]
