MODE D'EMPLOI DHC60.1IX THERMA

Utilisation de l'appareil 12

Utilisation 12 Version à évacuation extérieure 12 Version à évacuation extérieure avec filtre à charbon actif 12

Installation 13

Déballage 13 Montage 13 Raccordement électrique 13 Montage de la hotte 13 Montage de la cheminée (Option) 13

Utilisation de la hotte 15

Réglage de la vitesse 15. Pour une ventilation optimale 15.

Entretien 16

Filtre à graisse 16 Filtre à charbon AKF 200 16 Nettoyage 16 Changement des lampes 16

En cas de mauvais fonctionnement de la hotte 17

Avant d'appeler les services compétents 17

Réparations et pièces détachées 17

Félicitations pour votre choix!

Nous vous remercions d'avoir choisi un appareil Therma. Nous sommes persuadés qu'il vous satisfera et qu'il vous rendra de nombreux services.

Avant d'utiliser votre hotte à évacuation extérieure, nous vous recommandons de lire attentivement ce mode d'emploi décrivant votre appareil et ses nombreuses fonctions.

Pour prévenir tout risque inhérent aux appareils électriques, il est indispensable que la hotte à évacuation extérieure soit installée correctement. Lisez attentivement les mesures de sécurité pour éviter toute utilisation abusive ou danger.

Conservez précieusement ce mode d'emploi afin de pouvoir le consulter à tout moment.

Installation et mise en service de la hotte

• La hotte à évacuation extérieure est conçue pour des ménages traditionnels cuisinant de façon normale. Tout usage à d'autres fins peut entraîner des dommages non couverts par la garantie.
• Toute installation électrique doit être effectuée par un electricien agréé. La hotte doit en outre être installée par un spécialiste en la matière pour éviter tout risque d'efficacité réduite, voire de dommages corporels et matériels.
• Ne jamais raccorder la hotte à des conduits d'évacuation de fumées utilisés par des appareils qui fonctionnent avec une source d'énergie autre que l'électricité.
• Lorsque la hotte est utilisée en même temps que des équipements fonctionnant avec des sources d'énergie autres que l'électricité, il convient de prendre les mesures adaptées pour assurer une bonne advection d'air.
• La hotte doit être installée à au moins 60 cm des brûleurs électriques, à 70 cm des brûleurs à gaz et à au moins 85 cm au-dessus de cuisinières à bois sans approvisionnement par le dessus (Fig. 3). Toute installation de la hotte au-dessus de foyers ouverts ou de cuisinières à ouverture de remplissage (avec couvercle) sur le dessus est absolument interdite.

Veillez au respect des normes existant en matière d'évacuation des fumées.

Utilisation de la hotte aspirante

• Ne flambez pas d'aliments sous la hotte.
• Tout dépôt excessif de graisse à l'intérieur et à l'extérieur du meuble de même que sur les filtres peut s'enflammer et provoquer un incendie.
• Les filtres métalliques peuvent être lavés en lave-vaisselle ; la couleur du métal pourrait alors subir des modifications.
• Suivant vos habitudes culinaires, changez les filtres à charbon actif 1-3 fois par an.

Attention! En cas d'incendie, éteignez la hotte et les corps de chauffe; étouffez les flammes en les couvrant, n'utilisez jamais d'eau.

Élimination des appareils usagés

• Contribuez à éviter tout risque même lorsqu'on ne sait que la hotte est hors d'usage. Débranchez la prise et coupez le cordon électrique à l'entrée de la hotte. Renseignez-vous auprès des autorités compétentes pour la récupération des appareils usagés.

Utilisation de l'ordinateur

Le matériel pour le montage et le schéma de perçage sont fournis avec l'appareil.

Utilisation

La hotte peut être utilisée en:

• Version à évacuation extérieure
• Version à évacuation extérieure avec filtre à charbon actif

Version à évacuation extérieure

L'air est aspiré vers l'extérieur par un conduit à raccorder au collier supérieur de la hotte.

Attention! Dans la partie horizontale, le conduit doit être légèrement incliné (environ) vers le haut pour permettre à l'air de passer facilement de la pièce à l'extérieur.

Version à évacuation extérieure avec filtre à charbon actif

L'air est évacué à travers un filtre à charbon.

On emploie la hotte dans cette version lorsque les prescriptions n'autorisent pas d'évacuer l'air non filtré en façade, directement à l'extérieur.

Pour ce mode de fonctionnement, demandez au fournisseur ou au service après-vente deux filtres à charbon actif AKF 200, en précisant le modèle de l'appareil.

Montage du filtre à charbon actif

Otez les deux filtres à graisser en poussant les poignées d'abord vers l'arrière puis vers le bas (fig. 1).

Montez un filtre à charbon de chaque côté de manière à couvrir les deux grilles de protection du rotor du moteur, tournez ensuite la poignée centrale des filtres dans le sens des aiguilles d'une montre (Fig. 2).

Fig. 1

Fig. 2

Déballage

Vérifiez que la hotte n'est pas endommagée.

Signalez immédiatement tout dégât dû au transport à la personne compétente et tout défaut ou manque au revendeur.

Ne laissez pas traîner le matériel d'emballage pour éviter que les enfants ne jouent avec.

Montage

La hotte aspirante doit être montée sur une armoire murale. Une fois installée, la hotte doit être à au moins 60 cm des corps de chauffé électriques et 70cm des brûleurs à gaz (fig. 3).

Raccordement électrique

La hotte est munie d'un cordon électrique à fiche moulée, avec mise à terre, pour raccordement à une prise de 230V.

Le cordon mesure 1,2m

Montage de la hotte - fig. 4

a. Posez le gabarit de perçage contre le mur (1), marquez au crayon l'emplacement des deux troughs (2) puis percez-les (2× 0 12mm) b. Insérez les deux crochets avec chevilles (3). c. Enlevez les filtrres àGRAISSÉMETTALLIQUES (4). d. Accrochez la hotte à la cheminée, placez-la bien à l'horizontal en vous servant des vis de réglage (5). e. Marquez l'emplacement des deux troughs sur le mur (6). Decrochez a present la hotte et percez les troughs (2x 8mm). Placez les chevilles dans les troughs (7) et raccrochez la hotte, fixez definitivement la hotte (8), a I'aide des vis (2× 05x45 mm). f. Remettez les filtres àGRAISSÉMETTALLIQUES (4).

Fig. 3

Montage de la cheminée

g. Fixez le support de la cheminée (10) à l'aide de chevilles à mur Ø 8 mm (9) et de vis Ø 5x45 mm (11) à 3-4 mm au-dessous du plafond, bien au centre par rapport à la hotte située en dessous et parfaitement à l'horizontal. h. Fixez la bride de raccord au sommet de la hotte à l'aide de deux vis Ø 3,5 x 6,5 mm (12), puis appliquez un tuyau suffisamment long pour atteindre l'extérieur du logement (13). i. Procédez au branchement électrique (14) (voir chapitre "Raccordement électrique"). j. Montez la cheminée (15) (Accessoire) et fixez-la, dans le haut, au support de la cheminée à l'aide de deux vis Ø 9 mm (16). Faites glisser vers le bas la partie inférieure de la cheminée et appliquez la cheminée sur la partie haute de la hotte (17). k. Montez enfin les grilles (18) des deux côtés de la cheminée.

Fig. 4 - Montage de la hotte / Montage de la cheminée

Réglage de la vitesse - fig. 5

La hotte est équipée d'un moteur à trois vitesses, plus une position pour un fonctionnement intensif. Pour une efficacité optimale, nous vous recommandons d'utiliser les vitesses inférieures en cas de conditions dites normales et la vitesse la plus élevée en cas d'odeurs particulièrement fortes ou de condensation élevée.

Conseil: mettez la hotte en marche quelques minutes avant de commencer à cuisiner et laissez-la tourner jusqu'à la disparition complète de toutes les odeurs. Branchez-la également quand vous mettez de l'eau à bouillir; vous éviterez ainsi la formation de buée.

Éclairage du plan de cuisson

La hotte est munie de deux lampes de 40W (E 14). L'éclairage est commandé par le bouton de gauche.

Pour une ventilation optimale

Pour assurer le bon fonctionnement de la hotte, fermez la fenêtre de la cuisine. En revanche, vous pouvez ouvrir une fenêtre dans une pièce contiguë.

Ce qu'il faut savoir

Si la hotte fonctionne en même temps qu'un brûleur ou qu'un feu de cheminée brûlant à l'air libre (chaudières à gaz, à mazout, à charbon ou à bois, chauffe-eau, etc.), il convient de faire preuve de prudence, car la hotte aspire l'air nécessaire à la combustion de ceux-ci.

Ce principe ne s'applique pas aux systèmes basés sur le recyclage de l'air.

Fig. 5

Fig. 6

Débranche la prise électrique de la hotte avant tout entretien.

Filtre à graisse

Le filtre métallique retient les particules de graisse en suspension. Lavez-le une fois par mois à l'eau chaude savonneuse ou, si possible, dans le lave-vaisselle (60^).

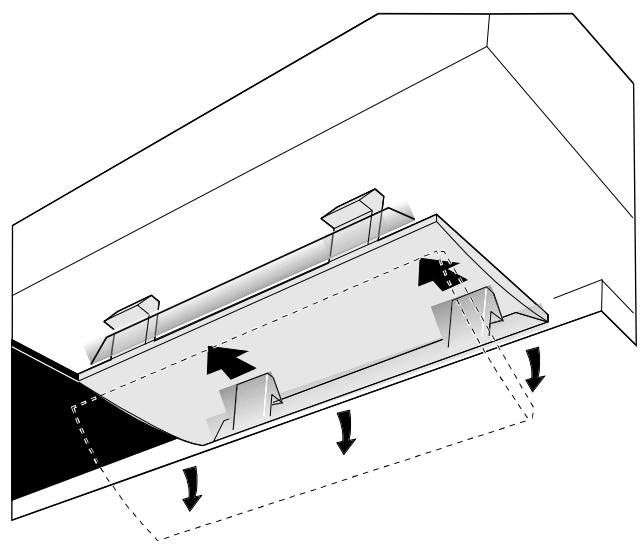

Pour retirer le filtre:

• Pour le démonter, poussez-le d'abord vers l'arrière de l'appareil et sortez-le par le bas (fig. 1).

Laisser sécher avant de remettre en place.

Filtre à charbon AKF 200

Il sert à éliminer les odeurs provenant de la cuisson. Demandez-le au service après-vente ou au fabricant.

Tournez la poignée centrale des filtres dans le sens inverse des aiguilles d'une montre jusqu'à ce que les filtres à charbon actifs soient débloqués (fig. 2).

Nettoyage

Pour nettoyer l'extérieur de la hotte, utilisez un chiffon humide imbibé d'un détergent liquide neutre. N'utilisez jamais de produits abrasifs.

Changement des lampes - fig. 5

• Débranche la prise électrique de la hotte.
• Enlever les filtres àGRAISSES METALLIQUES ou la plafonniere.
• Remplacer la lampe grillée en utilisant exclusivement des lampes 40W max (E14).
• Avant d'appeler le service après-vente parce que l'éclairage ne fonctionne pas, vérifie si les ampoules ont bien été mises en place.

Fig. 5

Avant d'appeler les services compétents

Contrôlez que la prise est bien branchée et que les plombs n'ont pas sauté. Ne tentez rien qui puisse entraîner un risque ou des dégâts à l'appareil. Si le problème persiste, contactez votre détaillant ou une entreprise de réparation/agréée.

N'oubliez pas de conserver le récépissé d'achat.

Réparations et pièces détachées

Pour toute réparation ou pièce détachée, adressez-vous à votre détaillant.

Avant de téléphoner pour un dépannage ou des pièces détachées, notez le numéro de l'appareil et la dénomination du module. Ces informations figurent sur la plaque signalétique placée derrière le filtre à graisse.

Modèle:

N° de l'appareil:

Date d'achat:

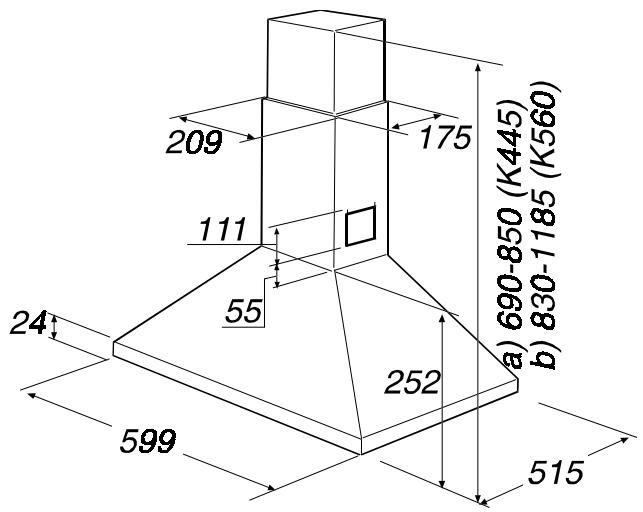

Données techniques

Modèle

Capacité	max.	402 m3/h / 297 m3/h*
	min.	179 m3/h
Dimensions	hauteur	252 mm (sans cheminée)
	largeur	599 mm
	profondeur	515 mm
Eclairage		2 x 40W (E14)
Filtre àGRAISSE		Métallique
Voltage secteur		220-230 V / 50 Hz
Puisssance nominale totale		250 W

• Lorsque la hotte est utilisée avec un filtre à charbon actif
