DA 55.1 - Hotte aspirante THERMA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante
Modèle	Non précisé
Puissance d'aspiration	Non précisé
Niveaux de vitesse	3
Type de filtre	Filtre à graisse métallique
Éclairage	Lampe halogène
Type de commande	Interrupteur mécanique
Matériau	Acier inoxydable
Largeur	60 cm
Hauteur	Non précisé
Profondeur	Non précisé
Niveau sonore	Non précisé
Type d'installation	Murale
Fonction recyclage	Oui
Consommation électrique	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - DA 55.1 THERMA

Que faire si le THERMA DA 55.1 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment régler la température sur le THERMA DA 55.1 ?

Utilisez le panneau de commande pour ajuster la température. Appuyez sur les boutons '+' et '-' pour augmenter ou diminuer la température souhaitée.

Pourquoi le THERMA DA 55.1 émet-il un bruit étrange ?

Un bruit étrange peut être causé par des objets bloquant le ventilateur ou par une accumulation de poussière. Vérifiez et nettoyez l'appareil si nécessaire.

Que faire si l'appareil ne chauffe pas correctement ?

Assurez-vous que le thermostat est correctement réglé. Vérifiez également si les filtres sont propres et si l'appareil n'est pas en mode éco.

Comment nettoyer le THERMA DA 55.1 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne pas utiliser de produits abrasifs.

Où trouver le manuel d'utilisation du THERMA DA 55.1 ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Vous pouvez également le télécharger sur le site web du fabricant.

Que faire si l'affichage de l'écran est flou ?

Cela peut être dû à de la condensation ou à une mauvaise connexion. Éteignez l'appareil, attendez quelques minutes, puis rallumez-le.

Le THERMA DA 55.1 peut-il être utilisé dans une salle de bain ?

Oui, mais assurez-vous qu'il est installé conformément aux réglementations locales sur l'utilisation des appareils électriques dans les zones humides.

Comment résoudre un problème de surchauffe ?

Éteignez immédiatement l'appareil et débranchez-le. Vérifiez si les filtres sont obstrués et assurez-vous qu'il y a suffisamment d'espace autour de l'appareil pour une bonne circulation de l'air.

Où se trouve le service client pour le THERMA DA 55.1 ?

Vous pouvez contacter le service client via le site web du fabricant ou en consultant le manuel d'utilisation pour les coordonnées.

MODE D'EMPLOI DA 55.1 THERMA

Veuillez lire attentivement ce mode d'emploi. Observez avant tout le chapitre "Règles de sécurité".

Conservez ce mode d'emploi afin de pouvoir le consul-ter ultérieurement, et remettez-le à l'éventuel propriétaire ultérieur de l'appareil.

Ce triangle d'avertissement et/ou les termes de signalisation "Attention!", "Prudence!" soulignent des indications qui sont importantes pour votre sécurité ou pour la capacité de fonctionnement de l'appareil. Ils doivent impérativement être respectés.

1. Ce symbole vous guide pas à pas dans la manipulation de cet appareil.
2. ...
3. ...

Ce symbole précède des informations complémentaires concernant la manipulation et l'utilisation pratique de cet appareil.

Ce symbole signale des conseils et des indications relatifs à l'utilisation économique et écologique de l'appareil.

Ce mode d'emploi contient des indications permettant d'éliminer soi-même des pannes qui pourraient éventuellement survenir. Voir chapitre "Que faire si..."

Si ces indications ne devaient pas suffire, vous avez deux points de consultation chez lesquels on pourra vous aider:

• Le point de service après-vente à proximité de chez vous (voir chapitre "Service après-vente") ou

Vous y recevez une réponse à chaque question concernant l'équipement ou l'utilisation de votre appareil. Bien entendu, vos désirs, suggestions ou critiques sont également bienvenus. Notre objectif est de poursuivre l'amélioration de nos produits et prestations de services au profit de notre clientèle.

• En cas de problèmes techniques, notre service après-vente se tient à tout moment à votre disposition (vous trouvez les adresses et numéros de téléphone au chapitre "Service après-vente").

Veuillez également prendre en considération le chapitre "Service".

Après vous avez pris connaissance du mode d'emploi, nous vous prions de renvoyer la carte de garantie remplie au service après-vente à Mägenwil.

Règles de sécurité 18

Sécurité électrique 18 Sécurité pour les enfants 18 Sécurité durant l'utilisation 18 Sécurité lors du nettoyage 18

Élimination 19

Éliminer le matériel d'emballage 19 Consignes d'élimination 19

Votre hote d'aspiration 20

Vue de dessus de l'appareil 20

Avant la première utilisation 20

Premier prénéttoyage 20

Manipulation et régulation de la hotte d'aspiration 21

Mise en marche 21 Déclencher 21 Éclairage 21

Nettoyage et entretien 22

Nettoyage extérieur 22 Nettoyage du filtre métallique 22 Nettoyage de l'espace de filtration 22

Instructions d'installation 24

Règles de sécurité 24 Montage 24 Description du montage 25 Raccordement électrique / alimentation 27 27 Prescriptions, normes, directives 27

Service 28

Avant de faire appel au service après-vente 28 Voulez-vous solliciter le service après-vente 28

Service après-vente 44

Point de vente de rechange 44 Garantie 44

Règles de sécurité

La sécurité de cet appareil est conforme à la réglementation reconnue en matière de technique ainsi qu'aux prescriptions de sécurité applicables. Néanmoins, nous estimons devoir vous familiariser avec les consignes de sécurité suivantes.

L'observation de ce mode d'emploi, ainsi que des instructions d'installation, est la condition préalable à notre engagement de garantie.

Sécurité électrique

Vérifier si la hotte d'aspiration n'a pas subi de dommages de transport. Un appareil endommagé ne peut en aucun cas être installé. En cas de sinistre, veuillez vous adresser à votre fournisseur.

La hotte d'aspiration ne doit jamais être mise en service, si le câble d'alimentation ou le cache de commande est endommagé.

Ne jamais retirer la fiche de la prise en saisissant le câble, mais saisir au contraire la fiche elle-même.

Avant de procéder à la mise en service, assurez-vous que la tension nominale et le type de courant indiqués sur la plaque signalétique concordent avec la tension de secteur et le type de courant disponibles au lieu d'installation. Pour la protection électrique nécessaire, voir les instructions d'installation.

Les réparations doivent être effectuées exclusivement par l’un de nos points de service après-vente. En outre, il faut toujours utiliser des pièces de rechange originales.

Les transformations ou modifications sur la hotte d'aspiration ne sont pas autorisées pour des raisons de sécurité.

En cas de dérangements, mettre l'appareil hors circuit, puis retirer la fiche de la prise de courant.

Ne jamais retirer la fiche de la prise en saisissant le câble, mais saisir au contraire la fiche elle-même.

Sécurité pour les enfants

Les éléments d'emballage (par ex. feuilles, styropor) peuvent représenter un danger pour les enfants. Risque d'étouffement!

Tenir les éléments d'emballage hors de portée des enfants.

Sécurité durant l'utilisation

N'utiliser la hotte d'aspiration que pour évacuer l'air au niveau de la cuisinière. Si l'appareil est utilisé à d'autres fins que celles prévues, ou s'il est mal manipulé, le fabricant ne pourrait être tenu responsable des dommages éventuels.

Il est interdit de flamber sous l'appareil, que ce soit à l'arrêt ou en marche (risque d'incendie).

Ne jamais utiliser la hotte d'aspiration sans filtre à graisses.

Si vous deviez vendre l'appareil ou le remettre à un tiers, veillez alors à ce que l'appareil soit remis complet avec cette notice, afin que le nouvel utilisateur puisse s'informer sur le mode de travail de l'appareil.

Si vous laissez la hotte d'aspiration sans surveillance durant une période prolongée, par ex. pendant les vacances, assurez-vous que tous les interrupteurs se trouvent sur la position ARRET.

Sécurité lors du nettoyage

Nettoyer régulièrement le filtre à graisses. En cas d'en-crassement trop important, il y a risque d'incendie.

Entretenez et nettoyez régulièrement la hotte d'aspiration. Vous évitez ainsi les coûteuses interventions du service après-vente. Observez en outre le chapitre «Nettoyage et entretien».

Éliminer le matériel d'emballage

Tous les éléments d'emballage sont recyclables, et les feuilles et parties en mousse dure doivent être marquées de manière appropriée.

Éliminez correctement, s. v. p., le matériel d'emballage et les éventuels appareils anciens.

Veuillez observer les règlements nationaux et régionaux ainsi que le marquage du matériel (séparation du matériel, ramassage des déchets, dépôts de matières valables).

Consignes d'élimination

L'appareil ne doit pas être enlevé avec les déchets domestiques.

Vous pouvez obtenir des renseignements sur les dates de passage ou les points de collecte auprès du service de nettoyage urbain local ou de l'administration communale.

Attention! Veuillez rendre inutilisables les anciens appareils ayant fini de servir, avant de les éliminer, sectionner le câble d'alimentation.

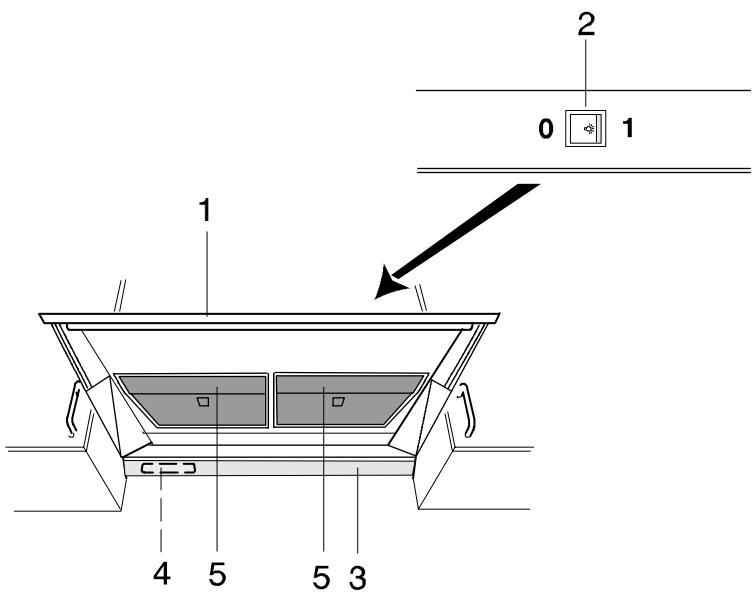

Vue de dessus de l'appareil

1 Tiroir 2 Interrupteur à balançoire lumière 3 Lumière 4 Plaque signalétique 5 Filtre métallique

Premier prénettoyage

Nettoyer les parties extérieures au moyen d'un chiffon imbibé d'une solution de lavage douce, afin d'éliminer les éventuelles traces de fabrication.

Attention! Ne pas employer de détergents agressifs ou abrasifs! La surface pourrait en être endommagée.

Mise en marche

Pour enclencher l'aspiration, il faut sortir complètement le tiroir.

Déclencher

Pour déclencher l'aspiration, il faut sortir complètement le tiroir.

Éclairage

L'éclairage de la lumière se fait avec le balancier du milieu de l'interrupteur à bascule.

Le balancier se trouve sur la position où la lumière s'allume. Si l'interrupteur se trouve sur position «0», la lumière est éteinte.

Remplacement des lampes

• Interrupteur à balançoire, levier sur la position 0.

Couper le courant de la hotte. (tirer la fiche ou dévisser le fusible.)

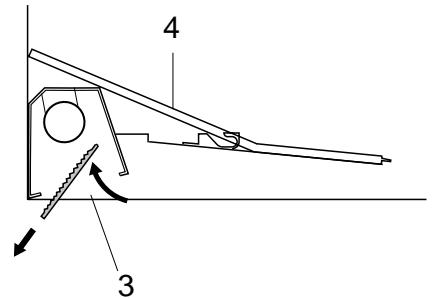

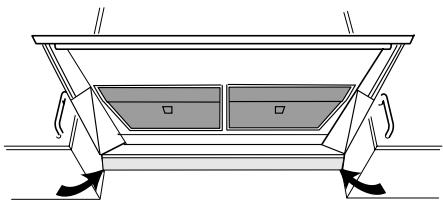

• Soulever le cache de lampe et le retirer à l'arrière vers le bas.

Lors du remplacement de la lampe, utiliser le même modèle (lampe à flamme 25W E14).

• Si nécessaire, nettoyer le cache de lampe dans une solution de lavage douce, et bien sécher. Remettre en place en introduisant l'avant vers le haut puis en rentrant l'arrière.

Veuillez observer que la surface lisse du cache de lampe doit être à l'extérieur.

Nettoyage et entretien

Prudence! Ne pas employer de détergents agressifs, de brosses, dépons rayantes ou de la poudre à recycler.

Nettoyage extérieur

Nettoyer les organes extérieurs avec une solution de lavage douce.

Nettoyage du filtre métallique

Attention! La non-observation de ces instructions de nettoyage peut générer un risque d'incendie!

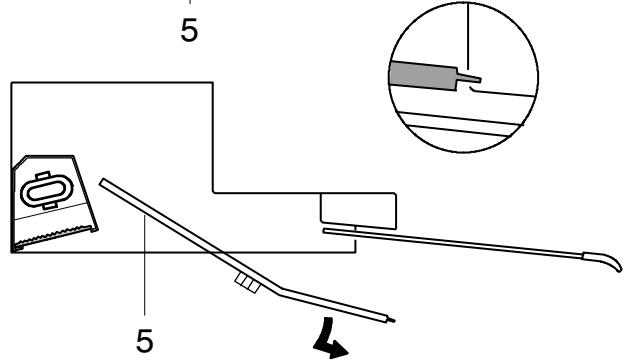

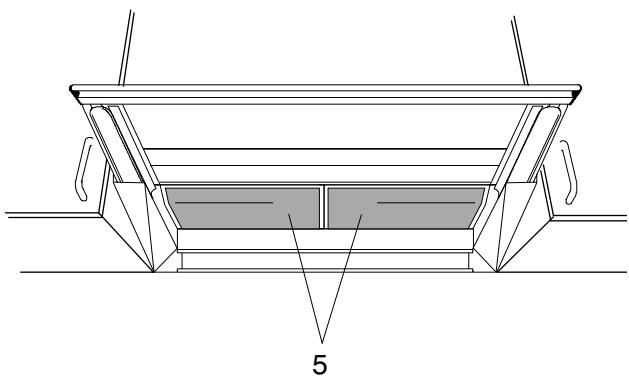

Retirer le filtre métallique

1. Soulever le filtre métallique (5) en exerçant à l'arrière une pression vers le haut, puis le retirer vers l'avant.

Nettoyer le filtre métallique

1. Laver le filtre métallique (5) dans le lave-vaisselle ou dans une solution de lavage pour vaisse, toutes les 2 à 4 semaines, puis rincer à chaud et bien laisser sécher.

Disposer le filtre dans le lave-vaisselle de façon à ce que l'eau puisse s'écouler correctement.

Un changement de couleur des filtres est normal, leur fonction n'est cependant pas affectée.

Remettre en place le filtre métallique

1. Engager le filtre métallique (5) à l'arrêt en y exerçant une pression vers le haut, puis l'encliqueter à l'avant.

Nettoyage de l'espace de filtration

Nettoyer l'espace de filtration avec une solution de lavage douce, à chaque remplacement ou nettoyage de filtres métalliques.

Dérangement	Cause	Solution
Hotte ne fonctionne pas.	- mesure hors l'évacuation d'air	- zentrale Abluft überprüfen{lassen
	- tiroir n'est pas sorti	- tirer le tiroir
Pas de lumière	- pas de courant électrique	- vérifier si la protection est en ordre (fusible) est en ordre
Pas de luzière		- vérifier si le cable d'alimentation est bien enchisé
	- lampe incandescente défectueuse	- replacer la lampe incandescente
Il y a une forte dépression dans la pièce.	- portes et fenêtres fermant très bien	- ouvrir la porte ou les fenêtres, mais toute fois pas à proximité immediatés des foyers.
Dégagement de fumée quand la cheminée est en service.	- dépression	- monter une vanne pour aménée d'air externe
Encrassement trop rapide du filtre Salissure importante du boîtier de la hotte Graisses et dépôts sur le meuble Encrassement trop rapiède au filtre Salissure importante du boîtier de la hotte	- hotte s'enclenché trop tard - bouillir de l'eau sans avoir enclenché la hotte	- enclencher à temps la hotte
	- il règne une dépression trop forts dans la pièce	- rendre possible l'alimentation en air
Salissures importantes à l'arrête des filtres et dans les conduites d'évacuation d'air	- il règne une dépression trop forts dans la pièce	- rendre possible l'alimentation en air
Formation d'eau de condensation sur le tiroir Puisance d'aspiration insuffisante	Haute résistance à l'air dû à: - un tuyau d'évacuation d'air ayant un diamètre trop petit, - un tuyau d'évacuation d'air mal monté.	- utiliser un tuyau d'évacuation d'air de 125 mm de diamètre - mistroux monter le tuyau d'évacuation d'air

Les appareils endommagés ne doivent pas être utilisés. En cas de dérangement ou de défectuosité, veuillez déclencher les protections ou les dévisser.

Ne procéder à aucune intervention sur l'appareil. Des travaux effectués de manière non conforme peuvent être la cause de dommages matériels et corporels.

Si ces conseils ne vous permettent pas d'éliminer les dérangements ou les défectuosités, veuillez vous adresser au service après-vente.

Règles de sécurité

Attention! La distance de sécurité entre la surface de cuisson et la hotte doit être de 50 cm pour les foyers électriques, et d'au moins 70 cm pour les cuisinières à gaz.

En cas d'intervention du service, l'appareil doit être coupé du secteur, retirer la fiche de courant.

Il faut observer scrupuleusement les directives générales sur l'exploitation d'appareils électriques, les prescriptions du fournisseur d'électricité compétent, ainsi que les indications contenues dans ces instructions d'installation.

Montage

Attention! Il faut assurer une ventilation suffisante, si la hotte et des appareils fonctionnant avec une énergie non électrique sont utilisés en même temps.

En outre, il faut observer les réglementations de la police cantonale du feu.

Exigences relatives à la conduite d'air d'évacuation

diamètre 125 mm tube d'air d'évacuation à paroi lisse - pose optimale offrant la résistance à l'air la plus petite possible.

Attention! Si ces exigences ne sont pas observées, le débit d'air baissera.

Réglage du volume d'air désiré:

1. Déterminer le volume d'air nécessaire sur la base des données de l'installation d'évacuation d'air.
2. Le réglage se fait selon le diagramme ci-contre, en ouvrant la vanne d'étranglement.

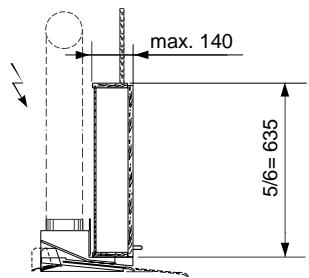

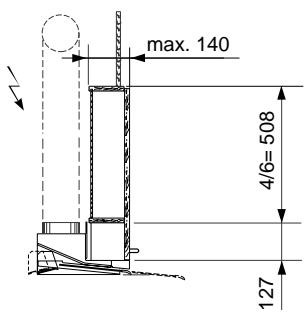

Montage avec armoire à condiments hauteur 635 mm (5/6), neuve et montage avec armoire à condiments hauteur 508 mm (4/6) avec la porte 635 mm (5/6), marché de remplacement.

fig.2 Prise

fig.3

fig.4

Ouverture de la vanne d'étranglement

Description du montage

Prudence! Avant de monter la hotte d'aspiration, il faut déposer les coins en polystyrène expansé dans les parois latérales et les filtres (voir chapitre «Nettoyage et entretien»).

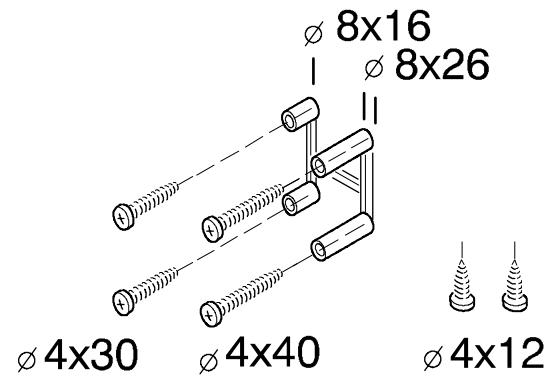

Prudence! Les vis et les chevilles sont conçues pour une épaisseur de la paroi de 16mm au minimum

Prudence! La hotte d'aspiration doit être fixée dans le meuble au moyen de 6 vis ainsi que les doigts de fixation prescrits (I, II), respectivement 2 × à droite et 2 × à gauche.

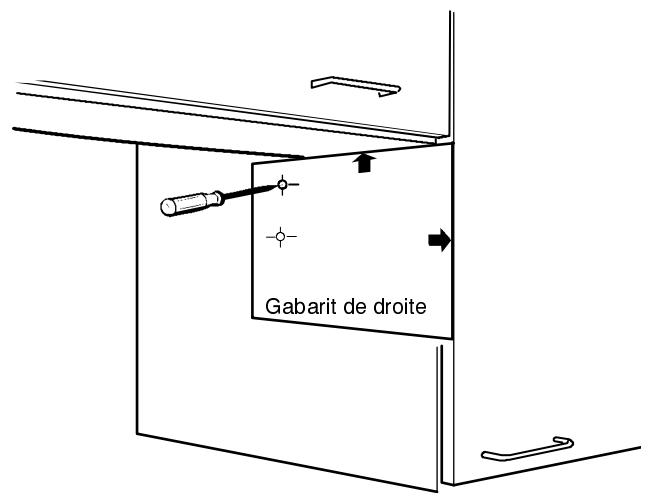

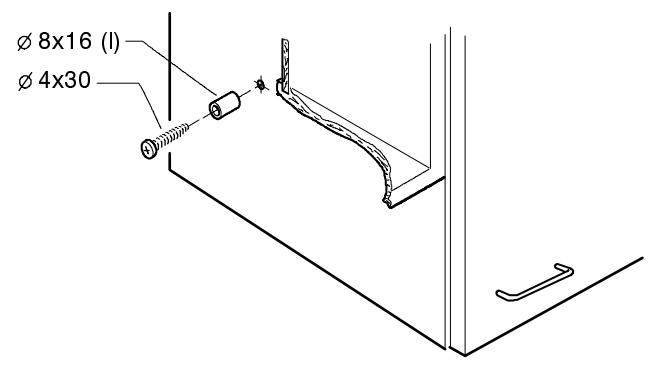

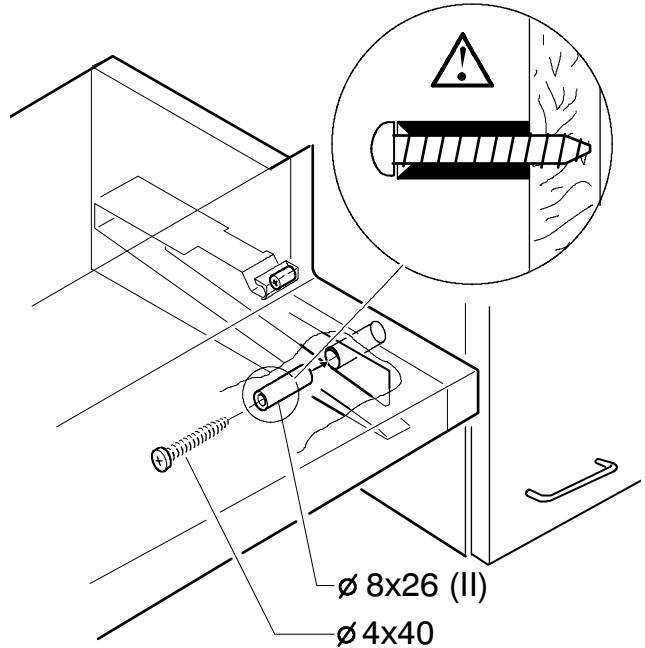

1. Percez les trous dans le meuble, à droite et à gauche, au moyen d'un gabarit de perçage.
2. Fixer la cheville (I) avec une vis.

Montage dans une armoire supérieure

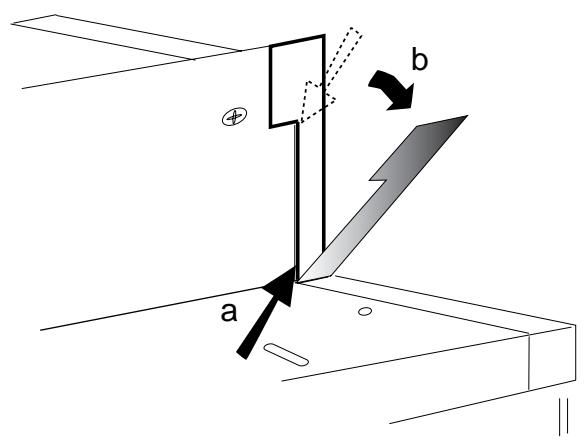

a Tracer les languettes à l'avant et à l'arrière. b Casser et extraire les languettes à partir du haut.

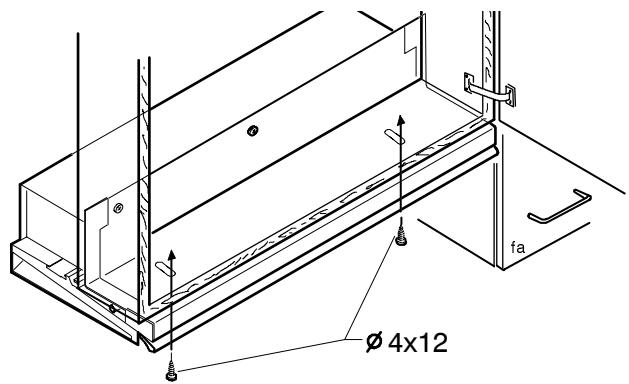

Montage entre deux armoires supérieures

Pour le montage entre deux armoires supérieures, ne pas retirer la languette.

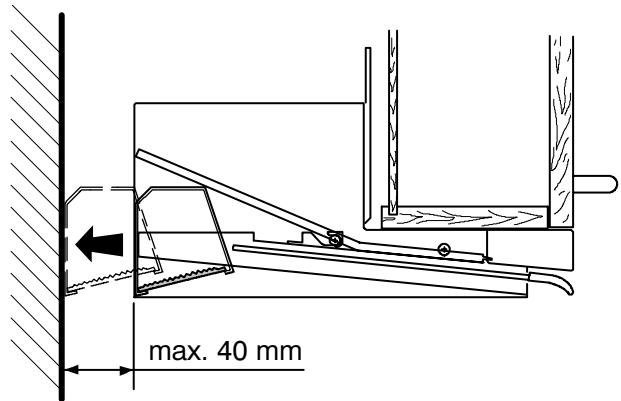

1. Soulever la hotte d'aspiration jusqu'au niveau du doigt, puis la glisser dans le guidage/support (selon flèche).
2. Tout de suite après l'encliquetage, procéder immédiatement au vissage du doigt (II) de fixation.

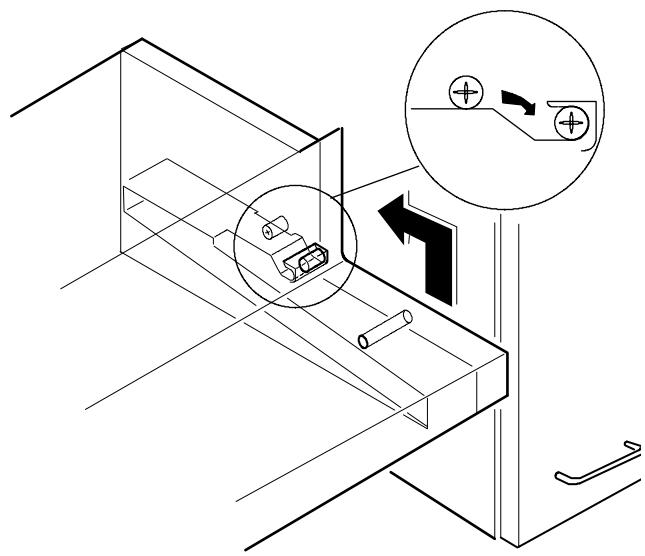

Prudence! Doigt de fixation selon détail A (chanfrein pour la tête de vis).

Après la fixation latérale de la hotte de ventilation, celle-ci doit être fixée en plus vers le haut.

1. Fixer la hotte de ventilation à travers les deux trous à l'armoire supérieure avec les deux vis (4x20) fournies avec l'équipement.
2. Enficher la fiche du câble de raccordement dans la prise de courant appropriée.

Prudence! La fiche doit être accessible après le montage. 7. Pousser le boîtier de lampe (selon la flèche) contre la paroi.

Raccordement électrique / alimentation

Attention! Le raccordement électrique doit être effectué par un installateur concessionnaire.

Prudence! La fiche doit être accessible après le montage.

Il faut prévoir une prise de courant du type 12 ou 13. La longueur du câble de raccordement est d'environ 1 m.

Lors du remplacement de la ligne de raccordement, il faut prévoir un type de câble équivalent au moins à H05RR-F (Nombre de pièce 375 043 200).

Installation d'une vanne externe d'échappement d'air

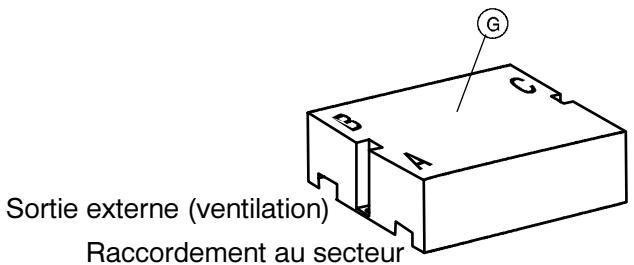

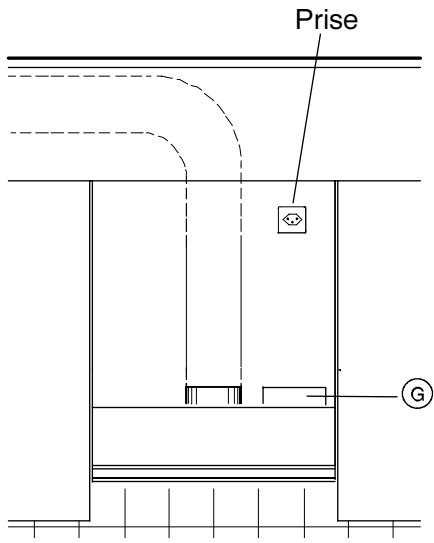

Il y a la possibilité de faire installer une vanne externe d'amnée d'air par un spécialiste électricien.

L'ouverture (B) dans le couvercle (G), avec arrêt de traction, est prévue pour raccorder un câble externe. Raccordement au moyen d'un connecteur AMP 6,3 x 0,8 mm sur les bornes numéros 5, N, E, et selon le type de vanne sur L (en permanence sous tension).

Encombrement

Hauteur totale 183 mm

Hauteur d'appareil visible 49 mm

Largeur 548 mm

Profondeur 320 mm

Profondeur avec tiroir ouvert 520 mm

Distance minimale par rapport à la surface de cuisson

Foyer électrique 500 mm

Foyer au gaz 700 mm

Tension de raccordement

230 V ~ 50 Hz

Puissance absorbée

Le service après-vente Thermo met un personnel qualifié à la disposition de ses clients.

Avant de faire appel au service après-vente

Assurez-vous que vous n'avez fait aucune erreur de manipulation.

Contrôlez votre hotte d'aspiration «Que faire si...».

Vous pouvez solliciter le service après-vente

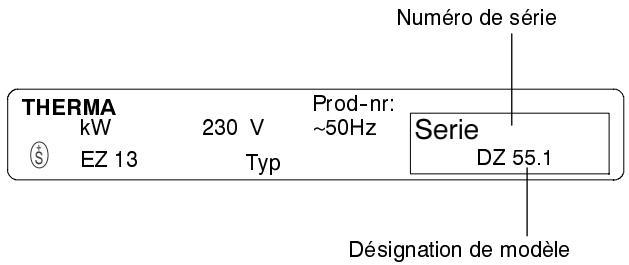

• Notez les indications suivantes que vous trouvez sur la plaque signalétique de votre appareil:
• Numéro de série
• Désignation de modèle
• N° de produit
• Veuillez toujours indiquer ces données si :
• vous demandez l'intervention du service après-vente
• vous commandez des pièces de rechange ou des accessoires
• vous avez des questions d'ordre technique

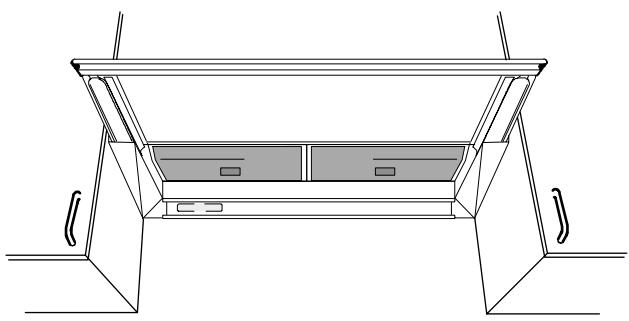

La plaque signalétique se trouve dans le boîtier de la lampe.

• Notez minutieusement vos observations, vous simplifiez ainsi l'analyse préliminaire et le travail de nos techniciens.
• Composez le numéro de service 0848 848 999. Notre appel sera automatiquement dévié vers le point de service le plus proche.
• Soyez là lorsque le technicien se présentera à votre domicile, car il a besoin d'informations.

L'utilisateur final de tout produit acheté et utilisé en Suisse, bénéficie d'une garantie complète d'une année à partir de la date de livraison. La facture ou le justificatif d'achat correspondant fait foi en la matière.

Le service d'information téléphonique de thermo

Lundi à vendredi de 09.00 - 12.00 Uhr

Pour renseignements, conseils et «astuces» concernant l'utilisation de vos appareils ménagers.

Une prestation de service à votre disposition chaque jour pour toutes questions touchant aux appareils ménagers.

Appelez ThermoPhon par exemple pour:

• renseignements rapides concernant l'utilisation des appareils
• conseils judicieux pour l'entretien et les soins à apporter aux appareils ménagers
• «Astuces» utiles pour la cuisson en général, la cuisson au four, l'aération, la réfrigération et le rinçage
• conseils compétents pour le choix d'un appareil correspondant à vos désirs
