PE-4214 et PE-4215 COMMUTATEUR HDMI AV (PÉRITEL)

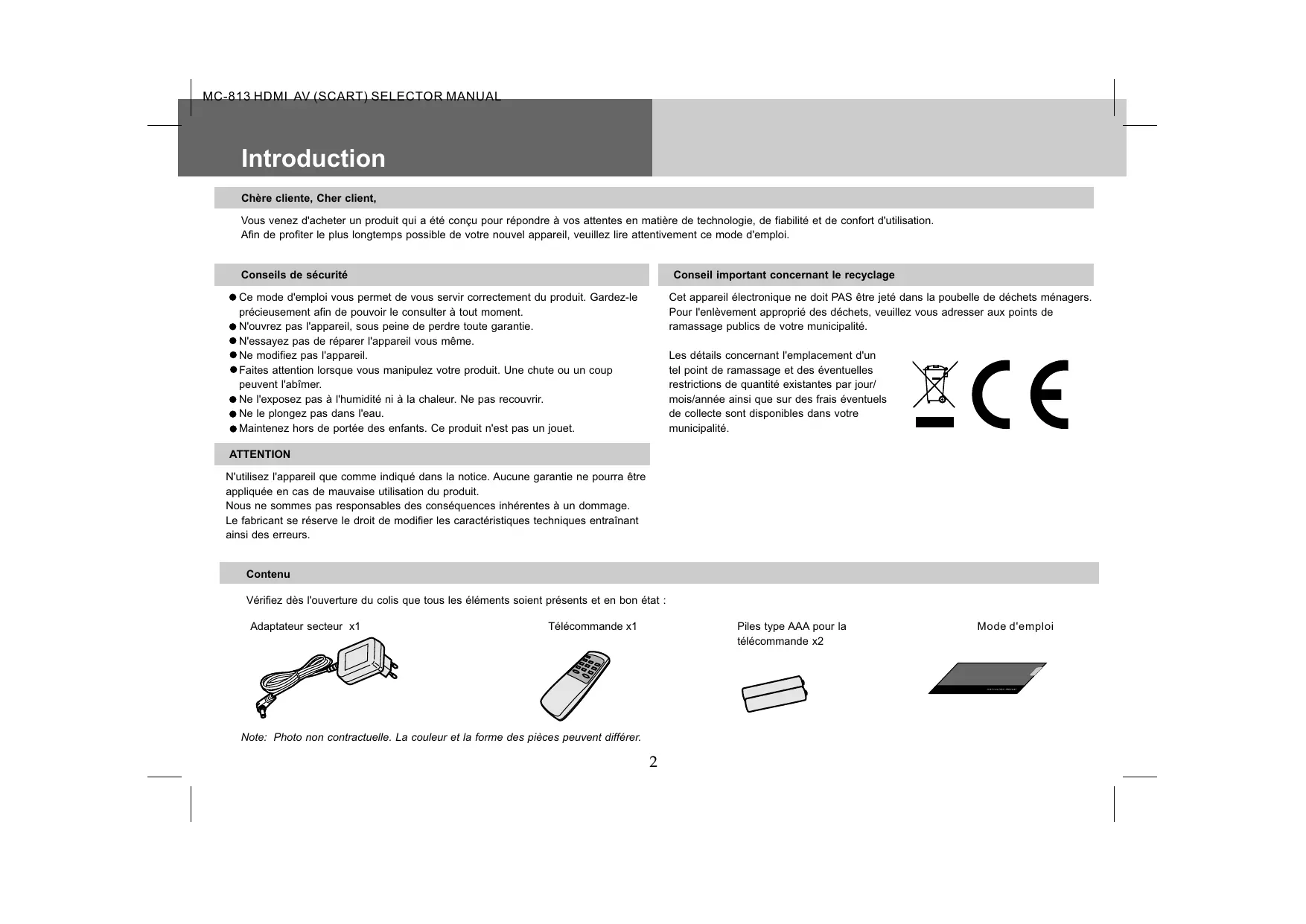

Introduction Chère cliente, Cher client, Vous venez d'acheter un produit qui a été conçu pour répondre à vos attentes en matière de technologie, de fiabilité et de confort d'utilisation. Afin de profiter le plus longtemps possible de votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Conseils de sécurité Conseil important concernant le recyclage Ce mode d'emploi vous permet de vous servir correctement du produit. Gardez-le précieusement afin de pouvoir le consulter à tout moment. N'ouvrez pas l'appareil, sous peine de perdre toute garantie. N'essayez pas de réparer l'appareil vous même. Ne modifiez pas l'appareil. Faites attention lorsque vous manipulez votre produit. Une chute ou un coup peuvent l'abîmer. Ne l'exposez pas à l'humidité ni à la chaleur. Ne pas recouvrir. Ne le plongez pas dans l'eau. Maintenez hors de portée des enfants. Ce produit n'est pas un jouet. Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/ mois/année ainsi que sur des frais éventuels de collecte sont disponibles dans votre municipalité. ATTENTION N'utilisez l'appareil que comme indiqué dans la notice. Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation du produit. Nous ne sommes pas responsables des conséquences inhérentes à un dommage. Le fabricant se réserve le droit de modifier les caractéristiques techniques entraînant ainsi des erreurs. Contenu Vérifiez dès l'ouverture du colis que tous les éléments soient présents et en bon état : Adaptateur secteur x1 Télécommande x1 Piles type AAA pour la télécommande x2 Note: Photo non contractuelle. La couleur et la forme des pièces peuvent différer.

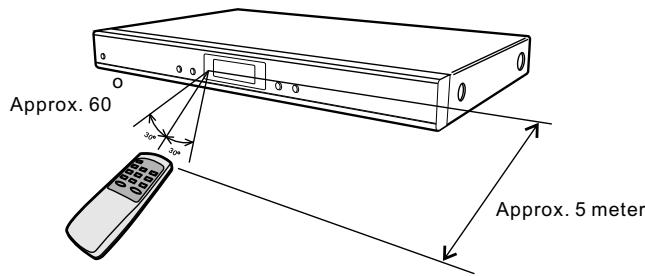

IMPORTANT Télécommande Portée de la télécommande La portée de la télécommande peut être amoindrie selon les obstacles entre l'émetteur et le capteur. La portée normale est d'environ 5 mètres. Installation des piles

1. Ouvrez le logement piles

2. Insérez deux piles de type AAA dans le logement en respectant la

polarité, comme indiqué dans le boîtier.

3. Refermez le logement piles.

Approx. 5 meter Les conditions suivantes peuvent limiter le bon fonctionnement de la télécommande: Lumière directe du soleil sur la télécommande. Un obstacle voire un mur se trouve entre la télécommande et le récepteur infrarouge. Les piles sont mal installées.

Les piles sont vides.

MC-813 HDMI AV (SCART) SELECTOR MANUAL

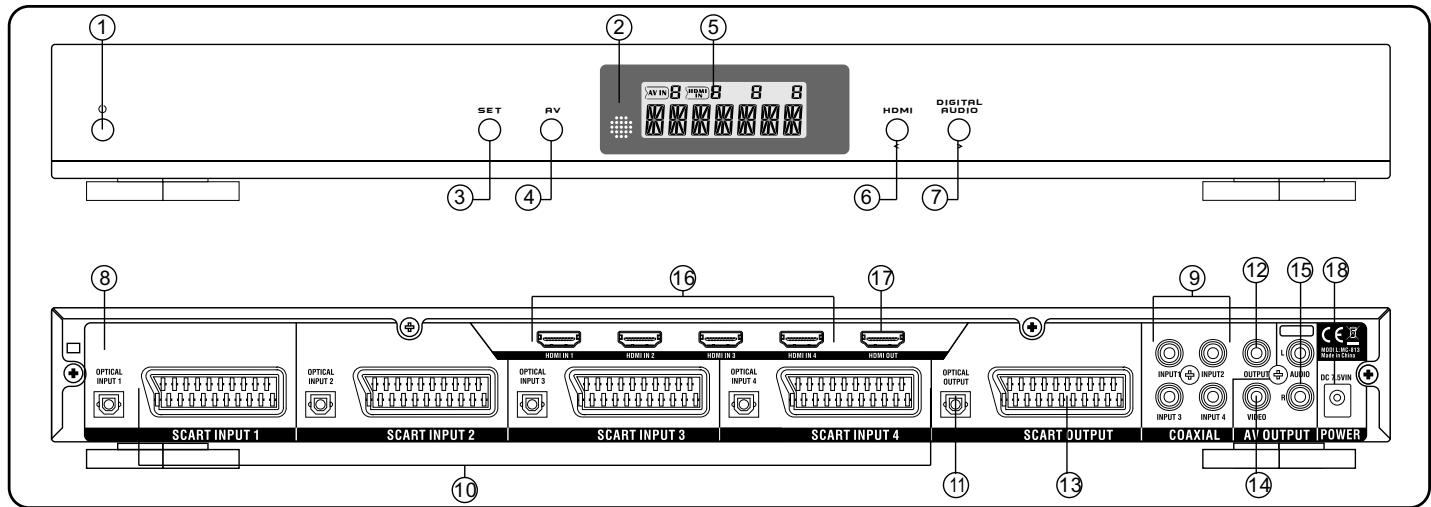

Spécificités produit Faces avant et arrière

1. Commutateur Marche/arrêt

Allume l'appareil ou passe en mode veille.

2. Capteur infrarouge

4. Choix du canal AV

Passage parmi les différents périphériques vidéo (1-2-3-4-1)

Affiche le périphérique actuel.

6. Choix du canal HDMI

Passage parmi les différents périphériques HDMI (1-2-3-4-1)

7. Touche Digital Audio

Choix parmi les différents périphériques audio digitaux connectés (1-2-3-4-1) D I G I TA L AUDIO

8. Entrée audio optique digitale (1-4)

Pour la connexion de périphériques avec la sortie audio optique digitale.

9. Entrées coaxiales digitales

4 entrées pour la connexion de périphériques avec sortie audio digitale coaxiale.

10. Entrées Péritel (1-4)

Pour la connexion de périphériques avec sorties Péritel

11. Sortie Audio optique digitale

Sortie Master pour la connexion à un ampli audio avec décodeur

12. Sortie audio coaxiale digitale

Sortie Master pour la connexion à un ampli audio avec décodeur.

Pour la connexion à une installation TV ou un moniteur.

Connexion à une installation TV ou un moniteur.

15. Sortie Audio (Stéréo)

Pour la connexion à une installation TV, un moniteur ou un ampli audio.

16. Entrée HDMI 1- 4

Pour la connexion de 4 périphériques avec sortie HDMI

Sortie HDMI Master pour la connexion d'une installation TV HDMI

Branchement adaptateur secteur.

MC-813 HDMI AV (SCART) SELECTOR MANUAL

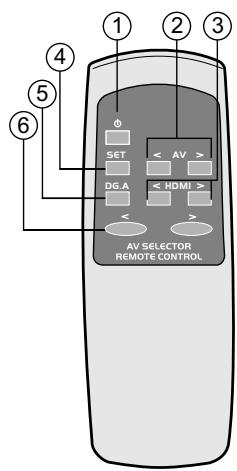

Fonctions Télécommande Affichage LCD

1. Commutateur Marche/arrêt

Allume l'appareil ou passe en mode veille.

2. Choix du canal AV (fig.1)

Modifiez le canal AV avec la touche AV< ou AV>.

3. Choix du canal HDMI (fig.2)

Modifiez le canal HDMI avec la touche HDMI < ou HDMI>.

Permet de donner un nom aux différents canaux.

5. Touche DG.A (fig.4 ou fig.5)

Attribuez un canal audio à une chaîne télé.

6. Les touches </> permettent de

choisir le canal AV/HDMI (1,2,3,4).

2. Statut entrée AV (selectionné)

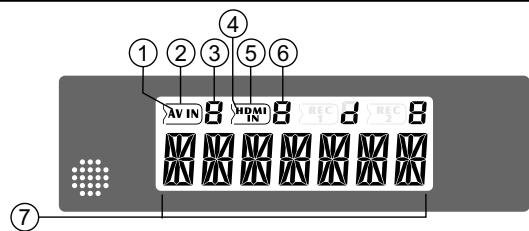

Entrée HDMI Statut entrée HDMI (selectionné) Canal HDMI (1-4) Nom du périphérique Synchronisation AV, HDMI et Digital Audio (fig.3) Mode AV (fig.1) Synchronisation du signal AV avec un canal audio digital (fig.4) Mode HDMI (fig.2) Synchronisation du signal avec un canal audio digital (fig.5)

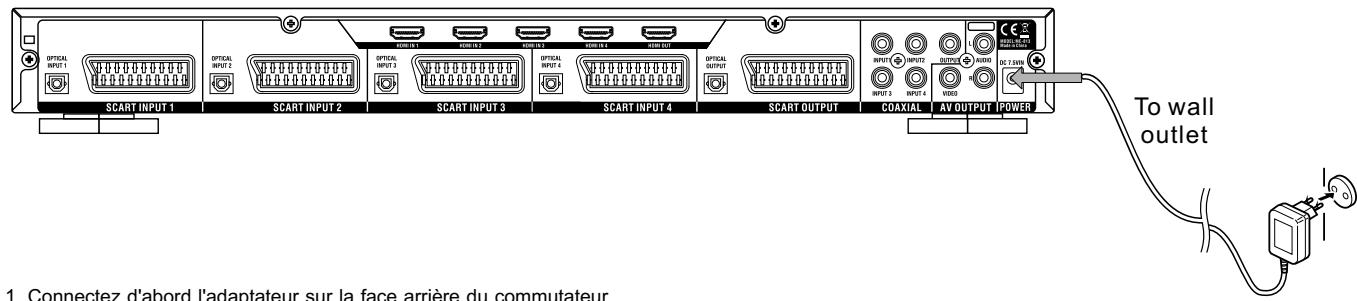

Réglages Connecter l'adaptateur secteur externe. Connectez l'adaptateur comme indiqué sur l'image. To wall outlet

1. Connectez d'abord l'adaptateur sur la face arrière du commutateur.

2. Connectez-le ensuite dans une prise électrique.

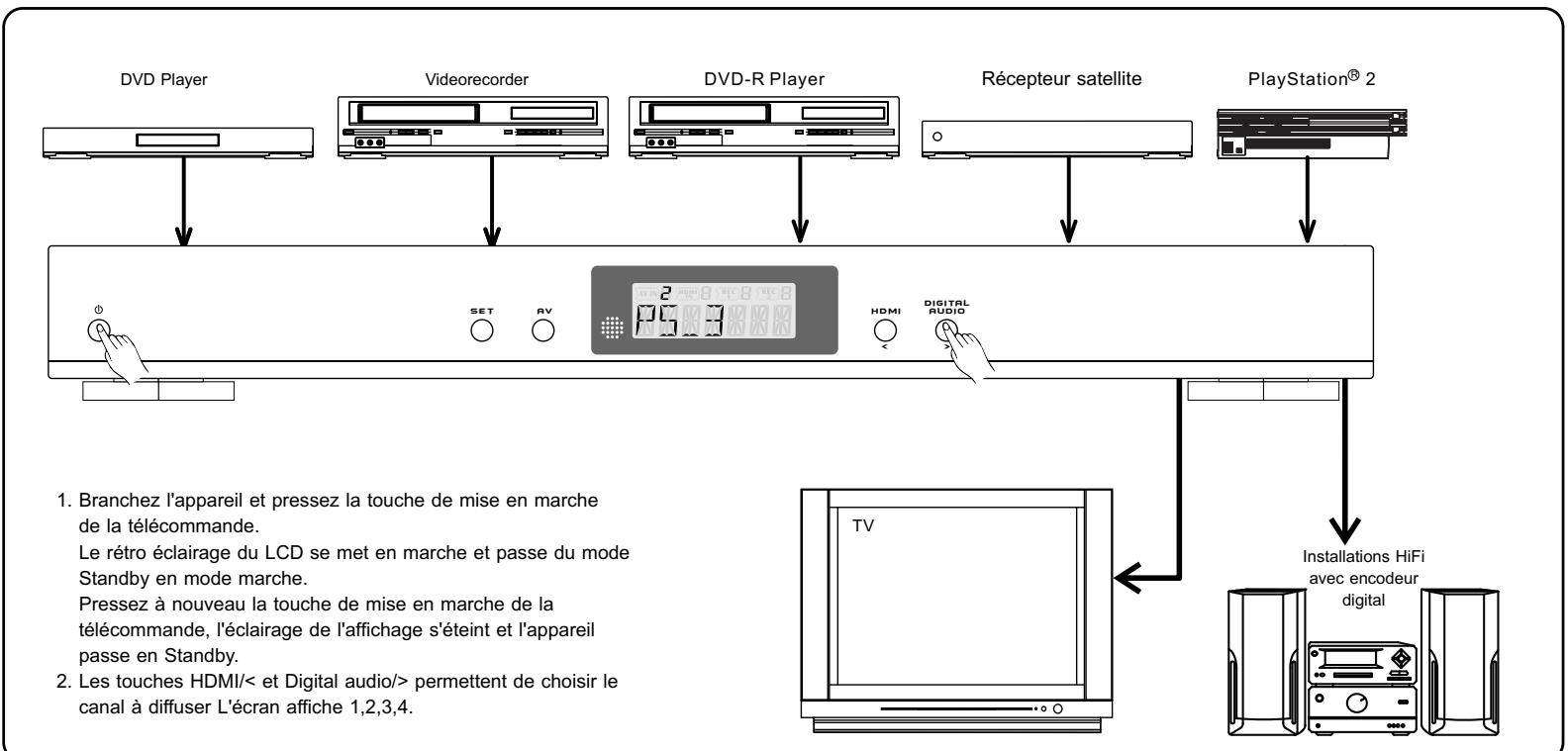

Démarrage Exemple d'une installation type Ce commutateur HDMI AV a été conçu pour connecter jusqu'à six périphériques AV et diffuser les signaux audio et vidéo sur votre installation HiFi/Vidéo. Chaque périphérique est sélectionné individuellement. Une fois en marche, aucun autre périphérique ne doit plus être connecté. Chaque appareil connecté peut être nommé afin de faciliter l'identification. Vous pouvez par exemple connecter les appareils suivants: DVD Player SET Récepteur satellite DVD-R Player Videorecorder

1. Branchez l'appareil et pressez la touche de mise en marche

de la télécommande. Le rétro éclairage du LCD se met en marche et passe du mode Standby en mode marche. Pressez à nouveau la touche de mise en marche de la télécommande, l'éclairage de l'affichage s'éteint et l'appareil passe en Standby.

2. Les touches HDMI/< et Digital audio/> permettent de choisir le

canal à diffuser L'écran affiche 1,2,3,4. PlayStation R 2 D I G I TA L AUDIO

Installations HiFi avec encodeur digital

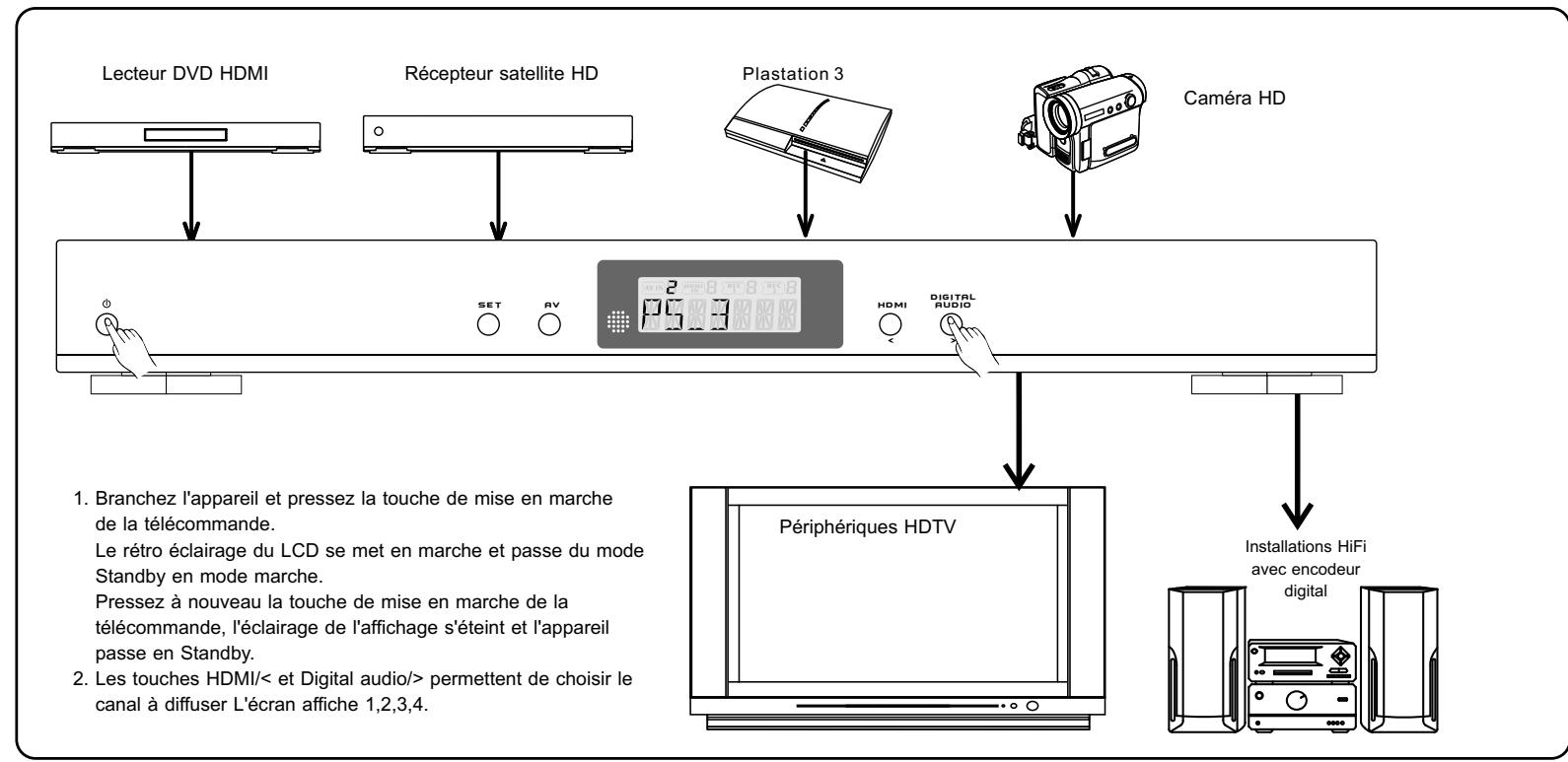

Démarrage Exemple d'une installation type Ce commutateur HDMI AV a été conçu pour connecter jusqu'à six périphériques AV et diffuser les signaux audio et vidéo sur votre installation HiFi/Vidéo. Chaque périphérique est sélectionné individuellement. Une fois en marche, aucun autre périphérique ne doit plus être connecté. Chaque appareil connecté peut être nommé afin de faciliter l'identification. Vous pouvez par exemple connecter les appareils suivants: Lecteur DVD HDMI Récepteur satellite HD Plastation 3 Caméra HD SET

1. Branchez l'appareil et pressez la touche de mise en marche

de la télécommande. Le rétro éclairage du LCD se met en marche et passe du mode Standby en mode marche. Pressez à nouveau la touche de mise en marche de la télécommande, l'éclairage de l'affichage s'éteint et l'appareil passe en Standby.

2. Les touches HDMI/< et Digital audio/> permettent de choisir le

canal à diffuser L'écran affiche 1,2,3,4. HDMI D I G I TA L AUDIO Périphériques HDTV Installations HiFi avec encodeur digital

MC-813 HDMI AV (SCART) SELECTOR MANUAL

Nommer les différents canaux Pour identifier plus facilement les périphériques connectés, vous pouvez donner un nom à chaque appareil. Une liste de noms courants préenregistrés est disponible. Pour cela, faites comme suit:

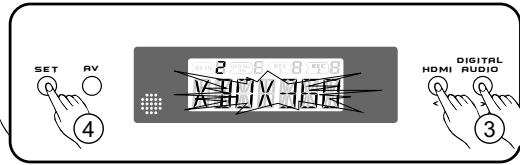

1. Utiliser un nom préenregistré

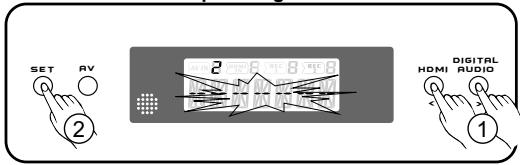

1.1 Choisissez le canal à renommer avec “</>”.

1.2 Maintenez la touche SET plus de deux secondes. Le nom

préenregistré s'affiche à l'écran. Si aucun nom n'a encore été donné, l'écran affiche “-------“.

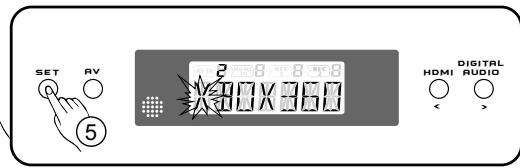

1.3 Choisissez le nom voulu avec “</>”, par exemple. “XBOX360“.

1.4 Pressez SET, la première lettre du nom clignote.

1.5 Pressez SET plus de deux secondes pour finaliser

2. Enregistrer un nom manuellement

Pour enregistrer un nom manuellement, suivez la procédure ci-dessus (nom préenregistré) jusqu'au point 1.4. SET

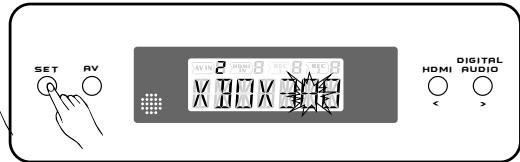

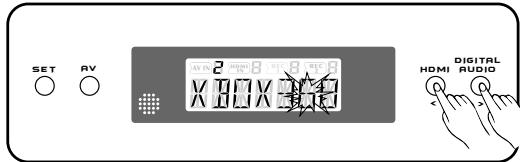

2.1 Une fois qu'une lettre clignote, modifiez-la avec les touches

Liste des périphériques préenregistrés SET

2.2 Une pression sur SET passe à la lettre suivante.

Liste des périphériques préenregistrés SET

2.3 Pressez SET plus de deux secondes pour finaliser et quitter

1. Répétez la procédure pour chaque canal à renommer.

2. La procédure de réglage est stoppée quand aucune

n'est pressée pendant plus de 10 secondes.

3. Pour supprimer une dénomination, pressez les

touches”<” et ”>”pendant 5 secondes.

MC-813 HDMI AV (SCART) SELECTOR MANUAL

Ut ilisation et sync hr oni sation audi o Utilisation Sychronisation

Avec la télécommande HDMI D I G I TA L AUDIO Utilisez la touche “AV” pour choisir l'entrée AV voulue, le nom et le numéro du canal s'affiche à l'écran (1-4).

HDMI D I G I TA L AUDIO Avec la télécommande SET SET

HDMI D I G I TA L AUDIO Pressez la touche “DIGITAL AUDIO” pour choisir l'entrée DIGITAL-AUDIO voulue. LCD “d1“ et le numéro de canal (1-4) s'allume. Avec la télécommande D I G I TA L AUDIO SET SET

HDMI Cette fonction n'est pas disponible depuis la télécommande.

2. Pressez et maintenez la touche HDMI 2 secondes

pour synchroniser le canal HDMI et le canal DigitalAudio. Choisissez le canal avec les touches < HDMI >. DG.A Cette fonction n'est pas disponible depuis la télécommande.

1. Pressez et maintenez la touche AV 2 secondes pour

synchroniser le canal AV et le canal Digital-Audio. Choisissez le canal avec les touches < AV >. Avec la télécommande

3. Opération Digital audio

SET DG.A D I G I TA L AUDIO Pressez la touche “HDMI” pour choisir l'entrée HDMI voulue, le nom et le numéro du canal s'affiche à l'écran (1-4). SET SET Avec la télécommande

SET Avec la télécommande

secondes pour synchroniser AV, HDMI et digital audio. Choisissez le canal avec les touches < DG.A >.

Cette fonction n'est pas disponible depuis la télécommande.

MC-813 HDMI AV (SCART) SELECTOR MANUAL

Données techniques Dépannage Tension et intensité : 7.5V 800mA Consommation : 2W Taille : 260mm X 45mm X 430mm Poids : 2 Kg Aucune image ne s'affiche

1. Assurez-vous que les câbles soient bien connectés.

2. Assurez-vous qu'un média soit inséré dans le lecteur.

3. Assurez-vous que le commutateur diffuse la bonne source.

4. Assurez-vous que la télévision soit sur la bonne chaîne.

5. Assurez-vous que tous les appareils soient en marche.

Entrées : CH1-4 = 4 x Péritel, 4 x HDMI, 4 x Optiques, 4 x Coaxiaux Aucun son ne se diffuse

1. Vérifiez la bonne connexion des câbles audio entre le

commutateur et l'installation sonore.

2. Vérifiez la bonne connexion des câbles audio entre le

commutateur et l'installation de diffusion.

3. Assurez-vous que le commutateur diffuse la bonne source.

4. Assurez-vous que la télévision soit sur la bonne chaîne ou

que l'installation HiFi diffuse la bonne entrée auxiliaire.

5. Assurez-vous que tous les appareils soient en marche.

Sorties : 1 x Péritel, 1 x Composite Vidéo, 1 x HDMI, 1 x Stéréo Audio, 1 x Optique. Contenu : Adaptateur secteur, câble AV, télécommande, mode d'emploi, piles. Optionnel : Câble péritel, câble vidéo, câble audio, câble HDMI, câble optique
