BO D.1 P - Four encastré THERMA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Four encastré
Capacité	Non précisé
Nombre de fonctions de cuisson	Non précisé
Type de cuisson	Chaleur tournante, grill, convection naturelle
Puissance maximale	Non précisé
Type de commande	Manettes rotatives
Affichage	Non précisé
Matériau intérieur	Émail facile à nettoyer
Type de porte	Porte vitrée avec double vitrage
Éclairage intérieur	Oui
Dimensions (HxLxP)	Standard encastrable
Consommation énergétique	Non précisé
Sécurité	Refroidissement ventilé, verrouillage porte

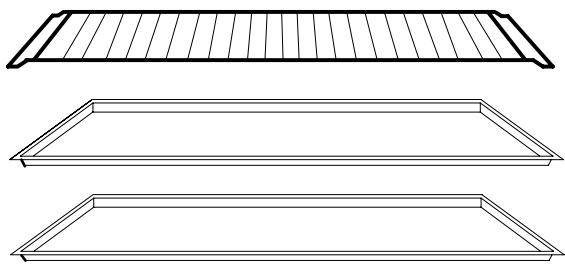

Accessoires inclus	Grille, lèchefrite
Installation	Encastrable sous plan ou colonne

FOIRE AUX QUESTIONS - BO D.1 P THERMA

Comment installer le THERMA BO D.1 P ?

Pour installer le THERMA BO D.1 P, suivez les instructions fournies dans le manuel d'installation. Assurez-vous que l'appareil est placé sur une surface stable et qu'il est raccordé correctement à l'alimentation électrique.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment régler la température sur le THERMA BO D.1 P ?

Pour régler la température, utilisez le panneau de contrôle situé sur l'appareil. Tournez le bouton de réglage jusqu'à atteindre la température souhaitée.

L'appareil fait un bruit anormal, que dois-je faire ?

Si vous entendez des bruits inhabituels, éteignez l'appareil immédiatement et débranchez-le. Vérifiez s'il y a des objets bloquant les ventilateurs. Si le bruit persiste, contactez le service client.

Comment nettoyer le THERMA BO D.1 P ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface extérieure. Évitez d'utiliser des produits abrasifs qui pourraient endommager l'appareil.

Y a-t-il une garantie pour le THERMA BO D.1 P ?

Oui, le THERMA BO D.1 P est couvert par une garantie de deux ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation.

Comment contacter le service client ?

Vous pouvez contacter le service client par téléphone au numéro indiqué sur le site web du fabricant ou par e-mail à l'adresse fournie dans le manuel d'utilisation.

MODE D'EMPLOI BO D.1 P THERMA

Nous vous remercions d'avoir choisi un four Therma.
Avec cechioix vous avez misé sur la qualité et la durabilité.

Ce mode d'emploi vous permet de faire connaissance pas à pas avec votre four et d'en utiliser toutes les possibilités de manière optimale. Avant la première mise en service, nous vous prions de dire attentivement le chapitre « Consignes de sécurité». Nous vous recommandons de conserver le mode d'emploi à proximate de l'appareil, de sorte que vous l'ayez immédiatement sous la main en cas d'incertitude.

Apres vous avez pris connaissance du mode d'emploi, nous vous prions, de renvoyer la carte de garantie remplie le service après-vente à Mägenwil.

Table des matières

Remarques importantes concernant la sécurité 39

39
Utilisation et fonctionnement 39
Nettoyage 39
Evacuation de I'emballage 39

Le four encastré 40

Vue de l'appareil 40
Tableau synoptique 40
Tiroir à apparéil 40

Avant la première mise en service 41

Réglage de l'heure 41
Nettoyage initial 41
Premierchauffage 41

La commande des fonctions électroniques 42

Remarques generales sur les éléments de commande et d'affichage 42
Tiroir chauffant 42
Les fonctions du four 43
Température du four 44
Commande electronique de sécurité infant 45
Symbole de service 45
Minuterie/reveil 46
Programmes automatiques 47
Déclenchement automatique (Programme instantané) 47

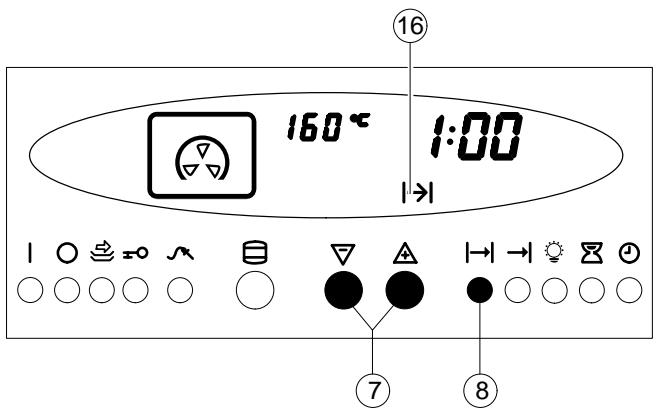

Enclenchement et déclenchement automatiques 49
Sonde à viande 50

Le four 51

Applications des fonctions du four 52

Chauffage supérieur et inférieur 52
Chaleur tournante 52

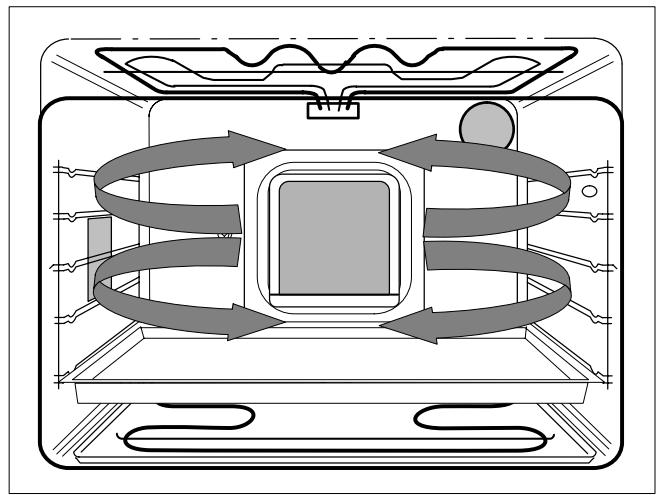

Gamme pour pizza 52
Grillades 53

Gril à infrarouge 53
Gril à grande surface 53

Turbogril 54

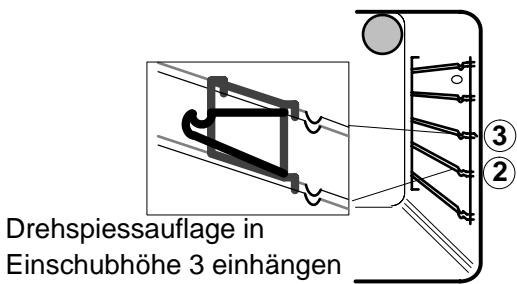

Griller avec la broche tournante 54

Rôtissage à basse température 55
Sechage 55

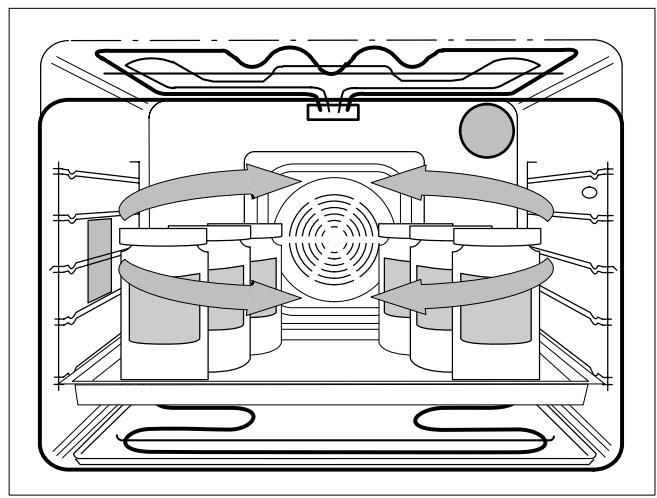

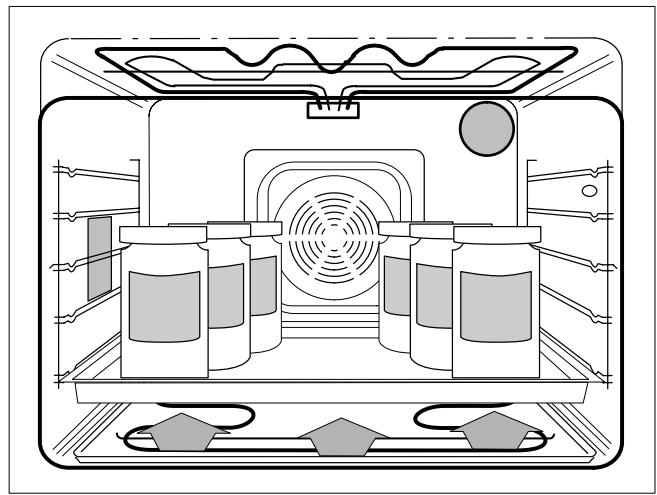

Stérisisation 56

Informations generales sur le rôtissage et la cuisson 57

Nettoyage et entretien 58

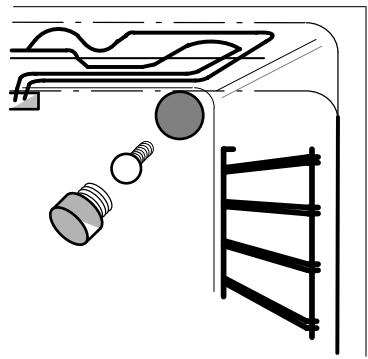

L'éclairage du four - échange des ampoules 60

Conseil pratiques utiles 61

Siquelquechoensefonctionepas 61

Instruction de montage 62

Connexion electrique/cheminement des cables 62

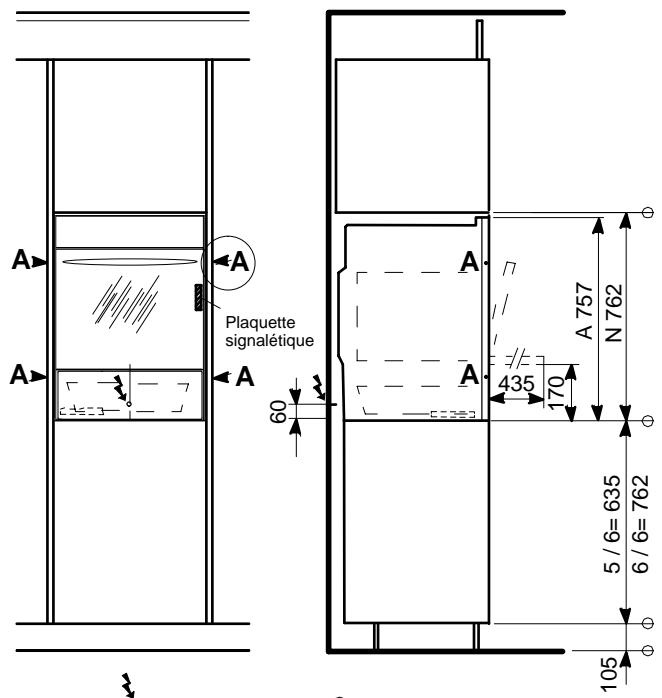

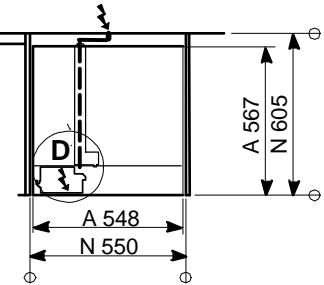

Montage 62

Données technique 63

Table de cuisson et de rôtissage au four 64

Mode pizza 66
Rotis à basse température 67
Turbo-gril 68
Table de grillage 68
Table de stérisisation 69
Table de séchage 69

Service après-vente 104

Point de vente de rechange 104
Garantie 104

ThermaPhon 105

Remarques importantes concernant la sécurité

Lisez soigneusement ce mode d'emploi avant d'utiliser votre apparéil. Faites spécialement attention aux prescriptions de sécurité marquées par un triangle d'avertissement.

Vous éviterez ainsi de cause des dommages corporels ou matériels. Conservez précieusement ce mode d'emploi et transmettez-le à tout utiliseur nouveau.

Cet apparéil ne doit être utilisé que pour les besoiniers menagers et dans des buts bien précis. Il est conforme aux prescriptions internationales de sécurité et aux normes exigées de qualité. Toutefois, les mesures de sécurité prévues ne sauraient éliminer tout risque d'accident en cas d'utilisation abusive ou dangereuse.

Sécurité électrique

L'appareil doit être raccordé par un installateur électricien concessionnaire. La sécurité électrique des appar兼s encastrés exige un montage précis, conforme aux normes en vigueur.

• Tout apparéil endommagé ne doit pas être utilisé. En cas de dérangement ou de défaut, dévissez puis retirez les fusibles.
• Par sécurité, toute réparation sur place de l'apparil et spécialement de ses organes d'alimentation ne peut être effectuee que par un électricien qualifié ou par un technicien du service de maintenance pour pallier aux dangers d'électrocution. En cas de panne, adressez-vous directement à notre service technique de vente.

Utilisation et fonctionnement

• Éloignez les petits enfants. Ne laissiez pas les enfants jouer avec la cuisineire.
• Avant la première utilisation, le four doit être chauffé à vide. Assurez-vous que l'aération de la piece est suffisante et enclenchez la hotte d'aération si elle existe. L' apparition d'odeurs lors du premier échauffement est un phénomène normal.

• Les corps de chauffe situés au haut du four assurant le chauffage depuis le dessus et le grill, ainsi que le corps de chauffe inférieur, de même que les parois du four si elles sont chaudes peuvent presenter un danger de brûlure si l'on n'y prend pas garde.
  Utilisez des gants thermiques ou un torchon pour retarder sans se brûler les mets cuits.

• Si elle est ouverte, la porte du four ne doit pas etre surchargee. Il est interdit de s'asseoir ou de grimper sur celle-ci.

• Si d'autres apparèls doivent être raccordés au voisinage immédiat du four, il faut veiller à ce que les câbles de raccordement ne puissant pas entraîre en contact avec le four ou rester coincés dans la porte chaude du four.
• A part les accessoires livrés, n'utilise que des plats et des moules de cuisson résistant à la température élevée. Prenez garde aux recommendations du fournisseur.
• Certains commutateurs rotatifs de votre apparéil possèdent une butée. N'essayez pas de tourner ce commutateur plus loin que cette butée, mais au contraire dans le sense opposé. Sinon, il s'ensuïvra une dépréciation du commutateur!
• Àprous chaque utilisation, contrôle que l'appareil est bien étéint. Tous les commutateurs rotatifs doivent être en position déclenchée.

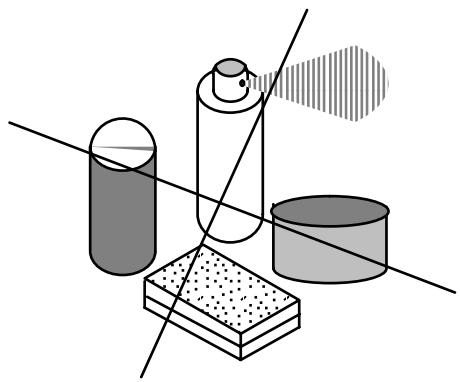

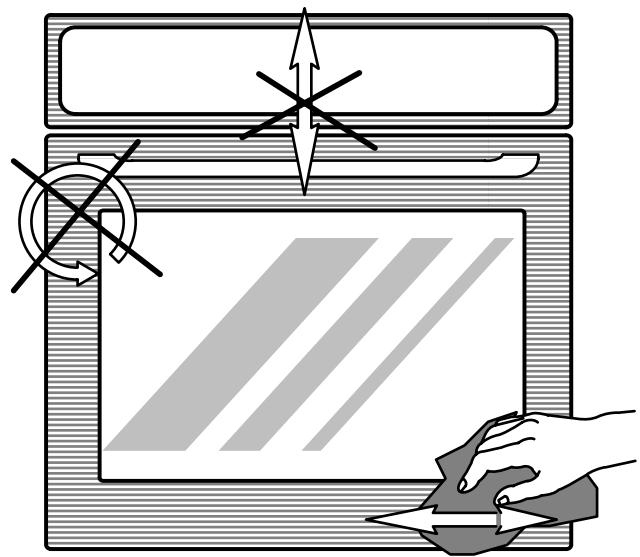

Nettoyage

• Lors du nettoyage manuel de guides de plaques, éclairage du four et de la porte du four, aucun corps de chauffe ne doit être enclenché. Attendeze que le four soit suffisamment refroidi pour pouvoir entrairen contact sans danger avec les organes internes.
• Maintenez toujours votre four parfaitement propre. Les éclaboussures deGRAISSÉ et les taches dégagent une mauvaise odeur lorsqu'elles chauffent.
  Veillez à la propriété des surfaces assurant l'étanchéité de la porte ainsi que le cadre de la porte.
• Les charnières de la porte du four constituent un danger et elles ne peuvent être démonétées et remontées que par un technicien experimenté faisant partie de notre équipe après-vente.
• L'appareil ne doit pas etre nettoyé avec un systeme de nettoyage à vapeur ou à haute pression pour des raisons de sécurité electrique.

Évacuation de l'emballage

• Les matériaux d'emballage, ainsi que les apparèils périmés doivent être débarrassés selon les prescriptions. Respectez les normes nationales et régionales, ainsi que les indications concernant les matières (separation des matériaux, récolte des déchets, lieux de ramassage).

Le four encastré

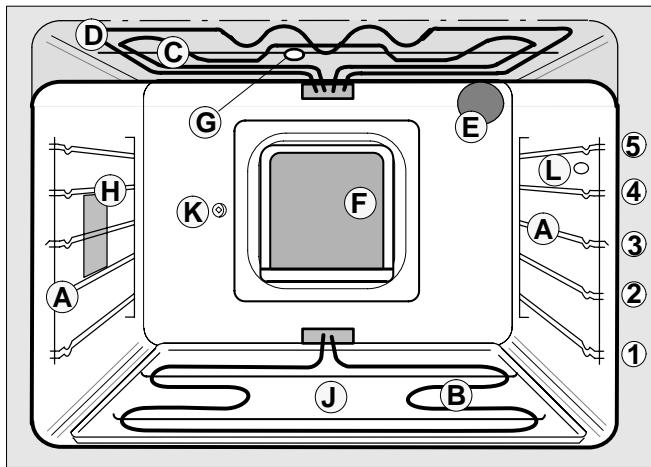

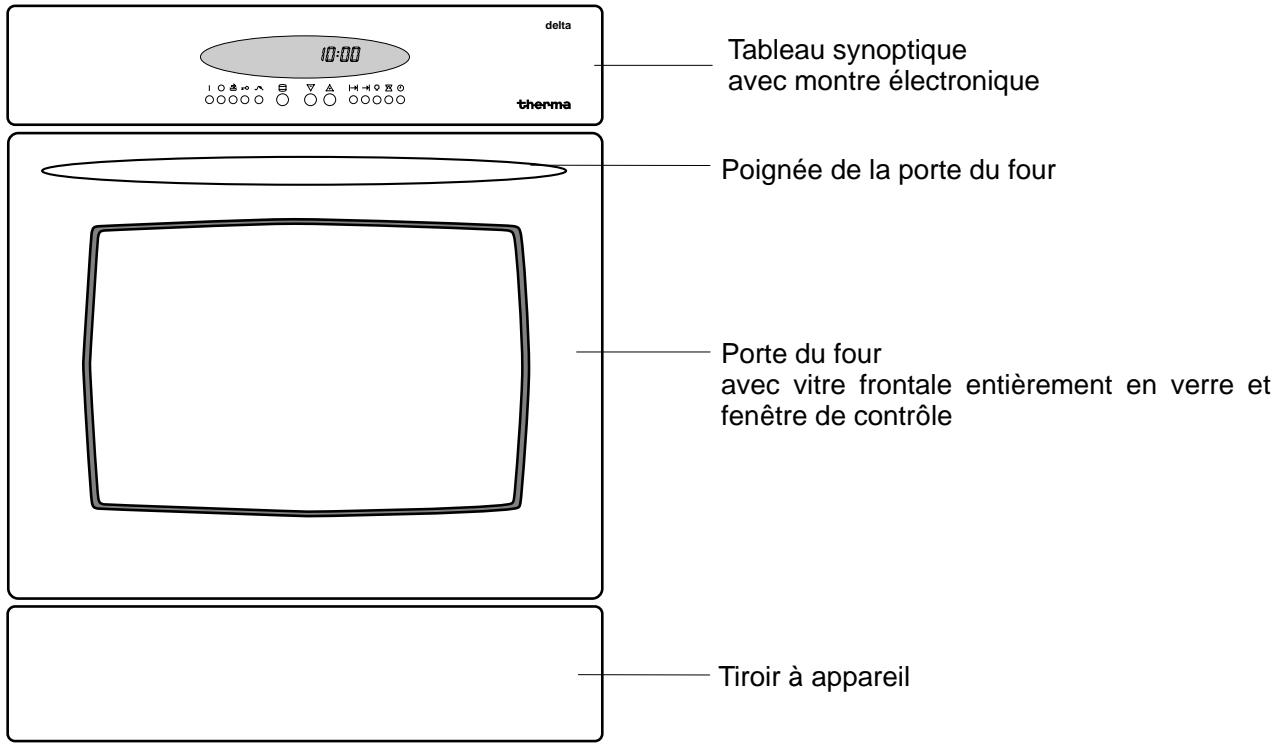

Vue de l'appareil

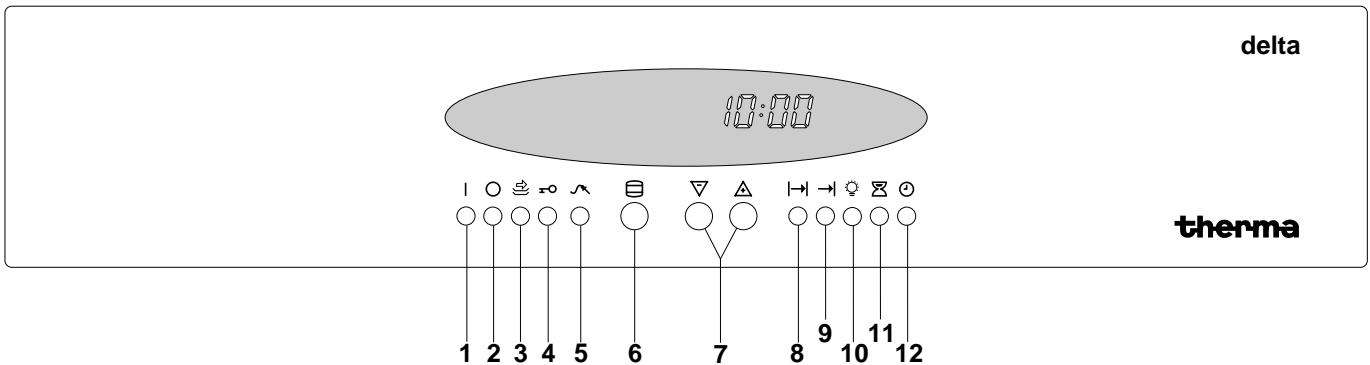

Tableau synoptique

1 Touche d'enclenchement
2 Touche de déclenchement
3 Touche de commande du chauffage du tiroir
4 Touche de commande du dispositif de sécurité pour les enfants

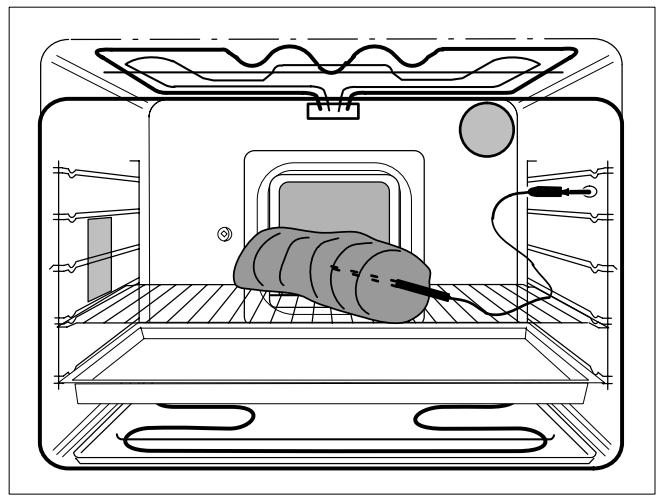

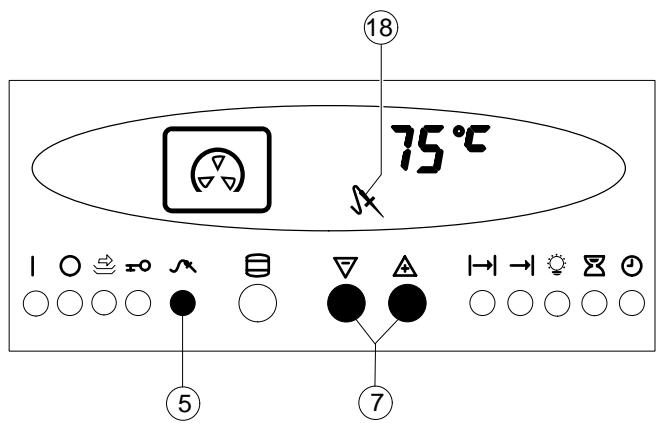

5 Touche de commande pour la sonde pour la viande
6 Touche de commande des fonctions du four
7 Touche de régulateur + / - de température et de durée
8 Touche de commande "durée de cuisson"
9 Touche de commande "fin de cuisson"
10 Touche de commande de l'éclairage du four
11 Touche de commande du programme automatique
12 Touche de commande de l'heure

Tiroir à apparéil

Pour ouvrir et fermer le tiroir à apparéil, il faut pousser l'écran du milieu vers l'intérieur, jusqu'àl se décroche du verrouillage.

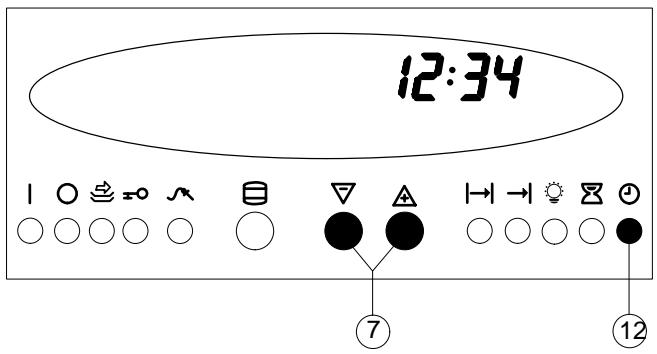

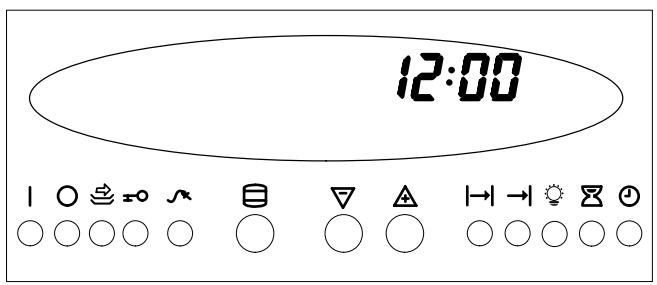

Réglage de l'heure

• Àprous le raccordement de l'alimentation électrique, l'affichage indique «12:00» en clignotant.
• Pressez brievement la touche (12). Les chiffres 12 00 s'allument fixement, le symbole «:» clignotant entre ceux-ci.
  Le réglage de l'heure doit être effectué dans un dé- lai de 6 secondes. Sinon, pressez à nouveau brievement sur la touche (12).
• Réglez l'heure actuelle en pressant la touche (7 4 ou 7).
• 6 secondes après le réglage de l'heure à la minute après, le symbole clignotant s'éteint. L'heure est alors fixée.
  Pour entendre une correction de l'heure (par exemple lors du passage de l'heure d'été/hiver), pressez à nouveau sur la touche (12) et modifie le réglage en pressant la touche (7 ou ). Le signal acoustique n'a aucune signification dans ce cas.

Nettoyage initial

Le four doit être nettoyé avant la première utilisation afin d'éliminer toute trace possible laissée par la fabrication.

Enlevez soigneusement les étiquettes qui s'y trouvent encore, ainsi que les feuilles de protection (Attention de ne pas enlever la plaque signalétique de l'appareil).

Le tableau synoptique et la porte du four doivent être lavés à l'eau chaude contenant un détergent puis séchés.

Enlever du four tous les objets qu'il contient, à l'exception de la feuille de réflexion située sous le corps de chauffe inférieur.

Vous pouvez y voir plus clair en allumant l'éclairage interne en positionnant le sélecteur de fonction sur position éclairage.

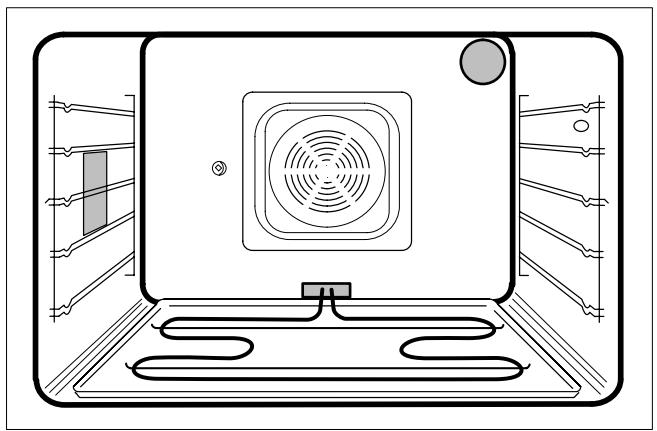

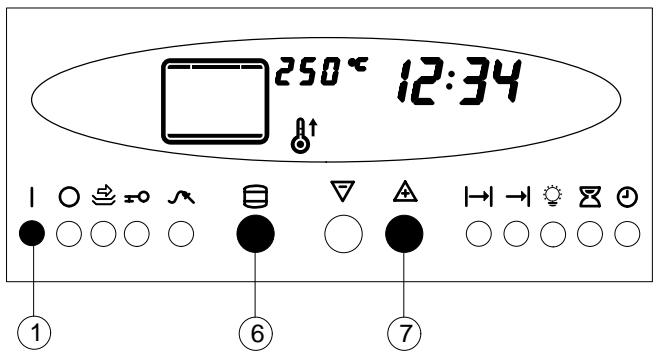

Premier chauffage

Avant la première mise en service, le four doit être chauffé à vide durant quelques instants.

• Pressez la touche I (1), pour enclencher le four.
  Au moyen de la touche (6), sélectionez la fonction chauffage supérieur/inférior.
  Au moyen de la touche (7 豆 ) modifiez 250^
• Laissez fonctionner à cette température le four fermé pendant 60 minutes environ.

La commande des fonctions électroniques

Remarques générales sur les éléments de commande et d'affichage

Délai de réglage de 6 secondes

Un délambda de 6 secondes s'applique à tous les réglages; en d'autres termes, après l'enclenchement de l'appareil, l' étape de réglage suivante doit intervenir durant ce délambda. Le signal sonore confirme que les 6 secondes sont écouées. Vous pouze reactiver immédiatement la commande en pressant la touche correspondant.

Déclenchement de sécurité

La commande électronique du four est dotée d'un système de déclenchement automatique au cas où les fonctions et températures étaient activées sans limitation de temps. Selon le niveau de température, le four est automatiquement déclenché:

Pour réglages jusqu'à 120^ après 12 heures
Pour réglages jusqu'à 230^ après 6 heures
Pour réglages jusqu'à 280^ après 3 heures

Temporisation automatique en fin de cuisson

Si après déclenchement de l'appareil la température interne du four est supérieure à 200^ , le ventilateur de niche continue à fonctionner jusqu'à ce que la température soit descendue au-dessous de 200^ .

En dessous de 200^ , le ventilateur de niche fonctionne encore pendant 3 minutes. La chaleur restante est alors affichée jusqu'à ce qu'elle atteigne 40^ .

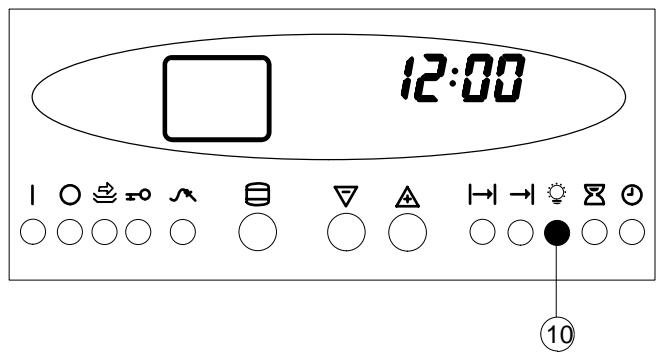

Eclairage du four

Lorsque le four est enclenché, on peut allumer et teindre l'éclairage interieur en pressant sur la touche (10).

Lorsque le four est eteint, on peut afficher l'heure reelle en pressant sur la touche (10).

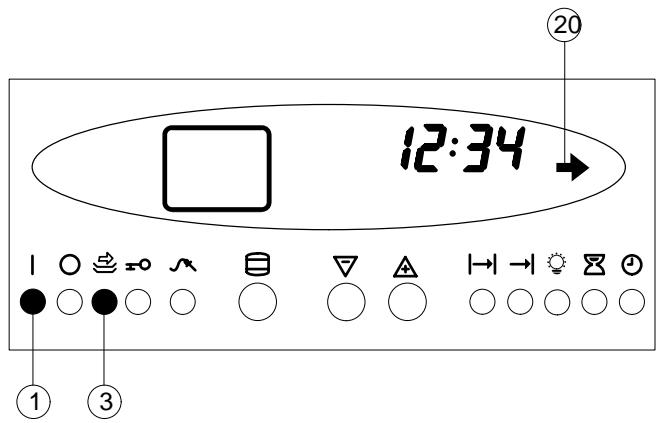

Tiroir chauffant

Le tiroir chauffant permet de préchauffer la vaisse.

• Pressez la touche I (1), pour enclencher le four.

Si vous utilisez le four et le chauffage du tiroir en même temps, réglez d'abord la fonction du four désirée et ensuite:

• enclenanche le chauffage du tiroir en pressant la touche (3). Lorsque le chauffage est enclenché, le symbole de la flèche (20) est allumé.

La température est auto-reglée et n'est pas modifiable par l'utilisateur.

Les fonctions du four

En pressant plusieurs fois sur la touche (6), on peut seLECTIONner la fonction désirée parmi celles qui figurent ci-dessous, représentées dans l'ordre de leur apparata- tion:

Eclairage

dans cette position, l'éclairage est enclenché avec n'importe qu'elle autre fonction.

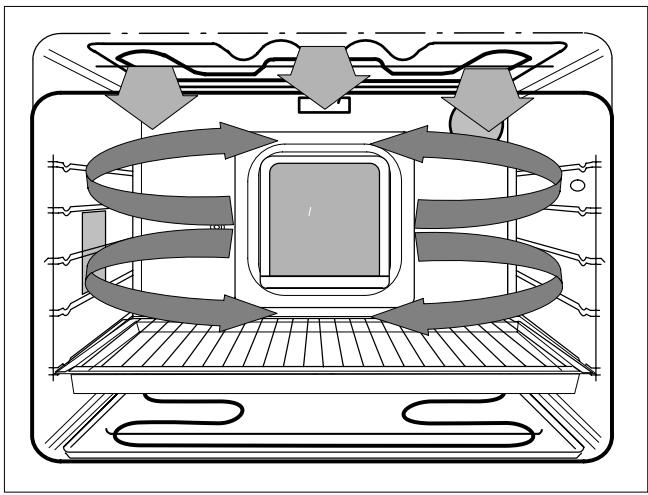

Air chaud - Chauffage par le corps de chauffe de la paroi arrêté, avec ventilateur enclenché - Chauffage préréglé à 200^ pour rôtr sur 3 niveaux différents.

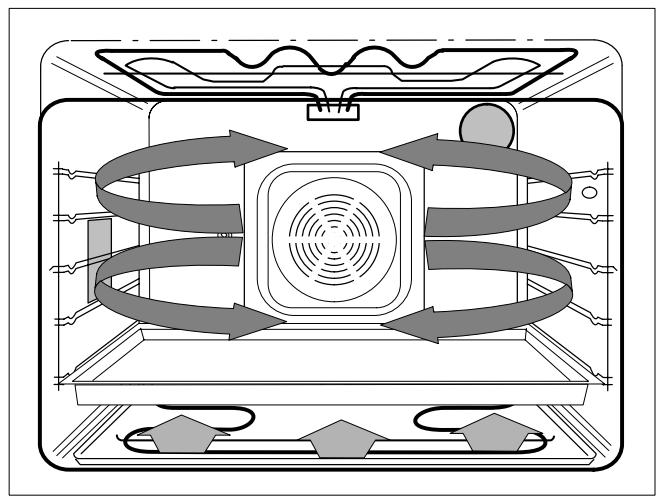

Niveau pour pizzas - Air chaud tournant avec ventilateur et corps de chauffe inférieur Chauffage préréglé à 240^

Gril Turbo - Gril à infrarouge enclenché, avec ventilateur
Chauffage pré régle à 180^

Gril infrarouge - Gril à infrarouge enclenché, avec moteur tournant
Chauffage préréglé à 230^

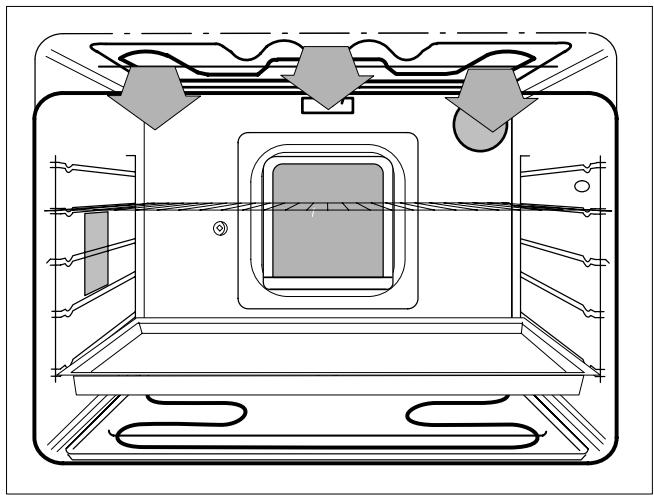

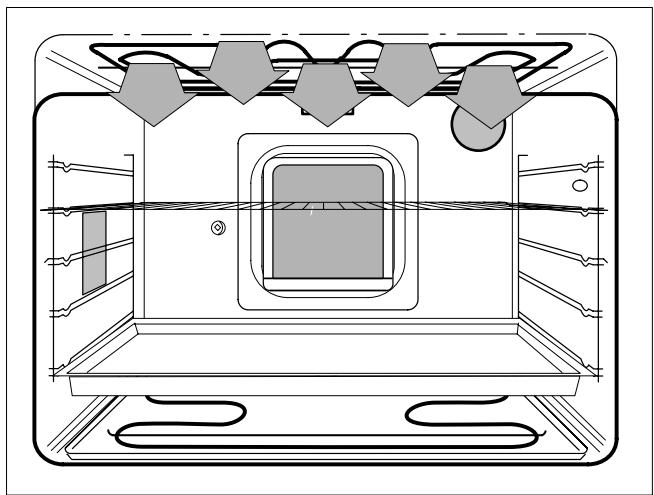

Gril pour grandes surfaces - Chauffage par le corps de chauffe supérieur et par le grill, avec moteur tournant
Chauffage préréglé à 230^

Chauffage supérieur Chauffage préréglé à 200^

Chauffage inférieur Chauffage préréglé à 100^

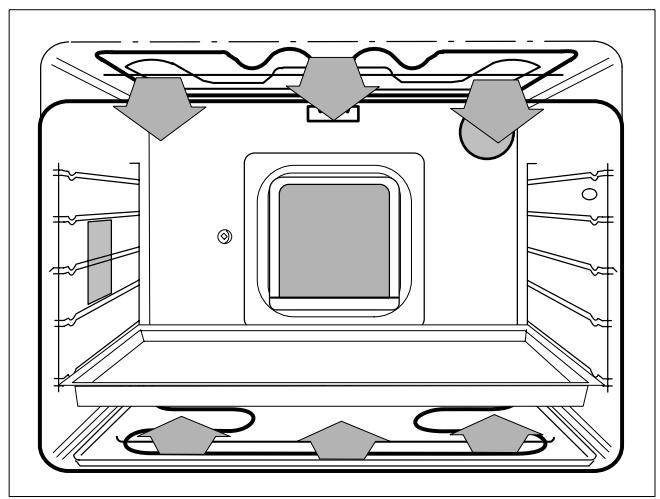

Chauffage supérieur/inferieur Chauffage préréglé 220^

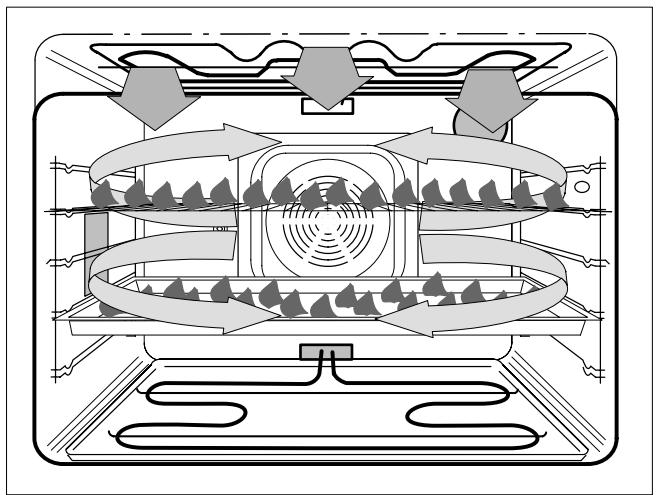

Sechage au four - Chauffage inférieur, avec ventilateur enclenché
Chauffage préréglé à 50^

Rôtissage à basse température – avec corps de chauffe de la paroi arrêté enclenché, de même que le ventilateur
Chauffage préréglé à 120^

Mise en action des fonctions du four

• Avant de régler une fonction, une température ou un temps, il faut en général presser la touche I (1). Exception: la minuterie.
• Les erreurs de manipulation sont signalées par un bref signal acoustique triple. Dans ce cas, pressez la touche (2) et reprendrezès le début avec la touche I (1).
  Au moyen de la touche (6) Sélectionez la fonction désirée. Le symbol représentant la fonction régée s'allume sur l'affichage.

Les fonctions air chaud, niveau pizza, niveau gril, chauffage supérieur/inferieur être selectionnées àCHOIX pour différentes préparations.

Les fonctions et températures du four sont enclenchées au moyen de la commande électronique, et arrêtées manuellement au moment désiré (touche 2) ou automatiquement lorsque le programme est écoulé.

A chaque fonction est subordonnée un niveau de température déterminé selon la pratique. Si vous ne désirez pas modifier cette température, les corps de chauffe s'enclenchent après un-delai de 6 secondes.

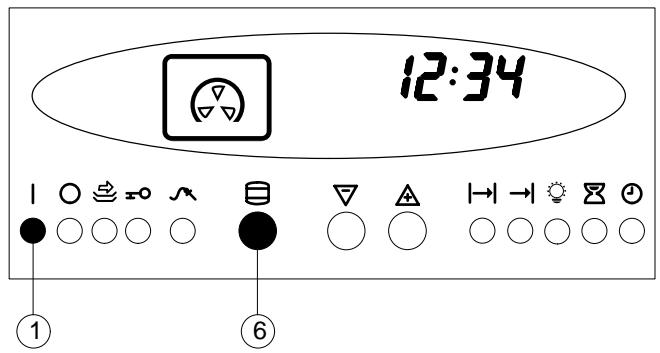

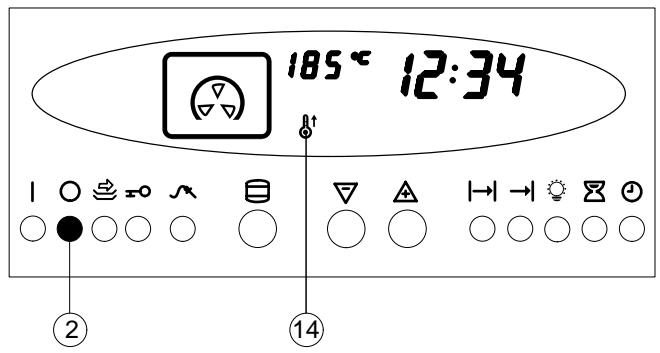

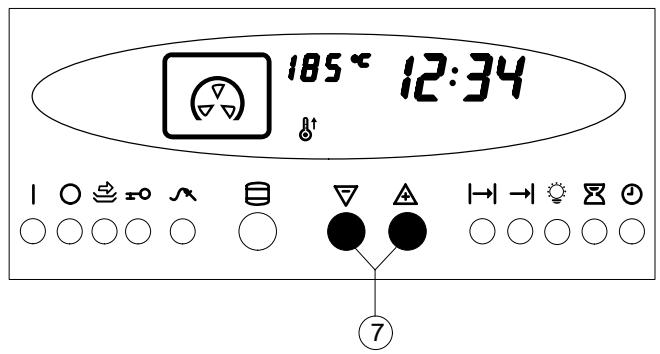

Température du four

Lorsqu'une fonction est selectionnée, une température préreglee apparait sur l'affichage. Cette température correspond en pratique à beaucoup de préparations.

Si vous désirez régler une température différente, vous pouvez selectionner une valeur comprise entre 40 et 280^ en pressant la touche (7 ou ).

Après 6 secondes, le four est automatiquement enclenché avec la température et la fonction désirées.

La température sélectionnée reste affichée. Avec la fonction air chaud, niveau pizza, chauffage supérieur, chauffage inférieur et chauffage supérieur/ inférieur, il apparait en outre le symbole « préchauffage» (14).

Lorsque la température régée est atteinte, un signal acoustique retentit et le symbole «préchauffage» (14) s'eteint.

La température du four reste maintainant constante durant la période désirée, car les corps de chauffe s'enclenchent et se déclenchent automatiquement par contrôle thermostatique.

Pour arrêté le four, pressez la touche (2).

Commande électronique de sécurité infant

mise en/hors service

La commande du four peut être protégée contre un enclenchement ou un déréglage intempéstif par un blocage de sécurité. Dans ce mode d'emploi, ce système est appelé « sécurité infant ». Lorsque ce système est activé, les enfants ne peuvent effectuer aucun réglage sur l'appareil susceptible de provoquer une surchauffe ou créé d'autres dangers. Tirez également profit de cette sécurité en cas d'absence prolongée.

La sécurité infant peut uniquement etre activée lorsque le four est arrete.

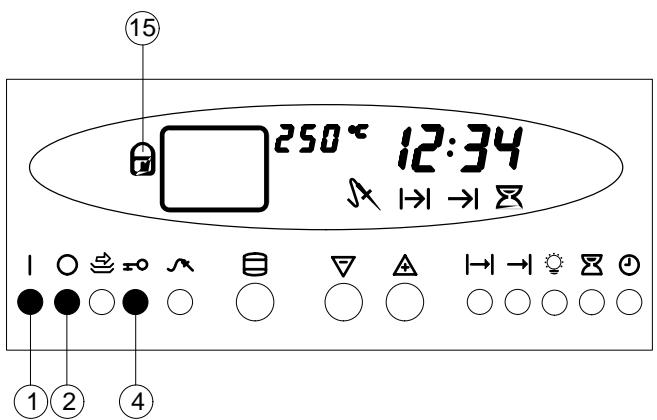

Activation de la sécurité infant

• Pressez d'abord la touche (4) et maintenez-la enforcée. Pressez ensuite la touche I (1) et maintenez les deux touches enforcées durant 6 secondes environ, jusqu'à ce que le symbole (15) apparaisse sur l'affichage.
• Le symbole (15) apparait sur l'affichage, indiquant que la sécurité infant est en action. Pressez enfin la touche (2), ce qui déclenché l'appareil.

Lorsque la sécurité enfant est activée, il faut presser simultanément sur la touche SE (4) lors de tout procédé de réglage et de toute correction. C'est là que réside la fonction de sécurité.

• La pression de la touche (2) permet toujours de dé-clencher immédiatement toutes les fonctions et les temps, sans devoir presser la touche SE (4).

Déactivation de la sécurité infant

• Pressez d'abord la touche (2) puis la touche (4), jusqu'à ce que le symbole (15) disparaissé de l'affiche.

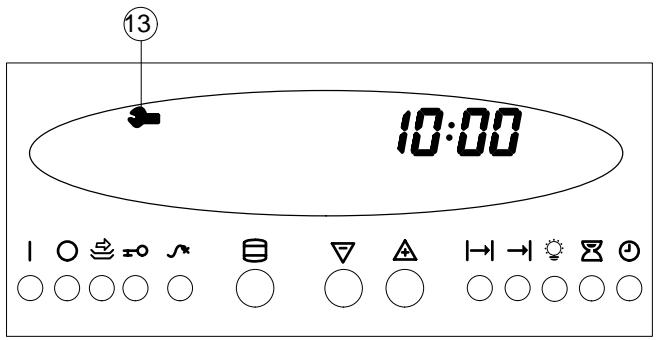

Symbole de service

Les dérangements de la commande électronique sont signalés par le symbole de service (13) s'éclairant sur l'affichage. Vous apercevez alors sur l'affichage: le symbole de service (13) en haut à gauche et le code d'erreur spécifique en lieu et place de l'indication de température.

• Déclenchez alors le fusible, le cas échéant dévissez-le et essayez de réenclencher l'appareil après quelques minutes. Si le symbole de service réapparait, veuillez prendre contact avec notre service après-vente et indique le code d'erreur. Pour des raisons de sécurité, le ventilateur du four fonctionne continuallylement: le cas échéant, mettez l'appareil hors fonction au moyen du fusible.

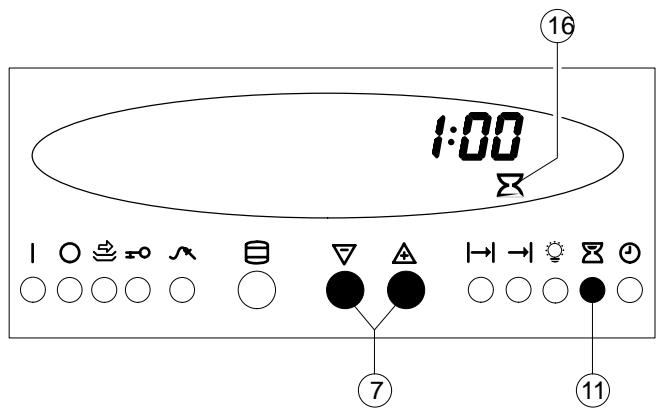

Minuterie/reveil

La minuterie n'a aucune fonction d'enclenchement ni de déclenchement. Elle est utilisable pour surveiller et contrôler les temps de cuisson et autres opérations de cuisine, même indépendamment du four.

• Pressez la touche (11). Le symbole minuterie (16) et :00 clignotent sur l'affichage.
• La pression de la touche (7 à ou) permet de régler le temps de 1 minute à 9 heures/59 minutes.

Les chiffres affichés représentent des minutes entières. Environ 6 secondes après le réglage, le temps commence à s'écouler, le symbole de temps (16) s'allume et l'heure actuelle s'affiche.
- Un signal acoustique (triple) retentit lorsque le temps régle est écoulé. Le symbole minuterie (16) clignote et le signal acoustique est repété toutes les 15 secondes. Pour l'annuler, pressez la touche de minuterie (11). Cette fonction est annulée 2 minutes après que le temps de cuisson est écoulé.

La minuterie peut être régée simultanément avec d'autres temps. Dans ce cas, l'affichage indique le réglage de la minuterie, tandis que les régages automatiques continuents de fonctionner.

Programmes automatiques

Avant de régler un programme automatique avec la commande électronique du four, la fonction et la température doivent être sélectionnées. Sans ces sélections, aucun réglage de temps pour procédure automatique ne peut être entreprises.

Les erreurs de manipulation sont signalées par un triple signal acoustique.

Déclenchement automatique (Programme instantané)

Par déclenchement automatique, on désigne des programmes du four qui démarrent immédiatement après le réglage (à l'heure actuelle), et qui sont arrêtées après le temps de cuisson réglé. L'appareil offre deux possibilités:

Déclenchement automatique I - Réglage de la durée de cuisson au four

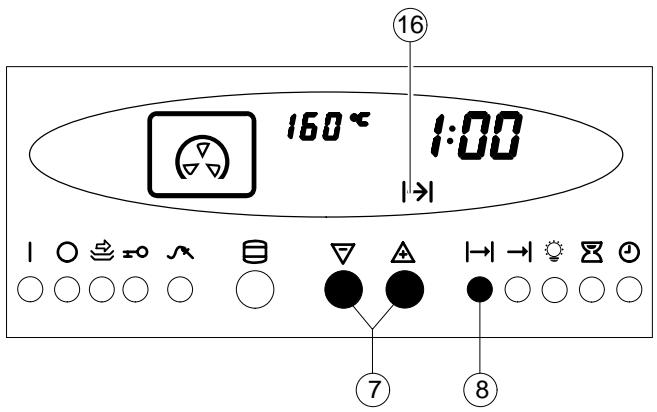

• Pressez la touche (8): l'affichage indique 00, «:» et le symbole (16) clignote.
• Avec la touche (7 à ou ∨), réglez le temps de cuisson désiré.

Pour les programmes de temps de cuisson, vous pouvez régler des temps de 1 minute à 9 heures/59 minutes, par intervalles d'une minute. Le four est enclenché pendant la période allant du réglage jusqu'à la fin du temps de cuisson.

• Exemple: heures actuelle = 11h15 , temps de cuisson régle (touche (8) et (7 ou ) 45 minutes - l'appareil se déclenché automatiquement à 12h00.
  L'affichage indique le temps de cuisson écoulé.

Corrections:

• Pressant à nouveau la touche (8) et en modifiant le temps affchéé au moyen de la touche (7 ou ).

La fin du temps de cuisson est signalée par un triple signal acoustique. L'affichage indique alors l'heure, tandis que le symbole de la fonction selectionnée clignote.

Jusqu'au déclenchement du four un signal acoustique retentit à intervalles de 15 secondes durant 2 minutes environ.

Pour arrêté le four avant, pressez la touche (2).

Déclenchement automatique II - Réglage de l'heure de déclenchement

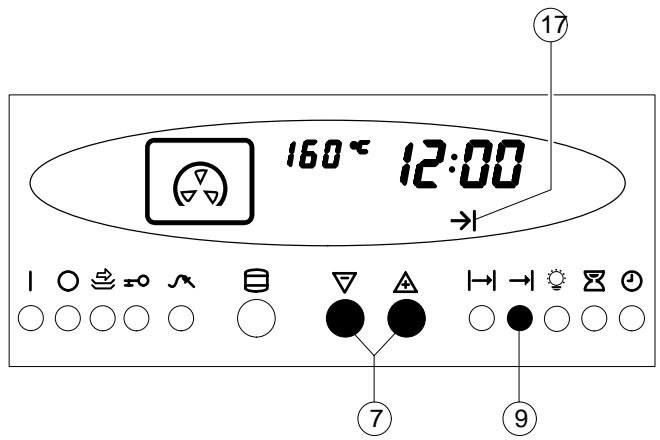

• Pressez la touche (9). L'affichage indique 00, «:» et le symbole (17) clignote.
• Réglez l'heure de déclenchement désirée au moyen de la touche (7 ou ).

Le réglage de l'heure ne peut pas être effectué au-delà d'une période de 24 heures.

• Exemple: heures actuelles 11:15, heures d'arrêt régée (touche (9) et (7 à ou )) 12h00 - L'appareil est enclenché durant 45 minutes.
  Durant tout le processus, l'affichage indique maintainant l'heure de déclenchement et le symbole (17) clignote.

Corrections :

• En pressant à nouveau sur la touche (9) et en modifiant le réglage au moyen de la touche (7 ou).

Un triple signal acoustique retentit pour vous rendre attention de la fin de la cuisson. L'affichage indique alors à nouveau l'heure actuelle, et le symbole de la fonction sélectionnée clignote.

Jusqu'au déclenchement automatique du four après 2 minutes, un signal acoustique retentit toutes les 15 secondes.

Pour arrêté le four avant, pressez la touche (2).

Enclenchement et déclenchement automatiques

Par enclopenchement/déclenchement automatique, on désigne des programmations du four qui démarrent automatiquement à une heures ultérieure, et qui s'arrêt automatiquement après un temps de cuisson prédéterminé.

• Pressez la touche (8). L'affichage indique 00, «:» et le symbole (16) clignote.
• Avec la touche (7 à ou ∇), réglez le temps de cuisson désiré.
• ÀpRES pressez la touche (9) et réglez avec la touche (7 à ou ) le temps d'interruption désire.
• Exemple: heures actuelle = 7h30 .Le met placé dans le four nécessite un temps de cuisson de 45 minutes, et doit etre pret a 12h00. Le temps de cuisson = 45 minutes est regle au moyen de la touche (8) et (7口 ou ),et l'hour d'arrêt = 12 heures au moyen de la touche (9) et (7口 ou ).La commande enclenché le four automatiquement a 11h15, qui s'arrête automatiquement a 12h00 après le temps de cuisson regle de 45 minutes.

L'affichage indique le moment de déclenchement du temps de cuisson déjà régle (= heures actuelle + temps de cuisson / ex.: 10h30 + 1h30 min. = 12h00). «:» et le symbole (17) clignote.

Après 6 secondes, les fonctions du four et l'éclairage sont déclenchés. L'affichage indique le symbole et la fonction可以选择 (sans cadre), l'heure actuelle et les symboles (16) et (17).

Contrôle ou correction:

• Vous pouvez contrôler le temps de cuisson sur l'affichage en pressant la touche (8), et l'heure de déclenchement avec la touche (9).
• Les corrections sont possibles en pressant à nouveau la touche (9) ou (9) et en modifier le temps de cuisson ou l'heure de déclenchement en en pressant la touche (7 ou ).

Pour calculer le début de la cuisson, soustraire le temps de cuisson de l'heure de déclenchement. A cette heures là, la fonction sélectionnée est arrêtée, le symbole (17) disparait de l'affichage, qui reprend le temps de cuisson écoulé.

Un triple signal acoustique retentit pour vous rendre attention de la fin de la cuisson. L'affichage indique alors à nouveau l'heure actuelle, et le symbole de la fonction selectionnée clignote.

Jusqu'au déclenchement automatique du four après 2 minutes, un signal acoustique retentit toutes les 15 secondes.

Pour arrêté le four avant, pressez la touche (2).

Sonde à vande

Cuisson automatique en fonction de la température à coeur

La sonde à viande mesure la température au cœur du mets et arrêté automatiquement le four lorsque la valeur désirée est atteinte durant la cuisson. Ce chapitre décrit cette fonction ainsi que le réglage de la procédure de cuisson avec la sonde à viande.

La prise de la sonde à viande est placée contre la paroi du four.

• Plantez la sonde à viande dans le mets et introduisez la cocotte ou la grille dans le four.
• Insérez la fiche de la sonde à viande jusqu'àu niveau de la poignée dans la prise située sur la paroi droite du four. Le symbole (18) apparait sur l'affichage.
• Àprouvaisélectionné la fonction et la température du four, pressez la touche (5). L'heure sur l'affichage est remplaceé par l'indication en degrés Celsius, prérgée à 70^. Au moyen de la touche (7口 ou ),reglez la température a coeur désirée pour votre mets entre 30 et 99^.

Les températures suivantes sont recommandées pour le cœur du rôti:

Rôti de boeuf	80°C
Rosbif ou filet de boeuf
très saignant	45°C
saignant	50°C
moyen	60°C
Rôti de porc	80–85°C
Rôti d'agneau/gigot	70–75°C
Rôti de veau	75°C

• Sur l'affichage apparaissent le symbole de la fonction, la température du four régée (rouge), le symbole sonde à viande (18) et la température à coeur. L'élévation de la température à coeur est indiquée sur l'affichage. Vous pouvez contrôler la température à coeur régée en pressant la touche (5) et si nécessaire la corriger en pressant la touche (7 ou ).

Le four est automatiquement déclenché lorsque la température à coeur que vous avez régée pour votre mets est atteinte.

Un triple signal acoustique retentit lorsque la cuisson est terminée.

Toutes les 15 secondes, un signal retentit durant 2 minutes avant le déclenchement automatique de toutes les fonctions de la commande électronique.

• Vous pouvez arrêter le four avant l'échéance en pressant la touche (2).

Le four

A Rainures de guidage de plaque à pâtisserie

B Corps de chauffe inférieur

C Corps de chauffe du grill

D Corps de chauffe supérieur

C + D Gril à grande surface

E + H Éclairage du four

F Filtre àGRAISSDeviande

G Ventilation du four

J Récipient réfléchissant

1-5 Guides de plaques (rainures)

Accessoires du four

A part les accessoires livrés, n'utilise que des plats et des mouses de cuisson résistant à la température elevée. Prenez garde aux recom-mandations du fournisseur.

Le four est équipé des accessoires suivants:

2 Plaques à cuire
1 Rôtissoire pour cuir/rôtin/griller
1 Filtre àGRAISSDeviande
1 Récipient réfléchissant
1 Broche de grill avec poignée
1 Sonde à viande

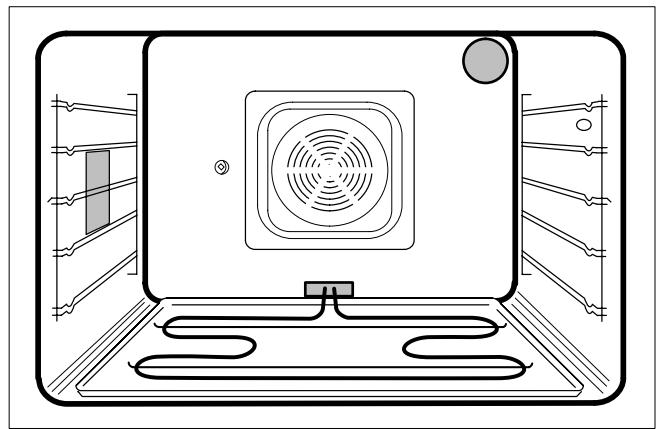

Filtre à graisse de viande

Ce filtré protège l'intérieur du four contre l'encrassement trop rapide

L'introduire pour toute opération à air chaud, ainsi que pour le turbogril

Enlever ce filtré pour cuire, sinon le temps de cuisson est à allonger.

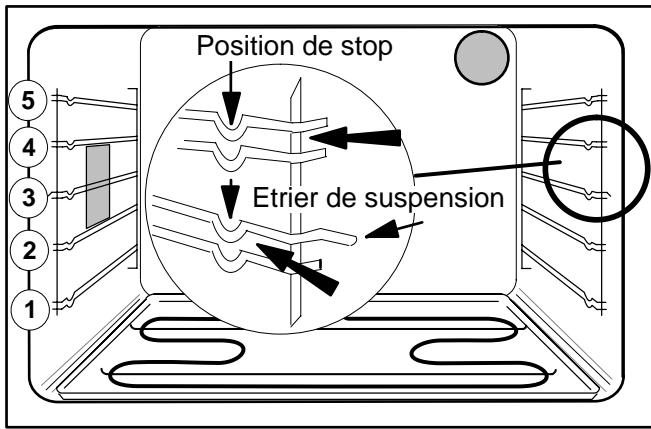

Guides de plaques

Le four est muni de 2 gradins contenant 5 rainures de hauteur différente. Ces hauteurs sont numéroétées dans une table allant de 1 à 5, selon l'échelle suivante:

1 = le plus bas, 5 = le plus haut

Enfilez la plaque ou le rôti entre les deux tiges de guidage, ce qui facilitite l'entrée et la sortie et assure le maintainien pendant la cuisson.

Applications des fonctions du four

Chauffage supérieur et inférieur

Le chauffage simultané en haut et en bas constitue le fonctionnement normal du four. Les corps de chauffesitués au plancher et au plafond de l'enceinte chauffante transmettant leur chaleur aux denrées à cuire. La température peut être régée entre 40 et 280^ C.

Le rôtissage et la cuisson par chauffage en haut et en bas ne sont possibles que sur un seul niveau:

• mesure les gâteaux plats et la pâtisserie sur la plaque aux niveaux 1 ou 3
• mesure les cakes, les kouglofs ou les biscuits en forme de bloc au niveau 2.

Chaleur tournante

Le four entier est chauffé par l'air chaud qui circule intensivement grâce à un ventilateur situé dans la paroi arrêté. La température peut être régée entre 40 et 280^ .

La fonction d'air chaud permet de transmettre plus rapidement que dans la méthode conventionnelle la chaleur à l'aliment à rotor. La température peut être ainsi réduite d'environ 25^ par rapport à la recette pour le chauffage normal en haut et en bas.

Selon l'aliment à cuire ou à rôtir, on peut utiliser jusqu'à trois niveaux différents.

Nous vous conseillons les combinaisons suivantes:

1 plaque: échelon 2 ou 3
2 plaques: échelons 1 et 3
2 plaques: échelons 1, 3 et 5
1 à 2 moules hauts l'un à côté de l'autre:

echelon 1

1 moule bas: échelon 2 ou 3
2 moules bas: échelons 1 et 3

Gamme pour pizza

La fonction pizza est utilisé de préférence pour cuire les gâteaux ne contenant que peu ou pas de sucre, tels que les pizzas, les gâteaux aux fruits ou au céré, les quiches ou les ramequins.

Cette gamme allie la fonction d'air tournant à celle du chauffage inférieur seulement.

La chaleur rayonnée par le corps de chauffe inférieur provoque la formation d'une croûte suffisamment résistante au niveau 1, ce qui évite le ramollissement de la pâte. On peut également utiliser les deux échelons supérieurs pour cuire ou pour roir, sans que la chaleur circulante s'en trouve modifiée.

Grillades

La grillade s'opère généralement en fermant la porte du four. Ne laissez cependant pas votre grill sans surveillance.

La chaleur produit par les corps de chauffe rayonne contre le plafond du four et atteint la pièce à rôtir qui est placée en dessous. Les indications concernant la hauteur optimale de cette-ci se trouvent dans la table de grillade. Préchaffez durant 5 minutes.

Pour griller, il suffit de positionner les sélecteurs de fonction et de température correspondants.

Lechoix de la fonction dépend de la qualité,de la quantité et de la hauteur de la viande à griller.

La température doit être adaptée au type de viande, car le thermostat du four assure son service et maintain la température à l'intérieur du domaine assigné, conformément aux valeurs de la table.

Gril à infrarouge

Pour de petites quantités de grillades de tranches plates ainsi que pour les demi-poulets, le grill à infrarouge est particulièrement bien indiqué. Le domaine de température se situe entre 210 et 250^ C.

Gril à grande surface

Cette fonction permet de griller des tranches plates ou des demi-poulets sur toute la surface de la plaque. La konjection du grill à infrarouge et du chauffage supérieur permit de maintainir une température régla ble entre 210 et 280^ .

Les deux fonctions de grill (à grande et à petite surface) sont ideales pour les tranches plates, telles que les steaks, les cotelettes, les petites saucisses, le poisson ou autres. On peut également faire des toasts, brunir du massepain ou de la glace, réaliser une crème brûlée, gratiner un soufflé ou brunir un gratin. La chaleur rayonnée par le grill n'était destinée qu'à brunir la surface et la rendre croustillante il ne faut l'utiliser qu'en fin de cuisson.

Glissez les alimentes à griller à l'échelon 4 ou 5 selon l'épaissieur. La distance entre les alimentés et le corps de chauffe peut varier vers le haut ou vers le bas selon la courbure de la voûte du grille.

Si les alimentés à griller sont gras, il vaut mieux les éloi-gner du corps de chauffe.

Il faut glisser la plaque à gâteaux dans les guides au niveau 1 ou 2 pour récapérer le jus et éviter l'encrassement du four.

Si vous doivent effectuer plusieurs grillades consécutièves, il faut nettoyer la plaque après chacune d'elles.

Turbogril

La fonction turbogril est interessante pour rotir les gros morceaux de viande, les gigots, la volaille, etc. Sélectionnez la fonction turbogril et une température de 150 à 190^ .

Le gril à infrarouge travaille avec le ventilateur pour répartirUniformément la chaleur. Non seulement la surface supérieure, mais aussi tous les cots sont dorés uniformément.

Les pieces de vande de grande hauteur, les rôtis roulés, les carrés de porc, les jarrets ou la volaille acquériènt une surface bien dorée et croustillante, alors que l'intérieur reste tendre et juteux. Cette méthode de cuisson peut également s'appliquer aux gratins et aux soufflés.

Glissez la plaque à gâteaux dans les glissières à l'échelon 1 ou 2 en posant la grille supportant l'aliment à roirimmediatement dessus, ainsi que le montre la figure ci-contre.

Griller avec la broche tournante

Ce mode de rôtissage allie les fonctions de grill à infrarouge et de grill à grande surface avec un moteur électricque faisant tourner la broche.

Le support pivotant de la broche s'installe dans les rails de la partie droite, au niveau 3 et sort de palier avant pour la rotation de la tige.

Le gigot, la volaille ou tout autre aliment est enfilé sur la tige de la broche et retenu par deux agrafes.

La tige de la broche est enfilée dans le carré d'entrainment situé à gauche dans la paroi arrêté, puis posé sur le support avant.

La pièce à rôtir va alors tourner lentement au-dessous des corps de chauffe.

Glissez la plaque à gâteaux dans les glissières à l'échelon 1 ou 2 pour récapérer le jus.

Rôtissage à basse température “Lo”

Cette fonction permet d'obtenir des rôts particulièrement croustillants qui restent cependant/agréablement juteux.

Le roti est cuit très chaud dans la rotinsoire
Le roti peut également être posé sur la grille placée au niveau du milieu
- La plaque à gâteaux sera glissée à l'échelon 1 pour collector le jus

Le choix de la fonction de rôtissage à basse température sous le symbole d'air chaud et "Lo".Au bout de 6 secondes,la température de 120^ pour le chauffage et de 10 minutes pour la selection du temps apparait automatiquement pour indiquer les conditions de préchauffage.

Après 10 minutes, l'indication de la température, de la durée et le symbole de préchauffage s'éteignent.

Les fonctions "Lo", 80^ , et le symbole restent ensuite enclenchées, de même que la durée réelle de fonctionnement jusqu'à ce que le four soit étant.

Séchage

Cette fonction combine le chauffage inférieur avec la circulation d'air chaud dans le four.

Le séchage peut s'effectuer sur 3 ou 4 niveaux (voir la tabelle de séchage) en prénant soin d'intervertir de temps en temps les plateaux.

Garnissez la plaque de gâteau avec du papier de protection et disposez les produits à secher aussi serrés que possible, mais sur une seule couche.

Plaque à séchage comme accessoire spécial, voir la bulletin de commande.

Laisser ouverte d'environ 2 cm la porte du four, en plaçant un coin en bois.

Vérifier le degré de séchage de vos alimentés avant la fin de la durée de séchage prévue:

Il suffit de prendre en main 2 ou 3 morceaux de l'aliment à secher et de le presser entre le pouce et l'index. Il ne doit plus s'écouler aucun jus, mais le produit séché ne doit pas être cassant.

Stérisisation

avec chaleur inférieure ou air chaud

Blanchissez tout d'abord vos légumes, refroidissez-les sous l'eau froide et mettez-les dans les bocaux.

Les fruits préparés seront introduits directement dans les bocaux.

Tous les verres utilisés devront être de même grandeur et en parfait état. Vérifiez l'étanchéité des caoutchoucs de fermeture.

Cuisez séparément de l'eau sucree ou salée puis terminez le replissage des bocaux jusqu'au 3/4 de leur hauteur.

Enfilez la plaque à gâteaux dans l'échelon inférieur puis disposez les bocaux bien alignés sur cette plaque, comme le montre la figure ci-contre

Les bocaux ne doivent pas se toucher et ne doivent pas entraire en contact avec le four.

Le temps de stérisisation et la température se trouvent dans la table de stérisisation.

N'ouvrez jamais la porte du four pendant toute la durée de stérisisation.

Lorsque la stérislation est terminée, retirez les bocaux du four et laissez-les refroidir sur une planche en bois ou sur une couverture, à l'abri de tout courant d'air.

Pour certains légumes (haricots et choux), il faut repeter la sterilisation 24 à 48 heures plus tard.

Après refroidissement, vérifie l'étanchéité de la fermeture. Si le couvercle s'enlève facilement, il faut repeter la sterilisation du bocal correspondant ou utilise immediatement son contenu.

Informations générales sur le rôttissage et la cuisson

Rôtissage avec l'air chaud et chauffage en haut et en bas

Le temps de rôtissage dépend du genre du rôti choisi, de son poids et de sa hauteur. L'usage est de calculer le temps nécessaire par centimètre de hauteur:

Boeuf, chasse

15 - 18 minutes

Porc,veau

15 - 18 minutes

• Filet, roastbeef

10 - 12 minutes

Plus le morceau de viande est haut, plus la température du four peut être moins élevé.

L'etat de cuisson de la viande peut être testé en pressant dessus avec une cuillère. Si le roti ne s'enforce pas, il est cuit.

Conseil: Dans le commerce des apparêls menagers, on trouve des thermomètres indiquant l'état de cuisson.

Laissez le roiti dans le four une dizaine de minutes après l'avoir eteint, pour permettre au jus de s'ecouler, ce qui simplifie le decoupage.

Rôtir sur le grill

La piece a rotir doit être déposée sur le grill avec le côté à dresser tournée vers le haut. Enfilez la plaque du grill dans les glissières 1 ou 2 puis introduisez le grill juste au-dessus sur le rail de la glissière.

Rôtir dans une rôtissoire ou sur la plaque

Mettez le morceau de viande maigre, de chasse ou de hachis directement dans la rôtissoire (récipient à rôtir, en pyrex ou en terre cuite vernie) ou sur la plaque.

Si le temps de cuisson doit dépasser une heures, ajoutez les ingrédients pour la sauce dans la rôtissoire une demi-heure avant la fin de la cuisson, puis laissez dorer et complétez avec un peu d'eau chaude.

Utensiles pour rôtin et cuire

Pour rôtir et cuire avec l'air chaud, vous utiliserez de préférences les ustensiles livrés avec l'appareil, à savoir les formes claires et fonçées pour la cuisson, la céramique et les formes résistant à la température. Note que les plaques et les formes métalliques claires nécessitent un temps de cuisson plus long. Veuillez consulter les instructions remises à cet effet par le fabricant.

Les moulés à cuire ou les autres ustensiles doivent être posés sur la plaque à gâteaux.

Choix de la température

Le fonctionnement à air chaud accélère la transmission de la chaleur à la pièce à cuire par rapport à la méthode conventionnelle. La température indiquée dans la recette pour le chauffage uniquement en haut et en bas peut être diminuée de 25^ .

Filtre à graisse de vande

Installez le filtré àGRAISSÉ de viande avant de lancer le rôtissage à l'air chaud ou avec le turbogril. Ce filtré protège l'intérieur du four d'une salissure exagérée.

Il faut par contre enlever ce filtre lors de la cuisson normale. La meilleure répartition de la chaleur permet de diminuer le temps de préparation.

Prechauffage

Le préchauffage n'est plus nécessaire dans la plupart des préparations, car la température préréglée est atteinte très rapidement (Veuillez consulter la table des temps de rôtissage et de cuisson).

Nous recommendons toute fois de préchauffer le four dans les cas suivants:

• Steaks et tranches de viande, telles que filet, roastbeef, escalope ou côtelette. Les pores de la viande se referment plus rapidement et l'intérieur reste plus juteux.
• Patisserie pouvant couler facilement, petits pains, gâteaux, roulades, etc.

Il suffit alors de prérégler la température voulue et d'attendre que celle-ci soit atteinte avant d'introduire les mets.

Remarques sur l'utilisation de la table des temps de cuisson

La table des temps de cuisson contient dans certains cas l'indication d'une plage de température, par exemple 160 - 175^ . Choisissez de préférence la température la plus BASSE indiquée. En cas contraire, votre gâteau sera trop cuit dessus, il ne sera pas assez levé ou il s'effondrera, parce que l'humiidité qu'il contient n'a pas été suffisamment éliminée.

Si le temps de cuisson est trop long, ou si le dessus de l'aliment à cuire ne brunit pas comme il serait souhaitable, il faut alors désir la température la plus élevé figurant dans la table.

Le brunissement régulier des gâteaux peut être amélioré en diminuant d'environ 10^ la température de cuisson indiquée et en rallongeant le temps de cuisson mentionné.

Les données de la durée de cuisson peuvent varier en fonction de la grandeur des oeufs utilisés, des possibiliétés de liaison de la farine et de la matière du moule choisi.

Nettoyage et entretien

Lors du nettoyage de guides de plaques, éclairage du four et de la porte du four, aucun corps de chauffe ne doit être enclenché. Attendeze que le four soit suffisamment refroidi pour que vous puissiez toucher sans danger les organes internes. Seul l'éclairage du four peut rester en fonction.

L'appareil ne doit pas etre nettoyé avec un système de nettoyage à vapeur ou à haute pression pour des raisons de sécurité electrique.

Nettoyez régulièrement et à fond votre four lorsqu'il est tiède ou froid. Évitez la combustion des éclaboussures graisseuses.

Nettoyage du four catalytique

(surface rugueuse, poreuse)

Votre four est équipé d'un système de nettoyage catalytique chargé de brûlér les petits résidus à une température supérieure à 200C. Les petites taches graisseuses sur les parois du four sont tout à fait normales. Soyes attentif aux indications suivantes pour un fonctionnement optimal du système de nettoyage.

Après avoir rôti ou grillé un mets produitant de fortes éclaboussures (viande grasse, poulet, etc.), on peut laisser le four vide enclenché à température maximale pendant 5 minutes, puis le laisser refroidir avant de le nettoyer.

N'utilisez pas de produit pouvant provoquer des griffures, de détergent moussant, de spray pour four ou de paille de fer, car ces produits détruisent les propriétés d'autonettoyage du four.

N'ouvrir que rapidement le four afin de renforcer l'effet autonettoyant.

N'utilisez pas de chiffons textiles, car les filoches restent prises dans la rugosité des surfaces autonettoyantes.

Nettoyage du grill, des plaques, des moules et des glissières

Ces objets doivent être nettoyés à l'aide d'eau chaude savonnexe. Ces pieces ne supportent pas le passage dans la machine à laver la vaisse.

Filtre àGRAISE de viande

Après chaque utilisation, nettoyez ce filtré avec une Brosse douce et de l'eau chaude savonneuse, ou mettez-le dans le lave-vaisselle. Si l'encrassement est important, il faut le laisser tremper.

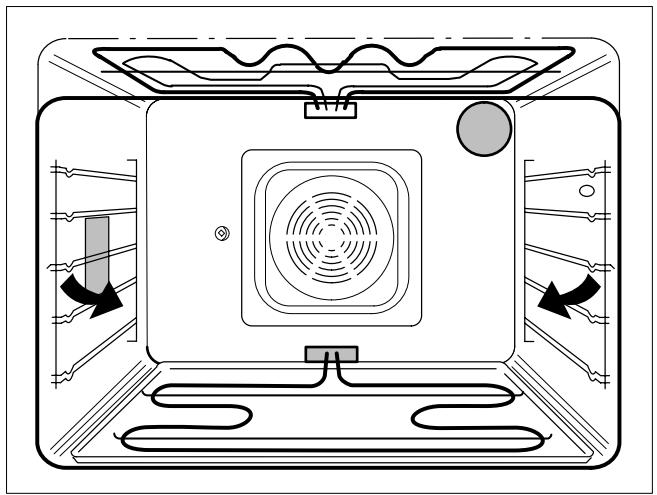

Montage et démontage des guides de plaques

Pour facilititer le nettoyage des guides de plaques, on peut les sortir du four.

A la hauteur de la position 3, les supports peuvent être rétirés de la paroi par l'avant, puis on dégage l'arrière et on peut sortir le support par l'avant du four.

Pour remonter le support, il suffit de le suspendre par l'arrière, puis d'introduire les crochets de la partie avant dans les trous de la paroi et d'enforcer le support dans sa position normale.

Récipient réfléchissant

N'utilise pas de détergent pouvant provoquer des rayures, ni de laine d'acier.

Ne pas le nettoyer dans le lave-vaiselle.

Il suffit de laver le recipient après chaque utilisation, à l'aide d'une Brosse douce et de l'eau chaude savonneuse. Si l'encrassement est important, il faut le laisser tremper.

Utilisez une base lisse lors du nettoyage pour empêcher des deformations.

Panneau synoptique et portedou four

Veillez à la propriété des surfaces assurant l'étanchéité entre la porte et son cadre.

Le panneau de commande ainsi que la porte du four doit être nettoyés à l'eau chaude ou avec un produit de nettoyage pour les vitres, puis séchéés soignement. N'utiliser que de l'eau chaude pour l'intérieur de la porte du four.

La vitre interieure est recouverte d'une couche spécialement résistante au rayonnement de la chaleur. Il faut donc éviter d'utiliser un détergent agressif pouvant provoquer des griffures de la surface, ainsi que tout produit moussant.

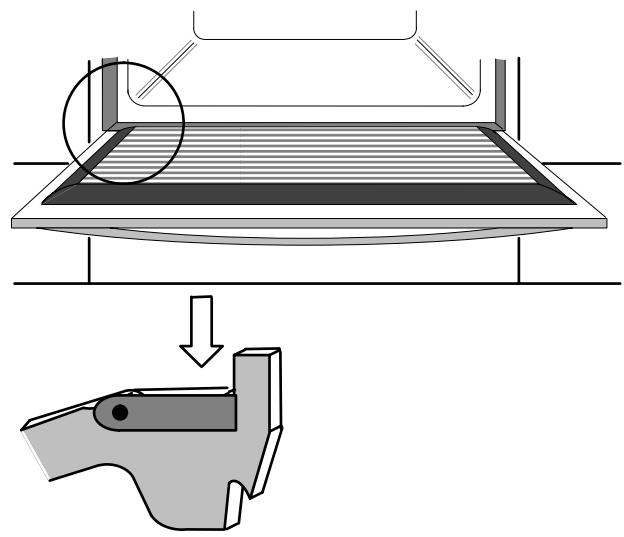

Lors du nettoyage de la porte, il faut faire bien attention à ce que celle-ci reste suspendue et que l'étrier protégeant la charnière repose bien sur cette dernière (voir figure ci-contre).

Appareils avec surface en acier inoxydable

Lors du nettoyage, veillez à ce que la finition de la surface en acier inoxydable ne ce fasse pas contre la structure (les fines lignes horizontally). Pas de mouvements circulaires!

Pour enlever les taches normales, passerez simplement un chiffon doux, propre et humide.

Pour enlever les taches tenaces, servez vous d'un produit approprié à l'acier inox que l'onTrouve habituèlement dans le commerce.

Veuillez observer les instructions relatives à l'emploi de produits de nettoyage et d'entretien. Les produits égratignants et abrasifs ne sont pas appropriés.

Applique le produit de nettoyage sur un chiffon humide avant d'essuyer, ensuite laver la surface en mouillant, et la faire secher en la frottant avec un chiffon sec.

L'éclairage du four - échange des ampôules

Avant de faire l'échange, il faut obligatoire-ment déconnecter l'alimentation électrique de tout l'appareil, en enlevant les fusibles.

Il est possible de remplacer soi-meme les ampoules défectueuses.

La nouvelle ampoule de 25 watts, à 230/240 volts, avec un culot E 14, doit pouvoir résister à une température de 300^ . Vous pouvez l'obtenir auprès de notre magasin central de pieces de rechange ou chez un électricien spécialisé.

La lampe en haut à droite dans la face arrière du four est protégée par un un verre rond de protection que l'on peut facilement dévisser.

L'ampoule située dans la paroi gauche est recouverte par une protection carrée en verre spécial qu'il faut restirer délicatement à l'aide d'un tournevis à pointe large, ainsi que le montre la figure ci-contre. Au préalable, il est nécessaire d'enlever le rail de guidage gauche de la plaque.

Conseil pratiques utiles

Problème	Cause probable	Solutions
Le rôti ou le soufflé ne monte pas suffisamment	Erreur de température可以选择	Consulter la table des températures
Le rôti ne brunit pas	Température trop élevé Mauvais moule utilisé	Élever la température, vérifier l'état de cuisson, s'il le faut, raccourcir le tempsPour chaleur haut et bas, utiliser un moule foncé
Le rôti brunit trop	Température trop élevé	Consulter la table des températures, diminuer la température et raccour-cir le temps de cuisson
Le rôti est trop sec	La durée de cuisson est trop longue avec une température trop BASSE	Consulter la table des températures, augmenter la température et rac-courcir le temps de cuisson
Le rôti est trop humide	L'humidité n'a pas pu s'échapper à cause de la température trop élevé Trop d'humidité dans la pâte	Choiser la température la plus BASse indiquée dans la tablePréparer une pâte moins humide

Si quelques chose ne fonctionne pas

Problème	Cause probable	Solutions
Le four ne fonction pas	Panne d'alimentation électrique	Vérifier les fusibles
Le four ne chauffe pas, malgré la sélection de fonction et de température	Le programme automatique a été établi pour s'enclencher plus tard	Supprimer l'enclenchement automatique existant et le programmer à nouveau
L'éclairage du four ne fonction pas	L'ampoule est défectueuse	Remplacer l'ampoule regardez page 60
L'horloge électrique affiche 12:00 en clignotant	Une panne d'alimentation électrique s'est produit il y a un moment	Remettre à jour la date et l'heure regardez page 41

Les apparêls défectueux ne doivent plus être utilisés. En cas d'incident, dévisser etsterol les fusibles. Ne modifie pas l'appareil. Toute intervention non qualifiée peut cause des dommages matériels ou corporels.

Si les conseils ci-dessus sont insuffisants, veuillez contacter notre service technique.

Montage

1. Sortir le tiroir d'ustensiles; pour ce faire pousser le panneau de tiroir depuis le milieu vers l'intérieur jusqu'à ce que le tiroir se débloque du loquet. Tirer le tiroir jusqu'à la butée finale et le soulever.
2. Glisser le four dans la niche de façon à obtenir un montage affleuré
3. Fixer le four latéralement, des deux côtés à l'aide des 2 vis (détaill A).

Connexion électrique/cheminement des câbles

La connexion au secteur doit être executée par un électricien/agree.

Le cable d'alimentation doit être au moins de type H05VV-F ou supérieur.

L'installation de l'appareil doit s'effectuer soit par l'entremise d'un cable avec fiche amovible, soit par un cable posé à demeure avec un coupe-circuit séparant toutes les phases du secteur et possédant un espace d'au moins 3 mm ente les contacts.

La connexion électrique par l'intermédiaire d'une prise doit être prévue du côteBATIMENT de manière que la prise soit placee hors de I'espace coordonné. En cas de connexion directe prévoir une longueur de cable d'environ 120 cm.

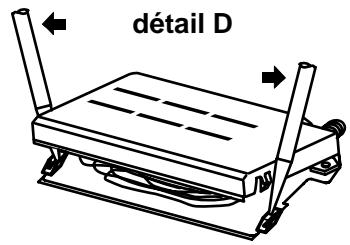

1. Ouvrir la boîte de bornes de connexion (détaill D).
2. Raccorder les bornes en se reférant au couplage.

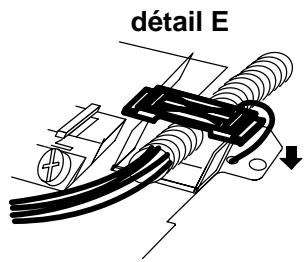

3. Assurer l'arrêt de traction en pressant fixe la fermeture à déclic (détaill E).
4. Refermer la boite de bornes de connexion.
5. Poser le cable de raccordement électrique en dessous du canal de façon qu'il ne touche pas le tiroir.

En cas de service il faut débrancher l'appareil du réseau.

Contrairement aux prescriptions d'installation interieure de l'ASE (article 47.330.1), l'appareil à encastrer peut être monté dans des matérielles combustibles.

A=Appareil
N=Niche

Couplage

400V2~50Hz

230V~50Hz

Désignation des phases:

L1, L2, (correspondant à R, S,)

Données technique

Dimensions extérieures

Hauteur 75,7 cm

Largeur 54,8 cm

Profondeur 56,7 cm

Profondeur max. avec porte ouverte 100,2 cm

Dimensions intérieures du four

Hauteur 29,5 cm

Largeur 40,8 cm

Profondeur 40,6 cm

Volume 49,0 I

Consommation électrique

Chauffage supérieur 1200 W

Chauffage inférieur 1100 W

Corps de chauffe de la paroi arrête 2400 W

Gril à infrarouge 1800 W

Gril à grande surface 3000 W

Turbogril 1800 W

Gammede pizza 3500W

Chauffage du tiroir 500 W

Veuillez inscire dans ce cadre les données de la plaque signalétique de votre apparéil. Vous trouvrez la plaque signalétique à droite sur le cadre du four après ouvrir la porte.

Veuillez toujours indiquer ces données si:

• vous demandez l'intervention
  du service après-vente
• vous commandez des pieces
  de rechange ou des accessoires
• vous avez des questions technique

Therma

kW

V

EZ 13

Prod-nr:

50 ~Hz

Typ

Serie

BO D.1 P

– Les temps de cuisson indiqués sont des valeurs approximatives – Les méthodes recommendées de cuisson, les températures et les temps de cuisson et de rôtissage, ainsi que les niveaux d'enfilage sont imprimés en caractères gras – Les indications de température qui sont munies d'un astérisque nécessitant un préchauffage à la température indiquée
Table de cuisson et de rô-tissage au four	Cuisson au four
	Chauffage de supérieur et inférieur			Air chaud (AC)			(AC)	(AC)
	Temp °C	Temps min.	Rainure	Temp °C	Temps min.	Rainure	2 niveaux	3 niveaux
Tartes (pâté brisée et feuilletée) sans filtre àGRAISSE de viande
avec fruits frais avec liaison sucré	230*	40 - 45	2	200*	40 - 45	2	2 + 4	—
avec fruits surgelés avec liaison sucrée	240*	45 - 55	2	210*	40 - 45	2	—	—
Tarte française (sans liaison sucrée)	230*	45 - 50	2	200*	45 - 50	2	—	—
Tarte au fromage	210*	45 - 50	2	190*	40 - 45	2	—	—
Tarte aux championons	240*	25 - 30	2	210*	35 - 40	2	—	—
Tarte au broccoli / poireau	200*	50 - 55	2	—	—	—	—	—
Tarte surprise	200*	40 - 45	1	—	—	—	—	—
Gâteaux - tourtes (pâté à cake, pâté levée, pâté au seré) sans filtre àGRAISSE de viande
Biscuit	180*	30 - 35	2	160*	40 - 45	3	—	—
Roulade	240*	6 - 10	3	200*	7 - 10	3	—	—
Gougelhopf	175*	60 - 65	2	160	65 - 70	2	—	—
Apple pie (pâté levée)	175*	50 - 55	2	160	40 - 45	3	—	—
Tranches au rhum, aux oranges ou aux carottes	200	20 - 25	3	180	20 - 25	3	—	—
Cake marbré	180	60 - 70	2	160	60 - 70	2	—	—
Cake tyrolien	180	65 - 70	2	160	65 - 70	2	—	—
Cake à la noix de coco	180	60 - 65	2	160	60 - 65	2	—	—
Tarte aux courgettes douces	180	60 - 65	2	160	55 - 60	3	—	—
Cake aux noix	180	60	2	160	65	2	—	—
Tourte au céré / au frommage	180	90	2	Laisser reposer 10 minutes dans le four éteint
Petits biscuits (pâté à biscuit, pâté sblée, masse à meringue) sans filtre àGRAISSE de viande
Pâtisserie soufflée, choux à la crème	210*	40 - 45	3	190	45 - 50	3	2 + 4	—
Fonds de pâté sblée pour tourtes	190*	20 - 25	2	160	25 -30	2	—	—
Fonds de tartelettes	190*	20 - 25	2	180	20 - 25	3	1 + 4	—
Miroirs	180*	25 - 28	3	160*	20 - 25	3	2 + 4	—
Meringues	90	2h - 3h	3	90	2h - 3h	3	1 + 4	1+3+5
Pâté feuilletée sans filtre àGRAISSE de viande
Petits salés pour l'apéro	210*	15 - 20	3	190*	15 - 20	3	1 + 4	1+3+5
Croissant au jambon	220*	25 - 28	3	220*	20 - 25	3	1 + 4	1+3+5
Croissant aux amandes							1 + 4	1+3+5
Feuilletés	200*	20 - 25	3	180*	18 - 23	3	1 + 4	—
Filet de porc en croûte	220*	40 - 45	2	210*	40 - 45	2	—	—
Petites saucisses en croûte	220*	20 - 25	3	200*	20 - 25	3	1 + 4	1+3+5
Table de cuisson et de rôtissage au four	Cuisson au four
	Chauffage de supérieur et inférieur			Air chaud (AC)			(AC)	(AC)
	Temp °C	Temps min.	Rainure	Temp °C	Temps min.	Rainure	2 niveaux	3 niveaux
Pâté levée (gâteaux, tresses, pain et pizzas) sans filtré àGRAISSÉ de viande
Couronne briochée	190*	35 – 40	2	170	30 – 35	2	—	—
Nid d'abeille (plaque spéciale profonde)	200*	18 – 20	3	200*	18 – 20	3	—	—
Gougelhopf	180*	50 – 60	2	160	50 – 55	2	—	—
Tresse	200	35 – 40	2	190	30 – 35	2	1 + 4	—
Criossant	200*	30	2	180*	28 – 35	3	1 + 4	—
Pain selon taille	220	40 – 45	3	200	45 – 50	3	1 + 4	—
Petits pains	220	18 – 20	3	200	18 – 20	3	1 + 4	—
Jambon cuit dans le pain préchauffer cuire	220*180	110–120	1	—	—	—	—	—
Petit pain fraîchement cuit	250*	5	2	230*	5	3	1 + 4	—
Petit croissant fraîchement cuit	220*	5	2	200*	5	3	1 + 4	—
Pizza (plaque originale de cuisson)	200*	15 – 20	2	200*	15 – 20	2	—	—
Pizza (plaque en terre cuite – préchauffer 20 min.)	275*	9 – 10	1	240*	8 – 10	1	—	—
Délicatesses du monde entier sans filtré àGRAISSÉ de viande
Cake américain aux bananes (USA)	180*	70	2	160*	70	2	—	—
Gâteau au coco d'ltaparica (Brésil)	180	45 – 50	2	—	—	—	—	—
Tourde de Linz (Autriche)	180	40 – 45	2	160	40 – 45	3	—	—
Tourde Sacher (Autriche)	180	50	2	160	50	3	—	—
Savarin (France)	180	25	2	—	—	—	—	—
Spécialités suisses sans filtré àGRAISSÉ de viande
Pitte au Prattigau (Grisons)	180	40 – 45	2	160	35 – 40	2	—	—
Pain de poiré (Suisse orientale)	200	45 – 50	2	180	45 – 50	2	1 + 4	—
Tourte aux carottes (Argovie)	180*	45 – 50	2	160	50 – 55	2	—	—
Vol au vent glaronais (Glaris)	200*	35 – 40	2	180*	35 – 38	2	—	—
Pain d'épice	180*	18 – 20	3	160*	16 – 18	3	—	—
Tourde du presbytère (Zurich)	220*	35 – 40	2	190*	30 – 35	2	—	—
Biscuits de noël sans filtré àGRAISSÉ de viande
Milans et tous les biscuits à pâté au beurre	180*	15 – 18	3	160*	15 – 20	3	2 + 4	1+3+5
Biscuits à sécher	160*	15 – 20	3	140*	15 – 18	3	2 + 4	1+3+5
Pain d'épice	175*	15 – 25	3	175*	15 – 25	3	2 + 4	1+3+5
Pain d'anis Laisser sécher les biscuits pendant la nuit sur une tôle pour la cuisson au four.	140*	18 – 22	3	130*	18 – 22	3	2 + 4	1+3+5
Toast et Gratins sans filtre à graisse de viande
Toast Hawaii	240*	10 – 15	2	230*	10 – 15	2	1 + 4	—
Toast Champignons	240*	10 – 15	2	230*	10 – 15	2	1 + 4	—
Gratin de nouilles	200	45 – 55	2	190	40 – 50	2	1 + 4	—
Soufflé aux cerises (moule de 2 litres)	200*	35 – 38	2	—	—	—	—	—
Gratin de pomme de terre	200	60 – 65	2	180	60 – 65	2	1 + 4	—
Tomates garnit avec du fromage	200*	25 – 30	3	190*	25 – 30	3	1 + 4	—
Glace gratinée avec masse à méringue	—	—	—	250*	3 – 4	3	—	—
Légumes, riz, mais, etc. comme accompagnement sans filtre à graisse de viande
Mais, couvert	200*	30	2	190*	30	2	—	—
Riz, couvert	200*	30	2	190*	30	2	—	—
Frites au four blanches	220*	30 – 35	3	200*	30 – 40	3	1 + 4	—
Frites au four (brutes)	230*	30 – 40	3	200*	30 – 40	3	1 + 4	—
Pommes de terre au four / pommes de terre sautées	230*	40 – 45	3	200*	35 – 40	3	1 + 4	—
Pommes duchesse	220*	30 – 35	3	200*	20 – 25	3	1 + 4	—

Mode pizza	Commutateur de fonction	Température °C	Temps de cuisson en minutes	Rainure
Gâteau aux championons		210*	25 – 30	2
Tarte au fromage		190*	40 – 45	2
Gâteau aux épinards		190*	30 – 35	3
Tarte avec fruits frais avec liaison sucrée 1 niveau Tarte avec fruits frais avec liaison sucrée 2 niveaux		200*	35 – 40	plaque sur 2 plaque sur 2 + 4
Tarte avec fruits surgelés avec liaison sucrée		210*	40 – 45	plaque sur 2
Gâteaux aux fruits avec liaison dans un moule en pyrex		210*	35 – 40	1
Pizza ronde (sur plaque à gâteau originale)		200*	8 – 10	plaque sur 2
Pizza (sur pierre à pizza)		240*	7 – 8	1

Table de cuisson et de rôtissage au four	Cuisson au four
	Chauffage de supérieur et inférieur			Air chaud (AC)			(AC)	(AC)
	Temp °C	Temps min.	Rainure	Temp °C	Temps min.	Rainure	2 niveaux	3 niveaux
Curiosités du monde entier sans filtré àGRAISSÉ de viande
Moussaka (Grèce)	180*	45 – 50	2	160*	35 – 40	2	—	—
Lasagne (Italie)	200	60 – 65	2	180	55 – 60	2	—	—
Poivron garni (Hongrie)	200*	80 – 90	2	180*	80 – 90	2	—	—
Viande, volaille, gibier et poisson sans grill avec filtré àGRAISSÉ de viande
Rôti de porc, 1kg	190*	85 – 90	2	180*	80 – 90	2	—	—
Rôti de veau, 1kg	190*	70 – 85	2	180*	65 – 75	2	—	—
Rôti de bœuf, 1kg	200*	75 – 80	2	190*	75 – 80	2	—	—
Rôti haché, 1kg	200*	75 – 80	2	190*	60 – 75	2	—	—
Rôti tessinois (au lard)	200*	60 – 65	2	190*	60 – 65	2	—	—
Roastbeef, 1kg	210*	25 – 30	2	200*	25 – 30	2	—	—
Chicken Nuggets (mettre une feuille d'aluminium sur la plaque)	250*	13 – 16	3	230*	13 – 15	3	—	—
Poulet, 1 – 1,2kg	190*	50 – 60	2	180*	50 – 55	2	—	—
Canard, 1,5 – 2kg	180*	65 – 75	2	170*	60 – 65	2	—	—
Oie, 3kg	180*	140 – 190	1	170*	140 – 190	2	—	—
Dinde, 4,5– 5,5kg (sur plaque à gâteau profonde)	160*	210 – 230	2	150*	190 – 220	2	—	—
Rôti de cerf	190*	60 – 70	2	180*	60 – 70	2	—	—
Truites dans la feuille d'aluminium, 300g (utiliser une feuille épaissé)	190*	25 – 30	3	180*	25 – 30	3	1 + 4	—
Filets de truite de 200 grammes	190*	20 – 25	3	180*	20 – 25	3	—	—
Rôtis à BASSE température (à précuire dans la poèle avant le rôtissage)	Cuisson au four
	Chauffage de supérieur et inférieur			(AC) oder (UL)			(AC)	(AC)
	Temp °C	Temps min.	Rainure	Temp °C	Temps min.	Rainure	2 niveaux	3 niveaux
avec filtré àGRAISSÉ de viande
Roastbeef, 1 kg préchauffer cuire	140*80	85 – 95	2	140*80	85 – 95	2	—	—
Rôti de veau, 1 kg préchauffer cuire	140*80	100–110	2	140*80	100–110	2	—	—
Carré de porc, 1 kg préchauffer cuire	140*80	85 – 95	2	140*80	85 – 95	2	—	—

Turbo-gril -Pour toutes viandes avec filtre à graisse de vande -Pour toutes viandes sur le grill, plaque sur la rainure 1 -Returner la viande à la moitié du temps de rôtissage	Commutateur de fonction	Température °C	Temps de cuisson en minutes	Rainure
Gnocchi à la Romaine (semoule)	200	20 - 25	2
Gnocchi à la Parisienne (pâte à choux)	200	15 - 18	3
Gnocchi à la Piémontaise (pomme de terre)	200	20 - 25	2
Gratin de nouilles	200	23 - 28	2
Gratin de pomme de terre	200	20 - 23	3
Poulet (900 - 1000g)	160	50	2
Roulade de porc garnie (2000g)	160	90 - 95	3
Table de grillage -avec filtre à graisse de vande -Plaque à gâteau utilisée comme réciempant sur la rainure 1 -Préchauffage du four pendant 3 minutes	Commutateur de fonction	Température °C	Temps de cuisson en minutes 1.page 2.page	Rainure
4 - 8 Côtelettes de porc	275	15	10	4
2 - 4 Côtelettes de porc	275	12	12	4
Côtelettes de porc marinées	250	12	12	4
Steak au filt	250	5	4	5
4 Steak au filt	250	6	5	5
2 Poulets coupés	250	16	16	4
4 Poulets coupés	250	25	18	4
1 - 4 cuisses de poulet	250	15	15	4
4 - 6 cuisses de poulet	250	20	15	4
Saucisses grillées, jusqu'à 6 pièces	250	6	4	5
Saucisses grillées, plus de 6 pièces	250	6	4	5
Escargots jusqu'à 4 Stuck	250	10	9	5
Escargots jusqu'à 6 Stuck	250	10	9	5
Poisson entier	250	10	—	5
Pain toxité (sans garniture) Préchauffer le grill pendant 5 minutes	250	1 - 2	1 - 2	5
Table de stérisisation	Seulément avec chauffage inférieur ou air chaud sur la rainure inférieure. Les bocaux ne doivent pas se toucher.
	Température °C	Stérisifer jusqu'à ce que le liquide perle Temps min.	Continuer de stérisifer Temps min.	Laisser reposer dans le four étéint Temps min.
Baies
Fraisés Myrtilles Framboises Groseilles mûres	150 – 160	35 – 45	—	—
Groseilles acides	150 – 160	35 – 45	15	—
Fruits à pépins
Fruits à chère dure Pôires Coings Prunes	150 – 160	35 – 45	15	—
Légumes
Carottes	150 – 160	50	15	60
Champignons	150 – 160	45	30	60
Mixed Pickles	150 – 160	50	15	—
Choux-raves Haricots Petits.POIS Asperges	150 – 160	50	80 – 120	45 – 60
Table de séchage	Pour sécher à l'air chaud, utilisez une plaque à sécher. Vous obtendrez de meilleurs résultats si vous éteignez le four à la moitié du temps de séchage. Ouvrez ensuite et laissez bien refroidir, de préférence toute la nuit. Finissez ensuite le séchage.
	Température °C		Temps h
Légumes
Haricots	75		6 – 8
Poivrons (en lamelles)	75		5 – 6
Légumes pour potages	75		5 – 6
Champignons	50		6 – 8
Herbes	40 – 50		2 – 3
Fruits
Pruneaux	75		8 – 10
Abricots	75		8 – 10
Quartiers de pomme	75		6 – 8
Pôires	75		6 – 9

L'utilisateur final de tout produit acheté et utilisé en Suisse, bénéficia d'une garantie complète d'une année à partir de la date de livraison. La facture ou le justificatif d'achat correspondant fait FOI en la matière.

Garanzia

Le service d'information téléphonique de Thermo

Lundi à vendredi de 09.00 – 12.00 Uhr

Pour renseignements, conseils et «astuces» concernant l'utilisation de vos apparèils menagers.

Une prestation de service à votre disposition chaque jour pour toutes questions touchant aux apparciels menagers.

Appelez ThermoPhon par ex-ample pour:

• renseignements rapides concernant l'utilisation des apparèils
• conseils judicieux pour l'entretien et les soins à apporter aux apparèils menagers
• «astuces» utiles pour la cuisson en général, la cuisson au four, l'aération, la réfrigération et le rinçage
• conseils compétents pour lechioix d'un apparéil correspondant à vos désirs
