MODE D'EMPLOI PHONO PREAMP STUDIO TERRATEC
déclarons par la présente que le produit :
phono PreAmp
concerné par cette déclaration est conforme aux normes et documents normatifs suivants :
EN 55013
Les conditions de fonctionnement et les environnements d'utilisation sont les suivants :
Environnements domestique, commercial et industriel ainsi que les petites entreprises
Servent de base à la présente déclaration :
Rapport(s) d'essais du laboratoire de contrôle de la compatibilité électromagnétique
H. C.
TerraTec® ProMedia, SoundSystem Gold, SoundSystem Maestro, SoundSystem Base1, AudioSystem EWS®64, AudioSystem EWS®88, Audiosystem EWX 24/96, AudioSystem EWS®96 M, SoundSystem DMX, SoundSystem DMX Xfire, phono PreAmp, phono PreAmp Studio, XLerate, XLerate Pro, Base2PCI, TerraTec 128iPCI, TerraTec 512i digital, TerraTV+, TerraTV Radio+, TerraTValue, TValue Radio, VideoSystem Cameo 400 DV, m3po, M3PO go, WaveSystem, MIDI Smart et MIDI Master Pro sont des marques de fabrique de la société TerraTec® Electronic GmbH Nettetal.
Les noms des logiciels et matériels cités dans cette documentation sont la plupart du temps des marques déposées et sont régis en tant que tels par les dispositions légales.
©TerraTec® Electronic GmbH, 1994-2001. Tous droits réservés (o3. o8. o1).
Tous les textes et illustrations ont été élaborés avec le plus grand soin. La société TerraTec Electronic GmbH et ses autres ne peuvent cependant pas engager leur responsabilité, qu'elle soit juridique ou autre, quant à d'éventuelles indications erronées et à leurs conséquences. Sous réserve de modifications techniques.
Tous les textes de la présente documentation sont protégés par la loi sur les droits d'auteur. Tous droits réservés. Aucune partie de cette documentation ne peut être reproduite sous quelque forme que ce soit, par photocopie, microfilm ou par un autre procédé, ou traduite dans un langage/forme utilisable par un ordinateur sans autorisation par écrit des auteurs. Les droits de diffusion par exposé/conférence, radio et télévision sont également réservés.
Nous vous félicitons pour votre choix du phono PreAmp de TerraTec. Le phono PreAmp est jusqu'à aujourd'hui un produit unique en son genre pour une connexion de qualité hi-fi parfaite entre le tourne-disques et la carte son du PC. Le raccordement est des plus faciles. Lisez s. v. p. cependant les informations suivantes afin que vous puissiez exploiter rapidement toutes les possibilités de l'appareil.
Dans le chapitre « Conseils et outils » vous trouvez par ailleurs quelques informations de base concernant le disque phonographique ainsi que ce qu'il faut savoir sur le thème « restauration numérique sur le PC ».
À présent, il nous reste à vous souhaiter beaucoup de plaisir avec le phono PreAmp.
... L'équipe TerraTec!

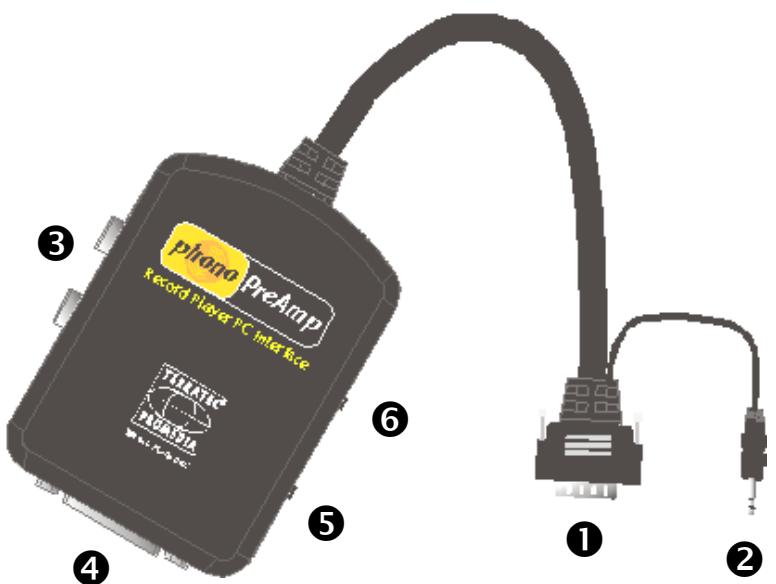

Raccordement et éléments de commande
1 Connecteur D pour branchement au port jeu de la carte son.
C'est par là que l'alimentation en courant du phono PreAmp est assurée. Le port jeu de la carte est détourné sur le port jeu de l'appareil qui est à votre disposition pour le branchement d'un joystick p. ex.
Sortie ligne stéréo.
La sortie ligne est reliée avec l'entrée ligne (Line-In) de la carte son.
Le niveau de sortie du phono PreAmp peut être adapté à la sensibilité d'entrée requise de presque toutes les cartes son. Pour ce, veuillez ne pas utiliser une éventuelle entrée microphone, celle-ci étant mono la plupart du temps et prévue pour un niveau d'entrée beaucoup plus bas.
3 Entreephono.
(cinch / rouge = canal droit, blanc = canal gauche)
Raccordez ici la sortie de votre tourne-disques. Tenez compte s. v. p. du fait que le phono PreAmp est prévu pour des systèmes de tête de lecture à aimant mobile (Moving-Magnet = MM). Les systèmes standard à bobine mobile (Moving-Coil = MC) ne peuvent pas être utilisés. Si vous possédez un système MC High-Output, vous pouvez l'utiliser. Le niveau de sortie doit cependant être d'au moins 2-3 millivolts.
4 Port jeu.
Le port jeu de votre carte son reste à votre disposition.
Nous vous déconseillons d'utiliser le phono PreAmp en même temps qu'un joystick branché ici - il est de toutes façons très peu probable que cela soit nécessaire. Lorsqu'on fait des enregistrements avec le phono PreAmp, le joystick peut rester branché, mais il ne faut pas jouer avec.
5 Sélecteur de capacité d'entrée
Relevez s.v.p. dans la documentation technique de votre système de tête de lecture la plage conseillée pour la capacité d'entrée du préamplificateur. Placez le sélecteur sur une valeur qui s'accorde le mieux avec cette plage. Si vous n'avez pas de détails techniques sur votre tête de lecture, placez le sélecteur en position médiane.
Sélecteur de niveau de sortie.
Normalement le niveau d'entrée ligne des cartes son, propice à la musique, est de 1 à 2 Vrms. Afin que le niveau de sortie du phono PreAmp puisse être adapté à différentes cartes, il peut être réglé sur trois niveaux. Lisez aussi à ce sujet le chapitre Attention enregistrement
Conducteur de mise à la terre.
Raccordez le conducteur de mise à la terre de votre tourne-disques, s'il y en a un, au boîtier de votre PC. Le mieux est d'utiliser une des vis de fixation du capot de l'ordinateur.
Caractéristiques techniques
- Entre stéréo pour tourne-disques (RCA/Cinch)
- Sortie stéréo avec niveau ligne (mini-jack stéréo 3,5 mm)
- Alimentation électrique via le port jeu de la carte son du PC (5 Vcc ± 10%)
- Le port jeu traverse le phono PreAmp
- Pour têtes de lecture Moving-Magnet (MM) ou systèmes High-Output-Moving-Coil (MC)
- Ne convient pas aux systèmes standard MC
- Sensibilité d'entrée 5 mV / 47 kΩ / 1 kHz
- Trois niveaux de réglage de la capacité d'entrée (100 pF, 250 pF et 425 pF)
- Trois niveaux de réglage de l'amplification du niveau de sortie (300 mV, 550 mV, 1100 mV (5 mV/1 kHz))
- Fonction filtrée avec courbe de correction RIAA de haute précision (20 Hz-20 kHz / ± 0,3 dB) Facteur de distorsion < 0,002% (5 mV) Rapport signal/bruit: >86 dB (A) Boîtier blindé
Conseils et outils
Après la conquête victorieuse du CD, le disque a été de plus en plus supplanté au détriment de nombre d'adaptes de cette technique de reproduction. Aujourd'hui, créer soi-même des CD à l'aide de l'ordinateur et d'un enregistrateur de CD (graveur) n'est plus un problème. Désormaint, ce thème est de nouveau MLSrissant pour tous ces qui aimeraient conserver leurs vieux trésors en vinyle pour l'éternité (ou du moins la « durée de vie » d'un CD vierge...). Les logiciels de restauration disponibles à cet effet sont de plus en plus abordables et simples à utiliser.
Comment faire entrer les enregistrements de disques dans l'ordinateur ?
Le tourne-disques émet un signal qui n'est dans un premier temps pas exploitable pour les cartes son (et autres périphériques de ligne). Un amplificateur hi-fi vendu habituellement dans le commerce a besoin d'un préamplificateur spécial qui n'est plus automatiquement intégré sur les nouveaux appareils.
On peut y palier en plaçant l'amplificateur hi-fi (compatible phono) directement à côté du PC - si le fait de devoir transporter sans cesse l'appareil la plupart du temps correctement câble, ne vous effraie pas. C'est ici que la conception du phono PreAmp de TerraTec entre en action. Le phono PreAmp amplifie le signal d'un tourne-disques et le prépare pour en faire un signal utile de haute qualité pour la carte son. Pour qu'il n'y ait pas inutillement une profusion de câbles, les besoins en courant du phono PreAmp sont couverts directement à partir du port jeu de la carte son en place.
Pour tous ceux qui souhaitent approfondir leurs connaissances dans la bonne vieille technique phonographique, voici quelques informations sur le disque vinyle.
Le signal audio est enregistré sur le disque sous forme d'un schéma défini dans un sillon. Le système de tête de lecture du tourne-disques se charge de la lecture mécanique et transforme les « données audio » gravées dans le disque en un faible signal électrique. On désigne ici deux systèmes de tête de lecture : Moving Coil (bobine mobile) ou MC et Moving Magnet (aimant mobile) ou MM (ou bien MD pour magnétodynamique).
Sur les systèmes MM, un aimant permanent est déplacé et sur les systèmes MC, c'est une bobine qui est déplacée. Par rapport au système MM, la masse qui doit être déplacée est moins importante pour le système MC, ce qui est un avantage, mais ce dernier présente par contre un désavantage car le signal de sortie est environ 10 fois plus faible, ce qui rend un bon rapport signal/bruit incomparablement plus difficile.
Les systèmes MM et MC peuvent l'un comme l'autre fournir une reproduction musicale excellente, mais en pratique on trouve surtout le premier système.
La correction RIAA
Peut-être avez-vous une fois par inadvertance branché votre tourne-disques à une entrée de l'amplificateur autre que celle qui était prévue. Vous avez certainement remarqué à cette occasion que le signal était non seulement très faible mais qu'il était faux dans sa restitution sonore. La raison en est la suivante : étant donné que le mouvement de l'aiguille est limité, les hautes fréquences (= amplitude faible) sont renforcées et les fréquences basses (= grande amplitude) sont affaiblies. Le signal de la tête de lecture doit être corrigé avant de pouvoir être traité.
Afin de ne pas devoir corriger différemment pour chaque disque, la 'Recording Industry Association of America' (RIAA) a déterminé une norme qui définit exactement les pourcentages de fréquence à modifier. La qualité du processus de correction est donc une caractéristique de qualité importante pour un préamplificateur phono.
Blindage
Etant donné le niveau de sortie très faible même avec un système à aimant mobile (MM env. 2-5 mVolt, MC env. 0,1-0,4 mVolt), il faut se donner un certain mal pour exclure le début le plus grand nombre possible de composantes perturbatrices. Si on utilise par exemple pour le préamplificateur un bloc d'alimentation de structure trop simple, il faut s'attendre à un renflement de secteur désagréable.
L'accumulation croissante d'appareils électroniques dans les ménages a pour conséquence un accroissement constant des ondes électromagnétiques produites. Elles sont certes faibles mais peuvent perturber le signal audio de la tête de lecture, celui-ci étant, comme nous l'avons déjà mentionné, également faible. Le seul remède c'est un blindage minutieux de l'amplificateur comme celui dont dispose bien sûr le phono PreAmp.
En ce qui concerne le thème du blindage, il faut mentionner ici aussi le conducteur de mise à la terre du tourne-disques. Il permet de raccorder le tourne-disques au blindage pour éviter ainsi un renflement gênant.
Attention enregistrement
Afin que la gamme dynamique des convertisseurs d'entrée de votre carte son soit exploitée, il est important de régler correctement le niveau de sortie du phono PreAmp. Faites passer le disque à enregistrer et observez l'indicateur de niveau de votre logiciel d'enregistrement (par ex. CoolEdit 96^TM, que vous trouverez dans la zone de shareware du CD phono PreAmp Studio). Cherchez la position du selector pour laquelle le signal ne sera pas surmodulé (clipping). Un indicateur de niveau juste en dessous de la limite de 0 dB (zéro décibel) est idéal. Contrairement aux enregistrements que vous avez peut-être faits d'autres fois avec un magnétophone, un enregistrement numérique ne doit jamais être surmodulé. Ce qui d'autres fois passait encore pour un « effet de saturation de bande » souhaité, conduit au niveau numérique à des bruits parasites qui ne peuvent à peine être « réparés ».
Pour un réglage précis, vous pouvez utiliser le réglage d'entrée (sensibilité d'entrée) de votre carte son. Lisez s.v.p. à ce sujet la documentation de votre carte son.
Si vous pouvez régler la fréquence d'échantillonnage et la résolution en bits, sélectionnez 16 bits et 44,1kHz, afin que les données enregistrées soient directement dans un format compatible CD audio. Auquel cas il faut, avant la gravure d'un CD, procéder à ce qu'on appelle une conversion de la fréquence d'échantillonnage qui peut être accompagnée de pertes de tonalité.
Enregistrements en place : etMAINANT ?
Après avoir fait vos enregistrements avec phono PreAmp, carte son et logiciel, vous souhaitez peut-être les retravailler au niveau numérique. Le logiciel « Sound Laundry TerraTec Edition » joint au CD phono PreAmp Studio est un outil puissant permettant de restaurer de nouveaux disques, dont le maniement s'effectue intuitivement et sans problème. Mais si vous préférez travailler avec un autre logiciel de traitement, celui-ci devrait contenir au moins les fonctions suivantes : élimination de claquements secs et forts (de-click) ; élimination du grésilllement faible de fond (de-crack) et élimination des bruits parasites (de-noise).
Certains utilisateurs offrent en outre des fonctions comme l'élargissement de la base stéréo (qui par rapport aux CD est limitée pour les disques) et un égaliseur avec lequel vous pouvez rafraîchir un peu ou rendre plus intense la sonorité. Mais n'oubliez pas que moins vaut souvent mieux que trop et que trop de « bricoles » peuvent détruire l'authenticité d'un enregistrement original.
Si vous avez toujours enregistré des faces de disques intégrales, vous devez le cas échéant découvrir les enregistrements en traces individuelles (titre) (par ex. CoolEdit 96^TM ou Feu-rio™, que vous trouverez dans la zone des shareware du CD phono PreAmp Studio). Selon le logiciel, cette fonction s'effectue en grande partie automatiquement. Pour finir, vous pouvez graver les enregistrements ainsi obtenus avec votre logiciel de gravure de CD.
Liens
Si vous vous désirez avoir des informations plus détaillées concernant ce thème, nous aimerions vous recommander ici quelques liens Internet. Bonne navigation sur Internet.
http://fabdp.fh-potsdam.de/lehre/studpro/steffen/record/head/head.htm
Vous trouverez ici entre autres beaucoup d'informations sur l'histoire du disque.
http://www.aanalog.de/
Information sur les disques, les tourne-disques et la technique analogue. Excellent magazine avec des articles riches en informations! A recommander absolument.
Histoire de la technologie de l'enregistrement
Usenet
Ici, les collectionneurs de disques peuvent échanger leurs expériences.
Si vous cherchez un disque qui ne se trouve nulle part : essayez donc ici !
Annexe.
Courbe de correction RIAA
Facteur de distorsion
Le service après-vente chez terratec
« Rien ne va plus » : ce n'est pas très bien, mais cela peut arriver même avec les autres systèmes. Dans ces moments-là, l'équipe TerraTec est à votre disposition pour tout conseil.
Assistance téléphonique, boîte aux lettres électronique, Internet.
Dans le cas d'un problème complexe - pour lequel vous ne trouvez pas de solution par vous-même, ni même avec l'aide précieuse de ce manuel, de votre voisin ou de votre vendeur - contactez-nous directement.
Le premier chemin mène à Internet : vous trouvez sur le site http://www.terratec.net/ les dernières réponses aux questions les plus fréquentes (FAQ) ainsi que les derniers pilotes. Tout cela est aussi disponible à l'aide de notre système de boîte aux lettres électronique. Les numéros de téléphone sont les suivants : +49- (0) 2157-8179-24 (analogique) et +49- (0) 2157-8179-42 (RNIS).
Si les solutions citées ci-dessus ne suffisent pas, contactez notre assistance téléphonique. De plus, vous pouvez nous joindre en ligne. Pour cela, connectez-vous sur le site http://www.terratec.net/support.htm. Dans les deux cas, préparez absolument les informations suivantes:
Dans les deux cas, préparez absolument les informations suivantes :
- Votre numéro d'enregistrement
- Cette documentation
Il est par ailleurs pratique pour notre technicien que vous soyez assis devant votre appareil quand vous nous téléphonez afin de pouvoir essayer directement quelques astuces et trucs. Notez absolument le nom du collaborateur concerné lors de tout contact avec notre équipe du support. Vous en aurez besoin, s'il y a un défaut et que l'appareil doit être envoyé.
