Type de module	Module frontal
Connexion principale	FireWire™ IEEE1394
Écran frontal	5¼" avec écran frontal
Écran frontal supplémentaire	Pour unités de disques amovibles 3½"
Câbles inclus	Câble de jonction FireWire 6 + 6 broches, câble en Y pour alimentation électrique
Vis de fixation	8 vis
Manuel d'utilisation	Inclus
Carte d'enregistrement	Incluse avec numéro de série
Assistance technique	Document d'accompagnement inclus
Compatibilité	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Alimentation	Par câble en Y
Installation	Facile, selon instructions
Utilisation	Pour ordinateur avec disques amovibles

FOIRE AUX QUESTIONS - CAMEOCONNECT QUICKREFERENCE TERRATEC

Comment connecter le TERRATEC CAMEOCONNECT à mon ordinateur ?

Pour connecter le TERRATEC CAMEOCONNECT à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble dans le port USB de votre ordinateur et l'autre extrémité dans le port USB du CAMEOCONNECT.

Quels systèmes d'exploitation sont compatibles avec le TERRATEC CAMEOCONNECT ?

Le TERRATEC CAMEOCONNECT est compatible avec Windows (versions 7, 8, 10 et 11) ainsi qu'avec macOS (versions récentes).

Que faire si le CAMEOCONNECT n'est pas reconnu par mon ordinateur ?

Assurez-vous que le câble USB est correctement branché et que l'appareil est allumé. Essayez de connecter le CAMEOCONNECT à un autre port USB ou à un autre ordinateur pour identifier si le problème vient de l'appareil ou de l'ordinateur.

Comment mettre à jour le firmware du TERRATEC CAMEOCONNECT ?

Visitez le site officiel de TERRATEC et recherchez la section de support ou de téléchargement. Téléchargez la dernière version du firmware pour le CAMEOCONNECT et suivez les instructions fournies pour effectuer la mise à jour.

Quels types de fichiers puis-je utiliser avec le TERRATEC CAMEOCONNECT ?

Le TERRATEC CAMEOCONNECT prend en charge divers formats audio et vidéo. Pour les détails spécifiques sur les formats compatibles, veuillez consulter le manuel d'utilisation.

Comment résoudre les problèmes de qualité audio ?

Vérifiez les réglages de volume de votre ordinateur et du CAMEOCONNECT. Assurez-vous également que les pilotes audio sont à jour et que le CAMEOCONNECT est correctement configuré dans les paramètres audio de votre système.

Le CAMEOCONNECT fonctionne-t-il avec des applications tierces ?

Oui, le TERRATEC CAMEOCONNECT est compatible avec de nombreuses applications audio et vidéo tierces. Assurez-vous que les paramètres d'entrée et de sortie audio sont correctement configurés dans l'application.

Comment réinitialiser le TERRATEC CAMEOCONNECT ?

Pour réinitialiser le CAMEOCONNECT, débranchez-le de l'ordinateur, puis maintenez enfoncé le bouton de réinitialisation situé sur l'appareil pendant environ 10 secondes avant de le reconnecter.

MODE D'EMPLOI CAMEOCONNECT QUICKREFERENCE TERRATEC

Manuel d'utilisation (Français)

Installation du module frontal Cameo Connect

Avant de procéder à l'installation du module frontal Cameo Connect dans votre ordinateur, vous voudrez bien prendre connaissance des particularités de la configuration de votre ordinateur. Veuillez également consulter les manuels de votre ordinateur et d'autres cartes complémentaires pour en connaître le paramétrage.

Si vous respectez les indications données ci-contre, l'installation devrait pouvoir être effectue sans difficultés.

Pour toute difficulté eventuèlement rencontres veuilles réire avec soin le chapitre correspondant de cette documentation.

Veuillez tout d'abord contrôle le contenu de la boite.

La livreon comprend au moins :

1 module frontal Cameo Connect, 5 14 “ avec écran frontal
1 écran frontal supplémentaire pour des unités de disques amovibles de 31/2
1 cable de junction FireWire à 6 + 6 broches de raccordement à la norme IEEE1394
1 cable en Y pour l'alimentation électrique
8 vis de fixation
1 manuel d'utilisation (que vous tenez précisément entre vos mains)
1 carte d'enregistrement avec un numero de série
1 un document d'accompagnement du Service d'assistance technique

Information portant sur la sécurité:

Avant d'ouvrir l'appareil, veuillez retarder la prise secteur de la prise de courant et la prise femelle de la prise secteur sur le micro-ordinateur!

La condition préalable à l'installation est la disponibilité d'une baie d'installation inoccupée de 5^1/4 .

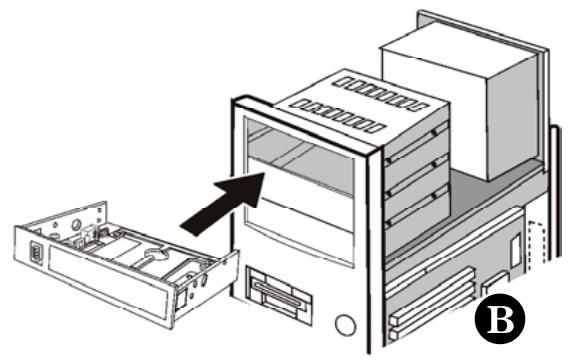

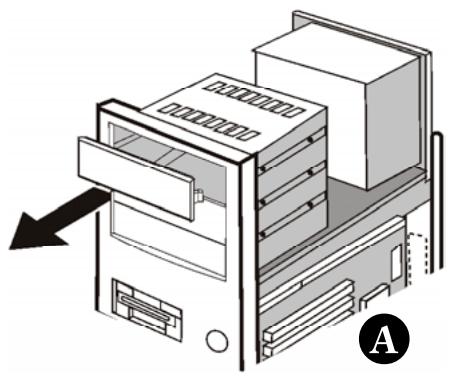

Retirez tout d'abord le couvercle du boîtier du micro-ordinateur, puis le couvercle de la baie d'installation de 5^1/4 (A). Une tâle de protection évientuelles en place devant la baie d'installation doit également être retiree. Glissez ensuite le module frontal Cameo Connect dans la baie inoccupée (B).

Fixez le module frontal sur le boîtier du micro-ordinateur au moyen des vis jointes.

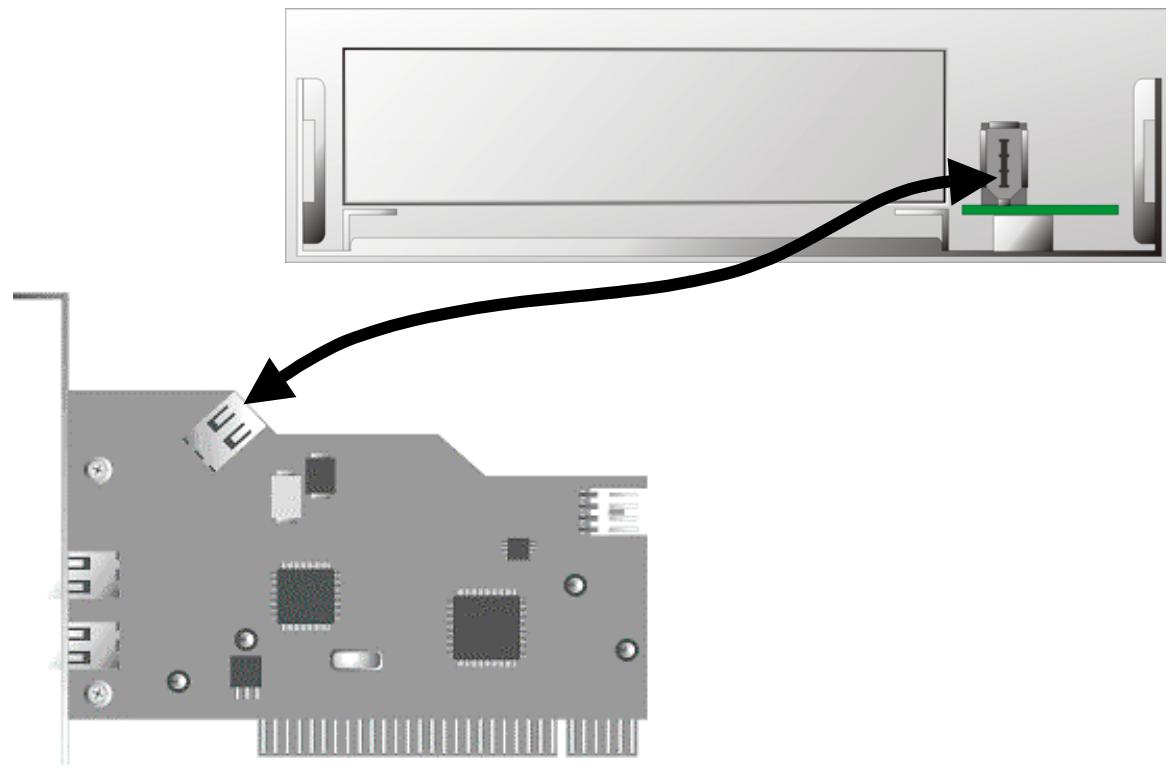

Reliez la sortie FireWire™ interne de votre carte FireWire™ avec le port sur la partie arrêté du module frontal Cameo Connect, comme cela est indiqué sur la figure ci-contre. Utilisez le cable FireWire™ joint à 6 broches (6 + 6 broches).

Si vous souhaitez connecter des appareils à la norme IEEE 1394 qui ne disposent pas d'une alimentation électrique propre, il est recommendé d'alimenter le module frontal Cameo Connect en courant électrique directement à partir du bloc secteur du micro-ordinateur. Ceci empêche une surcharge par une trop grande puissance absorbée des appareils conformes à la norme IEEE1394.

Prétez la plus grande attention à la bonne exécution du raccordement du bloc secteur au module frontal Cameo Connect car un raccordement mal effectué peut provoquer la déterioration du module et d'autres composants de votre système.

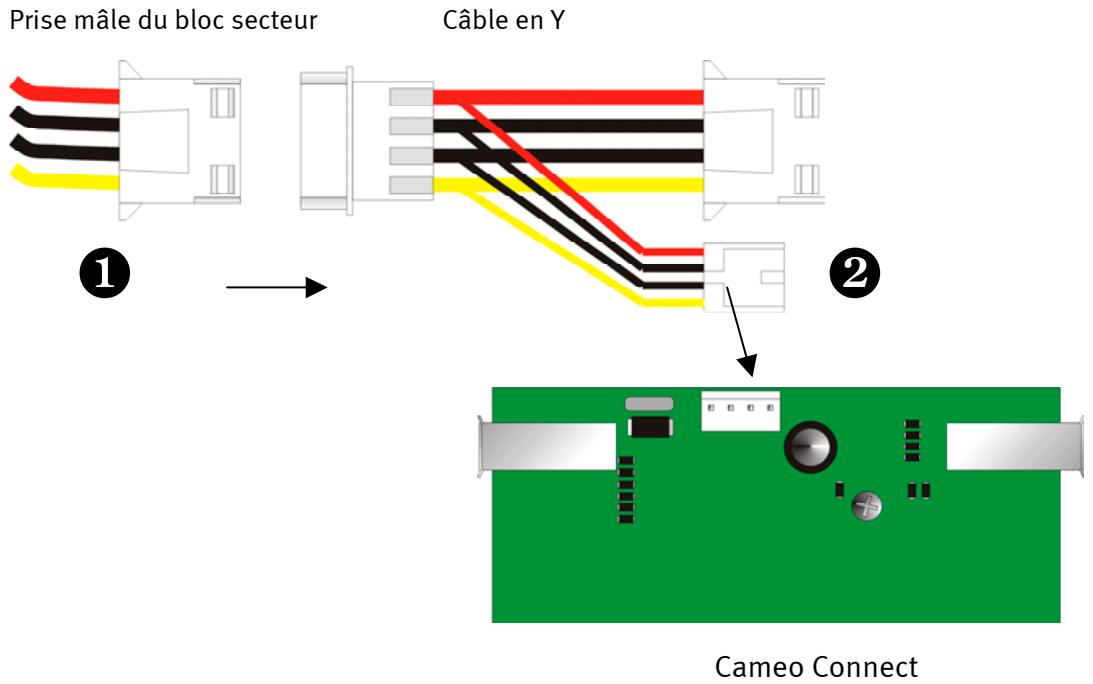

Raccordez une prise mâle du bloc secteur du micro-ordinateur à la prise femelle du cable en Y joint (1) et la petite prise mâle du cable en Y à la prise femelle correspondante du module frontal Cameo Connect (2).

Remontez ensuite le couvercle du boitier de votre micro-ordinateur.

Voilà qui est fait. Nous souhaitons que l'utilisation de votre Cameo Connect vous donne entiere satisfaction.

Norme CE

atteste que le produit :

Cameo Connect

auquel se refère la presente attestation, est conforme aux normes, voire aux documents normatifs suivants:

1. EN 50081-1
2. EN 50082-1

Les conditions d'exploitation suivantes et les environnements d'utilisation suivants sont définis comme des conditions préalables à l'utilisation des matériels :

les conditions et les environnements propres aux habitations, aux environnements spécifiques des activités industrielles et commerciales ainsi qu'aux petites entreprises.

Cette attestation est fondée sur :

des/un rapport(s) d'expertise du laboratoire de test EMV

1. CCED

Les informations containues dans ce document peuvent à tout moment être modifiées sans préavis et ne font l'objet d'aucune obligation de la part du vendeur. Aucune garantie ni presentation, directe ou indirecte, n'est donnée concernant la qualité, l'aptitude ou l'efficience pour une utilisation déterminée de ce document. Le fabricant se réserves le droit de modifier à tout moment le contenu de ce document ou / et les produits correspondants sans être obligé d'en avertir une personne ou une organisation. Le fabricant n'est enaucun cas responsable des dommages resultant de l'utilisation ou de l'incapacité d'utiliser ce produit ou cette documentation, même si l'éventualité de tels dommages est connue. Ce document contient des informations qui sont soumises au droit d'auteur. Tous droits réservés. Aucun extrait ou partie de ce manuel ne peut être copé ou envoyé sous qu'elle forme que ce soit, dequelle manière que ce soit et dansquel but que ce soit sans l'autorisation écrite expresse du détenteur des droits d'auteur. Les noms de produits et de marques mentionnés dans ce document ne le sont qu'à titre d'identification. Toutes les marques déposées et les noms de produits ou de marques mentionnés dans ce document sont la propriété enregistrée du propriétaire respectif.

©TerraTec® Electronic GmbH, 19942004. Tous droits réservés (22.08.04).
