MODE D'EMPLOI AXON AX 100 MKII MANUAL 1.0 TERRATEC

Version 1.0, Edition : août 05

Conformité CE

Nous :

déclarons que le produit

AXON AX 100 mkII,

auquel se rapporte cette déclaration, est conforme avec les normes et documents de normalisation suivants :

EN 55013, EN 55020

Les conditions d'exploitation et milieux d'utilisation suivants doivent'être garantis :

Domaine résidentiel, domaine professionnel et petites industries, ainsi que petites entreprises

Cette déclaration se base sur :

Le(s) rapport(s) du laboratoire d'essais CEM

Les informations continues dans ce document peuvent être modifiées à tout moment sans préavis et ne constituent en aucune manière une obligation du côte du vendeur. Aucune garantie ou représentation, directe ou indirecte, n'est donnée en termes de qualité, de pertinence ou de valeur significative pour une utilisation définie de ce document. Le fabricant se reserve le droit de modifier à tout moment le contenu de ce document et/ou des produits correspondants, sans obligation de notification à l'égard d'une personne ou d'une organisation. La responsabilité du fabricant n'est enaucun cas engagée pour tous dommages pouvant résultat de la mise en œuvre ou de l'incapacité d'utilisation de ce produit ou de la documentation, même si la possibilité de tels dommages est connue. Ce document contient des informations qui sont soumises au droit d'auteur. Tous droits réservés. Aucune partie ou extrait de ce manuel ne doit être copé ou envoyé sousquelque forme que ce soit, de quelque manière que ce soit ou dans quelque but que ce soit, sans l'autorisation écrite formelle du propriétaire des droits d'auteurs. Les noms des produits et des marques cités dans le document le sont uniquement à des fins d'identification. Toutes les marques déposées et les noms de produits ou de marques mentionnés dans ce document sont la propriété enregistrée du propriétaire respectif.

©TerraTec® Electronic GmbH, 1994 – 2005. Tous droits réservés (23/08/2005).

Sommaire

Bonjour, 7

Toutes nos félicitations 7

Contenu du coffret 8

Accessoires optionnels 8

Demarrage rapide pour tous qui ne peuvent plus attendre 9

Raccordements et éléments de commande 10

Face avant : 10

Face arriere 12

Modification d'un son de préselection (« preset ») 13

Les modes de fonctionnement de l'AXON AX 100 mkII. 14

Global Mode 15

Global Parameter 15

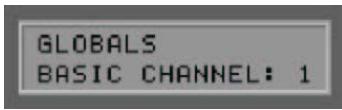

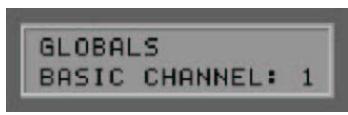

Basic Channel 15

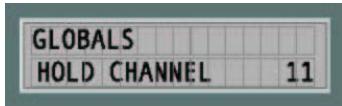

Hold Channel 15

Appel de présélections 20

Diapason de la guitare 21

Programmation de présélections 21

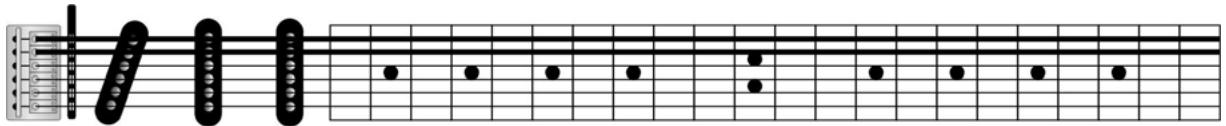

String Split 21

Fret Split 21

Pick Split 22

Combinaisons de split 22

Selection des zones de split 22

Modification de paramètres de split 22

Selection de l'instrument 23

Volume 23

Transpose 23

Quantize 24

Panorama Position (PAN POS) 24

Panorama Spread (PAN SPREAD) 25

Reverb 25

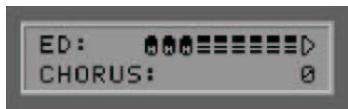

Chorus 25

Attack Time 25

Velocity Sense (VEL SENSE) 25

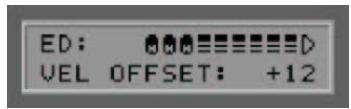

Velocity Offset (VEL OFFSET) 26

Pick Value 1 (PICK VAL1). 27

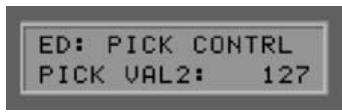

Pick Value 2 (PICK VAL2) 27

Modification de paramètres communs aux splits 27

Preset Name 27
String Mode 28

Common Mode (COM) 28
Separate Mode (SEP) 28

Creation de chaînes de préselections 38
Chain Preset Name 38
Preset. 38
Step 39
Enregistrement de chaînes de préseLECTIONs 39

Utility Mode 39

Display 39

Soundnames 40

L'éditeur de l'ordinateur 45

Installation sous Windows 45
Installation sous MAC OS X 45
Global 46
Presets 47

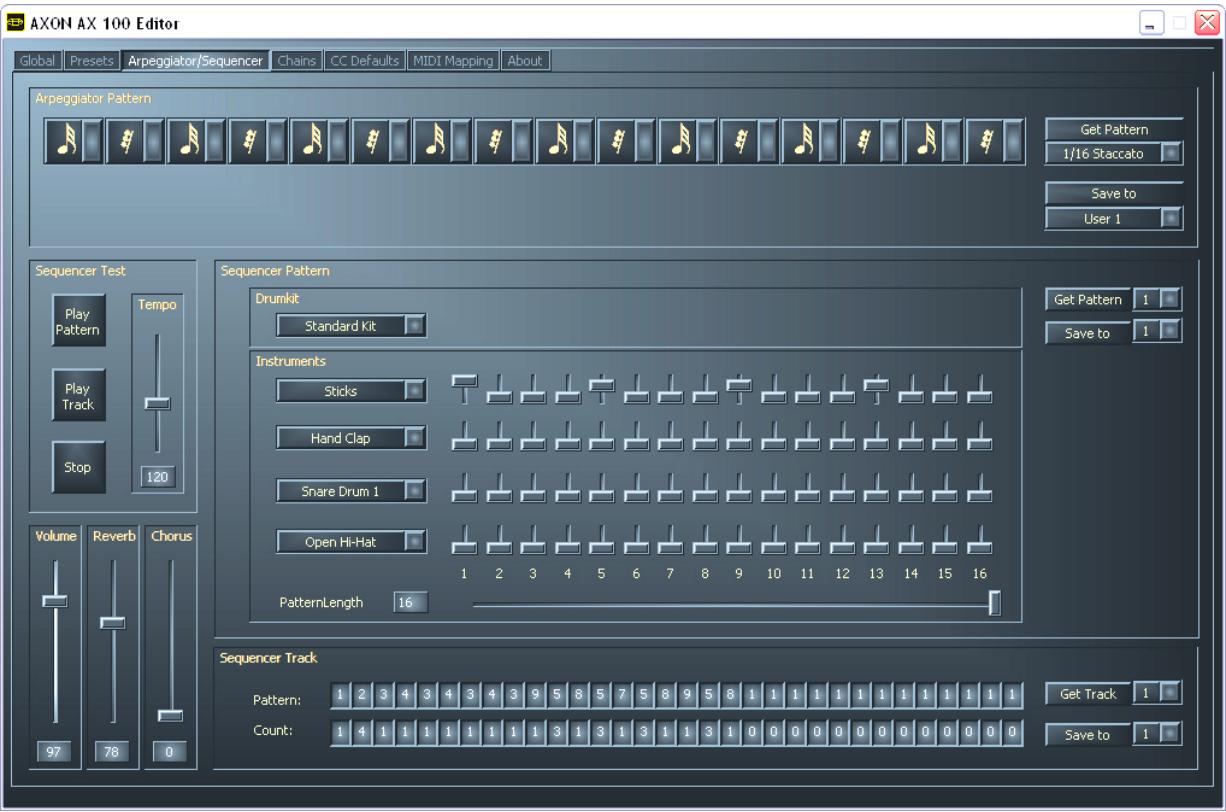

Arpeggiator/Sequencer 48
Chains 48

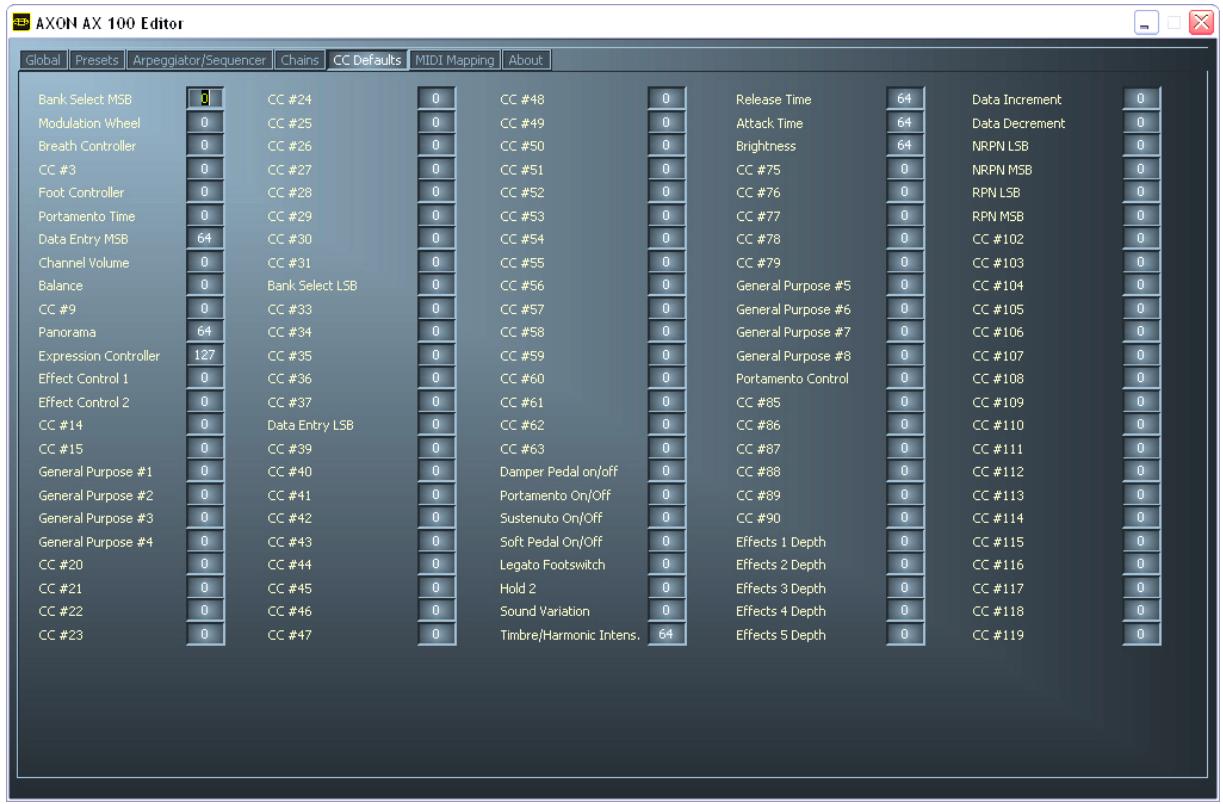

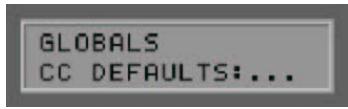

CC Defaults 49

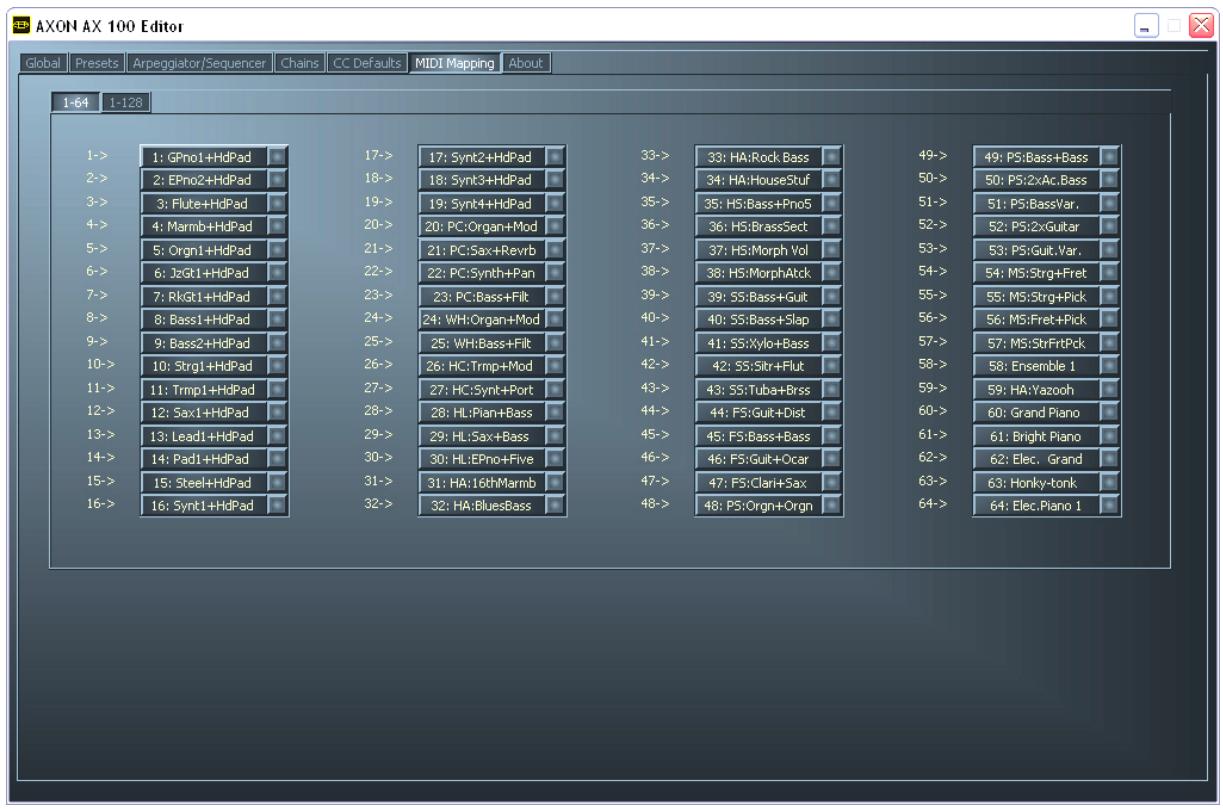

MIDI Mapping 49

Annexe. 50

Factory Reset / Restauration des réglages usine 50
Présélections d'usine 50

Dépannage 50

Preset list 53
Parameter Overview Presets 55
Parameter Overview Global 56
Parameter Overview Chain 56
Parameter Overview Utility 56
MIDI Implementation Chart v. 2.0 57
MIDI Implementation Chart v. 2.0 58
Table of implemented NRPN controllers 2) 60
MIDI SysEx Implementation 61
Table of AX 100 SysEx dumps. 61
Format for GS Compatible SysEx commands 62
Table of GS Compatible SysEx commands 62
Patch list. 64

Importantes consignes de sécurité

Consigne de sécurité.

Veuillez cabler systématiquement tous les apparciels (analogiques) uniquement à l'état hors tension, pour d'une part éviter le danger de chocoléctrique, même s'il est faible, et d'autre part pour protéger les membranes des hauts-parleurs et leur système acoustique contre des pointes de niveau survenant brusquement.

Bonjour,

Nous sommes heures que vous ayez besoin un produit TerraTec Producer pour vos travaux musicaux et nous vous felicitons pour cette décision. Avec le produit AXON AX 100 mkII, vous avez fait l'acquisition d'un système de technique de studio haut de gamme - nous sommes persuadés que notre développement dans les prochains années vous apportera de nombreux services utiles et avant tout beaucoup de.Plaisir.

La presente documentation devrait vous etre d'une aide précieuse pour le maniement du produit et fait etat de correlations techniques sur la base d'exemples pratiques tirés de l'environnement du studio. Elle ne s'aresse toutefois pas seulement aux debutants qui se lancent dans cette matière complexe : le professionnel compli et ambitieux y trouvera sans doute etalement l'une ou I'autre nouveauute.

Nous vous souhaitons un bon divertissement lors de la lecture et beaucoup de理論 avec l'AXON AX 100 mkll.

Votre équipe TerraTec Producer!

Toutes nos felicitations...

...pour l'acquisition de l'AXON AX 100 mkII, le convertisseur guitare/MIDI actuellément le plus rapide et le plus performant au monde. L'AXON AX 100 mkII est un perfectionnement du convertisseur NGC 77, qui étabissait déjà de nouveaux critères en termes de technique innovante, et faisait partie de l'équipment standard de nombreux guitaristes professionnels, tels que John McLaughlin. Grâce à un réseau neuronal, l'AXON AX 100 mkII est capable d'analyser la hauteur exacte d'une note jouée des qu'elle est attaquée, tandis que les autres apparciels nécessitent encore plusieurs vibrations de corde pour l'analyse. La détction anticipée des transitiôres est un procédé permettant à l'AXON d'analyser simultanément la hauteur de la note, l'amplitude et même la position d'attaque – ce qui est jusqu'àciso sans pareil. L'AXON doit ses possibilités de séparation (« split ») exceptionnelles à cette caractéristique. Vous pouvez ainsi utiliser un « string split», afin de séparer les cordes de votre guitare en deux zones, auxquelles il est alors possible d'attribuer deux caractéristiques sonores distinctes. Ou utilisez un « fret split »permettant de diviser la touche de votre guitare en deux zones séparées. A l'aide d'un « pick split», divisez la zone d'attaque de la guitare en jusqu'à trois zones de tonalité indépendantes, que vous pourrez selectionner très rapidement en modifiant la position d'attaque. Vous obtiendrez des effets impressionnants à l'aide de la fonction « pick control», avec laquelle vous pourrez - en fonction de la position d'attaque - commander des effets de contrôle MIDI tels que des effets de modulation. D'autres effets spéciaux, tels que COMMON (effet Bypass), SEPARATE (effet Hold), LAYER (effet Ensemble/Doubling) etc., sont disponibles par le biais de la pédale Hold multiprogrammable. La mise en œuvre d'un arpégiateur complet offre à l'utilisateur des possibilités supplémentaires de créé des variations, qui font de l'effect. Les splits et les effets peuvent être combinés à volonté et enregistrrés dans jusqu'à 128 présélections (« preset ») complexes, et recharges. Toute aussi extraordinaire est la possibilité de l'AXON AX 100 mkII de pouvoir exploiter aussi bien des basses que des guitares acoustiques avec micros Hex Piezo. Àsi, le monde MIDI s'ouvre également aux bassistes ou aux guitaristes classiques, qui recherchent de nouvelles formes d'expression modernes. La carte son interne fait de l'AXON AX 100 mkII un synthétiseur de guitare professionnel pour une utilisation sur scene. Elle assiste le musique ambitieux avec plus de 500 sonorités excellentes, 10 kits de batterie inclus. Le système est entièrement compatible MIDI et en outre, l'AXON AX 100 mkII dispose d'un séquenceur de batterie étables.

Contenu du coffret

Veuillez tout d'abord contrôle l'intégrité du colis que vous avez reçu.

Le coffret du système AXON AX 100 mkll comprend au moins :

1 AXON AX 100 mkII,
1 cable MIDI longueur 1,5 m
1 pédale pour fonction Hold et Chain
1 adaptateur secteur
CD contenant le logiciel d'edition
DVD contenant l'atelier AXON, des interviews et les instructions d'assemblage
1 bordereau d'accompagnement
1 cart d'enregistrement avec numero de série
Cemanuel

Veuillez nous renvoyer la carte d'enregistrement le plus rapidement possible, ou enregistrez-vous en ligne dans l'Internet à l'adresse http://www.terratec.net/register.htm. Ceci est important pour le service après-venture et l'assistance téléphonique.

Accessoires optionnels

Yououpouzeacquérirlesproduits supplémentaires suivants：

Carte interface AlX 101 (micro) pour guitares avec cordes en acier
Carte interface AIX 103 (micro) pour guitares basses à 4, 5 et 6 cordes en acier
Cable AXK 100 à 13 points, 5 m, pour le raccordement du micro à l'AX-100 mkII

Démarrage rapide pour tous ceux qui ne peuvent plus attendre

Reliez votre guitare à votre AXON AX 100 mkII. Si votre guitare est équipée d'une des interfaces propôées (AIX 101, 103), veuillez utiliser à cette fin le cable à 13 points (AXK 100). Dans ce cas, l'entrée situe à gauche, sur la face avant, est la bonne – reperée avec « GUITAR INPUT »
Si you utilisez un instrument MIDI externe pour la sortie sonore, reliez-le a l'appareil concerné avec un cable branché sur le connecteur femelle MIDI OUT de I'AXON et le connecteur femelle MIDI IN de I'appa-reil. Si you voulez au contraire utiliser la carte son interne, vous pouvez evidemment sauter cette étape.
A present, reliez l'AXON AX 100 mkll au mélangeur ou à l'amplificateur par le biais des fiches femelles « SOUNDBOARD RIGHT / LEFT » (se trouvant à l'arrière de l'appareil). Cependant, si vous utilisez un module son externe, le générateur de sons optionnel connecté au mélangeur ou à l'amplificateur doit être raccordé.
Mettez a present l'appareil sous tension - mais svp seulement après avoir regle le volume de l'amplificateur a zéro, afin d'éviter les pointes de tension sur vos enceintes et vos tympans.
Voilà, c'est presque tout. Mais avant que vous ne vous lanciez, vous devriez encore vérifier quelques régles. Pour ce faire, appuyez sur la touche GLOBAL - BASIC CHANNEL apparait désormais à l'écran. Ce paramètre devrait avoir la valeur 1 - si ce n'est pas le cas, veillez modifier la valeur à l'aide des touches VALUE + et -.

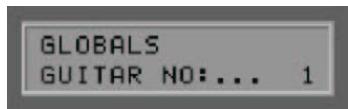

En appuyant sur la touche PARAMETER +, vous accedez à la commande de menu suivante, à savoir HOLD CHANNEL. Ce paramètre devrait avoir la valeur 11. (En tout cas, cette valeur ne doit pas être inférieure à 7 – vous comprendrez pourquoi à la page XX)

• Un nouvel appui sur PARAMETER + vous amène finalement à SEQ CHANNEL. Assurez-vous que la valeur 10 est ici prédéfinie.

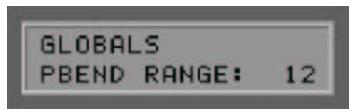

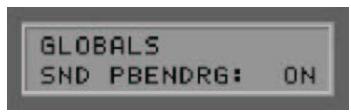

A ce stade, nous sautons les deux réglages suivants relatifs au pitch bend (contrôle permettant de désaccorder la ou les notes jouées vers le haut ou vers le bas) – vous en saurez plus à la page XX. En revanche, le paramètre LOCAL MODE, auquel vous pourrez acceder par un appui répété sur la touche PARAMETER -, est à nouveau important. Ce paramètre devrait être définir sur ON si la carte son interne de l'AXON AX 100 mkII doit être pilotée directement, ou si les données MIDI générées doivent être sorties sur MIDI OUT. Toutefois, si vous souhaitez piloter l'AXON par l'intérémédaire d'un séquenceur ou d'un logiciel d'enregistrement MIDI, vous pouvez désactiver le mode de fonctionnement local. L'AXON AX 100 mkII se comporte alors comme tout autre module son externe.

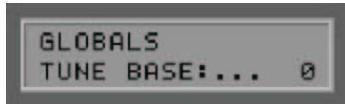

Le paramètre suivant est TUNE BASE. L'AXON AX 100 mkll est prérégé sur l'accord de referencia de 440 Hertz, affché par un « 0 » sur l'afficheur. Si vous souhaitez jouer avec d'autres instruments difficilement accordables, vous pouvez modifier ici le « tuning » (accord).

Le point de contrôle suivant est le type de l'instrument utilisé. En appuyant une nouvelle fois sur la touche PARAMETER, GUITAR NO apparait à l'affichage. Il est possible d'enregistrer ici jusqu'à quatre prérogla-ges pour différentes guitares.

Appuyez sur ENTER pour acceder au sous-menu et selectionnez à partir des instruments prédéfinis BASS, GUITAR, VIOLINE ou CELLO l'instrument que vous utilisez.

Avec la touche PARAMETER ^+ ,vous accedez de cet endroit au menu de selection de votre micro. MAGNETIC est prdefini. Si vous utilisez une guitare acoustique ou uneasse avec micro piezo,veuillez modifier ce réglage sur PIEZO.

Cà y est! Nous nous occuperons des paramètres restants plus tard - l'AXON est préconfigué en usine de telle manière que vous pouvez maintainant vous lancer sans souci.

Raccordements et éléments de commande

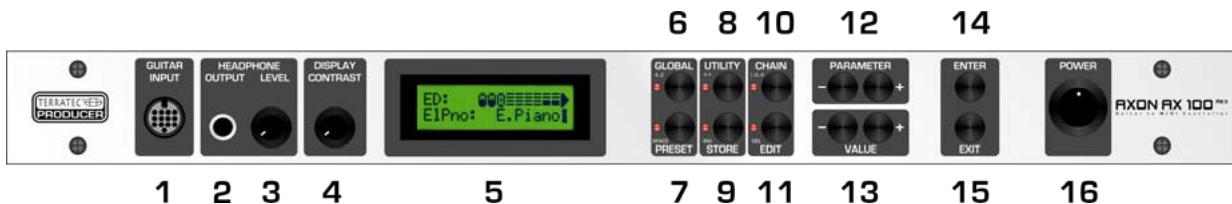

Face avant :

1. Connecteur femelle pour le cable spécial 13 points AXON AXK 100 (non fourni) pour le raccordement d'une guitare avec système de micro hexaphonique (p. ex. AXON AIX 101 ou AXON AIX 103)
2. HEADPHONE OUTPUT : sortie stéreo (prise jack 6,3 mm). Branchez ici un casque stéreo. (Voussentendez ici la carte son interne).
3. HEADPHONE LEVEL: ce paramètre permet de régler le volume sonore de la sortie casque (2).
4. Réglage du contraste de l'afficheur à cristaux liquides
5. Afficheur à cristaux liquides
6. Touche GLOBAL pour l'appoint du menu global. Le bouton GLOBAL permet d'acceder aux régliages système généraux tels que canal MIDI, paramètres de la guitare ainsi que les valeurs par défaut de tous les contrôleurs MIDI disponibles.

Lors de la saisie de caractères pour le nom de préselection, changez à l'aide de la touche GLOBAL (A..Z) le caractère actuel en lecture majuscule, ou définissee le caractère sur 'A'.

1. Touche PRESET pour l'appel direct du menu Preset. En mode Preset, le son selectionné apparait à l'affiche, en option également un diapason.

Lors de la saisie de caractères pour le nom de préselection, cette touche permet d'insérer un espace. Un témoin lumineux situé à côte du bouton signale l'état de fonctionnement.

1. UTILITY : le mode Utility met à votre disposition diverses fonctions spéciales :

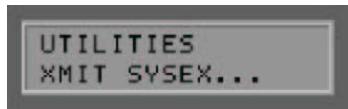

Déclenchement de données MIDI exclusives du système (SysEx) pour l'archivage et l'échange de données de préselection.
Accès au séquenceur de batterie orienté « pattern »
Lors de la saisie de caractères pour le nom de présélection, changez à l'aide de la touche UTILITY (A..Z) le caractère actuel en lecture minuscule, ou définissez le caractère sur 'a'.

1. STORE: la touche STORE permet d'effectuer des opérations de copie et d'enregistrement, afin d'enregistrer des données de préselection, arpégiateur - phrases rhythmiques (« pattern »), phrases rhythmiques de batterie (« drum pattern ») et chaînes (« chains ») de façon durable en mémoire.

Lors de la saisie de caractères pour les noms de préselection ou les phrases rythmiques d'arpège (« ar-peggio pattern »), tous les caractères à partir de la position actuelle du curseur sont copés d'une position vers la droite (insertion).

1. La touche CHAIN permet d'acceder au mode Chain, permettant d'activer une sequence Preset programmée à l'aide d'une pédale optionnelle.

Lors de la saisie de caractères pour le nom de préselection, changez à l'aide de la touche CHAIN (!0..@) le caractère actuel en le premier caractère spécial : ' !'

1. Le bouton EDIT permet ...

En mode Preset, l'accès aux différents paramétres de préselection.
En mode Chain, il est possible d'adapter les paramètres Chain aux caractéristiques personelles.
Lors de la saisie de caractères pour les noms de préselection ou les « patterns » d'arpège, la touche EDIT (Delete) permet de supprimer le caractère actuel et tous les caractères suivants sont copés d'une position vers la gauche, à la fin est inséré un espace.

1. Les touches PARAMETER permettent d'acceder

En mode UTILITY et en mode GLOBAL, aux différents sous-menus.
En mode EDIT, aux différents paramètres d'un instrument.
En mode PRESET et en mode CHAIN, les touches PARAMETER n'ont pas de fonction.

1. Les touches VALUE + et - permettent d'augmenter ou diminuer la valeur actuellément affichée

En mode PRESET, elles permettent de naviguer au sein des présélections.
En mode EDIT, elles permettent de modifier les valeurs des paramètres affichés.
En guise d'alternative, vous pouvez également utiliser les touches UP / DOWN se trouvant sur l'interface de guitare optionnelle.

1. La touche ENTER sert à confirmer les opérations d'enregistrement et de copie, ainsi qu'à ouvrir des sous-menus. L'existence d'un sous-menu est signalée par 2-3 points dans le nom de paramètre. Vous pouvez quitter tout sous-menue à l'aide de la touche EXIT.
2. La touche EXIT permet de quitter un sous-menu. Un appui repété vous ramène toujours au mode PRESET. Utilisez également cette touche pour annuler une opération d'enregistrement ou de copie.
3. Interrupteur d'alimentation POWER ON/OFF pourmettre l'AXON sous/hors tension.Apres la mise sous tension,laLED PRESET et I'affeur a cristaux liquides sont allumés.

Face arrière

TERRATEC PRODUCER	AXON AX 100 MKII Guitar to MIDI Controller	SOUNDBOARD		MIDI IN	MIDI THRU	MIDI OUT	EXP. PEDALS EXP-1	EXP-2	SWITCH PEDALS CHAIN	POWER HOLD	GUITAR 50/60Hz 12VAC OUTPUT
		RIGHT MONO	LEFT STEREO

1 2 3 4 5 6 7 8 9 10 11

1. SOUNDBOARD RIGHT(MONO): cette fiche femelle restitue le signal sonore mono. Si la fiche femelle adjacente (2) est également équipée, le canal droit du signal stéreo est ici appliqué.
2. SOUNDBOARD LEFT (STEREO): cette fiche femelle restitue le signal en stéreo en cas de prélevement par une prise jack stéreo. Si une prise jack mono est utilisée, le canal gauche du signal stéreo est ici appliqué.
3. Connecteur fémelle MIDI IN : l'AXON recoit sur ce connecteur d'entrée des commandes de changement de programme ainsi que des données exclusives du système et des contrôleurs. En guise d'alternative, il est possible, avec le réglage GLOBAL LOCAL OFF, de transférer toutes les données MIDI entrantes directement à la carte son. Ceci est l'application typique en relation avec un séquenceur.
4. Connecteur femelle de sortie MIDI THRU : toutes les données MIDI IN entrantes sont sorties de façon inchangée sur ce connecteur femelle.
5. Connecteur femelle de sortie MIDI OUT : toutes les données MIDI, qui ont ete generées par suaXON AX100 mkII, sont sorties sur ce connecteur femelle.
6. EXP. PEDALS, EXP1 : vous pouvez connecter ici une pédale et attribuer cette dernière, dans le menu sous PRESET - EDIT- WHEEL CNTL - EXP1, à un contrôleur MIDI. Les pédales permettent notamment de manipuler comfortsment des effets de modulation et de filtré. Etant donné que votre AXON supporte également les contrôleurs NRPN/RPN (= Non Registered Parameter Number / Registered Parameter Number), vous pouvez attribuer à ces pédales les contrôleurs MIDI n° 6 ou n° 38, disposant ainsi d'un grand domaine d'application qu'aucun autre appeairel de cette catégorie ne pourrait vous offrir.
7. EXP.PEDALS,EXP2:meme fonction que EXP1
8. SWITCH PEDALS, CHAIN: en mode Chain, appelez au moyen d'une pédale connectée une série de préseLECTIONs préprogrammée par vous-même.
9. SWITCH PEDALS, HOLD : connectez ici la pédale fournie, afin d'activer l'un des modes HOLD programmables tels que COMMON, SEPARATE, LAYER, ARPEGGIATOR et CONTROL.
10. POWER: branchez ici le bloc secteur enchachieable fourni
11. GUITAR OUTPUT: le signal du micro de votre guitare peut être acheminé à travers le cable d'interface 13 points et prélevé de façon inchangée sur ce connecteur femelle. Pour éviter les bouches de ronflement, vous devriez, en cas d'utilisation simultanée du synthétiseur et du signal de guitare original, boucler le signal de votre guitare à travers le cable 13 points et le prélever à l'arrière. L'interface AX101/102 comporte à cette fin une entrée mini-jack, à laquelle vous pouvez raccarder le signal de sortie de votre guitare à l'aide du cable de raccordement fourni.

Modification d'un son de préselection (« preset »)

Vérifiez que l'AXON est en mode PRESET (à cette fin, vérifier simplement que la LED PRESET située en face avant est allumée). Ceci est automatiquement le cas lorsque vous mettez l'appareil sous tension, ou siaucun autre mode (GLOBAL, UTILITY et CHAIN) n'est selectionné. Notre AXON affiche dans la moitié supérieure de l'afficheur le nom de la préselection active, à côté, sur la droite, se trouve le numéro de préselection.

Il est possible de faire défilier les différentes préseLECTIONs, de 1 à 256, à l'aide des touches VALUE +/- ou au moyen des touches UP/DOWN de l'interface guitare. Les préselections 1-128 sont réservées à l'utilisateur et peuvent être modifiées à volonté. Les positions 129-256 contiennent des réglages de préselection fixes ou des préseLECTIONs d'usine. Celles-ci ont dans un premier temps été copiees dans la zone utilisateur programmable (1-128), afin que cette zone contienne déjà des réglages de paramètres exploitables, mais peuvent évidemment être écrasées.

Lorsque vous vous serez quelles peu familiarisés avec les préseLECTIONs d'usine, vous pouvez essayer de modifier l'une des préseLECTIONs existantes :

1. A l'aide des touches VALUE +/- , sélectionnez la préselection n^ 2 PianoMellow (correspond à la préselection d'usine n^ 130 ). Vous pouvez également utiliser les touches UP/DOWN de votre interface guitare. Appuyez ensuite sur la touche EDIT.

1. Appuyez sur la touche ENTER pour acceder à la zone de split de l'AXON. Confirmez la zone de split selectionnée à l'aide de la touche ENTER.
2. A l'aide des touches VALUE +/- , Sélectionnez à présent un INSTRUMENT quelconque.

1. Appuyez sur la touche PARAMETER+. Réglez le paramètre VOLUME à la valeur souhaïée au moyen des touches VALUE +/-.

Si vous le souhaitez, vous pouvez encore modifier le paramètre « TRANSPOSE » suivant, ce qui se préte éventuelles pour uneasse. Ce paramètre définit le décalage par demi-tons du son, en reférence à la touche de guitare. A cette fin, appuyez une nouvelle fois sur la touche PARAMETER +, puis réglez à nouveau la valeur à l'aide des touches VALUE +/- (« +12 » ou « - 12 » correspond respectivement à l'octave supérieure ou inférieure).

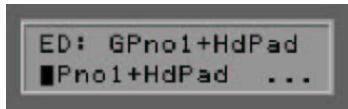

1. Appuyez une fois sur la touche EXIT, afin d'acceder à la zone « Preset » globale. Vous souhaitezMAINANTdonner un nouveau nom à la préselection modifiée ; pour ce faire, appuyez sur PARAMETER + , puis sur la touche ENTER. Le curseur se trouveMAINANTsur le « P » de l'ancien nom de préselection « PianoMellow »

Les touches VALUE +/- permettent désormais de définir un nouveau caractère à la position du curseur. Imaginez un nom pour votre préselection et définièsez le premier caractère. Les touches PARAMETER +/- permettent de déplacer le curseur à chaque fois d'une position vers la droite ou vers la gauche. Répétez la procédure pour les caractères suivants. Si le nouveau nom avait été plus court que le nom édité, vous pouvez effacer simplement la fin à l'aide de la touche EDIT.

1. Appuyez deux fois sur la touche EXIT, afin de quitter l'édition de la préselection. La moitié supérieure de l'afficheur de l'AXON se met désormais à clignoter. Ceci indique que vous avez modifié des paramètres, qui ne sont enregistrés durablement qu'après une confirmation. Appuyez à présent sur la touche STORE : vous pouvez maintainant définir la position, à laquelle la nouvelle préselection doit être enregistrée. La préselection peut être écrasée ou enregistrée sur une position quelconque au sein de la zone utilisateur (1...128). Choisissez par exemple préselection n^ 128 (touches VALUE +/-). Si vous appuyezMAINANT sur la touche ENTER, la préselection est copiee et enregistrée à la position indiquée.

Les modes de fonctionnement de l'AXON AX 100 mkII

Les nombreuses possibités offertes par votre AXON nécessitent un nombre comparable de paramètres, que vous pourrez adapter à vos souhaits. Afin que vous vous retrouviez rapidement dans la structure de commande, voici dans un premier temps quelques explications concernant l'interface utilisateur.

A des fins de clarté, les fonctions de commande de votre AXON sont réparties en quatre modes ou sections différents, qui peuvent être sélectionnés par le biais des boutons situés en face avant. Chacun de ces modes (GLOBAL, PRESET, UTILITY, CHAIN) contient une série de paramètres, que vous pourrez amener à l'affchage après avoir appuyé sur la touche appropriée, à l'aide des touches PARAMETER +/-.

La touche PARAMETER + vous permet d'acceder à chaque fois au paramètre suivant. La touche PARAMETER - permet d'acceder au dernier paramètre ou au paramètre précédent. Vous pouze modifier les valeurs des différents paramètres à l'aide des touches VALUE +/-, la touche VALUE + permettant d'augmenter la valeur et la touche VALUE - de diminuer la valeur. Afin de prévenir une tendinite aigué, les touches VALUE +/- sont pourvues d'une fonction d'accélération avec le temps. Du reste, vous pouze accélérer davantage le défilament du compteur enMAINANT appuyé simultanément les deux touches (+ et -) pendant le comptage ou le décomptage.

Certains paramètres contiennent des sous-menus comportant des paramètres supplémentaires. L'existence d'un tel sous-menu relat à un paramètre est mise en évidence avec des points à la fin du nom de paramètre. Utilisez la touche ENTER pour acceder à ce sous-menu. Vous accédez aux différents paramètres au sein d'un sous-menu à l'aide des touches PARAMETER +/-. La touche EXIT vous ramène au paramètre de départ. La touche EXIT vous permet de revenir au mode PRESET, le mode standard de l'AXON.

Global Mode

Le mode GLOBAL contient tous les paramètres de niveau supérieur, tels que les indications concernant les canaux MIDI, l'instrument utilisé, l'accord de référence et la sensibilité d'entrée des différentes cordes. Vous devriez contrôler certains paramètres du mode GLOBAL avant la première utilisation de votre AXON, afin que l'AXON fonctionne de façon optimale avec votre instrument.

Preset Mode

Voutrouvrez dans ce mode tous les paramètres, dont votre AXON a besoin pour gérer les différentes préféctions. Le mode PRESET est le mode le plus volumineux et contient de nombreux réglages de split et d'effets. Si vous ne vous trouvez dans aucun des autres modes, le mode PRESET est toujours actif.

Utility Mode

Ce mode contient de nombreux réglages pour les séquences de batterie. De plus, vous disposez dans ce mode de fonctions pour le chargement et l'enregistrement MIDI (SYSEX), avec lesquilles vous pouvez expor

ter et gérer de nombreux réglages de paramètres de votre AXON sur votre ordinateur. Mais cela est plus simple avec l'éditeur fourni ;-)

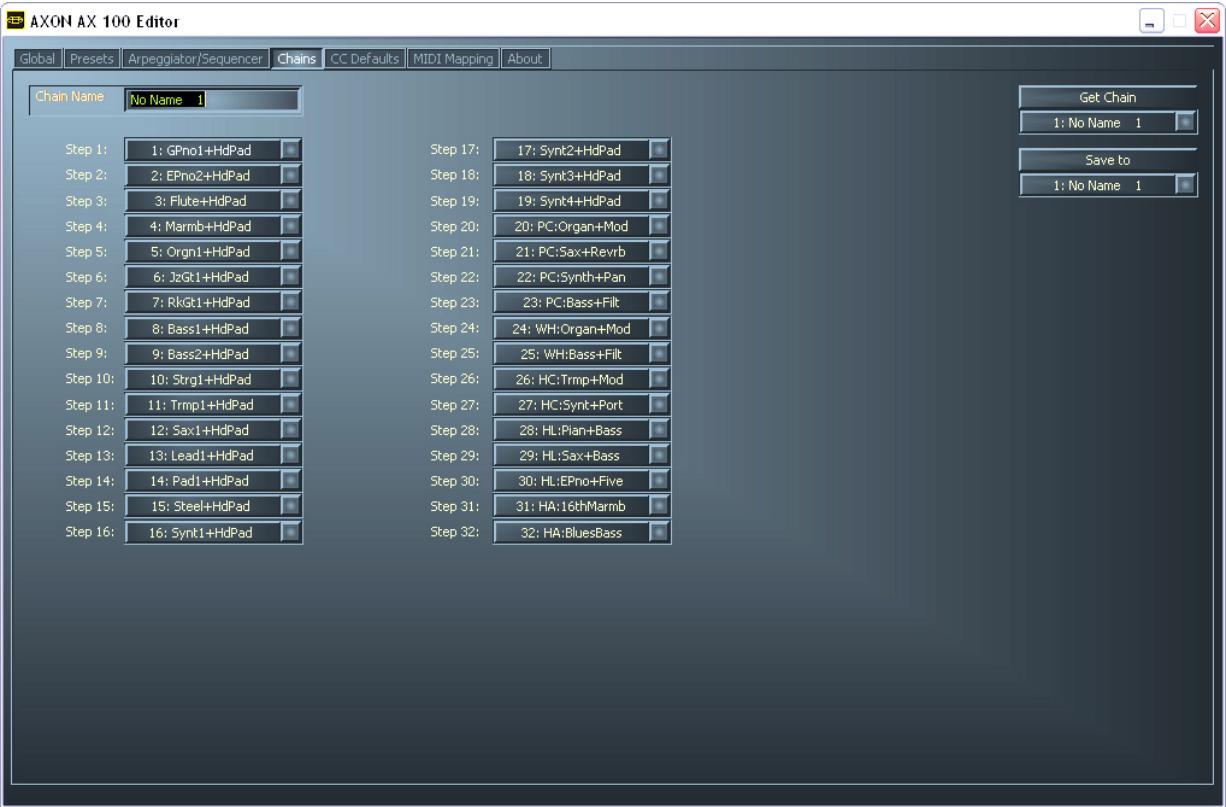

Chain Mode

Les paramétres Chain permettent de prédéfinir des « Preset Chains » (chaînes de présélections) qui, lors d'une performance sur scene, permettent l'accès à des présélections triées en fonction du style.

Global Mode

Le mode GLOBAL est activé en actionnant la touche GLOBAL située en face avant de votre AXON. L'état du mode est affché par la LED rouge se trouvant à gauche de la touche GLOBAL.

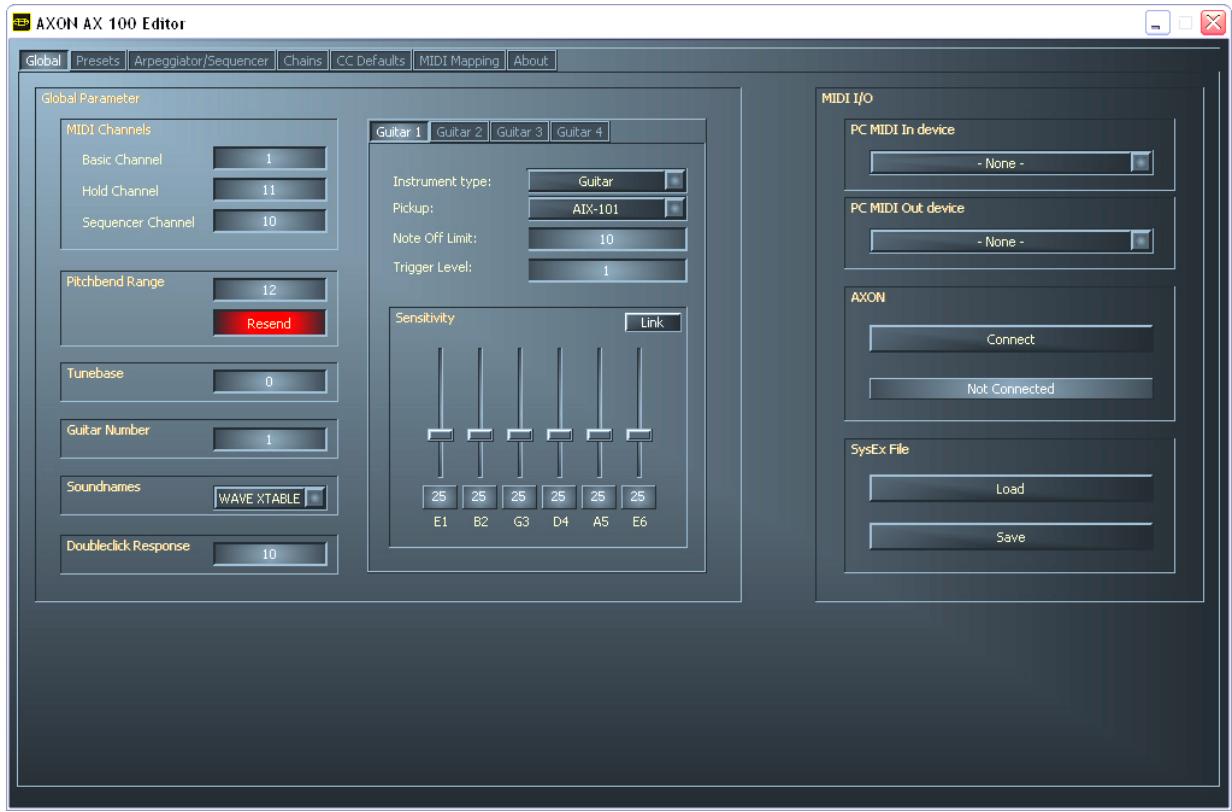

Global Parameter

Les « Global Parameter » contiennent tous les paramètres de niveau supérieur, tels que des indications sur les canaux MIDI, l'instrument utilisé, l'accord de ↔reference et la sensibilité d'entrée des différentes cordes. Vous pouvez partager à certains régles séparés pour chaque instrument, que vous souhaitez utiliser avec votre AXON. Vous devriez avoir ↑verifié et, le cas échéant, ajusté ces régles avant la première'utilisation. C'est la seule façon de garantir que l'AXON collaborera de façon optimale avec votre instrument.

Basic Channel

Canal Basic MIDI (1-16)

Les informations MIDI, que l'AXON générale à partir des vibrations des cordes de votre guitare, doivent être acheminées d'une certaine façon vers le module son ou l'instrument MIDI. Dans le cas idéal (voir STRING MODE SEPARATE), un canal MIDI est attribué à chaque corde. Ceci présente l'avantage que l'analyse s'opère séparément pour chaque corde. Ainsi, le tiré d'une corde n'influence que le canal, auquel elle est attribuée. Autrement, le tiré d'une corde aurait également une influence sur la hauteur de note des autres cordes jouées, ce qui n'est généralement pas souhaité. Avec BASIC CHANNEL, vous définissez ici le premier parmi 6 canaux MIDI. Tous les autres canaux suivent automatiquement dans l'ordre croissant. Si vous selectionnez par exemple un « 1», les canaux MIDI de 1 à 6 de votre AXON sont réservés. La valeur 5 aurait pour conséquence d'affector les canaux MIDI 5 à 10, et la valeur 11 les canaux 11 à 16. Par défaut, une valeur de 1 est prédéfinie.

Hold Channel

Canal Hold MIDI (1-16)

Tandis que « BASIC CHANNEL » réservesix canaux MIDI pour le jeu normal, HOLD CHANNEL youpayspermet dedéfinirle premier parmi6 canaux MIDI (consécutifs) supplémentaires, qui sontutilisés pour les effets Hold tels que SEPARATE, LAYER et ARPEGGIO. A cet égard, il est important que les canaux Basic et Hold ne se chevauchent pas.Par conséquent, veillez au fait qu'au moins six canaux MIDI séparentles canaux Basic des canaux Hold.La valeur par défaut pour ce paramètre est 11; ainsi,les canaux MIDI 11 à 16 sont réservés.

Canal MIDI pour les séquences de batterie de la carte son (1-16)

La sortie des séquences de batterie s'opère sur un canal MIDI séparé, que vous pouvez régler avec ce paramètre. Dans ce contexte, voirlez à ce que le SEQ CHANNEL ne chevauche pas les canaux BASIC et HOLD, et que vous réserviez un canal MIDI libre pour le séquenceur de batterie. Par défaut, le paramètre occupe le canal MIDI 10.

Pitchbend Range (PBEND RANGE)

Plage de valeurs du pitch bend (OFF, 1..24)

Un style féquèment adopté par les guitaristes est le tiré (« bend ») ou le glissé (« slide ») de notes. Pour transmettre ces effets, votre AXON utilise la commande pitch bend MIDI. Avec la molette « pitch wheel » d'un clavier, la dernière note attaquée est reproduite, sans déclencher une nouvelle attaque. Afin que le module son ou un instrument MIDI raccordé puisse restituer correctement les changements de hauteur tonale, les plages de valeurs doivent être adaptées les ones aux autres.

La valeur affichée indique le nombre maximal de pas de demi-tons, qu'il est possible de faire varier avec le pitch bend. Réglez cette valeur à 12 (une octave). Pour la basse, nous recommendons un réglage de 24.

La valeur OFF désactive le pitch bend et provoque, dans le cas de tirés ou de glissés, le déclenchement de demi-tons chromatiques.

Send Pitchbend Range (SND PBENDRG)

Si vous instrument MIDI raccordé devant autoriser des réglages de la plage de pitch bend séparés pour chaque préselection, vous nevez restre ce paramètre sur ON. Dans ce cas, votre AXON enverra après chaque commande de changement de programme les réglages de pitch bend nécessaires vers l'instrument MIDI. Si vous instrument MIDI enregistre la plage de pitch bend globalement, règlez cette valeur sur OFF

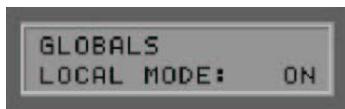

Local Mode

Mode de fonctionnement local (ON/OFF)

ON : il s'agit du mode de fonctionnement interne de votre AXON. Le module son intégré est directement commandé. Les commandes de changement de programme reçues (via MIDI IN) permettent l'accès aux pré-sélections AXON programmes. Les données MIDI sont transmises au connecteur femelle MIDI OUT. De cette manière, il est possible de piloter également des instruments MIDI supplémentaires. Vous devriez avoir ce réglage lorsque vous n'utilise aucun séquenceur pour la commande de l'AXON. Ceci sera essentiellément le cas lors d'évolutions sur scene.

OFF: si vous souhaitez commander l'AXON par l'intémédiaire d'un séquenceur ou d'un logiciel d'enregistrement MIDI en réseau avec d'autres apparciels MIDI, vous pouze désactiver le mode de fonctionnement local. Le module son intégré de votre AXON se comporte à présent comme un expandeur MIDI usable. Cependant, les préseLECTIONs AXON ne peuvent dans ce cas plus être sélectionnées par le biais du connecteur fémele MIDI IN. Bien évidemment, vous pourrez toujours commuter les présections de votre AXON à l'aide des touches de commande. Toutes les données MIDI, générées par votre AXON pendant le jeu, sont exclusivement restituées par l'intémédiaire de MIDI OUT. A cette fin, reliez le connecteur fémele MIDI OUT du séquenceur avec le connecteur fémele MIDI IN de votre AXON et activez la fonction « écho » du séquenceur. Le séquenceur transmettra les données MIDI entrantes au connecteur fémele MIDI OUT et les acheminera au module son interne. Le mode LOCAL est always mis sur ON après la mise sous tension de l'AXON. Si vous mettez ce paramètre sur OFF, ce mode n'est activé que le temps que votre apparéil reste sous tension.

Tune Base

Accord de base (-99 ... +99) Unité : cent correspond à 1/100 de demi-ton

Toutes les notes MIDI générées par votre AXON se refèrent à l'accord de référence de 440 Hertz avec en plus un écart, que vous pouvez régler avec ce paramètre. Si vos co-musiciens jouent d'instruments, qui ne peuvent être que difficilement accordés (p. ex. clavier), il est mieux que vous adaptez votre AXON à cette situation. Nous recommendons la procédure suivante, lorsque l'accord de référence utilisé n'est pas de 440 Hertz : dans un premier temps, accordez minutieusement à l'oreille la corde ouverte du « LA » par rapport à l'instrument (p. ex. clavier). Appuyez ensuite sur la touche ENTER. Le texte suivant apparait à l'affichage : « PICK THE OPEN A STRING »

Jouez à présent la corde ouverte du « LA ». Notre AXON analyse les vibrations entrantes et règle automatique le paramètre Tune Base à la valeur correcte. Si vous connaissiez la valeur exacte, vous pouvez aussi l'entrée à l'aide des touches VALUE +/-. Ensuite, accordez les cordes restantes de votre guitare avec le diapaison intégré de votre AXON. Si vous jouez seul, vous devriez régler le paramètre à 0.

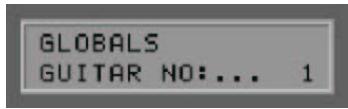

Guitar Preset Number (GUITAR NO)

Réglages de base guitare (1 ... 4)

Afin que vous AXON collaborate de façon optimale avec votre guitare, vous nevez effectuer divers réglage de base concernant la sensibilité et d'autres paramètres. Ces réglages dépendent de la constitution et du modele de votre guitare, et peuvent être complètement différents selon les instruments. Mais comme il est possible d'enregistrer jusqu'à quatre réglages de base, vous n'avez pas besoin de procéder à chaque fois aux nécessaires modifications des paramètres ; dans ce cas, il suffit de les charger par simple appui sur un bouton ; ensuite, il vous suffira de sélectionner le numéro de préselection de la guitare appropriée.

Les réglages nécessaires sont simples à effectuer : il est possible de faire défilé et modifier les différents paramètres après avoir actionné la touche ENTER. Utilisez les touches PARAMETER +/- pour sélectionner les différentes fonctions. Pour modifier les valeurs, utilisez les touches VALUE +/-. Au sein de ce réglage de base, votre AXON met à votre disposition un vumètre dans la première ligne de l'afficheur. La position des

barres correspond à la position des différentes cordes. Selon la force de l'attaque et les réglages relatifs à la sensibilité des cordes, la barre déviera de façon plus ou moins énergétique.

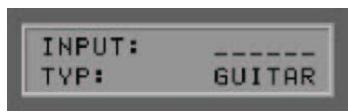

Input Type

Type d'instrument (GUITAR, BASS, VIOLIN, CELLO)

Vou définissez ici si l'instrument que vous utilisez est une guitare ou uneasse. Ceci est particulièrement important pour l'attribution des cordes à vos canaux MIDI prédéfinis.

Input Pickup

Système de micro (MAGNETIC, PIEZO)

Vouse selectionnez ici voire système de micro utilise. Le réglage MAGNETIC correspond au mode normal, p. ex. en cas d'utilisation de l'interface GUITAR AIX 101. Il s'agit d'un micro magnétique. En revanche, le réglage PIEZO permet d'utiliser un micro polyphonique piezo (disponible en option) sur votre apparéil. En raison de leur principe de fonctionnement, les micros piezo captent pour une grande part le son naturel de guitares à résonateur et ont été spécialement développés pour l'enregistrement de guitares acoustiques. Un avantage important pour le guitariste est qu'avce ce type de micro intégré de façon invisible dans le chevalet, il est également possible d'utiliser des cordes en nylon, ce qui est assez courant pour les guitares de concert.

Si vous micro utilisé ne avait pas posseder de molette de réglage (« wheel »), veuillez l'indiquer ici, car sinon l'AXON ne reçèvra pas les bonne valeurs et ne fonctionnera pas correctement. Mais ceci n'est vérablement le cas qu'avac des micros piézo intégrés ultérieurement, car aussi bien l'AXON AIX 101 que l'AXON AIX 103 possèdent un molette.

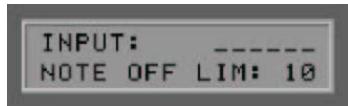

Input Note Off Limit

Valeur limite « Note off » (2-30)

Contrairement à un clavier, pour lequel la longueur d'une note jouée est définie par le relâchement de la touche, la corde d'une guitare vibre jusqu'à ce qu'elle cesse de vibrer naturellement, ou jusqu'à ce que le musicien arrêté la vibration. La durée de vibration des cordes dépend en premier lieu de la constitution et du mode de guitare, ainsi que des cordes utilisées. Ainsi, certaines guitares développement plottot un son de percussion, d'autres ont à leur tour plus de soutien (« sustain ») et le son dure plus longtemps. Ceci peut être représenté sous la forme d'une enveloppante fonction du temps, dont les valeurs de volume ou d'amplitude tendent progressivement vers 0. En définitissant une valeur limite au sein de l'enveloppante, le temps jusqu'à l'arrêt de la note peut être piloté. Plus cette valeur est haute, plus tôt une commande « Note off » MIDI sera envoyée à l'instrument MIDI. Des valeurs plus faibles provoquent une durée plus longue des notes attaquées. De cette manière, l'AxON peut être adapté de façon optimale aux caractéristiques de votre guitare.

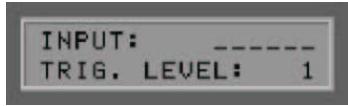

Input Trigger Level

Valeur seuil du déclencheur (0..9)

Avec ce paramètre, vous définisse le seuil de réponse pour votre technique de jeu, qui doit déclencher un son sur votre instrument MIDI. Une valeur BASSE signifie que rien qu'une attaque faible déclenché déjà une commande « Note on » Inversement, une attaque plus forte est nécessaire dans le cas d'une valeur elevée. Faites quelques experimentations avec les valeurs, afin que vous trouviez votre réglage personnel optimal.

Input Sense

Sensibilité d'entrée pour la guitare : E6 ... E1 ouasse : B6 ... C1 (8c ... 64)

Vous pouvez passer en revue toutes les cordes de votre instrument à l'aide des touches PARAMETER +/- et attribuer une valeur correspondante pour la sensibilité d'entrée. Des valeurs importantes signifient une plus grande sensibilité. Veuillez notes que votre AXON est très sensible aux surmodulations - comme tous les apparciels électroniques, qui traitent des signaux audio numériques. D'autre part, vous ne devriez pas attaquer votre AXON de façon trop silencieuse. La plupart du temps, vous devrez légèrement augmenter la sensibilité de cordes plus minces, afin d'obtenir un résultat d'ensemble équilibré. En cas d'utilisation d'uneasse, votre AXON se refère toujours à uneasse à 6 cordes, pour des raisons de compatibilité. Si vous BASSE dispose d'un nombre de cordes inférieur, ce qui sera généralement le cas, vous pouvez simplement sauter les paramétres relatifs aux cordes non existantes.

Pedalsens

L'AXON peut être utilisé avec la plupart des pédales du marché. Mais comme toutes les pédales ne sont pas conçues de la même manière, l'AXON AX 100 mkII peut être adapté à une pédale par le biais de cette commande de menu :

Selectionnez d'abord EXP1 ou EXP2 à l'aide des touches VALUE. Avec ENTER, vous accédez ensuite au sous-menu et doivent amener la pédale correspondante en position minimale et confirmer avec ENTER. Ensuite, la pédale doit être amenée en position maximale et de nouveau confirmée par ENTER. A créé, l'AXON est ajusté à la pédale.

CC Defaults

Valeurs par défaut du contrôle ...

L'utilisation des différentes possibités de contrôle de la fonction « wheel control » ou « pick control » nécessite une restauration précise des valeurs par défaut des contrôleurs MIDI utilisés (p. ex. après un changement de préselection). En règle générale, il s'agit de la valeur 0. Toutefois, il existe des exceptions. La carte son attend, par exemple, la valeur 64 (40H) en tant que valeur par défaut pour les contrôleurs 71...74, ces contrôleurs étant utilisés en tant qu'offset. comme il existe un grand nombre de contrôleurs libres, que chaque fabri-cant peut utiliser à sa guise, votre AXON vous offre la possibilité de déterminer les valeurs par défaut pour tous les contrôleurs disponibles.

Appuyez sur la touche ENTER pour acceder au sous-menu. Dans la première ligne, le contrôleur est affiché accomplé de son nom ; dans la deuxième ligne apparait la valeur par défaut correspondante en écriture hexadécimale. Le curseur est d'abord positionné dans la première ligne, tandis que vous pouvez faire apparaitre à l'affichage le contrôleur souhaité à l'aide des touches VALUE +/- . La touche PARAMETER + vous permet de déplacer le curseur dans la第二种e ligne et modifier la valeur par défaut du contrôleur affiché à l'aide des touches VALUE +/- . Les valeurs régliées sont enregistrées dans la mémoire de votre AXON. Nous avons déjà préaffecté pour vous cette table avec des valeurs par défaut. Tous les contrôleurs, qui sont réservés d'après la Specification MIDI, se voient affecter la valeur par défaut. Consultez eventuèlement le manuel d'utilisation de votre générateur de sons MIDI pour définir la valeur du contrôleur utilisé à la valeur recommandée par le fabri-cant.

Quitte le sous-menù à l'aide de la touche EXIT.

MIDI Mapping

Commandes de changement de programme

Les commandes reçues par votre AXON sur le Basic Channel actuel peuvent être attribuées à l'aide de cette table de mappage à des préseLECTIONs AXON quelconques. Appuyez sur la touche ENTER : à présent apparait dans la première ligne de l'afficheur le numéro de programme, que reçoit votre AXON et, dans la deuxième ligne, la nouvelle préselection correspondante. Le réglage par défaut est qu'une commande de changement de programme selectionne la préselection AXON avec le même numéro de programme. Pour modifier ce réglage, utilisez les touches PARAMETER +/- pour naviguer entre les deux lignes, ainsi que les touches VALUE +/- pour modifier la valeur respective. Vos entrées sont automatiquement enregistrées dans la mémoire, elles n'ont pas besoin d'être enregistrées de façon explicite.

Voussousquitterce sous-menu comemtoudjours,avec la touche EXIT.

Preset Mode

Le mode PRESET est toujours actif, dans la mesure oùaucun autre mode n'a eté activé. En cas de sortie d'un autre mode, l'on accede automatiquement au mode PRESET. L'etat est affché au moyen d'une LED située à gauche de la touche PRESET, sur la face avant de l'appareil.

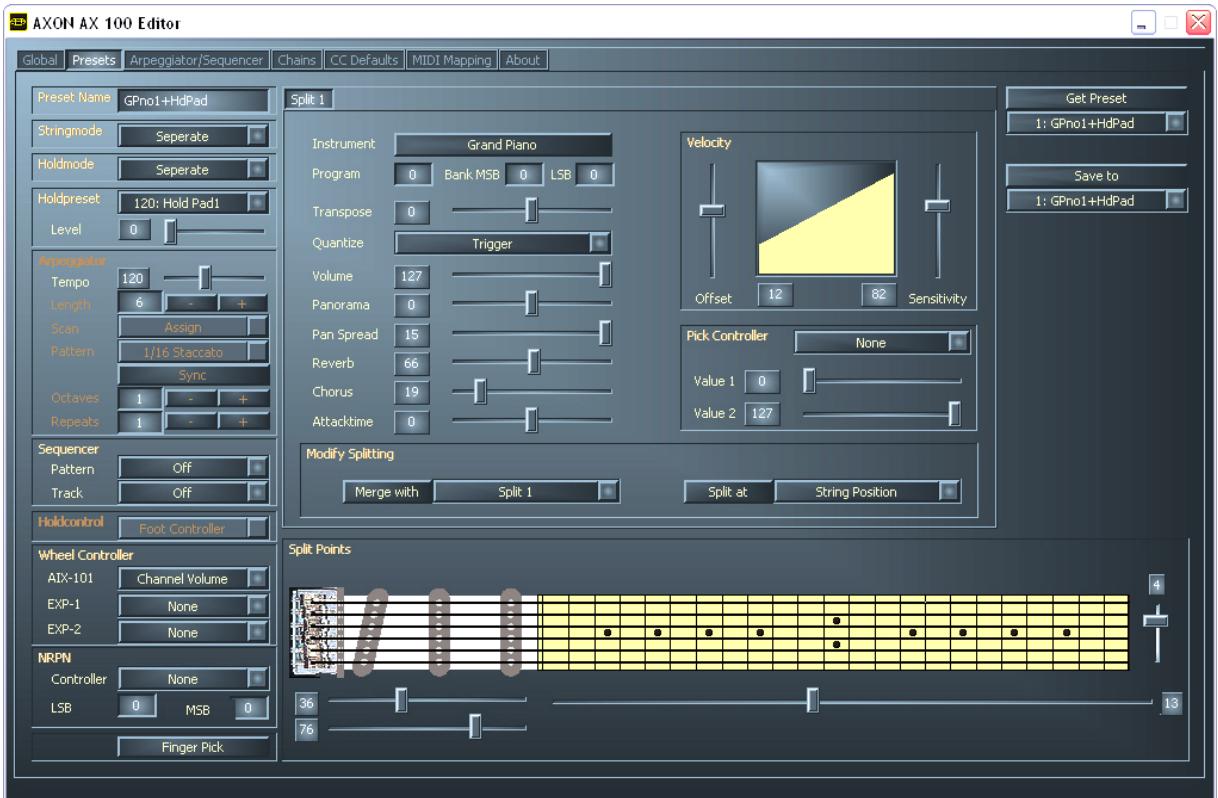

Preset Parameter

Le mode PRESET contient tous les paramètres, dont l'AXON a besoin pour gérer une préselection. Une préselection (« preset ») est un environnement musical prédéfini par l'utilisateur et appellable ultérieurement, dans lequel vous pouvez définir de nombreux réglages relatifs à un comportement musical et de sonorité caractéristique déterminé. Vous avez la possibilité d'appeler jusqu'à 128 préselections complexes programmes. La complexité de la structure d'une préselection ne dépend que de vous. Ainsi, vous serez par exemple en mesure de diviser les cordes de votre guitare en jusqu'à 12 zones de split complètement différentes, et de les combiner à volonté. Chacun de ces splits peut être muni d'innombrables effets et paramètres de jeu, indépendamment les uns des autres.

Appel de présélections

Pour appeler les différentes préseLECTIONs, appuyez sur les touches VALUE +/-. Cependant, vous pouvez également utiliser les touches UP/DOWN de votre interface guitare.

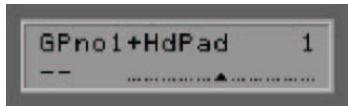

Diapason de la guitare

La moitié inférieure de l'afficheur montre, dans le paramétrage par défaut (voir mode UTILITY, afficheur), un diapason de guitare, avec lequel vous pouvez surveiller l'accord correct de votre instrument. Il est important que votre guitare soit accordée dans une certaine tolérance, afin que l'AXON puisse reconnaître les bonnes valeurs de note MIDI. Accordez chaque corde, jusqu'à ce que le trait sous la flèche se trouve au centre de l'échelle. Si le paramètre Tune Base est mis à 0, la flèche centrale d'un étalonnage d'accord correspond à 440 Hertz. Si vous avez des raisons de ne pas utiliser votre guitare avec l'accord de base 440 Hertz - p. ex. en considération d'un co-musicien - vous pouvez accorder l'AXON par rapport à la guitare, également par le biais du paramètre Tune Base (voir « Global Parameter »). La position Médiane correspond dans ce cas à la valeur ici réglée.

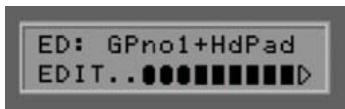

Programmation de présélections

Si vous AXON se trouve en mode PRESET, un appui sur la touche EDIT permet de programmer ou d'editor des préseLECTIONs personnelles. Le graphique apparaissant désormais dans la partie inférieure de l'afficheur symbolise la zone de split actuelle.

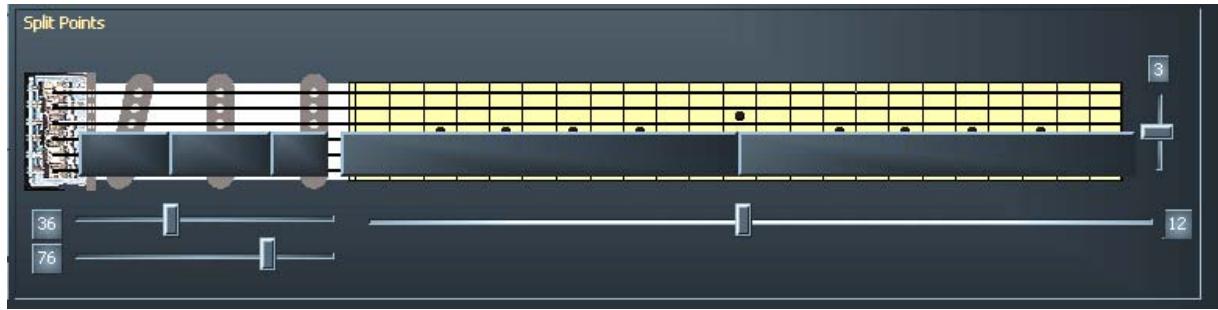

Pour vous expliquer plus précisément la notion de zone de split, nous devons aborder ci-après plus en détaill les possibilités de split de votre AXON. L'on entend par « split » la séparation de la zone de jeu d'un instrument en deux ou plusieurs zones indépendantes. Les types de split suivants sont disponibles sur votre AXON :

String Split

Vous pouvez diviser les six cordes de votre guitare en deux groupes, où chaque groupe est par exemple attribué à un autre son de synthétiseur. Vous pouvez par exemple attribuer les cordes du « MI » et du « LA » à une guitareasse et affecter les cordes restantes avec un son piano en « MI ». La corde, pour laquelle vous souhaitez effectuer le split, vous appeintient entièrement.

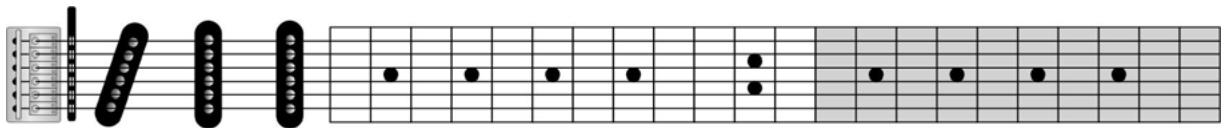

Fret Split

Vou puez également diviser la touche de votre guitare en deux groupes de cases, si bien qu'indépendament de la corde jouée, un son de synthétiseur est restitue dans une zone de la touche et un autre son dans une autre zone. Le choix de la position de case, à laquelle vous souhaitez effectuer le split, vous apparient.

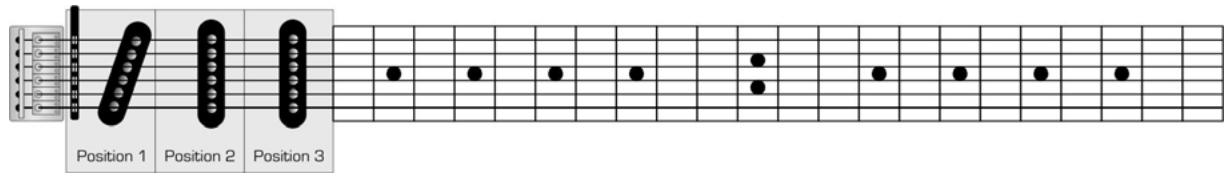

Pick Split

La zone de votre guitare située entre le chevalet et la case supérieure, dans laquelle l'on tire et frappe normalement, peut être divisée en jusqu'à trois sections. La largeur de chaque section n'est pas définie de façon fixe, elle peut être définie librement. Cette fonction vous permet - selon que vous jouez pres du manche, en position mediane ou pres du chevalet - d'utiliser dessons complètement différents.

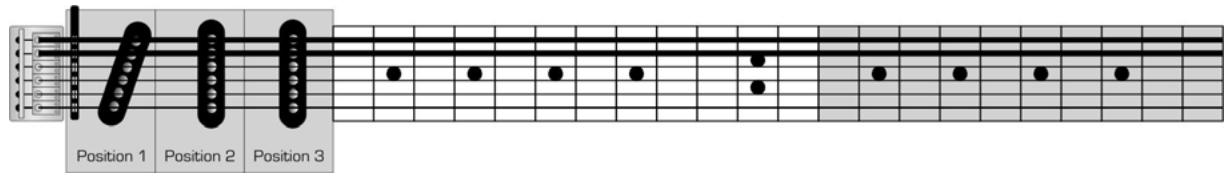

Combaisons de split

Les trois types de split différents peuvent être combinés à Volonté, si bien que vous disposez de jusqu'à 12 possibilités de split différentes (2 zones « string split » * 2 zones « fret split » * 3 zones « pick split »). Etant donné que vous pouvez désiroir librement les différents points de split à l'intérieur de ces combinaisons, les possibilités en résultat sont multiples.

Sélection des zones de split

Vérifiez que l'AXON est en mode PRESET (la LED PRESET en face avant est allumée) et appuyez ensuite sur la touche EDIT située en face avant. Sur la moitié inférieure de l'afficheur apparait à présent un petit graphique d'aide, qui symbolise la zone de jeu de votre guitare. Le triangle se trouvant du côté droit représentée la tête du manche de guitare ; complètement à gauche se trouvent des symboles arrondis pour les trois « pick splits », qui peuvent être divisés en six sous-zones avec un évientuel « string split ». La zone comprende entre les « pick splits » et la tête (c.-à-d. le manche) peut encore être divisée horizontallyment et verticalement en quatre sous-zones, ce qui peut être attribué à un évientuel « string split » et « fret split ». Ce graphique permet désormais de représentater chaque possible zone de split sous la forme de barres (seLECTIONnées) ou de barres en video inverse (non sélectionnées). La variante la plus simple est lorsque la préselection, laquelle vous étés en train d'editor, ne contient absolumentaucen split. En effet, dans ce cas, la barre s'étend sur la zone complète de jeu. Si vous avez sélectionné une préselection avec un « string split » simple, la barre remplit soit la moitié supérieure, soit la moitié inférieure, selon la zone de split momentanément active. Si vous appuyez à présent sur les touches VALUE +/-, vous pouvez naviguer parmi toutes les zones de split. Selon la complexité de la préselection, vous accédez ainsi à jusqu'à 12 zones de split différentes. Essayez sur un exemple d'analyser quels types de split sont combinés pour la préselection, que vous avez sélectionné. même si vous avez encore quelques difficultés, vous vous familiariserez bientôt à la représentation des zones de split. Un appui sur la touche EXIT vous ramène au mode de jeu normal.

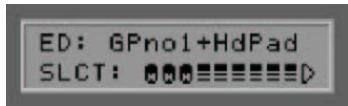

Modification de paramètres de split

Délectionnez une zone de split, comme décrit dans le paragraphe précédent, puis appuyez sur la touche ENTER. Le texte SLCT clignote à gauche du graphique d'aide précédemment décrit. Notre AXON attend maintainant que vous validiez la zone de split actuelle en actionnant la touche ENTER, ou que vous procédiez à vos propres définitions de split. Mis à part les touches ENTER et EXIT, toutes les touches restantes seront maintainant à définir une zone de split quelconque. Pour commencer, nous nous contentons d'un simple « string split » et générons une barre traversante dans la moitié supérieure de la zone de jeu (sons bas); pour ce faire, veuillez appuyer sur les touches suivantes : PRESET, STORE, EDIT, VALUE – et VALUE +.

Chaque touche représenté ici une sous-zone, qui peut être activée ou désactivée par un nouvel appui. Activez toutes les zones pour la moitié de jeu supérieur et désactivez celles pour la moitié inférieure. Appuyez ensuite sur la touche ENTER. A l'aide des touches PARAMETER +/-, vous pouvez à présent définir une série de caractéristiques desons pour notre split :

Sélection de l'instrument

You pouvez ici définir lessons pour la zone de split.

Les touches VALUE +/- permettent d'effectuer la sélection d'après les noms d'instrument. Dans notre exemple, il s'agit de AKOU.BASS.

ATTENTION : selon le réglage effectué sous Utility/Soundnames (GM, NUM ou WXT), l'on aperçoit évientuelles et des nombres, et pas de nombres directs.

Volume

Volume sonore (0 ... 127)

Il est possible d'attribuer à chaque split un volume sonore séparé, dont vous pouvez ici procéder au réglage. A l'aide des touches VALUE +/-, définièsez le volume sonore de laasse au niveau souhaïté.

Transpose

Transposition (-36 ... +36)

Ce paramètre vous permet de transposer les notes jouées par pas de demi-tons. De cette manière, il est possible de pouvoir des notes sur toute instrument MIDI, que vous ne pourriez plus atteindre avec la palette desons normale de votre guitare. Indiquez ici pour notre exemple une valeur de - 12 (- 1 octave), afin que laasse se trouve dans un registre caractéristique pour elle.

Quantize

Ce paramètre vous permet de définir si les changements de hauteur tonale doivent être reproduits, à l'intérieur de la plage de pitch bend réglée, avec un pitch bend régulier ou un pitch bend graduel (quantifié):

Auto

Si plus d'un son est restitué, la quantification du pitch bend est activée. Les accords sont ici joués exactement (sans pitch bend), tandis que la quantification du pitch bend est de nouveau désactivée, par exemple, dans le cas d'un solo à note simple avec « bends » (tirés), hammer-on (frappé), « slides » (glissés) et des techniques de jeu similaires.

Off:

Pas de quantification, pitch bend continuel. Tous les changements de hauteur tonale (tiré de corde, hammeron et d'autres techniques de jeu) sont produits dans la mesure du possible (voir à ce sujet « Global Parameter » : « Pitchbend Range »).

On:

Quantification par un pitch bend gradual. Tout changement de hauteur tonale n'est PAS produit avec un pitch bend jusqu'à l'obtention du pas de demi-ton suivant ; au contraire, la nouvelle hauteur de note est resti-tuée avec une valeur de pitch bend discontinue. Dans ce cas, un tiré de corde continu et d'autres techniques de jeu ne sont plus restitués comme prévu. Ce réglage est avantageux en cas de jeu d'accords exclusif, étant donné que les changements de hauteur tonale minimes, dus à une pression variable des cordes, n'ont plus d'influence.

Trigger:

Quantification par une nouvelle commande « Note On ». Cette valeur OFF désactive entièrement le pitch bend et provoque, dans le cas de tirés ou de glissés, le déclenchement de demi-tons chromatiques. Il correspond exactement au réglage global PBEND RANGE : OFF (voir « Global Parameter »), mais ne concerne que la zone de split courante. Ce réglage convient particulièrement pour lessons d'orgue et de piano, qui autrement sonneraient de façon peu naturelle. Pour notre exemple, vous pouvez définir le paramètre Quantize sur AUTO. Il ne s'applique alors qu'au split de masse et permet ici le tiré de corde (pitch bend), tandis que le piano continue de déclencher des demi-tons chromatiques.

Panorama Position (PAN POS)

Position panorama (L15...L1, MID, R1...R15)

Ce paramètre provoque le décalage du timbre acoustique sélectionné de votre instrument MIDI en stéreo. Les valeurs L15...L1 signifient que le son actuel est davantage décalé vers le canal gauche, les valeurs R1...R15 décalent le son davantage vers le canal droit. La valeur MID correspond à la position Médiane.

Panorama Spread (PAN SPREAD)

Largeur panorama (-15 ... +15)

Afin que tous les sons (jusqu'à six) n'apparaissent pas sur la même position stéreo, que vous avez régée avec le paramètre PAN POS, vous devriez utiliser ce paramètre pour écarter les sons et la position panorama. Réglez la valeur PAN POS, par exemple sur MID (position Médiane). Jouez sur votre guitare et variez en même temps la valeur PAN SPREAD. N'oubliez pas que votre instrument MIDI doitTRAiter les informations de panorama. A ce sujet, consultez eventuèlement le manuel d'utilisation de votre instrument MIDI.

+15: sons bas à droite, sons aigus à gauche dans le panorama
-15: sons bas à gauche,sons aigus à droite dans le panorama

Reverb

Part de réverbération (0 ... 127)

Ce paramètre permet de définir la part de réverbération du son utilisé. Plus la valeur est grande, plus grande est la réverbération ajoutée au son original.

Chorus

Part d'effet « chorus » (0 ... 127)

Vou puez regler l'intensite de I'effet au travers de ce parametre. Plus la valeur est grande, plus I'effet que voitre instrument MIDI ajoute au son original est intense.

Attack Time

Raccourcissement / rallongement de la durée de l'attaque (-64 ... 63)

L'on entend par durée de l'attaque le temps entre le début d'une note et l'atteinte de son intensité sonore maximale. L'effet de ce paramètre est fortement dépendant du son actuellément utilisé. Si vous avez sélectionné un instrument à percussion tel qu'un clavier, la durée de l'attaque ne peut pas être davantage raccourcie, vu qu'elle est déjà minimale dans ce cas. Ce paramètre présente un intérêt particulier dans le cas de sons, qui normalement ne se développement que très lentement, tels que les ditssons spatiaux ou « pad sounds »

Velocity Sense (VEL SENSE)

Sensibilité de l'attaque (0 ... 127)

Vou puez limiter la dynamique de votre instrument MIDI en diminuant la valeur du parametre regle. Dans le cas extréme, avec une valeur de 0, toutes les notes jouées par l'instrument MIDI sont restituées avec une intensité sonore égale, indépendamment de votre attaque. Vous obtiendrez la dynamique maximale avec une valeur de 127.

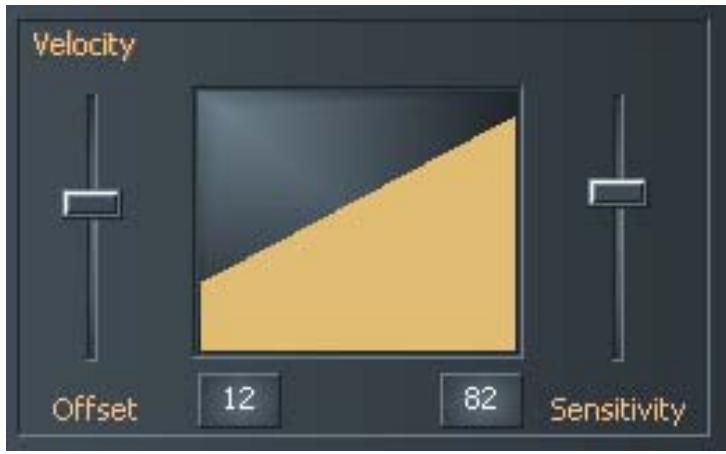

Velocity Offset (VEL OFFSET)

Velocity Offset (-64 ... +64)

Si, après avoir limité la dynamique (voir VEL SENSE) de votre instrument MIDI, celui-ci vous parfait désormais trop silencieux ou trop fort, vous pouvez à nouveau augmenter ou diminuer le volume sonore global à l'aide de ce paramètre. Vous apercevez encore un extrait de l'éditeur pour une meilleure compréhension.

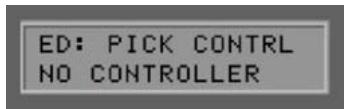

Pick Control

Contrôleur de « pick » (NO CONTROLLER, CONTROLxxx)

Dans ce sous-menu, vous avez la possibilité de relier le son actuel avec l'un des nombreux contrôleurs MIDI. Etant donné que l'AXON est capable de détecter la position d'attaque, il est ainsi possible de commander un effet de façon ciblée. Si vous définissez par exemple la valeur sur le contrôleur 1 (« modulation wheel »), vous pouvez simuler avec votre position d'attaque la molette de modulation sur un clavier.

D'autres effets intéressants peuvent être obtenus, par exemple avec CTRL 74 (filtre) ou CTRL 10 (« pan »). Appuyez sur la touche ENTER et Sélectionnez à l'aide des touches VALUE +/- un contrôleur approprié. La fonction du contrôleur est affichée en texte en clair sur l'afficheur. Dans le cas de contrôleurs non prédéfinis, un trait horizontal apparait à cet endroit. Avec les paramètres suivants, spécifiez la plage de valeurs, qui convient pour le contrôleur utilisé. La plage d'action du contrôleur se limite à une zone « pick split». (Votre AXON peut composer un maximum de trois zones « pick split», pour lesquelles vous pouvez théoriquement utiliser trois contrôleurs de pick différents). En principe, vous n'utilise aucun pick split supplémentaire pour un effet « pick control ». Pour cette raison, mettez les deux paramètres de préseLECTION PICKSPLIT1 et PICKSPLIT2 sur 0, sous peine de ne pas disposer de la totalité de la zone de pincement, entre le chevalet et le début du manche, et toujours seulement de la zone à l'intérieur d'un split de pick.

Pick Value 1 (PICK VAL1)

Valeur pick 1 pour contrôleur de pick (0 ... 127)

Si vous avez relié la zone de split via PICK CONTROL avec un contrôleur MIDI, indiquez avec ce paramètre la valeur de début pour le contrôleur. Plus vous vous déplacez de la position du chevalet de votre guitare en direction du manche, plus la valeur sortie vers le contrôleur MIDI passse progressivement à la valeur réglée pour PICK VAL2.

Pick Value 2 (PICK VAL2)

Valeur pick 2 pour contrôleur de pick (0 ... 127)

Si vous avez relié la zone de split via PICK CONTROL avec un contrôleur MIDI, indiquez avec ce paramètre la valeur de fin pour le contrôleur. Plus vous vous déplacez de la position du manche de votre guitare en direction du chevalet, plus la valeur sortie vers le contrôleur MIDI passse progressivement à la valeur réglée pour PICK VAL1.

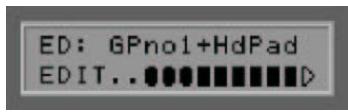

Modification de paramètres communs aux splits

Les paramètres de préselection traités jusqu'à présent se sont rapportés exclusivement aux différentes zones de split. Cependant, une préselection est également composée de paramètres de niveau supérieur, qui servent à la gestion des zones de split et à la description de caractéristiques communes. En outre, les transitions ou les points limites au sein des différents types de split sont ici définis. Vous accédez à ce niveau en appuyant, dans le mode PRESET (LED PRESET allumée) sur la touche EDIT. Si vous vous trouvez en ce moment encore dans le niveau des zones de split, appuyez deux fois sur la touche EXIT. A l'aide des touches PARAMETER +/-, vous pouvez selectionner les paramètres suivants, puis les modifier au moyen des touches VALUE +/- :

Preset Name

Pour pouvoir les retrouver plus facilement, vous devriez doter de noms exprissifs vos présélections créées par vous-même. Ces noms peuvent contenir jusqu'à 12 caractères. Appuyez sur la touche ENTER pour commencer avec l'édition du nom. Aprésent, le curseur saute au caractère suivant, qui peut être modifié avec les touches VALUE +/-. Les majuscules / minuscules ainsi que les caractères spéciaux sont supportés. La touche PARAMETER + permet de déplacer le curseur sur le caractère suivant. La touche PARAMETER - permet de déplacer le curseur sur le caractère précédent. Pendant la procédure d'édition, certaines touches situées en face avant de l'AXON sont attribuées à des fonctions spéciales :

La touche GLOBAL convertit la minuscule actuelle en majuscule, ou définit le caractère actuel sur « A »

La touche UTILITY convertit la majuscule actuelle en minuscule, ou definit le caractere actuel sur « a »
La touche CHAIN convertit le caractère actuel dans le premier caractère spécial disponible «!».
La touche PRESET convertit le caractère actuel en un espace.
La touche STORE contient une fonction INSERT, c.-à-d. copie les caractères à partir de la position actuelle du curseur d'une position vers la droite. Le dernier caractère est supprimé ou écrasé.
La touche EDIT contient une fonction DELETE, c.-à-d. le caractère se trouvant sur la position du curseur est supprimé et tous les caractères suivants sont décalés d'une position vers la gauche. Un espace est inséré complètement à droite.
La touche EXIT permet de quitter à nouveau l'éditeur de texte.

String Mode

Mode String (COM, SEP)

Le mode String définit l'attribution des cordes de votre guitare au canal de base MIDI (voir Global Parameter) :

Common Mode (COM)

Dans le mode « Common», toutes les cordes de votre guitare sont attribuées au seul canal de base MIDI. Pour éviter des conflits avec des notes encore résonnantes du même canal, aucune information de pitch bend n'est émise dans ce mode lorsque plus d'une note est jouée. Ainsi - même si c'est un peu limité - un jeu de soliste est possible. Si votre instrument MIDI peut uniquement être reçu sur un canal MIDI, vous devriez utiliser ce mode. De même, tous les programmes de séquenceur n'autorisent pas l'enregistrement simultané de plusieurs canaux. Dans ce cas aussi, vous devriez désirir ce mode.

Separate Mode (SEP)

Dans le mode « Separate », chaque corde de votre guitare est réservée à un canal MIDI propre (voir « Global Parameter »). Il s'agit du réglage autorisant le maximum de flexibilité. Les effets de pitch bend, tels que le tiré de corde, les glissés et les hammer-on, agissant seulement sur le canal, auquel la corde concernée est attribuée. Ainsi, ces techniques de jeu sont transmises sans restriction. Entre-temps, presque tous les instruments MIDI dispose de la faculté de receivevoir simultanément plusieurs canaux. Dès que cela est possible, vous devriez désoir ce mode.

Hold Mode (HOLDMD)

Mode Hold (COMMON, SEP..., LAYER..., ARPEG..., CNTRL..., STACK...)

Pendant le jeu, vous dispose de différents effets de « Hold», que vous pouvez déclencher au moyen de la pédale Hold. A cet égard, votre AXON supporte cinq modes de fonctionnement différents:

Common (COM)

Lorsque la pédale Hold est actionnée, aucune autre donnée MIDI n'est envoyée. Un accord préalablement joué est restitué sur votre instrument MIDI jusqu'à ce que vous relâchiez à nouveau la pédale Hold. Vous

réaliséz ainsi uneASF de fonction bypass, c.-à-d. tant que vous maintenez dans ce mode l'action sur la pedale Hold,voire AXON n'émettra aucune nouvelle donnée MIDI.

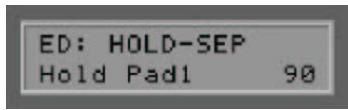

Separate (SEP)

Dans le mode de fonctionnement « Separate », vous disposez des canaux MIDI supplémentaires définis dans le Hold Channel (voir « Global Parameter »). Ainsi, vous pouvez par exemple superposer un solo sur un son spatial et vous accompagner vous-même de cette manière. Pour ce faire, Sélectionnez dans le sous-menu (ENTER) une préseLECTION de son spatial appropriée pour l'accompagnement. En actionnant la pédale Hold, jouez un accord puis relâchéz de nouveau la pédale Hold. A créé, l'accord est restitué en permanence, et vous pouvez continuer de jourer sur les canaux normaux. Si vous actionnez une nouvelle fois la pédale Hold, tous lessons qui résonnent à ce moment sont désactivés, et vous pouvez attaquer un nouvel accord. Vous accédez au mode de jeu normal en actionnant brièvement la pédale Hold, puis en la relâchant.

Les paramètres suivants peuvent être régés dans le sous-menu :

Preset

(1...256)

A l'aide des touches VALUE +/-, sélectionnez la préselection devant résonner sur les canaux auxiliaires après avoir actionné la pédale Hold.

Volume

(OFF, 0..127)

Pour obtenir un rapport équilibré entre la préselection principale (« main preset ») et la préselection hold (« hold preset »), vous avez la capacité de diminuier l'intensité sonore de la préselection hold. Les réglages dans la préselection hold elle-même ne sont pas modifiés.

Les propriétaires de l'AXON AX 100 mkII sont en mesure de restituer, parallèlement à la préselection hold, une série de phrase rythmique (« pattern » - série de batterie) (voir UTILITY MODE, EDIT SEQUENCE). Dès que vous actionnez la pédale Hold, la série de batterie est démarrée dans ce cas sur un canal MIDI séparé. La phrase rythmique est répétée jusqu'à ce que la pédale Hold est actionnée deux fois dans un bref intervalle (double-clic). Définissez le numéro de pattern 1...32 de la série de batterie, qui doit être jouée lors de l'actionnement de la pédale, ou mettez le paramètre sur OFF.

Vous pouze restituer, au lieu d'une série de batterie, une série de piste (« tracks ») complexe (voir UTILITY MODE, EDIT SEQUENCE) parallèlement à la préselection Hold. La série de pistes (sérieure de batterie) commence sur un canal MIDI séparé des que vous actionnez la pédale Hold. En appuyant deux fois à bref intervalle sur la pédale, la série de piste démarrée est prematurément interrompue. Autrement, celle-ci est restitué jusqu'à la fin définie. Définissez le numéro de piste 1...-8 de la série de batterie, qui doit être jouée lors de l'actionnement de la pédale, ou mettez le paramètre sur OFF. Veuillez notes que vous ne pouze utiliser qu'un type de série à la fois, c.-à-d. que lorsque vous fouvez utiliser une série de piste - le paramètre SEQ PATTERN doit être définir sur OFF.

Le tempo de la séquence peut être synchronisé au besoin en externe par une horloge MIDI (EXT / connecteur femelle MIDI IN) ou en interne par l'indication de BPM (Beats per Minute - battements par minute) entre 41 (très lent) et 240 (très rapide). Dans le cas d'une synchronisation externe (p. ex. par des claviers ou séquences de batterie MIDI), la sortie de la séquence n'intervient qu'à la réception des commandes MIDI Start/Sync.

Layer

Ce mode de fonctionnement vous permet de combiner deux présélections entre elles, c'est-à-dire vous pouvez jourer simultanément deux présélections. De cette manière, il est possible de réaliser dessons solo ou d'ensemble particulièrement volumineux. Dans le sous-menu (ENTER), sélectionnez une présélection appropriée, laquelle doit résonner en plus sur les canaux Hold. Tant que vous actionnez la pédale Hold, cette présélection est restituee conjointement avec la présélection normale. Àpres actionnement de la touche ENTER, il est possible, dans le sous-menu, de modifier les mêmes paramètres que ceux du mode « Separate » : PRESET, SEQ PATTERN, SEQ TRACK et SEQ TEMPO.

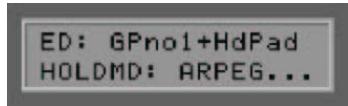

Arpeggiator (ARPEG)

Ce mode de fonctionnement met à votre disposition un arpégiateur performant, avec l'aide duquel vous pouvez quasiment vous accompagner vous-même. Contrairement au mode de fonctionnement SEP, avec lequel vous pouvez uniquement utiliser des accords maintainus pour l'accompagnement, des structures d'accompagnement plus complexes sont ici à votre disposition. Les notes jouées par vous lorsque la pédale Hold est actionnée sont regroupées dans une boucle et le contenu actuel de la boucle est restitué sur les canaux Hold. L'enregistrement de l'arpège est terminé lorsque vous relâchez la pédale Hold. Si à présent de nouvelles notes sont jouées, l'arpège enregistré en arrêté-plan (sur les canaux Hold) est joué indéfiniment, autrement l'arpège est arrêté. De cette façon, il est par exemple possible, après un nouvel actionnement de la pédale Hold, d'« alimenter » sans interruption un arpège en cours avec de nouvelles notes, afin de réaliser ainsi un changement d'harmonie. Pour arrêter un arpège, il suffit d'enforcer une fois, brièvement, la pédale Hold lors

de l'arpège en cours, sans jour une note. Les réglages de paramètres de l'arpégiateur définissant la manière dont les différentes notes sont restituées. Non seulement la série de notes peut être manipulée, elle peut par exemple également s'étendre sur plusieurs octaves. La caractéristique la plus intéressante de l'arpégiateur est certainement la quantification rythmique de la boucle de restitution avec une phrase rythmique entièrement programmable.

Appuyez sur la touche ENTER pour acceder au sous-menu de l'arpégiateur.

Preset

(1...256)

A l'aide des touches VALUE +/-, sélectionnez la préselection, dont les caractéristiques de son doivent restituer l'arpège après actionnement de la pédale Hold.

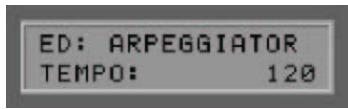

Tempo

(EXT., 41...240)

Le tempo de l'arpège peut être synchronisé au besoin en externe par une horloge MIDI (EXT / connecteur fé-melle MIDI IN) ou en interne par l'indication de BPM (Beats per Minute - battements par minute) entre 41 (très lent) et 240 (très rapide). Dans le cas d'une synchronisation externe (p. ex. par des claviers ou séquenceurs de batterie MIDI), la restitution de l'arpège n'intervient qu'à la réception des commandes MIDI Start/Sync.

ATTENTION: le tempo ici régèle est également valable pour le séquenceur!

Arpeggio Length (ARP. LENGTH)

(1...32)

Ce paramètre définit le nombre maximal de notes pour l'arpège. Pendant l'enregistrement, le contenu du tampon d'arpège est constamment délivré dans une boucle. Chaque note enregistrée conduit à une prolongation de la boucle, jusqu'à ce que la valeur régée dans ARP. LENGTH soit finalement atteinte. Si un nombre supérieur au nombre défini de notes est enregistré, la note la plus ancienne est à chaque fois remplaçée. Une boucle d'arpège peut containir un maximum de 32 notes.

Scan

Plusieurs fonctions sont disponibles pour la restitution d'une boucle d'arpège :

Dans la position ASSIGN, les notes sont jouées dans l'ordre, dans lequel elles ont ete enregistrées.
La position REVERSE fonctionne comme une pile et restitue les éléments dans l'ordre inverse.

■ RECYCLE restitue les notes dans un premier temps dans l'ordre normal ( comme ASSIGN). A l'atteinte de la fin de boucle, les notes sont restituées dans l'ordre inverse ( comme REVERSE). A l'atteinte du début, la séquence se repête une nouvelle fois.
En mode UP, les notes enregistrées sont restituees triees de façon croissant d'apres les hauteurs tonales, en mode DOWN triees de façon decroissant d'apres les hauteurs tonales.
Le mode UP/DOWN associe les deux derniers procédés.
■ Finalement, RANDOM fonctionne selon le principe du hasard et restitue les notes dans un ordre aléatoire.

Rhythm (RHTHM)

Ce paramètre permet d'utiliser des phrases rythmiques dans la boucle d'arpège. Selon la phrase sélectionnée, l'arpège est quantifié de façon rythmique :

1/16thSt:

Arpège classique. Décompose les notes enregistrées en staccato 1/16.

1/16thLg:

1/16 notes comme ci-dessus, cependant en legato.

1/8thSt:

Arpège avec tempo modéré. Décompose les notes enregistrées en staccato 1/8.

1/8thLg:

1/8 notes comme ci-dessus, cependant en legato.

1/4thSt:

Arpège lent. Décompose les notes enregistrées en staccato 1/4.

1/4thLg:

1/4 notes comme ci-dessus, cependant en legato.

1/2thSt:

Arpège très lent avec demi-notes (plus exactement : valeurs de note 1/4 avec pauses 1/4).

1/8Trpl:

Arpège avec tempo modéré. Décompose les notes enregistrées en triolets 1/8.

Les phrases rhythmiques BLUES 1 à HOUSE contiennent des directions stylistiques rhytmiques ou des grooves, qui ont ete accorded en usine et permectent d'interesants effets groove :

BLUES 1:

Rythme Blues. Convient particulièrement pour les accompagnements à la base.

BLUES 2:

Variante de la variante BLUES 1.

BOOGIE 1:

Boogie Groove. Convient particulièrement pour l'accompagnement à la base.

BOOGIE 2:

Variante de la phrase rythmique BOOGI 1.

DISCO 1:

Disco Groove, spécialement approprié pour l'accompagnement à la basse.

DISCO 2:

Autre variante DISCO.

ROCK:

Rock Groove pour l'accompagnement à la basse.

HOUSE:

Rythme House. Convient bien pour les riffs d'orgue.

Avec USER#1 à USER#16, vous pouvez quantifier l'arpège avec l'une parmi seize phrases rhythmiques créées par vous-même. A cette fin, sélectionnez l'une des phrases rhythmiques USER, puis appuyez sur la touche ENTER. Suite à cela, un éditeur de phrases rhythmiques apparait à l'affichage, avec lequel vous pouvez prédéfinir les valeurs temporelles des notes d'arpège.

Avec les touches PARAMETER +/- , vous pouvez déplacer le curseur sur la grille du tampon de phrases rythmiques. Vous pouvez définir la valeur temporelle se trouvant sur la position du curseur à l'aide des touches VALUE +/- . Un « < » à cet endroit indique la fin de la phrase rythmique. La phrase rythmique est répetée en continu entre le point de départ et le point final et pilote la restitution des valeurs des notes de l'arpège. Dans une phrase rythmique, vous pouvez utiliser un maximum de huit symboles différents de valeur de note (en cas de création avec l'éditeur de l'ordinateur, il n'y a pas de restriction à ce sujet). Le symbole LOOP « < » n'est pas concerné par cela. Pendant la procédure d'édition, certaines touches situées en face avant de l'AXON sont attribuées à des fonctions spéciales :

La touche STORE contient une fonction INSERT, c.-à-d. copie la phrase rythmique à partir de la position actuelle du curseur d'une position vers la droite. Le dernier symbole se trouvant à la fin de la phrase rythmique est supprimé ou écrasé.
La touche EDIT contient une fonction DELETE, c.-à-d. le symbole se trouvant sur la position du curseur est supprimé et tous les symboles suivants sont décalés d'une position vers la gauche. Un symbole LOOP « < » est inséré complètement à droite.

La touche EXIT permet de quitter l'éditeur de phrases rhythmiques.

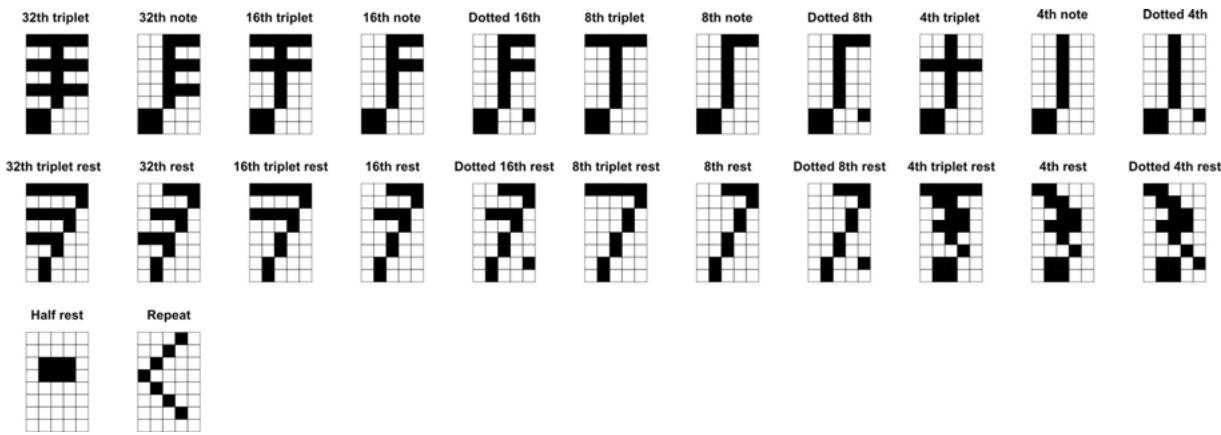

Representatons des valeurs de note à l'affichage

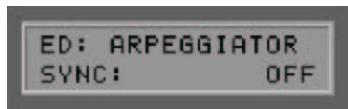

Sync

(ON, OFF)

Si, avec un réglage 'ON', un nombre inférieur de notes à celui indiqué dans LENGTH a été enregistré, la phrase rhythmique démarre après la sortie de la dernière note enregistrée et recommence au début avant le commencement de la valeur de note suivante.

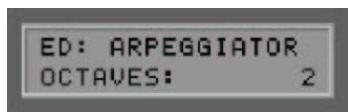

Octaves

(1...4)

Vou puez definir ici si l'arpège doit etre repete ares le passage de la boucle dans Ioctave immediatement supérieure. Si you entrez ici p.ex.un 2 ,I'arpège est dans un premier temps restituedans Ioctave normal, puis dans Ioctave immediatement supérieure. La valeur maximale est de 4 octaves. La valeur 1 restitue I'arpège uniquement dans le registre, dans lequel il a ete enregistré.

Repeats

(1...32)

Les différentes notes de l'arpège peuvent être répertées avec la valeur de ce paramètre. Si vous avez défini ici un « 1», chaque note sera restituée une fois. Des valeurs supérieures du paramètre font que les différentes notes seront restituées en conséquence plus fréquement. Chaque note peut être restituée jusqu'à 32 fois.

Velocity

(OFF, 0...127)

Si la valeur de ce paramètre est sur 'OFF', l'arpège est restitué avec la dynamique d'attaque enregistrée sur la guitare. En indiquant une valeur comprise entre 0 (silencieux) et 127 (fort), vous pouvez définir la dynamique des notes jouées sur une valeur fixe.

Edition de présélections HOLD

Pendant l'edition de HOLDMD : SEP..., HOLDMD: LAYER... et HOLDMD: ARPEG..., il existe la possibilité d'acceder directement aux réglage de paramètre de la préselection hold. Pour ce faire, appuyez sur la touche EDIT lors de l'affichage de la préselection hold. Dans la première ligne de l'afficheur apparait ensuite le texte 'HD: ' et, à présent, tous les paramètres peuvent êtreédités de la manière habituelle. La touche EXIT permet de revenir au point de départ respectif. L'affichage du nom de la préselection hold clignoteès lors que des paramètres ont été modifiés et pas encore enregistrés. La préselection hold modifiée peut être enregistrée à l'aide de la touche STORE, sous un nombre de préselection quelconque.

Controller (CNTRL)

Dans ce mode de fonctionnement, vous avez la possibilité d'affector la pédale Hold à un contrôleur MIDI quel-conque. En actionnant la pédale Hold, le contrôleur prédéfini est restitué avec la valeur maximale 127 (7Fh). Dès que vous relâchez la pédale Hold, le contrôleur est remis à 0. Des contrôleurs appropriés à cet égard peuvent être, par exemple, Sustain (64) ou Portamento (65). Àpès avoir appuyé sur la touche ENTER, vous pouvez définir dans le sous-menu les valeurs pour les paramètres suivants.

Hold Channel

(CNTRL0...119)

Selectionnez un contrôleur MIDI approprié, qui doit être restitué avec sa valeur maximale 127 lors de l'actionnement de la pédale Hold. La fonction du contrôleur est affichée en texte en clair sur l'afficheur de votre AXON.

L'effet est le même que dans le mode Hold LAYER. La différence resides simplement dans le fait que pour ce mode, la pédale Hold ne doit pas être actionnée explicitement. L'effet Layer est par conséquent toujours disponible. A part où, les même paramètres qu'en mode LAYER sont disponibles (voir également LAYER...)

Votre AXON vous offre la possibilité d'utiliser simultanément jusqu'à trois contrôleurs de molette différences :

AIX est la molette sur l'interface AIX 101 / 103
EXP1 et EXP2 sont les pédales, qui peuvent être raccordées sur la face arrêté de l'AXON.

A l'aide des touches VALUE +/-,appelez la molette souhaitation, à laquelle vous voulez attribuer un contrôleur MIDI, puis appuyez sur la touche ENTER. La première ligne d'affichage indique la molette que vous venez de selectionner, la deuxieme ligne indique le contrôleur auquel vous voulez attribuer cette molette. Sélectionnez à l'aide des touches VALUE +/- le type de contrôleur que vous souhaitez. Les noms des contrôleurs sont affichés en texte en clair. Les contrôleurs non prescrits selon la Specification MIDI sont affichés par « ----- ». Le réglage « NO CONTROLLER » fait qu'aucun contrôleur n'est attribué à cette molette ; ainsi, celui-ci n'a aucun

effet. Une application de ce réglage s'impose, par exemple, pour un arpège en cours, lorsque la préselection principale ne doit pas être influencée : réglez la préselection, qui est utilisée par l'arpège, de telle sorte que la molette agit, au niveau de l'interface AIX 101 / 103, sur un contrôleur de filtrte (n° 74). Pour la préselection principale, Sélectionnement à cet endroit, au lieu de « VOLUME 7», le réglage « NO CONTROLLER ». A créé, vous pouvez piloter continuèlement l'arpège en cours avec un effet de filtrte, sans que la préselection principale ne devienne plus silencieuse. La touche EXIT permet de revenir au menu principal.

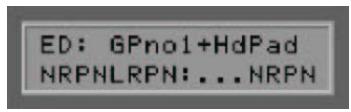

Non Registered Parameter Number / Registered Parameter Number (NRPN/RPN)

(NONE, NRPN, RPN)

De nombreux fabricants de synthétiseurs permettent la modification de caractéristiques sonores par le biais de dits numéroes RPN (Non Registered Parameter Number) ou numéros RPN (Registered Parameter Number). Les numéros RPN sont définis par la Specification MIDI, les numéros RPN sont dépendants du fabricant, c.-à-d. leur affectation doit être prélevée dans le manuel d'utilisation de l'appareil MIDI.

La procédure est la même pour les deux variantes : avec les contrôleurs NRPN-LSB et MSB ou RPN-LSB et MSB correspondants, un paramètre système est défini qui, une fois activé, peut être modifié avec le contrôleur n^6 (DATA ENTRY MSB) ou encore le contrôleur n^38 (DATA ENTRY LSB).

La procédure sur votre AXON est par exemple la suivante : vous avez relevé dans le manuel d'utilisation de votre synthétiseur, que le fabricant permet, par exemple, une commande de filtrer par le biais de numérons NRPN : MSB=01h et LSB=21h. Sélectionnez d'abord à l'aide des touches VALUE +/- le réglage : « NRPN/RPN » puis « NRPN », ensuite appuyez sur la touche ENTER. La première ligne de l'afficheur indique une nouvelle fois que vous étrent en train d'editor des numérons NRPN ou RPN. La deuxieme ligne indique les valeurs pour MSB et LSB. Le CURSEUR EST D'ABORD POSITIONné sur le champ MSB. Entrez ici la valeur 01h à l'aide des touches VALUE +/-. Avec les touches PARAMETER, positionnez le CURSEUR vers la droite, sur le champ LSB, puis entrez-y la valeur 21h. Ainsi, vous avez défini le nombre NRPN et défini que le contrôleur n° 6 (ou n° 38) peut agir sur un filtré. En tant que source pour le contrôleur n° 6 / n° 38, vous disposez aussi bien du pick control que de 3 molettes possibles. Si vous définissez, par exemple pour la molette, sur l'interface AIX 101 / 103 le contrôleur n° 6 (n° 38), vous pouvez influencer le son actuel de votre synthétiseur. Appuyez sur la touche EXIT pour quitter de nouveau le sous-menu.

Vous trouverez les contrôleurs NRPN utilisés de la carte son interne à la page 60.

Remarque : Nous déconseillons aux utilisateurs un peu moins expérimétrés l'utilisation des contrôleurs RPN, la sensibilité et l'accord du pitch bend pouvant être influencés de telle manière que votre AXON généraera des notes prétendues fausses.

Et encore une remarque pour les initiers : normalement, après une modification du contrôleur DATA ENTRY, les contrôleurs NRPN ou RPN, qui sont à la base, devraient de nouveau être remis à ZERO (7FH), c.-à-d. le contrôleur DATA ENTRY n'a alors plus d'effet. Notre AXON ne le fait pas, car la quantité de données MIDI augmenterait considérablement. Cependant, lors d'un changement de préselection ou en cas de modifications des contrôleurs NRPN/RPN eux-mêmes, ces contrôleurs sont remis à ZERO.

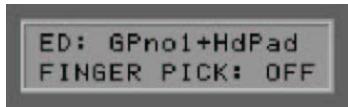

Finger Pick

(OFF, ON)

La détction de la hauteur tonale dans l'AXON convient idéalement pour l'utilisation avec un plectre. Malgré tout, il est possible d'obtenir également d'excellents résultats avec le finger-picking. Pour ce faire, mettez le paramètre sur « On ». Dans ce cas, les fonctions pick split et pick control ne sont toute fois plus disponibles. Pour cette raison, vérifie dans la préselection actuelle que vous n'utilise aucun pick split ou que le contrôleur de pick est désactivé (NO CONTROLLER).

String Split

String Split (diviseur de cordes) (1 ... 5)

Dans le cas d'un string split, vous indiquez à l'aide de ce paramètre la première corde du segment inférieur de cordes, c.-à-d. le début de la zone de jeu inférieure. Les valeurs numériques du paramètre se rapportent aux nombres de corde, la corde du MI aigu est définie en tant que numéro 1. Si vous définissez par exemple le string split sur 4, les deux cordes basses aigués (5 et 6) seront attribuées aux quatre cordes inférieures (1-4) de la zone de split inférieure.

Fret Split

Fret Split (diviseurs de cases) (0 ... 23)

Si vous utilisez un fret split dans votre préselection, indiquez avec ce paramètre la première case du segment de cases gauche, c.-à-d. le débit de la zone de jeu gauche (sur le graphique de l'AXON). Les valeurs numériques du paramètre se rapportent aux nombres de case, les cordes vides étant définies en tant que case 0. Si vous définiquee par exemple le fret split sur 4, les cases 1 à 3 (cordes vides incl.) sont attribuées à la zone de split de croite et les cases 4 jusqu'à la fin de la zone de jeu sont attribuées à la zone de split de gauche.

Pick Split 1 et 2

Pick Split (diviseur d'attaque) 1 et 2 (0 ... 99)

Si vous deviez faire usage des possibilités de pick split de votre préselection, ces paramètres définissant la largeur des différents segments d'attaque entre le chevalet et la position du manche. La zone d'attaque est divisée en 100 unités : 0 correspond au chevalet et 99 à la position du début du manche. Si vous avez partagé cette zone en 2 segments, le paramètre indique dans PICK SPLIT 1 le début de la zone d'attaque de droite. Si vous entrez ici par exemple 50, vous avez sépare la zone d'attaque en deux sections de taille identique. Si vous souhaitez partager la zone d'attaque en 3 segments, vous nevez encore définir dans PICK SPLIT 2 une valeur pour le début du 3ème segment. Vous obtenez trois sections de taille identique en mettant la valeur pour PICK SPLIT 1 sur 33 et la valeur pour PICK SPLIT 2 sur 66.

Chain Mode

Lors d'une performance sur scene, vous aimerez à coup sur changer fréquement vos préseLECTIONs programmesées. C'est pourquoi le mode Chain de votre AXON vous offre la possibilité de constituer des chaînes à partir de vos préseLECTIONs, qui pourront ensuite être appelées simplement dans l'ordre musical nécessaire. A cette fin, vous disposez de jusqu'à 32 « chain preset » (chaînes de préseLECTIONs), qui peuvent chacuneContaining jusqu'à 32 « preset steps » (pas de préselection). A l'aide des touches UP/DOWN de votre interface guitare, vous pouvez commuter les chaînes de préselections ou les différents pas de préselection, tandis qu'avac une pédale, il suffit de « naviguer » à travers les différents pas d'une chaîne. La pédale est raccordée au connecteur fémelle repéré par « Chain » sur la face arrière de votre AXON. En cas d'impulsion simple, la chaîne est commutée d'un pas en avant, en cas d'une impulsion double, d'un pas en arrêté. Dans le cas d'une combinaison de pédale et de touches UP/DOWN, il est possible d'activer de cette manière toutes les chaînes de préselections et pas de préselection de votre guitare.

Création de chaînes de préseLECTIONs

Appuyez sur la touche CHAIN se trouvant en face avant de votre AXON, puis sélectionnez à l'aide des touches VALUE +/- la chaîne de préselection 1....32 souhaïée. ÀpRES avoir appuyé sur la touche EDIT, vous pouvez commencer avec la programmation de la chaîne. Vous accédez aux paramètres suivants à l'aide des touches PARAMETER +/-

Chain Preset Name

(12 caractères max.)

Vouss pouvez attribuer à la châne de préselection un nom expressif (p. ex. le nom d'une chanson), auquel vous pourrez vous orienter ultérieurement. ÀpRES avoir appuyé sur la touche ENTER, sélectionnez les diffé-rents caractères au moyen des touches VALUE +/-. Avec les touches PARAMETER +/-, vous accédez à chaque fois au caractère suivant ou précédent. Un appui sur la touche EXIT vous permet de quitter le sous-menu d'attribution des noms. Comme pour toutes les fonctions d'édition de texte, vous disposez ici également des touches spéciales (A...Z, a...z, !...9, Space, Insert, Delete).

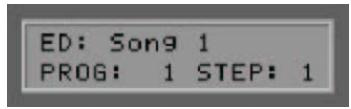

Preset

(1...256)

A l'aide des touches VALUE + / - , entrez le numero souhaite de la preselection, qui doit etre valable pour le pas actuel. Confirmez ensuite le numero de preselection avec la touche ENTER. Suite a cela, vous accedez automatique au pas suivant.

Step

(1...32)

Sélectionnez à l'aide des touches VALUE +/- le pas (« step ») actuel au sein de la chaîne. A gauche, vous apercevez la préselection, qui est attribuée au pas respectif. Si vous souhaitez insérer un pas de préselection dans une chaîne existante, appuyez simplement à l'endetrot concerné sur la touche STORE. ÀpREScê, un nouveau pas est inséré dans la chaîne et tous les pas suivants sont décalés d'un pas en arrêtre. A pésent, vous poupez définiR le numero de programme ou de préselection pour le pas. Par défaut, les valeurs du pas sont reprises à l'endetrot où la fonction INSERT a été exécutée. Vous poupez également supprimer un pas de préselection existant dans une chaîne. Sélectionnez le numero de pas concerné, qui doit être supprimé, puis appuyez sur la touche EDIT. Le pas actuel est à présent supprimé dans la chaîne et tous les pas suivants sont décalés d'un pas en avant.

Enregistrement de chaînes de pr séLECTIONs

Appuyez sur la touche EXIT pour quitter le mode CHAIN. Si vous avez effectué ici des modifications, une ligne clignotante sur l'afficheur vous indique que les données modifiées doivent encore être enregistrées. A cette fin, appuyez sur la touche STORE. Choisissez à présent àquel emplacement (1...32) les modifications doivent être enregistrées durablement. Lorsque vous appuyez sur la touche ENTER, les données sont enregistrées à l'emplacement actuel ou en cours d'edition ; toutefois, vous pouze aussi besoinir tout autre emplacement. Vous pouze aussi copier facilement des chaînes de présélections déjà créées, sur lesquelles vous ne procéderez qu'à quelques modifications. Si vous ne souhaitez pas accepter les valeurs modifiées et sauter l'enregistrement, appuyez une nouvelle fois sur la touche EXIT.

Utility Mode

Le mode UTILITY est activé en actionnant la touche UTILITY située en face avant de votre AXON. L'état du mode est affché par une LED allumée se trouvant à gauche de la touche UTILITY. A l'aide des paramètres Utility, vous pouvez définir certains régages pour l'affichage de votre AXON. De plus, vous disposez dans ce mode de fonctions pour le chargement et l'enregistrement MIDI (SYSEX), avec lesquilles vous pouvez, par exemple, exporter et gérer de nombreux régages de paramètres de votre AXON sur un ordinateur. Mais comme d'habitude, cela va plus vite avec l'éditeur. En outre, ce mode contient de nombreux régages pour les séquences de batterie.

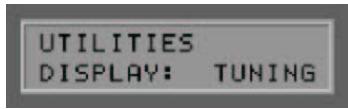

Display

Instrument de contrôle pour l'affichage (TUNING, LEVEL)

Vou puez définir ici quel instrument de contrôle doit être affché en permanence en mode PRESET dans la moitié inférieure de l'afficheur :

Tuning

Si vous définissez le paramètre d'affichage à cette valeur, votre AXON vous affichera dans la moitié inférieure de l'afficheur un diapason de guitare, avec lequel vous pourrez surveiller l'accord correct de votre instrument pendant le jeu. Accordez chaque corde, jusqu'à ce que le trait sous la flèche se trouve au centre de l'échelle. Si le paramètre Tune Base est mis à 0, la flèche centrale d'un étalonnage d'accord correspond à 440 Hertz.

Level

Cette valeur provoque l'affichage dans la moitié inférieure de l'afficheur d'un vumètre (LEVEL) en lieu et place du diapason. La position des barres correspond à la position des différentes cordes. La hauteur de l'affichage du niveau vous permet de dire les valeurs dynamiques des cordes jouées.

Soundnames

Type d'affichage pour les noms de son (NUM, GM, WXT)

L'AXON peut représentier de différentes manières à l'affichage les préseLECTIONs de son ou les timbres acquistiques utilisés :

NUM

Tous lessons ou timbres acoustiques sont gérés numériquement sous la forme d'un numero de programme et d'une banque MIDI. Une banque MIDI contient jusqu'à 128 nombres de programme. En divisant la banque MIDI en une part de données MSB (Most Significant Byte) et LSB (Least Significant Byte), il est possible de gérer jusqu'à 128 x 128 banques MIDI. Utilisez ce réglage lorsque le module son que vous utilisez ne dispose pas du standard GM (General MIDI).

GM

Lessons ou timbres acoustiques sont gere s conformement au standard GM (General MIDI). Les nom des timbres acoustiques utilisés sont representés en texture en clair sur l'afficheur. comme le standard GM ne dispose que de 128 timbres acoustiques, certains fabricants de modules son compatibles GM ont implémentés plusieurs kits, qui peuvent etre selectionnés par le biais de banques MIDI. L'AXON divise la banque MIDI en une part de données MSB (Most Significant Byte) et LSB (Least Significant Byte), ce qui lui permet d'adresser jusqu'à 128× 128 kits GM. Utilisez ce reglage lorsque le module son, que vous utilisez, est compatible GM.

WXT

Lessons ou timbres acoustiques sont affichés et selectionnés au moyen des noms de la carte son WAVE XTABLE interne. Cette carte son contient 492 sons et 12 kits de batterie. Pour une recherche rapide, lessons sont triés en 21 groupes.

La sclection des banques MIDI s'effectue automatiquement avec ce réglage. Une sclection manuelle des banques MIDI devient ainsi inutile.

Vitesse de réponse du double cliac (1..20)

Ce paramètre vous permet de définir l'intervalle de temps, pendant lequel un double appui (appele double cli) doit intervenir sur l'une des deux pédales, afin d'être reconnu en tant que tel. Rappelez-vous que vous pouvez revenir en arrêté d'un pas avec un actionnement double rapide de la pédale Chain, ou arrêté le séquenceur de batterie avec un actionnement double de la pédale Hold.

Transmit SysEx (XMIT SYSEX)

Envoyer des données exclusives du système

Ce sous-menu vous permet d'envoyer tous les importants régles de paramètres de votre AXON via MIDI. Le destinataire peut être un ordinateur doté d'un logiciel ajustat (p. ex. un programme séquenceur) ou un autre AXON AX 100 mkII. Une autre possibilité consiste à exporter les nombreux régles sur un ordinateur,

de les généran groupes et, au besoin, de les recharger. De cette maniere, vous pouvez creer, par exemple, une bibliothèque de préseLECTIONs personnelle. Appuyez sur la touche ENTER, puis sélectionnez à l'aides des touches PARAMETER +/- la zone de données, que vous souhaitez envoyer. Utilisez les touches VALUE +/- pour sélectionner des zones isolées déterminées.

Le transfert démarre lorsque vous appuyez une nouvelle fois sur la touche ENTER. Le transfert est terminé lorsque, après un certain temps, le message READY apparait sur l'afficheur.

TOTAL DUMP

Ce paramètre permet d'envoyer l'ensemble des régliages de paramètres de l'AXON sous la forme d'un grand « dump ».

PRESET... (ALL, 1...128)

Vouss pouvez ici sélectionner si toutes les 128 présélections USER ou seulement des présélections isolées doivent être envoyées.

CHAIN... (ALL, 1...32)

Envoie toutes ou des chaînes de présélections isolées.

ARP-PATTRN... (ALL, 1...16)

Envoie les phrases rythmiques créées pour l'arpégiateur, soit toutes, soit seulement les phrases individuelles que vous spécifiez.

Envoie les séquences de batterie programmées, soit complètement, soit séparément selon les phrases ryth-miques et les pistes.

Receive SysEx

Recevoir les données exclusives du système

ON

L'AXON est pré à receivevoir les données SysEx sur la connexion MIDI IN. Ce réglage doit être sélectionné en cas d'utilisation de l'éditeur.

OFF

Toutes les données SysEx reçues sont ignorées.

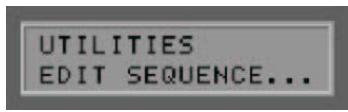

Edit Sequence

Editor une série de batterie...

Voues avec la possibilité de programmer des séquences de batterie, qui pourrait ensuite être appelées en mode PRESET à l'aide de la pédale Hold. Il est fait la distinction entre une série de phrase rythmique et une série de piste. Une phrase rythmique est composée d'un maximum de 16 pas individuels (« steps »), qui se répartissant selon des zones temporelles égales au sein de la phrase rythmique. Vous avez à présent

la possibilité de sélectionner jusqu'à 4 instruments de percussion issus d'un kit de batterie quelconque, qui peuvent se déclencher au sein des étapes. Ceci peut se produit selon 3 degrés dynamiques différents. L'éditeur permet de creer jusqu'à 32 phrases rythmiques. Vous pouvez ensuite utiliser les phrases rythmiques programmes dans une série de piste, qui gère le déroulement des phrases rythmiques d'après vos spécifications. A cette fin, vous disposez de jusqu'à 32 pas de programme, dans lesquels vous pouvez combiner dans un ordre quelconque ou même faire répéter les phrases rythmiques.

Appuyez sur la touche ENTER pour acceder au menu du séquenceur de batterie.

Tempo

Le tempo du séquenceur de batterie peut être synchronisé au besoin en externe par une horloge MIDI (EXT / connecteur femelle MIDI IN) ou en interne par l'indication de BPM (Beats per Minute - battements par minute) entre 41 (très lent) et 240 (très rapide). Dans le cas d'une synchronisation externe (p. ex. par des claviers ou séquenceurs de batterie MIDI), la restitution n'intervient qu'à la réception des commandes MIDI Start/Sync. Le tempo ici régle est écrasé par le tempo de la préselection et ne sert ici qu'à des fins d'édition de séquences.

Volume

Volume sonore (0 ... 127)

Le séquenceur de batterie dispose d'un réglage séparé du volume sonore. Avec la valeur de ce paramètre, vous pouvez adapter le volume sonore du séquenceur de batterie aux conditions restantes.

Reverb Send

Part de réverbération (0 ... 127)

La part d'effet de réverbération pour le séquenceur de batterie peut être régée séparément. Réglez le paramètre VOLUME au moyen des touches VALUE +/- à la valeur souhaitée. Choisissez 0 lorsque vous n'avez pas besoin de réverbération pour les instruments de batterie.

Chorus Send

Part de chorus (0...127)

Définissez la part d'effet chorus pour la restitution des instruments de batterie. Mettez ce paramètre à 0 si les séquences de batterie ne doivent restituer aucun effet chorus.

Mode

Mode de fonctionnement (PATTERN, TRACK)

Comme déjà évoqué, votre AXON dispose de deux possibités distinctes pour restituer des séquences de batterie. Vous pouvez appeler des phrases rhythmiques individuelles ou des pistes complètes, qui contiennent plusieurs phrases rhythmiques. Avec ce paramètre, vous pouvez définir dans quel mode de fonctionnement les séquences de batterie sont restituées.

Pattern

A l'aide de ce sous-menu, vous accedez à l'éditeur de phrases rythmiques. Il est possible de créé jusqu'à 32 phrases rythmiques, qui peuvent être restituées individuellement ou regroupées, dans l'éditeur de pistes, en des séquences de piste complètes. A l'aide des touches VALUE +/-, Sélectionnez le numéro de phrase rythmique souhaité, puis appuyez sur la touche ENTER, afin de commencer la programmation d'une phrase rythmique.

KIT

Sélection de l'instrument de batterie (Jazz Kit, Brush Kit,...)

Vou puez selectionner ici le kit de batterie, qui doit etre utilise dans les phrases rthmiques de batterie.

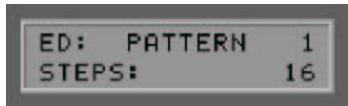

Steps

Pas (1...16)

Vou puez définir ici le nombre de pas 1/16 au sein d'une phrase rythmique. Il est possible d'attribuer ultérieurement, à chaque pas, jusqu'à quatre instruments de batterie résonnant simultanément selon trois degrés de dynamique sélectionnables. Une valeur de 12 correspond, par exemple, à un trois-quart de temps.

Instruments (1...4)

Sélectionnez un instrument quelconque dans la liste du kit de batterie configuré, puis démarrez le processus d'édition (touche ENTER). Sur la moitié inférieure de l'afficheur de votre AXON apparait à présent une ligne pointillée avec un curseur qui, en fonction des pas individuels indiqués dans STEPS, peut être déplace en avant et en arrêté sur la ligne (touches PARAMETER +/-). Utilisez cette touche VALUE + pourmettre un accent sur la position de pas concernée. Ceci est représenté par une petite barre sur la position du pas.

En appuyant plusieurs fois sur la touche VALUE +, vous pouvez forcir l'accent, ce qui est représenté par une barre plus grande. Inversement, vous pouvez à l'aide de la touche VALUE - faibrir un accent existant, ou le supprimer complètement de la phrase rhytmique.

Lorsque vous avez terminé la programmation de l'instrument de batterie, appuyez sur la touche EXIT. A pré-sent, vous pouvez répéter la procédure pour trois autres instruments de batterie, qui doivent être utilisés tous les trois au sein d'une phrase rythmique.

Un nouvel appui sur la touche EXIT vous permet de quitter l'éditeur de phrases rythmiques. La modification d'une phrase rythmique est signalée par un affichage clignotant. La touche STORE permet d'enregistrer la phrase rythmique.

Track

A l'aide de ce sous-menu, vous accedez à l'éditeur de piste pour les séquences de batterie. Il est possible de créé jusqu'à 8 pistes, qui peuvent être appelées au sein d'une préselection à l'aide de la pedale Hold. Une série de piste se compose de jusqu'à 32 pas, dans lesquels vous pouvez combiner dans un ordre quel-conque ou même faire répéter les phrases rythmiques, que vous avez programmées. A l'aide des touches VALUE +/-, Sélectionné le numéro de piste souhaité, puis appuyez sur la touche ENTER, afin de commencer la programmation d'une piste. Un appui sur la touche EXIT permet de quitter l'éditeur de piste.

Step (ST)

(0...31)

Indiquez ici le numero de pas de la sequence de piste. Les differents pas sont ulterieurement passés en revue dans l'ordre. Un maximum de 32 pas sont disponibles.

Count (C)

(0...99)

Avec la valeur de ce paramètre, vous indiquez combien de fois la phrase rythmique doit être utilisée ou répétable au sein des pas indiqués dans ST. La valeur 1 restitue la phrase rythmique une seule fois. Des valeurs supérieures répètent la phrase rythmique en conséquence. Avec la valeur 0, vous marquez la fin d'une série de piste. Le séquenceur de batterie interrompra automatiquement à cet endroit la restitution de la piste.

Pattern (PT)

(1...32)

Selectionnez la phrase rythmique, qui doit être restituée sur le nombre de pas régle dans ST. La modification d'une piste est signalée par un affichage clignotant. La touche STORE permet d'enregistrer la piste.

ADC Monitor (ADC MON)

Cette option vous donne une vue d'ensemble sur le convertisseur (ANALOG/DIGITAL CONVERTER) de votre AXON. Lorsque vous appuyez sur la touche ENTER, vous pouze suivre les données HEX numériées, que l'AXON générale à partir des signaux de corde analogiques. Vous pouze utiliser cette fonction à des fins de diagnostic, pour par exemple détecter un défaut du cable de raccordement entre l'interface guitare et l'AXON.

L'éditeur de l'ordinateur

Comme vous avez certainement pu le constater, il n'est pas si simple de conserver une vue d'ensemble avec autant de possibilités. L'éditeur fourni simplifie tout de suite ce problème, vu qu'il permet l'accès direct à tous les paramètres de l'AXON AX 100 mkII affichés à l'écran. Tout ce dont vous avez besoin est un ordinateur (PC ou MAC) doté d'une interface MIDI (la plupart du temps intégrée sur la carte son).

Installation sous Windows

1. Une fois que vous avez inséré le CD AXON fourni dans votre lecteur, le logiciel AutoDemarrer démarre automatiquement. Si le programme AutoDemarrer ne s'ouvre pas, vous pouze le lancer manuellement en double-cliquant sur « Autorun.exe » dans le réseau racine du CD.
2. Choisissez la langue souhaïée, puis, dans le menu suivant : « AXON AX 100 mkII». L'assistant d'installation démarre.
3. Commencez par désir la langue souhaïée pour l'assistant d'installation, puis cliquez sur « Suivant » pour poursuivre l'installation. L'assistant d'installation (« InstallShield Wizard ») vous avertit qu'il est pré à procéder à l'installation.
4. La fenêtre suivante permet d'indiquer la destination pour l'installation. Si vous préférez un autre dossier, cliquez sur « Change »
5. Cliquez sur « Finish » pour terminer l'installation.
6. Le logiciel doit être démarré sous Demarrer \ Programmes \ TerraTec \ AXON Editor.

Installation sous MAC OS X

1. Vous trouvrez sur le CD, sous Editor\MAC, le fichier d'installation : AXON_AX_100_Editor_Vxxx pkg.
2. Lancez l'installation en double-cliquant sur le fichier. L'assistant d'installation démarre.
3. A prisent, selectionnez le repertoire cible pour l'installation.
4. Suite à cela, l'éditeur est installé sur votre système et peut être démarré sous Systeme\Programmes.

Attention! A ce stade, nous ne reviendrons pas sur chaque fonction, vu qu'elles sont identiques avec l'utilisation de l'AXON et qu'elles peuvent etre consultees dans les pages precedentes.

Veuillez lore attentivement les chapitres correspondants, ensuite l'utilisation de l'éditeur s'expliquera d'ellemme. Les différences d'utilisation ou les extensions seront bien evidemment expliquées.

Global

Pour travailler avec l'éditeur, vous doivent restorer l'AXON AX 100 mkII avec une interface bidirectionnelle MIDI, c.-à-d.:

MIDI In AXON avec MIDI Out de votre interface et
MIDI Out AXON avec MIDI In de votre interface.

Après avoir établi la liaison, Sélectionnez dans l'éditeur, sous Global -MIDI I/O, les ports MIDI de votre ordinaire, puis cliquez sur « Connect ». Une petite fenêtre apparait et la case à cocher sous AXON signale « Connected ». A présent, l'éditeur est entièrement opérationnel et vous pouvez ainsi « télécommander » tous les paramètres de l'AXON AX 100 mkII en temps réel, et écouter directement le résultat.

Ainsi, la gestion, l'edition et l'enregistrement des 500 sons dans les 128 emplacements de mémoire ne sont qu'un jeu d'enfant.

Particularités :

Sensitivity - Bouton Link : permet de relier tous les 6 curseurs entre-eux et de les déplacer comme un seul curseur.
SysEx File - Bouton Load & Save : permet d'importer et d'exporter les données SysEx. Il est possible d'importer tous les format SysEx à partir du micrologiciel AXON 2.00.

Presets

Sur cette page sont gérés tous les paramètres, qui sont disponibles pour la création de préseLECTIONs, tels que sélection de sons, fonctions Hold, réglages de l'arpégiateur et du séquenceur, etc.

Particularités :

Un split est déclenché par le biais du bouton « Split at » et, dans notre exemple de string split, est représenté comme suit :

A partir de maintainant, les réglages ne se rapportent plus qu'aux 3 cordes basses. Si l'on passé maintenant au split 2, l'affichage est inversé et les réglages se rapportent désormais aux cordes aigués.
Le bouton « Merge with » permet de supprimer à nouveau le point de split. Avec ce bouton, une zone divisée peut de nouveau être fusionnée avec une autre.
Pour éoperator des présélections, celles-ci doivent d'abord etre activées au moyen du bouton « Get Preset » dans l'éditeur, puis peuvent de nouveau etre enregistrées avec « Save to » sur l'un des 128 emplacements de mémoire.

Arpeggiator / Sequencer

Voussouspoucepedeciàde nombreuxreglagessur l'arpégiateur et lessequenceur.

Chains

CC Defaults

MIDI Mapping

Annexe

Factory Reset / Restauration des réglages usine

Maintenez appuyé les touches PRESET et EXIT pendant la mise sous tension de l'appareil. Tous les réglages sont remis à leur valeurs d'usine. comme cela concerne également les préseLECTIONs, enregistrez-les au pré-alable avec l'éditeur, etc. (voir SysEx)

Présélections d'usine

Les emplacements de mémoire 129 - 256 ont été affectés avec des préseLECTIONs d'usine préprogrammées, afin que vous puissiez vous faire une idée du grand nombre de paramètres de jeu possibles. Vous pouvez aussi utiliser les préseLECTIONs d'usine pour procéder à des expériences personnelles et les adapter entièrement d'après vos souhaits et votre imagination. Les préseLECTIONs d'usine modifiées peuvent être enregistrées en un emplacement quelconque de la zone USER (1...128).

Dépannage

Pas de sortie sur l'appareil MIDI externe.

Question : Lorsque je joue sur ma guitare, l'AXON réagit avec l'affichage des hauteurs tonales ou du niveau de corde sur l'afficheur, mais l'appareil MIDI ne restitue pas de signal.

Source d'erreur possible : câblage / configuration

Solution :

Assurez-vous que le cable MIDI est raccordé (de la connexion MIDI OUT à votre AXON vers la connexion MIDI IN de votre synthétiseur).
Les canaux MIDI des deux instruments doivent etre correctement configurés.
Le synthétiseur doit être en mode multi-timbral.
Assurez-vous que les câbles audio entre votre synthétiseur et l'amplificateur sont correctement raccordés et intacts.

Le tire de corde ne fonctionne pas correctement.

Question : Lorsque j'attaque une corde, j'entends certes la bonne note, mais le hammer-on, le pull-off et le tiré de cordes ne fonctionnent pas comme prévu.

Source d'erreur possible : les réglages du pitch bend dans l'AXON et de l'appareil MIDI externe ne coincident pas ou la quantification de hauteur tonale est activée.

Solution :

Assurez-vous que le réglage Pitchbend Range de l'appareil MIDI externe coïncide avec les réglages effectuels dans l'AXON (GLOBAL MODE).
Vérifie que la valeur QUANTIZE dans le split de préselection (PRESET MODE) est sur AUTO ou sur OFF.

Certaines notes sont fausses.

Question : Lorsque je joue sur la guitare, les notes que j'entends sont partiellement ou meme totally fausses.

Source d'erreur possible : probleme d'accord.

Solution :

Accordez votre guitare d'après l'aide « Tuning » de l'AXON. Si vous voulez accorder l'AXON avec la guitare, utilisez la fonction Tune-Base du mode GLOBAL.
Il se peut que la fonction de transposition du split de préselection soit activée par erreur. Désactivez la transposition (mode PRESET).
En outre,Vote appareil MIDI peut etre accorded ou transposede autrement.Reglez les parametes correspondants aux bonnes valeurs.

Volume de corde différent

Question : Une ou plusieurs cordes résonnent trop faiblement/fortement comparée(s) à d'autres.

Source d'erreur possible : la sensibilité des différentes cordes n'est pas correctement régée.

Solution :

■ Essayez de régler à nouveau la sensibilité des cordes problématiques dans l'AXON. (-> GLOBAL/GUITAR)

Importantes différences de dynamique entre les notes

Question : Pour certains sons, il existe des différences de dynamique fortement irritantes entre les différentes notes.

Source d'erreur possible : problèmes avec les paramètres d'attaque.

Solution :

• Les réglages de dynamique d'attaque dans l'AXON devraient coïncider avec le son correspondant de l'appareil MIDI externe. Essayez de réduire le paramètre de sensibilité d'attaque dans le split de préseLECTION (mode PRESET) et augmentez le paramètre Velocity-Offset.

Sons incorrects

Question : Lessons affiches sur l'afficheur de I'AXON ne coincident pas avec lessons que j'entends sur I'ap-. pareil MIDI externe.

Source d'erreur possible : l'appareil MIDI externe ne fonctionne pas en mode General MIDI ou ne supporte pas ce mode.

Solution :

• Configurez votre apparéil MIDI externe en mode GM. Si vous apparéil externe ne supporte pas ce standard, réglez le paramètre Soundnames sur « NUM ». Vous pourrez ensuite sélectionner numériquement les programmes de son souhaités, par le biais de la banque MIDI.

Preset list

Style

Nr.

Name

Holdmode

Control/Preset

Split 1

Instrument

Transpose

Quantize

Misc

Split 2

Instrument

Transpose

Quantize

Misc

Piano

1

GrandPiano

Control

Damper Pedal On/Off

-

Grand Piano Wide

Trigger

-

2

PianoMellow

Control

Damper Pedal On/Off

-

Grand Piano Mellow

Trigger

-

3

ElectGrand

Control

Damper Pedal On/Off

-

Electric Grand

Trigger

-

4

Big Stage

Control

Damper Pedal On/Off

-

The Big Stage

Trigger

-

5

PianoString

Control

Damper Pedal On/Off

-

Grand Piano & Stereo Strings

Trigger

-

6

E-Piano1

Control

Damper Pedal On/Off

-

Electric Piano 1

Trigger

-

7

EPianoTrem

Control

Damper Pedal On/Off

-

Electric Piano 1 Tremolo

Trigger

-

8

E-Piano2

Control

Damper Pedal On/Off

-

Electric Piano 2

Trigger

-

9

E-Piano2 FX

Control

Damper Pedal On/Off

-

Electric Piano 2 Chorus

Trigger

-

10

Clavichord

Control

Damper Pedal On/Off

-

Clavichord

Trigger

-

Organs

11

Organ 1

Control

Modulation Wheel

-

Drawbar Organ 1

Trigger

-

12

Organ 2

Control

Modulation Wheel

-

70s Organ

Trigger

-

13

RockOrgan

Control

Modulation Wheel

-

Rock Organ

Trigger

-

14

RockRotary

Control

Modulation Wheel

-

Rock Rotary

Trigger

-

15

ChurchOrgan

Control

Modulation Wheel

-

Church Organ

Trigger

-

16

Hitchcock

Control

Modulation Wheel

-

Hitchcock Organ

Trigger

Attack -6

-

17

Accordion

Control

Modulation Wheel

-

Accordion

Trigger

Attack -7

-

Guitars

18

A-Guitar 1

Seperate

128: Hold Pad

-

Nylon Guitar 2

Off

-

19

A-Guitar 2

Seperate

128: Hold Pad

-

Nylon Guitar Wide

Off

-

20

AGuitar&Pad

Control

Modulation Wheel

-

Ocean Memories

Off

-

21

JazzGuitar

Arpeggior

24: JazzRhythm

-

Jazz Guitar Amp

Off

-

22

Nylon&Steel

Seperate

128: Hold Pad

-

Nylon & Steel

Off

-

Basses

23

AcouBass

Seperate

25: FingerBass

-

Acoustic Bass

-12 Off

-

24

JazzRhythm

Seperate

128: Hold Pad

-

Jazz Rhythm

-12 Off

-

25

FingerBass

Seperate

26: PickBass

-

Finger Bass

-12 Off

-

26

PickBass

Seperate

28: SlapBass

-

Pick Bass

-12 Off

-

27

Fretless

Seperate

25: FingerBass

-

Fretless

-12 Off

-

28

SlapBass

Seperate

25: FingerBass

-

Slap Bass 1

-12 Off

-

Strings

29

Violin

Seperate

127: String Pad

-

Violin

+12 Off

Attack -20

-

30

Viola

Seperate

127: String Pad

-

Viola

Off

Attack -20

-

31

Cello

Seperate

127: String Pad

-

Cello

-12 Off

Attack -20

-

32

Contrabass

Seperate

127: String Pad

-

Contrabass

-12 Off

Attack -30

-

33

TremStrings

Seperate

128: Hold Pad

-

Tremolo Strings

Off

Attack -30

-

34

Harp

Seperate

127: String Pad

-

Harp

Trigger

-

35

Enya's

Seperate

128: Hold Pad

-

Enya's Garden

Trigger

-

36

Eden's

Seperate

128: Hold Pad

-

Eden's Garden

Trigger

-

37

Strings 1

Seperate

128: Hold Pad

-

Strings Wide Pan

On

Attack -20

-

38

Strings 2

Seperate

128: Hold Pad

-

Slow Strings

On

Attack -40

-

39

SynthString

Seperate

128: Hold Pad

-

Synth Strings 1

On

Attack -20

-

Brass

40

Trumpet

Control

Modulation Wheel

-

Trumpet

Trigger

-

41

Trombone

Control

Modulation Wheel

-

Trombone

Trigger

-

42

Tuba

Control

Modulation Wheel

-

Tuba

Trigger

Attack -30

-

43

French Hom

Control

Modulation Wheel

-

French Horn Solo

Trigger

Attack -40

-

Reed

44

SopranSax

Seperate

127: String Pad

-

Soprano Sax

Off

Attack -64

-

45

AltoSax

Seperate

127: String Pad

-

Alto Sax

Off

Attack -64

-

46

Oboe

Seperate

127: String Pad

-

Oboe

+12 Trigger

-

47

EnglishHorn

Seperate

127: String Pad

-

English Horn

Trigger

Attack -30

-

48

Bassoon

Seperate

127: String Pad

-

Bassoon

Trigger

Attack -25

-

49

Clarinet

Seperate

127: String Pad

-

Clarinet

Trigger

Attack -20

-

Pipes

50

Piccolo

Seperate

127: String Pad

-

Piccolo

+12 Trigger

Attack -20

-

51

Flute

Seperate

127: String Pad

-

Flute

Trigger

Attack -20

-

52

Pan Flute

Seperate

127: String Pad

-

Pan Flute

Trigger

Attack -20

-

53

Bottle

Seperate

127: String Pad

-

Bottle

Trigger

Attack -20

-

Chrom. Perc.

54

Celesta

Seperate

127: String Pad

-

Celesta

Trigger

-

55

Vibes

Seperate

127: String Pad

-

Vibes

Trigger

-

56

Marimba

Seperate

127: String Pad

-

Marimba

Trigger

-

57

Xylophone

Seperate

127: String Pad

-

Xylophone

Trigger

-

58

TubularBell

Seperate

127: String Pad

-

Tubular Bells

Trigger

-

Ethnic

59

Sitar

Seperate

128: Hold Pad

-

Sitar

Trigger

-

60

Tamboura

Seperate

128: Hold Pad

-

Tamboura

Trigger

-

61

Koto

Seperate

128: Hold Pad

-

T Koto

Trigger

-

62

Kanoon

Seperate

128: Hold Pad

-

Kanoon

Trigger

-

63

Kalimba

Seperate

128: Hold Pad

-

Kalimba

Trigger

-

64

Shamisen

Seperate

128: Hold Pad

-

Shamisen

Trigger

-

Synth Lead

65

Square Lead

Separate

128: Hold Pad

-

Square Lead 2

Off

-

66

MunchSquare

Separate

128: Hold Pad

-

Munch Square

Off

-

67

Saw Lead

Separate

128: Hold Pad

-

Saw Lead

Off

-

68

SeqAnalog

Separate

128: Hold Pad

-

Seq Ana

Off

-

69

Big Lead

Separate

128: Hold Pad

-

Big Lead

Off

-

70

Fifth Lead

Separate

128: Hold Pad

-

Fifth Lead

Off

-

71

The Source

Separate

128: Hold Pad

-

The Source

Off

-

72

Oberheim

Separate

128: Hold Pad

-

Oberheim

Off

-

73

Dewire Lead

Separate

128: Hold Pad

-

Dewire Lead

Off

-

74

PercSquare

Separate

128: Hold Pad

-

Percussive Square

Off

-

Synth Pad

75

Warm Pad

Control

Damper Pedal On/Off

-

Warm Pad

Off

Attack -20

-

76

Thick Pad

Control

Damper Pedal On/Off

-

Thick Pad

Off

Attack -20

-

77

SuperAnalog

Control

Modulation Wheel

-

SuperAnalog

Off

Attack -20

-

78

Horn Pad

Control

Modulation Wheel

-

Horn Pad

Off

Attack -20

-

79

PolySynTPad

Control

Damper Pedal On/Off

-

Poly Synth Pad

Off

Attack -20

-

80

AnalogPad

Layer

127: String Pad

-

Ana Pad

Off

Attack -20

-

81

Glass Pad

Separate

128: Hold Pad

-

Glass Pad

Off

Attack -20

-

82

Bowed Glass

Separate

128: Hold Pad

-

Bowed Glass

Off

Attack -20

-

83

Silona Pad

Control

Brightness

-

Silona Pad

Off

Attack -20

-

84

Cold Space

Separate

128: Hold Pad

-

Cold Space

Off

Attack -20

-

Synth Effects

85

HarmoRain

Separate

127: String Pad

-

Harmo Rain

Off

-

86

AfricaWater

Separate

128: Hold Pad

-

African Waterfalls

Off

-

87

AnceString

Control

Modulation Wheel

-

AnceString

Off

Attack -20

-

88

Crystal

Separate

128: Hold Pad

-

Crystal

Off

-

89

Harp Vox

Separate

127: String Pad

-

Harp Vox

Trigger

Attack -20

-

90

Stardust

Separate

128: Hold Pad

-

Stardust

Off

Attack -30

-

Stringsplit

91

Bass& Piano

Control

Damper Pedal On/Off

String 1,2

Acoustic Bass

-12

Off

-

92

Jazz Trio

Control

Damper Pedal On/Off

String 1,2

Jazz Rhythm

-12

Off

-

93

Bass&Guitar

Separate

128: Hold Pad

String 1,2

Freestyle

-12

Off

-

94

Moog&Lead

Separate

128: Hold Pad

String 1,2

Simple Moog

-12

Off

-

95

IndishCurry

Separate

128: Hold Pad

String 1,2

Warm Pad

-12

On

Attack -7

-

96

Bass&Flange

Separate

128: Hold Pad

Fret 1-11

Finger Bass

-12

Off

-

97

Country

Separate

128: Hold Pad

Fret 1-8

Banjo

-12

Off

-

98

Organs

Control

Modulation Wheel

Fret 1-8

Drawbar Organ 1

Trigger

-

99

GoEast

Separate

128: Hold Pad

Fret 1-8

Sitar

Trigger

-

100

Classic

Separate

127: String Pad

Fret 1-8

Strings

Trigger

Attack -40

-

101

Basses

Separate

128: Hold Pad

PickControl 50

Finger Bass

-12

Off

-

102

Pianos

Separate

127: String Pad

PickControl 50

Grand Piano

Trigger

PickControl 50

-

103

Brass

Separate

127: String Pad

PickControl 50

Trumpet

Trigger

PickControl 50

-

104

SynthLeads

Control

Modulation Wheel

PickControl 50

Wire Lead

Off

PickControl 50

-

105

Percussion

Separate

128: Hold Pad

PickControl 50

Celesta

Trigger

PickControl 50

Marimba Wide

106

Organ&Mod

Separate

128: Hold Pad

Pick Control

Drawbar Organ 1

Trigger

Modulation Wheel

107

Guitar&Mod

Separate

128: Hold Pad

Pick Control

Nylon Guitar

Off

Chorus Send Level

108

Bass&Filter

Separate

128: Hold Pad

Pick Control

Synth Bass 1

Off

Brightness

109

Synth&Pan

Separate

128: Hold Pad

Pick Control

Seq Ana

On

Panorama

110

Flute&Reverb

Separate

128: Hold Pad

Pick Control

Flute

Trigger

Reverb Send Level

111

Harp&Attack

Separate

128: Hold Pad

Pick Control

Harp

Trigger

Attack Time

112

SynthMorph1

Stack

113: SynthMorph2

Pick Control

Saw Lead

Off

Channel Volume

113

SynthMorph2

Stack

112: SynthMorph1

Pick Control

Fat & Perky

Off

Channel Volume

114

MS Bass

Separate

128: Hold Pad

see Editor for details

115

MS Guitar

Separate

128: Hold Pad

see Editor for details

116

MS Organs

Control

Modulation Wheel

see Editor for details

117

MS Piano

Control

Damper Pedal On/Off

see Editor for details

118

MS Synth

Arpeggior

118: MS Synth

see Editor for details

119

MS Misc1

Separate

128: Hold Pad

see Editor for details

120

MS Misc2

Separate

128: Hold Pad

see Editor for details

121

Easy Kit

-

-

-

Guitar Easy Kit

Off

-

122

StandardKit

-

-

-

Standard Kit

-12

Off

-

123

Electro Kit

-

-

-

Electro Kit

-12

Off

-

124

TR-909 Kit

-

-

-

TR-909 Kit

-12

Off

-

125

Jazz Kit

-

-

-

Jazz Kit

-12

Off

-

126

SFX Kit

-

-

-

SFX Kit

Off

-

Hold

127

String Pad

-

-

Strings

Trigger

Attack -20

-

128

Hold Pad

-

-

-

Warm Pad

Trigger

Attack -20

-

Parameter Overview Presets

PRESET	Splitzone selektieren	SOUND auswählen
		VOLUME	0 - 127
		TRANSPOSE	-36 - +36
		QUANTIZE	AUTO, OFF, ON,
		PAN POS	L15 - R15
		PAN SPREAD	-15 - +15
		REVERB	0 - 127
		CHORUS	0 - 127
		VEL SENSE	0 - 127
		VEL OFFSET	-64 - +63
		PICK CONTROL	Controller Auswahr	0 - 119
			PICK VAL1	0 - 127
			PICK VAL2	0 - 127
	NAME editieren
	STRING MODE	SEP, COM
	HOLDMD	COMMON
		SEP	Preset Auswahr	1 - 256
			VOLUME	OFF - 127
			SEQ PATTERN	OFF - 32
			SEQ TRACK	OFF - 8
			SEQ TEMPO	EXT., 41 - 240
		LAYER	Preset Auswahr	1 - 256
			VOLUME	OFF - 127
			SEQ PATTERN	OFF - 32
			SEQ TRACK	OFF - 8
			SEQ TEMPO	EXT., 41 - 240
		ARPEG	Preset Auswahr	1 - 256
			TEMPO	EXT., 41 - 240
			LENGTH	1 - 32
			SCAN	ASSIGN, REVERS,
			RYTHM	1/16, 1/8, 1/4,...
			SYNC	ON, OFF
			OCTAVES	1 - 4
			REPEATS	1 - 32
			VELOCITY	OFF - 127
			SEQ PATTERN	OFF - 32
			SEQ TRACK	OFF - 8
		CNTRL	Controller Auswahr	0 - 119
			SEQ PATTERN	OFF - 32
			SEQ TRACK	OFF - 8
			SEQ TEMPO	EXT., 41 - 240
		STACK	Preset Auswahr	1 - 256
			VOLUME	OFF - 127
			SEQ PATTERN	OFF - 32
			SEQ TRACK	OFF - 8
			SEQ TEMPO	EXT., 41 - 240
	WHEELCNTL	AIX	Controller Auswahr	0 - 119
		EXP1	Controller Auswahr	0 - 119
		EXP2	Controller Auswahr	0 - 119
	NRPN/RPN	NONE
		NRPN	Controller Auswahr	0 - 119
		RPN	Controller Auswahr	0 - 119
	FINGER PICK	ON, OFF
	STRING SPLIT	1 - 5
	FRET SPLIT	0 - 23
	PICK SPLIT1	0 - 99
	PICK SPLIT2	0 - 99

Parameter Overview Global

GLOBAL	BASIC CHANNEL	1 - 16
	HOLD CHANNEL	1 - 16
	SEQ CHANNEL	1 - 16
	PBEND RANGE	OFF - 24
	SND PBENDRG	ON, OFF
	LOCAL MODE	ON, OFF
	TUNE BASE	PICK THE OPEN A
	GUITAR NO.	INPUT TYP	GUITAR, BASS, VIOLIN,
		INPUT PICKUP	MAGNETIC, PIEZO
		WHEELCNTRL	ON/OFF
		NOTE OFF LIMIT	2 - 30
		TRIG. LEVEL	0 - 9
		SENSE E6 - E1	8 - 64
	CC DEFAULTS	BANK SEL MSB
		MODULATION
		BREATH CONTROL
		U.S.W.
	MIDI MAPPING	Map MIDI X to Preset

Parameter Overview Chain

CHAIN	Edit Chain Name
	Select Preset
	Select Step

Parameter Overview Utility

UTILITY	DISPLAY	Tuning, Level
	SOUNDNAMES	NUM, GM, WXT
	DCLIC RESPONSES	1 - 20
	XMIT SYSEX	Total Dump
		PRESET	ALL, 1 - 128
		CHAIN	ALL, 1 - 32
		ARP-PATTERN	ALL, 1 - 16
		SEQUENC	ALL, PATTERN,
	RECEIVE SYSEX	ON, OFF
	EDIT SEQUENCE	TEMPO	EXT., 41 - 240
		VOLUME	0 - 127
		REVERB SEND	0 - 127
		CHORUS SEND	0 - 127
		MODE	PATTERN, TRACK
		PATTERN	KIT Select Drum-
			STEPS 1 - 16
			Instrument 1 Edit Sequen-
			Instrument 2 Edit Sequen-
			Instrument 3 Edit Sequen-
			Instrument 4 Edit Sequen-
		TRACK	STEP 0 - 31
			COUNT 0 - 99
			PATTERN 1 - 32

ADC MON
