Type de produit	Moyeu dynamo pour éclairage de vélo
Marque	SHIMANO
Modèle	DH-2R35-E
Tension nominale	6 V
Puissance nominale	2,4 W
Compatibilité roues	Roues de 26 à 28 pouces
Poids estimé	0,6 kg
Fonctions principales	Génération d'électricité par rotation de la roue ; modulateur de freinage intégré pour limiter la force de freinage
Alimentation	Par rotation de la roue (sans batterie)
Type de lampe compatible	Lampe avant 6 V / 2,4 W
Sécurité	Ne pas toucher les bornes de connexion pendant la rotation (risque de choc électrique) ; utiliser des pièces Shimano d'origine ; vérifier le serrage des roues avant chaque trajet
Entretien	Ne pas démonter le mécanisme interne du moyeu ; ne pas appliquer de lubrifiant à l'intérieur ; les pièces ne sont pas garanties contre l'usure naturelle
Nettoyage	Gratter la peinture des bornes de connexion du cadre et de la lampe avant le raccordement
Pièces détachées	Pièces Shimano d'origine recommandées
Réparabilité	Non réparable par l'utilisateur ; confier à un professionnel
Informations générales	Garantie non applicable à l'usure naturelle ; spécifications sujettes à modification sans préavis

FOIRE AUX QUESTIONS - DH-2R35-E SHIMANO

Comment installer le moyeu dynamo DH-2R35-E sur le vélo ?

Installez la roue de sorte que le côté avec la borne de connexion du moyeu dynamo soit à droite lorsque vous regardez vers l'avant du vélo. Alignez la borne avec la fourche avant ou le panier, puis serrez les écrous de manière alternée. Assurez-vous que la borne de connexion est orientée vers le haut. Ne forcez pas la rotation de la borne après le serrage de l'écrou de capuchon.

Quelles sont les roues compatibles avec ce moyeu ?

Ce moyeu dynamo (DH-2R35-E) est compatible avec les vélos ayant des roues de 26 à 28 pouces. Pour les roues plus petites, la force de freinage peut être excessive et provoquer un blocage.

Quelle est la puissance électrique délivrée par le moyeu ?

Le moyeu dynamo est conçu pour une spécification de 6 V / 2,4 W. Il ne peut pas être utilisé avec des lampes de 3 W.

Comment connecter les câbles du moyeu à la lampe ?

Connectez les câbles comme indiqué dans le schéma de la notice. Grattez la peinture des bornes de connexion du cadre et de la lampe avant de les raccorder. Le courant doit circuler de la borne de la lampe du moyeu vers la borne du cadre.

Puis-je utiliser une lampe de 3W avec ce moyeu ?

Non, ce moyeu est conçu pour une lampe de 6 V / 2,4 W. L'utilisation d'une lampe de 3 W peut endommager le moyeu ou la lampe.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que les connexions sont bien nettoyées (grattez la peinture). Assurez-vous que le connecteur est bien enfiché et que la roue tourne librement. Si le problème persiste, consultez un revendeur Shimano.

Est-il possible de réparer le moyeu dynamo soi-même ?

Non, ne démontez pas le mécanisme interne. Le moyeu contient des composants qui ne sont pas réparables par l'utilisateur. En cas de dysfonctionnement, confiez-le à un professionnel.

Quel entretien nécessite ce moyeu dynamo ?

Aucun entretien régulier n'est requis. Ne lubrifiez pas l'intérieur du moyeu. Vérifiez périodiquement que les connexions sont propres et que la roue est bien serrée.

Comment nettoyer les connexions électriques ?

Grattez légèrement la peinture sur les bornes de connexion du cadre et de la lampe à l'aide d'un outil approprié pour assurer un bon contact électrique.

Où trouver des pièces de rechange pour ce moyeu ?

Utilisez exclusivement des pièces de rechange Shimano d'origine. Contactez un revendeur agréé Shimano ou consultez le site techdocs.shimano.com.

MODE D'EMPLOI DH-2R35-E SHIMANO

General Safety Information

WARNING - To avoid serious injuries:

• Compatible bicycles are those with 26-28 inch wheels (for the DH-2R35/DH-2R30-E hub dynamos) or 16-20 inch wheels (for the DH-2R30-ES hub dynamo). If the hub dynamo is used with wheels which are smaller than 26 inches (for the DH-2R35/DH-2R30-E) or 16 inches (for the DH-2R30-ES), the braking force may be too great, which could cause the wheels to lock and the bicycle to lose its balance and fall over.
• The hub of the DH-2R35/DH-2R30 has a built-in power modulator which controls the braking force to prevent it from being too great. When the braking force reaches a certain level, the power modulator operates to prevent the braking force from going past that level.
• The recommended operating range for the power modulator is for bicycles with a gross weight (bicycle + rider + luggage) of 80 - 140 kg (176 - 308 lb.) for the DH-2R35-E-H and 65 - 120 kg (144 - 265 lb.) for DH-2R35-E/DH-2R30.

If the gross weight of the bicycle is heavier than the recommended weight range, the braking force may be insufficient, and if it is lighter than the recommended weight range, the braking force may become too great and the wheels may lock and bicycle may fall over. It is essential that you fully understand and test the performance of the power modulator before use. The power modulator is not equipped with a function to prevent the wheel from locking up.

• Obtain and read the service instructions carefully prior to installing the parts. Loose, worn, or damaged parts may cause serious injury to the rider.
  We strongly recommend only using genuine Shimano replacement parts.
• Check that the wheels are fastened securely before riding the bicycle. If the wheels are loose in any way, they may come off the bicycle and serious injury may result.
• Check that the lamp illuminates normally when riding at nighttime.
• Read these Technical Service Instructions carefully, and keep them in a safe place for later reference.

CAUTION - To avoid serious injuries:

The hub dynamo generates an extremely high voltage. Never touch the connection terminal of the hub dynamo directly while riding the bicycle or while the wheel is spinning. Touching the dynamo terminal may cause an electric shock.

NOTE:

• This hub dynamo is rated for 6V / 2.4W specifications. It cannot be used for 6V / 3W specifications.
• Carefully read the Front Inter-M Brake System Service Instructions for roller brakes in conjunction with these Service Instructions.
• Check the degree of parallel of the front fork end. If the front fork end is severely out of parallel,

deformation of the hub axle may cause noise from an obstruction inside the hub dynamo to be generated.
- Install the hub dynamo to the front fork so that the side with the connection terminal is on the right when facing toward the front of the bicycle. If the side with the connection terminal is facing toward the left, the hub dynamo may not turn properly while riding.
- Check that the hub dynamo connection terminal is securely connected before using the hub dynamo.
- Use a 6V / 2.4W bulb for the front lamp.
- If the lamp is frequently turned on when riding at high speed ranges, it will shorten the operating life of the bulbs.
- Do not disassemble the internal hub mechanism.
- Do not apply any lubricant to the inside of the hub, otherwise the grease will come out and it may cause problems with conductivity.
- The hub dynamo will cause the turning of the wheel to become slightly heavier because of the magnet inside the hub.
- Parts are not guaranteed against natural wear or deterioration resulting from normal use.

SI-20M0E-003

DH-2R35-E

DH-2R35-E-H

DH-2R30-E

DH-2R30-ES

Hub Dynamo

Technical Service Instructions

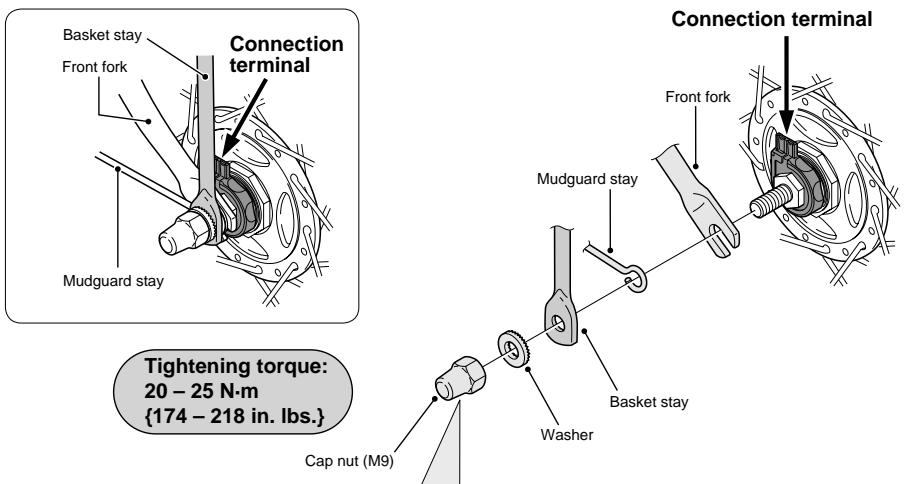

Installation of the front wheel

Install the wheel so that the side with the hub dynamo connection terminal is on the right side when looking toward the front of the bicycle, and so that the hub connection terminal is aligned with the front fork or with the basket stay. Then install by following the procedure shown in the illustration below so that the connection terminal is facing upward. Do not force the connection terminal to turn after the cap nut has been secured.

Note:

When tightening the cap nuts, tighten the nuts alternately on both sides and do not concentrate all of the effort for tightening and loosening the cap nut on one side of the wheel only, otherwise the hub axle may turn, which could excessively tighten or loosen the lock nuts.

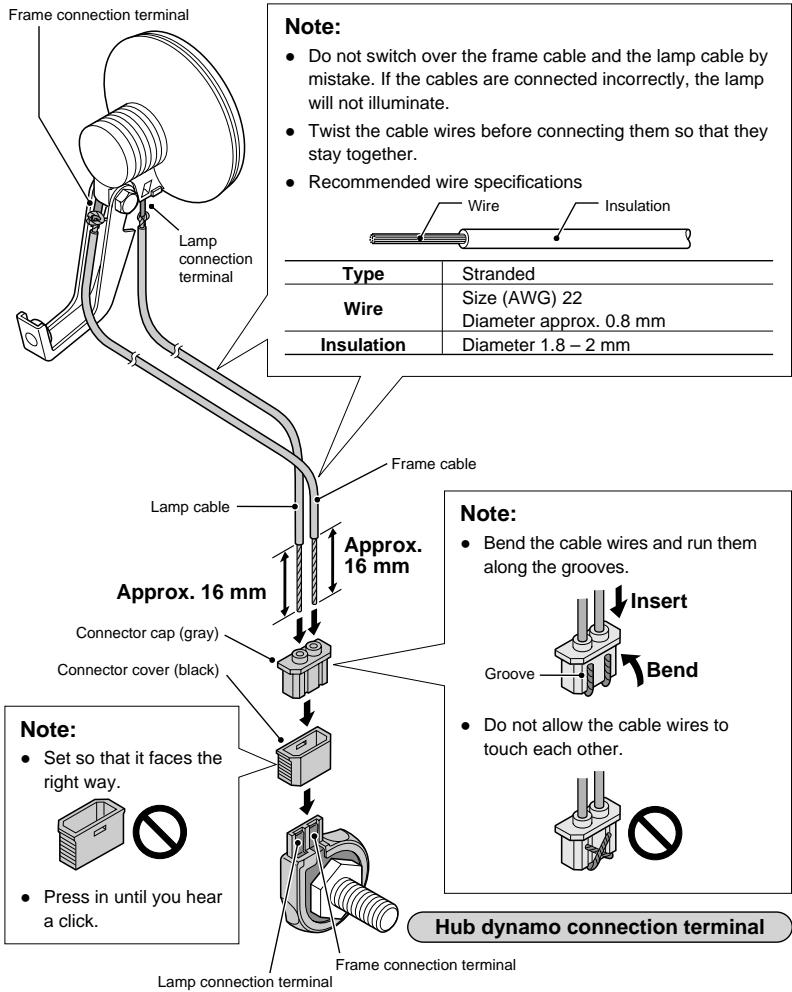

Connection of the cables

Connect the cables as shown in the illustration below.

Note:

Scrape away the paint from the lamp's frame connection terminal and the lamp connection terminal when connecting the cables.

Note:

• Secure the cable to the front fork or the basket stay so that it will not get caught in the spokes or any other parts while riding. If the position of the hub dynamo may change with respect to the lamp while riding, for example when using a suspension fork, make sure that the cable is connected so that it will not be too loose or too tight at any point within the range of movement.
• Connect so that the current from the hub dynamo flows through the cable from the lamp connection terminal of the hub dynamo to the frame connection terminal.

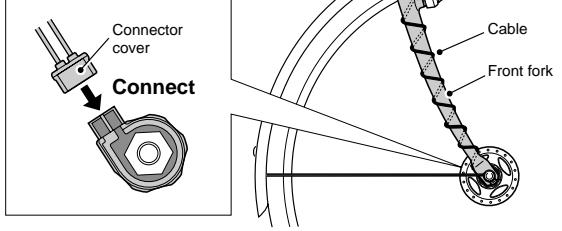

• To disconnect the lamp from the hub dynamo, remove the connector cover.
• Do not ride the bicycle while the connector cover is removed, otherwise the cable might get caught in the bicycle wheel.
• When removing the bicycle wheel, first remove the connector cover. If the cables are pulled strongly, it may break the cable wires or cause poor contacts. Furthermore, when installing the wheel, first secure the wheel to the front forks and then connect the connector cover.

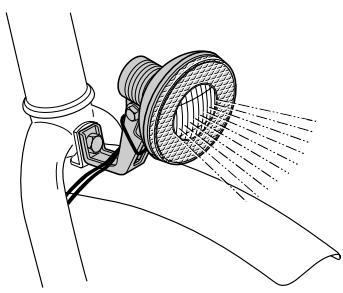

Checking the lamp illumination

Rotate the front wheel and check that the lamp illuminates.

These service instructions explain how to use and maintain the Shimano bicycle parts which have been used on your new bicycle. For any questions regarding your bicycle or other matters which are not related to Shimano parts please contact the place of purchase or the bicycle manufacturer.

• Service Instructions in further languages are available at : http://techdocs.shimano.com

Please note: Specifications are subject to change for improvement without notice. (English)
