FLIGHT DECK - Ordinateur de vélo SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur de vélo
Marque	SHIMANO
Modèle	FLIGHT DECK
Alimentation	Pile lithium (type CR2032) – durée de vie environ 1 an (300 jours pour 1 h/jour + utilisation PC-LINK une fois/semaine)
Dimensions (approx.)	50 x 70 x 20 mm
Poids (approx.)	50 g (sans support)
Plage de température d'utilisation	0 °C à 50 °C
Diamètre de montage sur guidon	31,8 mm / 25,8 mm (avec adaptateur)
Fonctions principales	Vitesse (instantanée, moyenne, max), distance (parcours et cumulée), cadence de pédalage, fréquence cardiaque, altitude, chronomètre avec tours, enregistrement des données de parcours, affichage de l'heure et de la date, zone de fréquence cardiaque avec alarme sonore et visuelle
Plages d'affichage	Vitesse : 0,0 – 130,0 km/h (0,0 – 80,8 mph) ; Distance : 0,00 – 9999,99 km/miles ; Distance cumulée : 0,0 – 99999,9 km/miles ; Temps de déplacement max : 99:59:59 ; Cadence : 0 – 299 tr/min ; Rythme cardiaque : 30 – 240 bpm ; Altitude : -550 – 9000 m ; Circonférence pneu : 1300 – 2400 mm ; Calories : 0 – 99 999 kcal
Connectivité	Sans fil (capteur de vitesse, capteur de cadence, capteur de rythme cardiaque, unité ST) ; Liaison PC via dongle USB en option (bande 2,4 GHz)
Configuration vélo	Nombre de plateaux (simple, double, triple) et nombre de dents, nombre de dents de pignon (combinaisons prédéfinies), circonférence de pneu
Enregistrement des données	Mode ON/OFF, périodes d'échantillonnage : 5 s, 15 s, 60 s ; capacité de stockage interne
Logiciel compagnon	FLIGHT DECK Manager (Windows Vista/XP SP3 ou plus récent) – réglages, transfert et analyse des données, mise à jour du firmware
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les produits chimiques ; ne pas immerger
Pièces détachées et accessoires	Pile, supports de guidon, dongle USB, capteurs (vitesse, cadence, rythme cardiaque), câbles et unités de liaison (SM-EW79F-E/I)
Réparabilité	Remplacement de pile par l'utilisateur ; les autres réparations doivent être effectuées par un technicien qualifié
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com ; conformité NMB-003 du Canada ; spécifications sujettes à changement sans préavis

FOIRE AUX QUESTIONS - FLIGHT DECK SHIMANO

Comment allumer et éteindre l'ordinateur FLIGHT DECK ?

L'appareil s'allume automatiquement dès qu'il reçoit un signal de vitesse ou en appuyant sur n'importe quelle touche. Pour l'éteindre, laissez-le inactif quelques minutes ou retirez la pile.

Comment configurer la circonférence du pneu ?

Dans le mode Réglage, sélectionnez VELO, puis entrez la circonférence en mm (1300-2400). Mesurez en faisant un tour complet de roue au sol avec le pneu gonflé à la pression correcte.

Comment associer un capteur de vitesse ou de rythme cardiaque ?

Le couplage s'effectue automatiquement lors de la première utilisation ou via le mode LIAISON dans les réglages. Assurez-vous que le capteur est à moins de 1,5 m de l'unité principale.

Comment utiliser la fonction de chronomètre ?

En mode normal, appuyez sur la touche Déf pour démarrer/arrêter le chrono. En mode AUTO, il démarre dès qu'un signal de vitesse est reçu. Maintenez Déf enfoncé 2 s pour remettre à zéro et enregistrer les données.

Comment enregistrer des tours pendant une sortie ?

Pendant que le chronomètre tourne, appuyez sur la touche de tour (si disponible). Les données de tour (temps, distance, fréquence cardiaque) sont enregistrées et affichées pendant 2 secondes.

Comment transférer les données vers un ordinateur ?

Utilisez le dongle USB optionnel. Branchez-le sur l'ordinateur, mettez l'unité principale en mode LIAISON PC via le menu Réglage, puis lancez le logiciel FLIGHT DECK Manager pour importer les données.

Que faire si la vitesse ne s'affiche pas ?

Vérifiez l'alignement du capteur de vitesse et de l'aimant sur la roue, la distance (max 1,5 m) et l'orientation. Assurez-vous que la liaison a été effectuée correctement dans le menu LIAISON.

Comment changer la pile de l'ordinateur ?

Ouvrez le compartiment à pile au dos de l'appareil, retirez l'ancienne pile CR2032 et insérez une neuve en respectant la polarité. Refermez soigneusement.

Comment régler la zone de fréquence cardiaque ?

Dans le mode Réglage, sélectionnez FC(ZONE). Entrez les limites supérieure et inférieure (entre 30 et 240 bpm). Activez le bip et le clignotant si vous souhaitez être alerté en cas de dépassement.

Comment réinitialiser tous les paramètres ?

Vous pouvez effacer tous les réglages via le logiciel FLIGHT DECK Manager sur ordinateur. Sur l'appareil, supprimez les fichiers de données un par un dans le menu AFFICHAGE DU FICHIER > supprimer.

MODE D'EMPLOI FLIGHT DECK SHIMANO

■ Lancement du mode de réglage

Appuyer simultanément sur les touches A et B pendant que l'affichage

"Normal mode" apparaît sur l'unité principale.

* Il n'est pas possible de faire passer l'unité principale en mode de réglage pendant que des données de déplacement sont enregistrées.
* Il est possible d'effectuer facilement les réglages à partir d'un ordinateur en utilisant le FLIGHT DECK Manager. (Se reporter à la page 189.)

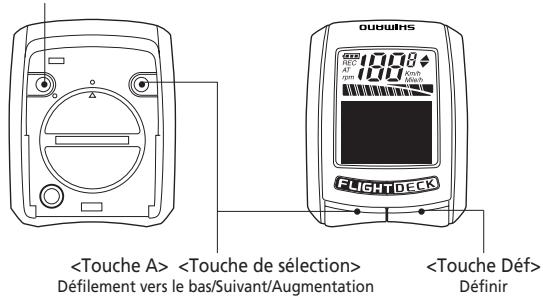

■ Opérations du mode de réglage

Défilement vers le haut/Précédent/Diminution

Défilement vers le bas/Suivant/Augmentation 19:08 Am/h 19:08 Am/h FLIGHTDECK Définir

Sélection des éléments	Pour déplacer le curseur vers le bas	Appuyer sur la touche de sélection ou sur la touche A.
	Pour déplacer le curseur vers le haut	Appuyer sur la touche B.
Passage à l'écran de réglage	Pour avancer d'un écran	Appuyer sur la touche de sélection ou sur la touche A.
	Pour reculer d'un écran	Appuyer sur la touche B.
Entrée de nombres	Pour augmenter	Appuyer sur la touche de sélection ou sur la touche A.
	Pour diminuer	Appuyer sur la touche B.

* Si l'on maintient une touche enfoncée tout en entrant un nombre, le nombre augmentera ou diminuera plus rapidement.

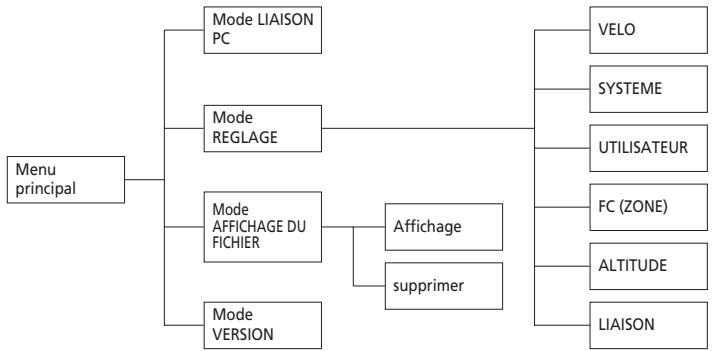

■ Liste des modes de réglage

Lorsque le mode REGLAGE est lancé, le menu principal apparaît.

Les éléments suivants peuvent être utilisés ou réglés à partir du menu principal.

sélectionner le contenu LIAISON PC RéGLAGE Arrichage du ficher ▼sél Déf▼

Mode LIAISON PC (page 194)

Ce mode connecte un ordinateur personnel à l'unité principale via un dongle USB (en option).

Les données de déplacement peuvent être envoyées depuis l'unité principale, et les réglages de vélo, système et utilisateur, et les mises à jour du logiciel, peuvent être effectués depuis l'ordinateur personnel.

Mode REGLAGE (page 174)

Ce mode est utilisé pour effectuer les réglages de l'unité principale.

Mode AFFICHAGE DU FICHIER (page 184)

Ce mode est utilisé pour afficher et supprimer les données de déplacement.

Mode VERSION

Ce mode est utilisé pour afficher la version de logiciel et l'identifiant réseau de l'unité principale.

(1) Sélectionner "VERSION" dans le menu principal.
(2) Appuyer sur la touche Déf.
(3) L'écran de confirmation pour la version de microprogramme et l'identifiant réseau apparaissent. Si l'on appuie sur la touche Déf, l'écran revient au menu principal.

Mode REGLAGE

(1) Sélectionner "REGLAGE" dans le menu principal.
(2) Appuyer sur la touche Déf.
(3) Le menu Réglage apparaît.

FW VERSION

01.000.000

ID: ABCDEF

Quit.

Réglage YÉLO SYSTEM UTILISATEUR sél Déf

■ Paramètres vélo

(1) Sélectionner "VELO" dans le menu Réglage.
(2) Appuyer sur la touche Déf.
(3) L'écran d'entrée de distance du compteur kilométrique apparaît.

Entrée de la distance du compteur kilométrique Il est possible d'entrer la distance cumulée souhaitée.

(1) Appuyer sur la touche Déf pour activer la distance du compteur kilométrique à entrer. L'affichage de distance du compteur kilométrique est mis en surbrillance.
(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer la valeur souhaitée.
(3) Appuyer sur la touche Déf pour confirmer la valeur entrée.
(4) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant.

N° duvélo 1 Réglage compteur kilometrique 12345 km sél Déf

(km)

N° du vélo 1 Réglage compteur kilometrique 12345 mile sél Déf

(miles)

Entrée de la circonférence du pneu

(Circonférences de pneu applicables: Se reporter à la page 341.)

(1) Appuyer sur la touche Déf pour activer la circonférence du pneu à entrer. L'affichage de circonférence du pneu est mis en surbrillance.
(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer la valeur souhaitée.
(3) Appuyer sur la touche Déf pour confirmer la valeur entrée.
(4) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant. Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

Tourner vers l'avant

Circonférence du pneu

* Mesurer la circonférence du pneu en gonflant le pneu à la pression correcte, en marquant un repère sur le sol à l'endroit où le pneu entre en contact avec celui-ci, puis en faisant tourner la roue d'un tour complet tout en conduisant le vélo, et enfin en mesurant la distance entre les deux points.

Sélection du nombre de plateaux

(1) Appuyer sur la touche Déf pour activer le nombre de plateaux à changer. L'affichage des plateaux est mis en surbrillance.
(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer le nombre de plateaux souhaité.

- SIMPLE - DOUBLE - TRIPLE

N° du vélo 1 Réglage plateau avant double ▼ ▲ ▼sél Déf▼

(3) Appuyer sur la touche Déf pour confirmer le nombre de plateaux sélectionné.
(4) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant. Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

Sélection du nombre de dents de plateau

(1) Appuyer sur la touche Déf pour activer le nombre de dents de plateaux à changer. Le nombre de dents du grand plateau est mis en surbrillance.
(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer le nombre de dents de plateau souhaité.

N° du vélo 1 Réglage dent do Plateau 52-39 sél Déf

(3) Appuyer sur la touche Déf pour confirmer le nombre de dents sélectionné. Le nombre de dents du plateau suivant est mis en surbrillance.
(4) Répéter les étapes (2) et (3) pour régler le nombre de dents pour chaque plateau.
(5) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant.
Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

Sélection du nombre de dents de pignon

Vérifier préalablement le nombre de dents de pignon utilisé actuellement. (Pour plus de détails concernant les combinaisons de dents de pignons applicables, se reporter à la page 196.)

(1) Appuyer sur la touche Déf pour activer la configuration du nombre de dents de pignon à changer.

Le nombre de dents de pignon est mis en surbrillance.

(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer la combinaison de dents de pignons souhaitée.

(3) Appuyer sur la touche Déf pour confirmer la combinaison de dents de pignons sélectionnée.

(4) Si l'on appuie sur la touche de sélection ou sur la touche A, "Quit." sera sélectionné.

Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

■ Paramètres système

(1) Sélectionner "SYSTEME" dans le menu Réglage.
(2) Appuyer sur la touche Déf.
(3) L'écran d'entrée de date apparaît.

Entrée de la date

(1) Appuyer sur la touche Déf pour activer le type d'affichage de date à changer. L'affichage de type est mis en surbrillance.

(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour sélectionner le type d'affichage souhaité.

• type 1: (AAAA/MM/JJ)
• type 2: (JJ-MMM-AA)

N° du vélo 1 Réglage dent do Pisonon 11-12-13-14-15 16-17-19-21-23 sél Déf

paramètres système DATE type 1 2010/01/23 sél Déf

Entrée de date (type 1)

(3) Appuyer sur la touche Déf pour confirmer le type d'affichage. L'affichage de date est mis en surbrillance. Ensuite, entrer la date.

(4) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer la valeur souhaitée.

(5) Appuyer sur la touche Déf pour confirmer la valeur entrée.

Le champ suivant à entrer est mis en surbrillance.

(6) Répéter les étapes (4) et (5) pour entrer toutes les valeurs souhaitées.

(7) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant.

Entrée de l'heure

Paramètres système HORLOGE type 24 13:24:00 sél Déf

Affichage 24 heures (type 24)

Paramètres système HORLOGE type12 MAT 11:24:00 ▼▲ ▼sél Déf▼

Affichage 12 heures (type 12)

(1) Appuyer sur la touche Déf pour activer le type d'affichage d'heure à changer. L'affichage de type est mis en surbrillance.

(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour sélectionner le type d'affichage souhaité.

• type 24: (affichage 24 heures)
• type 12: (affichage 12 heures)

(3) Appuyer sur la touche Déf pour confirmer le type d'affichage. L'affichage de l'heure est mis en surbrillance. Ensuite, entrer l'heure.
(4) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer la valeur souhaitée.
(5) Appuyer sur la touche Déf pour confirmer la valeur entrée. Le champ suivant à entrer est mis en surbrillance.
(6) Répéter les étapes (4) et (5) pour entrer toutes les valeurs souhaitées.
(7) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant. Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

paramètres système DATE type 2 23-JAN-10 sél Déf

Entrée de date (type 2)

Enregistrement des données de réglage

Ceci définit si oui ou non les données de déplacement doivent être enregistrées. Si elles ne doivent pas être enregistrées, régler l'intervalle (période d'échantillonnage) pour les données à extraire.

paramètres système Journal données mode ON échantillon nage 5s sél Déf

- Réglage initial: OFF

(1) Appuyer sur la touche Déf pour activer le réglage d'enregistrement des données à changer. Le réglage ON/OFF pour "mode" est mis en surbrillance.
(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour sélectionner le réglage d'enregistrement des données. • mode: ON, OFF
(3) Appuyer sur la touche Déf pour confirmer le réglage sélectionné. La valeur de période d'échantillonnage est alors mise en surbrillance. Ensuite, définir la période d'échantillonnage.
(4) Appuyer sur la touche de sélection, la touche A ou la touche B pour sélectionner la période d'échantillonnage souhaitée.

- Période d'échantillonnage: 5 s, 15 s, 60 s

* Plus la période d'échantillonnage est courte, plus les données pouvant être enregistrées seront détaillées; toutefois, la longueur de la durée d'enregistrement disponible deviendra aussi plus courte.

(5) Appuyer sur la touche Déf pour confirmer le réglage sélectionné.
(6) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant.

Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

Sélection du mode de chronomètre

Le compteur chronométrique peut être démarré ou arrêté soit manuellement en utilisant la touche Déf de l'unité principale, soit automatiquement lors de la réception d'un signal de vitesse.

(1) Appuyer sur la touche Déf pour activer le mode de chronomètre (AUTO/MANUEL) à changer. Le réglage AUTO/MANU pour "mode" est mis e
(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour sélectionner le mode souhaité. • AUTO (réglage automatique)

Lorsque l'unité principale reçoit un signal de vitesse, le compteur chronométrique démarre, et s'arrête environ 4 secondes après que le signal de vitesse cesse d'être reçu.

paramètres système CHRONOMÉTRE mode AUTO Quit. ▼sél Déf▼

• MANU (réglage manuel)

Le compteur chronométrique est démarré et arrêté manuellement quand on appuie sur la touche Déf de l'unité principale.

(3) Appuyer sur la touche Déf pour confirmer le réglage sélectionné.
(4) Si l'on appuie sur la touche de sélection ou sur la touche A, "Quit." sera sélectionné.

Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

■ Paramètres utilisateur

(1) Sélectionner "UTILISATEUR" dans le menu Réglage.
(2) Appuyer sur la touche Déf.
(3) L'écran d'entrée de nom apparaît.

Entrée du nom

(1) Appuyer sur la touche Déf pour activer le nom à entrer. On pourra alors entrer le premier caractère.
(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour sélectionner la lettre souhaitée.

• Nombre maximum de caractères: 10
• Caractères utilisables: Caractères alphabétiques (majuscules/minuscules), chiffres

(3) Appuyer sur la touche Déf pour confirmer le caractère que l'on a entré. Le point d'entrée se déplacera alors vers la droite du caractère que l'on vient d'entrer.
(4) Répéter les étapes (2) et (3) pour entrer le nom tout entier.
(5) Après avoir entré le dernier caractère, appuyer sur la touche Déf pour confirmer le nom que l'on a entré.
(6) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant.

* Si l'on fait une erreur en entrant le nom, finir d'entrer le nom puis l'entrer à nouveau en recommençant à partir de l'étape (1).

Changement du sexe

(1) Appuyer sur la touche Déf pour activer le sexe à changer. L'affichage de sexe est mis en surbrillance.
(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour sélectionner le sexe.

• HOMME • FEMME

Paramètres utilisateur NOM ▼sél Déf▼

Paramètres utilisateur SEXE HOMME sél Déf

(3) Appuyer sur la touche Déf pour confirmer le sexe sélectionné.

(4) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant.

Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

Entrée de la date de naissance

Paramètres utilisateur Date de naissance 2007/01/23 sél Déf

(Type de DATE: 1)

Paramètres utilisateur Date de naissance 23-JAN-07 sél Déf

(Type de DATE: 2)

(1) Appuyer sur la touche Déf pour activer la date de naissance à entrer. L'affichage de l'année de la date de naissance est mis en surbrillance.

(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer la valeur souhaitée.

- Plage d'années utilisable: 1900 - 2099

(3) Appuyer sur la touche Déf pour confirmer la valeur entrée. L'affichage du mois de la date de naissance est mis en surbrillance.

(4) Répéter les étapes (2) et (3) pour entrer toutes les valeurs souhaitées.

(5) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant.

Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

Entrée de la hauteur

Paramètres utilisateur HAUTEUR 190.0 cm sél Déf

(cm)

Paramètres utilisateur HAUTEUR 6 ft 04 inch sél Déf

(pieds)

(1) Appuyer sur la touche Déf pour activer la hauteur à entrer. L'affichage de hauteur est mis en surbrillance.

(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer la valeur souhaitée.

- Plage de hauteur: 120,0 - 250,0 (cm)

4 pieds 0 pouces - 8 pieds 4 pouces

(3) Appuyer sur la touche Déf pour confirmer la valeur que l'on a entrée.

(4) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant.

Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

Entrée du poids

Paramètres utilisateur POIDS 075.0 kg Quit. sél Déf

(kg)

Paramètres utilisateur POIDS 165 Ib Quit. sél Déf

(lbs.)

(1) Appuyer sur la touche Déf pour activer le poids à entrer. L'affichage de poids est mis en surbrillance.

(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer la valeur souhaitée.

- Plage de poids: 20,0 - 250,0 (kg) 44 - 551 (lbs.)

* Le poids en livres est affiché sans utiliser de décimales.

(3) Appuyer sur la touche Déf pour confirmer la valeur entrée.

(4) Si l'on appuie sur la touche de sélection ou sur la touche A, "Quit." sera sélectionné.

Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

■ Réglage de la zone de rythme cardiaque

(1) Sélectionner "FC(ZONE)" dans le menu Réglage.
(2) Appuyer sur la touche Déf.
(3) L'écran de réglage de zone de rythme cardiaque apparaît.

Réglage de la zone de rythme cardiaque

Entrer la limite supérieure et la limite inférieure de son rythme cardiaque.

Régler la zone de rythme cardiaque souhaitée en fonction de ses objectifs d'entraînement, etc.

(1) Appuyer sur la touche Déf pour activer la zone de rythme cardiaque à entrer.

La zone de rythme cardiaque "supérieur" est mise en surbrillance.

(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer la valeur souhaitée.

- Zone de rythme cardiaque (supérieur): 31 - 240 (bpm)

La valeur 'supérieur' ne peut pas être réglée à une valeur inférieure à celle de 'inférieur'.

(3) Appuyer sur la touche Déf pour confirmer le réglage de zone de rythme cardiaque supérieur.

L'affichage de la zone de rythme cardiaque "inférieur" est mise en surbrillance.

Ensuite, définir le réglage de la zone de rythme cardiaque inférieur.

(4) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer la valeur souhaitée.

- Zone de rythme cardiaque (inférieur): 30 - 239 (bpm)

La valeur 'inférieur' ne peut pas être réglée à une valeur supérieure à celle de 'supérieur'.

(5) Appuyer sur la touche Déf pour confirmer le réglage de zone de rythme cardiaque inférieur.

(6) Si l'on appuie sur la touche de sélection ou sur la touche A, l'affichage passe à l'élément suivant.

Réglage du bip/clignotant

On peut définir si oui ou non un ronfleur sonne et la valeur de rythme cardiaque clignote, si lors de la mesure votre rythme cardiaque dépasse les limites de la zone de rythme cardiaque réglée.

(1) Appuyer sur la touche Déf pour activer le réglage de ronfleur à changer.

Le réglage ON/OFF pour "bip" est mis en surbrillance.

(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour sélectionner si oui ou non le ronfleur sonne.

- bip: ON/OFF

Paramètres FCzone
supérieur 160bpm
inférieur 120bpm
sél	Déf

Paramètres FC bip ON clignotant OFF Quit. ▼▲ ▼sél Déf▼

(3) Appuyer sur la touche Déf pour confirmer le réglage sélectionné. Le réglage ON/OFF pour "clignotant" est mis en surbrillance. Ensuite, définir le réglage "clignotant".

(4) Appuyer sur la touche de sélection, la touche A ou la touche B pour le réglage de clignotant pour la valeur de rythme cardiaque.

- clignotant: ON/OFF

(5) Appuyer sur la touche Déf pour confirmer le réglage sélectionné.

(6) Si l'on appuie sur la touche de sélection ou sur la touche A, "Quit." sera sélectionné.

Si l'on appuie sur la touche B, l'écran revient à l'élément de réglage précédent.

■ Réglage de l'altitude

(1) Sélectionner "ALTITUDE" dans le menu Réglage.
(2) Appuyer sur la touche Déf.
(3) L'écran des Paramètres altitude apparaît.

Paramètres altitude

(1) Appuyer sur la touche Déf pour activer le paramètre altitude à changer. L'affichage d'altitude est mis en surbrillance.
(2) Appuyer sur la touche de sélection, la touche A ou la touche B pour entrer la valeur souhaitée.
(3) Appuyer sur la touche Déf pour confirmer la valeur entrée.
(4) Si l'on appuie sur la touche de sélection ou sur la touche A, "initialiser" sera sélectionné.
(5) Si l'on appuie sur la touche Déf pendant que "initialiser" est mis en surbrillance, le paramètre altitude sera remis à zéro.
(6) Si l'on appuie sur la touche de sélection ou sur la touche A, "Quit." sera sélectionné.

Si l'on appuie sur la touche B, l'écran revient aux Paramètres altitude.

* Effectuer l'étape (5) seulement si c'est nécessaire.

Paramètres altitude definir 12 m initialiser quitter sél Déf

■ Vérification de la liaison

(1) Sélectionner "LIAISON" dans le menu Réglage.
(2) Appuyer sur la touche Déf.
(3) L'écran de confirmation de liaison apparaît.

Ecran de confirmation de liaison

On peut alors vérifier la liaison entre l'unité principale et les autres unités, et aussi vérifier les paramètres liaison.

* Pour plus de détails concernant les opérations de liaison, se reporter à la page 157.

N° du vélo 1

Mode de liaison

bkt :- spd :-

st- :- hrm :-

rées. Quit.

Noter que si l'on appuie sur la touche Déf (▼rées.) pendant que l'écran de confirmation de liaison apparaît, les paramètres liaison qui ont déjà été réglés seront remis à zéro.

Mode AFFICHAGE DU FICHIER

(1) Sélectionner "AFFICHAGE DU FICHIER" dans le menu principal.
(2) Appuyer sur la touche Déf.
(3) Le menu Fonctionnement du fichier apparaît.

Fonctionnement du fichier Affichage supprimer quitter sél Déf

■ Affichage des fichiers

Ceci permet d'afficher les détails tels que la distance, la vitesse et le rythme cardiaque contenus dans les données de déplacement enregistrées dans l'unité principale.

Affichage du ficher N° du ficher 12 01/23 23:59:59 A:augm B:réd annuler Déf

(Type de DATE: 1)

Affichage du ficher N° du ficher 12 Jan 23 23:59:59 A:augm B:réd annuler Déf

(Type de DATE: 2)

(1) Sélectionner "Affichage" dans le menu Fonctionnement du fichier.
(2) Appuyer sur la touche Déf.
(3) L'écran de sélection d'Affichage du fichier apparaît. Le numéro du fichier est mis en surbrillance.
(4) Appuyer sur la touche de sélection, la touche A ou la touche B pour sélectionner le numéro du fichier souhaité.

* Pour annuler la sélection d'un fichier et revenir au menu Fonctionnement du fichier, appuyer sur la touche de sélection.

(5) Appuyer sur la touche Déf pour confirmer le numéro du fichier sélectionné.

L'écran d'affichage de la distance apparaît.

- Si des temps de tours ont été enregistrés, on peut appuyer sur la touche A ou B pour afficher la distance de chaque tour.

N° du ficher12- 1 distance 1190.00 km tr A:augm B:réd suiv. Préc.

(6) Si l'on appuie sur la touche de sélection, l'écran d'affichage de la vitesse apparaît. Si l'on appuie sur la touche Déf, "Quit." sera sélectionné.

- Si des temps de tours ont été enregistrés, on peut appuyer sur la touche A ou B pour afficher la vitesse maximum et la vitesse moyenne pour chaque tour.

N° du ficher12- 1 vit. max 67.0kmh moy 34.5kmh tr A:ausm B:réd suiv. Préc.

(7) Si l'on appuie sur la touche de sélection, l'écran d'affichage du rythme cardiaque apparaît.

Appuyer sur la touche Déf pour revenir à l'écran d'affichage de la vitesse.

- Si des temps de tours ont été enregistrés, on peut appuyer sur la touche A ou B pour afficher le rythme cardiaque maximum et le rythme cardiaque moyen pour chaque tour.

N° du ficher12- 1 fc max 190 bpm moy 150 bpm tr A:augm B:réd ▼suiv. Préc.

(8) Si l'on appuie sur la touche de sélection, "Quit." sera sélectionné.

Appuyer sur la touche Déf pour revenir à l'écran d'affichage de la vitesse.

N° 12 quitter haut Déf

(9) Appuyer sur la touche de sélection pour passer à l'écran d'affichage de la distance.

Appuyer sur la touche Déf pour revenir à l'écran de sélection d'Affichage du fichier.

■ Suppression de fichiers

Ceci permet de supprimer les données de déplacement qui ont été enregistrées dans l'unité principale.

* Il est possible d'effacer tous les réglages en même temps lorsqu'on utilise le FLIGHT DECK Manager.

Suppression du ficher
N° du ficher	12
01/23 23:59:59
A:augm	B:réd
▼annuler	Déf▼

(1) Sélectionner "supprimer" dans le menu Fonctionnement du fichier.

(2) Appuyer sur la touche Déf.

(3) L'écran de sélection de Suppression du fichier apparaît.

(4) Appuyer sur la touche de sélection, la touche A ou la touche B pour sélectionner le numéro du fichier souhaité.

* Pour annuler la sélection d'un fichier et revenir au menu Fonctionnement du fichier, appuyer sur la touche de sélection.

(5) Appuyer sur la touche Déf pour confirmer le numéro du fichier sélectionné.

L'écran de confirmation de suppression du fichier apparaît.

Suppression du ficherN° du ficher 12Jan 23 23:59:59

supprimer ok ? Y/N

sél Déf

(6) Appuyer sur la touche de sélection pour sélectionner soit "Y" (Oui) soit "N" (Non).

- supprimer ok?

Y (Oui): Le fichier sélectionné sera supprimé.

N (Non): L'affichage revient à l'écran de sélection de Suppression du fichier.

(7) Appuyer sur la touche Déf pour confirmer l'opération sélectionnée.

10. Fonction de chronomètre/enregistrement des données de déplacement

■ Démarrage et arrêt du compteur chronométrique

Le démarrage et l'arrêt du compteur chronométrique peuvent être commutés entre les fonctionnements manuel et automatique. (Pour plus de détails concernant la méthode de réglage, se reporter à la page 178.)

Réglage automatique

(1) Faire passer l'affichage de l'unité principale en mode normal.

- Pour le réglage automatique, "AT" apparaît dans l'affichage à cristaux liquides.

(2) Appuyer sur la touche Déf pour faire passer le compteur en attente. "stw" s'allume dans l'affichage des informations.

(3) Le compteur démarrera lorsqu'un signal de vitesse est reçu. "stw" clignote dans l'affichage des informations.

(4) Le compteur s'arrêtera environ 4 secondes après que le signal de vitesse cesse d'être reçu. "stw" s'allume dans l'affichage des informations.

* Pour le réglage manuel, le chronomètre ne s'arrêtera pas, même si le signal de vitesse cesse d'être reçu, et les données continueront encore à être enregistrées.

Réglage manuel

(1) Faire passer l'affichage de l'unité principale en mode normal.

(2) Appuyer sur la touche Déf (touche de chronomètre) pour démarrer le compteur chronométrique.

"stw" clignote dans l'affichage des informations.

(3) Si l'on appuie à nouveau sur la touche de chronomètre, le compteur s'arrête.

"stw" s'allume dans l'affichage des informations.

148 bpm HRLG 5tW 12:34:56

■ Remise à zéro du compteur et enregistrement des données de déplacement

Les données de déplacement sont enregistrées en même temps que le compteur chronométrique est remis à zéro.

(1) Arrêter le compteur chronométrique.
(2) Maintenir la touche Déf (touche de chronomètre) enfoncée pendant 2 secondes ou plus.

(3) Le compteur chronométrique est alors remis à zéro. "stw" disparaît de l'affichage des informations.

148 bpm HRLG 12:34:56

• Si "Enregistrement des données" est réglé sur ON, les données de déplacement seront enregistrées dans l'unité principale.
• "REC" apparaît dans l'affichage à cristaux liquides pendant que les données de déplacement sont enregistrées.
  * Pour plus de détails concernant la méthode de réglage, se reporter à la page 178.

■ Opérations d'enregistrement des tours

Si l'on appuie sur la touche de tour pendant que le chronomètre fonctionne, l'unité principale mémorisera les données de tours (données d'intervalles) et le temps de tour sera affiché.

En outre, si plus d'un jeu de données de tours est mémorisé dans l'unité principale après que le chronomètre ait commencé à fonctionner, les temps séparés (temps de tours cumulés) seront aussi affichés.

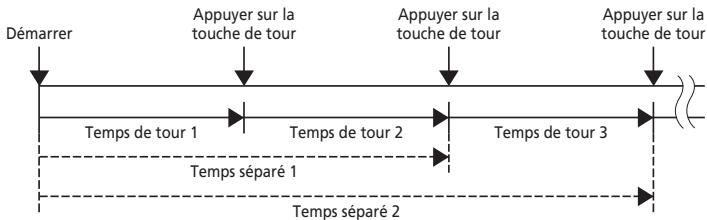


Appuyer sur la touche de tour pendant que l'unité principale fait fonctionner le chronomètre.

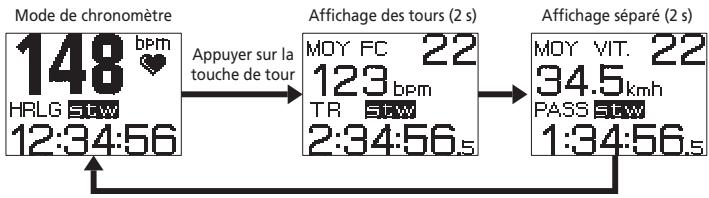

L'affichage des tours apparaît pendant 2 secondes dans l'affichage des informations.

Ensuite, l'affichage séparé apparaît pendant 2 secondes.

Touche de tour

■ Mesure du temps de déplacement

Le temps de déplacement est enregistré sous forme de temps séparés. Pour mesurer le temps de déplacement de façon plus précise, réglez le mode de Chronomètre sur "AUTO".

* Pour plus de détails concernant la méthode de réglage, se reporter à la page 178.

11. FLIGHT DECK Manager

La communication peut être effectuée entre l'unité principale et un ordinateur personnel dans lequel l'application spéciale FLIGHT DECK Manager est installée, en connectant un dongle USB en option à l'ordinateur personnel.

Cette fonction de communication peut être utilisée pour effectuer les opérations suivantes.

■ Fonctions de FLIGHT DECK Manager

Fonctions de réglage	Les opérations de réglage des paramètres vélo, paramètres utilisateur et paramètres système sont possibles.
Fonctions de transfert de données	Les données de déplacement qui sont stockées dans l'unité principale peuvent être envoyées à l'ordinateur personnel.

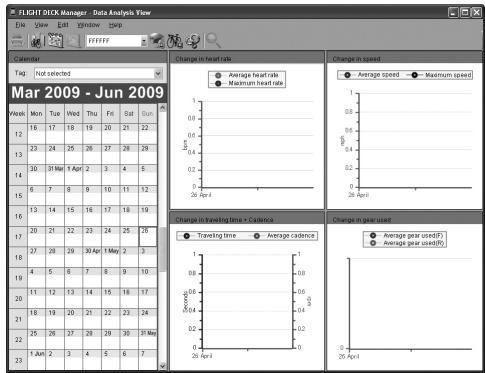

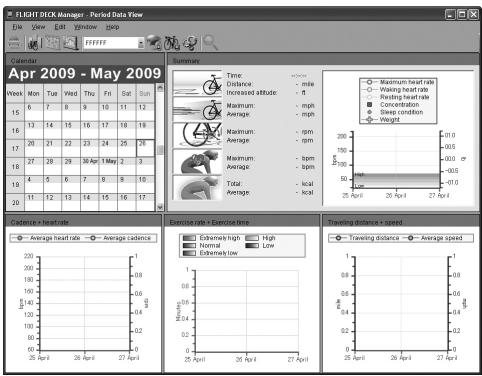

Fonctions d'affichage des données	Les données de déplacement qui sont envoyées à l'ordinateur personnel peuvent être affichées sous forme de graphiques.
Fonction de mise à jour du logiciel	Le logiciel de l'unité principale peut être mis à jour.

Fenêtre d'Affichage des données de déplacement

Week	Mon	Tue	Wed	Thu	Fri	Sat	Sun
6	7	8	9	10	11	12
15
13	14	15	16	17	18	19
16
20	21	22	23	24	25	26
17
27	28	29	30 Apr	1 May	2	3
18
4	5	6	7	8	9	10
19
20	11	12	13	14	15	16	17

Fenêtre d'Affichage des données de période

Fenêtre d'Affichage d'analyse des données

Pour plus de détails concernant l'utilisation de FLIGHT DECK Manager, se reporter à la section d'aide.

■ Configuration système requise pour utiliser le logiciel

L'environnement suivant est requis pour utiliser FLIGHT DECK Manager.

[Système d'exploitation]

Microsoft® Windows Vista™ ou plus récent, or Microsoft® Windows® XP Service Pack 3 ou plus récent

(Compatible avec les versions en japonais, anglais, français, italien, espagnol, allemand ou hollandais)

[Ordinateur (compatible avec PC/AT seulement)]

Ordinateur personnel équipé de Pentium® 1GHz ou supérieur

[Mémoire]

Windows Vista™: 1 Go ou plus

Windows® XP: 512 Mo ou plus

[Disque dur]

Pour l'installation de FLIGHT DECK Manager: 40 Mo ou plus d'espace libre sur le disque

Pour le stockage des données: Environ 6 Mo* par compte par mois

* Pour une utilisation de 5 heures par jour pendant 20 jours par mois [Affichage]

Résolution: XGA (1024x768) ou supérieur

Couleurs d'affichage: High color (16-bit / 65536 couleurs) ou supérieur

[Lecteurs de disques]

Lecteur de CD-ROM

[Autres]

Port USB (Ver. 2.0/1.1)

ATTENTION:

Si l'on utilise le système d'exploitation Microsoft® Windows® XP, Microsoft® .NET Framework 2.0 est nécessaire.

Si Microsoft® .NET Framework 2.0 ou supérieur n'a pas été installé sur le système, il faut l'installer en même temps que FLIGHT DECK Manager.

Il faut disposer de 280 Mo ou plus d'espace libre sur le disque pour installer Microsoft® .NET Framework 2.0.

■ Installation de FLIGHT DECK Manager

Les captures d'écran de Windows XP sont ici utilisées à titre d'exemple.

(1) Insérer le CD-ROM d'application fourni dans le lecteur de CD-ROM de l'ordinateur personnel.

Le programme d'installation démarre automatiquement.

Il est possible que le programme d'installation ne soit pas exécuté automatiquement, selon les

Shimano Application Installer SHIMANO Copyright (G) 2008-2010 SHIMANO INC. Install .NET Framework Install FLIGHT DECK Manager Exit

paramètres de l'ordinateur personnel. S'il n'est pas exécuté automatiquement, exécuter le fichier "autorun.exe" se trouvant dans le lecteur de CD-ROM.

* Si le .NET Framework n'est pas installé dans l'ordinateur personnel qu'on utilise, il faut installer le .NET Framework avant d'installer FLIGHT DECK Manager.

(2) Cliquer sur le bouton [Installer FLIGHT DECK Manager].

(3) Sélectionner la langue pour l'installation.

* Windows en anglais est utilisé ici pour les exemples.

(4) Fermer tous les autres programmes qui fonctionnent actuellement, puis cliquer sur [Next]. Suivre les instructions à l'écran pour terminer l'installation.

■ Lancement pour la première fois

(1) Lancer FLIGHT DECK Manager. La boîte de dialogue pour ajouter un nouveau compte apparaît.

Add Account Network ID: Add Cancel

(2) Entrer l'identifiant réseau à 6 chiffres qui apparaît sur l'unité principale.

L'identifiant réseau apparaît lorsque l'unité principale est en mode de Version. Pour plus de détails, se reporter à la page 174.

* Si l'on clique sur [Cancel], l'entrée de l'identifiant réseau sera sautée.

Si ceci est effectué, on peut ajouter de nouveaux comptes en utilisant le menu d'application ou l'icône de la barre des tâches.

(3) La fenêtre d'affichage des données de déplacement apparaît. Lorsque des données de déplacement ont été chargées depuis l'unité principale, la couleur du calendrier changera.

■ Installation du pilote du dongle USB

Installer le pilote pour le dongle USB en option pour utiliser le dongle.

* L'installation de FLIGHT DECK Manager doit avoir été accomplie avant de pouvoir effectuer ceci.

Les captures d'écran de Windows XP sont ici utilisées à titre d'exemple.

(1) Retirer le couvercle de borne USB du dongle USB.

ATTENTION:

Conserver soigneusement le couvercle après l'avoir retiré afin de ne pas le perdre. En outre, le garder hors de portée des enfants.

(2) Insérer le dongle USB dans le port USB de l'ordinateur personnel.

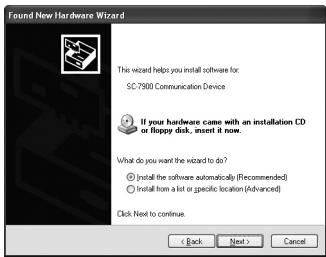

(3) La fenêtre Assistant mise à jour du matériel apparaît sur l'ordinateur personnel. Sélectionner "Install software automatically", puis cliquer sur [Suivant].

* Selon l'environnement de l'ordinateur utilisé, on pourra être invité à se connecter à Mise à jour Windows pour rechercher un logiciel. Dans ce cas, sélectionner "Non, pas pour cette fois", puis cliquez sur [Suivant].

(4) Lorsque le message "Fin de l'Assistant Ajout de nouveau matériel détecté" s'affiche, l'installation pour l'utilisation du dongle USB est terminée.

* Selon l'environnement de l'ordinateur utilisé, il pourra être nécessaire de redémarrer l'ordinateur.

■ Connexion à l'unité principale (LIAISON PC)

Utilisez le dongle USB pour établir une connexion des données entre l'ordinateur personnel et l'unité principale.

* La distance entre l'unité principale et le dongle USB doit être de 1,5 m ou moins.

(1) Connecter le dongle USB à l'ordinateur personnel.

Un signal de connexion sera envoyé à l'unité principale.

(3) Démarrer le mode Réglage sur l'unité principale.

(Pour plus de détails concernant le lancement du mode de réglage et les méthodes d'utilisation, se reporter à la page 00.)

(4) Sélectionner "LIAISON PC" sur l'unité principale.

(5) L'écran d'attente de connexion apparaît.

- ATTENTE: L'unité principale attend une communication de l'ordinateur pour établir la connexion.

- CONNEXION: La communication a été reçue et le mode de connexion est en cours de négociation.

- ERR liaison: Une erreur de connexion s'est produite.

Liaison Pc ATTENTE quitter sél Déf

Si ERR liaison est affiché

* Changer la direction de l'unité principale ou la placer plus près du dongle USB.

* Eteindre tous les appareils sans fil qui sont susceptibles de brouiller la communication entre l'unité principale et le dongle USB, ou éloigner ces équipements. (Par exemple: téléphones sans fil, téléphones de porte, autres appareils utilisant la bande de communication sans fil 2,4 GHz)

* Eviter d'utiliser des fours à micro-ondes pendant qu'une connexion est en cours.

Les ondes électromagnétiques émises par les fours à micro-ondes peuvent brouiller la communication.

* Si d'autres unités principales se trouvant à proximité sont en mode PC-LINK, quitter le mode PC-LINK sur ces unités.

Si des dongles USB sont utilisés sur d'autres ordinateurs, retirer ces dongles USB.

Vérifier tous les points ci-dessus, puis répéter les opérations à partir de l'étape (1).

(6) Le traitement de communication avec les différentes unités (capteur de vitesse, support, unités sans fil ST et capteur de rythme cardiaque) sera

interrompu et l'unité principale reviendra en mode de communication avec l'ordinateur personnel.

12. Mise à jour du logiciel

On peut mettre à jour le logiciel de l'unité principale en connectant le dongle USB à l'ordinateur personnel, afin que l'ordinateur personnel puisse communiquer avec l'unité principale. Pour plus de détails, se reporter au site Web de Shimano.

ATTENTION:

• Lorsque le logiciel est mis à jour, tous les fichiers de données restant dans l'unité principale seront supprimés.
  * Une fois la mise à jour effectuée, il est possible de démarrer en mode PC-LINK pour écrire sur l'unité principale les réglages mémorisés dans l'ordinateur.
• Lors de la mise à jour du logiciel, veiller à utiliser une pile suffisamment chargée.

• En outre, ne pas retirer la pile de l'unité principale pendant que la mise à jour est en cours.

• Guide de dépannage

Symptôme	Remède
L'affichage de la vitesse n'apparaît pas.	Vérifier que les positions du capteur de vitesse et de l'unité principale (distance et direction) soient correctes.
	Vérifier que les positions du capteur de vitesse et de l'aimant soient correctes.
	Vérifier si la liaison a bien été effectuée pour le capteur de vitesse.
L'affichage du rythme cardiaque n'apparaît pas.	Vérifier si la liaison a bien été effectuée pour le capteur de rythme cardiaque.
L'affichage des rapports n'apparaît pas.	Vérifier si la liaison a bien été effectuée pour les unités sans fil ST et le support (SM-EW79F-E/I).
L'indicateur de charge de pile est instable en mode de pile.	Remplacer la pile et vérifier si l'affichage se stabilise.

1. Spécifications principales/Plages d'affichage

Rythme cardiaque	30 – 240 bpm (battements par minute)
Distance de déplacement	0,00 – 9999,99 (km, miles)
Distance cumulée	0,0 – 99999,9 (km, miles)
Temps de déplacement le plus long	99 : 59 : 59
Vitesse moyenne	0,0 – 130,0 km/h 0,0 – 80,8 mph
Cadence	0 - 299 rpm
Altitude	-550 – 9000 mm
Circonférence du pneu	1300 – 2400 mm
Consommation de calories	0 – 99.999 kcal
Pile/durée de vie	Environ un an (300 jours pour une utilisation de 1 heure par jour et avec PC-LINK utilisé une fois par semaine)* Ceci pourra être plus court selon l'environnement d'utilisation, la fréquence de PC-LINK et d'autres conditions.
Plage de température d'utilisation spécifiée	0°C – 50°C
Diamètre de montage sur le guidon	31,8 mm / 25,8 mm (en utilisant un adaptateur)
Configurations de dents de plateaux applicables	Grand plateau : 56, 55, 54, 53, 52, 50
	Plateau intermédiaire : 42, 39, 34
	Petit plateau : 30
Pignons principaux applicables configuration du nombre de dents	11 -21T : 11 -12 -13 -14 -15 -16 -17 -18 -19 -21 dents
	11 -23T : 11 -12 -13 -14 -15 -16 -17 -19 -21 -23 dents
	11 -25T : 11 -12 -13 -14 -15 -17 -19 -21 -23 -25 dents
	11 -27T : 11 -12 -13 -14 -15 -17 -19 -21 -24 -27 dents
	11 -28T : 11 -12 -13 -14 -15 -17 -19 -21 -24 -28 dents
	12 -23T : 12 -13 -14 -15 -16 -17 -18 -19 -21 -23 dents
	12 -25T : 12 -13 -14 -15 -16 -17 -19 -21 -23 -25 dents
	12 -27T : 12 -13 -14 -15 -16 -17 -19 -21 -24 -27 dents

Cet appareil numérique de la classe [*] est conforme à la norme NMB-003 du Canada.
* Des instructions de montage dans d'autres langues sont disponibles sous : http://techdocs.shimano.com
Sous réserve de changement des spécifications sans préavis pour l'amélioration du produit. (French)
