Type de produit	Pédalier
Marque	SHIMANO
Modèle	FC-MX71
Combinaison des dentures de plateau	34 / 38 / 41 / 42 / 43 / 44 / 46 dents
Diamètre sur flancs pour l'installation des plateaux	104 mm
Longueur de manivelle	165, 170, 175, 180 mm
Filetage des pédales	B.C. 9/16" x 20 T.P.I. (Filet anglais)
Chaîne concernée	CN-7701
Ligne de la chaîne	44 mm
Largeur de la coquille du jeu de pédalier	68 mm (1.37 x 24 T.P.I.)
Jeu de pédalier applicable	SM-BB70-S
Couple de serrage des boulons de manivelle gauche	12 - 14 N·m
Couple de serrage des boulons de plateau	14 - 16 N·m
Couple de serrage des adaptateurs	35 - 50 N·m
Matériau	Aluminium (manivelle), acier (plateaux)
Poids (approximatif)	Environ 900 g (avec plateau 44 dents)
Entretien et nettoyage	Nettoyer avec un détergent neutre ; ne pas utiliser de jets haute pression ; lubrifier la chaîne régulièrement.
Sécurité	Vérifier la tension de la chaîne, serrer les boulons au couple spécifié, contrôler l'absence de fissures sur les manivelles.
Pièces détachées et réparabilité	Pièces de rechange Shimano recommandées ; remplacer le jeu de pédalier si les roulements présentent du jeu.
Informations générales	Notice disponible en ligne sur http://techdocs.shimano.com

FOIRE AUX QUESTIONS - FC-MX71 SHIMANO

Quelles sont les longueurs de manivelle disponibles pour le FC-MX71 ?

Les longueurs disponibles sont 165, 170, 175 et 180 mm.

Quel est le couple de serrage des boulons de la manivelle gauche ?

Le couple doit être de 12 à 14 N·m. Serrez les deux boulons alternativement par étapes.

Quel jeu de pédalier est compatible avec ce pédalier ?

Le jeu de pédalier recommandé est le SM-BB70-S.

Comment installer les plateaux sur le bras de manivelle droit ?

Placez le plateau avec le logo Shimano vers l'extérieur, insérez les écrous dans les filets intérieurs et serrez les boulons à 14-16 N·m.

Quelle chaîne est recommandée pour ce pédalier ?

La chaîne recommandée est la CN-7701 de Shimano.

Comment vérifier la tension de la chaîne ?

Assurez-vous que la chaîne n'est pas trop lâche et qu'elle n'est pas endommagée. Une tension insuffisante peut entraîner une rupture de chaîne et des blessures.

Quelle est la ligne de chaîne de ce pédalier ?

La ligne de chaîne est de 44 mm.

Quel détergent utiliser pour nettoyer le pédalier ?

Utilisez un détergent neutre. Évitez les détergents alcalins ou acides qui peuvent décolorer les pièces.

Que faire si un craquement se fait entendre au niveau de l'axe ?

Appliquez de la graisse sur le connecteur du bras de manivelle gauche et serrez au couple spécifié.

Faut-il vérifier le serrage après les premiers kilomètres ?

Oui, environ 100 km après le montage, utilisez une clé dynamométrique pour revérifier les couples de serrage.

MODE D'EMPLOI FC-MX71 SHIMANO

Informations générales concernant la sécurité

• Veiller à ce que les vêtements ne se prennt pas dans la châine pendant la conduite, sinon vous pouvez tomber de la bicyclette.
• S'assurer que la tension de la chaîne est correcte et que la chaîne n'est pas endommagée. Si la tension est trop faible ou si la chaîne est endommagée, il faut remplacer la chaîne. Si ceci n'est pas effectué, la chaîne risquera de se rompre et de causer des blessures graves.
• Les deux boulons de montage du bras de manivelle gauche doivent être serrés alternativement en plusieurs étapes que d'être serrés chacun à fond en une seule fois. À l'aide d'une clé dynamométrique, vérifie que les couples de serrage finaux sont bien compris dans la plage de 12 - 14 N·m. En outre, après avoir conduit environ 100 km (60 miles), utilisez une clé dynamométrique pour vérifier à nouveau les couples de serrage. Il est aussi important de vérifier les couples de serrage périodiquement. Si les couples de serrage sont insuffisants ou si les boulons de montage ne sont pas serrés progressivement, les uns à la suite des autres, il est possible que la manivelle gauche se détache et que la bicyclette se renverse, ce qui entraînerait des blessures graves.
• S'assurer que les bras de manivelle ne doivent pas de fissure avant d'utiliser la bicyclette. Si un bras de manivelle est fissuré, le bras de manivelle peut casser et vous pouvez tomber de la bicyclette.
• Si le couvercle intérieur n'est pas installé correctement, l'axe risquera de rouiller et d'être endommagé; la bicyclette risquera alors de se renverser et des blessures graves pourront s'ensuivir.
• Les pièces lâches, usées ou endommagées peuvent entraîner le renversement de la bicyclette et des blessures graves. Nous recommandons vivement d'utiliser uniquement des pièces de rechange Shimano.
• Si les réglages ne sont pas effectués correctement, la chaîne risquera de se détacher, et on risquera alors de tomber et de se blesser gravement.
• Lire soigneusement ces instructions techniques de montage et les conserver dans un endroit sûr pour s'y référer ultérieurement.

Remarque

• De plus, si la performance de pédalage ne semble pas normale, vérifier ce qui suit une fois de plus.
• Avant de conduire la bicyclette, s'assurer que la connexion n'a pas de jeu ou n'est pas desserrée. Veiller aussi à resserrer les bras de manivelle et les pédaliers périodiquement.
• Si un craquement émis par l'axe du jeu de pédalier et du connecteur de bras de manivelle gauche se fait entendre, appliquer de la graisse sur le connecteur puis le serrer au couple spécifique.
• Utiliser un détergent neutre pour nettoyer la manivelle et le jeu de pédalier. L'utilisation de détergents alcalins ou acides peut entraîner une décoloration.
• Ne pas laver le jeu de pédalier avec des jets d'eau à haute pression.
• Si les roulements présentent du jeu, il faut remplacer le jeu de pédalier.
• Laver périodiquement les plateaux dans du détergent neutre, puis les lubrifier de nouveau. De plus, le nettoyage de la chaîne avec du détergent neutre et sa lubrification est un moyen efficace de prolonger la durée de vie des plateaux et de la chaîne.
• Si la chaîne n'arrête pas de se détacher des plateaux pendant l'utilisation, replacer les plateaux et la chaîne.
• Les revers de vos vêtements peuvent être salis par la chaine quand vous roulez.
• Appliquer de la graisse aux adaptateurs droit et gauche avant de les installer.
• Les pièces ne sont pas garanties contre l'usure naturelle ou la détérioration resulting d'une utilisation normale.
• Pour tout ce qui concerne les méthodes de manipulation ou d'entretien, contacter le lieu d'achat.

Instructions de montage

SI-1MA0A-001

FC-MX71

Pédalier

• Des instructions de montage dans d'autres langues sont disponibles sous : http://techdocs.shimano.com

Sous réserve de changement des spécifications sans préavis pour l'amélioration du produit.

Numéro de modèle	FC-MX71 (SM-CR80-A)
Combinaison des dentures de plateau	34 / 38 / 41 / 42 / 43 / 44 / 46 dents
Diamètre sur flancs pour l'installation des plateaux	104 mm
Longueur de manivelle	165, 170, 175, 180 mm
Filetage des pédales	B.C. 9/16" x 20T.P.I. (Filet anglais)
Chaîne concernée	CN-7701
Ligne de la chaîne	44 mm
Largeur de la coquille du jeu de pédalier (Dimensions du filetage)	68 mm (1.37 X 24 T.P.I.)
Jeu de pédalier applicable	SM-BB70-S

Méthode d'installation des entreprises

(1) Vérifier si la largeur de la coquille du jeu de pédalier est de 68 mm. (2) Ensuite, monter l'adaptateur en se référant aux illustrations ci-dessous.

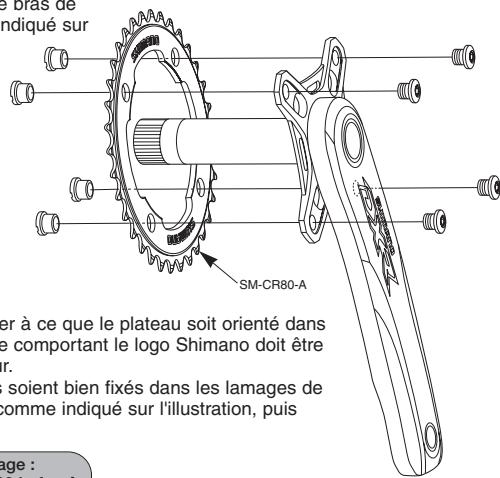

Pose des plateaux (SM-CR80-A)

Installer le plateau sur le bras de manivelle droit comme indiqué sur l'illustration.

Remarque:

Lors du montage, veiller à ce que le plateau soit orienté dans le bon sens. La surface comportant le logo Shimano doit être orientée vers l'extérieur. - Vérifier que les écrous soient bien fixés dans les filets de l'intérieur du plateau, comme indiqué sur l'illustration, puis serrer les boulons.

Couple de serrage : 14 - 16 N-m {140 - 160 kgf-cm} Écrou

Intérieur

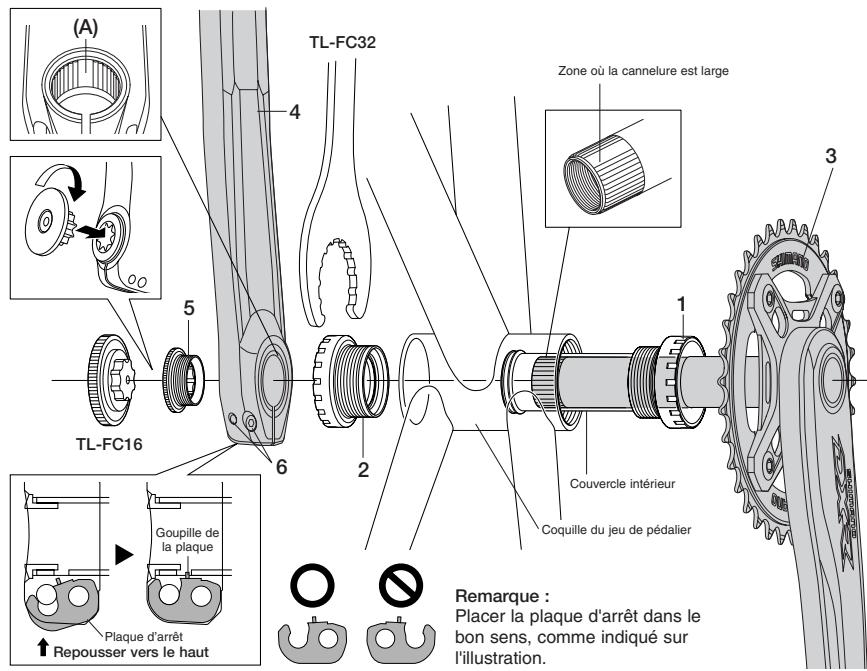

Installer en suivant la procédure suivante montrée dans l'illustration.

1, 2 Utiliser l'outil spécial TL-FC32/36 pour installer l'adaptateur de droite (filetage dans le sens inverse des aiguilles d'une montre) et l'adaptateur de gauche (filetage dans le sens des aiguilles d'une montre).

Couple de serrage: 35 - 50 N·m {350 - 500 kgf·cm}

Appliquer de la graisse sur les adaptateurs droit et gauche avant de les installer.

3 Insérer l'unité de la manivelle de droite. 4 Mettre la section A de la manivelle de gauche en place dans l'essieu de l'unité de la manivelle de droite à l'emplacement où la cannelure est large. 5 Utiliser l'outil spécial TL-FC16/18 pour resserrer le capuchon.

Couple de serrage: 0,7 - 1,5 N·m {7 - 15 kgf·cm}

Repousser la plaque d'arrêt et s'assurer que la goupille de plaque est bien en place, puis desserrer le boulon de la manivelle de gauche. (Clé Allen de 5 mm)

Remarque: Chaque boulon doit être serré à 12 - 14 N·m {120 - 140 kgf·cm}
