1812HR - Tablette graphique GENIUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tablette graphique
Marque et modèle	GENIUS 1812HR
Alimentation	Adaptateur secteur (à brancher au câble d'interface)
Interface de connexion	Câble série 9 broches pour raccordement à l'ordinateur
Stylet	Stylet filaire avec 2 boutons (bouton 1 : clic gauche, bouton 2 : clic droit)
Souris à réticule	Souris à réticule filaire avec 4 boutons (gauche, droit, gauche+droit, central)
Résolution	Réglable via le panneau de contrôle (valeur non communiquée)
Modes de coordonnées	Absolu et relatif
Orientation de la zone de travail	Rotation réglable dans le panneau de contrôle
Zone de travail	Pleine tablette ou définie par l'utilisateur
Réglage du double-clic	Zone de double-clic configurable dans le panneau de contrôle
Indicateurs LED	Power, Status, Mode (couleurs : fixe, clignotant, rouge, vert)
Test de fonctionnement	Zone de test dans le panneau de contrôle
Installation	Brancher le périphérique de pointage, raccorder le câble série, brancher l'adaptateur secteur, installer le pilote depuis le CD-ROM
Systèmes d'exploitation supportés	Windows (installation du pilote requise)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Éteindre l'ordinateur avant l'installation. Ne pas exposer à l'humidité.
Pièces détachées	Non spécifié (contacter le support Genius)
Informations générales	Tablette graphique de la marque GENIUS, gamme NewSketch

FOIRE AUX QUESTIONS - 1812HR GENIUS

Comment installer la tablette GENIUS 1812HR ?

Éteignez l'ordinateur. Branchez le stylet ou la souris à réticule dans le connecteur de pointeur. Raccordez la tablette à l'ordinateur via le câble série 9 broches. Branchez l'adaptateur secteur à une prise murale et au câble d'interface. Allumez l'ordinateur puis la tablette. Installez le pilote depuis le CD-ROM fourni et redémarrez.

Comment configurer les boutons du stylet ?

Ouvrez le panneau de contrôle de la tablette, allez dans l'onglet 'Boutons'. Vous pouvez assigner différentes fonctions aux boutons du stylet. Par défaut, le bouton 1 simule le clic gauche et le bouton 2 le clic droit.

Que signifie le clignotement de la LED Status ?

Lorsque la LED Status clignote, cela indique que le périphérique de pointage (stylet ou souris à réticule) ne se trouve pas dans la zone de travail active. Replacez le pointeur sur la tablette pour que la LED redevienne fixe.

Comment changer la résolution de la tablette ?

Dans le panneau de contrôle, onglet 'Général', vous trouverez la section 'Résolution'. Ajustez le curseur pour définir la résolution souhaitée. La valeur exacte n'est pas indiquée mais elle est réglable.

Quelle est la différence entre le mode absolu et relatif ?

En mode absolu, la position du curseur correspond directement à la position sur la tablette. En mode relatif, le pointeur fonctionne comme une souris, avec un mouvement relatif par rapport à la position précédente.

Comment définir une zone de travail personnalisée ?

Allez dans l'onglet 'Travail' du panneau de contrôle. Dans le cadre 'Zone de suivi', sélectionnez 'Définie par l'utilisateur', puis cliquez sur 'Définir' et faites glisser le curseur pour sélectionner la zone souhaitée.

Que faire si la tablette n'est pas reconnue par l'ordinateur ?

Vérifiez les connexions : câble série bien branché, adaptateur secteur allumé. Assurez-vous que le pilote est correctement installé. Si vous changez de périphérique de pointage, appuyez sur le bouton de réinitialisation et redémarrez le PC.

Comment tester le bon fonctionnement de la tablette ?

Utilisez l'onglet 'Test' du panneau de contrôle. Cliquez dans la zone de test avec le stylet ou la souris à réticule pour vérifier que les mouvements et les clics sont correctement détectés.

La souris à réticule a 4 boutons, à quoi servent-ils ?

Les boutons sont : 1 (clic gauche), 2 (clic droit), 3 (clic gauche et droit simultané), 4 (clic central). Vous pouvez personnaliser ces fonctions dans l'onglet 'Boutons' du panneau de contrôle.

Comment nettoyer la tablette graphique ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou de solvants. Évitez tout liquide à proximité de la tablette.

MODE D'EMPLOI 1812HR GENIUS

Découverte de la tablette newsketch 1212HRIII

1. Diodes d'état : Indiquent la mise sous tension, l'état et le mode de fonctionnement de la NewSketch 1212HRIII.
2. Alimentation : Emplacement du commutateur de mise sous tension.
3. Cable d'interface: Permet de raccorder la tablette à l'ordinateur.
4. Cable d'interface: Raccordez la souris à réticule ou le stylet à ce connecteur.
5. Réinitialisation: Réinitialise les données de communication de la NewSketch 1212HRIII.
6. Entrée secteur : Permet de raccorder la tablette à l'adaptateur.

Découverte de la tablette newsketch 1812HR

1. Câble d'interface : Permet de raccorder la tablette à l'ordinateur.
2. Curseur : Raccordez la souris à réticule ou le stylet à ce connecteur.
3. Réinitialisation : Réinitialise les données de communication de la NewSketch 1812HR.

Le stylet de la tablette newsketch 1212HRIII

Il est équipé de 3 boutons.

Bouton 1: Simule le bouton GAUCHE de la souris.

Bouton 2: Simule le bouton DROIT de la souris.

Bouton 3: Simule le bouton CENTRAL de la souris.

Le stylet de la tablette newsketch 1812HR

Bouton 1: Simule le bouton GAUCHE de la souris.

Bouton 2: Simule le bouton DROIT de la souris.

La souris à réticule à 6 boutons newsketch

La souris à réticule est équipée de 6 boutons qui permettent de sélectionner différentes fonctions.

Vous pouvez utiliser le panneau de configuration de la tablette pour changer la fonction des boutons.

Bouton 1 : Bouton gauche	Bouton 2 : Bouton droit
Bouton 3 : Bouton gauche et droit	Bouton 4 : Bouton central
Bouton 5 : Défilament vers le haut	Bouton 6 : Défilament vers le bas

La souris à réticule à 4 boutons newsketch 1812HR :

La souris à réticule est équipée de 4 boutons qui permettent de sélectionner différentes fonctions.

Vous pouvez utiliser le panneau de configuration de la tablette pour changer la fonction des boutons.

Bouton 1: Bouton gauche Bouton 2: Bouton droit

Bouton 3 : Bouton gauche et droit | Bouton 4 : Bouton central

Diodes d'état de la tablette newsketch 1212HRIII

Les diodes qui se trouvent sur la tablette indiquent les états suivants.

Power	Status	Mode	Signification :
Allumé fixe			Tablette sous tension
Clignotant			Le périphérique de pointage (souris à réticule ou stylet) ne se trouve pas dans la zone de travail.
	Rouge	Éteint	Mode K
	Vert	Rouge	Mode MM
	Vert	Vert	Mode UIOF

Mode K: Il permet de connecter simultanément la souris à réticule et le stylet.

Mode MM: Prend en charge le mode Summagraphics.

Mode UIOF: Prend en charge le mode Summagraphics.

Installation de la tablette newsketch 1212HRIII

Suivez les étapes indiquées ci-dessous pour installer votre tablette NewSketch 1212HRIII. Veillez à êtreindre votre ordinateur avant d'installer la tablette.

1. Branchez le stylet ou la souris à réticule dans le connecteur de pointeur.
2. Raccordez la tablette à l'ordinateur. Branchez le connecteur à 9 broches du câble d'interface dans le port série du PC. Si votre ordinateur est équipé d'un port série large à 25 broches, insérez l'adaptateur de 9 broches / 25 broches entre le câble série et l'ordinateur.
3. Mettez votre ordinateur et la tablette NewSketch 1212HRIII sous tension. La tablette est maintenant prête à fonctionner, mais il vous reste à installer le pilote.

Installation de la tablette newsketch 1812HR

Suivez les étapes indiquées ci-dessous pour installer votre tablette NewSketch 1812HR.

Veillez à éteindre votre ordinateur avant d'installer la tablette.

1. Branchez le stylet ou la souris à réticule dans le connecteur de pointeur.
2. Raccordez la tablette à l'ordinateur. Branchez le connecteur à 9 broches du câ âble série et l'ordinateur.
3. Vérifiez que l'adaptateur secteur dont vous disposez correspond bien au standard électrique de votre pays. Raccordez l'adaptateur secteur à une prise électrique murale standard.
4. Raccordez l'adaptateur secteur en branchant son connecteur cylindrique dans le connecteur D du câble d'interface.
5. Mettez votre ordinateur et la tablette NewSketch 1812HR sous tension. La tablette est maintenant prête à fonctionner, mais il vous reste à installer le pilote.

Pour les 2 modèles :

Suivez les étapes indiquées ci-dessous pour installer le pilote de la tablette Genius et pouvoir l'utiliser sous Windows.

1. Vérifiez que votre tablette est correctement connectée.
2. Si vous avez déjà un autre pilote de tablette installé, supprimez d'abord ce pilote.
3. Insérez le CD-ROM des utilisateurs pour la tablette Genius dans le lecteur D (votre lecteur de CD-ROM).
4. Lorsque l'installation est terminée, redémarrez votre ordinateur pour activer votre tablette.

Panneau de contrôle de la tablette

Il vous permet de définir et de tester toutes les fonctions du stylet et de la tablette.

Onglet général

1. Orientation: Rotation de la zone de travail.
2. Mode de coordonnées : Absolu : L'écran est directement représenté par la zone active de la tablette. Relatif : Le périphérique de pointage fonctionne comme une souris.
3. Test du double-clic : Permet d'établir la zone dans laquelle 2 pulsations de bouton seront définies comme un double-clic.
4. Résolution : Permet de définir la résolution de la tablette.

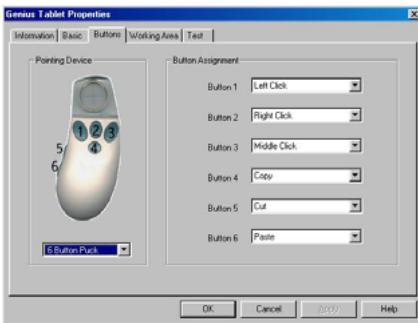

Onglet boutons :

NewSketch 212HRIII

Vous pouvez assigner différentes fonctions au stylet ou aux boutons de la souris à réticule.

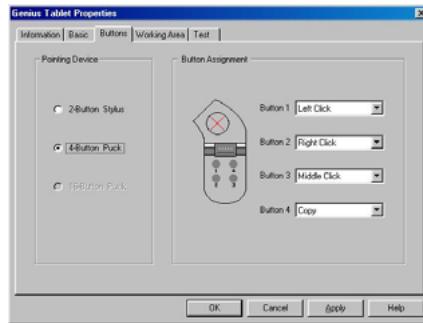

NewSketch 1812HR

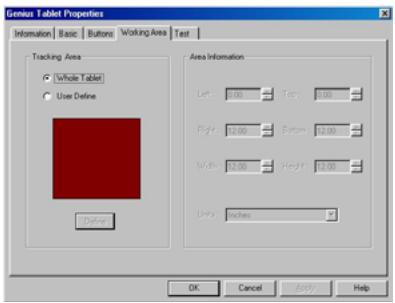

Onglet de travail :

1. Cadre de la zone de suivi: Toute la tablette : utilise la totalité de la zone active. Définie par l'utilisateur : cliquez sur le bouton "Définir" et faites glisser le curseur pour définir la zone de travail.
2. Cadre de la zone d'informations : Les chiffres définissant la zone de travail.

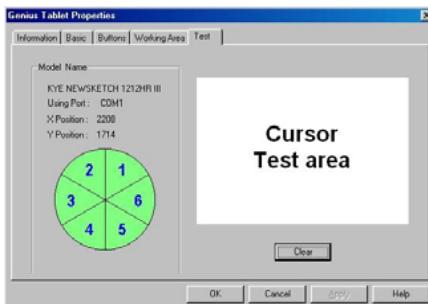

Onglet test :

Cliquez dans cette zone à l'aide du stylet ou de la souris à réticule pour vérifier si le paramétrage est correct ou non.

Note: Si vous changez de périhérique de pointage, appuyez sur le bouton de réinitialisation et redémarrez votre PC.

NewSketch 1212HRIII NewSketch 1812HR
