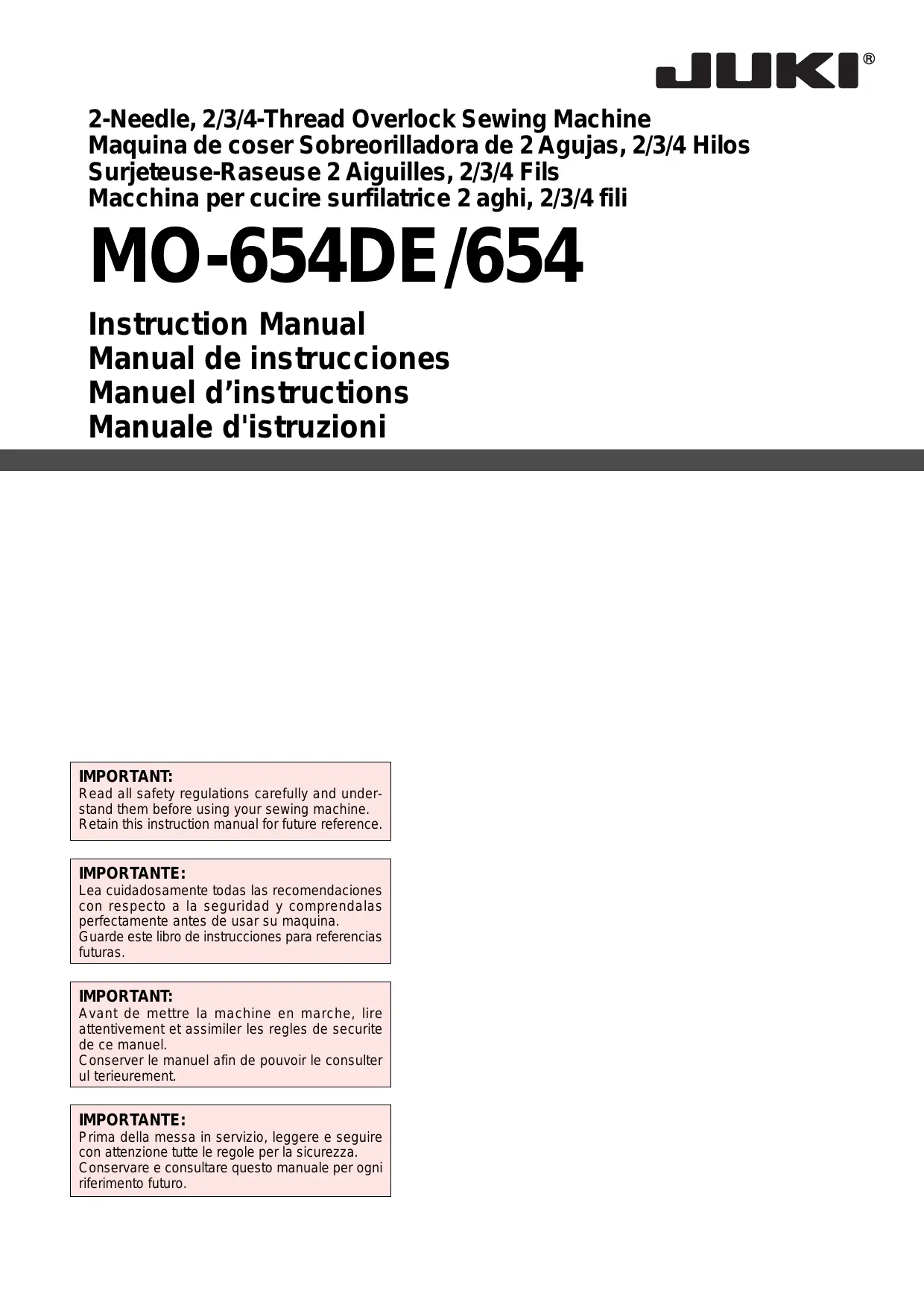

MO-654DE - Overlock JUKI - Notice d'utilisation et mode d'emploi gratuit

Type de machine	Surjeteuse overlock
Nombre de fils	2 / 3 / 4 fils
Nombre d'aiguilles	1 ou 2 aiguilles
Type d'aiguille	HAx1 n°11 a 14
Vitesse de couture max	1 500 points/min
Longueur de point	1 a 4 mm
Largeur de surjet aiguille gauche	6 mm
Largeur de surjet aiguille droite	4 mm
Largeur ourlet roulé	2 mm
Entraînement différentiel	Rapport 0,7 a 2,0
Types de points	Surjet 4 fils, 3 fils, 2 fils, ourlet roulé, flatlock, surjet étroit, froncé
Reglage tension	Molette type industriel, 1 rotation
Enfilage looper	Enfileuse de looper integree
Guidage fil	Code couleur
Dimensions (L x H x P)	270 x 295 x 345 mm
Poids	7 kg

FOIRE AUX QUESTIONS - MO-654DE JUKI

Combien de fils peut utiliser la JUKI MO-654DE ?

La MO-654DE est une surjeteuse 2/3/4 fils. Elle accepte 2, 3 ou 4 fils selon le type de point souhaité. Le convertisseur 2/3 fils fourni en accessoire permet de passer facilement d'une configuration à l'autre.

Quelle est la vitesse maximale de la JUKI MO-654DE ?

La machine atteint une vitesse de couture maximale de 1 500 points par minute. Cette cadence élevée permet de travailler rapidement sur de grandes longueurs de tissu tout en conservant un surjet régulier.

Comment enfiler la JUKI MO-654DE facilement ?

Les chemins de fil sont repérés par un code couleur pour guider l'enfilage étape par étape. La machine est équipée d'une enfileuse de looper intégrée : il suffit de glisser le fil dans la fente et de remettre le looper en place en quelques secondes.

Comment réaliser un ourlet roulé avec la MO-654DE ?

La MO-654DE intègre la fonction ourlet roulé sans changer le pied presseur. Il faut utiliser le convertisseur dédié pour activer la plaque d'ourlet roulé et obtenir une largeur de 2 mm. Consultez le chapitre correspondant de la notice pour le réglage de la tension.

Comment régler l'entraînement différentiel ?

Le rapport d'entraînement différentiel va de 0,7 à 2,0. Un rapport inférieur à 1 étire le tissu et convient aux fronces ; un rapport supérieur à 1 comprime le tissu pour éviter les vagues sur les jerseys et tissus extensibles. Réglez progressivement sur un morceau d'essai.

Quel type d'aiguille faut-il utiliser avec la JUKI MO-654DE ?

La machine utilise des aiguilles ménagères standard de type HAx1, en taille n°11 à 14 (75 à 90). Choisissez la taille en fonction de l'épaisseur du tissu : aiguille fine pour tissus légers, plus épaisse pour denim ou toile.

La couture est irrégulière ou le fil casse, que vérifier ?

Commencez par contrôler que la machine est correctement enfilée dans l'ordre du code couleur. Vérifiez ensuite la tension des fils à l'aide des molettes de type industriel, puis assurez-vous que l'aiguille n'est pas émoussée ou mal insérée. Un nettoyage des peluches sous la plaque à aiguille résout souvent ces problèmes.

Comment régler la largeur du surjet ?

La largeur de surjet est de 6 mm avec l'aiguille gauche et de 4 mm avec l'aiguille droite. Pour réduire davantage la largeur, activez le mode ourlet étroit (narrow overlock). La position du couteau peut également être ajustée pour modifier la marge de coupe.

Comment entretenir et nettoyer la JUKI MO-654DE ?

Après chaque session, retirez les peluches accumulées sous la plaque à aiguille et autour des lames du couteau à l'aide de la brosse fournie. Huilez régulièrement les points de lubrification indiqués dans la notice avec l'huileur inclus. N'oubliez pas de débrancher la machine avant tout nettoyage.

Peut-on réaliser un point flatlock avec la MO-654DE ?

Oui, la MO-654DE permet de réaliser le point flatlock (point plat), idéal pour assembler deux pièces de tissu sans épaisseur visible, notamment pour les vêtements de sport ou les tricots. Il faut adapter la tension des fils et retirer l'aiguille droite selon la configuration souhaitée.

Quels accessoires sont fournis avec la JUKI MO-654DE ?

La machine est livrée avec : pied presseur multifonction, pédale de commande, couteau inférieur de rechange, convertisseur 2/3 fils, enfileuse d'aiguille, enfileuse de looper, aiguilles, brosse de nettoyage, huileur, couvre-bobines, tournevis et housse de protection.

La JUKI MO-654DE convient-elle aux débutants ?

Oui, elle est conçue pour être accessible grâce à son enfilage code couleur et son enfileuse de looper. Le guide de couture intégré facilite le respect des marges. Cela dit, la surjeteuse demande une prise en main initiale : quelques essais sur chutes de tissu sont recommandés avant de coudre un projet.

MODE D'EMPLOI MO-654DE JUKI

Avant de mettre la machine en marche, lire attentivement et assimiler les règles de sécurité de ce manuel.

Conserver le manuel afin de pouvoir le consulter ultérieurement.

Important:

L'emploi d'un appareil électrique exige d'observer les mesures de sécurité suivantes:

DANGER pour la protection contre tout choc électrique:

1. Ne pas laisser la surjeteuse sans surveillance tant qu'elle est raccordée au réseau.
2. Après usage et avant un nettoyage, séparer toujours la machine du réseau.
3. Retirer la fiche du réseau pour changer une ampoule. Employer des ampoules pour modèle : 15W (110/115V), 10W (230/240V).

Attention____pour éviter des brûlures, un feu, un choc électrique ou des blessures de personnes:

1. Ne pas prendre la surjeteuse pour un jouet. La plus grande prudence est de mise quand la machine est utilisée par des enfants ou se trouve à leur proximité.
2. Utiliser la surjeteuse seulement dans le but d'accomplir les travaux décrits dans ce mode d'emploi. N'employer que les accessoires recommandés par le fabricant.
3. Ne pas employer la surjeteuse, si les cordons ou les prises sont abimés, si elle ne fonctionne pas sans problèmes, si elle est tombée par terre ou dans l'eau, ou bien a été endommagée. Apporter sa surjeteuse pour réparation ou vérification après chez l'agent le plus proche ou du spécialiste correspondant.
4. Durant l'emploi de la surjeteuse, ne pas boucher les fentes d'aération ainsi que la pédale par des bouts de fil, de la poussière et des déchets de tissu.
5. Éloigner les doigts de toute pièce en mouvement. Une prudence toute particulière s'impose à proximité des aiguilles et des couteaux de la surjeteuse.
6. Utiliser toujours la plaque à aiguille originale de la surjeteuse. Une plaque erronée peut provoquer la cassure de l'aiguille.
7. Ne pas utiliser d'aiguilles courbées.
8. Durant la couture, ne pas tirer sur le tissu, ni le pousser, ILA peut provoquer la cassure de I'iguille.
9. Placer l'interrupteur principal sur «O» lors de toute activité à proximité des aiguilles, par ex. pour enfiler, changer d'aiguille ou de pied-de-biche, etc.
10. Prière de toujours retirer la prise du réseau lorsque vous effectuez, sur la surjeteuse ouverte, des travaux d'entretien mentionnés dans le mode d'emploi, comme l'enfilage des boucleurs, le relèvement du couteau, l'huilage, le changement des ampoules, etc.
11. Ne pas introduire d'objets dans les ouvertures de la machine.
12. Ne pas employer la surjeteuse en plein air.
13. Ne pas employer la surjeteuse dans un local où l'on utilise des produits avec gaz propulseur (spray) ou de l'oxygène.
14. Pour la mise hors service, placer le commutateur principal sur «O» et débrancher la fiche du réseau.
15. Débrancher en tirant sur la fiche et non sur le cordon.
16. En cas de non utilisation, l'appareil doit, en principe, être séparé du réseau en retirant la prise.
17. Si le câble électrique est endommagé, il doit être remplacé par un câble original chez l'agent le plus proche ou dans un centre du service après-vente.
18. Si de l'huile vient en contact avec les yeux, les rincer immédiatement avec de l'eau. En cas d'absorption accidentelle d'huile, consulter immédiatement un médecin.

Entretien des produits à DOUBLE isolation

Un produit à double isolation est équipé de deux isolations au lieu d'une mise à la terre. La mise à la terre n'est pas prévue sur un produit à double isolation et ne devrait donc pas être employée. L'entretien d'un produit à double isolation qui exige de grands soins et des connaissances poussées sur le système doit donc être réalisé seulement par du personnel qualifié. N'employer que des pièces de rechange originales pour l'entretien et la réparation. Un produit à double isolation est désigné de la manière suivante : "Isolation double" ou "A double isolement".

Le symbole peut également caractériser un tel produit.

Cette surjeteuse est destinée seulement à un usage familial.

Vue interieure de la machine, couvercle du boucleur ouvert

1. Boucleur supérieur
2. Couteau supérieur
3. Couteau inférieur
4. Sélecteur de largeur d'overlock
5. Boucleur inférieur
6. Vis de fixation du coudeau inférieur
7. Enfilage du boucleur inférieur

Vue interieure de la machine, plateau-box ouvert

1. Sélecteur de position du couteau inférieur
2. Sélecteur de mécanisme d'entraînement

1. Commande au pied
2. Couteau inférieur
3. Filet
4. Convertisseur 2/3 fils
5. Rondelles de maintien des bobines
6. Pincette
7. Pinceau de nettoyage
8. Passe-fil pour les aiguilles
9. Jeu d'aiguilles dans le compartiment

a aiguille

1. Petit tourne-vis
2. Grand tourne-vis
3. Burette d'huile
4. Pochette à accessoires
5. Housse de protection

Soulver la tige jusqu'en butée

Tourner le support de guide-fil jusqu'à ce que la butée de position (A) s'encliquète.

Mise en place du guide-fil sur la tige de support

Introduire le guide-fil sur le bout de la tige de façon à ce que la flèche du guide-fil soit devant.

Fixation du support des broches à bobines

Introduire le support de broches à bobine fourni séparément (avec deux supports de broche) dans le dispositif de guidage du socle.

Pour grosses bobines industrielles

Avec des bobines de diamètre interne important, installer l'antivibrateur de bobine dans le sens opposé.

Pour petites bobines à usage domestique

Avec des bobines à usage domestique, retirer les antivibrateurs.

Installer une bobine sur le support de bobine avec les encoches vers le bas et poser une rondelle de maintien dessus. Le bord arrondi de la rondelle doit être dirigé vers le bas.

Branchement de la pédale de commande

1. Introduire la fiche de la pédale de commande dans la prise de la machine.
2. Brancher la pédale sur la prise de courant murale.
3. Poser le pied sur la pédale de commande. Pour augmenter la vitesse de couture, augmenter la pression sur la pédale (à fond). Pour réduire la vitesse de couture, relâcher la pression sur la pédale (pression légère).

Commutation de l'interrupteur de marche/arrêt du moteur/eclairage

A Pour arrêter, appuyer sur 0. B Pour mettre en marche, appuyer sur. La machine est prête à l'utilisation. L'éclairage du plan de travail est éteint. C Pour mettre en marche et en même temps l'éclairage du plan de travail, appuyer sur

Lorsque la machine à coudre n'est plus utilisée:

1. Commuter l'interrupteur principal moteur/eclairage sur arrêt (côté 0).
2. Débrancher la prise de courant murale.
3. Ne jamais rien poser sur la pédale de commande.

Releveur de pied presseur (Pour relever le pied presseur avec le levier)

A Pour coudre un tissu ordinaire (tissu moyennement épais), relever le pied presseur à la position (A) indiquée sur le schéma. B Pour coudre une étoffe lourde, relever le pied presseur à la position (B) indiquée sur le schéma, afin d'augmenter l'espace entre le pied presseur et la plaque à aiguille.

Changement du pied presseur

Toujours couper l'alimentation de courant à l'interrupteur.

1. Relever le pied presseur.
2. Tourner le volant jusqu'à ce que les aiguilles soient complètement relevées.
3. Appuyer sur le point marqué (C) sur le schéma, pour desserrer le pied presseur.
4. Pour dégager le pied presseur, placer son levier sur la position la plus haute (B). Le pied presseur peut alors être retiré.
5. Pour fixer le pied presseur, le placer de façon à ce que la broche soit parfaitement sous la rainure du support. Abaisser ensuite le levier de relèvement du pied presseur, qui s'encliquète alors automatiquement.

Toujours couper l'alimentation de courant à l'interrupteur.

1. Tourner le volant jusqu'à ce que le couteau supérieur soit complètement relevé. Ouvrir le couvercle du boucleur.
2. Appuyer sur la partie (A) du schéma en la faisant glisser vers la droite jusqu'en butée.
3. Continuer à appuyer sur (A) et tourner le bouton vers la droite dans la direction de la flèche.
4. Tourner le bouton jusqu'à ce que le couteau se trouve dans la position (B).

Toujours couper l'alimentation de courant à l'interrupteur.

Pour tourner le bouton de réglage du couteau inférieur, appuyer sur la partie (C) du schéma.

• (E) Si le bord du tissu s'enroule, régler le sélecteur de position du couteau inférieur (D) sur une valeur inférieure.
• (F) Si le fil de bordure est trop lâche, régler le sélecteur de position du couteau inférieur sur une valeur supérieure.

Sélecteur de mécanisme d'entraînement (pour régler la longueur du point) la longueur du point de couture peut être réglée progressivement sur une plage de 1 à 4.

Pour régler la longueur du point, tourner le sélecteur d'entraînement soit vers le haut soit vers le bas selon la longueur de point désirée.

• Le réglage standard des coutures overlock se situe sur 2 ou sur 3.

Sélecteur du mécanisme d'entraînement à différentiel (pour couture froncée ou couture tendue)

Pour effectuer le réglage des coutures fronçées ou des coutures rétractées, il suffit de tourner le sélecteur d'entrainement à différentiel vers le haut ou vers le bas selon le réglage désiré.

L'entrainement à différentiel permet d'effectuer des coutures, exemples de tuyautages ou d'ondulations dans le cas de matériaux très élastiques du fait que la griffe avant (A) et la griffe arrêtée (B) ont des longueurs de déplacement différentes.

Sélecteur de largeur d'overlock (pour coutures overlock ou roulottées)

• Tournier le volant jusqu'à ce que les aiguilles soient dans leur position la plus élevée.
• Pour les coutures overlock

Pousser le sélecteur vers l'arrière de façon à ce qu'il vienne dans l'alignement du repère arrêté rouge de la plaque à aiguilles.

• Pour coutures roulottées
• Tirer le selector vers l'avant de façon à ce qu'il vienne dans l'alignement du repère avant rouge de la plaque à aiguilles.
• Régler le sélecteur de position du couteau inférieur sur "1 - 2".

Vis de réglage de la pression du pied presseur

La pression du pied presseur a été réglée en usine pour un type d'étoffe ordinaire. En principe, la pression du pied presseur ne sera modifiée que pour les étoffes spéciales.

Augmenter la pression du pied presseur : pour les étoffes lourdes telles que denim, tweed, ou lin fort. - Diminuer la pression du pied presseur : pour les étoffes légères telles que georgette, batiste ou tricot.

(A) Position standard : Lorsque la partie inférieure du bouton de commande est dans l'alignement du couvercle supérieur.

Toujours couper l'alimentation de courant à l'interrupteur.

• Introduire l'aiguille dans le trou de retenue d'aiguille (A) pratiqué sur la Brosse de nettoyage. Cela vous facilitera le remplacement des aiguilles.
• Tourner le volant jusqu'à ce que les aiguilles soient dans leur position la plus haute.
• Avant de changer les aiguilles, il est recommandé d'abaisser ou de retarder le pied presseur.
• Desserrer la vis de fixation des aiguilles avec un petit tournevis. Retirer les aiguilles.
• Commencer par introduire l'aiguille à droite dans la gorge jusqu'en dirigeant le côté plat de l'aiguille vers l'arrière. Serrer à fond la vis de fixation au tournevis. Introduire l'aiguille à gauche de la même manière.

Aiguilles utilisées:	Aiguille	Epaisseur
Aiguille droite	Usage menager 130/705H	No.75/11
Aiguille gauche	130/705H(JL x 2)

• Lors de l'achat d'aiguilles, toujours désoirir des aiguilles de cette catégorie.
• Lors de la couture de tissus épais, utiliser une aiguille JL x 2 pour l'aiguille gauche.

Enfiler la machine avec le plus grand soin en veillant à respecter l'ordre des opérations qui est indiqué, car ces conditions sont essentielles pour obtenir des points réguliers.

Préparation

1. Relever l'axe rétractable du guide-fil jusqu'à la position la plus haute et le guide-fil.
2. Ouvrir le couvercle du boucleur et le plateau de tissu.
3. Tourner le volant vers l'avant jusqu'à ce que les aiguilles soient dans leur position la plus haute.
4. Dégager le couteau supérieur.

Ordre d'enfilage

Des schémas en couleurs qui indiquent clairement les différentes étapes de l'enfilage sont inclus.

Enfiler la machine dans l'ordre suivant:

1. Fil de boucleur supérieur (bleu)
2. Fil de boucleur inférieur (rouge)
3. Fil d'aiguille droite (vert)
4. Fil d'aiguille gauche (jaune)

Les accessoires d'enfilage tels que pincette, enfil-boucleur et enfil-aiguille qui sont fournis avec la machine sont d'une grande utilité pour effectuer ces opérations.

Enfilage des disques de tension du fil

Tirer légèrement sur le fil en se servant des deux mains pour le faire passer entre les disques de tension.

Introduire l'enfile-aiguille dans le chas de l'aiguille ou dans le chas du boucleur, puis enfilez le fil dans l'enfile-aiguille. Tirer ensuite l'enfile-aiguille en arrière jusqu'à ce qu'il sorte du chas.

1. Fil de crochet supérieur (bleu)

Poser la bobine sur la broche placée au-dessous du repère bleu de l'axe rétractable du guide-fil.

Faire passer par l'arrière le fil sur le guide-fil de l'axe rétractable avec le repère bleu. Introduire le fil dans la plaque de guide-fil. Ramener le fil sur le guide-fil. Introduire le fil entre les disques de tension. Guider le fil sur les différents points d'enfilage du guide-fil. Tourner le volant jusqu'à ce que le boucleur supérieur soit complètement relevé. Enfiler le fil dans le chas du boucleur supérieur. Tirer le fil sur une longueur de 10 cm environ. Glisser le fil sous le pied presseur et le tirer vers l'arrière.

Utiliser un filet pour fil retors.

Si le fil s'enroule autour du guide du fait qu'il est très torsadé, couvrir la bobine de boucleur supérieur et de boucleur inférieur avec le fil joint à la machine.

2. Fil de boucleur inférieur (rouge)

Poser la bobine sur la broche placée au-dessous du repère rouge de l'axe rétractable du guide-fil.

(1,2) Faire passer le fil de l'arrière à l'avant du guide-fil à axe rétractable.

(3,4) Faire passer le fil dans la plaque du guide-fil.

(5) Ramener le fil sur le guide-fil.

(6) Enfiler le disque de tension.

(7,8,9,10,11) Guider le fil sur les différents points d'enfilage du guide-fil.

Amener les aiguilles dans leur position la plus haute et abaisser le tendeur de fil.

(13,14) Guider le fil sur les deux points d'enfilage. Tenir l'extrémité du fil de la main gauche. Tourner le volant jusqu'à ce que les boucleurs se croisent à peine. Il s'ensuit que le tendeur de fil saute automatiquement pour reprendre sa position de base.

Enfiler le boucleur inférieur et glisser le fil sous le pied presseur.

• En cas de cassure ou glissement du fil de boucleur inférieur, couper les fils des aiguilles à droite et à gauche. Retirer alors les fils.

Enfiler le boucleur inférieur et alors les aiguilles.

3. Fil d'aiguille droite (vert)

Placer la bobine sur la broche au-dessous du repère vert du guide-fil à axe rétractable.

(1,2) Faire passer le fil de l'arrière à l'avant du guide-fil à axe rétractable. (3,4) Faire passer le fil dans la plaque de guide-fil. (5) Faire passer le fil sur le disque de tension. (6,7) Guider le fil sur les différents points d'enfilage du guide-fil. (8) Introduire le fil dans l'encochrome du levier de levage du fil. (9) Faire passer le fil dans la fente du guide-fil. (10,11) Guider le fil sur les guide-fils de la bare à aiguille. (12) Tournier le volant vers l'avant et amener les aiguilles dans leur position la plus haute. Enfiler l'aiguille droite. (13) Faire passer le fil sous le pied presseur et le tirer sur 10 cm environ vers l'arrête.

4. Fil d'aiguille gauche (jaune)

Placer la bobine sur la broche placée au-dessous du repère jaune du guide-fil à rétractable.

(1) Faire passer le fil de la bobine vers le guide-fil et l'introduire dans le guide-fil jaune.

(2,3) Guider le fil sur les points d'enfilage.

Faire passer le fil sur le disque de tension.

(5) Guider le fil sur le point d'enfilage.

(6) Introduire le fil dans l'encoche du levier de levage du fil.

(7,8,9) Guider le fil sur les différents points d'enfilage.

(10) Enfiler l'aiguille de gauche. Tirer le fil sur 10 cm environ du chas de l'aiguille.

Une fois l'enfilage terminé, abaisser le couteau inférieur et fermer le couvercle de boucleur et le plateau de tissu.

4 mm largeur overlock à 3 fils (aiguille droite) (bleu, rouge et vert)

• Retirer l'aiguille gauche.

Enfilder dans l'ordre suivant:

(1) Fil de boucleur supérieur (bleu) (2) Fil de boucleur inférieur (rouge) (3) Fil d'aiguille droite (vert) * Si le fil d'aiguille gauche s'est déjà fait passer sur la machine, couper et le fil.

6 mm largeur overlock à 3 fils (aiguille gauche) (bleu, rouge et jaune)

• Retirer l'aiguille droite.

Enfilder dans l'ordre suivant :

(1) Fil de boucleur supérieur (bleu) (2) Fil de boucleur inférieur (rouge) (3) Fil d'aiguille gauche (jaune) * Si le fil d'aiguille droite s'est déjà fait passer sur la machine, couper et retirer le fil.

Couture plate à 2 fils

Comment utiliser le convertisseur 2/3 fils

• Cet accessoire permet à la machine à 1 aiguille d'effectuer un surjet et des coutures décoratives sur des tissus à 1 épaissiur. Il permet à la machine à 2 aiguilles d'effectuer une super couture extensible 3 fils. (1) Retirer le fil de boucleur supérieur et introduire le convertisseur 2/3 fils (disponible séparément) dans la partie supérieure (A) de l'axe de boucleur supérieur, puis fixer le fil métallique (B) dans l'orifice du boucleur supérieur.

Boucleur supérieur (C) : Pousser le fil métallique élastique en arrêt pour que son extrémité supérieure vienne dans l'orifice du boucleur supérieur. (D) : Si le fil métallique n'est pas suffisamment élastique ou s'il ne peut pas être introduit facilement dans l'orifice du boucleur supérieur, régler sa partie incurvée. (2) Pour enfilager la tête de la machine, faire passer le fil du boucleur inférieur au-dessus du fil métallique du convertisseur 2/3 fils et le guider par dessous le pied presseur.

Une fois que l'enfilage est terminé, faire un échantillonnage de couture d'essay.

Pour mieux juger de l'aspect des points et de la tension du fil, il est recommandé de utiliser deux échantillons de tissu.

1. Placer les boutons de tension du fil des boucleurs inférieurs/supérieurs et des aiguilles gauche et droite sur "4".
2. Vérifier que le couture supérieur est abaisse (dans la position de coupe).
3. Relever le pied presseur.
4. Glisser le tissu dessous.
5. Abaisser le pied presseur et coudre.
6. À la fin de la couture, continuer à piquer dans le vide pour former une chaînette de 5 ou 6 cm de long.
7. Maintenir le tissu d'une main et tirer la chaînette sur le coupe-fil du pied presseur.
8. Les boutons de réglages de tension de fil doivent être réglés en fonction de la nature du tissu et du fil.

Réglage de la tension du fil

Il est possible de corriger l'aspect des points de picure à partir du bouton de réglage de tension du fil gradué de 1 à 9.

		Standard du bouton de réglage de la tension du fil
A	Bouton de réglage de tension de fil du bpucleur supérieur	3 - 5
B	Bouton de réglage de tension de fil du bpucleur inférieur	3 - 5
C	Bouton de réglage de tension de fil de l'aiguille droite	3 - 5
D	Bouton de réglage de tension de fil de l'aiguille gauche	3 - 5

• Dans le cas de fils en fil ou de fils de laines de nylon, régler la tension en conséquence.

Réglage de la tension du fil

Tourner le bouton de réglage de tension du fil dans le sens de la flèche et faire une couture d'essai.

A - Les noeuds du boucleur supérieur sont formés sur le dessous du tissu: B - Les noeuds du boucleur inférieur sont formés sur le dessous du tissu: C - Le fil d'aiguille droite forme des noeuds sur le dessous du tissu: D - Le fil d'aiguille gauche forme des noeuds sur le dessous du tissu: E - Le tissu forme des fronces à l'emplacement de la couture:

• Il est possible de corriger la tension en régulant le sélecteur de position du couteau inférieur sur le plus petit chiffre.

Le roulotteur est incorporé à la machine. Le bord du tissu est automatiquement roulotté avec le fil du boucleur supérieur, ce qui donne des coutures de bord très bien finies et régulières.

Préparation pour le roulottage

1. Retirer l'aiguille gauche et enfiler la machine comme pour une couture overlock à trois fils.
2. Régler le sélecteur de position du couteau inférieur sur "1 - 2".
3. Tourner le sélecteur de position du couteau vers l'avant et aligner sur le repéré rouge face à la plaque à aiguille.
4. Régler le sélecteur du mécanisme d'entraînement (longueur de point) sur "1 - 1,5".
5. Régler les fils à tension désirée.

Les ourlets sont roulottés sur le bord du tissu avec le fil du boucleur supérieur.

(B): couture overlock serrée

Sert à réaliser des coutures avec des points redoublés dont la largeur de coupe est inférieure à la normale.

Tension normale des fils pour le roulottage (couture roulée, point overlock serré)

La tension des fils diffère légèrement selon le type de tissu et de fil. Pour avoir de jolies finitions au point de roulottage, désirez un fil texturé ou un fil plus fin. Utiliser un fil d'une finesse supérieure à #80. La fil texturé est utilisable uniquement pour le boucleur supérieur.

• Ajustez la tension du fil selon votre désir.
• Mó deaabstar la tensions del hilo. Régler la tension du fil.
• Régler les fils à la tension désirée.
• Reguler les tensions du fil comme dans la table.

Thread tension dial value Valores del cuadrante de tensiones de hilo Réglage de la tension des fils Manopola valoré tensione filo	For rolled hem Para dobladillados enrollados Pour roulotte Per orlo rollato			For narrow overlock stitch Para+puntadas de sobreorillado estrecho Pour overlock serré Per punto sopraggitto stretto
	Right-hand needle Aguja del lado dicho Aiguille overlock Ago destro	Upper looper Enlazador superior Boucleur supérieur Crochet supremiere	Lower looper Enlazador inferior Boucleur inférieur Crochet inferiore	Right-hand needle Aguja del lado dicho Aiguille overlock Ago destro	Upper looper Enlazador superior Boucleur supérieur Crochet supremiere	Lower looper Enlazador inferior Boucleur inférieur Crochet inferiore
Thread to be used Hilos a utiliser Fil à utiliser Filato da/utilizzare	4-6	3-5	7-9	4-6	5-7	4-6
Spun thread #80 Hilo hilado #80 Fil #80 Filato #80	3-5	3-5	6-8	3-5	3-5	3-5
Filament thread #80 Hilo de filamento #80 Fil d'étamine #80 Filato #80		3-5			3-5
Wooly nylon thread Hilo de nilón lanoso Fil texturé Filó testurizzato		3-5			3-5

Pose de bande de renfort

Le pied presseur standard est équipé d'un guide pour bande de renfort.

La bande de renfort permet de soutenir la couture des épaules ou des cordures sur des tissus à maille et d'éviter ainsi les fronces indésirables.

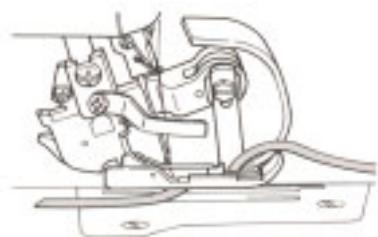

1. Tourner le volant vers l'avant et amener les aiguilles dans leur position la plus haute.
2. Relever le pied presseur, mettre la bande de renfort dans la fente du pied presseur. Abaisser le pied presseur.

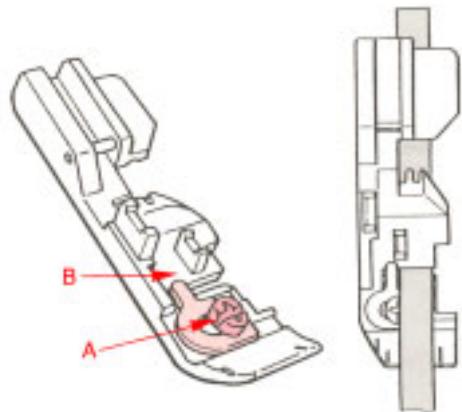

3. Desserrer la vis de réglage du guide (A) pour l'adapter au guide (B) à la largeur de la bande. Resserrer la vis.
4. Faire 2 ou 3 points d'essai en tournant le volant à la main.

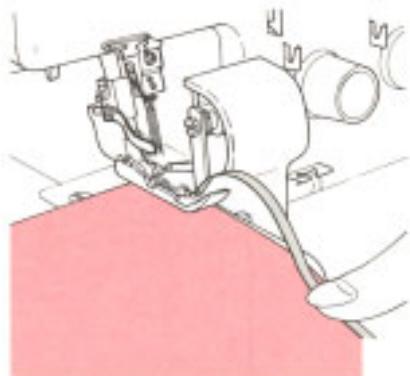

5. Mettre l'étoffe sous le pied presseur.
6. Piquer en guidant légèrement la bande.

Mécanisme d'avance à différentiel

Il est possible de régler les coutures fronçées ou les coutures rétractées avec le sélecteur d’entraînement à différentiel (longueur d’entraînement différente de la griffe avant (A) et de la griffe arrière (B) du mécanisme d’entraînement).

Après le réglage du sélecteur, effectuer une piqûre d'essai.

1. Permet de froncer une épaissieur de tissu fin.
2. Régler le sélecteur du mécanisme d'entrainement (longueur de point) à “4” maximum.
3. Régler le sélecteur du mécanisme d'entraînement différentiel à "1,5 - 2".

Par exemple: poignets, bracelets de fermeture, empiècements, parmentures en dentelle, volants.

• Pour coudre sans entraînement différentiel, placer son sélecteur sur "N".

Coupure des points d'overlock à 4, 3 fils.

Pour défaire les points, couper le fil en (A) avec des ciseaux et tirer le fil (B).

Le fil cassé en cours de travail

1. Tournier immédiatement le tissu à angle droit et arrêter tout de suite la couture. Retirer l'ouvrage.
2. Réenfiler
3. e et à gauche. Retirer alors les fils. Enfiler le boucleur inférieur et alors les aiguilles.
4. Relever le pied presseur, et passer l'ouvrage dessous. Piquer 2 ou 3 cm en du point où a cassé le fil.

1. Former une chaînette de fil de 3 ou 4 cm au début de l'ouvrage.
2. Piquer 2 ou 3 points sur le tissu.
3. Abaisser l'aiguille et relever le pied presseur.
4. Tirer la chaînette de fil et la poser entre le pied presseur et l'étoffe en partant de la gauche.
5. Abaisser le pied presseur et piquer sur la chaînette de fil. Si la chaînette de fil n'est pas cousue dans la couture, veiller à ce que la chaine de points soit suffisamment longue en début et en fin de couture afin de pouvoir faire un noeud ou la glisser sous les points à l'aide d'une aiguille à laine.
6. Si les coutures se croisent, la chaînette de fil est automatiquement fermée.

Attention: respecter les prescriptions de sécurité

Remplacement du couteau supérieur

Le couteau supérieur (mobile) est réalisé en métal dur et n'a pas besoin d'être remplace, sauf si par accident la lame se trouvait déteriorée. Dans ce cas, faire appel à un distributeur de votre région.

Remplacement du couteau inférieur

Couper le circuit de la machine en mettant le commutateur principal sur „Off“. Séparer la machine du réseau électrique en débranchant le cordon.

Relever les aiguilles. Placer, côte à côte, les repères du volant et du capot létal.

Ouvrir le couvercle des boucleurs.

Relever le couvercle supérieur.

À l'aide du grand tournevis (logé dans la pochette d'accessoires), desserrer la vis de fixation.

Retirer le couteau inférieur.

Ajuster le couteau de rechange (logé dans la pochette d'accessoires) dans la rainure de maintien, de façon que la lame du couteau inférieur se trouve bord à bord avec la plaque à aiguille.

Bien serrer la vis de fixation.

Remplacement de l'ampoule

Couper l'alimentation à l'interrupteur principal.

Dévisser l'ampoule et mettre une ampoule neuve. Utiliser des ampoules de 10 (230V, 240V), 15 (120V) Watts, qui sont en vente chez tous les distributeurs.

Attention: Si de l'huile vient en contact avec les yeux, les rincer immédiatement avec de l'eau. En cas d'absorption accidentelle d'huile, consulter immédiatement un médecin.

Nettoyage et huilage

Couper le circuit de la machine en mettant le commutateur principal sur „O“. Séparer la machine du réseau électrique en débranchant le cordon.

Pendant la couture et la coupe, une quantité importante de poussière, de bourre et de débris de fil se pose sur la machine. Procéder régulièrement au nettoyage.

Les principales pièces constitutives étant réalisées en matière spéciale, l'huile n'est nécessaire que de temps en temps. Ne huiler que les points indiqués sur le schéma, après un usage répété.

Prière de respecter les prescriptions de sécurité à la page 3.

Les problèmes ci-dessous ne sont pas de défaut mécanique, vérifier le tableau ci-après avant d'appeler le mécanicien.

Dépistage des pannes et remèdes: avant d'appeler le mécanicien

Défaut	Cause	Remède	Page
L'étoffe n'est pas entrainée	• La pression du pied presseur est insuffisante.	Tournier la vis de réglage de pression du pied presseur vers la droite pour augmenter la pression.	10
Les aiguilles casset	• Aiguilles tordues ou la pointe abîmée. • Aiguilles mal montées. • Effe trop fortement étirée.	Remplacer les aiguilles. Les monter correctement. Guider légèrement le tissu avec la main.	11 11 -
Le fil casse	• La machine est mal enfilée. • La tension est trop force. • Aiguilles mal montées.	Réenfiler correctement. Régler correctement la tension du fil. Les monter correctement.	12-16 20,21 11
Les points sautent	• Aiguilles tordues ou la pointe abîmée. • Aiguilles mal montées. • Machine mal enfilée.	Remplacer les aiguilles. Les monter correctement. Réenfiler correctement.	11 11 12-16
Les points sont mal formés	• Le fil n'est pas tendu correctement.	Régler correctement la tension du fil.	20,21
Les coutures se tardent ou ondulent, notamment dans le cas d'assemblage des tricots.	• La pression du pied presseur est trop élevé. * L'entrainment différentiel est réglié incorrectement.	Diminuer la pression du pied presseur. * Positionner l'entrainment différentiel à N - 2.	10 25
Fronces indésirables	• Le fil est trop tendu. * L'entrainment différentiel est réglié incorrectement.	Régler la tension du fil à la plus petite unité du sélecteur. * Positionner l'entrainment différentiel à 0,7 - N.	20,21 25
Pannes de moteur	• Le moteur est bruyant. • Le moteur ne tourne pas. • Etincelles anormales.	Remplacer le balai de carbone.	-

Si les problèmes ne sont pas résolus avec les solutions proposées, faire appel à votre distributeur.

Item	Specifications
Nombre de fils	4 fils, 3 fils, 2 fils
Aiguilles	aiguille droite 130/705H aiguille gauche 130/705H (JLx2)
Largeur de point (overlock)	aiguille gauche: 6 mm aiguille droite: 4 mm (Roulottage: 2 mm)
Longueur de point (Entrainement)	1 à 4 mm (longueur de point standard: 2,5 mm)
* Mécanisme d'entrainment à différentiel	Suppression des ondulation sur tissus à mailles N - 2 Suppression des risques de fronçage de la couture 0,7 - N
Hauteur du relevage de pied presseur	5 mm
Vitesse de couture	Jusqu'à: 1500 points/min
Encombrement	270 (L) x 345 (P) x 295 (H) mm
Poids	7.0 kg

Espaciations
