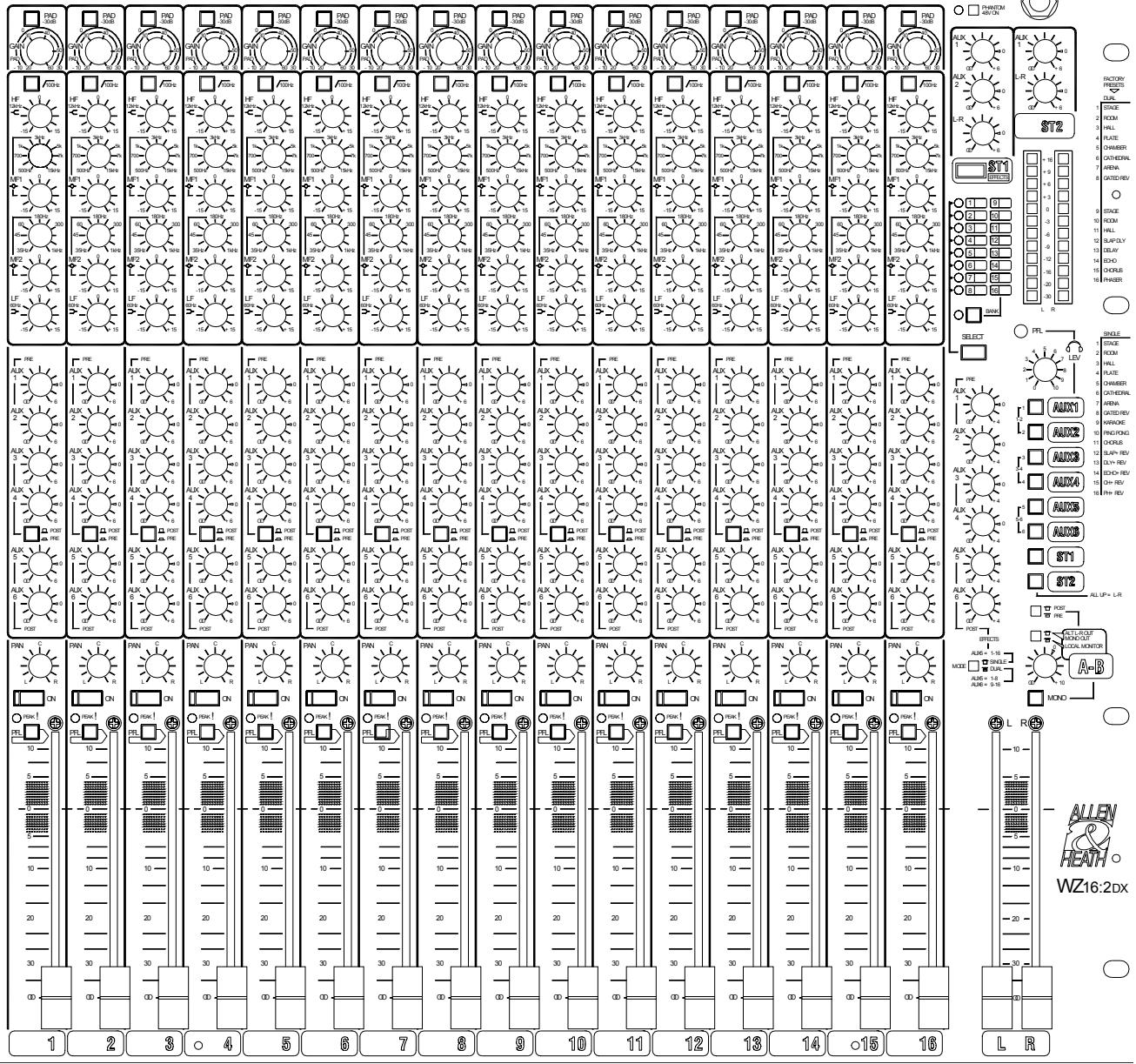

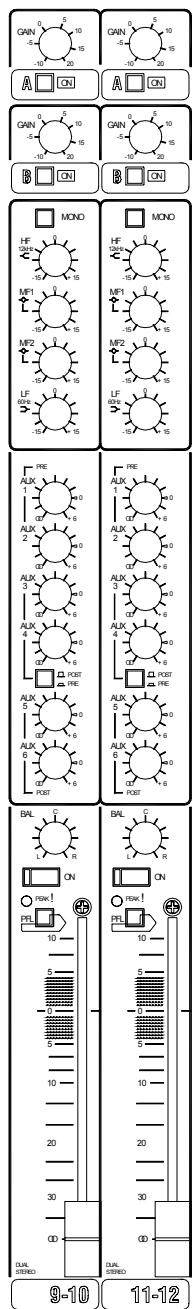

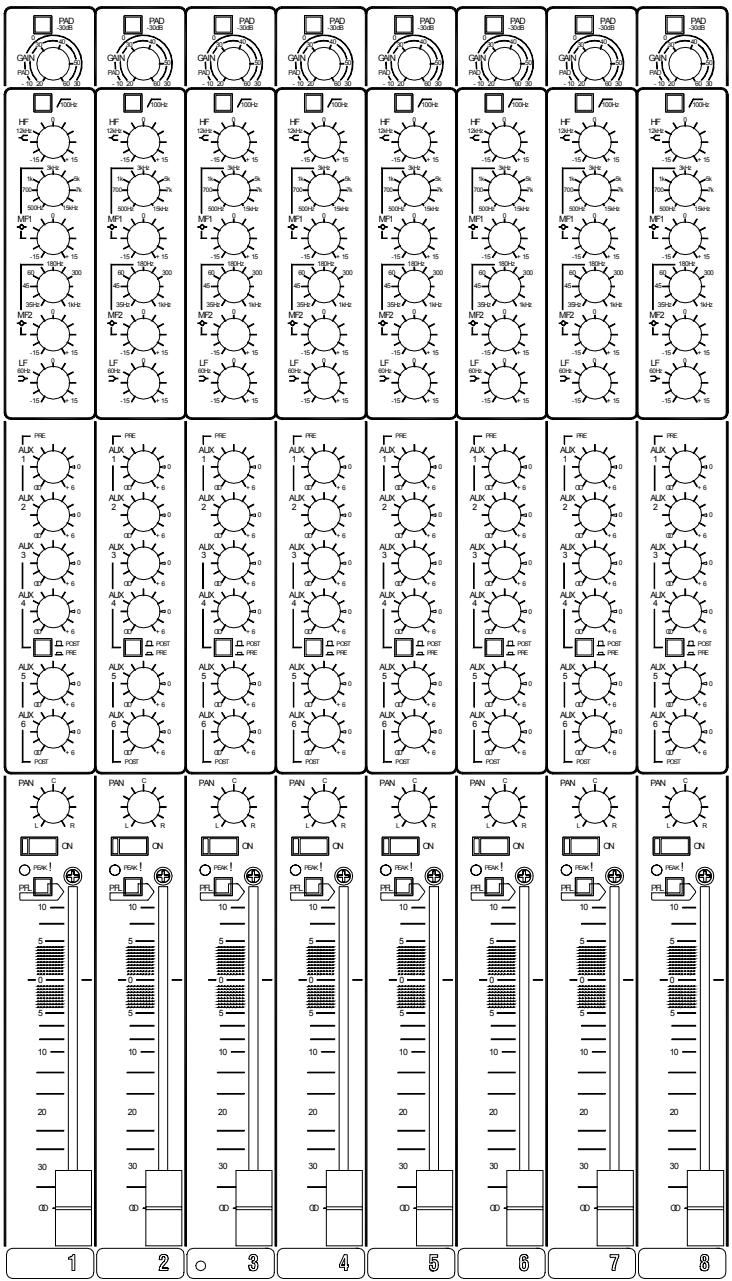

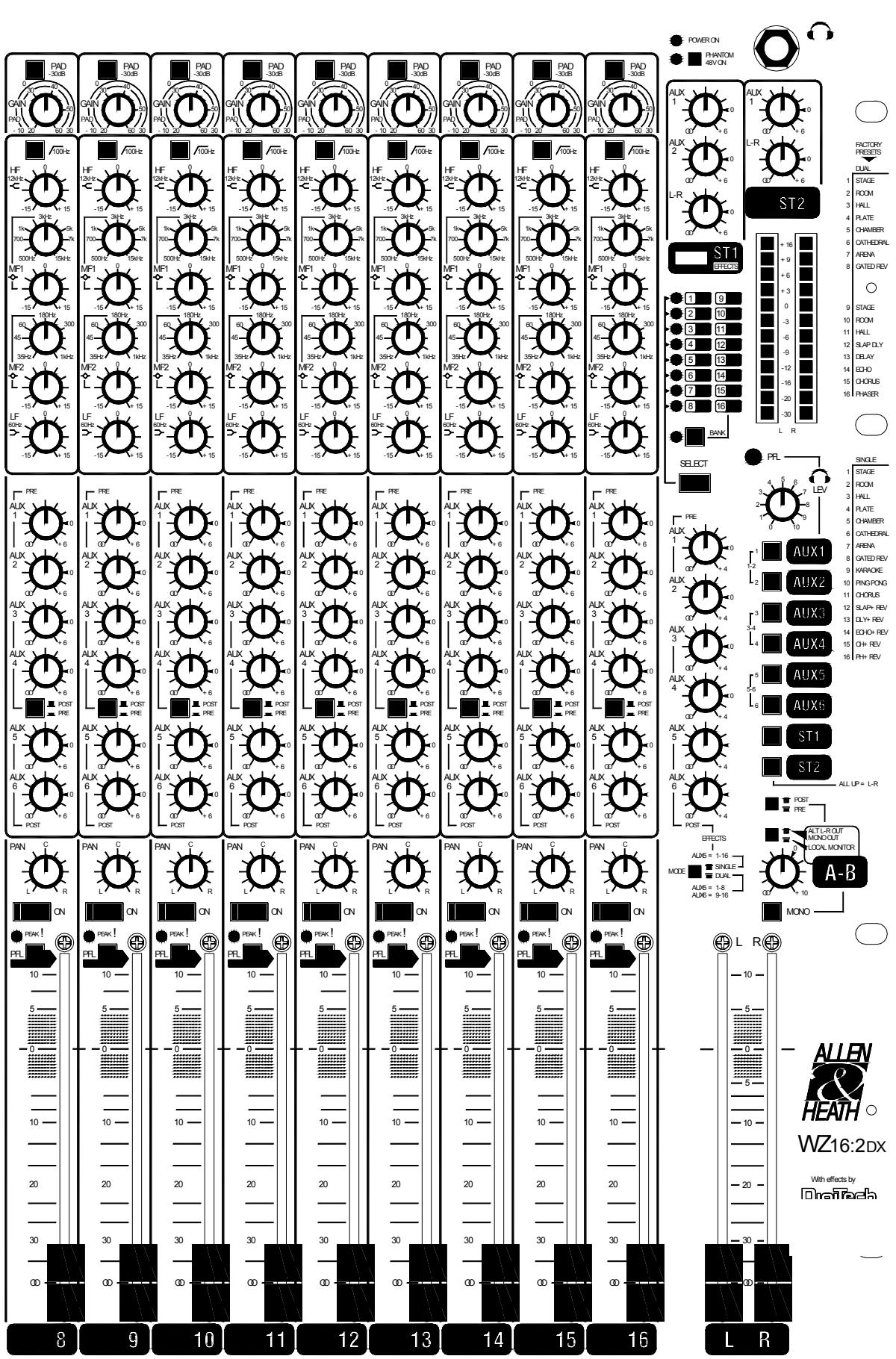

| Type de produit | Table de mixage analogique |
| Marque | ALLEN & HEATH |
| Modèle | WZ162DX (WZ16:2DX) |
| Application | Sonorisation live, enregistrement studio, home studio |
| Nombre de canaux | 16 entrées mono micro/ligne, 2 entrées stéréo ligne, 2 retours stéréo |

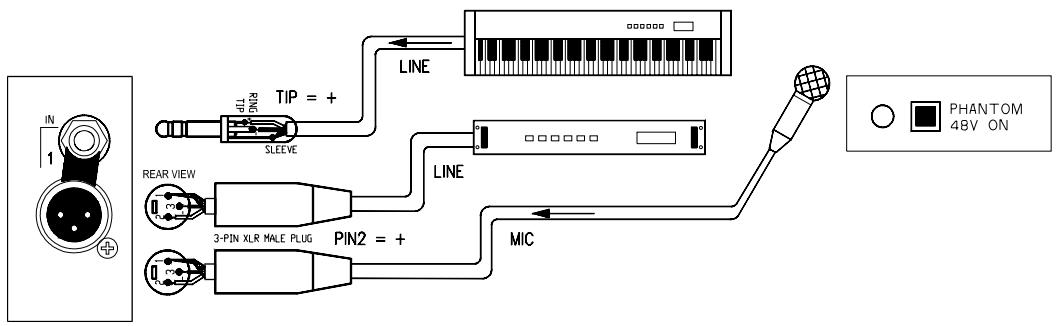

| Entrées micro | 16 sur XLR symétrique avec alimentation fantôme +48 V commutable |
| Entrées ligne | 16 sur jack TRS symétrique, 2 entrées stéréo (RCA et jack) |

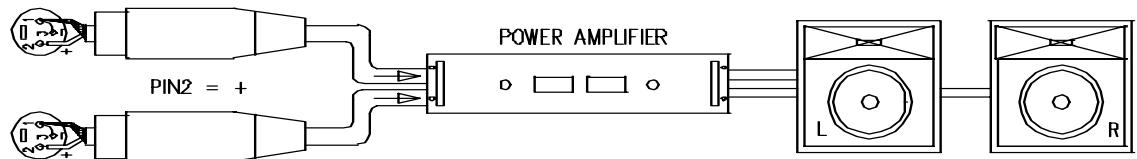

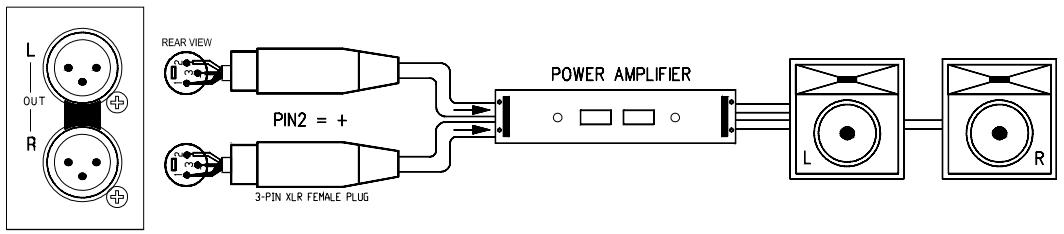

| Sorties principales | L/R sur XLR symétrique (+4 dBu), sorties A-B sur jack, 6 départs auxiliaires sur jack |
| Égaliseur | 4 bandes : HF (12 kHz shelf), MF1 (500 Hz-15 kHz param.), MF2 (35 Hz-1 kHz param.), LF (60 Hz shelf) |
| Filtre coupe-bas | 100 Hz, pente 12 dB/octave |
| Effets intégrés | Processeur stéréo numérique double, 32 programmes (réverb, delay, chorus, etc.) |

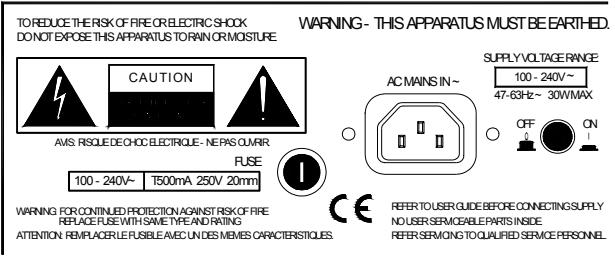

| Alimentation | 100-240 V AC, 50/60 Hz, 30 W max, fusible T315 mA (100-120 V) / T630 mA (220-240 V) |

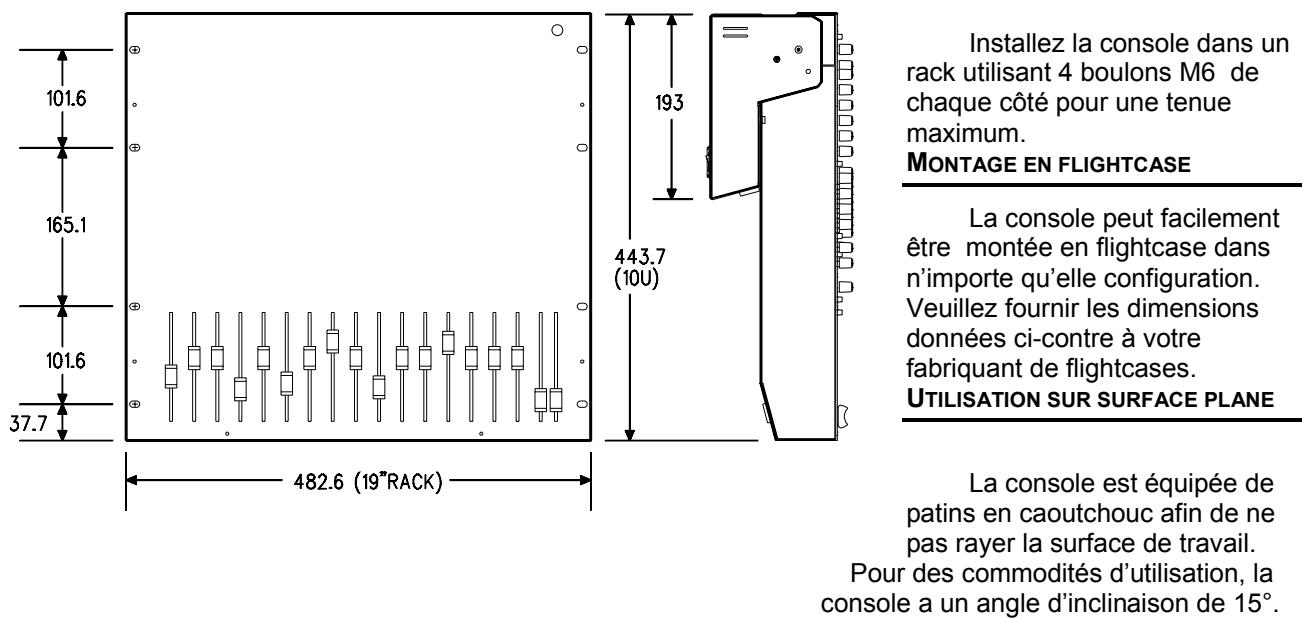

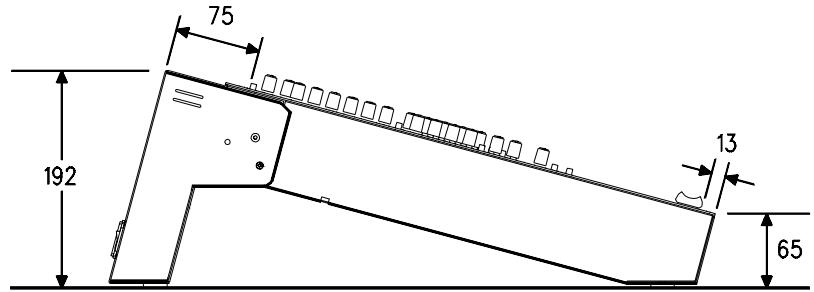

| Dimensions (L x l x P) | 483 x 195 x 530 mm (sur support) |
| Poids | Environ 13 kg (avec emballage) |
| Construction | Châssis métallique, circuits individuels par tranche |

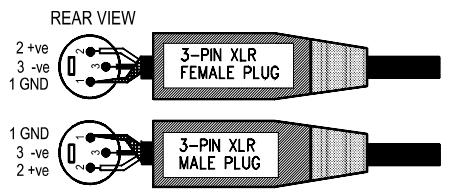

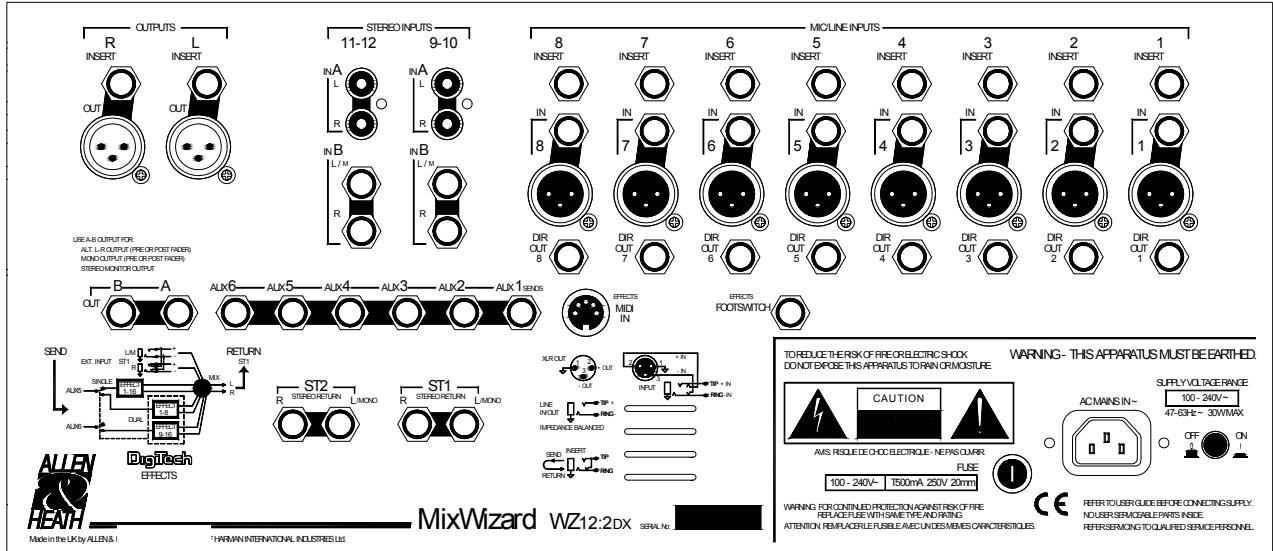

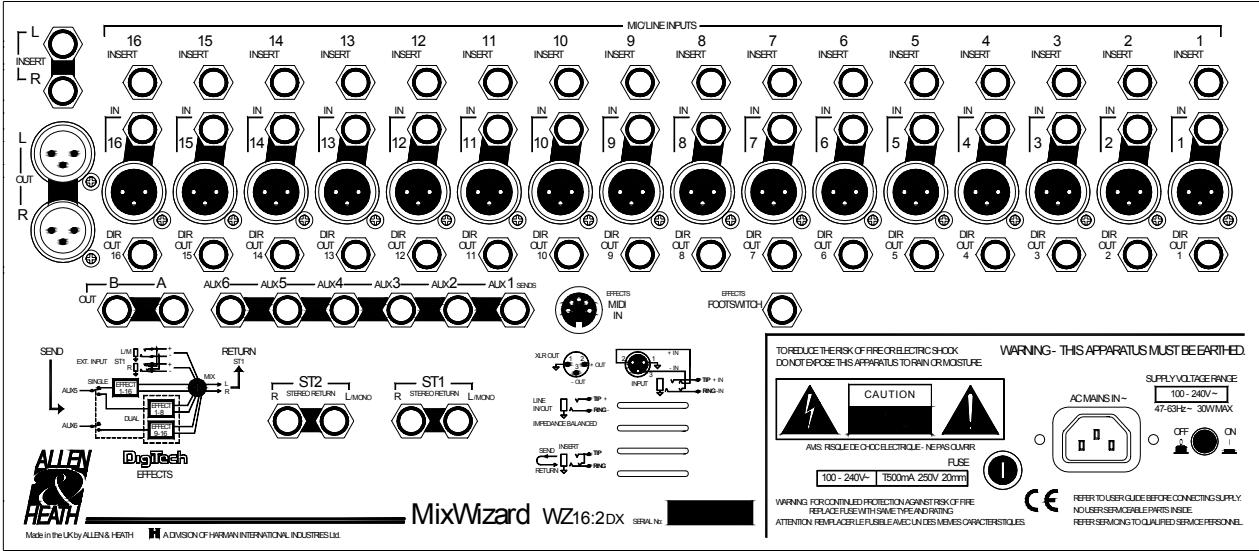

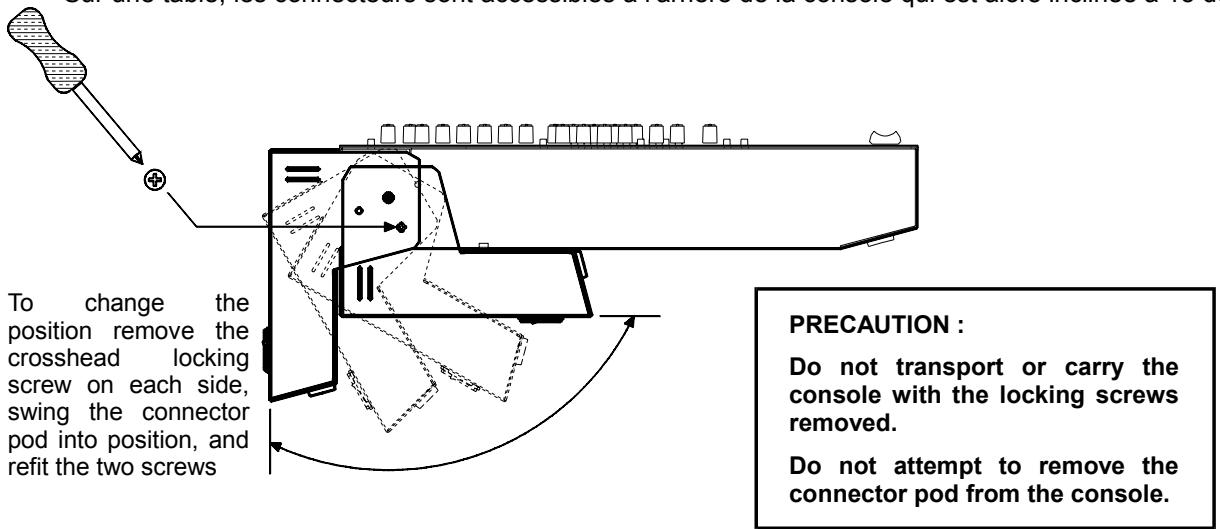

| Connectique | XLR, jack TRS, RCA, MIDI (pour contrôle des effets) |
| Alimentation fantôme | +48 V commutable sur les entrées XLR |

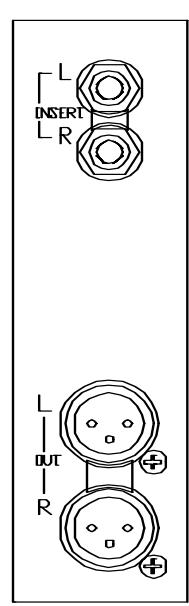

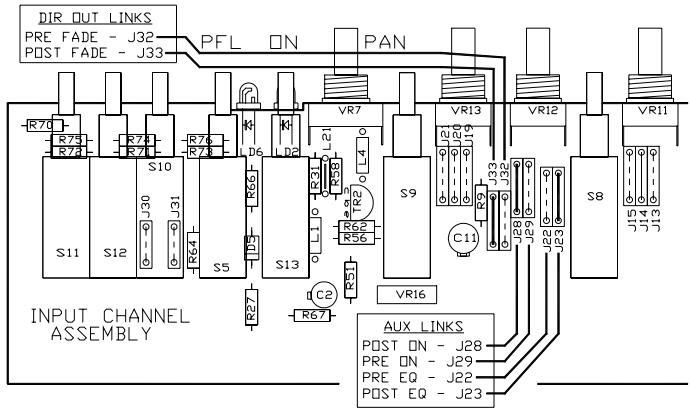

| Insert | Par canal et sur sortie L/R (jack TRS asymétrique, niveau 0 dBu) |
| Entretien | Nettoyage avec brosse douce et chiffon non pelucheux, pas de solvants |
| Sécurité | Mise à la terre obligatoire, ne pas ouvrir l'appareil, éviter l'humidité |
| Température de fonctionnement | 5 °C à 35 °C |

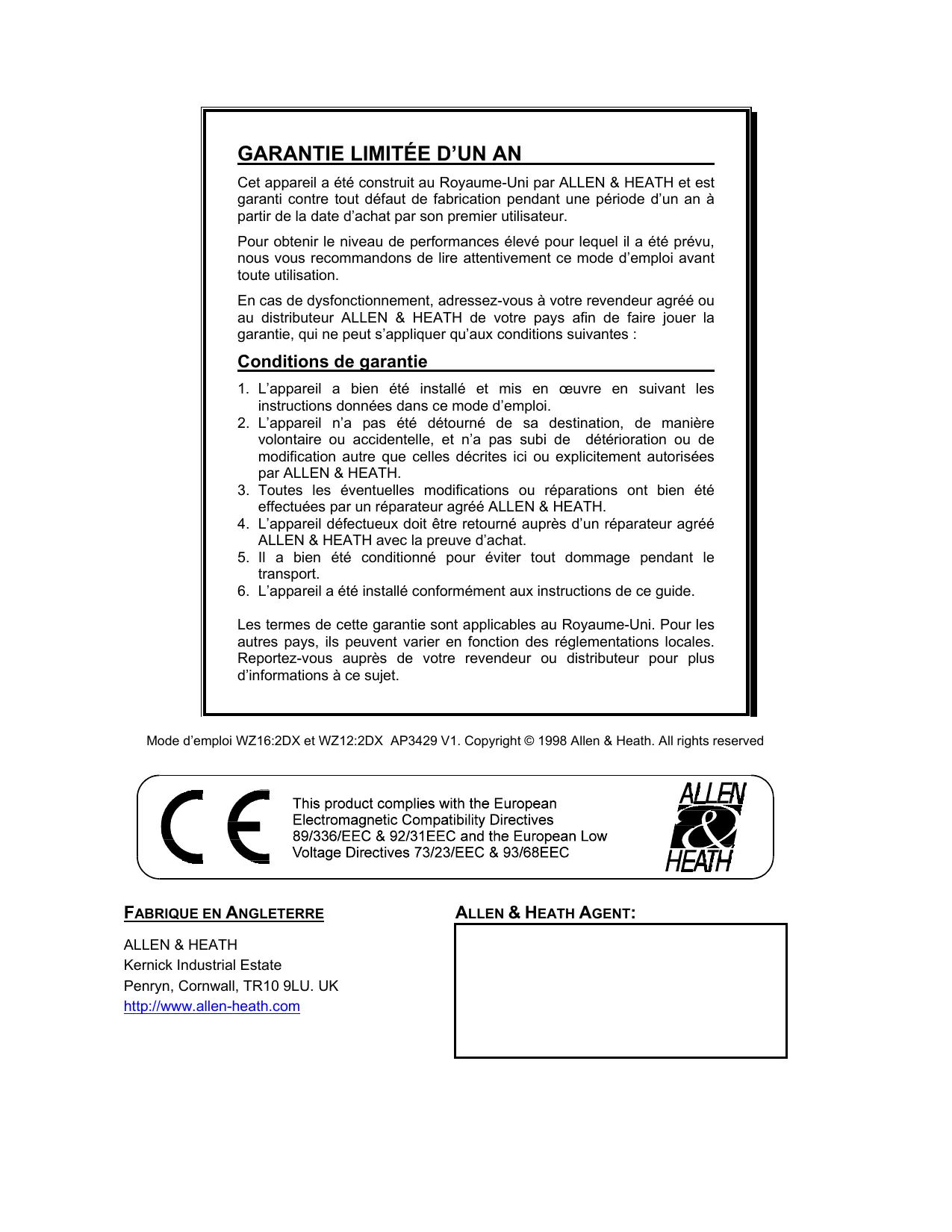

| Garantie | 1 an (conditions applicables) |
FOIRE AUX QUESTIONS - ALLEN & HEATH WZ162DX ALLEN & HEATH

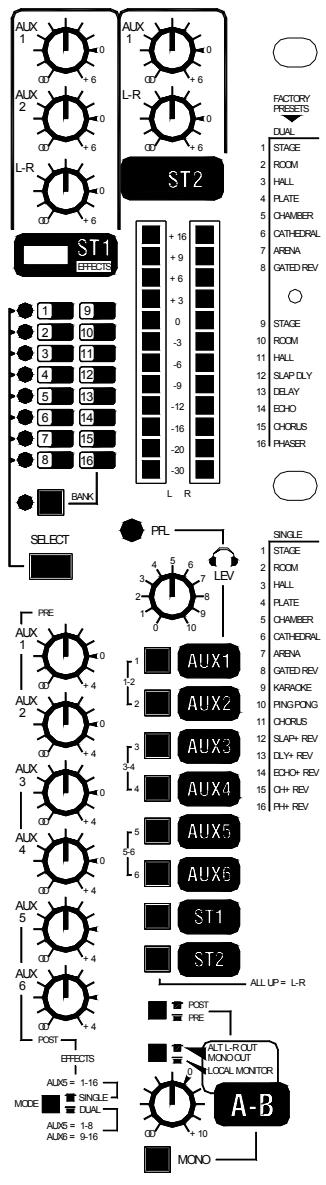

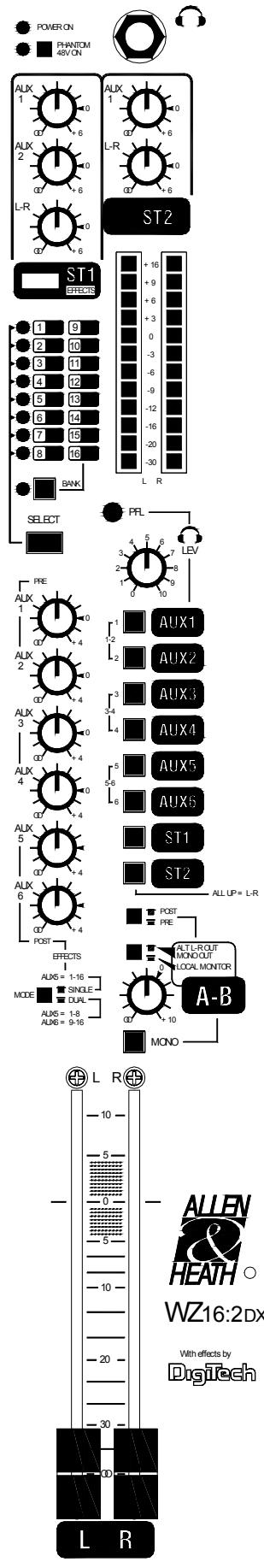

Comment configurer les sorties A-B pour une écoute locale ?
Placez le commutateur MODE en position basse (LOCAL MONITOR). Utilisez le commutateur POST/PRE pour choisir le signal pré ou post fader L/R. Réglez le niveau avec le potentiomètre LEVEL. Pour une écoute mono, activez le commutateur MONO. Les sorties A-B seront alors contrôlées par le pavé de sélection de monitoring.

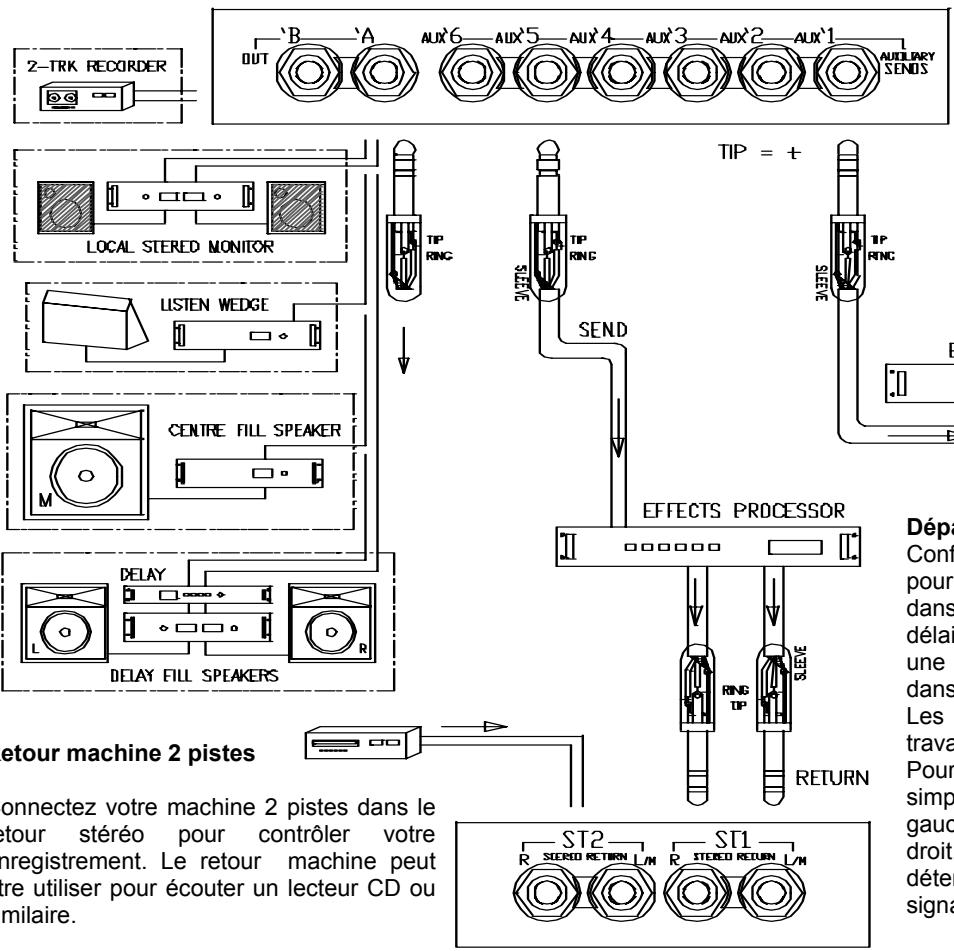

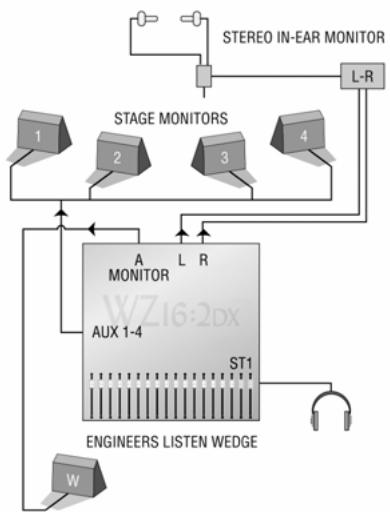

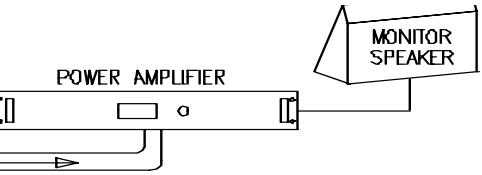

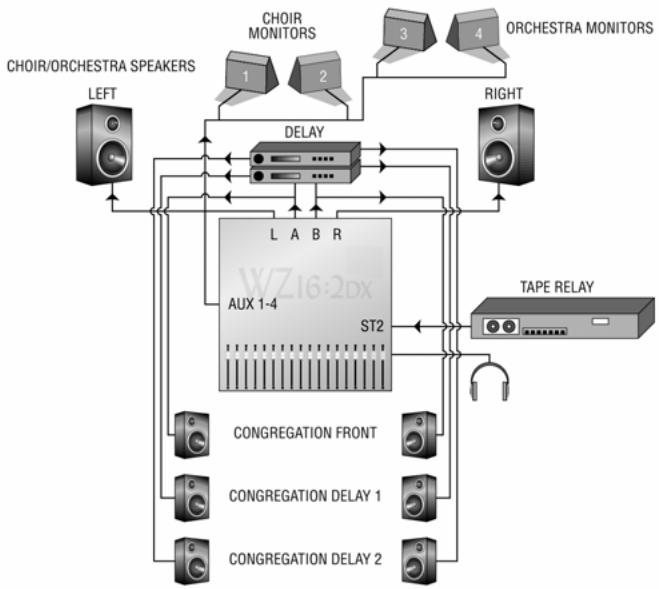

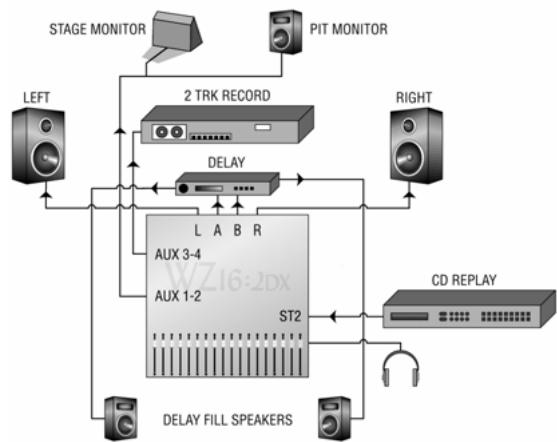

Comment utiliser les départs auxiliaires pour les retours de scène ?
Configurez les Aux 1 et 2 en pré-fader (réglage usine) pour envoyer un mix indépendant du fader vers les retours. Connectez les sorties Aux aux amplificateurs de retour ou aux systèmes d'écoute. Utilisez les potentiomètres AUX LEVEL de chaque tranche et le master AUX MASTERS pour ajuster le niveau global.

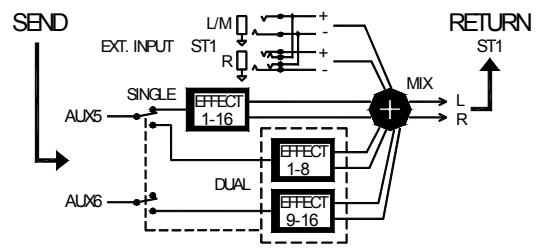

Quels sont les modes de fonctionnement du processeur d'effets intégré ?
Le processeur offre deux modes : SIMPLE (un effet stéréo alimenté par l'Aux 5) et DOUBLE (deux effets indépendants alimentés par Aux 5 et Aux 6). En mode simple, 16 programmes sont disponibles. En mode double, chaque Aux a 8 programmes (total 32). Le commutateur SIMPLE/DOUBLE (protégé) permet de choisir le mode.

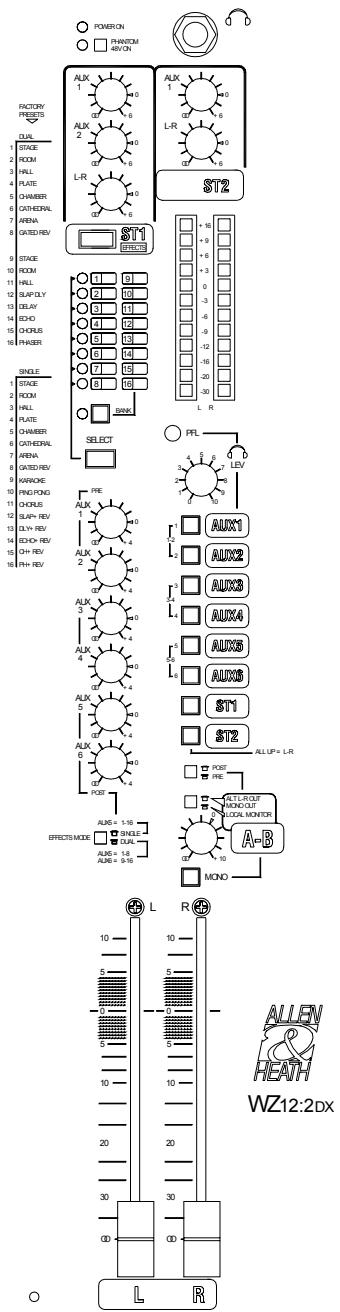

Comment sélectionner un programme d'effets via MIDI ?
Connectez un câble MIDI à la console. Envoyez une commande Program Change (numéros 0 à 15 correspondant aux programmes 1 à 16). Pour changer le canal MIDI, maintenez le commutateur BANK enfoncé lors de la mise sous tension, puis utilisez SELECT pour choisir le canal (1-16). Relâchez les deux commutateurs pour confirmer.
Que faire si le voyant PEAK s'allume ?
Le voyant PEAK rouge s'allume 5 dB avant la saturation. Si il reste allumé, réduisez le gain d'entrée (GAIN) ou activez le PAD (-30 dB) pour baisser le niveau. Un clignotement léger est toléré. Utilisez la fonction PFL pour visualiser le niveau sur le bargraph et ajuster le gain pour que le signal atteigne 0 dB en moyenne.

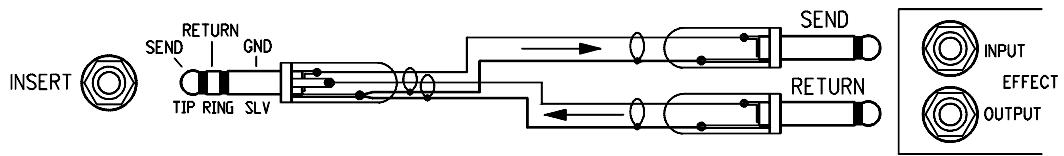

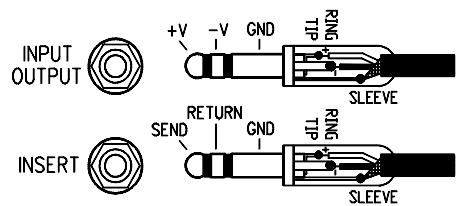

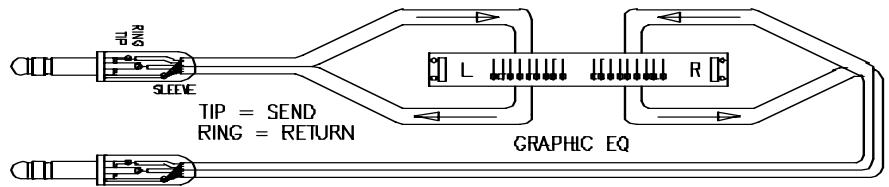

Comment connecter un processeur externe via l'insert ?
Utilisez un câble en Y avec un jack TRS stéréo côté console et deux jacks TS (envoi et retour) côté processeur. Branchez la pointe (envoi) vers l'entrée du processeur et l'anneau (retour) vers sa sortie. Le niveau d'insert est de 0 dBu. Ajustez les niveaux du processeur pour un signal optimal sans saturation.
Quelle est la fonction du commutateur MONO sur les sorties A-B ?
Le commutateur MONO somme les signaux gauche et droite en mono. En mode sortie de mix (MODE haut), il fournit une sortie mono pour un caisson de grave ou un cluster central. En mode écoute locale (MODE bas), il permet de vérifier la compatibilité mono d'une source ou d'alimenter un retour bain de pied.
Comment nettoyer la console ?
Débranchez l'appareil. Utilisez une brosse douce pour enlever la poussière et un chiffon fin non pelucheux légèrement humide (eau uniquement) pour les taches tenaces. N'utilisez jamais de solvants ou de produits abrasifs. Pour les taches rebelles, vous pouvez utiliser un peu d'alcool à brûler.

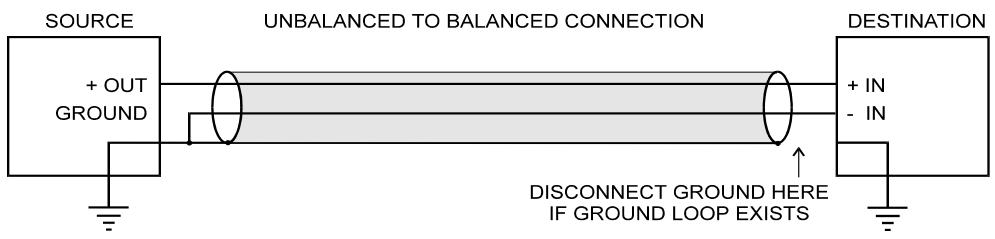

Quelles précautions prendre pour éviter les boucles de masse ?
Ne déconnectez jamais la terre de sécurité. Éloignez les câbles audio des sources d'interférences (transformateurs, câbles d'alimentation, lumières). Utilisez des liaisons symétriques et des câbles de qualité. Si une boucle de masse se produit, effectuez un ground lift sur l'appareil concerné (ex. adaptateur XLR broche 1 déconnectée) ou débranchez le blindage à une extrémité du câble.
Comment réinitialiser les réglages d'usine des effets ?
Maintenez le commutateur SELECT enfoncé lors de la mise sous tension pour un hard reset (réinitialisation des programmes d'effets). Pour une restauration complète (canal MIDI + effets), maintenez enfoncés les commutateurs BANK et SELECT lors de la mise sous tension jusqu'à ce que les LEDs clignotent et que la LED BANK s'allume deux fois.
