PULSAR ELLIPSE PREMIUM 650 - Onduleur MGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur (UPS)
Marque	MGE
Modèle	PULSAR ELLIPSE PREMIUM 650
Puissance apparente	650 VA
Tension d'entrée nominale	230 V
Fréquence	50/60 Hz
Nombre de prises de sortie	4 (protégées)
Ports de communication	USB, série RS-232, protection ligne de données
Logiciel de supervision	Solution-Pac MGE (téléchargeable sur mgeups.com)
Fonctions logicielles	Supervision, sécurité automatique, gestion d'énergie
Compatibilité logicielle	Windows 95/98/2000/NT, Linux, Unixware, Novell Netware, Apple Mac OS
Protection des lignes de données	Oui (pour téléphone, fax, modem, réseau)
Dimensions (L x P x H)	300 x 100 x 200 mm
Poids net	5 kg
Alimentation	Batterie interne rechargeable
Autonomie typique	10-15 min à pleine charge
Entretien	Nettoyer avec chiffon sec ; ne pas utiliser de liquide
Sécurité	Ne pas ouvrir l'appareil ; batterie à remplacer par un professionnel
Pièces détachées disponibles	Batteries, câbles de communication (sur site MGE)
Garantie	2 ans (hors batterie)

FOIRE AUX QUESTIONS - PULSAR ELLIPSE PREMIUM 650 MGE

Comment installer le logiciel de supervision de l'onduleur ?

Téléchargez le logiciel Solution-Pac depuis le site MGE UPS SYSTEMS (rubrique Download area). Insérez le CD-ROM fourni ou téléchargez la version complète. Suivez les instructions d'installation. Sous Windows 2000 et Mac OS > 9.0.4, l'intégration est automatique si vous utilisez le port USB.

Quels ports de communication sont disponibles sur le PULSAR ELLIPSE PREMIUM 650 ?

L'onduleur dispose d'un port USB et d'un port série RS-232. Il peut également être équipé de ports de protection ligne de données pour les lignes téléphoniques, fax ou réseau.

Comment utiliser la protection ligne de données ?

Raccordez vos lignes de données (téléphone, modem, réseau) aux ports identifiés 'data line protection' à l'arrière de l'onduleur. Utilisez le cordon fourni en suivant le schéma du manuel utilisateur. Cela protège contre les surtensions et perturbations véhiculées par ces lignes.

Puis-je utiliser le port série avec Windows 95 ou NT 4 ?

Oui, le port série est compatible avec Windows 95, Windows NT 4, ainsi que Linux, Unixware et Novell Netware. Branchez le câble série fourni entre l'onduleur et votre ordinateur, puis installez le logiciel Solution-Pac.

Le port USB fonctionne-t-il sous Windows 95 ou NT 4 ?

Non, le port USB n'est pas exploitable sous Windows 95 et NT 4 pour les fonctions logicielles. Dans ce cas, utilisez un onduleur avec port série ou passez à un système d'exploitation plus récent.

Où trouver les mises à jour du logiciel Solution-Pac ?

Toutes les mises à jour (partielles ou versions complètes) sont disponibles gratuitement sur le site WEB de MGE UPS SYSTEMS : http://www.mgeups.com, rubrique 'Download area'.

Que faire si je perds le câble USB ou série ?

Vous pouvez commander des câbles de remplacement sur le site MGE UPS SYSTEMS ou auprès de revendeurs agréés. Assurez-vous d'utiliser un câble standard USB A-B ou un câble série RS-232 (9 broches) adapté.

Comment entretenir mon onduleur PULSAR ELLIPSE PREMIUM 650 ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez jamais de solvants ou de liquides. Vérifiez régulièrement les connexions des câbles. La batterie interne ne nécessite pas d'entretien, mais doit être remplacée par un professionnel en fin de vie.

Que faire si l'onduleur ne s'allume pas ?

Vérifiez que l'onduleur est branché sur une prise secteur fonctionnelle. Assurez-vous que le bouton marche/arrêt est enfoncé. Si le problème persiste, la batterie peut être déchargée ou défectueuse. Contactez le service après-vente MGE.

Puis-je brancher un appareil audio ou une imprimante laser sur l'onduleur ?

Oui, mais la puissance totale des appareils branchés ne doit pas dépasser 650 VA. Les imprimantes laser consomment beaucoup lors de l'impression ; vérifiez leur puissance. Pour les appareils audio, évitez les fortes charges inductives.

MODE D'EMPLOI PULSAR ELLIPSE PREMIUM 650 MGE

Logiciel de sécurité et de gestion d'énergie

Sur les onduleurs disposant d'un port de communication "com. port" (voir au verso de cette notice), il vous est possible d'utiliser des fonctions logicielles de supervision de l'onduleur et de sécurité pour votre système.

Vous trouverez ces logiciels:

soit sur le CD-Rom Solution-Pac s'il est fourni avec votre onduleur. soit en téléchargement libre sur le site WEB de MGE UPS SYSTEMS à l'adresse : http://www.mgeups.com, rubrique "Download area".

En toutes circonstances, le site WEB de MGE UPS SYSTEMS vous permet de télécharger toute mise à jour partielle ou version complète de votre logiciel Solution-Pac.

Sous Windows 2000 et Apple Mac OS > 9.0.4, si votre onduleur MGE UPS SYSTEMS dispose d'un port USB, l'intégration au gestionnaire d'énergie est automatique.

Si vous recherchez des fonctionnalités avancées, vous pouvez installer les logiciels MGE pour Windows 2000 ou Mac OS.

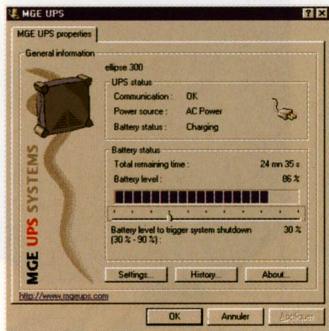

UPS power management screen Ecran de supervision de votre onduleur

Communication des ports

Port série

Data line protection Protection ligne de données

Ports de communication

Si votre onduleur est équipé d'un port de communication en face arrière (repéré "com. port"), vous pouvez utiliser les logiciels MGE UPS SYSTEMS pour encourir votre onduleur depuis tout ordinateur et assurer la sécurité automatique de ce système (voir au recto).

Port USB

Si vous souhaitez utiliser des fonctions logicielles de surveillance de votre onduleur (sous Windows 98, Windows 2000,...), raccordez le port USB de l'onduleur à un port USB de votre ordinateur grâce au câble fourni avec votre onduleur. NB: sous Windows 95 et NT 4, il n'est pas possible d'exploiter ces fonctions avec un onduleur ayant un port USB. Utilisez un onduleur MGE UPS SYSTEMS avec port série.

Port série

Siyoussouhaitezutiliserdes fonctions logiciellesde surveillance devoire ondulier(sousWindows95/98, Windows2000, Linux, Unixware, Novell Netware...), raccordece port serea un port sereidevotrecordateurgraceau cordonfourniacavecoyresondulier. InstallesequenselelogicielSolution-Pac ofMGEUPSYSTEMS.

Protection de la ligne de données

Si votre onduleur est équipé de portes identifiés "data line protection", vous pouvez accroître la protection de votre matériel en éliminant les surtensions et perturbations qui peuvent être véhiculées par les lignes de données (lignes téléphoniques, fax, modem, lignes réseaux informatiques,...). Pour cela, raccordez vos lignes de données en utilisant le cordon fourni et en suivant les instructions/schemas du manuel utilisateur de votre onduleur.
