PULSAR ELLIPSE 1200 - Onduleur MGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur (UPS)
Marque	MGE
Modèle	PULSAR ELLIPSE 1200
Puissance apparente	1200 VA
Tension d'entrée	230 V (estimation standard)
Tension de sortie	230 V (estimation standard)
Fréquence	50/60 Hz
Ports de communication	Port série, Port USB, Port de communication (com. port)
Protection ligne de données	Oui (ports identifiés "data line protection")
Logiciel de gestion	Solution-Pac (téléchargeable sur mgeups.com)
Indicateurs lumineux	Présents (non détaillés)
Prises de sortie	Multiples (non spécifié)
Alimentation	Secteur
Entretien et nettoyage	Nettoyer avec un chiffon sec, débrancher avant toute intervention
Sécurité	Débrancher avant maintenance, ne pas ouvrir, risque de choc électrique
Pièces détachées et réparabilité	Faire appel à un professionnel agréé
Dimensions (L x P x H)	Non fournies
Poids	Non fourni
Autonomie	Non spécifiée (dépend de la charge)
Temps de recharge	Non spécifié

FOIRE AUX QUESTIONS - PULSAR ELLIPSE 1200 MGE

Comment connecter l'onduleur à mon ordinateur ?

Utilisez le câble fourni pour relier le port USB ou le port série de l'onduleur à votre ordinateur. Installez ensuite le logiciel Solution-Pac depuis le CD ou le site MGE.

Quel logiciel utiliser pour surveiller l'onduleur ?

Le logiciel Solution-Pac fourni par MGE permet la supervision et la gestion de l'onduleur. Il est disponible sur le CD-Rom fourni ou en téléchargement sur le site mgeups.com.

Que faire si l'onduleur émet un bip continu ?

Un bip continu indique généralement une batterie déchargée ou une surcharge. Vérifiez la charge connectée et laissez l'onduleur se recharger. Si le problème persiste, contactez un professionnel.

Comment remplacer la batterie de l'onduleur ?

Le remplacement de la batterie doit être effectué par un technicien qualifié. Reportez-vous à la notice pour les procédures de sécurité. Utilisez uniquement des batteries recommandées par le fabricant.

Comment protéger les lignes de données (téléphone, réseau) ?

Branchez les câbles de données (RJ11, RJ45) dans les ports marqués 'data line protection' situés à l'arrière de l'onduleur. Cela élimine les surtensions sur ces lignes.

L'onduleur est-il compatible avec Windows 2000 et Mac OS ?

Oui, sous Windows 2000 et Apple Mac OS > 9.0.4, l'intégration au gestionnaire d'énergie est automatique si l'onduleur dispose d'un port USB. Pour plus de fonctionnalités, installez les logiciels MGE.

Comment réinitialiser l'onduleur ?

Débranchez l'onduleur du secteur et attendez quelques secondes, puis rebranchez-le. Si un bug persiste, consultez la notice ou contactez le support.

Que signifient les voyants lumineux ?

Les voyants indiquent l'état de l'onduleur : vert pour fonctionnement normal, orange pour batterie faible, rouge pour alarme. Consultez le manuel pour le détail complet.

Comment nettoyer l'onduleur ?

Débranchez l'onduleur et utilisez un chiffon sec et doux pour nettoyer le boîtier. N'utilisez pas de produits liquides ou abrasifs.

Comment éliminer l'onduleur en fin de vie ?

Ne jetez pas l'onduleur avec les déchets ménagers. Rapportez-le à un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) ou à un revendeur agréé.

MODE D'EMPLOI PULSAR ELLIPSE 1200 MGE

Logiciel de sécurité et de gestion d'énergie

(pour onduleurs avec port de communication)

Sur les onduleurs disposant d'un port de communication "com. port" (voir au verso de cette notice), il vous est possible d'utiliser des fonctions logicielles de supervision de l'onduleur et de sécurité pour votre système.

Vous trouverez ces logiciels:

soit sur le CD-Rom Solution-Pac s'il est fourni avec votre onduleur. soit en téléchargement libre sur le site WEB de MGE UPS SYSTEMS à l'adresse : http://www.mgeups.com, rubrique "Download area".

En toutes circonstances, le site WEB de MGE UPS SYSTEMS vous permet de télécharger toute mise à jour partielle ou version complète de votre logiciel Solution-Pac.

Sous Windows 2000 et Apple Mac OS > 9.0.4, si votre onduleur MGE UPS SYSTEMS dispose d'un port USB, l'intégration au gestionnaire d'énergie est automatique.

Si vous recherchez des fonctionnalités avancées, vous pouvez installer les logiciels MGE pour Windows 2000 ou Mac OS.

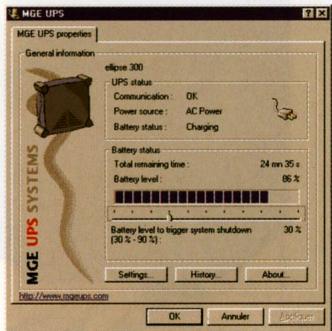

Ecran de supervision de votre onduleur

Communication des ports

Port série

Data line protection Protection ligne de données

Ports de communication

Si votre onduleur est équipé d'un port de communication en face arrière (repéré "com. port"), vous pouvez utiliser les logiciels MGE UPS SYSTEMS pour encourir votre onduleur depuis tout ordinateur et assurer la sécurité automatique de ce système (voir au recto).

Port USB

Si vous souhaitez utiliser des fonctions logicielles de surveillance de votre onduleur (sous Windows 98, Windows 2000,...), raccordez le port USB de l'onduleur à un port USB de votre ordinateur grâce au cordon fourni avec votre onduleur. NB: sous Windows 95 et NT 4, il n'est pas possible d'exploiter ces fonctions avec un onduleur ayant un port USB. Utilisez un onduleur MGE UPS SYSTEMS avec port série.

Port série

Siyoussouhaitezutiliserdes fonctions logiciellesde surveillance devoire ondulier(sousWindows95/98, Windows2000, Linux, Unixware, Novell Netware...), raccordece port serea un port sereidevotrecordateurgraceau cordonfourniacavecotresondulier. InstallesequenselelogicielSolution-Pac ofMGEUPSYSTEMS.

Protection de la ligne de données

Si votre onduleur est équipé de ports identifiés "data line protection", vous pouvez accroître la protection de votre matériel en éliminant les surtensions et perturbations qui peuvent être véhiculées par les lignes de données (lignes téléphoniques, fax, modem, lignes réseaux informatiques,...). Pour cela, raccordez les lignes de données en utilisant le cordon fourni en suivant les instructions/schemas du manuel utilisateur de votre onduleur.
