MODE D'EMPLOI 7540 COMPAQ

Manuel de l'utilisateur

Moniteurs CRT 17 pouces 75, 705, 7540, 7600 et 7650

N° de référence : 368239-055

Janvier 2006

Ce manuel fournit des informations sur l'installation de l'écran et des drivers, sur le mode d'emploi du menu de réglage à l'écran (OSD), sur la résolution des problèmes, sur les réglementations et sur les caractéristiques techniques.

Copyright 2004, 2006 Hewlett-Packard Development Company, L.P. Les informations du present document pourront faire l'objet de modification sans préavis.

Microsoft, MS-DOS, Windows et Windows NT sont des marques de Microsoft Corporation aux États-Unis et dans d'autres pays.

Intel, Pentium, Intel Inside et Celeron sont des marques d'Intel Corporation aux États-Unis et dans d'autres pays.

Adobe, Acrobat et Acrobat Reader sont des marques ou des marques déposées de Adobe Systems Incorporated.

Les seules garanties applicables aux produits HP sont énoncées dans les certificates de garantie limitée accompagnant ces produits. Aucun élément du present document ne doit être considéré comme constituant une extension de garantie ou une garantie supplémentaire. HP ne saurait être tenu responsable des erreurs ou omissions techniques ou réductionnelles qui subsisteraient dans ce document.

Ce document contient des informations propriétaires protégées par droit d'auteur. Aucune partie de ce document ne peut être photocopiee, reproduce ou traduite dans une autre langue sans 1'accord etrit préalable de Hewlett-Packard Company.

AVERTISSEMENT : le non-respect des instructions précédées de ce symbole peut entraîner des risques potentiellement très graves.

ATTENTION : le non-respect des instructions précédées de ce symbole peut entraîner la déterioration du matériel ou une perte d'informations.

Manuel de l'utilisateur

Moniteurs CRT 17 pouces 75, 705, 7540, 7600 et 7650

Cinquième édition, janvier 2006

1 Caracteristiques du produit

2 Consignes de sécurité et d'entretien

Consignes de sécurité. 2-1

Alimentation 2-1

Informations importantes relatives à la sécurité . . . 2-1

Consignes d'entretien. 2-2

3 Installation du moniteur

Montage du socle 3-1

Retrait du socle du moniteur 3-2

Raccordement des câbles 3-2

Raccordement des haut-parleurs (fournis avec certains modèles) 3-4

Grandes enceintes avec socle 3-4

Petites enceintes. 3-6

Haut-parleurs USB 3-7

Raccordement d'un casque à l'ordinateur 3-7

4 Utilisation du moniteur

Logiciel et utilisaires 4-1

Fichier.INF 4-1

Fichier de concordance des couleurs. 4-2

Installation des fichiers .INF et .ICM. 4-2

Installation à partir du CD. 4-2

Téléchargement Web. 4-3

Commandes du panneau avant. 4-4

Écran de réglage. 4-5

Fonctions de l'écran de réglage 4-6

Messages du moniteur 4-9

Message « Pas de signal » 4-9

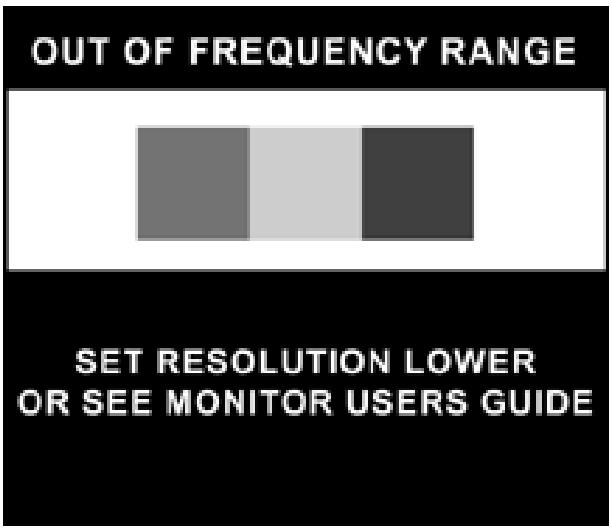

Message « Hors fréquence » 4-10

Utilisation du mode d'économie d'énergie 4-11

A Résolution des problèmes

Résolution des problèmes courants A-1

Consultation du Site Web. A-4

Préparatifs en vue de l'emploi au service d'assistance technique A-4

B Caractéristiques techniques

Moniteurs CRT non plats de 17 pouces 75 et 7540....B-1

Moniteurs CRT plats de 17 pouces 705 et 7600 .B-3

Moniteurs CRT plats de 17 pouces 7650. B-5

Déclaration de conformité pour les produits portant le logo FCC, États-Unis seulement C-2

Avis relatif à la reglementation de l'Union Européenne. C-3

Élimination des équipements en fin de vie par les menages de l'Union Européenne. C-4

Avis japonais C-4

Avis coreen. C-4

Cordons d'alimentation C-5

Cordons d'alimentation pour le Japon. C-5

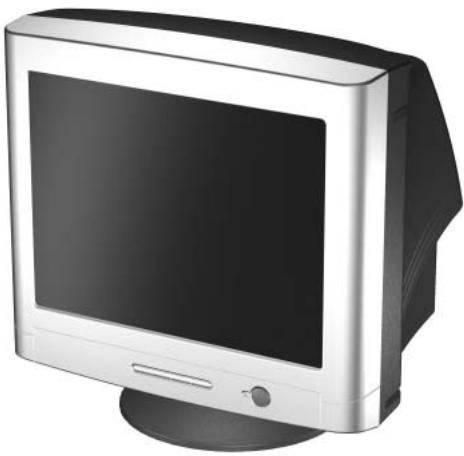

Caracteristiques du produit

Ce moniteur couleur est commandé numérique par un ordinateur. Il présente un menu de réglage à l'écran qui facilité la mise au point de l'image selon vos propres préférences.

Voici les caractéristiques de ce moniteur CRT de 17 pouces/43 centimètres :

Zone d'affichage de 16 pouces (41~cm)
Résolution recommende 1024 x 768 à 85 Horizontal.
Socle inclinable et pivotant.
Cordon d'alimentation CA (fourni avec certains modèles).

Cable signaux analogiques VGA fourni.
Haut-parleurs et bloc d'alimentation (fournis avec certains modèles).
■ Fonction Plug and play si celle-ci est prise en charge par votre système.
- Menu de réglage à l'écran (OSD) pour facilititer la configuration et l'optimisation de l'écran ; ce menu permet de régler toutes les caractéristiques de l'image.
■ Fonction d'économie d'énergie pour répondre aux exigences en matière d'économie d'énergie.
Compatible avec les réglementations suivantes :

Directives CE de l'Union Européenne
Norme MPR II 1990 suédoise (certains modèles)
Norme TCO'03 suédoise (certains modèles)

Mode d'emploi.

Consignes de sécurité et d'entretien

Consignes de sécurité

Alimentation

Un cordon d'alimentation est fourni avec le moniteur. Si vous souhaitez utiliser un autre cordon, branchez-le uniquement sur une prise secteur appropriée à ce moniteur. Pour plus d'informations sur le cordon d'alimentation qui convient à votre moniteur, reportez-vous à la section « Cordons d'alimentation » de l'Annexe C.

Informations importantes relatives à la sécurité

AVERTISSEMENT : pour réduire les risques d'électrocution ou d'endommagement de votre matériel, utilisez toujours le conducteur de terre du cordon d'alimentation. Cet équipement est conçu pour être branché à une prise murale avec fiche de terre facilement accessible. La fiche de terre est un élément de sécurité important.

AVERTISSEMENT : pour votre sécurité, assurez-vous que la prise de courant utilisée est facilement accessible et située aussi après que possible de l'appareil. Si vous nevez débrancher le cordon d'alimentation de l'appareil, faites-le en tirant directement sur la fiche. Ne tirez pas sur le cordon.

ATTENTION : pour la protection de votre monieur et celle de votre ordinateur, branchez les cordons d'alimentation de votre ordinateur et de ses périphériques (monieur, imprimante, scanner) sur un dispositif de protection contre les surtensions (p.ex. prise multiple ou onduleur.) Toutes les prises multiples ne protégent pas contre les surtensions. Assurez-vous que celle que vous utilisez présente le logo attestant cette fonctionnalité. Utilisez une prise multiple dont le fabricant offre de remplacer les produits endommagés en cas de dysfonctionnement de la protection contre les surtensions.

Consignes d'entretien

Pour optimiser les performances et allonger la durée de vie de votre monieur, suivez les consignes suivantes :

N'ouvre pas le boitier du moniteur et n'essayez pas de réparer le produit de votre propre chef. Si le moniteur ne fonctionne pas correctement, s'il est tombé ou s'il a été endommagé, débranchez-le de la prise secteur, puis contactez votre revendeur ou mainteneur agréé HP.
Ne réglez que les commandes décrites dans les instructions d'utilisation.
Placez le moniteur à une distance d'au moins 76mm (3 pouces) d'un mur ou de toute autre cloison.
Utilisez uniquement une source d'alimentation et un branchement adaptés à ce moniteur, comme indiqué sur l'étiquette ou la plaque arrêté du moniteur.
Assurez-vous que l'ampérage total des apparêls branchés à la prise ne dépasse pas l'ampérage nominal de la prise, et que l'ampérage total des apparêls connectés au cordon n'excède pas l'ampérage de celui-ci. Pour connaître l'intensité nominale (AMPS ou A) de chaque apparéil, lisez l'étiquette de la prise.

■ Installez le moniteur pres d'une prise facilement accessible. Débranchez le moniteur en tenant fermement la fiche et en la tirant hors de la prise. Ne débranchez jamais le moniteur en tirant sur le cordon.
- Mettez le moniteur hors tension quand vous ne vous en servez pas. Il est possible de prolonger nettement la durée de vie du moniteur en utilisant un économisér d'écran et en éteignant le moniteur quand il n'est pas utilisé.
- Débranchez le moniteur de la prise murale avant de le nettoyer. N'utilisez pas de nettoyants liquides ou en aérosol. Pour le nettoyage, utilisez un chiffon humide. Si l'écran requiert un nettoyage plus pousse, utilisez un kit de nettoyage d'écran CRT antistatique.

ATTENTION : n'utilisez pas d'essence, diluant, solution ammoniacale, ou autres substances volatiles pour nettoyer le boîtier ou l'écran du moniteur. Ces produits chimiques peuvent endommager la surface du boîtier et l'écran.

• Les orifices et ouvertures dans le boîtier ont une fonction d'aération. Ces ouvertures ne doivent être ni obstruées ni recouvertes. N'introduisez pas d'objets dans les orifices et ouvertures du boîtier.
  Ne placez pas de plantes sur le dessus du moniteur. L'eau ou les saletés provenant de la plante pouraient tomber dans les grilles d'aération.
  Ne faites pas tomber le moniteur et ne le posez pas sur une surface instable.
  Ne posez aucun objet sur le cordon d'alimentation. Ne marchez pas sur le cordon.

• Maintenez le moniteur dans un endroit bien aéré, à l'abri de toute lumière excessive, de la chaleur ou de l'humidité. Ne placez pas le moniteur à proximate de transformateurs de haute puissance, de moteurs électriques ou d'autres apparèils produit un champ magnétique intense.
  Dans le cas d'un système à double moniteur, écartez les moniteurs le plus possible pour minimiser les interférences entre eux.

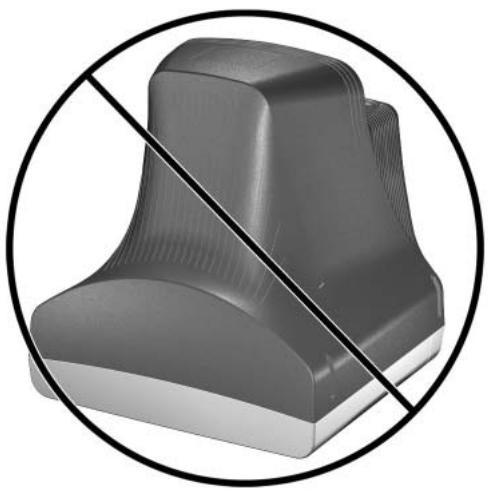

  Ne placez pas le moniteur face vers le bas. Vous pourriez endommager les boutons de commande du panneau avant ou l'écran du moniteur.

Installation du moniteur

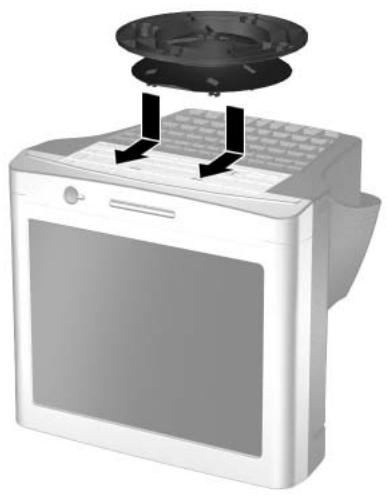

Montage du socle

1. Posez délicatement le moniteur face inférieure vers le haut.
2. Alignez les crochets du socle sur les orifices de fixation situés à la base du moniteur, puis fixez le socle.
3. Appuyez sur le socle vers l'avant du moniteur, jusqu'à son arrêt.

Retrait du socle du moniteur

Si vous nevez démonter le socle, posez le moniteur face inférieure vers le haut et procédez comme suit :

1. Pour 0ter le socle, librez l'ergot de blocage et faites glisser le socle vers l'arriere du moniteur.
2. Soulevez ensuite le socle hors du moniteur.

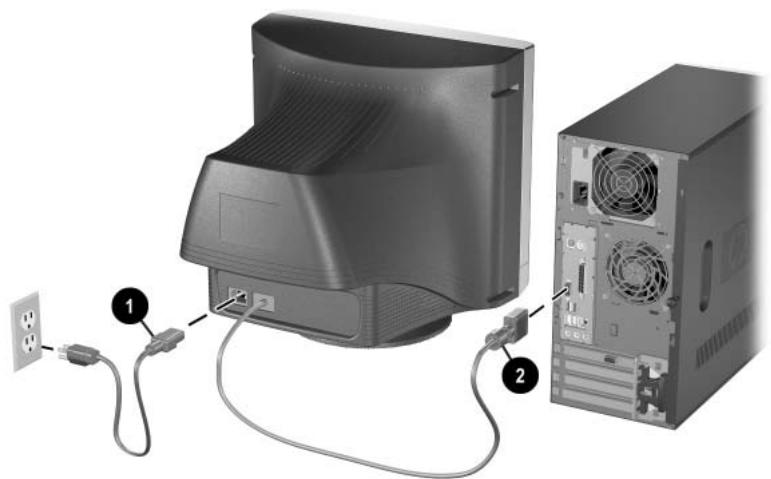

Raccordement des câbles

Avant d'instructor le moniteur, choisissez un endroit pratique et bien aéré pres de l'ordinateur.

1. Mettez l'ordinateur et tous ses périphériques hors tension.
2. Branchez le cordon d'alimentation 1 à l'arrête du moniteur, puis branchez-le à une prise de courant.
3. Branchez le cable video (connecteur bleu) ② de l'arrière du moniteur au connecteur bleu à 15 broches à l'arrière de l'ordinateur. Serrez les vis du cable pour fixer ce dernier au connecteur.

ATTENTION : pour éviter d'endommager le cable video, voirlez à aligner correctement son connecteur sur le connecteur à 15 broches de l'ordinateur. Ne forcez pas sur le cable pour le brancher au connecteur.

1. Allumez l'ordinateur et le moniteur.

Si le moniteur ne fonctionne pas correctement, consultez la section « Résolution des problèmes courants » de l'Annexe A.

1. Le cas échéant, faites les réglages nécessaires à l'aide des boutons de commande du panneau avant. Pour plus d'informations, reportez-vous à la section « Commandes du panneau avant » du Chapitre 4.

L'installation du moniteur est a present terminée.

Raccordement des haut-parleurs (fournis avec certains modèles)

Certain moniteurs peuvent être livrés avec différents modèles d'enceinte. Reportez-vous aux étapes ci-dessous relatives au modele d'enceinte fourni avec votre monateur.

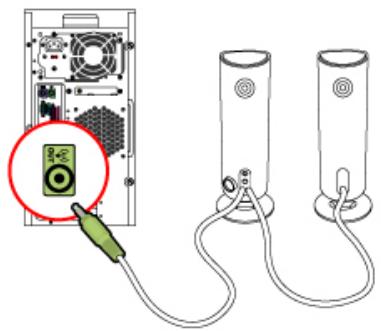

Grandes enceintes avec socle

1. Si les enceintes ne sont pas montées sur leur socle, assemblez-les en orientant le bas de chaque enceinte vers le haut. Orientez l'ouverture du socle vers l'arrière de l'enceinte, alignez l'encoche du socle sur la languette centrale de l'enceinte, puis posez le socle sur l'enceinte.

1. Installez les enceintes à côté du moniteur : en vous plaçant devant le moniteur, l'enceinte équipée de boutons de réglage doit se couver du côté droit.

2. Branchez la fiche verte l'enceinte de commande à la prise verte située à l'arrière de l'ordinateur.

1. Branchez le cordon d'alimentation des enceintes sur le connecteur à l'arrière de l'enceinte de commande, puis branchez l'adaptateur secteur sur une prise de courant.
2. Allumez les enceintes et réglez le volume en tournant le bouton A.
3. Si vous utilisez un caisson de basses, insérez son connecteur audio dans le connecteur B de l'enceinte.

1. Le cas échéant, branchez le casque sur la prise pour casque (non illustrée) de l'enceinte de commande située à droite.

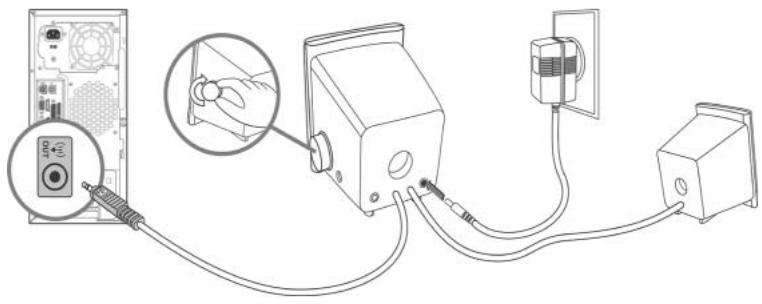

Petites enceintes

1. Installez les enceintes à côté du moniteur : en vous plaçant devant le moniteur, le haut-parleur équipé de boutons de réglage doit se trouver du côté droit.
2. Branchez le cordon d'alimentation des enceintes sur le connecteur noir situé à l'arrière de l'enceinte de commande, puis branchez l'adaptateur secteur sur une prise de courant.
3. Branchez la fiche verte l'enceinte de commande à la prise verte située à l'arrière de l'ordinateur.
4. Allumez les enceintes et reglez le volume à l'aide du bouton situé sur le côté de l'enceinte de commande.

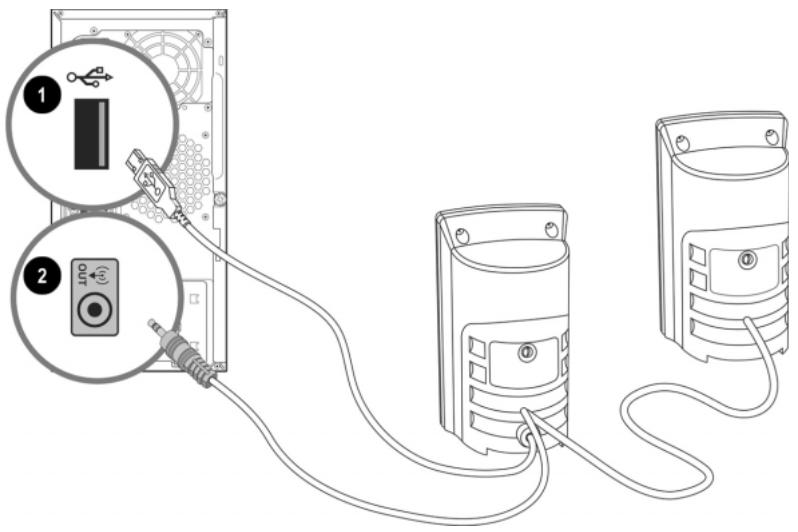

Haut-parleurs USB

1. Installez les enceintes à côté du moniteur : en vous plaçant devant le moniteur, le haut-parleur équipé de boutons de réglage doit se couver du côté droit.
2. Branchez le cable USB ① de l'enceinte de commande à un port USB de l'ordinateur.
3. Le cas échéant, branchez la fiche verte (audio) 2 de l'enceinte de commande à la prise verte de l'ordinateur.

Le cable audio est fourni avec certains modèles de haut-parleurs.

Raccordement d'un casque à l'ordinateur

Si vous haut-parleur n'est pas équipé d'une prise pour casque et que vous souhaitez utiliser un casque, branche-à-l'ordinateur. Dans ce cas, vous devez déconnecter les haut-parleurs.

Utilisation du moniteur

Logiciel et utilisaires

Cercains modèles de moniteur sont arrivapagnés d'un CD contenant deux fichiers que vous pouvez installer sur votre ordinateur :

un fichier d'informations (.INF)
un fichier de concordance des couleurs (.ICM)

Le CD contient également le logiciel Adobe Acrobat Reader que vous pouvez installer à partir du menu du CD.

Si le moniteur n'est pas livré avec un CD, vous pouvez télécharger les fichiers .INF et .ICM du site de support des moniteurs HP. Pour plus d'informations, reportez-vous à la section « Téléchargement Web » de ce chapitre.

Fichier .INF

Le fichier .INF permet à l'ordinateur de communiquer avec le moniteur et d'en exploiter toutes les fonctions. Le fichier .INF définit les ressources du moniteur utilisées par le système d'exploitation Microsoft Windows, afin d'assurer la compatibilité du moniteur avec la carte graphique de l'ordinateur.

Ce moniteur est compatible avec le standard Plug and Play de Windows et fonctionne correctement sans devoir installer le fisquier .INF. La compatibilité Plug and Play impose que la carte graphique soit conforme à la norme VESA DDC2 et que le moniteur soit connecté directement à la carte graphique. Le mode Plug and Play ne fonctionne pas avec des connecteurs séparés de type BNC ou au travers de boîtes ou de tampons de distribution video. Si les conditions ci-dessus ne sont pas remplies, il se peut que vous deviezinstaller le fisquier .INF.

Fichier de concordance des couleurs

Le fichier .ICM permet d'obtenir une représentation précise des couleurs. Les fichiers .ICM sont des fichiers de données utilisés par les programmes graphiques afin d'obtenir un rendu des couleurs cohérent entre le moniter et une imprimante ou entre un scanner et le moniter. Les fichiers .ICM contiennent un profil du système colorimétrique du moniter. Ce fichier est activé par les programmes graphiques qui prennten en charge cette fonctionnalité.

Le profil colorimétrique ICM est écrit conformément à la spécification relative au format de profil colorimétrique, publiée par l'ICC (International Color Consortium).

Installation des fichiers .INF et .ICM

Si vous avez déterminé que la mise à jour des fichiers .INF et .ICM est nécessaire, vous pouvez les installer à partir du CD fourni ou en les téléchargeant du site HP.

Installation à partir du CD

Pour installer les fichiers .INF et .ICM à partir du CD, procédez comme suit :

1. Insérez le CD dans le lecteur de CD-ROM de l'ordinateur. Le menu du CD apparait.
2. Lisez le fichier « INF and ICM Readme » (« Lisez-moi INF et ICM »).

3. Sélectionnez « Install INF and ICM Files » (« Installation des fichiers .INF et .ICM »).

4. Suivez les instructions à l'écran.

5. Une fois le logiciel INF installé, redémarrez Windows.
6. Vérifiez que la résolution et la fréquence de rafraîchissement appropriées apparaissent dans le Panneau de configuration Affichage de Windows.

En cas d'erreur d'installation, il se peut que vous deviez installer manuellement les fichiers .INF et .ICM signés numérique, à partir du CD. Reportez-vous au fichier « INF and ICM Readme » (« Lisez-moi INF et ICM ») du CD.

Téléchargement Web

Pour télécharger les fichiers .INF et .ICM les plus récents du site Web de support des moniteurs HP :

1. Consultez le site http://wwwHp.com/support et sélectionnez votre pays.
2. Suivez les liens correspondant à votre monateur pour afficher la page de support et de téléchargement.
3. Vérifiez que votre système répond aux exigences requisés.
4. Téléchargez le logiciel en suivant les instructions affichées.

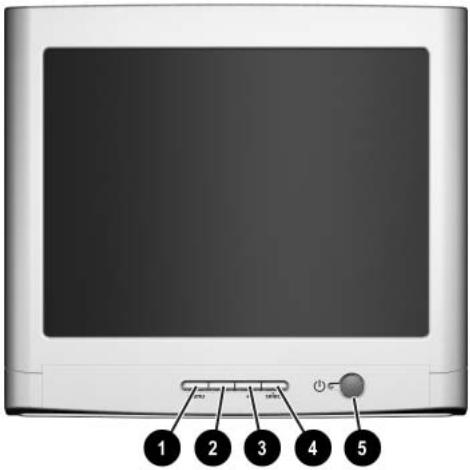

Commandes du panneau avant

Éléments n°	Icône	Description	Fonction
1	Menu	Menu	Permet d'afficher les régles à l'écran et de quitter les menus et l'affichage à l'écran.
2	-	Réglage vers la gauche	Permet de revenir en arrêt dans le menu ou de diminuer le niveau des régles.
3	+	Réglage vers la droite	Permet de progresser dans le menu ou d'augmenter le niveau des régles.
4	Sélectionner	Sélectionner	Permet de sélectionner une fonction et des niveaux de réglage dans le menu.
5	○	Bouton d'alimentation	Permet de commander l'alimentation du moniteur. Levoyant du bouton indique l'état du moniteur. L'icône du bouton d'alimentation peut être différente sur certains modèles.

Écran de réglage

L'écran de réglage permet de régler l'image à l'écran selon vos préférences. Pour acceder à l'écran de réglage, procédez comme suit :

1. Si le monieur n'est pas encore sous tension, appuyez sur le bouton de Mise sous tension pour l'allumer.
2. Pour acceder au menu de réglage à l'écran, appuyez sur le bouton Menu. Une fenêtre s'affiche, similaire à cette-ci. Pour une description détaillée des iconônes qui apparaissent à l'écran, consultez la section « Fonctions de l'écran de réglage», plus loin dans ce chapitre.

1. Pour passer à une autre fonction, appuyez sur le bouton de réglage vers la gauche ou de réglage vers la droite, sur le panneau avant du moniteur, jusqu'à ce que la fonction de votrechoix soit en surbrillance.

2. Pour sélectionner une fonction, appuyez sur le bouton Sélect du panneau avant du moniteur.

3. La fenêtre de réglage apparait. Appuyez sur le bouton de réglage vers la gauche ou de réglage vers la droite pour régler le niveau du réglage.

4. Pour enregistrer les nouveaux paramètres, appuyez sur le bouton Sélect.
5. Pour quitter l'écran de réglage, appuyez sur le bouton Menu.

Fonctions de l'écran de réglage

Pour régler les fonctions du tableau ci-dessous, utilisez les boutons de réglage vers la gauche ou de réglage vers la droite à l'avant du moniteur.

Icônes et fonctions de l'écran de réglage

Icône	Fonction	Description
	Contraste	Le bouton de réglage vers la droite permutation d'augmenter le contraste et le bouton de réglage vers la gauche de le diminuer.
	Luminosité	Le bouton de réglage vers la droite permutation d'augmenter la luminosité et le bouton de réglage vers la gauche de la diminuer.
	Position horizontal	Le bouton de réglage vers la droite permutation de déplacer l'image vers la droite et le bouton de réglage vers la gauche de la déplacer vers la gauche.
	Taille horizontal	Le bouton de réglage vers la droite permutation d'augmenter la taille horizontal et le bouton de réglage vers la gauche de la diminuer.
	Position vertical	Le bouton de réglage vers la droite permutation de déplacer l'image vers le haut et le bouton de réglage vers la gauche de la déplacer vers le bas.

Icônes et fonctions de l'écran de réglage (suite)

Icône	Fonction	Description
	Taille verticalie	Le bouton de réglage vers la droite permutation d'augmenter la taille verticalie et le bouton de réglage vers la gauche de la diminuier.
	Coussins	Le bouton de réglage vers la droite permutation de rendre les bords de l'image convexes et le bouton de réglage vers la gauche de les rendre concaves.
	Trapézoïde	Le bouton de réglage vers la droite permutation de régler l'image de sorte à ce que sa partie supérieure soit plus grande, et le bouton de réglage vers la gauche de sorte à ce que sa partie inférieure soit plus grande.
	Équilibrage	Le bouton de réglage vers la droite permutation de déplacer le haut et le bas de l'image vers la droite et le bouton de réglage vers la gauche de les déplacer vers la gauche.
	Parallelo-gramme	Cette fonction corrige l'inclinaison des bords verticaux de l'image.
	Rotation	Le bouton de réglage vers la droite permutation d'incliner les côtés de l'image vers la droite et le bouton de réglage vers la gauche de les incliner vers la gauche.
	Moiré	Le bouton de réglage vers la droite permutation d'in augmenter la correction de moiré et le bouton de réglage vers la gauche de la diminuier.

Icônes et fonctions de l'écran de réglage (suite)

Icône	Fonction	Description
A	Démagnétisation	Cette fonction permet de démagnétiser l'écran pour réduire les impuretés de couleurs. Il est déconseilé de démagnétiser le moniteur plus d'une fois toutes les 30 minutes.
B	Température de couleur	Le bouton de réglage vers la droite permet de sélectionner la température de couleur à droite et le bouton de réglage vers la gauche de sélectionner la température à gauche.
←	Redéfinir	Cette fonction permet de rétablier les paramètres d'usine du moniteur.

Messages du moniteur

Message « Pas de signal »

NO SIGNAL

CHECKVIDEO CABLE?

Si le message « Pas de signal » apparait à l'écran, assurez-vous que le cable video est correctement branché et que vous ordinateur est sous tension.

Message « Hors fréquence »

Si ce message apparait, les paramètres de résolution video et/ou de rafraîchissement que vous avez scélectionnés ne sont pas pris en charge par le moniteur.

Pour modifier la résolution video et le taux de rafraîchissement du moniteur, procédez comme suit :

1. Redémarrez l'ordinateur.
2. Passez en Mode sans échéc sur l'ordinateur. Pour de plus amples informations sur le passage en Mode sans échéc, veuillez consulter la documentation du système d'exploitation de l'ordinateur.
3. Modifiez les paramètres d'affichage pour qu'ils soient pris en charge (voir « Caracteristiques techniques »).
4. Redémarrez l'ordinateur pour que les modifications prennten effect.

Utilisation du mode d'économie d'énergie

Ce moniteur est donc pour répondre aux exigences en matière d'économie d'énergie. Grâce à une combinaison de fonctions matérielles et logicielles, cette fonctionnalité d'économie d'énergie permet à l'ordinateur de contrôle la consommation du moniteur et de la réduire s'il n'est pas utilisé.

État de la gestion de l'alimentation

État	Couleur duvoyant	Consommation électrique	Description
Allumé	Vert	<75 watts	Fonctionnement normal.
Veille	Orange	<4 watts	L'écran du moniteur est occulté. La haute tension est coupée. La tension de chauffage est coupée. Le_retour à la puissance maximale s'effectue après un bref temps de chauffe.

La fonction d'économie d'énergie du moniteur n'est active que si celui-ci est connecté à un ordinateur doté de fonctions d'économie d'énergie.

L'utilitaire Energy Saver et ses fonctions d'économie d'énergie sont disponibles dans tous les systèmes d'exploitation Microsoft Windows. Certaines fonctions sont également disponibles dans DOS. Pour les instructions de réglage des fonctions d'économie d'énergie (également appelées gestion de l'alimentation), reportez-vous au manuel de l'ordinateur.

Résolution des problèmes

Résolution des problèmes courants

Le tableau ci-dessous répertorie les problèmes possibles, la cause possible de chaque problème et les solutions conseillées.

Problème	Cause possible	Solution
L'écran n'affiche rien.	Cordon d'alimentation déconnecté.	Branchez le cordon d'alimentation
	L'interrupteur est en position « Arrêt ».	Mettez le monitour sous tension.
	Le cable video n'est pas branché correctement.	Branchez le cable video correctiont.
	L'utilitaire d'écran de veille est activé.	Appuyez sur n'importe qu'elle touche du clavier ou déplacez la souris.
L'image est floue, imparfaite ou trop nombre.	La luminosité ou le contraste sont trop faibles.	Pour acceder au menu de réglage à l'écran, appuyez sur le bouton Menu. Sélectionnez les icônes Luminosite et/ou Contraste pour faire les réglages nécessaires.
Les couleurs sont anormales.	Il se peut qu'un objet magnétique soit à proximité.	Le cas échéant, éloignez-le.
	Il se peut que le moniteur ait été déplace ou heures par accident.	Pour accéder au menu de réglage à l'écran, appuyez sur le bouton Menu. Sélectionnez Démagnétisation pour l'activer. HP déconseille de démagnétiser le moniteur plus d'une fois toutes les 30 minutes.
L'image est trop grande ou trop petite.	Youdevez peut-être régler la taille horizontal.	Pour accéder au menu de réglage à l'écran, appuyez sur le bouton Menu. Sélectionnez Taille horizontal pour effectuer les réglages nécessaires.
	Youdevez peut-être régler la taille vertical.	Pour accéder au menu de réglage à l'écran, appuyez sur le bouton Menu. Sélectionnez Taille vertical pour effectuer les réglages nécessaires.
L'image n'est pas centrée.	Vous doivent peut-être régler la position horizontale.	Pour accéder au menu de réglage à l'écran, appuyez sur le bouton Menu. Sélectionnez Position horizontale pour effectuer les réglages nécessaires.
	Vous doivent peut-être régler la position verticale.	Pour accéder au menu de réglage à l'écran, appuyez sur le bouton Menu. Sélectionnez Position verticale pour effectuer les réglages nécessaires.
Le message "No Signal" (Pas de signal) apparait à l'écran.	Le cable video de l'écran est débranché.	Branchez le cable video à 15 broches sur l'ordinateur. Assurez-vous que l'ordinateur est sous tension.
Le message "Out of Frequency" (Hors fréquence) apparait à l'écran.	Les paramètres de résolution video et/ou de rafraîchissement ne sont pas pris en charge par toute écran.	Redémarrez votre ordinateur en Mode sans échec. Modifiez les paramètres pour qu'ils soient pris en charge (voir « Caractéristiques techniques »). Redémarrez l'ordinateur pour que les modifications prenent effet.
Le moniteur est en surchauffe.	Il n'y a pasASFES pour permettre une aération adéquate.	Laissez au moins 76 mm aller du moniteur et ne placez pas d'objet dessus.

Consultation du Site Web

Avant de contacter le service clientèle, consultez le site Web : http://wwwHp.com/support.

Préparatifs en vue de l'expérience au service d'assistance technique

Si vous ne parvenez pas à résoudre un problème à l'aide des conseils disponibles dans cette section, vous devrez peut-être appeler le service d'assistance technique. Lors de votre appel, ayez les informations et éléments suivants à portée de main :

Le moniteur
Le numero de modulo du moniteur
Le numero de série du moniteur
La date d'achat indiquée sur la facture
Les conditions dans lesquelles le problème est apparu
Les messages d'erreur reçus
La configuration du matériel
Le matériel et les logiciels utilisés

Caracteristiques techniques

Toutes les caractéristiques techniques sont fournies par les fabricants de composants. Ces caractéristiques représentent le niveau le plus élevé des specifications types des fournisseurs de composants HP ; elles peuvent donc partager des variations vers le haut ou vers le bas.

Moniteurs CRT non plats de 17 pouces 75 et 7540

Taille de l'écran	17 pouces (43 cm) visibles en diagonale Taille d'affichage 16 pouces (41 cm) Revêtement antireflet
Espacement des points	0,28 mm (en diagonale)
Zone d'affichage par défaut	Zone caractéristique de 234 x 312 (mm)
Couleurs d'affichage	Infinies
Résolutions graphiques	Taux de rafraîchissement
640 x 480	60 Hz
640 x 480	75 Hz
640 x 480	85 Hz
720 x 400	70 Hz
800 x 600	75 Hz
800 x 600	85 Hz
1024 x 768	75 Hz
1024 x 768	85 Hz (résolution utilisé conseillée)
1280 x 1024	60 Hz (résolution maximale)
Synchronisation (horizontal)	30 à 70 KHz
Synchronisation (vertical)	50 à 160 Hz
Fréquence pixel maximal	110 MHz max.
Signal d'entrée	Synchronisation analogue video RVB Synchronisation TTL séparée
Câble téléphone	Connecteur en D à 15 broches
Fréquence de la tension d'alimentation en entrée	100 à 240 V ca50 ± 3 à 60 ± 3 Hz
Courant de démarrage	30 A sous 120 V ca60 A sous 220 V ca
Consummation électrique	75 W (maximum)
Dimension (L x H x P) déballé et reposant sur le socle	16,2 x 16,2 x 17,5 pouces (maximum)410 x 410 x 430 mm (maximum)
Poids	38 livres (maximum)17 kg (maximum)
Température de fonctionnement	50 °F à 95 °F10 °C à 35 °C
Température de stockage	-22 °F à 140 °F-30 °C à 60 °C
Humidité	20% à 80% (sans condensation)
Altitude	10 000 pieds/3 048 mètres maximum
Exigences TCO	Certaines modèles sont conformes à la norme TCO'03
MPRII	Certaines modèles sont conformes à la norme MPRII
Plug and play	Oui

Moniteurs CRT plats de 17 pouces 705 et 7600

Taille de l'écran	17 pouces (43 cm) visibles en diagonale Taille d'affichage 16 pouces (41 cm)
Espacement des points	0,25 à 0,28 mm (variable)
Zone d'affichage par défaut	Zone caractéristique de 234 x 312 (mm)
Couleurs d'affichage	Infinies
Résolutions graphiques	Taux de rafraîchissement
640 x 480	60 Hz
640 x 480	75 Hz
640 x 480	85 Hz
720 x 400	70 Hz
800 x 600	75 Hz
800 x 600	85 Hz
1024 x 768	75 Hz
1024 x 768	85 Hz (résolution utilisé conseillée)
1280 x 1024	60 Hz (résolution maximale)
Synchronisation (horizontale)	30 à 70 KHz
Synchronisation (vertical)	50 à 160 Hz
Fréquence pixel maximal	110 MHz max.
Signal d'entrée	Synchronisation analogue video RVB Synchronisation TTL séparée
Câble vidéo	Connecteur en D à 15 broches
Fréquence de la tension d'alimentation en entrée	100 à 240 V ca 50 ± 3 à 60 ± 3 Hz
Courant de démarrage	30 A sous 120 V ca
	60 A sous 220 V ca
Consummation électrique	75 W (maximum)
Dimension (L x H x P)déballé et reposant surle socle	16,2 x 16,2 x 17,5 pouces (maximum)
	410 x 410 x 430 mm (maximum)
Poids	38 livres (maximum)
	17 kg (maximum)
Température defonctionnement	50 °F à 95 °F
	10 °C à 35 °C
Températurede stockage	-22 °F à 140 °F
	-30 °C à 60 °C
Humidité	20% à 80% (sans condensation)
Altitude	10 000 pieds/3 048 mètres maximum
Exigences TCO	Certaines modèles sont conformesà la norme TCO'03
MPRII	Certaines modèles sont conformesà la norme MPRII
Plug and play	Oui

Moniteurs CRT plats de 17 pouces 7650

Taille de l'écran	17 pouces (43 cm) visibles en diagonale Taille d'affichage 16 pouces (40,6 cm) Revêtement antireflet
Espacement des points	0,25 à 0,28 mm (variable)
Zone d'affichage par défaut	Zone caractéristique de 234 x 312 (mm)
Couleurs d'affichage	Infinies
Résolutions graphiques	Taux de rafraîchissement
640 x 480	60 Hz
640 x 480	75 Hz
640 x 480	85 Hz
720 x 400	70 Hz
800 x 600	75 Hz
800 x 600	85 Hz
1024 x 768	75 Hz
1024 x 768	85 Hz (résolution utilisateur conseillée)
1280 x 1024	75 Hz
1600 x 1200	65 Hz (résolution Tmaxale)
Synchronisation (horizontal)	30 à 86 KHz
Synchronisation (vertical)	50 à 160 Hz
Fréquence pixel maximale	180 MHz max.
Signal d'entrée	Synchronisation analogue video RVB Synchronisation TTL séparée
Câble vidéo	Connecteur en D à 15 broches
Fréquence de la tension d'alimentation en entrée	100 à 240 V ca 50 ± 3 à 60 ± 3 Hz
Courant de démarrage	30 A sous 120 V ca
	60 A sous 220 V ca
Consummation électrique	75 W (maximum)
Dimension (L x H x P) déballé et reposant sur le socle	16,2 x 16,2 x 17,5 pouces (maximum)
	410 x 410 x 430 mm (maximum)
Poids	38 livres (maximum)
	17 kg (maximum)
Température de fonctionnement	50 °F à 95 °F
	10 °C à 35 °C
Température de stockage	-22 °F à 140 °F
	-30 °C à 60 °C
Humidité	20% à 80% (sans condensation)
Altitude	10 000 pieds/3 048 mètres maximum
Exigences TCO	Certaines modèles sont conformes à la norme TCO'03
MPRII	Certaines modèles sont conformes à la norme MPRII
Plug and play	Oui

Avis de conformité

Conformité FCC

Cet équipement a été testé et déclaré conforme aux limites imposées aux apparciels numériques de classe B, conformément à l'alinéa 15 de la reglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel. Cet équipement produit, utilise et peut diffuser de l'énergie haute fréquence; s'il n'est pas installé et utilisé conformément au manuel d'utilisation, il risque de provoquer des interférences. Cependant, tout risque d'interférences ne peut être totally exclu. Si ce matériel avait provoquer des interférences avec une radio ou un téléviseur, ce qu'il est facile de déceler en éteignant puis en rallumant ce matériel, il est alors viviment conseilé à l'utilisateur d'essayer de supprimer ces interférences en essayant une (ou plusieurs) des mesures suivantes:

réorienter ou déplacer l'antenne réceptrice;
accroître la distance entre le matériel et le récepteur ;
■ brancher le matériel sur un autre circuit que celui du récepteur ;
■ consulter le revendeur ou un technician de radio/télévision experimenté.

Modifications

La FCC (Federal Communications Commission) exige que l'utilisateur soit averti que toute modification apportée au present matériel et non approuvée explicitement par Hewlett Packard Company est de nature à le priver de l'usage de l'ordinateil.

Cables

Pour être conformes à la réglementation FCC, les connexions d'entrée de l'appareil doivent être établies avec des cables blindés et des revêtements de connecteurs métalliques RFI/EMI.

Déclaration de conformité pour les produits portant le logo FCC, États-Unis seulement

Cet apparéil respecte l'article 15 de la réglementation FCC. Son'utilisation est soumise aux deux conditions suivantes : (1) l' apparéil ne doit pas provoquer d'interférences nuisibles, et (2) doit supporter toute interférence extérieure, pouvant notamment entraîner un fonctionnement imprévu.

Pour toute question sur le produit, écrivez-nous à :

Hewlett-Packard Company
P.O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000

ouappelezlenumber:1-800-HP-INVENT(1-800474-6836)

Pour toute question relative à la déclaration FCC, écrivez-nous à :

Hewlett-Packard Company
P.O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000

ouappelezlenumber:[phone]

Pour identifier le produit, reportez-vous à la référence, au numéro de série ou au numéro de modèle inscrit sur le produit.

Canadian Notice

Cet apparéil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Avis relatif à la réglementation de l'Union Européenne

Ce produit est conforme aux directives suivantes de l'UE :

Directive relative à laasse tension 73/23/EEC
Directive EMC 89/336/EEC

Le respect de ces directives implique la conformité aux normes européennes harmonisées (Normes européennes) énoncées dans la déclaration de conformité aux normes européennes publiées par Hewlett-Packard pour ce produit ou cette famille de produits.

Cette conformité est indiquée par la marque suivante apposée sur le produit :

CE

Ce marquage s'applique aux
appareils de telecommunication
répondant aux normes UE
harmonisées (p.ex. Bluetooth) et
aux apparreils autres que les
appareils de telecommunication)

CE

XXXX*

#

Ce marquage s'applique aux appeareils de télécommunication repondant aux normes UE non harmonisées.

*Nombre d'identification de l'organisme notification (uniquement si applicable, voir l'étiquette du produit)

Élimination des équipements en fin de vie par les menages de l'Union Européenne

Ce symbole sur le produit ou sur son emballage indique que ce produit ne peut pas etre elimine avec les ordures menagères. Vous avez le devoir de vous en débarrasser en le remettant à un centre de collecte approprié, en vue de recycler ses composants électriques et électroniques. La collecte et le recyclage des équipements en fin de vie permettent de conserver les ressources naturelles et d'assurer

qu'ils sont recyclés en respectant l'environnement et la santé des personnes. Pour plus d'informations sur les centres de collecte en vue du recyclage, adressez-vous aux autorités locales, au service d'enlevement des déchets ou au magasin où vous avez acheté le produit.

Avis japonais

Cordons d'alimentation

L'alimentation du moniteur est assurée par un/selecteur automatique de tension (ALS, Automatic Line Switching). Ce système permet au moniteur de fonctionner à des tensions d'entrée de 100-120 V ou de 200-240 V.

Les éléments d'alimentation (cordon flexible ou fiche murale) fournis avec le monitreur sont conformes aux réglementations en vigueur dans le pays où vous avez achetié le matériel.

Si vous avez besoin d'un cordon d'alimentation pour un pays autre que celui dans lequel vous avez acheté votre moniteur, achetez un cordon d'alimentation homologué dans ce pays.

Le cordon d'alimentation doit être testé et autorisé pour le produit et pour la tension et le type de courant inscrits sur l'étiquette des valeurs nominales électriques du produit. La tension et le courant nominaux du cordon doivent être supérieurs à ceux qui sont indiqués sur le produit. De plus, la section transversale du cable doit être au minimum de 0,75mm^2 ou 18 AWG, et la longueur du cordon comprende entre 1,8m et 3,6m . Si vous avez des questions concernant le type de cordon d'alimentation à utiliser, contactez votre mainteneur/agréé HP.

Le cheminement du cordon d'alimentation doit être étudié de manière à ce qu'il ne puisse pas être piétiné ou coincide par des objets placés sur ou contre lui. Une attention particulière doit être accordée à la prise, à la fiche murale et au point où le cordon sort de l'appareil.

Cordons d'alimentation pour le Japon

Pour une utilisation de l'appareil au Japon, utilisez uniquement le cordon d'alimentation fourni avec l'appareil.

ATTENTION : n'utilisez pas le cordon d'alimentation de cet apparéil avec tout autre apparéil.
