| Type de produit | Moniteur LCD 22 pouces |
| Taille d'écran | 22 pouces (55,88 cm) en diagonale |
| Résolution optimale | 1680 x 1050 à 60 Hz |
| Pas de masque | 0,282 (H) x 0,282 (V) mm |
| Fréquence horizontale | 30 à 81 kHz |
| Fréquence verticale | 56 à 76 Hz |
| Dimensions (avec socle) | Hauteur : 437 mm, Profondeur : 250 mm, Largeur : 526,7 mm |
| Poids (sans emballage) | 6,6 kg |
| Consommation électrique | Moyenne < 55 W |
| Alimentation | 100-240 V, 50/60 Hz, 1,5 A |
| Inclinaison | -5° à 20° |
| Traitement de l'écran | Revêtement polarisé antireflet (selon modèle) |
| Haut-parleurs intégrés | 2W par canal, 16 ohms |
| Connectique | VGA (D-Sub 15 broches), entrée audio (jack 3,5 mm) |
| Fonctions OSD | Luminosité, Contraste, Volume, Réglage image, Couleur, Langue, Gestion, Commande OSD, Information |
| Réglage automatique | Oui (pour entrée VGA) |
| Verrouillage OSD | Oui (maintenir Menu 10 secondes) |
| Mode veille | Oui (voyant ambre) |
| Compatibilité DDC/CI | Oui |
| Normes | FCC Classe B, CE, ENERGY STAR |
| Programme de recyclage | HP Recycling Program (www.hp.com/recycle) |
| Entretien | Nettoyage avec chiffon doux et sec ; éviter produits chimiques |
| Sécurité | Utiliser cordon d'alimentation adapté ; ne pas ouvrir le boîtier |
| Pièces détachées et réparabilité | Faire appel à un service agréé HP ; pas de réparation par l'utilisateur |
FOIRE AUX QUESTIONS - W220Q COMPAQ
Questions des utilisateurs sur W220Q COMPAQ
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice W220Q - COMPAQ et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil W220Q de la marque COMPAQ.
MODE D'EMPLOI W220Q COMPAQ
Moniteur LCD W220Q guide de l'utilisateur
Les garanties des produits et services HP sont exclusivement présentes dans les déclarations expresses de garantie accompagnant ces produits et services. Aucun élément de ce document ne saurait être considéré comme une garantie supplémentaire. La société HP ne saurait être tenue responsable des erreurs ou omissions de nature technique ou rédactionnelle qui pourraient subsister dans ce document.
La société HP n'assume aucune responsabilité quant à l'utilisation ou à la fiabilité de ses logiciels sur un matériel qui n'est pas fourni par HP.
Ce document contient des informations exclusives protégées par copyright. Aucune partie de ce document ne peut être photocopée, produite ou traduite dans une autre langue sans l'autorisation écrite préalable de HP.
Hewlett-Packard Company
10955 Tantau Avenue
Cupertino, CA 95014-0770
États-Unis
Ce produit intègre une technologie de protection de copyright qui est protégée par des brevets américains et par autres droits à la propriété intellectuelle. L'utilisation de cette technologie de protection de copyright doit être autorisée par Macrovision et est destinée à l'usage des particuliers ou à d'autres utilisations de visualisation à la carte limitée en l'absence d'autre autorisation de Macrovision. La rétroingénierie ou le désassemblage du produit sont interdits.
Microsoft et Windows sont des marques déposées aux États-Unis de Microsoft Corporation.
Adobe et Acrobat sont des marques de commerce de Adobe Systems Incorporated.
Bluetooth est une marque de commerce de sa propriété, utilisée sous licence par Hewlett-Packard Company.
HP est en faveur d'une utilisation licite des technologies et n'appuie ni n'encourage l'utilisation de ses produits à d'autres fins que celles autorisées par la loi sur les droits d'auteur.
Les informations contenues dans ce document peuvent faire l'objet de modifications sans préavis.
Préface
Ce guide s'adresse aux utilisateurs du moniteur LCD W220q. Il décrit les fonctions, l'installation et le fonctionnement du moniteur.
Sections du guide :
- Directives de sécurité et d'entretien
- Installation Utilisation du moniteur
- Installation des pilotes et utilisation de la fonction de réglage automatique
- Assistance technique (FAQ)
- Caractéristiques
- Qualité du moniteur LCD et politique relative aux pixels
- Avis de conformité des agences
Conventions typographiques
Les sous-sections suivantes décrivent les conventions typographiques utilisées dans le présent document.
Remarques, précautions et avertissements
Dans ce guide, les blocs de texte peuvent être accompagnés d'une icône et imprimés en caractères gras ou italiques. Ces blocs doivent des remarques, précautions et avertissements, et ils sont utilisés de la manière suivante :
REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre moniteur.
PRECAUTION : Une PRECAUTION indique soit des dommages potentiels pour le matériel, soit un risque de perte de données, et vous recommende une procédure pour éviter le problème.
AVERTISSEMENT : Un AVERTISSEMENT indique un risque de dommages corporels et vous recommande une procédure pour éviter le problème.
Certains avertissements peuvent s'afficher sous différentes formes et ne pas être accompagnés d'une icône. Dans ce cas, la présentation spécifique de l'avertissement est rendue obligatoire par l'autorité réglementaire.
Informations importantes de sécurité
Le cordon d'alimentation est conçu pour être utilisé avec votre moniteur. Lorsqu'un autre cordon est utilisé, veillez à utiliser uniquement une source d'alimentation et une connexion compatibles avec ce moniteur. Pour plus d'informations sur le cordon d'alimentation recommandé pour votre moniteur, consultez la section Cordons d'alimentation.
AVERTISSEMENT : Afin d'éviter tout risque de choc électrique ou de dommages à votre équipement, ne désactivez pas la mise à la terre du cordon d'alimentation. La mise à la terre est une caractéristique de sécurité importante. Branchez le matériel à une prise électrique mise à la terre.
Pour votre sécurité, assurez-vous que la prise électrique mise à la terre à laquelle vous branchez le cordon d'alimentation est facile d'accès pour l'opérateur et qu'elle est située le plus près possible de l'équipement. Pour déconnecter l'électricité du matériel, débranchez le cordon d'alimentation de la prise en tenant fermement la fiche. Ne tirez jamais sur le cordon.
Avant de connecter les câbles, débranchez le moniteur en retirant le cordon d'alimentation de la prise murale.
Ne placez rien sur le cordon d'alimentation ou sur tout autre câble. Pour éviter tout accident, ne laissez aucun câble sur le sol. Ne tirez pas sur le cordon ou sur tout autre câble. Lorsque vous débranchez le cordon de la prise murale, saisissez-le par la fiche.
PRECAUTION : Pour protégéur votre monateur et votre ordinateur, connectez tous les cordons d'alimentation de votre ordinateur et de ses périphériques (p. ex. un monateur, une imprimante, un scanner) à un dispositif de protection contre les surtensions tel qu'une prise multiple ou un ondueur UPS (alimentation sans interruptions).
Notez que toutes les prises multiples ne protègent pas contre les surtensions ; veillez à ce que l'étiquette de la prise indique cette fonctionnalité particulière. Utilisez une prise multiple pour laquelle le fabricant offre une garantie de remplacement en cas de dommages afin de pouvoir en changer si la protection contre les surtensions s'avère défectueuse.
Consignes de sécurité
PRECAUTION : N'exercez aucune pression sur l'écran LCD, ce qui risquerait de l'endommager.
- Utilisez un cordon d'alimentation compatible avec ce moniteur, tel qu'indiqué sur l'étiquette ou la plaque située à l'arrière du moniteur.
- Veillez à ce que l'intensité totale en ampères des appareils branchés sur la prise électrique n'excède pas l'intensité nominale de la prise, et que l'intensité totale en ampères des appareils branchés sur le cordon d'alimentation n'excède pas l'intensité nominale du cordon. Vérifiez les valeurs mentionnées sur l'étiquette des capacités électriques afin de déterminer l'intensité nominale (en ampères ou A) de chaque apparéil.
- Installez votre moniteur près d'une prise électrique qui soit facile d'accès. Déconnectez le moniteur en saisissant fermement la fiche et en la retirant de la prise murale. Ne déconnectez jamais le moniteur en tirant sur le cordon d'alimentation.
- Ne placez rien sur le cordon d'alimentation. Ne marchez pas dessus.
Directives d'entretien
Pour améliorer les performances et prolonger la vie de votre moniteur :
- N'ouvrez pas le boîtier du moniteur et ne tentez pas de réparer vous-même cet appareil. Si le moniteur ne fonctionne pas correctement, est tombé ou est endommagé, contactez votre distributeur, revendeur ou fournisseur de services HP/agréé.
- Réglez uniquement les commandes décrites dans le mode d'emploi.
- Éteignez le moniteur lorsqu'il n'est pas utilisé. Vous pouvez prolonger la durée de vie prévue de votre moniteur de manière significative en utilisant un économisateur d'écran et en éteignant le moniteur lorsqu'il n'est pas utilisé.
- Placez votre moniteur dans un endroit aéré, loin de toute lumière, poussière ou humidité excessive.
- Le boîtier est doté de fentes et d'ouvertures pour la ventilation. Veillez à ne jamais les bloquer ou les recouvrir. N'insérez jamais de corps étrangers dans les fentes et autres ouvertures du boîtier.
- Débranchez votre moniteur de la prise murale avant de procéder au nettoyage.
- Ne laissez pas tomber votre moniteur et ne le placez pas sur une surface instable. Lorsque vous retirez l'ensemble socle-support du moniteur, vous devez poser le moniteur sur une surface lisse, écran vers le bas, afin d'éviter de le rayer, de l'abimer ou de le casser.
Nettoyage du moniteur
Le moniteur est un périphérique optique de haute qualité qui demande un soin particulier lors de son nettoyage. Pour nettoyer le moniteur, suivez la procédure ci-dessous :
1. Eteignez l'ordinateur et le moniteur. 2. Débranchez votre moniteur de la prise murale avant de procéder au nettoyage.
PRECAUTION: N'utilisez pas de benzène, de diluant, d'ammoniaque ni de substance volatile pour nettoyer l'écran ou le boîtier du moniteur. Ces produits chimiques peuvent l'endommager. N'utilisez pas de nettoyants liquides ou en aérosol. N'utilisez jamais d'eau pour nettoyer l'écran à cristaux liquides.
3 Essuyez l'écran avec un chiffon sec, propre et doux. - Si l'écran nécessite un nettoyage particulier, employez un nettoyant antistatique. 4 Époussetez le boîtier du moniteur. Utilisez un chiffon doux et humide pour nettoyer le boîtier. - Si le boîtier nécessite un nettoyage particulier, employez un chiffon propre imbibé d'isopropanol. 5 Branchez le moniteur. 6 Allumez le moniteur et l'ordinateur.

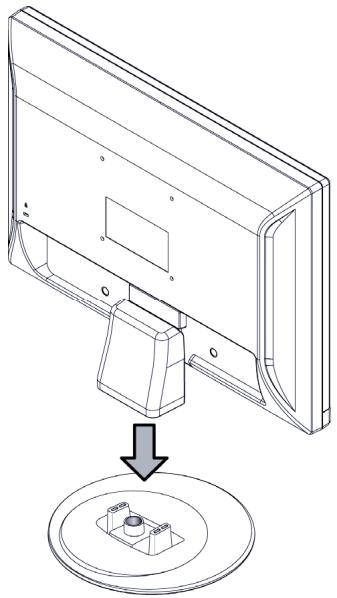

Fixation de la base
1 Posez la base sur une surface plane, telle qu'une table. 2 Avec les deux mains, placez le socle sur la base et appuyez fermement pour l'enclencher. Assurez-vous que la base est correctement enclenchée avant de continuer la procédure d'installation.
PRECAUTION: N'appuyez pas sur l'écran, ce qui risquerait de l'endommager.

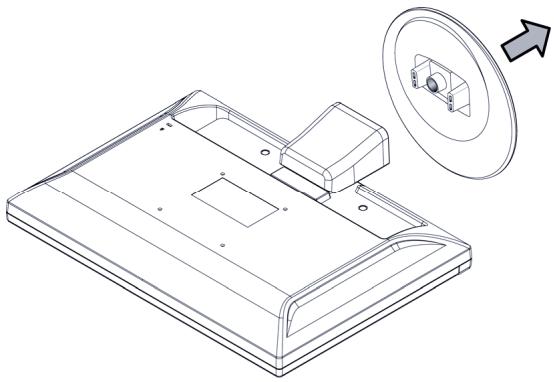

Retrait de la base
1. Posez l'écran face vers le bas sur une surface plane et protégée. 2. Pressez les taquets au bas de la base pour libérer le verrou. 3. Retirez la base du socle.
PRECAUTION : N'appuyez pas sur l'écran, ce qui risquerait de l'endommager.

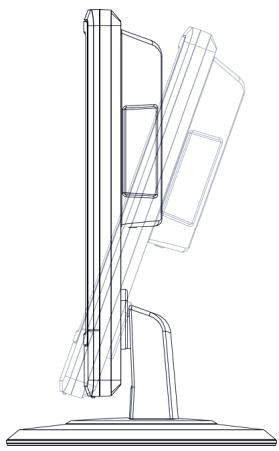

Ajustement de l'inclinaison
Pour garantir un affichage optimal, ajustez l'inclinaison du moniteur selon vos besoins, comme suit :
1. Mettez-vous face au moniteur et tenez le support pour éviter de renverser le moniteur en ajustant son inclinaison. 2. Ajustez l'inclinaison en rapprochant ou en éloignant le bord supérieur du moniteur.
PRECAUTION : En ajustant l'inclinaison, évitez de toucher l'écran LCD, ce qui risquerasit de l'endommager.
Connexion des câbles

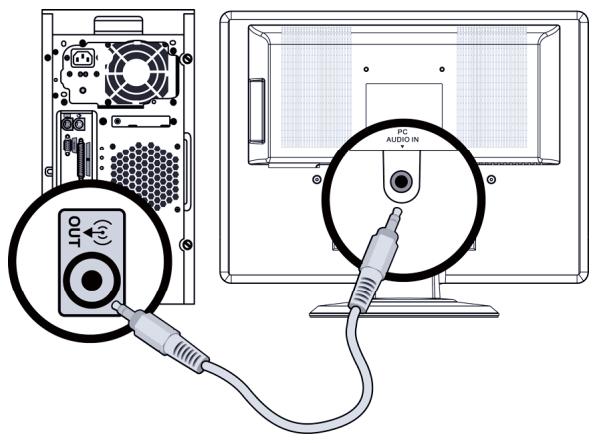

1 Eteignez l'ordinateur. 2 Branchez les haut-parleurs intégrés du moniteur sur l'ordinateur à l'aide du cable audio (connecteur vert).

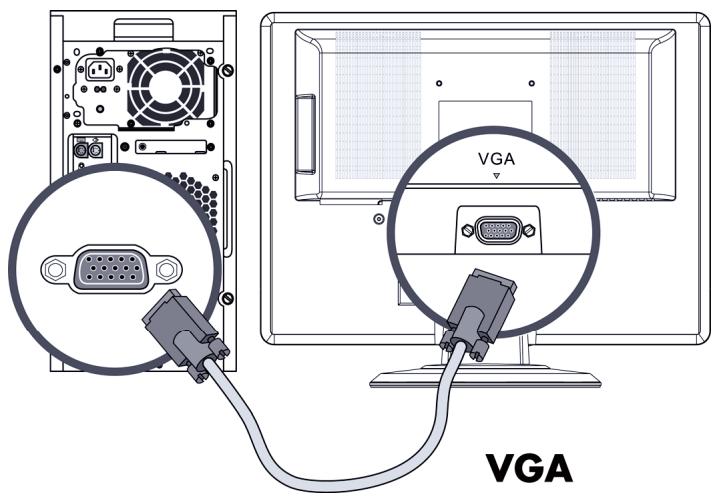

3 Si vous utilisez un cable VGA, connectez une extrémité du cable VGA D-Sub à 15 broches (connecteur bleu) à l'arrête du moniteur et l'autre extrémité sur le port VGA de l'ordinateur.

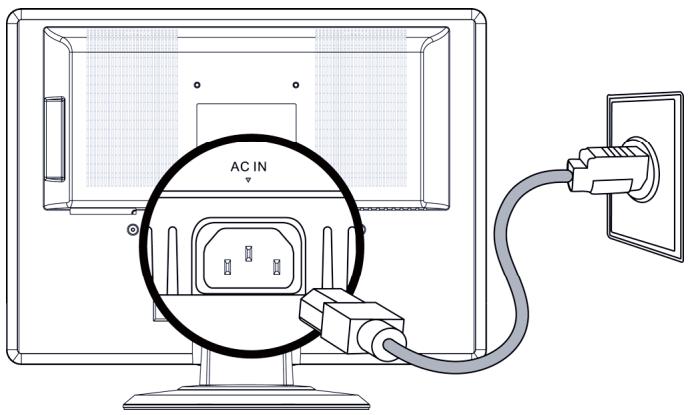

Connectez une extrémité du cordon d'alimentation à l'arrête du moniteur et l'autre extrémité à une prise secteur avec mise à la terre.
5 Allumez l'ordinateur et le moniteur.
Si vous moniteur affiche une image, l'installation est terminée. Si aucune image ne s'affiche, consultez les sections Assistance technique (FAQ) et Utilisation du moniteur.
Préparation de l'installation du bras de fixation mural optionnel (non fourni)
Ce moniteur peut être fixé au mur avec un support que vous achetez séparément.
Précaution : Avant de démonter le moniteur, éteignez-le, puis débranchez tous les câbles (alimentation, vidéo et audio).
Montage mural du moniteur (dispositif de montage non fourni)
Avant de monter le moniteur au mur, sur un bras articulé ou tout autre dispositif de montage, vous devez restorer le socle ainsi que le couvercle à l'arrête du moniteur. Il vous faudra un tournevis à pointe cruciforme. Lisez les avertissements suivants avant de commencer la procédure.
AVERTISSEMENT : Afin d'éviter tout risque de blessures ou de dommages à l'équipement, vérifie que le dispositif de montage mural est correctement installé et fixé avant d'y attacher le moniteur. Reportez-vous aux instructions fournies avec le dispositif de montage mural et vérifie que celui-ci peut supporter le moniteur.
1 Débranchez les câbles du moniteur.

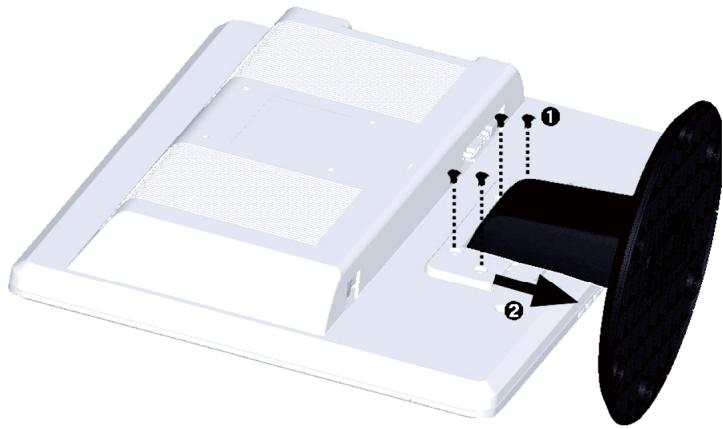

2 Posez l'écran face vers le bas sur une surface protégée, puis retirez les vis et l'ensemble base/socle. 3 Suivez les instructions du fabricant relatives au montage du bras de fixation mural.
Installation du bras de fixation mural
1 Posez le moniteur sur une surface plane, lisse et protégée. 2 Placez le bras de fixation mural à l'arrière du moniteur. Alignez les trous du bras avec les trous de fixation situés à l'arrière du moniteur. 3 Insérez les quatre vis dans les trous et serrez-les. 4 Reconnectez les câbles. Pour les instructions de fixation au mur, consultez le manuel livré avec le bras de fixation mural optionnel (acheté séparément).
Mode d'emploi
Les boutons de contrôle sont situés sur le panneau avant du moniteur (voir la figure ci-dessous). Pour ajuster les paramètres d'affichage selon vos besoins, utilisez le bouton Menu (C):
- Installez le moniteur, branchez les câbles et ajustez l'inclinaison en suivant les instructions de la section Installation ci-dessus.
- Pour allumer ou éteindre le moniteur, appuyez sur le bouton d'alimentation (F). Le voyant d'alimentation indique si le moniteur est allumé.
- Le moniteur doit être allumé pour que les autres boutons de contrôle fonctionnent.
- Définissez la résolution (Réglage de la résolution optimale) et réglez le volume (Réglage du volume).
- Ajustez les paramètres d'affichage (OSD) à l’écran (Réglage des paramètres OSD).

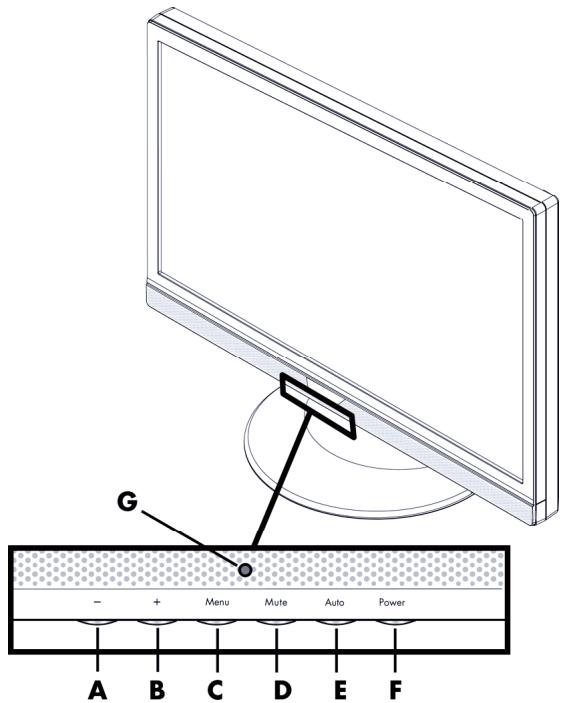

Contrôles externes
Bouton - (moins)
Navigue en arrêté dans le menu OSD et réduit les niveaux de réglage. Si le menu OSD est inactif, il active la réduction du Volume.
Bouton + (plus)
Navigue en avant dans le menu OSD et augmente les niveaux de réglage. Si le menu OSD est inactif, il active l'augmentation du Volume.
C Bouton Menu
Ouvre, sélectionne ou quitte le menu OSD.
Bouton Muet
Permet de couper ou de réactiver le son.
Bouton Réglage automatique
Règle automatiquement la qualité de l'image.
Bouton Marche/Arrêt
Allume ou éteint le moniteur.
Voyant d'alimentation
Allumé = vert
Mode veille = ambre
Mode minuterie veille = amber clignotant
Pour plus d'informations, consultez la section Assistance technique (FAQ).
Réglage de la résolution optimale
La résolution recommandée pour ce moniteur est 1680 × 1050. Pour configurer le moniteur à cette résolution, terminez la procédure d'installation et assurez-vous que le moniteur est connecté à l'ordinateur. Allumez le moniteur et effectuez les opérations suivantes :
1 Cliquez sur le bouton Démarrer de Windows, puis cliquez sur Panneau de configuration. 2 Sous Apparence et personnalisation, cliquez sur Ajuster la résolution de l'écran. 3 Définissez la Résolution d'écran à 1680 × 1050.
REMARQUE: Si la résolution 1680 × 1050 n'est pas indiquée, téléchargez le pilote du moniteur à partir du Web. Pour plus d'informations, consultez la section Utilisation du moniteur.
Réglage du volume
Lorsque le moniteur est allumé et le menu OSB inactif, appuyez sur les boutons + et - (plus et moins) pour régler le volume selon le niveau souhaité. Le réglage du volume va de 0 (muet) à 100. La valeur par défaut est 50.
Verrouillage et déverrouillage de l'affichage OSD
Pour changer l'état de verrouillage de l'affichage à l'écran (de verrouillé à déverrouillé ou de déverrouillé à verrouillé) appuyez sur le bouton Menu et maintenez-le enfoncé pendant 10 secondes lorsque le moniteur est allumé. Si l'affichage OSD est verrouillé, le message « OSD Lock » s'affiche pendant 10 secondes.
Réglage des paramètres OSD
Utilisez le menu OSD pour régler l'image affichée et modifier les paramètres. Pour accéder au menu OSD :
1 Si le moniteur est éteint, appuyez sur le bouton d'alimentation pour l'allumer. 2 Appuyez sur le bouton Menu pour activer le menu OSD. 3 Appuyez sur les boutons - (moins) et + (plus) pour naviguer dans les fonctions. Une fois la fonction souhaitée sélectionnée, appuyez de nouveau sur le bouton Menu pour l'activer. Si la fonction sélectionnée possède un sous-menu, il s'affiche. Appuyez sur - (moins) ou + (plus) pour naviguer dans les fonctions des sous-menus. Une fois la sous-fonction souhaitée sélectionnée, appuyez sur le bouton Menu pour l'activer. 4 Appuyez sur - (moins) ou + (plus) pour modifier les paramètres de la fonction sélectionnée. 5 Pour quitter et enregistrer, sélectionnez la fonction Quitter. Pour ajuster une autre fonction, répétez les étapes 3 et 4.
REMARQUE: Si les boutons ne sont pas utilisés pendant 30 secondes durant l'affichage d'un menu, les nouveaux réglages sont enregistrés et le menu fermé.
Menu OSD
Le tableau suivant présente les menus OSD et leurs fonctions pour chaque niveau.
Niveau de menu OSD
| Niveau 1 | Niveau 2 | Niveau 3 | Réglaged'usine |
| Luminosité | Échelle de réglage | Y | |
| Réinitialisation | |||
| Annuler | |||
| Enregistrer et retard | |||
| Contraste | Échelle de réglage | Y | |
| Réinitialisation | |||
| Annuler | |||
| Enregistrer et retard | |||
| Volume | Échelle de réglage | Y | |
| Réglage de l'image | Réglage auto | Message « Réglage... » | Y |
| Position horizontale | Échelle de réglage | Y | |
| Position verticale | Échelle de réglage | Y | |
| Échelle personnalisée | Plein écran | ||
| Agrandir avec H/L constant | |||
| Horloge | Échelle de réglage | Y | |
| Phase d'horloge | Échelle de réglage | Y | |
| Annuler | |||
| Enregistrer et retard | |||
| Couleur | 9300 K | ||
| 6500 K | Y | ||
| Couleur personnalisée | Couleur personnalisée | ||
| Réglage | |||
| Réinitialiser | |||
| Annuler | |||
| Enregistrer et retard | |||
| sRGB | |||
| Réinitialisation | |||
| Annuler | |||
| Enregistrer et retard |
Niveau de menu OSD (suite)
| Niveau 1 | Niveau 2 | Niveau 3 | Réglage d'usine |
| Langue | Deutsch | ||
| Chinois simplifié | |||
| Japanese | |||
| English | English | ||
| Espanol | |||
| François | |||
| Italiano | |||
| Nederlands | |||
| Annuler | |||
| Enregistrer et-retour | |||
| Gestion | Économie d'énergie | Activé/Désactivé | Y |
| Réveil | Activé/Désactivé | Y | |
| Mode d'affichage | Activé/Désactivé | Y | |
| Affich. état aim. | Haut/Milieu/Bas | Milieu | |
| Prise en charge DDC/CI | Activé/Désactivé | Y | |
| Mode veille (SLEEP) | Menu de réglage de la minuterie | Y | |
| Annuler | |||
| Enregistrer et-retour | |||
| Commande OSD | Position OSD horizontal | Échelle de réglage | Y |
| Position OSD vertical | Échelle de réglage | Y | |
| Durée OSD | Échelle de réglage | Y | |
| Annuler | |||
| Enregistrer et-retour | |||
| Information | |||
| Réglage usine | Oui | ||
| Non | |||
| Quitter |
Téléchargement des pilotes et du logiciel
Pour télécharger la dernière version des pilotes et du logiciel depuis le site Web d'assistance de HP, procédez comme suit :
1 Connectez-vous à l'adresse : http://www.hp.com/support. 2 Sélectionnez votre pays ou région. 3 Sélectionnez Télécharger les pilotes et les logiciels. 4 Saisissez le numéro de modèle de votre moniteur. Les pages de téléchargement du calculi correspondant à la vente moniter s'affichent. 5 Téléchargez, puis installez les pilotes et le logiciel en suivant les instructions fournies dans les pages de téléchargement.
Utilisation de la fonction de réglage automatique
Appuyez sur le bouton Auto pour optimiser les performances de l'écran en mode VGA (analogique).
Si votre moniteur est équipé d'une entrée VGA (analogique), cette procédure peut corriger les problèmes de qualité d'image suivants :
- Mise au point floue ou manque de netteté
- Dédoublement de l'image, affichage de rayures ou effets d'ombrage sur l'écran
- Légères barres verticales
- Lignes de défilament fines et horizontales
- Image décentré
| Problèmes et questions | Solutions possibles |
| Levoyant d'alimentation n'est pas activé. | • Assurez-vous que le bouton d'alimentation est en position Marche et que le cable d'alimentation est correctement connecté à une prise murale mise à la terre et au moniteur. |
| Pas de Plug & Play. | • Pour que la fonction Plug & Play du moniteur puisse fonctionner, vous avez besoin d'un ordinateur et d'une carte videoe compatibles Plug & Play.Consultez le fabricant de votre ordinateur.Vérifiez également le cable videoe du moniteur et assurez-vous qu'aucunebroche n'est tordue.Assurez-vous que les pilotes du moniteur HP sont installés (ces pilotes sontdisponibles à : http://www.hp.com/support) |
| L'image est floue et présente un problème de dédoublement. | • Réglez les contrôleurs du contraste et de la luminosité.Assurez-vous de ne pas utiliser une ballonge ou un boîtier d'interrupteurs.Nous vous recommendons de brancher le moniteur directement auconnecteur de sortie de la carte videoe situé à l'arrêt de votre ordinateur.AVEC une entrée VGA, la fonction de réglage automatique peut résoudrece problème. |
| L'image saute, scintille ou un effet de vagues s'affiche à l'écran. | • Déplacez les apparciels électriques, qui peuvent provoquer desinterférances, le plus loin possible du moniteur.Uselisez le taux de rafraîchissement maximum que votre moniteur estcapable de supporter avec la résolution que vous utilisez. |
| Le moniteur est bloqué en mode Veille. | • L'interrupteur d'alimentation de l'ordinateur doit être en position Marchec.La carte videoe de l'ordinateur doit être insérée fermement dans son emplacement.Assurez-vous que le cable videoe du moniteur est correctement connecté à l'ordinateur.Vérifiez le cable videoe du moniteur et assurez-vous qu'aucune broche n'est tordue.Assurez-vous que votre ordinateur fonctionne en appuyant sur la toucheVERR MAJ du clavier et en vérifier l'indicateur lumineux de cette touche. Il doit s'allumer ou s'éteindre lorsque vous appuyez sur la touche VERR MAJ. |
| Problèmes et questions | Solutions possibles |
| Il manque une couleur primaire (rouge, vert ou bleu). | • Vérifiez le cable video du moniteur et assurez-vous qu'aucune broche n'est tordue. • Assurez-vous que le cable video du moniteur est correctement connecté à l'ordinateur. |
| L'image n'est pas centré ou dimensionnée correctement. | • Réglez la position horizontale ou verticale de l'affichage. • Avec une entrée VGA, la fonction de réglage automatique peut résoudre ce problème. |
| Défaut des couleurs sur l'image (le blanc n'apparait pas blanc). | • Réglez la couleur RVB ou sélectionnez la température de la couleur. |
| Il est impossible de régler le moniteur à sa résolution optimale. | • Assurez-vous que la carte graphique prend en charge la résolution optimale (1680 x 1050). • Assurez-vous que le plus recent pilote de carte graphique pris en charge est installé. Pour les systèmes HP et Compaq, vous pouvez télécharger les tous derniers pilotes de carte graphique à partir du site : http://www hp.com/support Pour les autres systèmes, visitez le site Web du fabricant de votre carte graphique. |
Caractéristiques
Toutes les caractéristiques représentent les spécifications typiques fournies par les fabricants de composants pour HP; les performances constatées peuvent varier, en plus ou en moins.
W220q
| Type d'écran | 22 pouces, TFT LCD | 55,88 cm |
| Surface d'affichage | 22 pouces en diagonale | 55,88 cm |
| Inclinaison | -5 à 20° | |
| Traitement de l'écran | Revêtement polarisé antireflet(certains modèles uniquement) | |
| Poids maximal (hors emballage) | 14,551 livres | 6,6 kg |
| Dimensions (support compris) | ||
| Hauteur | 17,20 pouces | 437 mm |
| Profondeur | 9,84 pouces | 250 mm |
| Largeur | 20,74 pouces | 526,7 mm |
| Résolution d'écran optimale | 1680 x 1050 (60 Hz) | |
| Mode texte | 720 x 400 | |
| Pas de masque | 0,282 (H) x 0,282 (V) mm | |
| Fréquence de rafraîchissement horizontal | 30 à 81 kHz | |
| Fréquence de rafraîchissement vertical | 56 à 76 Hz | |
| Sortie alimentation audio | 2W / canal @ PC 1 Vrms | |
| Haut-parleur (D/G) | 2W / haut-parleur 16 ohm | |
| Consommation électrique | En moyenne < 55 watts | |
| Terminal d'entrée | Connecteur VGA | |
| Exigences en matière d'environnement | ||
| Température : En fonctionnement | 41 à 95°F | 5 à 35°C |
| Hors fonctionnement | -4 à 140°F | -20 à 60°C |
| Humidité relative | 20 à 85 % (hors condensation) | |
| Source d'alimentation | 100-240 V√, 50-60 Hz | |
| Altitude : En fonctionnement | 0 à 6 561,68 pieds | 0 à 2 000 m |
| Hors fonctionnement | 0 à 40 000 pieds | 0 à 12 000 m |
Modes d'affichage préréglés
| Préroglage | Format des pixels | Fréquence horizontal (kHz) | Fréquence vertical (Hz) |
| 1 | 640 x 480 | 31,47 | 59,94 |
| 2 | 640 x 480 | 37,50 | 75,00 |
| 3 | 720 x 400 | 31,47 | 70,08 |
| 4 | 800 x 600 | 37,88 | 60,32 |
| 5 | 800 x 600 | 46,88 | 75,00 |
| 6 | 832 x 624 | 49,72 | 74,55 |
| 7 | 1024 x 768 | 48,36 | 60,00 |
| 8 | 1024 x 768 | 60,02 | 75,03 |
| 9 | 1152 x 720 | 44,86 | 60,00 |
| 10 | 1152 x 870 | 68,68 | 75,06 |
| 11 | 1152 x 900 | 61,80 | 65,96 |
| 12 | 1280 x 768 | 47,396 | 60,00 |
| 13 | 1280 x 960 | 60,00 | 60,00 |
| 14 | 1280 x 1024 | 63,98 | 60,02 |
| 15 | 1280 x 1024 | 79,98 | 75,02 |
| 16 | 1440 x 900 | 55,94 | 59,89 |
| 17 | 1600 x 1000 | 61,648 | 60,00 |
| 18 | 1680 x 1050 | 65,29 | 60,00 |
Cordons d'alimentation
Le bloc d'alimentation de votre moniteur est doté d'un sélecteur automatique de tension (ALS pour Automatic Line Switching). Cette fonction permet au moniteur de fonctionner avec des tensions d'entrée comprises entre 100-240 V, 50/60 Hz, 1,5 A.
L'ensemble du cordon d'alimentation (cordon flexible et fiche murale) fourni avec le moniteur est conforme aux exigences du pays ou de la région où vous avez acheté l'équipement.
Si vous comptez utiliser ordinateur dans un autre pays ou une autre région, vous devez acheter un cordon conforme à la réglementation de ce pays ou de cette région.
Le cordon d'alimentation doit être adapté au produit, à la tension et au courant nominaux inscrits sur l'étiquette du produit. La tension et le courant nominaux du cordon doivent être supérieurs à ceux indiqués sur le produit. De plus, la section du fil doit être de 0,75 mm² ou 18AWG au minimum, et la longueur du cordon doit être comprise entre 1,5 m et 3,6 m. Pour toute question relative au type de cordon d'alimentation à utiliser, contactez un fournisseur de services HP/agréé.
Le cheminement du cordon d'alimentation doit être étudié de manière à ce qu'il ne puisse pas être piétiné ou écrasé par des objets placés sur ou contre lui. Vous devez faire particulièrement attention à la fiche, à la prise murale et au point où le cordon sort de l'appareil.
Assignations des broches
| Numéro de broche | Côté 15 broches du câble signaux |
| 1 | Vidéo-Rouge |
| 2 | Vidéo-Vert |
| 3 | Vidéo-Bleu |
| 4 | Masse |
| 5 | Détction)câble |
| 6 | Masse-R |
| 7 | Masse-G |
| 8 | Masse-B |
| 9 | +5V |
| 10 | Masse |
| 11 | Masse |
| 12 | Données DDC série |
| 13 | Sync. H. |
| 14 | Sync. V. |
| 15 | Horloge DDC série |
Caractéristique DDC2B plug & play
Ce moniteur possède les capacités VESA DDC2B conformément à la norme VESA DDC. Cela permet au moniteur d'informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d'affichage.
Le DDC2B est un canal de données bidirectionnel basé sur le protocole I²C. L'hôte peut demander l'information EDID par l'intermédiaire du canal DDC2B.
Qualité du moniteur LCD et politique relative aux pixels
Le moniteur LCD HP met en œuvre une technologie de haute précision fabriquée conformément à des normes élevées pour garantir un fonctionnement sans heures. Il est cependant possible que l'écran comporte des imperfections visuelles, apparaissant sous la forme de points brillants ou noirs. Cette situation est commune à tous les écrans à cristaux liquides fournis par tous les constructeurs et n'est pas spécifique aux moniteurs LCD HP. Ces imperfections sont causées par un ou plusieurs pixels ou sous-pixels défectueux.
- Un pixel se compose d'un sous-pixel rouge, d'un vert et d'un bleu.
- Un pixel entier défectueux est toujours activé (point brillant sur fond sombre) ou toujours désactivé (point noir sur fond lumineux). Le premier cas est le plus visible.
- Un sous-pixel défectueux (défaut de point) est moins visible qu'un pixel entier défectueux, très petit et visible uniquement sur un fond spécifique.
Pour localiser les pixels défectueux, l'écran doit être examiné dans des conditions normales d'environnement et de fonctionnement, avec une résolution et une fréquence de rafraîchissement prises en charge, à une distance d'environ 50 cm.
Nous prévoyons que l'industrie améliorera progressivement sa capacité à produire des écrans comptant moins d'imperfections visuelles et nous modifierons en conséquence les critères acceptables.
Pour plus d'informations sur votre moniteur W220q, visitez le site Web de HP à l'adresse suivante : http://www.hp.com/support
Réglementation de la FCC
Cet équipement a été testé et trouvé conforme aux limitations relatives aux appareils numériques de classe B, en accord avec l'article 15 des règles de la FCC. Ces limitations sont conçues pour offrir une protection raisonnable contre les interférences dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie sous forme de radiofréquences. S'il n'est pas installé et utilisé conformément aux instructions, il peut produire des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie assurant l'absence d'interférences dans une installation particulière. Si l'utilisateur constate des interférences lors de la réception d'émissions de radio ou de télévision (pour le vérifier, il suffit d'allumer, puis d'éteindre l'appareil), pour les éliminer il devra prendre l'une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Brancher le matériel sur un circuit autre que celui du récepteur.
- Consulter le distributeur ou demander l'aide d'un technicien de radiotélévision expérimenté.
Modifications
La FCC demande que l'utilisateur soit averti que toute modification de cet équipement non approuvée expressément par la société Hewlett-Packard pourrait annuler le droit de l'utilisateur d'utiliser l'équipement.
Les câbles branchés à cet équipement doivent être blindés et comporter des capots de connecteur métalliques de type RFI/EMI pour être conformes aux règles et réglementations de la FCC.
Déclaration de conformité des produits portant le logo FCC (états-unis uniquement)
Ce matériel est conforme à l'aléa 15 de la réglementation de la FCC. Son fonctionnement est sous réserve des deux conditions suivantes : (1) cet équipement ne doit pas causer d'interférences nuisibles et (2) cet équipement doit accepter toute interférence reçue, y compris les interférences capables de causer un mauvais fonctionnement.
Pour toute question relative à votre produit, contactez :
Hewlett-Packard Company
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000 - États-Unis
Appelez le : 1-(800)-474-6836
Pour toute question relative à cette déclaration FCC, contactez :
Hewlett-Packard Company
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000 - États-Unis
Appelez le : 1-(281)-514-3333
Pour identifier ce produit, indiquez la référence, le numéro de série ou le numéro de modèle figurant sur le produit.
Avis pour le canada
Cet appareil numérique de classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
Avis pour le canada
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
Avis de réglementation pour l'union européenne
Ce produit est conforme aux directives suivantes de l'Union européenne :
- Directive sur les basses tensions 2006/95/CE
- Directive CEM 2004/108/CE
Le respect de ces directives implique la conformité aux normes européennes harmonisées (qui sont énumérées dans la Déclaration de conformité de l'Union européenne publiées par Hewlett-Packard pour ce produit ou cette famille de produits).
Le respect de ces directives est attesté par le sigle de conformité apposé sur le produit :
Ce sigle est valide pour les produits autres que de télécommunication et les produits de télécommunication UE harmonisés (p. ex. Bluetooth).
Ce sigle est valide pour les produits de télécommunication UE non-harmonisés. *Numéro de l'organisme notifié (le cas échéant, veuillez consulter l'étiquette produit).
Hewlett-Packard GmbH, HQ-TRE, Herrenberger Straße 140, 71034 Böblingen, Allemagne
Mise au rebut du matériel informatique par les utilisateurs domestiques de l'union européenne
La présence de ce symbole sur le produit ou sur son emballage indique qu’il ne doit pas être mis au rebut avec les autres ordures ménagères. À la place, vous êtes tenu de confier votre matériel informatique à un centre de recyclage des déchets électriques et électroniques. La collecte et le recyclage séparés de ce matériel lors de la mise au rebut contribuent à préserver les ressources naturelles et à garantir un recyclage qui protège la santé humaine et l'environnement. Pour plus d'informations sur les sites de recyclage de matériel informatique, veillez contacter les autorités locales ou le distributeur auquel vous avez acheté votre produit.
Déclaration pour le japon relatif aux matériaux contenus
Une réglementation japonaise, définie par la spécification JIS C 0950, 2005, exige que les fabricants fournissant des déclarations concernant les matériaux contenus dans certaines catégories de produits électroniques mis en vente après le 1er juillet 2006. Pour consulter la déclaration JIS C 0950 concernant les matériaux de ce produit, visitez le site www.hp.com/go/jisc0950.
Mise au rebut de certaines matières
Ce moniteur HP contient du mercure contenu dans la lampe fluorescente de l'écran LCD qui peut nécessiter un traitement spécial à la fin de son cycle de vie.
Il se peut que la mise au rebut des matières soit réglementée en raison de considérations environnementales. Pour plus d'informations sur l'élimination et le traitement de cette substance, veuillez contacter les autorités locales concernées ou l'Electronic Industries Alliance (EIA) (www.eiae.org).
Programme de recyclage HP
HP propose des programmes de recyclage de produits en fin de vie, qu'ils soient fabriqués ou non par HP, dans plusieurs zones géographiques.
Les conditions et la disponibilité de ces programmes varient selon les régions, suivant les règlementations locales et la demande qui en est faite. Pour plus d'informations sur le programme de recyclage HP, consultez le site Web de HP à: http://www.hp.com/recycle.
Conformité à la norme EPA ENERGY STAR®
Les produits dont l'emballage porte le logo ENERGY STAR® respectent les directives ENERGY STAR® de l'Agence américaine de protection de l'environnement concernant le rendement énergétique.
Les produits qui portent le logo ENERGY STAR® sont conçus pour utiliser moins d'énergie, ce qui vous permet de réduire votre facture d'électricité et de protégere l'environnement.
ENERGY STAR® est une marque déposée du gouvernement des États-Unis.
