HR150 - Récepteur GPS TRIMBLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur GPS pour laser rotatif
Marque	Trimble / Spectra Precision
Modèle	HR150
Hauteur de capture	50 mm
Angle d'admission	90°
Précision à la cote (moyenne)	3,00 mm
Canaux LED	3 (haut, cote, bas)
Sensibilité spectrale	Lasers visibles rouges et infrarouges (610–900 nm)
Alimentation	2 piles AA (LR6) 1,5 V alcalines ou Ni-Cd
Autonomie des piles (à 20 °C)	70+ heures (alcalines)
Indicateur de batterie faible	LED rouges clignotant en série
Coupure automatique	30 minutes après dernière détection ou action
Température de fonctionnement	-20 °C à +50 °C
Température de stockage	-40 °C à +70 °C
Dimensions (H x L x P)	13,6 x 5,0 x 2,8 cm
Poids	0,3 kg
Fonctions principales	Détection laser, indication LED + audio, encoches de marquage, bride de fixation générale
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants. Stocker dans un étui de protection.
Sécurité	Respecter les consignes du manuel. Conforme aux normes FCC partie 15 et directive CE 89/336/CEE (classe B).
Pièces détachées et réparabilité	Bride de fixation (réf. 1277-6251S pour kit niveau à bulle). Réparations par centre agréé Trimble.
Garantie	1 an contre vices de matériel et de fabrication

FOIRE AUX QUESTIONS - HR150 TRIMBLE

Comment allumer le récepteur HR150 ?

Appuyez sur le bouton marche/arrêt/mode audio pour mettre le récepteur sous tension. La LED verte clignote une fois toutes les deux secondes pour indiquer qu'il est allumé.

Comment installer les piles dans le HR150 ?

Déverrouillez la porte du compartiment à piles à l'aide d'un doigt, d'une pièce ou d'un tournevis. Insérez 2 piles AA alcalines ou Ni-Cd en respectant la polarité (+/-) indiquée sur l'étiquette, puis refermez la porte.

Que signifient les différentes LED sur le récepteur ?

LED vertes clignotantes : à la cote (ton continu). LED rouges supérieures clignotantes : au-dessus du faisceau (bips rapides). LED rouges inférieures clignotantes : en dessous du faisceau (bips lents). LED rouges clignotant en série : batterie déchargée.

Comment régler le volume audio ?

Le bouton marche/arrêt/mode audio permet d'ajuster le volume. Appuyez brièvement pour faire défiler les niveaux : silencieux, faible, moyen, fort. Un bip confirme le réglage.

Le récepteur s'éteint tout seul, est-ce normal ?

Oui, une coupure automatique se produit après 30 minutes sans détection de faisceau laser ni action sur les boutons pour économiser les piles.

Comment fixer le HR150 sur une mire ?

Glissez la bride de fixation à usage général dans le récepteur jusqu'à l'encilquetage. Ouvrez les mâchoires en tournant la vis dans le sens antihoraire, placez la mire entre les mâchoires, puis serrez la vis dans le sens horaire.

Quelle est la plage de température d'utilisation ?

Le HR150 fonctionne de -20 °C à +50 °C. En stockage, il supporte de -40 °C à +70 °C.

Le récepteur fonctionne-t-il avec tous les lasers rotatifs ?

Il détecte les lasers à lumière visible rouge et infrarouge avec des longueurs d'onde comprises entre 610 et 900 nm, donc compatible avec la plupart des lasers de chantier courants.

Comment nettoyer le récepteur ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. N'utilisez pas de solvants ni de produits abrasifs. Rangez-le dans son étui lorsqu'il n'est pas utilisé.

Que faire si le récepteur ne détecte plus le faisceau ?

Vérifiez d'abord les piles (remplacez-les si nécessaire). Assurez-vous que la cellule photoélectrique est orientée vers le laser. Vérifiez que le laser est allumé et tourne. Si le problème persiste, contactez un centre de service agréé Trimble.

MODE D'EMPLOI HR150 TRIMBLE

Précision laser

www.trimble.com

Merci d'avoir choisi le Spectra Precision Laser Récepteur HR150 faisant partie de la gamme Trimble des instruments de précision. Le HR150 est un récepteur laser alimenté par batteries qui détecte un faisceau laser tournant et indique sa position par rapport au faisceau à l'aide des LEDs.

Avant d'employer le laser, veuillez lire attentivement le manuel de l'opérateur. Vous y trouverez des informations sur la mise en station, l'utilisation et l'entretien du laser. Les termes ATTENTION et

Remarque sont mentionnés fréquemment. Chacun de ces termes représente un niveau de risque ou de problèmes. ATTENTION indique un danger ou une pratique dangereuse qui pourrait aboutir à une lésion mineure des personnes ou à un dommage de l'appareil.

Remarque indique des informations importantes n'ayant pas trait à la sécurité.

Vos commentaires et suggestions sont les bienvenus ; veuillez nous contacter à l'adresse suivante :

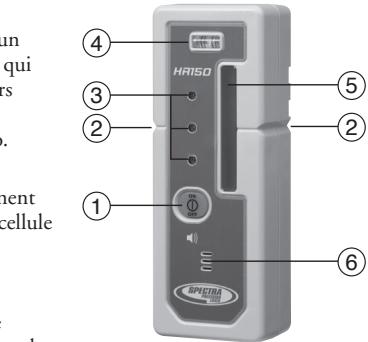

Caractéristiques et fonctions

1. Bouton marche/arrêt/mode audio — C'est un bouton multifonction qui met le récepteur sous ou hors tension et permet d'ajuster le volume audio.
2. Encoches de marquage (des deux côtés)—s'alignent sur la partie à la cote de la cellule photoélectrique et on les utilise pour marquer les mesures d'élévation. Les encoches de marquage se trouvent à 50 mm du haut du récepteur.
3. LEDs (en avant et en arrière) — indiquent la position du récepteur par rapport au faisceau laser (au-dessus, à la cote, au-dessous), et indiquent l'état de l'alimentation et de la batterie.
4. Bulle de niveau — est utilisée pour vérifier que le récepteur est de niveau.
5. Cellule photoélectrique — détecte le faisceau laser lorsqu'il frappe le récepteur.
6. Port audio — l'ouverture par laquelle le son est émis.

Utilisation du récepteur avec un laser

1. Appuyez sur le bouton alimentation/audio pour mettre le récepteur sous tension.
2. Positionnez le récepteur afin que sa cellule photoélectrique soit tournée vers le laser.
3. Déplacez le récepteur vers le haut ou vers le bas jusqu'à ce que les LEDs indiquent qu'il est à la cote.

Note : La LED supérieure/inférieure clignote lorsque le récepteur se trouve au-dessus ou en dessous du faisceau laser. Les LEDs vertes clignotent lorsque le récepteur se trouve à la cote.

1. Cavité pour la languette de bride de fixation — îte.
2. Étiquette — montre le numé
3. Aimant—maintient le récepteur sur un moulage mural, un assemblage en T, un croisillon, etc.

batteries — contient deux batteries AA alcalines ou deux batteries Ni-Cd.

1. Porte du compartiment des batteries — maintient les batteries solidement en place.
2. Support attache—permet d'attacher le cordon de cou au récepteur.

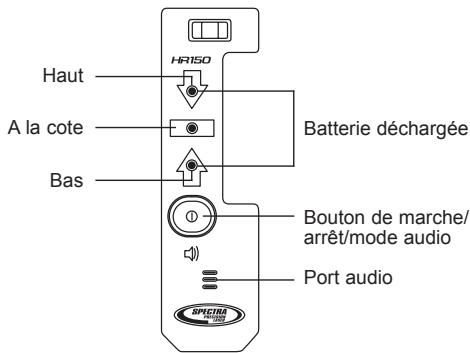

Informations LED/Audio

Indication LED/Audio	Fonction	Sortie audio
LED verte: clignote une fois toutes les deux secondes	Récepteur est allumé	N/A
LED rouges supérieures: clignotant	Haut	Bips rapides
LED vertes: clignotant	A la cote	Ton continu
LED rouges inférieures: clignotant	Bas	Bips lents
Les deux LEDs rouges: clignotant en série	Batterie décharge	N/A
Avertisseur audio	Audio activé	3 bips
	Emplacement du faisceau	Un seul bip

Utilisation du récepteur

Installation/Retrait des batteries

1. Libérez la porte du compartiment des batteries à l'aide de vos doigts, d'une pièce de monnaie ou d'un tournevis. Ouvrez la porte.
2. Installez ou retirez les 2 piles AA en observant le schéma des bornes positives (+) et négatives (-) sur l'étiquette.
3. Fermez au loquet la porte du compartiment des batteries.

Bride de fixation à usage général

La b C61 permet la fixation du récepteur sur une mire ou une pige en bois.

Caractéristiques et fonctions

1. Languette de dégagement — permet la fixation ou le dégagement du récepteur su .
2. Mâchoires—ferment ou ouvrent afin de pouvoir fixer ou dégage de la mire ou de la pige en bois.
3. Repère de lecture—s'aligne avec les encoches de marquage à la cote du récepteur.
4. Vis de mâchoire — contrôle la fermeture/ouverture des mâchoires.
5. Trous de vis du niveau à bulle d'air sphérique — servent à l'installation du kit de niveau à bulle d'air sphérique de mire en option (référence 1277-6251S).

-9-

Fixation du récepteur sur la mire ou la pige en bois

1. Faites glisser la bride de fixation à usage général dans le récepteur jusqu'à ce qu'elle s'emboîte en position.
2. Tournez la vis de mâchoire dans le sens inverse des aiguilles d'une montre afin d'ouvrir les mâ
3. Faites glisser la mire ou la pige en bois entre les mâ
4. Tournez la vis de mâchoire dans le sens des aiguilles d'une montre afin de serrer la bride de fixation solidement.

···

-10-

Déclaration de conformité CEM

Ce récepteur a été testé et il s'est avéré qu'il est conforme aux limites pour un dispositif numérique de classe B pour le bruit radio d'un appareil numérique telles que définies dans les règlementations concernant les interférences radioélectriques du Department of Communication canadien, et il se conforme à la partie 15 des Règlementations de la Federal Communication Commission (FCC). Ces limites ont été établies pour offrir une protection raisonnable contre une interférence nuisible dans une installation résidentielle. Ce récepteur génère des radiofréquences. Si on ne l'utilise pas conformément aux instructions, il peut engendrer des interférences nuisibles à la réception de radio ou de télévision. On peut déterminer une telle interférence en mettant le récepteur sous tension puis hors tension. Vous êtes invités à essayer d'éliminer les interférences à l'aide d'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la séparation entre le laser et le récepteur.

Pour davantage d'informations, prenez conseil auprès de votre revendeur ou d'un technicien de radio/télévision expérimenté.

ATTENTION : Des altérations ou des modifications de l'appareil laser qui ne sont pas explicitement approuvées par Trimble peuvent rendre l'agrément d'utilisation de l'équipement nul et non avenu.

Application des directives

du Conseil Européen

Nom du fabricant:

Adresse du fabricant :

Adresse du représentant

european:

Numéro du modèle :

65479 Raunheim, Allemagne

HR150

Directive CE 89/336/CEE utilisant les normes EN 55022 et EN 50082-1.

ITE, résidences, commerces et industrie légère

Le produit répond à la limite B et aux procédés de la norme EN55022.

Le produit répond aux standards et procédés IEC 801-2, 8 kV air,

4 kV contact IEC 801-3, 3 V/m 26

à 1000 MHz, 80 % à 1 kHz

-11-

Spécifications du récepteur

Canaux LED	3
Hauteur de capture	50 mm
Angle d'admission	90°
Sensibilité à la cote	Moyenne: 3,00 mm
Source d'énergie	Deux batteries 1,5-V (type LR6/AA)
Durée des batteries @ 20 °C (68 °F)	Alcaline: 70+ heures
Indicateur de batterie déchargeé	Les LEDs rouges clignotent en série
Coupure automatique	30 minutes après la的最后一 détction du laser ou actionnement de bouton-pressoir
Sensibilité spectrale	Fonctionne avec des lasers tournant à lumière visible rouge et infrarouge avec des longueurs d'onde comprises entre 610 et 900 nm
Encoche de marquage	Encoche de marquage
Température de fonctionnement	-20 °C à +50 °C (-4 °F à +122 °F)
Température de stockage	-40 °C à +70 °C (-40 °F à +158 °F)
Poids	0,3 kg
Dimensions (H x L x P)	13,6 x 5,0 x 2,8 cm

Notification aux clients européens

Pour les informations concernant le recyclage du produit,

Veuillez visiter : www.trimble.com/environment/summary.html

Recyclage en Europe

Pour le recyclage des DEEE, contactez Trimble

appelez : [phone] et demandez le

expédiez une demande pour les instructions de recyclage à :

Trimble Europe BV

Trimble garantit le récepteur contre tout vice de matériel et de fabrication pendant une durée d'un an.

Trimble ou son Centre de Service après-vente agréé réparera ou remplacera à son choix toute pièce défectueuse qui a été signalée pendant la période de garantie. Les frais de déplacement et indemnités journalières, si nécessaires, vers et à partir de l'endroit où les réparations sont effectuées, seront facturés au client au tarif en vigueur.

Les clients doivent envoyer le produit chez Trimble Navigation Ltd. ou au Centre de Service agréé le plus proche pour les réparations sous garantie, port payé. Dans les pays possédant des Centres de Service de filiales de Trimble, le produit réparé sera retourné au client, port payé.

Toute preuve de négligence, d'utilisation anormale, d'accident ou de toute tentative visant à réparer l'équipement par quelqu'un d'autre que du personnel agréé par l'usine en utilisant des pièces Trimble agréées ou recommandées, annule automatiquement la garantie.

Ce qui précède affirme la totale responsabilité de Trimble en ce qui concerne l'achat et l'utilisation de son équipement. Trimble ne sera pas tenu responsable de toute perte, conséquence ou dommage consécutif de quelque sorte que ce soit.

Cette garantie remplace toutes les autres garanties, expresses ou implicites, y compris toute garantie de qualité marchande ou d'adéquation à un usage particulier, qui sont ainsi expressément exclues.
