MODE D'EMPLOI GG 4 AR THERM

et CONTROLES PERIODIQUES

7 ENTRETIEN

en annExes SCHEMAS ELECTRIQUES

LE CORPS DE LA CHAUDIERE

Construit en FONTE, le corps de la chaudière est dimensionné de manière à permettre les autres résultats de combustion et de rendement. L'échange thermique est assure par des canaux placés au dessus de la chambre de combustion.

LAJAQUETTE

Construite en tôle épaisse pour une bonne rigidity, elle est esthétique, isolée interieurement avec des plaques de laine de verre pour réduire les pertes phoniques et thermiques.

La PORTE FOYERE

Est isolé à l'aide d'un revêtement qui limite les dispersions thermiques vers l'extérieur, le préperçage est prévu pour la fixation d'un brûleur aux normes EUROPEENNE, en cas de besoin, elle peut être re-perçée et taraudée.

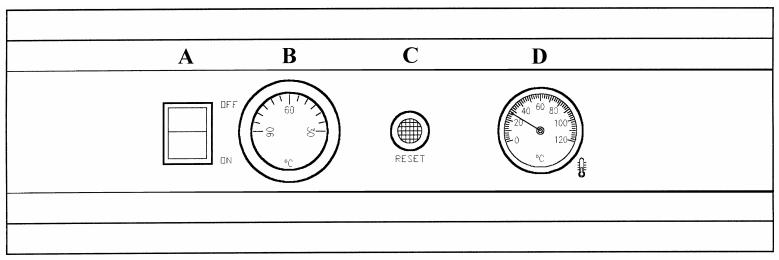

LE TABLEAU DE BORD.

Description et fonction des équipements

A Interrupteur Général de type bipolaire, il est lumineux sous tension.
B Thermostat De Réglage il régule la température de la chaudière

C Reset
D Thermometre chauffage il indique la tempereature du corps de la chaudiere

Chapitre 2 RECOMMANDATIONS

LOCAL

Le local doit être conforme à la réglementation en vigueur et composer une ventilation haute, ainsi qu'une ventilation basse de sections suffisantes pour assurer le renouvellement d'air du local et celui nécessaire à la combustion.

La chaudière doit être placée dans une position facilitant son entretien, elle peut être posée sur n'importe quel sol plat et ferme résistant à une charge de 400kg / m^2 .

Un socle n'est pas obligatoire, mais il faut faire attention à une mise à niveau horizontal ou légarement montante vers le purgeur d'air automatique de la chaudière.

ESPACENECESSAIRE

Pour facilititer le nettoyage, les entretiens périodiques et le ramonage de la cheminée, on doit laisser à l'avant (environ un mètre) et à l'arrière (60 cm) de la chaudière, ainsi qu'un intervalle par rapport aux murs ou à de quelconques obstacles.

Un passage de 80 cm de large doit être laissé disponible sur au moins un côte.

De plus, veillez à disposer d'un éclairage suffisamment puissant, ainsi que d'une prise de courant de 20 Ampères avec terre pour l'entretien courant.

IMPORTANT

Le respect de certaines dispositions et règles techniques conditionnent l'application de la garantie CONSTRUCTEUR, il est conseillé que l'installation de nos chaudières soit effectue que par des personnes compétentes.

Les anciennes installations doivent être bien nettoyées de toutes les boues éventuelles et rincées plusieurs fois si nécessaire, avant le raccordement de toute nouvelle chaudière.

AVANT d'installer la chaudière vous devez :

Vérifier que les tuyauteries sont bien dimensionnées et ne doivent pas d'étranglement.
Vérifier que les tuyaux de chauffage traversant des locaux non chauffés sont bien isolés thermiquement.
口 Choiser un brûleur parmi les modèles capables de vaincre une légère surpression et adaptable à la puissance de la chaudière.
Disposer d'une alimentation électrique indépendante 220 Volts 50Hz (Phase + Neutre et terre)
口 Placer dans la mesure du possible à l'extérieur de la piece où sera installée la chaudière, un interrupteur pour servir de coupure générale en cas de besoin.

Chaudière et cheminée sont associées avec le brûleur pour garantir un bon fonctionnement économique et sans entraves.

Pour éviter le bistrage, la cheminée doit être étanche, utilisez de préférence une cheminée refractaire à double paroi ou un conduit spécial isolée en inox interieur.

La section ne doit pas etre inférieure a 4dm^2 (20~cm× 20~cm) et la hauteur suffisante pour obtenir une depression a froid comprise entre 1 et 1.5mm CE.

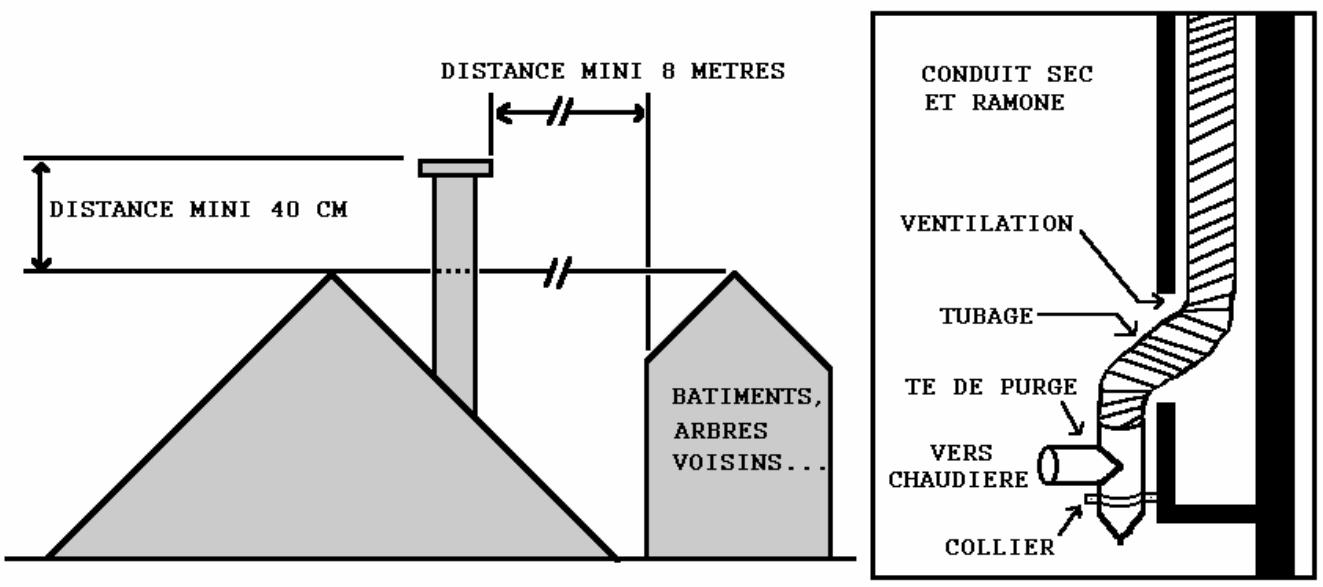

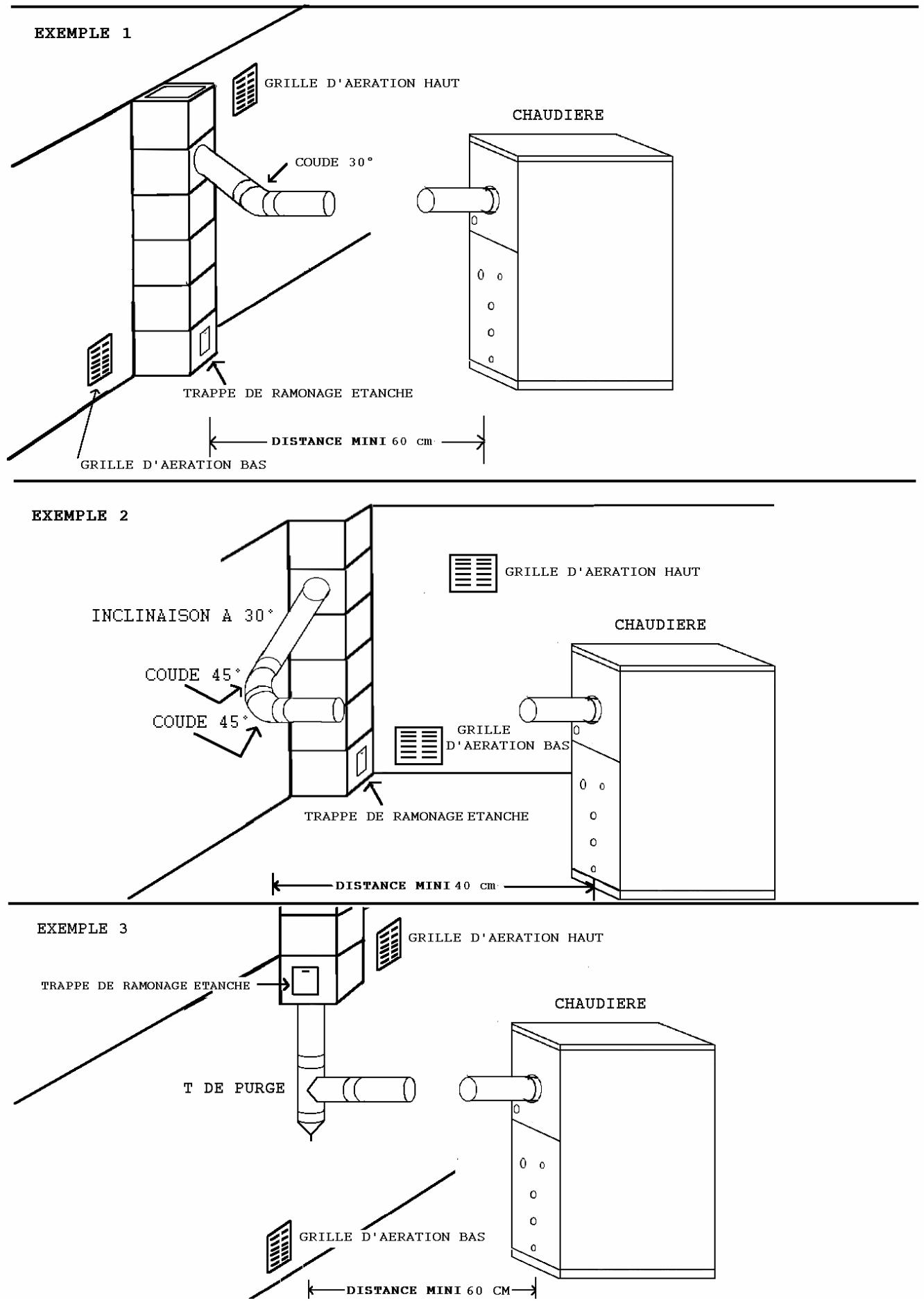

EN CAS DE CONDUIT EXISTANT

Pour éviter le refroidissement des fumées, vérifie si le conduit ne comporte pas de prises d'air (tampon de ramonage non étanche, fissures, etc.). S'il est à simple paroi et qu'il passe dans les locaux non chauffés calorifugez le. En cas de doute, posez un tubage et prévoyez la récapération des eaux de condensation eventuelles.

Pour le raccordement entre la chaudière et la la cheminée, utilisez des tuyaux de fumées de diamètre identique à la buse de sortie de la chaudière. En cas de changement de direction, utilisez de préférence des coudes à 45^ au lieu de coudes à 90^ . Si le diamètre de la cheminée est plus petit, il faut réduire le tuyau à l'aide d'une réduction cônique pour éviter les angles droits.

Pour plus d'informations consulter un spécialiste "cheminées" ou notice du fabricant de "tubage".

Chapitre 4

RACCORDEMENTS HYDRAULIQUES

DEPART et RETOUR CHAUFFAGE

Au dos de la chaudière sont disposés 2 manchons: partir (haut) et le retard (bas).

Prévoir deux vannes d'isolement pour permettre la vidange de la chaudière.

Sur les installations à forts diamètres, placer un clapet ANTI-THERMOSIPHON après la pompe.

VANNE MELANGEUSE (conseiller)

L'installation peut être équipée d'une ou plusieurs VANNES 3 ou 4 voies, pour permettre l'utilisation d'un ou plusieurs circuits chauffage à températures différentes.

Cette vanne peut être automatisée par un régulateur avec sondes département & extérieure.

SOUPAPE de SECURITE et VASE D'EXPANSION

La chaudière doit être équipée d'un vase d'expansion et d'une soupape de sécurité (tarée à 3 bars diamètre 1/2 "15/21"). Il faut les placer en liaison directe avec le corps de la chaudière.

PURGE d'AIR

Un purgeur AUTOMATIQUE est à prévoir, sur le départementchauffage de la chaudière.

Chapitre 5

APRES AVOIR RACCORDE LA CHAUDIERE

On peut procéder au REMPLISSAGE du CIRCUIT de chauffage après s'être assuré que :

Le ballon d'eau chaude est plein d'eau et équipé d'un groupe de sécurité NF taré à 7 bars.

Le tableau de commande n'est pas sous tension électrique
Tous les robinets de l'installation sont ouverts

Le replissage doit se faire progressivement et lentement, jusqu' une pression de 2,5 bars maxi.

APRES avoir parfaitement rempli et purgé l'installation et la chaudière.

Purger le circulator en devissant le bouchon d'inspection. vérifier aussi que l'arbre moteur n'est pas bloqué par du dépôt calcaire ou des corps étrangers le faire tourner à l'aide d'un tournevis (voir ci dessous).
Raccorder le cable d'alimentation électrique à la TERRE et au SECTEUR, en respectant la polarité PHASE - NEUTRE.
Raccorder imperativement le circulator chauffage avec le cable d'alimentation électrique du qui sort du tableau pour un bon fonctionnement de la prioriter sanitaire.
口 Relier l'eventuel thermostat d'ambiance en utilisant le cable prevu et enlever le pont existant.
Alimenter le brûleur en utilisant le cable spécial qui comprend également un conducteur pour relier auvoyant lumineux du tableau de commande au contact ALARME de défaut de fonctionnement du brûleur.
Vérifier la bonne mise à la TERRE du tableau de commande.

PURGE du ou des CIRCULATEURS.

口 Avec rempli les circuits d'eau, il est indispensable de proceeder à la puge manuelle avant la mise en marche des circulateurs.
On proceeds of la maniere suivant:
口 Desserer le bouchon se trouvant au centre du circulator (pas à droite) afin de laisser échapper l'air qui se trouve dans le circulator jusqu'à ce que l'eau commence à sortir de orifice.
Contrôler la libre rotation du moteur. L'ensemble mobile peut être tourné à la main. L'extremité de l'arbre présente une fente pouvant receivevoir un tournevis. Àpres contrôle, remonter le bouchon de purgege.
A la première mise en marche, une faible quantité d'air peut rester dans le circulator et causer un bruit. Cet air néanmoins est élimné par un système de purge automatique. Toutefois si le bruit persististe 24 H il faut refaire une purge du circulator.

Chapitre 6

AVANT LA PREMIÈRE MISE EN SERVICE

Quidoitetreffectuéepar une personne qualifiée

Vérifier que :

Le foyer de la chaudière est dégagé et la brique réfractaire bien positionnée.
La puissance par le brûleur est compatible avec celle de la chaudière. (verifier la pression de pompe et le giclaur)
L'alimentation en FUEL de bonne qualite est assurée.
Les sondes des aquastats et du thermomètre sont bien enforcées, dans le doigt de gant,mettre ou ajouter l'huile dans celui ci, pour favoriser le contact.
口 La pression du circuit est voisine de (1.5 bars) (la regler à une pression de 100 grammes par mètre de hauteur d'eau de l'installation plus 300 grammes).
L'etat du fusible, s'il est defectueux, le replacer par un neuf de 3.15 Ampères.
Que le thermostat de sécurité n'est pas déclenché, évientuèlement le réarmer.
Actionner l'interrupteur général et vérifier que levoyant s'allume, dans le cas contraire, vérifier qu'il n'y a pas de mauvais contacts.
Régler le thermostat (aquastat) de régulation selon la saison
Actionner l'interrupteur eté/hiver, sur position HIVER (il n'est lumineux que lorsque la température est atteind le reglage du thermostat sanitaire du tableau.

CONTROLES PERIODIQUES

Vérifier la pression d'eau du circuit, en cas de baisses fréquentes, rechercher les fuites, vérifier le vase d'expansion, les robinets, raccords et vannes.
Effectuer la vérification du bon fonctionnement du brûleur et le contrôle de la combustion, la flamme ne doit pas être fumeuse.

A CHAQUE FIN DE SAISON

Un contrôle et un entretien réguliers de l'ensemble de l'installation de chauffage, sont l'assurance d'un fonctionnement sur, économique, sans problème et écologique.

Nous vous conseillons de confier cette tâche une fois par an à une entreprise spécialisée dans le chauffage, celle ci contrôle en plus de la chaudière et du brûleur, l'ensemble des éléments de l'installation (radiateurs, robinets, vase d'expansion...)

Les équipements de sécurité de la chaudière et du tableau de commande seront testés, contrôlés et réparés ou remplacés si nécessaire (Thermostat, limiter de température).

NETTOYAGE GENERAL DE LA CHAUDIERE

Proceder comme suit :

Couper l'alimentation electrique
Enlever la porte foyere et la trappe de ramonage
Demonter le brûleur et évientuèlement le réviser
Enlever les dépôts de suie qui peuvent cause des corrosions
Contrôler l' état des apparciels électriques et des composants hydrauliques
Contrôler les garnitures isolantes et le joint amiente de la porte
Eviter de changer l'eau de l'installation, limitez vous aux apports de niveau et pression.
Vérifier le bon état de tuyaux de raccordement à la cheminée
Contrôler l'état de la cheminée.

Effectuer un RAMONAGE une ou deux fois par an.

TRAITEMENT DE L'EAU

Dans une installation de chauffage, la nature de l'eau utilisée est d'une grande importance, car une eau trop calcaire (TH plus de 30^ ) favorise les dépôts, ou trop agressive (PH moins de 7) entraîne la corrosion, si vous étés dans l'un de ces cas, consultez un spécialiste en traitement d'eau.

INTERRUPTIONS PLUS LONGUES

Si la chaudière venait à être arrêtée plus longtemps, il faudrait alors la nettoyer à fond et la protégger contre la corrosion.

Pour cela, le moyen est de démonter les tuyaux de raccordement à la cheminée et de déposer dans la chambre de combustion un sac ou pot de chaux (carbonate de calcium) afin de capter l'humidité qui pourrait apparaitre.

La Porte foyere de la chaudiere doit etre laissee ouverte.

GEL

S'il y a risque de gel, l'installation doit être vidangée totalement, sinon utiliser un antigel dont il faudra vérifier régulièrement "le poids" c'est à dire la concentration pour une bonne protection correspondante à la température EXTERIEURE de votre région.

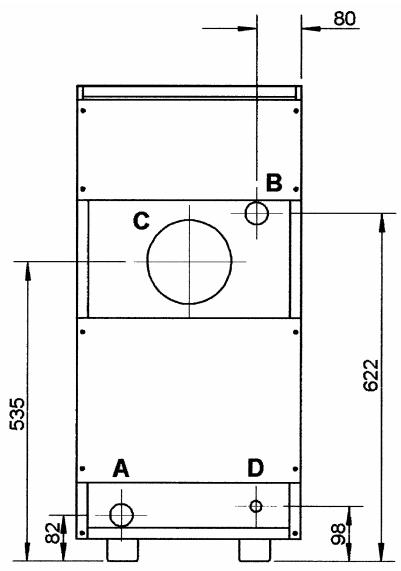

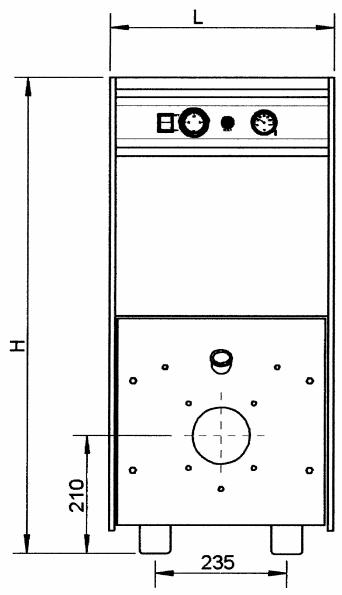

DIMENSIONS		GG 4	GG 5
H	HAUTEUR	850	850
L	LARGEUR	400	400
P	PROFONDEUR	440	520

RACCORDEMENTS		∅
A	RETOUR CHAUFFAGE	1"1/4
B	DEPART CHAUFFAGE	1"1/4
C	EVACUATION FUMEE	150
D	VIDANGE CHAUFFAGE	1/2"

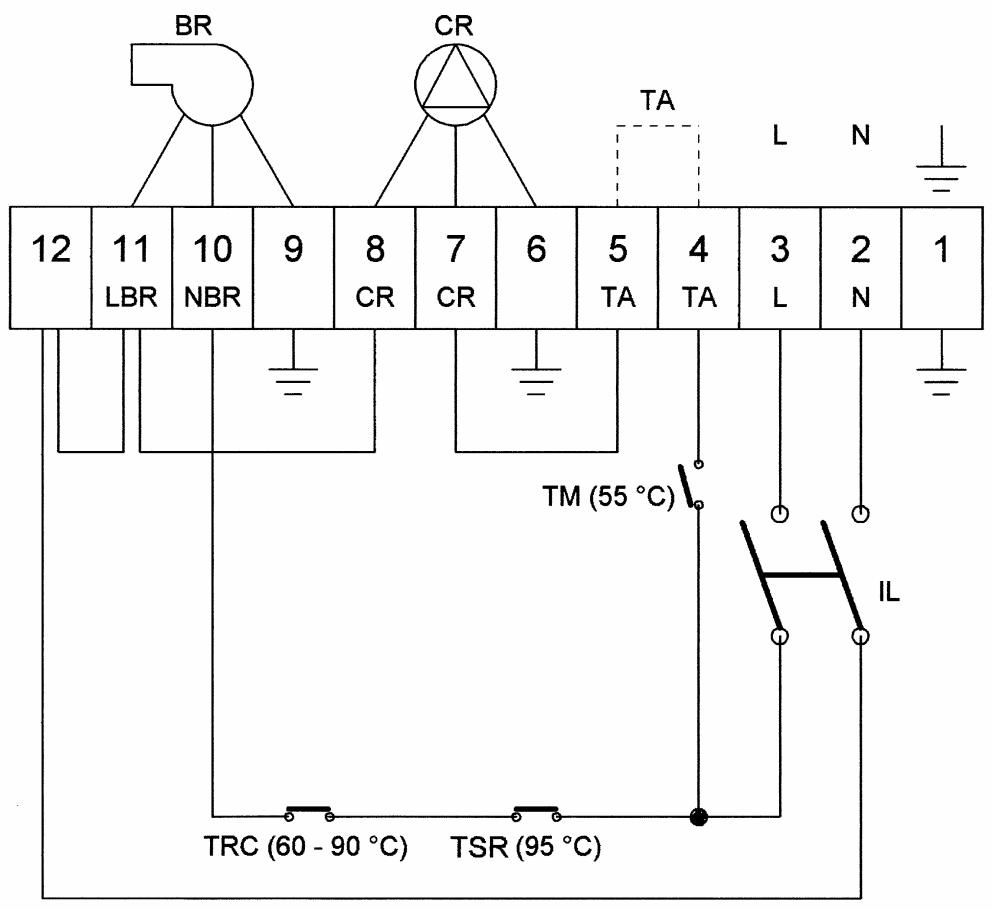

Terre

N Neutre

L Phase

TA Thermostat d'ambiance (OPTION)

CR Circulateur chauffage

BR Bruleur

NBR Neutre brûleur

LBR Phase brûleur

TM Thermostat anti condensation minimum 55^

IL Interrupteur général de la chaudiere

TSR Thermostat de sécurité à rearmement manuel

TRC Thermostat de réglage chaudière

MODELES		GG 4	GG 5
PUISSANCES Kw rendue a l'eau	maxi	33,2	43
PUISSANCES Kw rendue a l'eau	mini	20	25
PUISSANCES Kcal/h rendue a l'eau	maxi	28600	36980
PUISSANCES FOYER	Kw	37,3	48
PUISSANCES FOYER	Kcal/h	32070	41320
RESISTANCE FOYER	mm CE	1,2	1,5
PERTE DE CHARGE FUMEES	mbar	0,15	0,2
CONTENANCE CORPS	litres	19	21,9
PERTE DE CHARGE COTE EAU	mbar	5	6,2
RACCORDEMENTS
DEPART RETOUR	chauffage	1"1/433/42	1"1/433/42
DEPART RETOUR	sanitaire
	vidange	1/2" 15/21	1/2" 15/21
PRESSION CHAUFFAGE	service en bars	0,5 à 1,5	0,5 à 1,5
PRESSION CHAUFFAGE	maxi en bars	3	3
EVACUATION FUMEE	diamètre	150	150
POIDS	Kg	126	145
