| Type de produit | Chaudière gaz |
| Marque | AR THERM |
| Modèle | 21 ST |
| Usage | Chauffage seul ou double service (chauffage + production d'eau sanitaire) |
| Puissance utile | 23,25 kW |
| Puissance nominale | 25,25 kW |
| Rendement à 100% de charge | 92,1 % |
| Rendement à 30% de charge | 91 % |
| Température maxi chauffage | 90 °C |
| Pression maxi chauffage | 2,5 bar |
| Capacité vase d'expansion | 8 L |
| Pression vase d'expansion | 1 bar |
| Contenance en eau | 20 L |
| Pression maxi sanitaire | 6 bar |
| Débit sanitaire (Δ25°C) | 13,2 L/min |
| Débit sanitaire (Δ30°C) | 11,0 L/min |
| Débit mini sanitaire | 1,5 L/min |
| Dimensions (H x L x P) | 925 x 450 x 380 mm |
| Poids | 67 kg |
| Alimentation électrique | 220 V / 50 Hz |
| Raccordement gaz | 1/2" M |
| Raccordement départ chauffage | 3/4" M |
| Raccordement retour chauffage | 3/4" M |
| Raccordement eau froide sanitaire | 1/2" M |
| Raccordement eau chaude sanitaire | 1/2" M |
| Voyants de fonctionnement | Orange (sous tension), Rouge (début), Vert (en fonctionnement) |
| Échangeur | Cuivre |
| Carrosserie | Acier embouti vernis ou Inox (option) |
| Brûleurs | Multigas |
| Thermostat de sécurité | À réarmement manuel, intervient à 95°C |
| Entretien recommandé | Contrôle général annuel, nettoyage tous les 3 ans |
FOIRE AUX QUESTIONS - 21 ST AR THERM
Questions des utilisateurs sur 21 ST AR THERM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice 21 ST - AR THERM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 21 ST de la marque AR THERM.
MODE D'EMPLOI 21 ST AR THERM
Merci d'avoir choisi une chaudière de notre gamme de production.
Nous vous assurons la fiabilité technique du produit, ainsi que ses performances, son esthétique, son niveau de sécurité. Il répond à vos exigences, et il est conforme à la législation en vigueur.
Vous trouverez, ci-après, toutes les informations nécessaires pour un bon fonctionnement de la chaudière et les préconisations pour son entretien.
Notre Service APRÈS-Vente de zone sera toujours à votre disposition pour tout renseignement complémentaire.
Descriptif general
Les chaudières Multigas en versions chauffage seul et double service (chauffage plus production d'eau sanitaire) ont été étudiées pour satisfaire aux exigences domestiques.
Les échangeurs de chaleur sont réalisés en cuivre, et la jupe est en acier.
Les dimensions, et la disposition des tubes de fumées permettent la transmission maximale de la chaleur des fumées et le maintien du rendement thermique à un haut niveau.
La production d'eau chaude à usage sanitaire s'obtient par l'utilisation d'un serpentin en cuivre (situé à l'intérieur du corps), d'un diamètre suffisant pour empêcher les dépôts de calcaire. (Cette solution permet d'obtenir le plus haut niveau d'échange thermique en production instantanée ou continue d'eau sanitaire.)
La carrosserie est en acier embouti et vernis, ou en Inox (option)
Les raccordements aux réseaux d'eau et de gaz sont situés à l'arrière de l'appareil en position horizontale, ce qui permet de le brancher directement à l'aide de tubes en cuivre ou de flexibles métalliques. L'identification des raccordements est facilitée par les indications portées sur les raccords des tubes.
En façade de la chaudière se trouvent 3 voyants:
ORANGE (chaudière sous tension)
ROUGE (chaudière en début)
VERT (chaudière en fonctionnement)
Nous attirons l'attention des techniciens préposés à l'installation, à l'entretien et à l'inspection de l'appareil sur la nécessité de se conformer impérativement aux prescriptions législatives prévues et en vigueur.
Les chaudières type C sont des appareils dans lesquels le circuit de combustion, prise d'air combustible, chambre de combustion, échangeur, évacuation des produits de la combustion sont étanches par rapport à la pièce où ils sont installés.
Conditions reglementairesd installation et l'entretier
L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié, conformément aux textes réglementaires et règles de l'art en vigueur, notamment:
Arrêté du 2 août 1977
Règles Techniques et de Sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leur dépendance.
Norme DTU P 45-204
Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - avril 1982 + additif n° 1 juillet 1984)
Règlement sanitaire départemental
Pour les appareils raccordés au réseau électrique:
Norme NF C 15-100 - Installations électriques à basse tension.
Installation
ATTENTION: cet appareil doit être installé dans un local convenablement ventilé, conformément aux prescriptions de la norme en vigueur.
Le débit d'air nécessaire à la combustion est de 2m³/h par KW de débit thermique indiqué sur la plaque signalétique. (M 21-46 m³/h M 24-56 m³/h M 29- m³/h)
Les appareils de la Société AR THERM sont très faciles à installer. Leur longévité, leur sécurité de fonctionnement, la rapidité et la facilité de leur entretien sont dus aux soins apportés tout au long de leur fabrication.
Avertissements
a) Si la pression du réseau hydraulique est supérieure à 6 bars, prévoir un réducteur de pression sur l'alimentation en eau. b) L'installation doit comporter un robinet de coupure du gaz, modèle agréé NF. c) S'assurer que la tension du réseau est de 220/230V ac. L'appareil doit être mis à la terre. Il est recommandé d'installer un interrupteur avec fusibles. Il est obligatoire de relier le neutre (fil bleu) et la borne neutre (n^2) et la phase (fil marron) à la borne phase (n° 3). d) S'assurer que le câble électrique n'est pas en contact avec les canalisations d'eau chaude. e) Vérifier le branchement des dispositifs d'aspiration, d'air de combustion et d'évacuation des gaz brûlés, en particulier l'étanchéité des raccordements avec les accessoires.
Nous conseillons l'installation d'un thermostat d'ambiance
Ou une horloge thermostatique programmable 2 fils (en cas d'absence les fils, de "couleur noire", de raccordement de la chaudière doivent être pontés).
RESEAU Hydraulique
Toujours s'assurer du niveau d'eau dans l'instantion. Dans le cas contraire, procéder comme expliqué ci-dessous:
a) Ouvrir le robinet de replissage b) Purger l'air de la chaudière à l'aide du purgeur et des ouvertures situées en partie supérieure du générateur. c) APRÈS quelques minutes l'aiguille blanche du manomètre sur le tableau commence à monter. Fermer le robinet quand l'aiguille atteint 1 bar.
N. b. la pression de service ne doit jamais être supérieure à 1.5 bar

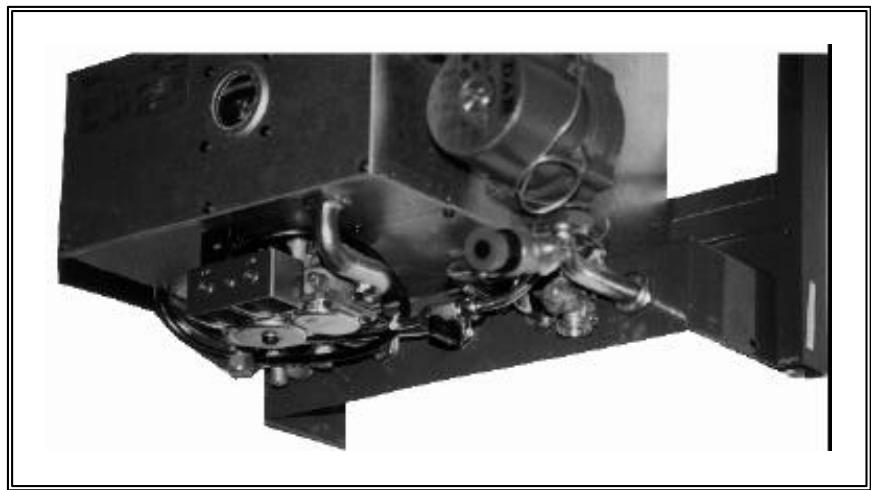

Fig. 1
Reglage du DEBIT d'eau sanitaire.
Il est important d'effectuer celui-ci à l'aide du robinet (repère 7 sur schéma de principe page 8). Celui-ci est à 1/4 de tour, dite "vanne à sphère" sans poignée. Le réglage s'effectue à l'aide d'un tournevis.
Voir valeurs tableau "DONNEES TECHNIQUES" page 9.
Commencer le réglage vanne ouverte (tournevis perpendiculaire aux murs) et réduire le débit progressivement (tourner dans le sens des aiguilles d'une montre) afin d'obtenir le débit continu et la température souhaitée. (Vanne fermée tournevis parallèle au mur).
Attention
Le débit sanitaire ne peut pas être pré-réglé en usine, car il dépend de la pression d'eau d'alimentation, de la puissance réelle de la chaudière (pression et puissance calorifique du gaz)

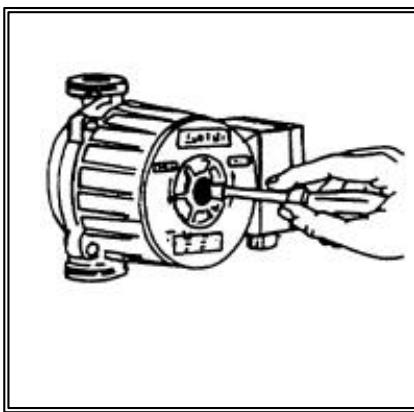

Avertissements et conseils pour l'entretier
Eviter de mélanger des additifs dérivés des hydrocarbures à l'eau en circulation.
Au début de la saison d'hiver et avant de remettre en fonction le circulateur, s'assurer que
L'arbre moteur est libre des dépôts calcaires ou des corps étrangers.
DEVISER LE BOUCHON D'INSPECTION QUAND L'INSTALLATION EST FROIDE ET TOURNER L'ARBRE MOTEUR A L'AIDE D'UN TOURNEVIS APPROPRIE (voir Fig.2)
Faire attention à ne pas laisser le circulateur sous tension avec l'arbre bloqué afin d'éviter d'endommager la partie électrique du moteur.
Dans les circulateurs en version à 3 vitesses, COUPER LA TENSION AVANT DE CHANGER DE VITESSE.
Dans les circuits sanitaires il faut prévoir un système anti-calcaire quand le degré TH de l'eau dépasse les 15 degrés français.

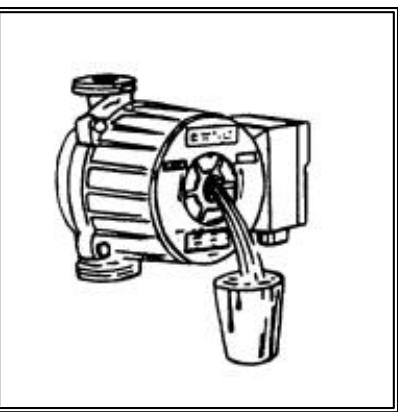

Fig. 2
LAISSE R S'ECOULER AU MOINS UN VERRE D'EAU DU BOUCHON D'INSPECTION DU CIRCULATEUR.
Les indications pour le branchement électrique se trouvent à l'intérieur de la boîte des bornes. Les circulateurs monophasés sont autoprotégés.
METTRE EN MARCHE LE CIRCULATEUR A LA VITESSE MAXIMALE REDUIRE ENSUITEN FONCTION DU BESOIN DU CIRCUIT.
Avant de mettre en service le circulateur, attendre que l'eau de la chaudière soit à 70°C. Ensuite purger toute l'installation en vue d'éliminer toute substance éventuelle. Il faut faire attention que le circulateur ne tourne pas sans eau.
Reseaudugaz
Après s'était assuré de la nature du gaz du réseau est identique à celle indiquée sur la plaque signalétique.
Généralement, les appareils sont réglés en usine pour fonctionner avec les gaz naturels G20/25 - 20/25mbar, procédez au branchement du gaz en se conformant aux prescriptions en vigueur.
Si le gaz mis à disposition est un gaz GPL butane (28 mbar) ou propane (37 mbar) il faut procéder au changement de gaz si la chaudière ne porte pas la mention GPL.
Allumage
a) Ouvrir le robinet du gaz. b) Le double interrupteur doit se couvrir dans la position "OUVERT" ou "ON" (allumage). Voir les indications reportées sur le tableau de commande; régler le thermostat dans la position désirée (MINI); Dans cette condition l'allumage s'effectue automatiquement. c) Si le voyant rouge (situé sur le tableau “RESET”) s'allume, attendre 1 minute environ et appuyer à nouveau sur le bouton “RESET” pour renouveler le cycle d'allumage. d) Si le système se bloque à nouveau, contrôle le branchement électrique, s'assurer en particulier que la polarité est respectée la PHASE sur la borne 3, comme précisé dans le paragraphe des avertissements. Si le défaut persististe, appeler le Service après vente.
PERIOD Ete-hiver
La commutation s'effectue avec l'interrupteur positionné sur le tableau de commande :
été = interrupteur Z (soleil) - hiver = interrupteur (neige)
La pompe de circulation ne se mettra en fonction que si la température atteint 60 - 65°C, l'interrupteur sur le repère (neige - hiver), et le thermostat d'ambiance s'il existe "en besoin" (température supérieure à l'ambiance). Dans un premier temps, la pompe peut donner l'impression de ne pas fonctionner correctement: Cela est dû à la présence d'air dans l'installation. Dans ce cas, il faut purger en agissant sur le purgeur (24).
Thermostat de sécurité
THERMOSTAT DE SECURITE A REARMEMENT MANUEL
Il s'agit d'un dispositif destiné à améliorer la sécurité de la chaudière. Il intervient automatiquement quand la température dépasse 95°C. Pour rallumer la chaudière après refroidissement, dévisser le petit couvercle de protection qui se trouve sur le tableau électrique; pousser à fond le bouton jusqu'à perception d'un déclic. Remplacer le couvercle.
ARRET Complet de la chaudiere
1) Positionner l'interrupteur dans la position "OFF". De cette façon le générateur est fermé. 2)FermerLEROBINETGENERALDU GAZ(ARRIVEEDEGAZ).
Entretien
La conception technique de la chaudière assure un fonctionnement correct pour une longue période ; de ce fait, n'exige pas d'entretien particulier.
Pour lui conserver longtemps le meilleur rendement, nous vous conseillons de faire effectuer un contrôle général de l'appareil, de la cheminée d'évacuation, du thermostat de sécurité contre le débordement des fumées, au moins une fois par an.
Une fois tous les trois ans, il faut faire effectuer un nettoyage général, et procéder à un traitement chimique du serpentin qui assure la production d'eau chaude à usage sanitaire.

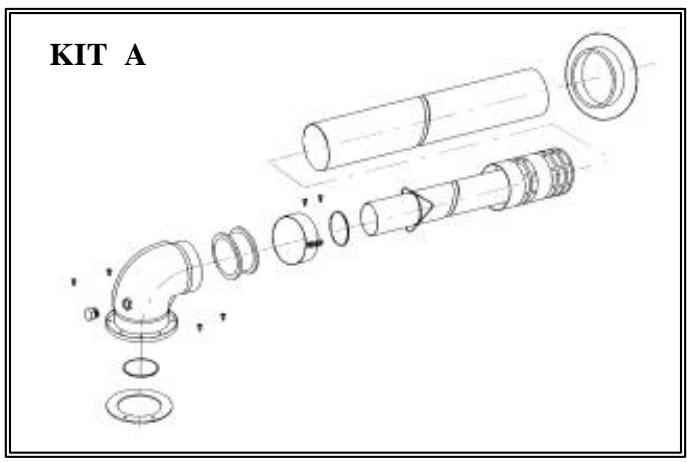

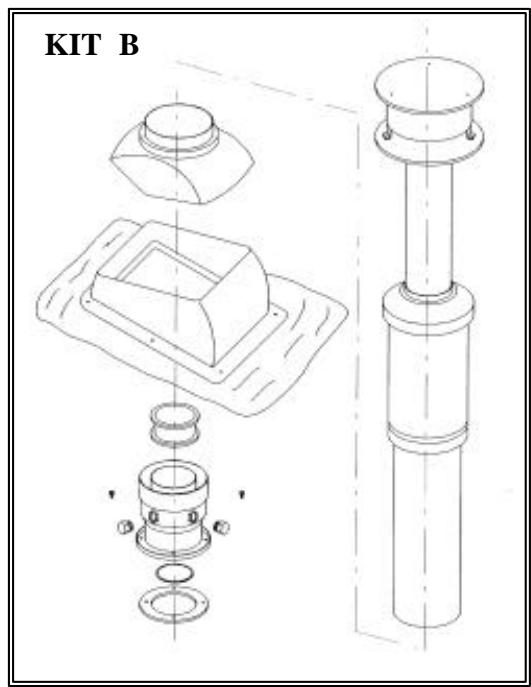

Un contrôle spécifique de la ventouse doit être effectué tous les ans.
Important
Si le débit sanitaire chute considérablement (moins de 8 l / m)
Prévoir le plus rapidement possible un traitement chimique du serpentin pour garantir une longévité de la production sanitaire.

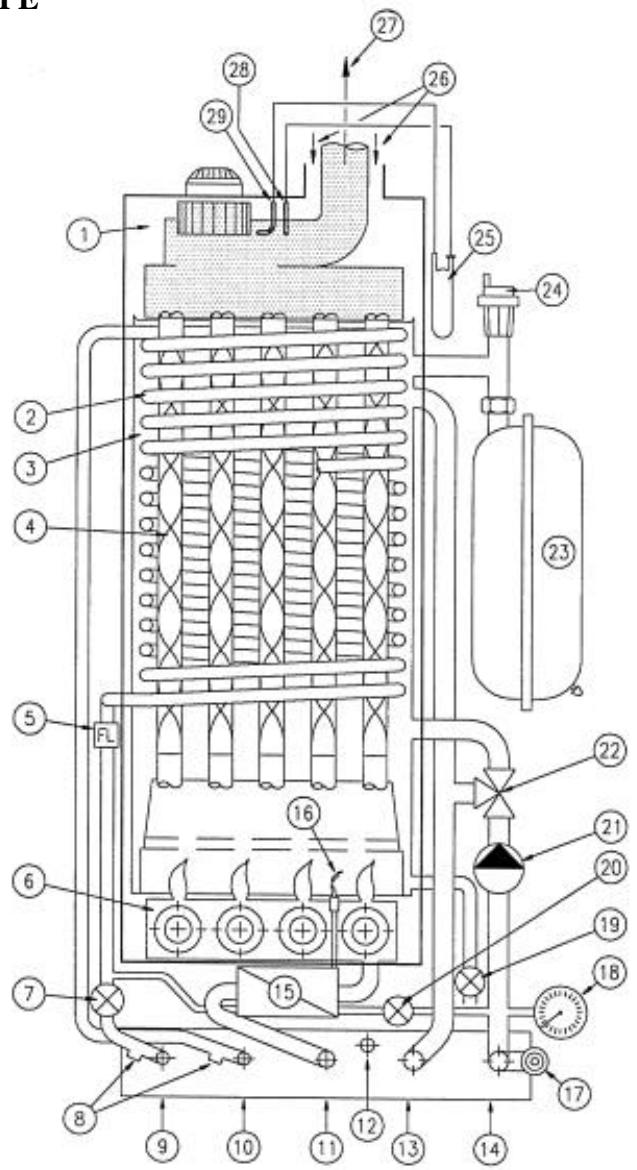

1) Groupe ventilateur 2) Serpentin production d'eau chaude sanitaire 3) Corps de chaudière 4) Turbulateurs (freins de gaz brûlés) en inox 5) Contrôleur de début d'eau sanitaire 6) Rampes brûleurs gaz 7) Robinet de réglage du début d'eau sanitaire 8) Raccord de vidange serpentin sanitaire 3/8" 9) Raccord d'eau froide sanitaire 1/2" 10) Raccord d'eau chaude sanitaire 1/2" 11) Raccord gaz 1/2" 12) Écoulement soupape de sécurité 13) Départ chauffage raccord 3/4" 14) Retour chauffage raccord 3/4" 15) Électrovanne gaz
16) Veilleuse 17) Soupape de sécurité 3 bars 18) Manomètre 19) Robinet de vidange chaudière 20) Robinet de replissage chaudière 21) Pompe chauffage 22) Vanne mélangeuse (option) 23) Vase d'expansion 24) Purgeur automatique 25) Pressostat de service statique et dynamique 26) Entrée d'air de combustion 27) Sortie gaz brûlés 28) Sonde statique 29) Sonde dynamique
DONNES Techniques
| 21 ST | 24 ST | 29 ST | ||
| PUISSANCE UTILE | kW | 23,25 | 27,7 | 32,1 |
| kcal/h | 19995 | 23820 | 27600 | |
| PUISSANCE NOMINALE | kW | 25,25 | 30,0 | 34,8 |
| kcal/h | 21.715 | 25.800 | 29950 | |
| RENDEMENT A 100% DE CHARGE | % | 92,1 | 92,3 | 92,2 |
| RENDEMENT A 30% DE CHARGE | % | 91 | 90,3 | 90,3 |
| CHAUFFAGE | ||||
| TEMPERATURE MAXI | °C | 90 | 90 | 90 |
| PRESSION MAXI | bar | 2,5 | 2,5 | 2,5 |
| CAPACITE VASE D'EXPANSION | lt. | 8 | 8 | 12 |
| PRESSION VASE D'EXPANSION | bar | 1 | 1 | 1 |
| CONTENANCE EN EAU | 1 | 20 | 18 | 25 |
| SANITAIRE | ||||
| PRESSION MAXI | bar | 6 | 6 | 6 |
| DEBIT (Δt = 25 °C) | 1/min | 13,2 | 15,7 | 18,0 |
| DEBIT (Δt = 30 °C) | 1/min | 11,0 | 13,1 | 15,0 |
| DEBIT MINI | 1/min | 1,5 | 1,5 | 1,5 |
| DIMENSIONS | ||||
| HAUT | mm | 925 | 925 | 925 |
| LARGEUR | mm | 450 | 450 | 600 |
| PROFONDEUR | mm | 380 | 380 | 450 |
| POIDS | kg | 67 | 70 | 83 |
| ALIMENTATION ELECTRIQUE | V/Hz | 220/50 | 220/50 | 220/50 |

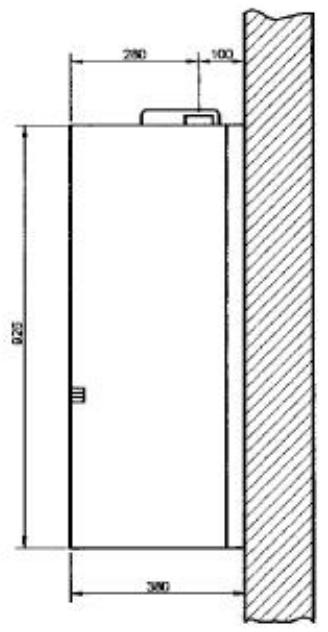

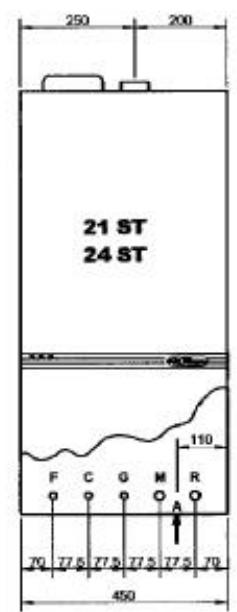

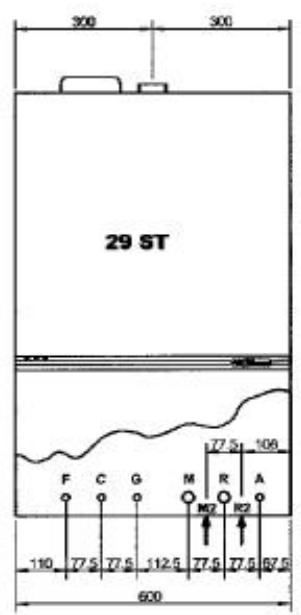

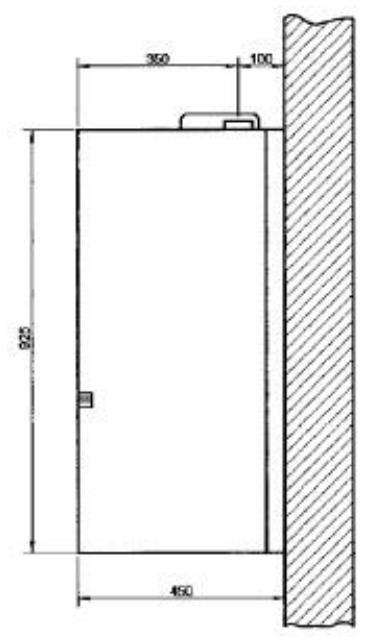

DIMENSION
ATTENTION Prévoir une distance de 20 - 30 cm au-dessus de la chaudière pour un bon accès
| RACCORDEMENTS | 21 - 24 ST | 29 ST | |
| F * | Entrée eau froide sanitaire | 1/2" M | 1/2” M |
| C * | Départ eau chaude sanitaire | 1/2" M | 1/2” M |
| G | Raccordement gaz | 1/2" M | 1/2” M |
| M | Départ circuit chauffage | 3/4" M | 3/4” M |
| R | Retour circuit chauffage | 3/4" M | 3/4” M |
| A | Recyclage MODUL 70 | 1/2" M | 1/2" M |
| M2 | Départ 2° circuit chauffage | / | 1" M |
| R2 | Retour 2° circuit chauffage | / | 1" M |

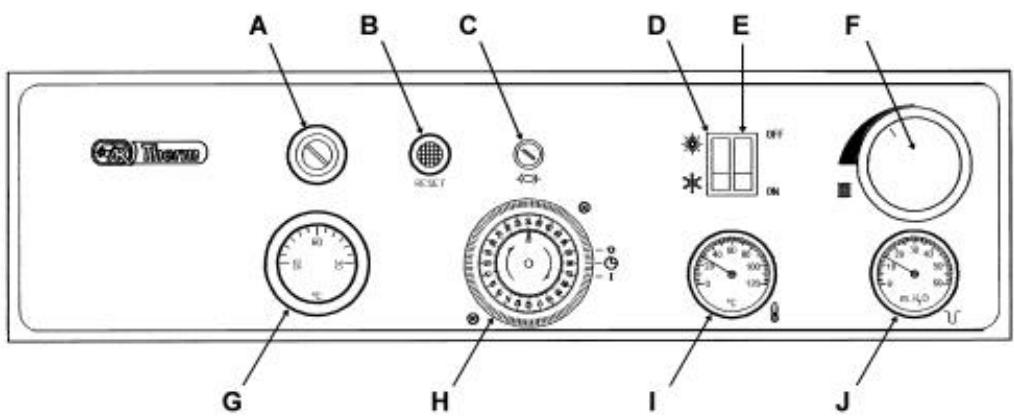

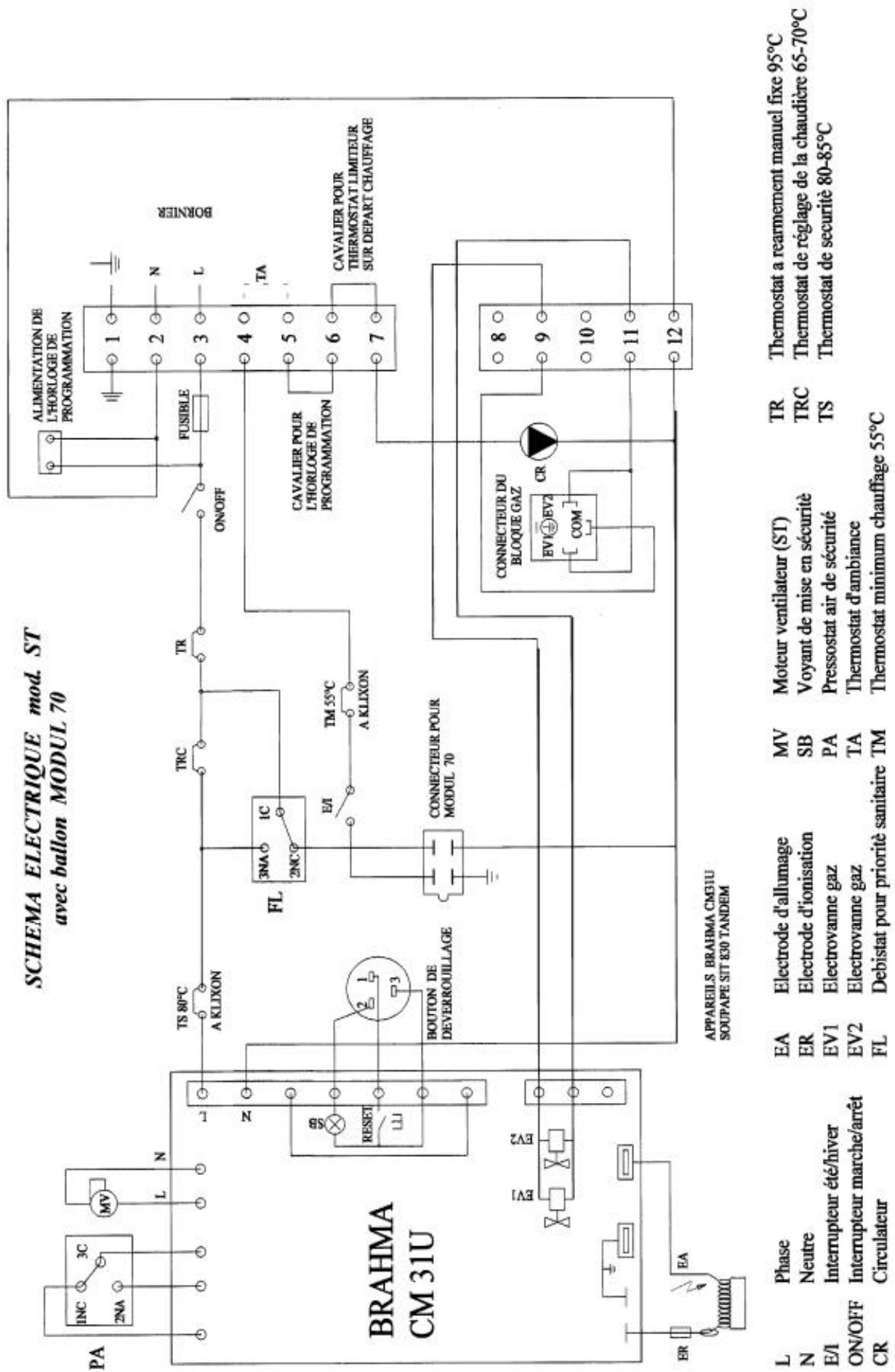

Tableau de commande
A. Thermostat réarmement manuel B. Bouton de déverrouillage C. Fusible D. Interrupteur été/hiver E. Interrupteur marche/arrêt F. Bouton réglage (option) chaudière avec vanne 3 voies G. Thermostat réglage chaudière 60-90 °C H. Horloge de programmation (en option) I. Température J. Manomètre pression d'eau

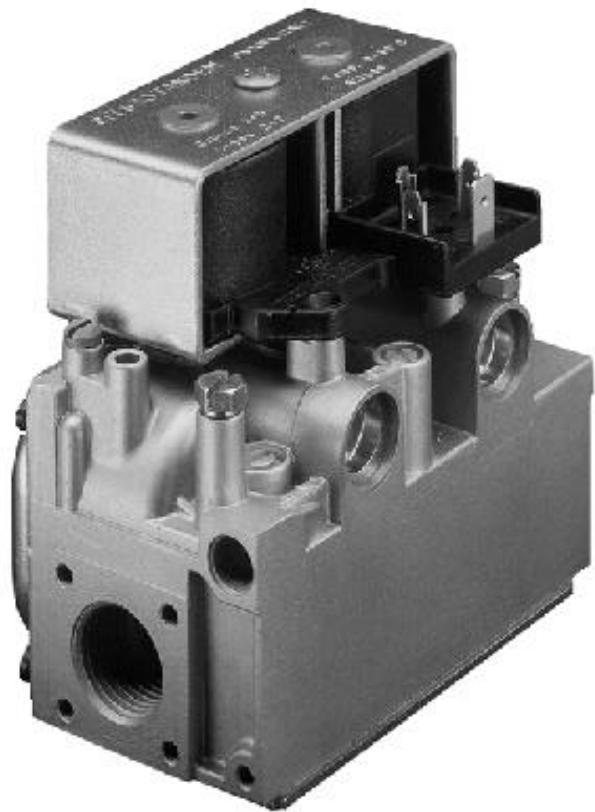

SIT 830 TANDEM
Régulateur multifonctionnelle et multigaz, apte à équiper des appareils munis de systèmes automatiques d'allumage et surveillance de la flamme avec ou sans brûleur intermittent. Tous les réglages sont accessibles du haut. La soupape peut être installée dans toute position.
Double electrovanne de sécurité en classe B (Classe 2) à fonctionnement silencieux. - Régulateur de pression Type 4 Classe C (Groupe I). - En alternative: dispositif régulable de limitation du début du gaz (vis d'étranglement) Allumage lent (optional) avec débit initial de gaz préfixale. - Entrée et sortie gaz filetées Rp 1/2"UNI-ISO 7, avec prédisposition pour raccordement embouti. Sortie pilote pour canalisation diam. 4mm, diam 6mm ou diam 1/4". Dispositif de préselection du début du gaz au brûleur pilote (voir vis d'étranglement) - Prises de mesure de la pression de gaz à l'entrée et à la sortie. Filtre d'entrée et filtre pilote. - Raccord fileté M8X1 pour canalisation diam 4 mm pour raccordement éventuel du purgeur de régulateur de pression à la chambre de combustion.

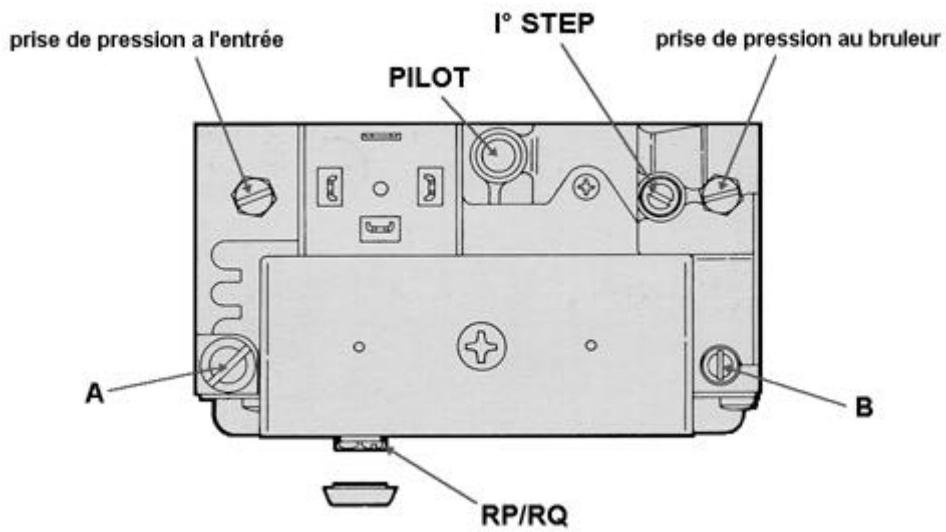

Etalonnages et reglage effectués en USINE modifiable eventuellement seulement par une personne experimentée
Tous les réglages sont effectués sur la base des caractéristiques spécifiques de l'appareil.
Vérifier la pression en entrée et sortie au moyen des prises de mesure prévues à cet effet. Après contrôle, boucher hermétiquement avec les vis spéciales. Couple de serrage conseillé : 2.5 Nm.
Réglage du débit de gaz au brûleur principal:
Avec un tournevis ou une clé de 8 mm agir sur la vis RP/RQ jusqu'à obtenir la pression souhaitée.
Avec une rotation dans le sens horaire :
-version RP: la pression augmente
-version RQ: la pression diminue
Exclusion du régulateur de pression:
Si nécessaire, la fonction du régulateur de pression peut être exclue en vissant à fond la vis RP.
Exclusion du régulateur de débit:
Visser à fond la vis d'étalonnage et la dévisser successivement de 1.5 - 2 tours.
Réglage du débit d'allumage au ralenti:
Pour effectuer le réglage : Agir avec un tournevis sur la vis I° STEP jusqu'à obtenir un allumage sûr et silencieux. Rotation dans le sens inverse : Le débit d'allumage diminue. L'opération doit être faite par tentatives successives.
Après chaque réglage, vérifier le bon allumage après avoir désactivé les électrovannes pendant au moins 40 secondes (10" dans la version à temps de rétablissement réduit).
En alternative : Monter une vis avec orifice calibré conseillé et visser à fond (couple de serrage conseillé 1.0Nm)
Réglage du débit de gaz à la veilleuse (pour chaudière sans allumage électronique):
Agir sur la vis "PILOT". Rotation dans le sens horaire diminue.
Important: à la fin de toutes les opérations d'étalonnage et de réglage, vérifier l'isolation électrique, l'étanchéité gaz et le bon fonctionnement de l'appareil.
Des les opérations de réglage effectuées, apposer les scellés. Bloquer avec du vernis les vis de régulation en faisant attention à ne pas obstruer l'orifice de mise à l'atmosphère A du régulateur de pression et celui B du dispositif d'allumage au ralenti.
Entretien

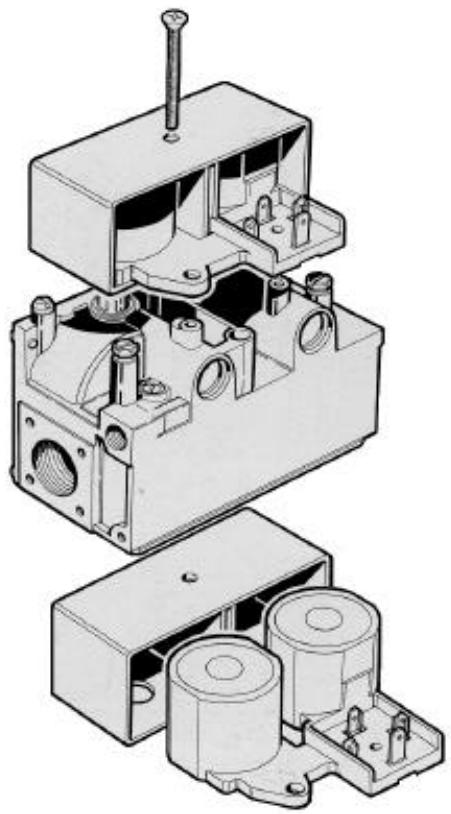

La seule opération admise est celle qui consiste dans le remplacement des bobines. Elle peut être exclusivement effectuée par le personnel qualifié, conformément aux instructions reportées ci-après.
S'assurer que le robinet du gaz est fermé et que la valve ne soit pas alimentée électriquement. - Vérifier que la bobine de rechange est de la même tension et fréquence (voir étiquette vanne). Débrancher le connecteur d'alimentation électrique. - Dévisser et enlever la vis de fixation située sur la partie supérieure de la carcasse. Sortir, en faisant très attention, la bobine et la carcasse des tubes conducteurs de l'électroaimant. - Remplacer la bobine à l'intérieur de la carcasse. - Remonter l'ensemble sur les deux tubes conducteurs et fixer avec la vis en dotation (couple conseillé 1.5 Nm). - Rétablir les branchements électriques. Vérifier l'isolement électrique et le bon fonctionnement de l'appareil.
Attention
On ne doit absolument pas déformer les deux tubes conducteurs de l'électro-aimant. S'ils sont déformés, la valve n'est plus utilisable.
Changement de gaz
COUPER L'ALIMENTATION ELECTRIQUE AVANT TOUTE INTERVENTION SUR LA CHAUDIERE

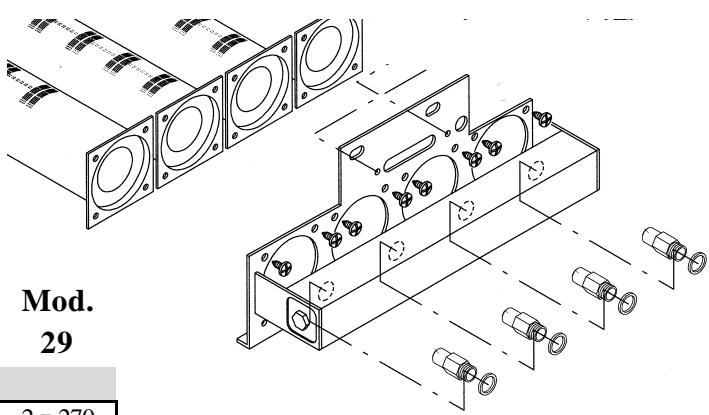

Changement des injecteurs
Mod. Mod. Mod.
21 24 29
Gaz methane
| Ø injecteurs au centre | 2 x 250 | 2 x 270 | 2 x 270 |
| Ø injecteurs aux extrémités | 2 x 180 | 2 x 200 | 2 x 220 |
| Gaz G.P.L. | |||
| Ø injecteurs au centre | 2 x 135 | 2 x 150 | 2 x 155 |
| Ø injecteurs aux extrémités | 2 x 110 | 2 x 120 | 2 x 135 |
ATTENTION: 2 diamètres d'injecteurs - les valeurs les plus grandes se positionnent au centre. Après le changement des injecteurs, vérifier l'étanchéité gaz.
Passage du gaz naturelau gaz propane:
Agir sur le régulateur dans le sens horaire en regardant le bloc gaz du dessous (A)
Visser à fond jusqu'au déclic puis dévisser de 1.5 à 2 tours
La pression en aval de 29mm de bars ou 2900 Pascal ou 290mm CE
Passage du gaz propane au gaz naturel

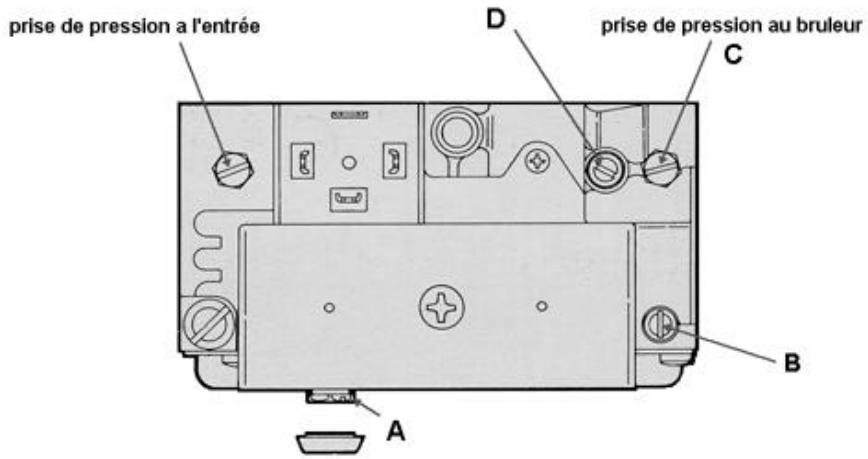

Brancher un manomètre en aval (C)
Agir sur le régulateur dans le sens inverse horaire pour obtenir une pression de 10mm bars ou 1000 Pascal ou 100mm CE
Reglage du demarrage progressif
Pour bloquer le bloc en position ralenti, élever le bouchon plastique (B) et boucher l'orifice avec le doigt
Agir avec un tournevis sur la vis (D) : rotation dans le sens inverse pour diminuer la flamme) pour obtenir un allumage silencieux
Le démarrage progressif est obtenu par dépression atmosphérique
NOTE: 1mbar = 100 Pascal ou 10mm CE
1 Pascal = 0.01 mbar ou 0.1mm CE
