MULTIECO - Thermostat de chauffage APPLIMO - Notice d'utilisation et mode d'emploi gratuit

Marque	APPLIMO
Modèle	MULTIECO
Type de produit	Thermostat de chauffage / Gestionnaire d'énergie
Alimentation	230 V - 50 Hz
Consommation	1 VA
Largeur (boîtier modulaire)	8 modules
Dimensions du boîtier d'ambiance	95 x 85 x 16 mm
Indice de protection (boîtier d'ambiance)	IP 30
Poids (boîtier d'ambiance)	Non spécifié (estimé ~200 g)
Fonctions principales	Gestion double tarif HP/HC, délestage jusqu'à 8 voies, programmation hebdomadaire sur 2 zones, commande chauffage et ECS, compatibilité accumulateurs et chauffage direct
Nombre de sorties (boîtier modulaire)	1 sortie accumulateurs, 6 sorties fils pilotes, 1 sortie ECS
Entrées (boîtier modulaire)	Téléinformation, programmateur d'ambiance, sonde extérieure
Affichage (boîtier d'ambiance)	Digital
Sauvegarde horloge	4 h en cas de coupure secteur
Programmation	Personnalisable par jour et par zone, fonction copie des programmes
Sonde de température (boîtier d'ambiance)	Incorporée
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs
Sécurité	IP 30, installation électrique conforme aux normes
Pièces détachées	Modules de régulation (Sénésitaire, Satellite, Classic) et sonde extérieure en option
Réparabilité	Faire appel à un professionnel qualifié

FOIRE AUX QUESTIONS - MULTIECO APPLIMO

Comment installer le thermostat MULTIECO ?

Le boîtier modulaire se place dans le tableau électrique, le boîtier d'ambiance se pose sur une boîte d'encastrement standard de diamètre 60 mm. Un seul fil relie les accumulateurs pour transmettre toutes les informations. Suivez les schémas de la notice.

Quels appareils de chauffage sont compatibles avec le Pack MultiEco ?

Le Pack MultiEco est compatible avec toute la gamme d'accumulateurs APPLIMO (Accuro 2) via un seul fil, ainsi qu'avec les convecteurs, rayonnants et radiateurs à fil pilote 6 ordres de la marque. Il gère aussi les ballons d'ECS.

Comment programmer les horaires de chauffage ?

Utilisez le boîtier d'ambiance : programme personnalisable par jour et par zone. La fonction copie des programmes permet de dupliquer facilement les réglages sur d'autres jours.

Que signifie le double tarif heures pleines / heures creuses ?

Le système gère automatiquement le passage en heures creuses pour les accumulateurs et l'ECS, permettant jusqu'à 40 % d'économies par rapport aux heures pleines. Les ordres sont envoyés via le boîtier modulaire.

Comment fonctionne le délestage ?

Le délestage se fait sur 8 voies : 3 niveaux pour les accumulateurs, 6 niveaux pour le chauffage direct (cascadocyclique) et 1 niveau pour l'ECS. Il évite les surcharges en coupant temporairement certains appareils.

Peut-on utiliser une sonde extérieure ?

Oui, une sonde extérieure optionnelle (réf. 2314-5AA) peut être raccordée au boîtier modulaire, mais elle ne fonctionne qu'avec le module Classic (réf. 5400-2MA). Elle permet une régulation plus précise.

Que faire en cas de coupure de courant ?

L'horloge est sauvegardée pendant 4 heures. La programmation est conservée en mémoire permanente, vous n'avez rien à refaire après un retour du courant.

Comment nettoyer le boîtier d'ambiance ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits abrasifs ou de solvants qui pourraient endommager le boîtier.

Où puis-je trouver des pièces détachées ?

Les modules de régulation (Sénésitaire, Satellite, Classic) et la sonde extérieure sont disponibles chez votre revendeur APPLIMO. Contactez le service après-vente pour les références.

Quelle est la consommation électrique du thermostat ?

Le Pack MultiEco consomme environ 1 VA sous 230 V, soit une négligeable sur votre facture.

MODE D'EMPLOI MULTIECO APPLIMO

Le Pack de gestion est composé d'un boîtier de programmation

en ambiance et d'un boîtier modulaire de gestion situé

Dans le tableau électrique.

L'ensemble permet :

• La gestion du double tarif heures pleines et heures creuses,
• La gestion du délestage sur 8 voies,
• La gestion de la programmation temporelle hebdomadaire sur 2 zones.

Parce que les économies sont multiples par le gestionnaire et la programmation

Il commande le chauffage et l'eau chaude sanitaire en fonction de vos souhaits et des périodes tarifaires.

Installation facile

Spécialement développé pour les accumulateurs

1 seul fil est nécessaire sur chaque appareil pour passer toutes les informations.

Le comportement des radiateurs à accumulation avec un maximum d'économies.

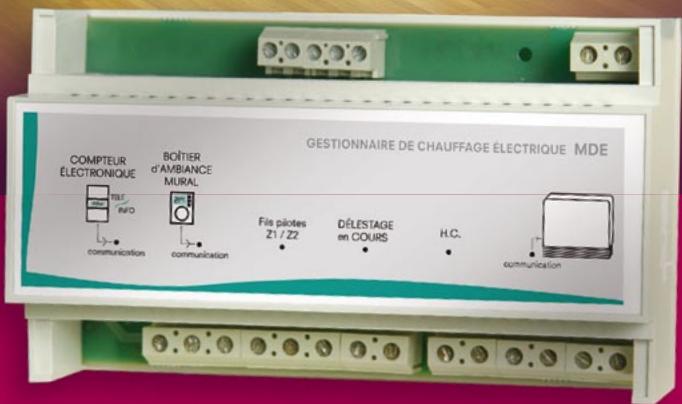

Boîtier modulaire :

• 1 sortie spécifique radiateurs à accumulation : infos heures creuses, ordres de programmation, délestage sur 3 niveaux, température extérieure (part 1/3 de la puissance totale),
• 6 sorties fils pilotes chauffage direct : délestage 6 niveaux et ordres de programmation,
• 1 sortie ECS : infos heures creuses et délestage 1 niveau,
• 1 entrée téléinformation vers compteur électronique (adaptable avec compteur mécanique),
• 1 entrée programmateur d'ambiance,
• 1 entrée sonde extérieure,
• Visualisation en face avant des états de fonctionnement.
• Alimentation 230 V - 50 Hz, Consommation 1 VA, Largeur : 8 modules,

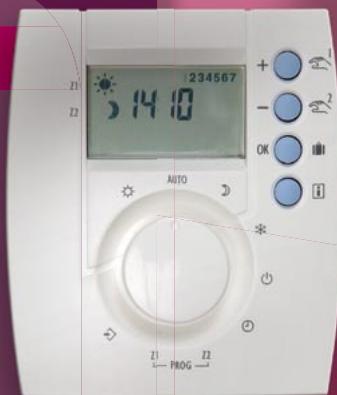

Boîtier d'ambiance :

• Programme personnalisable par jour et par zone
• Fonction "copie des programmes"
• Alimentation par le boîtier modulaire,
• Pose sur boîtes d'encastrement standards de diamètre 60 mm,
• Sauvegarde de l'horloge en cas de coupure secteur, 4 h,
• Sauvegarde permanente de la programmation,
• Affichage digital,
• Sonde de température incorporée, permettant de connaître en local la température ambiante,
• 1 entrée bus de dialogue et alimentation vers le boîtier modulaire
• Dimensions : 95 x 85 x 16 mm,
• Indice de protection : IP 30

Accumulateur accuro 2 ma

Installation facile

Pack MultiEco (Gestionnaire d'énergie) dialogue avec toute la gamme d'accumulateurs Applimo via 1 seul fil (installation simplifiée).

• Ordres "Heures pleines"/"Heures creuses",
• 6 ordres de programmation (Eco, Hors gel, Arrêt, Confort -1...) envoyés par le boîtier mural sur 2 zones,
• Délestage,
• Température extérieure.

Bénéficiez des 40 % d'économies des "heures creuses" par rapport aux "heures pleines"

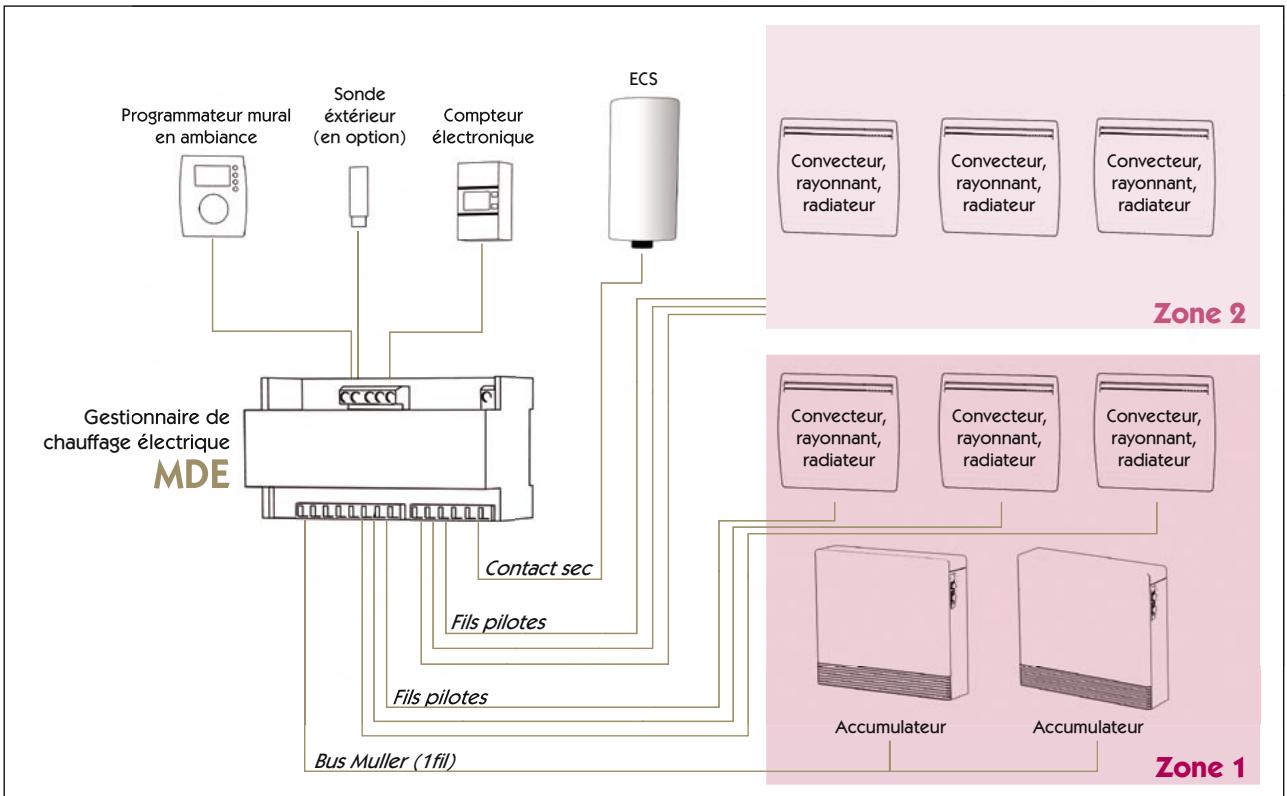

Chauffage DIRECT

Pack MultiEco, gère la programmation par fil pilote sur 2 zones des appareils de chauffage (sèche-serviettes, radiateurs électriques...) et le délestage sur 6 voies cascadocycliques.

Pack MultiEco, gère les "Heures creuses" vers le ballon d'ECS et le délestage toujours en dernier recours.

Les radiateurs à accumulation

Puisss. (W)	Larg. (mm)	Haut. (mm)	Epaisseur (m)	Poids (kg)	Référence
Accuro 2 Série Basse - 250 mm
2000	608	690	250	120	2513-2MA
3000	773	690	250	170	2513-3MA
4000	938	690	250	220	2513-4MA
5000	1103	690	250	271	2513-5MA
6000	1268	690	250	321	2513-6MA
7500	1433	690	250	371	2513-7MA
Accuro 2 Série Étroite - 200 mm
2000	700	690	200	122	2516-2MA
3000	910	690	200	178	2516-3MA
4000	1120	690	200	239	2516-4MA
Accuro 2 Série Super-étroine - 170 mm
1500	636	690	170	113	2517-1MA
2000	781	690	170	144	2517-2MA
2500	925	690	170	175	2517-3MA
3000	1070	690	170	206	2517-4MA
Accuro 2 Série Haute
4500	608	830	445	235	2514-4MA
6000	773	830	445	330	2514-6MA
7500	773	830	445	365	2514-7MA

CLECT ELECTRICITE PERFORMANCE

CAT 3

LCIE ELECTRICITE

Sérieasse (modules Classic, SénéritouSatellite).

Sauf 6000 W et 7500 W.

Votre revendeur:

Convecteurs, rayonnants et radiateurs, le Gestionnaire MultiEco est compatible avec tous les appareils de la gamme APPLIMO ayant un thermostate électronique 6 ordres.

Gestion

Référence

Gestionnaire de chauffage Pack MultiEco

5402-3MA

Modules de régulation pour Accuro

Module Sénésitaire (gestion de la charge sans sonde extérieure)

5400-6MA

Module Satellite (piloté par le module Sénérité)

5400-4MA

Module Classic (gestion de la charge avec sonde extérieure)

5400-2MA

En option

Sonde extérieure pour gestionnaire d'ambiance

2314-5AA

(à utiliser uniquement avec le module classic)
