GIALIX - Chaudière électrique APPLIMO - Notice d'utilisation et mode d'emploi gratuit

Marque	APPLIMO
Modèle	GIALIX
Type de produit	Chaudière électrique murale
Puissance disponible	De 4 à 120 kW selon modèle
Corps de chauffe	Fonte (modèles 4-24 kW) ou acier (24-120 kW)
Tension d'alimentation	Monophasé 230 V ou triphasé 400 V + N selon modèle
Dimensions (modèle 7201-2 AA)	Largeur 405 mm, hauteur 280 mm, épaisseur 620 mm
Poids (modèle 7201-2 AA)	38 kg
Régulation	Électronique modulante sur modèles MA et MA Confort+
Aquastat de sécurité	Oui, pour plancher chauffant et radiateurs
Circulateur	3 vitesses (modèles fonte)
Vase d'expansion	8 litres (modèles fonte)
Soupape de sécurité	Oui
Affichage	Température d'eau et pression (selon modèle)
Fonctions été/hiver	Oui sur modèles MA et MA Confort+
Option sonde extérieure	Oui sur modèle MA Confort+
Coloris	Blanc
Garantie	1 an
Origine	Conçu et fabriqué en France

FOIRE AUX QUESTIONS - GIALIX APPLIMO

Quelle est la puissance de la chaudière GIALIX ?

La puissance varie de 4 à 120 kW selon le modèle. Les modèles à corps de chauffe en fonte vont de 4 à 24 kW, les modèles en acier de 24 à 120 kW. Consultez le tableau des références pour choisir la puissance adaptée à vos besoins.

Comment régler la température de chauffage ?

Sur les modèles MA et MA Confort+, utilisez le tableau de bord électronique pour régler la température de chauffage (plage généralement de 30°C à 80°C). Le modèle C dispose d'un aquastat électromécanique. La régulation est modulante pour maintenir une température constante.

Comment passer en mode été ?

Sur les modèles MA et MA Confort+, le commutateur permet de choisir le mode été (chauffage arrêté, eau chaude sanitaire seule) ou hiver. Un voyant lumineux indique le mode actif. Le modèle C ne dispose pas de cette fonction.

Que faire en cas de baisse de pression ?

L'affichage de la pression d'eau (en bar) permet de surveiller le circuit. Si la pression descend en dessous de 1 bar, réarmez le pressostat manque d'eau et remplissez le circuit via le robinet de remplissage jusqu'à 1,5-2 bars. Consultez la notice pour la procédure exacte.

Quel entretien régulier faut-il effectuer ?

Vérifiez régulièrement la pression d'eau et l'absence de fuites. Nettoyez la carrosserie avec un chiffon doux. Faites contrôler le vase d'expansion et la soupape de sécurité par un professionnel tous les ans. Les thermoplongeurs en inox 316L ne nécessitent pas d'entretien particulier.

Puis-je installer une sonde extérieure ?

Oui, sur le modèle MA Confort+, une sonde extérieure est fournie pour régler automatiquement la température de l'eau de chauffage en fonction de la température extérieure. Cela améliore le confort et réduit la consommation d'énergie.

Comment détecter un manque d'eau ?

Le modèle MA est équipé d'un pressostat manque d'eau qui coupe l'alimentation si la pression est insuffisante. Un voyant ou une alarme peut s'activer. Vérifiez la pression sur l'affichage et réarmez si nécessaire.

Quelle est la différence entre les modèles C, MA et MA Confort+ ?

Le modèle C est basique avec interrupteur marche/arrêt et aquastat électromécanique. Le modèle MA ajoute un tableau de bord électronique, une régulation modulante et un pressostat. Le modèle MA Confort+ inclut en plus la régulation en fonction de la température extérieure et une sonde ECS.

Quelle garantie s'applique ?

La garantie est de 1 an pour l'ensemble de la chaudière. Les thermoplongeurs en inox 316L bénéficient d'une protection contre la corrosion. Conservez la facture et la notice pour tout recours.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour la carrosserie en acier revêtue d'époxy polyester blanc. N'utilisez pas de produits abrasifs. Pour l'intérieur, faites appel à un professionnel.

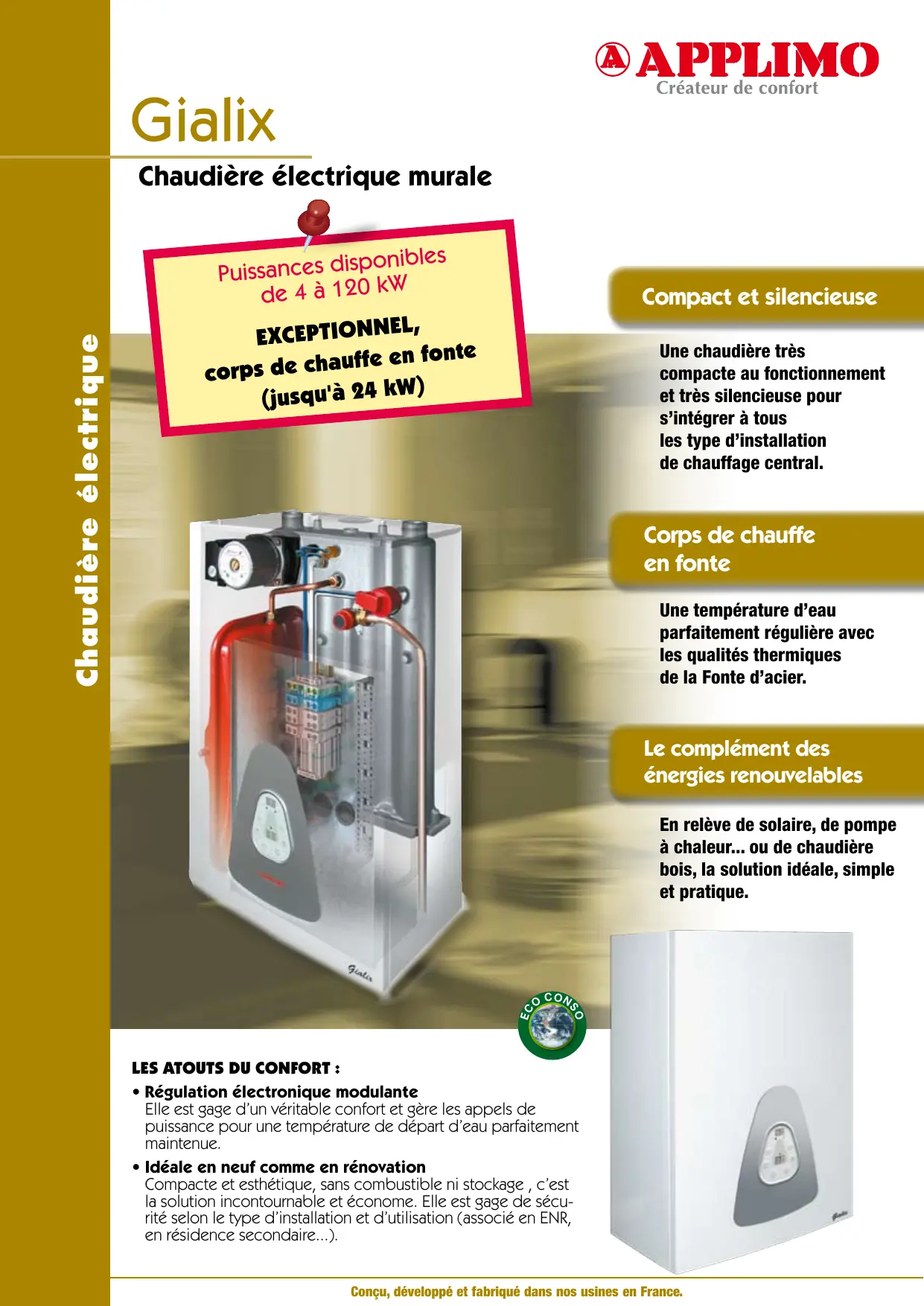

MODE D'EMPLOI GIALIX APPLIMO

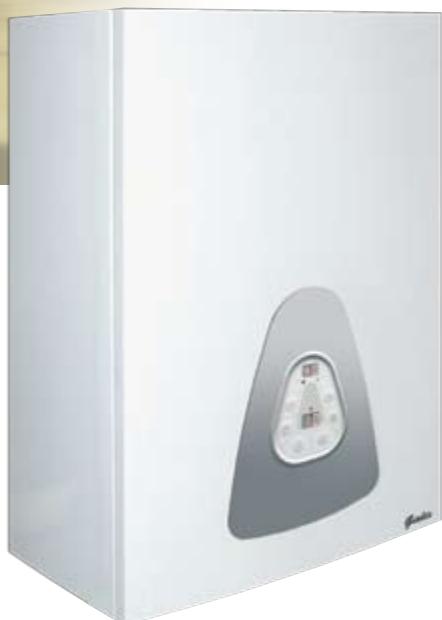

Chaudière électrique murale

Puissances disponibles de 4 à 120 kW

EXCEPTIONNEL, corps de chauffe en fonte (jusqu'à 24 kW)

Compact et silencieuse

Une chaudière très compacte au fonctionnement et très silencieuse pour s'intégrer à tous les types d'installation de chauffage central.

Corps de chauffe en fonte

Une température d'eau parfaitement régulière avec les qualités thermiques de la Fonte d'accier.

Le complément des énergies renouvelables

En relève de solaire, de pompe à chaleur... ou de chaudière bois, la solution idéale, simple et pratique.

Les ATOUTS du confort :

• Régulation électronique modulante

Elle est gage d'un véritable comportement et gère les appels de puissance pour une température de départ d'eau parfaitement maintenue.

• Idéale en neuf comme en rénovation

Compacte et esthétique, sans combustible ni stockage, c'est la solution incontournable et économique. Elle est gage de sécurité selon le type d'installation et d'utilisation (associe en ENR, en résidence secondaire...).

Fixation murale - Corps de chauffe en fonte (modèle de 4 à 24 kW). - Corps de chauffe en acier (modèle de 24 à 120 kW). - Carrosserie en acier électrozingué revêtue d'époxy polyester blanc. - Thermoplongeurs en inox 316 L insensibles à la corrosion. Manomètre. - Aquastat de sécurité C (plancher chauffant) et aquastat.

de sécurité C (radiateurs).

Uniquement pour les modèles corps de chauffe en fonte :

Vase d'expansion 8 litres. - Circulateur 3 vitesses. - Soupape de sécurité.

Modèle c:

• Interrupteur Marche/Arrêt chauffage.
• Aquastat électromécanique pour un circuit de chauffage.

Modèle ma :

• Tableau de bord électronique complétant : le commutateur Marche/Arrêt chauffage, le réglage de l'aquastat et son affichage à led.
• Régulation électronique modulante pour un circuit de chauffage et un circuit eau chaude sanitaire pour ballon réchauffeur en option, avec option sonde eau chaude sanitaire. Pressostat manque d'eau.

Modèle ma confort + :

Mêmes caractéristiques que le modèle MA avec en plus :

• Réglage automatique de la température de l'eau de chauffage en fonction de la température extérieure par sonde fournie.
• Circuit Eau Chaude Sanitaire pour ballon réchauffeur en option par sonde fournie.

Coloris blanc

DIMENSIONS ET RÉFÉRENCES

Référence	Puisance (kW)	Etages de puissance	Corps de chauffe	Tension (v)	Largeur (mm)	Hauteur (mm)	Epaisseeur* (mm)	Poids (kg)
Modèle C
7100-6 AA	4 à 6	1	Fonte	Mono 230	405	280	620	38,0
7101-2 AA	6 à 12	2	Fonte	Mono 230	405	280	620	38,0
7101-8 AA	9 à 18	3	Fonte	Tri 400 + N	405	280	620	38,0
Modèle MA
7201-2 AA	6 à 12	4	Fonte	Mono 230	405	280	620	38,0
7201-8 AA	9 à 18	6	Fonte	Tri 400 + N	405	280	620	38,0
7202-4 AA	16 à 24	6	Fonte	Tri 400 + N	405	280	620	42,0
7203-6 AA	24 à 36	2	Acier	Tri 400 + N	460	280	740	34,0
7204-8 AA	36 à 48	2	Acier	Tri 400 + N	460	280	740	34,0
7207-2 AA	48 à 72	3	Acier	Tri 400 + N	460	280	740	38,0
7212-0 AA	96 à 120	5	Acier	Tri 400 + N	570	350	740	50,0
Modèle MA Confort+
7301-2 AA	6 à 12	4	Fonte	Mono 230	405	280	620	38,0
7301-2 TR	6 à 12	4	Fonte	Tri 400 + N	405	280	620	38,0
7301-8 AA	9 à 18	6	Fonte	Tri 400 + N	405	280	620	38,0

• Avec le dosseret, ajouter 22 mm à l'épaisseur.

Référence

Désignation

7800-1 AA

Thermostat d'ambiance sans horloge

7800-2 AA

Thermostat d'ambiance avec horloge

PROMOTELEC

Garantie 1 ans

Boîtier «MA et MA+

• Affichage de température eau de chauffage ou eau chaude sanitaire. Voyant de fonctionnement Été. Voyant de fonctionnement Hiver. • Augmentation/diminution de la température (ECS 6 ou chauffage 8). Voyant de fonctionnement. • Réglage de la température d'eau chaude sanitaire. • Affichage de la pression d'eau de chauffage (en bar). • Réglage de la température de chauffage. Marche / Arrêt chauffage. 10 • Choix du mode de fonctionnement (manuel ou automatique).

Boîtier «c

• Température d'eau. • Pression d'eau. Commutateur Marche/Arrêt. • Réglement de l'aquastat.

ISO 9001

VERSION 2000

Créateur de confort

Conçu, développé et fabriqué

dans nos usines en France.

Votre revendeur:
