Type de produit	Aérotherme (chauffage par air pulsé)
Marque / Modèle	APPLIMO / AEROTHERMES
Utilisation	Fixation murale ou au plafond, ou version mobile avec pack additionnel
Alimentation électrique	Mono 230 V ou Tri 230 V / Tri 400 V + N selon modèle
Puissance de chauffe	De 3 500 W à 24 000 W selon modèle
Débit d'air	De 272 m³/h à 2 310 m³/h selon modèle
Niveau sonore	De 48 dB à 56 dB selon modèle
Dimensions (L × H)	De 280 × 350 mm à 520 × 430 mm selon modèle
Matériau de la carrosserie	Acier électrozingué revêtu d'époxy polyester
Couleur	Blanc RAL 9002 (sauf modèle 3510-1AA : rouge)
Grille d'entrée	Grille de protection en entrée d'air
Grille de sortie	Grille alvéolée noire directionnelle
Résistance	Résistance blindée (bicolore)
Sécurité thermique	À réarmement automatique
Ventilation temporisée	Oui, intégrée
Raccordement électrique	Bornier de puissance et bornier de commande accessibles sous capot à charnière
Commande	Boîtier de commande mural ou intégré (réf. 4098-6 AA)
Accessoires	Pack mobile pour modèles 4028-1 à 4028-7 AA (réf. 4098-3/4/5 AA)
Indice de protection	IP 21 ou IP 24 selon modèle
Classe de protection	Classe I
Résistance aux chocs	IK 08
Entretien	Nettoyer les grilles avec un chiffon doux ; ne pas utiliser de produits abrasifs

FOIRE AUX QUESTIONS - AEROTHERMES APPLIMO

Quelle alimentation électrique est nécessaire pour l'aérotherme APPLIMO AEROTHERMES ?

L'alimentation dépend du modèle. Les modèles 4028-1 à 3 AA acceptent le Mono 230 V, le Tri 230 V ou le Tri 400 V+N. Les modèles 4028-4 à 7 AA nécessitent du Tri 400 V+N. Le mini-mobile 4027-1 AA fonctionne en Mono 230 V.

Comment raccorder l'aérotherme au réseau électrique ?

Ouvrez le capot à charnière pour accéder à la platine de connexion. Utilisez le bornier de puissance pour l'alimentation et le bornier de commande pour le pilotage (boîtier distant ou intégré). Suivez le schéma de raccordement fourni dans la notice.

Puis-je utiliser l'aérotherme en version mobile ?

Oui, pour les modèles 4028-1 à 4028-7 AA, vous pouvez ajouter un pack additionnel mobile (réf. 4098-3 à 4098-5 AA selon le modèle). Le mini-mobile 4027-1 AA est déjà portable.

Comment régler la température et la ventilation ?

L'appareil se commande via un boîtier de commande (réf. 4098-6 AA) qui peut être mural ou intégré. Il permet de régler la consigne de température et la vitesse de ventilation. La temporisation de ventilation est intégrée.

Quelle est la sécurité thermique de l'appareil ?

L'aérotherme est équipé d'une sécurité thermique à réarmement automatique. Si la température interne dépasse un seuil, l'appareil s'arrête puis redémarre automatiquement après refroidissement.

Comment nettoyer l'aérotherme ?

Débranchez l'appareil avant tout nettoyage. Nettoyez les grilles d'entrée et de sortie avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Pour l'intérieur, faites appel à un professionnel.

Quels sont les modèles disponibles et leurs puissances ?

La gamme comprend : mini-mobile 4027-1 AA (3500-2000 W), et fixes/mobiles 4028-1 AA (4500/3000 W), 4028-2 AA (6000/4000 W), 4028-3 AA (9000/6000 W), 4028-4 AA (12000/8000 W), 4028-5 AA (15000/10000 W), 4028-6 AA (18000/9000 W), 4028-7 AA (24000/12000 W). Consultez la notice pour le détail.

Puis commander l'appareil à distance ?

Oui, via le boîtier de commande mural ou intégré (réf. 4098-6 AA). Il se connecte au bornier de commande de l'aérotherme pour piloter la température et la ventilation à distance.

L'aérotherme peut-il être utilisé dans une pièce humide ?

Les modèles de la série 4028-1 à 4028-7 AA ont un indice de protection IP 24, ce qui les protège contre les projections d'eau. Ils conviennent à des locaux comme des ateliers ou entrepôts. Vérifiez les conditions d'installation dans la notice.

Que faire si l'appareil ne chauffe pas ?

Vérifiez l'alimentation électrique, le disjoncteur, et que le boîtier de commande est bien paramétré. Assurez-vous que la sécurité thermique ne s'est pas déclenchée (attendez le refroidissement). Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI AEROTHERMES APPLIMO

Fixes ou mobiles, avec ou sans boîtier de commande.

• Carrosserie en acier électrozingué revêtue d'époxy polyester.
• Résistance blindée.
• Grille de protection en entrée d'air et grille alvéolée noire directionnelle de sortie d'air.
• Sécurité thermique à réarmement automatique.
• Bornier de raccordement et relais de puissance intégrés.
• Ventilation temporisée.
• Carrosserie de coloris blanc mimétique (RAL 9002). Grille : anthracite.
• Modèle 3510-1AA : carrosserie de coloris rouge. Grille : anthracite.

Connexion facile à réaliser

Il suffit d'ouvrir le capot sur charriage pour accéder à la platine de connexion spacieuse, pratique et isolée du reste de l'appareil. - Un bornier de puissance permet d'alimenter l'appareil en Tri 400V + N, Tri 230V ou Mono 230V selon notre besoin. - Un bornier de commande permet de piloter l'appareil à partir d'un boîtier de commande distant ou intégré dans l'appareil.

Référence	Puisance	Débit	Niveau sonore	Δt*	Largeur	Hauteur
	(W)	(m3/h)	(dB)	(°C)	(mm)	(mm)
Mini-mobile
4027-1 AA	3500-2000	272	-	38	280	350
Aérothermes mobiles/fixes
4028-1 AA	4500/3000	540	48	25	420	330
4028-2 AA	6000/4000	660	49	25	420	330
4028-3 AA	9000/6000	1000	50	27	469	380
4028-4 AA	12000/8000	1200/930	53/50	29/25	470	380
4028-5 AA	15000/10000	1200/930	53/50	37/32	469	380
4028-6 AA	18000/9000	1650/1200	55/52	32/22	520	430
4028-7 AA	24000/12000	2310/1600	56/53	31/22	520	430
Boîtier de commande
4098-6 AA	Boîtier de commande mural ou intégré

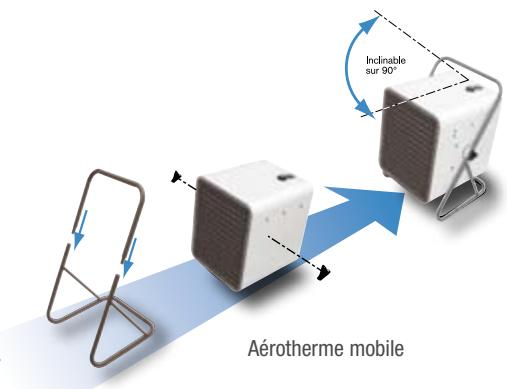

Pack additionnel mobile pour aérotherme
4098-3 AA	Pack mobile pour références 4028-1 AA et 4028-2 AA
4098-4 AA	Pack mobile pour références 4028-3 AA et 4028-5 AA
4098-5 AA	Pack mobile pour références 4028-6 AA et 4028-7 AA

Aérotherme portable

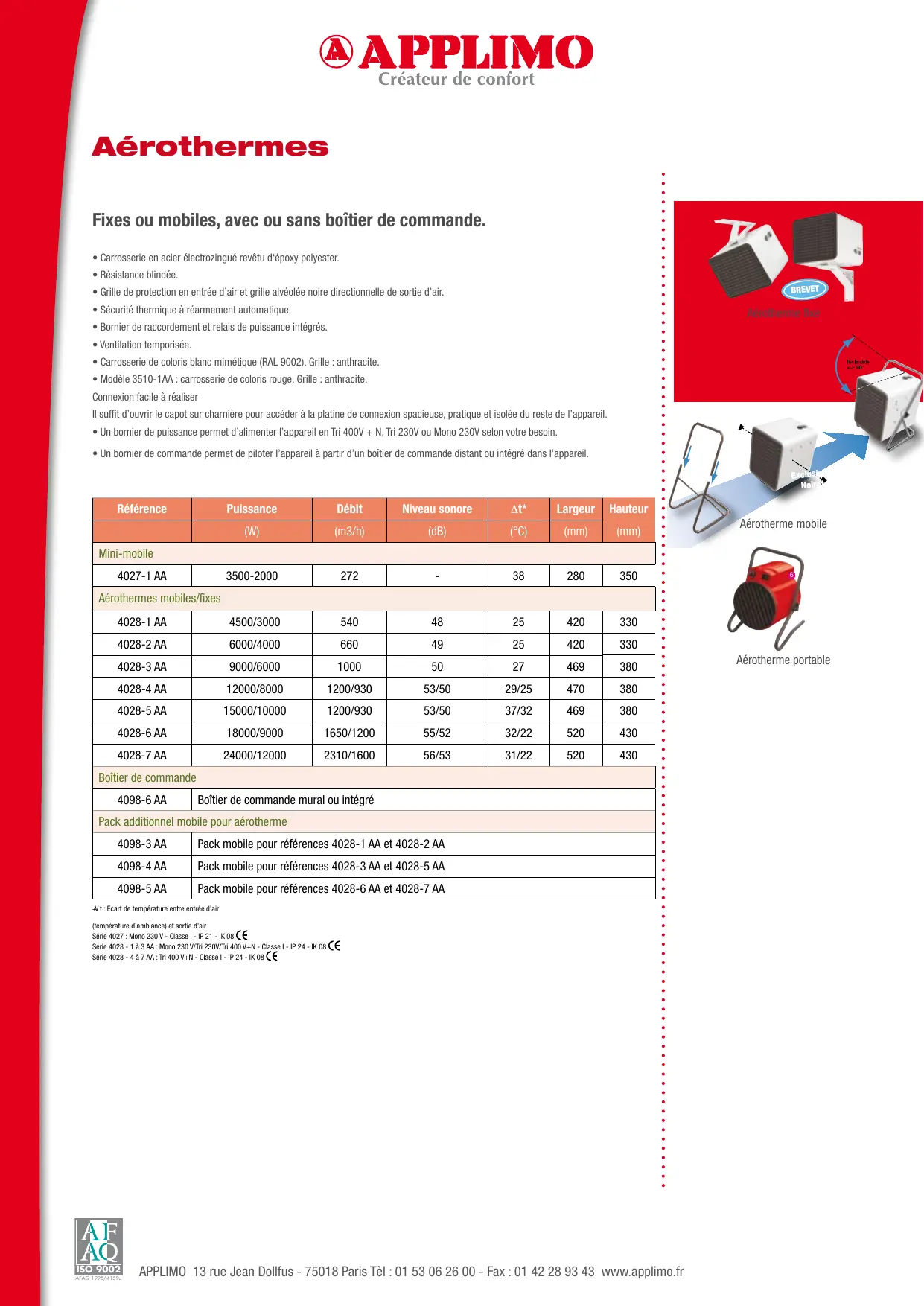

Aérothermes

Fixes ou mobiles, avec ou sans boîtier de commande.

Des avantages

• la grille est étudiée pour un meilleur flux d'air,
• un pack additionnel pour transformer l'acrotère en modèle mobile,
• un boîtier de commande universel à toute la gamme.

Caractéristiques techniques

• Carrosserie en acier électrozingué revêtu d'époxy polyester.
• Résistance bicolore.
• Grille de protection en entrée d'air et grille alvéolée noire directionnelle de sortie d'air.
• Sécurité thermique à réarmement automatique.
• Borne de raccordement et relais de puissance intégrés.
• Ventilation temporisée.
• Carrosserie de coloris blanc mimétique (RAL 9002). Grille : anthracite.
• Modèle 3510-1AA : carrosserie de coloris rouge. Grille : anthracite.

Connexion facile à réaliser

Il suffit d'ouvrir le capot sur charnière pour accéder à la platine de connexion spacieuse, pratique et isolée du reste de l'appareil. - Un bornier de puissance permet d'alimenter l'appareil en Tri 400V + N Tri 230V ou Mono 230V selon votre besoin. - Un bornier de commande permet de piloter l'appareil à partir d'un boîtier de commande distant ou intégré dans l'appareil.

Référence	Puissance	Débit	Niveau sonore	Δt*	Largeur	Hauteur
	(W)	(m3/h)	(dB)	(°C)	(mm)	(mm)
Mini-mobile
4027-1 AA	3500-2000	272	-	38	280	350
Aérothermes mobiles/fixes
4028-1 AA	4500/3000	540	48	25	420	330
4028-2 AA	6000/4000	660	49	25	420	330
4028-3 AA	9000/6000	1000	50	27	469	380
4028-4 AA	12000/8000	1200/930	53/50	29/25	470	380
4028-5 AA	15000/10000	1200/930	53/50	37/32	469	380
4028-6 AA	18000/9000	1650/1200	55/52	32/22	520	430
4028-7 AA	24000/12000	2310/1600	56/53	31/22	520	430
Boîtier de commande
4098-6 AA	Boîtier de commande mural ou intégré
Pack additionnel mobile pour aérotherme
4098-3 AA	Pack mobile pour références 4028-1 AA et 4028-2 AA
4098-4 AA	Pack mobile pour références 4028-3 AA et 4028-5 AA
4098-5 AA	Pack mobile pour références 4028-6 AA et 4028-7 AA

• Vt : Écart de température entre entrée d'air (température d'ambiance) et sortie d'air. Serie 4027 : Mono 230 V - Classe I - IP 21 - IK 08 Série 4028-1 à 3 AA : Mono 230 V/Tri 230V/Tri 400 V+N - Classe I - IP 24 - IK 08 CE

Serie 4028-4 à 7 AA: Tri 400V+N - Classe I-IP 24-IK 08 CE

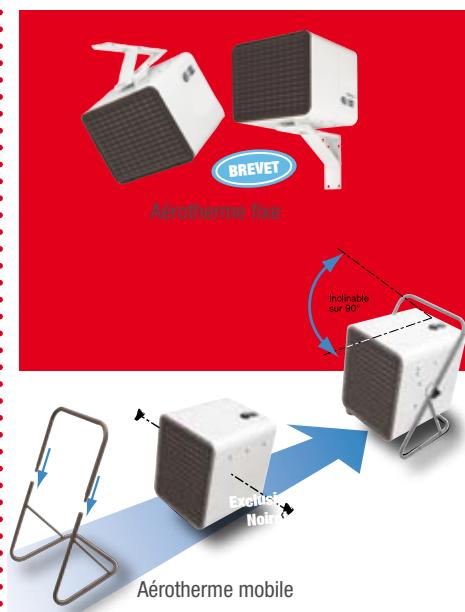

Aérotherme fixe

Aérotherme portable
