Type de produit	Pompe à chaleur eau glycolée/eau pour chauffage et production d'eau chaude sanitaire
Marque	STIEBEL ELTRON
Modèle	WPF 66
Puissance thermique (B0/W35)	69 kW
COP (B0/W35)	4,8
Température de départ max.	60 °C
Fluide frigorigène	R410A
Dimensions (H × L × P)	1 154 × 1 242 × 860 mm
Poids	655 kg
Plage d'utilisation (température extérieure)	-5 à +20 °C
Puissance sonore	Très silencieux (valeur non spécifiée, fonctionnement à faibles émissions sonores)
Alimentation électrique	Triphasé 400 V (à confirmer selon installation)
Régimes de puissance	5 régimes (appareil autonome)
Extension possible	Jusqu'à 400 kW en cascade (6 modules)
Fonctions principales	Chauffage et production d'eau chaude sanitaire, télé-surveillance PC, télédiagnostic optionnel
Entretien et nettoyage	Maintenance réduite ; faire vérifier annuellement par un professionnel
Sécurité	Protection contre le gel, pressostat, soupape de sécurité (conforme normes en vigueur)
Pièces détachées / réparabilité	Pièces disponibles via réseau SAV STIEBEL ELTRON ; appareil conçu pour une excellente maintenabilité
Garantie	Jusqu'à 7 ans avec pack Confort Plus
Service après-vente	Propre service après-vente avec possibilité d'urgence 24h/24 et télémaintenance
Installation	Montage intérieur ou extérieur abrité ; possibilité d'empilage pour gain de place

FOIRE AUX QUESTIONS - WPF 66 STIEBEL ELTRON

Quelle est la puissance de la pompe à chaleur WPF 66 ?

La WPF 66 offre une puissance thermique de 69 kW (conditions B0/W35). En cascade, jusqu'à 400 kW avec six modules.

Quel fluide frigorigène utilise la WPF 66 ?

Le fluide frigorigène est le R410A, un réfrigérant courant pour les pompes à chaleur.

Quelles sont les dimensions et le poids de l'appareil ?

Les dimensions sont de 1 154 mm (H) x 1 242 mm (L) x 860 mm (P). Le poids est de 655 kg.

Peut-on installer la pompe à chaleur en extérieur ?

Oui, la WPF 66 peut être installée en extérieur, à condition d'être protégée des intempéries (par exemple, sous un auvent).

Comment se fait l'entretien de la pompe à chaleur ?

L'entretien est minimal. Il est recommandé de faire vérifier l'installation une fois par an par un professionnel agréé.

La WPF 66 peut-elle produire de l'eau chaude sanitaire ?

Oui, cette pompe à chaleur est conçue pour le chauffage et la production d'eau chaude sanitaire (ECS) via un ballon tampon ou un échangeur.

Quelle est la température de départ maximale ?

La température de départ peut atteindre 60 °C, suffisante pour la plupart des radiateurs et planchers chauffants.

Est-il possible de surveiller la pompe à chaleur à distance ?

Oui, la WPF 66 permet la télé-surveillance sur PC et, en option, le télédiagnostic via le pack Confort Plus.

Quelle est la puissance sonore de l'appareil ?

Le fonctionnement est très silencieux, avec des émissions sonores extrêmement faibles. Les valeurs exactes sont à vérifier dans la notice technique.

Que faire en cas de panne ou de dysfonctionnement ?

Contactez le service après-vente STIEBEL ELTRON qui propose une intervention d'urgence 24h/24 et une télémaintenance pour un diagnostic rapide.

MODE D'EMPLOI WPF 66 STIEBEL ELTRON

POMPE À CHALEUR EAU GLYCOLÉE | EAU POUR L'IMMOBILIER DE STIEBEL ELTRON

STIEBEL ELTRON

Profiter de l'energie renouvelable en grandes POMPES.

Les pompes à chaleur offrent une excellente possibilité de baisser drastiquement les coûts de production de chaleur. Et cela, non seulement dans l'immobilier privé mais aussi pour les immeubles et les bâtiments professionnels, VOIRE même les constructions à applications industrielles. Avec notre compétence de 30 ans dans le domaine des pompes à chaleur, nous vous assistons dans la mise en œuvre d'installations complexes pour que vous n'ayez qu'un seul interlocuteur, de la planification à la mise en service en passant par les forages de capteurs: STIEBEL ELTRON.

Faire preuve de grandeur | STIEBEL ELTRON propose avec la technologie des pompes à chaleur la plus moderne, l'assortiment le plus large actuellement permettant de récolter les fruits de la nature en matière d'énergie respectueuse de l'environnement. La série WPF arrondit notre programme en haut de gamme. La pompe à chaleur eau glycolée eau offre non seulement une capacité de puissance jusqu'à 66kW. Elle peut également atteindre, par extension modulaire, une puissance de 400kW en montage en cascade. Nous allions notre technique éprouvée en pratique à un service de première classe en qualité de prestataire de services convaincu.

POMPES À CHALEUR EAU GLYCOLÉE | EAU WPF

PUISSANCES OFFERTES	Modules individuels aux puissances de 20 kW, 27 kW, 40 kW, 52 kW et 66 kW
PUISSANCE MAXIMALE	Jusqu'à 400 kW avec six modules montés en cascade
RENTABILITÉ	Coefficient de performance jusqu'à 4,9 kWh (1 kWh de courant fournit jusqu'à 4,9 kWh de chaleur)
QUALITÉ	Fiabilité extrête, robuste et pratique d'entretien
PUISSANCE SONORE	Fonctionnement très silencieux, émissions sonores extrêment faibles
MISE EN PLACE	Possibilité de montage extérieur protégé des intempéries sans problème
ENCOMBREMENT	La WPF peut s'empiler en cas d'étroitesse de l'emplacement
EN RÉSUMÉ	L'essence même de la technologie la plus moderne en chauffage

Technologie aux EFFETS profonds.

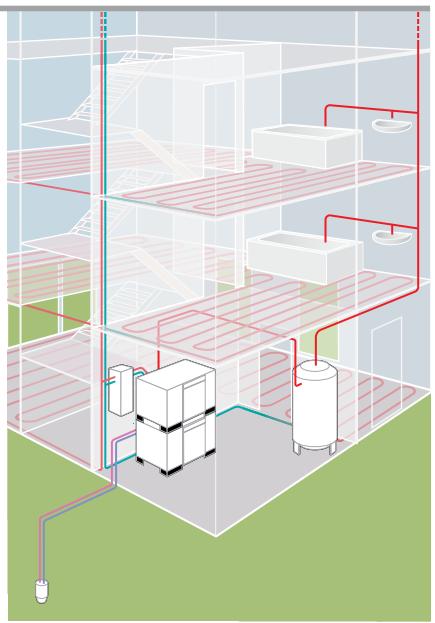

Gagner du terrain avec des idées de force | Les pompes à chaleur eau glycolée | eau tirent leur énergie des profondeurs de la terre. Selon les besoins en chaleur, un nombre plus ou moins grand de sondes est enfoncée dans le sol dans différents trous de forage. Comme en ces profondeurs régne toute l'année une température relativement constante, le sol se laisse aménager sans problème en source d'énergie fiable. Même les sols rocheux ne font aucun problème particulier. Un fluide caloporteur véhicule alors la chaleur des profondeurs de la terre à la pompe à chaleur par l'intermédiaire de sondes. L'installation fournit de manière fiable la chaleur nécessaire aux grands immeubles par ce raccordement également.

Un concept d'enveloppe optimisé du point de vue nuisances sonores

Appareil autonome avec 5 régimes de puissance

Grande fiabilité de l'installation grâce au concept en cascade jusqu'à 400 kW

Température de départ jusqu'à 60°C

Gain de place par empilage

Possibilité de télé-surveillance sur PC

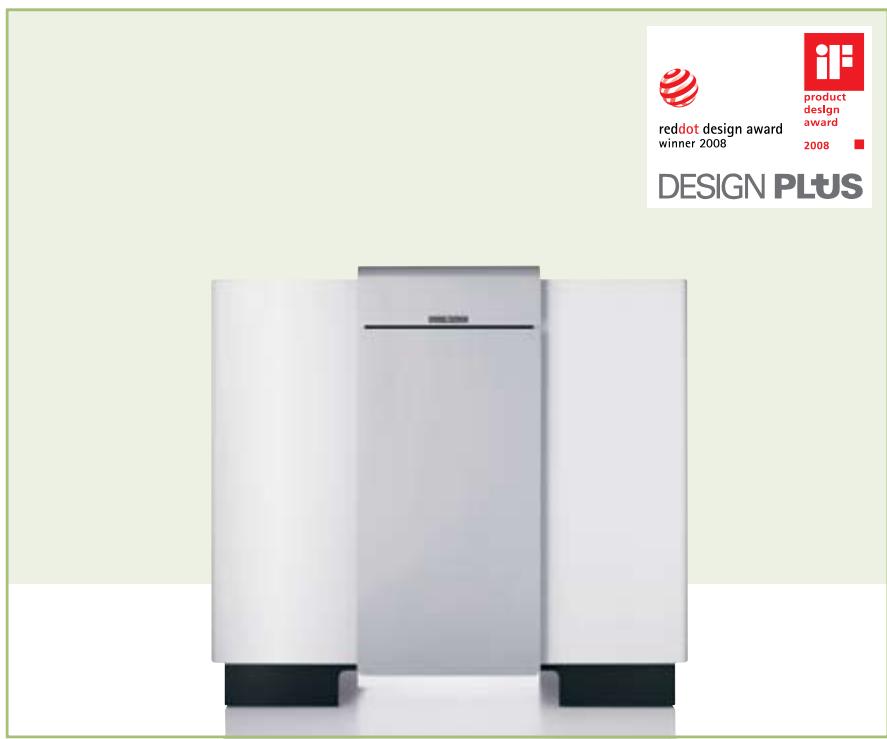

Design fonctionnel prime à plusieurs reprises

APERÇU DES DONNÉES TECHNIQUES

Liminé d'utilisation WQA (°C)

Température de départ max. (°C)

Fluide frigorégène

Capacité thermique* pour B0 / W35 (kW)

Coefficient de puissance* pour B0 / W35 (€)

Dimensions H×L×P (mm)

Poids (kg)

WPF 20	WPF 27	WPF 40	WPF 52	WPF 66
-5 à +20	-5 à +20	-5 à +20	-5 à +20	-5 à +20
+60	+60	+60	+60	+60
R410A	R410A	R410A	R410A	R410A
21,9	29,7	45,7	55,8	69
4,8	4,9	4,9	4,8	4,8
1.154x1.242x860	1.154x1.242x860	1.154x1.242x860	1.154x1.242x860	1.154x1.242x860
345	367	415	539	655

POMPES à chaleur: une technologie de chauffage.

De l'énergie sur laquelle on peut compter. Une pompe à chaleur représente un investissement qui se montre payant relativement à court terme. En effet, en comparaison avec les installations de chauffage conventionnelles, cette technologie fait économiser pour ainsi dire la moitié des frais de chauffage. La pompe à chaleur fournit un argument de poids, rundout pour les immeubles industriels de grande taille : elle abaisse les frais d'exploitation courants. Pour cette raison, les grandes installations à pompes à chaleur sont prédestinées à une utilisation en continu dans les bureaux, les BATIMENTS publics, les

hôpitaux et les institutions de même genre. Et même les frais de maintenance faibles rendent la décision facilement payante. Comme les pompes à chaleur fonctionnent sans émission, elles ne sont pas soumises aux directives en matière de prévention des incendies et de la protection de l'air. Enfin, comme l'installation d'une pompe à chaleur est subventionnée par l'état, cette technologie de chauffage innovatrice constitue un investissement solide dans le domaine des énergies renouvelables.

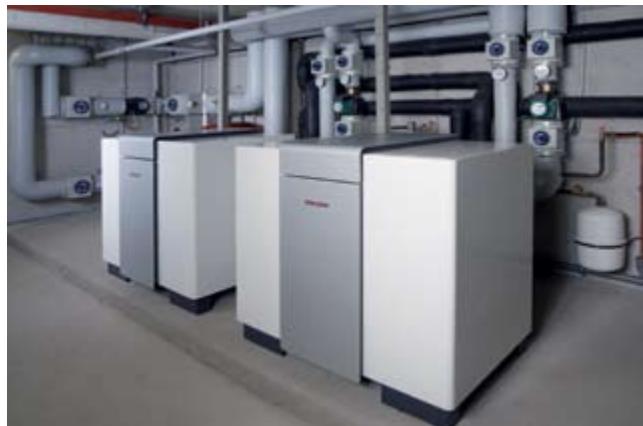

Domaines d'utilisation

Bâtiments industriels, bureaux, immeubles publics

Industrie

Hôts, immeubles

Hôpitaux

Récupération de la chaleur perdue, chauffage urbain

Des entreprises qui montrent l'exemple

Technologie enne societe | De nombreuses entreprises de renom misent sur la technologie innovatrice des pompes à chaleur de STIEBEL ELTRON. Et en grandes pompes même. Vous trouvez dans le tableau ci-dessous une liste intéressante des derniers projets ou

dont montés actuellement des installations à grande capacité. Un niveau d'efficacité énergétique élevée devient un facteur de plus en plus important pour l'immobilier industriel.

Référence

Caisse d'épargne Krefeld (Allemagne)

bâtiment administratif, Fa. J. Guest, Bielefeld (Allemagne)

13 appartements pour personnes âgées, Bottrop (Allemagne)

complexe d'habitation, Klaus (Autriche)

Immeuble avec piscine, Oberwil-Lieli (Suisse)

Petit collectif, Ennenda (Suisse)

Surface utile chauffée

8.000 m² env.

1.500m² env.

2.000 m²

867m²

300m² env.

500m² env.

Puissance PAC installée

400 kW env.

50 kW env.

105 kW env.

40kWenv.

40kWenv.

20 kW env.

Appareils installés

6xWPF66

1xWPF52

2xWPF52

1xWPF40

1xWPF40

1xWPF20

Un service parfait tout en un | STIEBEL ELTRON ne fournit pas seulement la technique la plus raffinée en pompes à chaleur mais dispose aussi d'une expérience de 30 ans dans les domaines de la planification et de la réalisation de projets exigeants. Notre propre service de planification vous aidera à mettre votre projet en œuvre à l'aide d'une analyse réalisée sur place. Nos experts planifient tous les détails et se chargent du parfait fonctionnement de toute la technique pendant des dizaines d'années.

Un savoir fondé | Nous vous recommandons des partenaires professionnelles qualifiées aux connaissances très approfondies, spécialistes des forages pour capteurs. Ils proposent leurs services depuis la procédure de permis requise jusqu'au raccordement professionnel et remplissage du forage en passant par l'exécution de tous les puits de forage selon un devis calculé au plus juste. Profitez du savoir spécifique d'une entreprise partenaire de renom. Car c'est seulement avec un forage et un remplissage correctement exécutés que votre installation de pompe à chaleur apportera sa pleine performance sur toute sa durée de vie.

Notre philosophie, le service après-vente | Achever d'installer un chauffage avec pompe à chaleur ne signifie pas pour nous la conclusion d'un projet. C'est au contraire le début de longues relations réussies avec notre client. Car nous assurons à nos clients un fonctionnement durable et sans problème de toute l'installation par nos garanties de longue durée et notre propre service après-vente. Avec même sur demande un service d'urgence 24h/24h ou une télémaintenance en ligne en option. Car finally, vous n'avez pas fait le choix de n'importe quel fournisseur mais vous avez opté pour la technique la plus raffinée et le parfait service de STIEBEL ELTRON.

Un service parfait tout en un

Plus de 30 ans d'expérience pratique dans les domaines de la conception et de l'implantation d'installations à pompes à chaleur

Un propre service de planification se glorifiant d'une longue expérience de projets

Des entreprises partenaires certifiées pour le forage des capteurs

Un propre service après-vente omniprésent

Un service d'urgence sur demande 24h/24h

Des paquets Confort Plus personnalisés avec garantie jusqu'à 7 ans

Un paquet Confort Plus innovateur « Télédiagnostic »

Mise en relation avec des partenaires contractants
