ONDA1440 - Hotte de cuisine FALMEC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ONDA1440 FALMEC au format PDF.
| Type de produit | Hotte de cuisine |
|---|---|
| Caractéristiques techniques principales | Extraction à recirculation ou évacuation, moteur puissant, éclairage LED intégré |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Dimensions approximatives | Largeur : 144 cm, Profondeur : 40 cm, Hauteur : 20 cm |
| Poids | Environ 20 kg |
| Compatibilités | Compatible avec les cuisines modernes, installation murale |
| Type de filtre | Filtres à charbon et filtres métalliques lavables |
| Puissance d'aspiration | Jusqu'à 800 m³/h |
| Fonctions principales | Extraction des fumées, réduction des odeurs, éclairage de la zone de cuisson |
| Entretien et nettoyage | Filtres lavables en machine, nettoyage régulier de la surface extérieure |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service client Falmec |
| Sécurité | Protection contre les surcharges, conforme aux normes de sécurité électrique |
| Informations générales utiles | Design moderne, garantie de 2 ans, installation recommandée par un professionnel |
FOIRE AUX QUESTIONS - ONDA1440 FALMEC
Téléchargez la notice de votre Hotte de cuisine au format PDF gratuitement ! Retrouvez votre notice ONDA1440 - FALMEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ONDA1440 de la marque FALMEC.
MODE D'EMPLOI ONDA1440 FALMEC

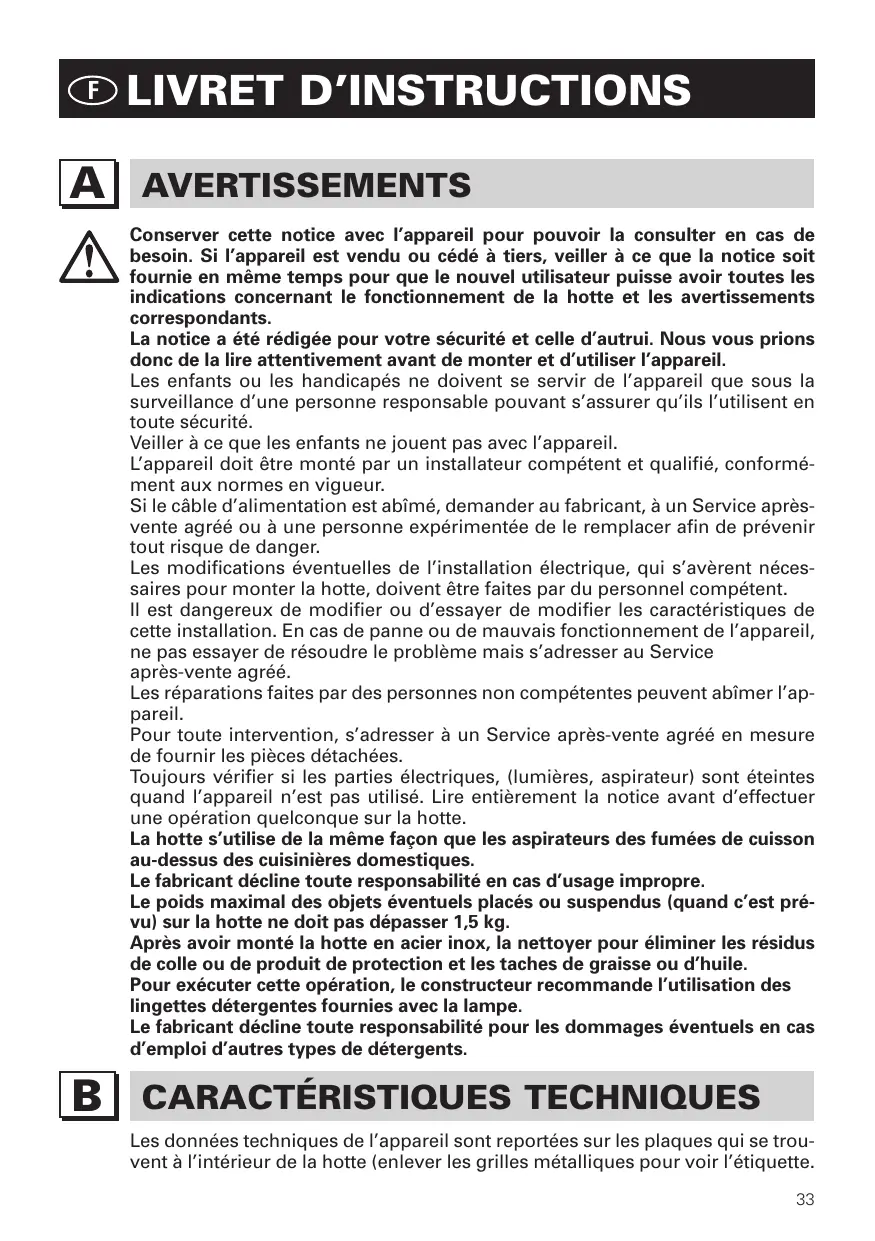

Vous venez d'acheter une hotte haut de gamme. Pour en tirer les performances les mêilles veuilles zire avec attention le mode d'emploi et la maintenance que vous trouvez dans ce manuel ; pour commander les filtres de rechange au carbone actif veuilles chez vous servir du coupon annexe à la couverture.
Enhorabuena Senora/Señor!
Conserver cette notice avec l'appareil pour pouvoir la consulter en cas de besoin. Si l'appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utiliser puisse avoir toutes les indications concernant le fonctionnement de la hotte et les averisations correspondants.
La notice a été rédigée pour votre sécurité et celle d'autrui. Nous vous prions donc de la lire attentivement avant de monter et d'utiliser l'appareil.
Les enfants ou les handicapés ne doivent se servir de l'appareil que sous la surveillance d'une personne responsable pouvant s'assurer qu'ils l'utilisent en toute sécurité.
Veiller à ce que les enfants ne jouent pas avec l'appareil.
L'appareil doit être monté par un installateur compétent et qualifié, conformément aux normes en vigueur.
Si le cable d'alimentation est abimé, demander au fabricant, à un Service après ventse agréé ou à une personne experimentée de le replacer afin de prévenir tout risque de danger.
Les modifications eventuelles de l'installation électrique, qui s'avertent nécessaires pour monter la hotte, doivent être faites par du personnel compétent.
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cette installation. En cas de panne ou de mauvais fonctionnement de l'appareil, ne pas essayer de résoudre le problème mais s'adresser au Service après-vente/agréé.
Les réparations faites par des personnes non compétentes peuvent abîmer l'appareil.
Pour toute intervention, s'adresser à un Service après-vente agréé en mesure de fournir les pieces détachées.
Toujours vérifier si les parties électriques, (lumières, aspirateur) sont étées quand l'appareil n'est pas utilisé. Lire entièrement la notice avant d'effectuer une opération quelconque sur la hotte.
La hotte s'utilise de la même façon que les aspirateurs des fumées de cuisson au-dessus des cusinières domestiques.
Le fabricant decline toute responsabilité en cas d'usage improuvre.
Le poids maximal des objets éventuels places ou suspendus (quand c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.
Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches deGRAisse ou d'huile.
Pour exécuter cette opération, le constructeur recommande l'utilisation des lingettes détergentes fournies avec la lampe.
Le fabricant decline toute responsabilité pour les dommages éventuels en cas d'emploi d'autres types de détergents.
CHARACTERISTIQUES TECHNIQUES
Les données techniques de l'appareil sont reportées sur les plaques qui se trouvent à l'intérieur de la hotte (enlever les grilles métalliques pour voir l'étiquette.
(partie réservée au personnel qualifié pour le montage de la hotte)
Distance minimale: distance entre la surface de support des casseroles sur la table de cuisson et la partie la plus BASSE de la hotte. Quand la hotte est placée au-dessus d'un appeareil à gaz, cette distance doit être d'au moins 65 cm (voir figure C1). Si la notice de l'appareil à gaz indique une distance supérieure, il faut en tener compte.
Dans la version aspirante, le tuyau de sortie des fumées doit avoir un diamètre non inférieur à celui du raccord de la hotte.
Le tuyau doit être légèrement incliné (environ 10% ) vers le haut dans la partie à l'horizontal pour acheminer l'air à l'extérieur du local.
Réduire le plus possible les coudes, vérifier si les tuyaux ont la longueur minimale indispensable.
Respecter les normes en vigueur sur l'évacuation de l'air à l'extérieur.
Si la hotte fonctionne en même temps que d'autres apparèils alimentés au gaz ou avec d'autres combustibles (chaudières, poèles, cheminées, etc.), s'assurer que le local où a lieu l'aspiration des fumées est bien aéré, conformément aux normes en vigueur.
Instructions de montage: voir section «O» de la présente notice.
BRANCHEMENT ÉLECTRIQUE
(partie réservée au personnel qualifié pour le branchement)
ATTENTION!
Toujours débrancher l'appareil avant de faire une opération quelconque à l'intérieur de la hotte.
S'assurer qu'aucun fil n'est débranché ou coupé ; si c'est le cas, contacter le Service après-vente le plus proche.
S'adresser à du personnel qualifié pour le branchement électrique.
Les branchements doivent être effectuels conformément aux dispositions de loi en vigueur. Vérifier si le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir plaque des caractéristiques techniques au point B).
Certains apparéils peuvent être munis d'un cable sans fiche; la fiche à utiliser doit dans ce cas être de type «standardisé» en tenant compte que:
- le fil jaune-vert doit être utilisé pour la mise à la terre;
- le fil bleu doit être utilisé pour le neutre;
- le fil marron doit être utilisé pour la phase, le cable ne doit pas être en contact avec les parties chaudes ayant une température supérieure à 70^ ;
- monter une fiche adaptée à la charge sur le cable d'alimentation et la brancher à une fiche de sécurité appropriée.
Si un apparéil fixe n'est pas muni d'un cable d'alimentation et d'une fiche, ou d'un autre dispositif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent être prévus dans le réseau d'alimentation, conformément aux règles d'installation.
Le cable de terre jaune/vert ne doit pas etre interrompu par l'interrupteur.
Avant de brancher l'appareil, vérifier si:
- la tension d'alimentation correspond à celle indiquée sur la plaque caractéristiques techniques;
-
la prise de terre est correcte et fonctionnelle:
-
le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur;
- la prise ou l'interrupteur omnipolaire sont faciles à atteindre lorsque l'appareil est monté.
Le fabricant decline toute responsabilité si les normes de sécurité ne sont pas respectées.
HOTTE VERSION À ÉVACUATION EXTÉRIEURE (aspirante)
Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l'extérieur par un tuyau d'évacuation.
Le convoyeur d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure.
Il faut enlever les filtres au charbon actif s'ils sont prévus; pour les extraire, voir les instructions reportées au point F.
Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisé en même temps que d'autres apparèils qui fonctionnent au gaz ou avec d'autres combustibles.
Indication spécifique pour l'Allemagne:
Quand la hotte fonctionne en même temps que des appareils alimentés avec de l'énergie autre que cette électricque, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar).
HOTTE VERSION À RECYCLAGE D'AIR (filtrante)
Dans cette version, l'air passé à travers les filtres au charbon actif pour être purifié et recyclé dans la cuisine.
Vérifier si les filtrés au charbon actif sont montés sur le moteur, si ce n'est pas le cas, les monter comme indiqué au point H.
Lorsque la hotte est en modalité de filtrage enlevez la soupape de non return placée sur le raccordement du moteur en sortie.
Pour que le rendement soit optimal, il est conseilé d'utiliser la troisième vitesse en présence d'odeurs fortes et de vapeurs, la deuxième vitesse dans des conditions normales et la première vitesse pourmaintenir l'air propre en consommant peu d'énergie électrique. Il est conseilé d'allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu'à ce que les odeurs aient disparu.
FONCTIONNEMENT

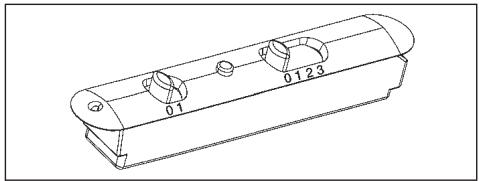

1. COMMANDE À 2 TOUCHES
LUMIÈRE - Interrupteur A
Position 0 : la lumière est toujours éteinte.
Position 1: la lumière est toujours allumée.
VITESSE - Interrupteur B
Il permet d'allumer l'appareil et de regler la vitesse du moteur, de 1 à 3
selon les versions ou à l'aide d'un variateur continu de vitesse.
VOYANT-C
Voyant indiquant que le moteur fonctionne.

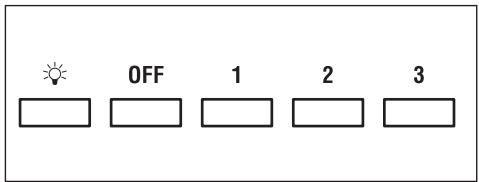

2. BOITIER DE COMMANDE À 5 TOUCHES
LUMIÈRE - Bouton
ON/OFF LUMIÈRE
MOTEUR - Bouton 1, 2, 3, OFF
1: fait demarrer le moteur à la vitesse minimale
2: fait demarrer le moteur à la vitesse moyenne
3: fait démarrer le moteur à la vitesse maximale
OFF: éteint le moteur

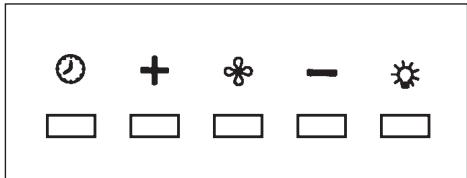

3. BOITIER DE COMMANDE ÉLECTRONIQUE
Bouton lumière
- ON: lumière allumée (bouton allumé);
- OFF: lumière éteinte;
Bouton -
Cette touche permet de réduire la vitesse du moteur.
Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui s'allume, à l'exclusion duvoyant lumière et de la minuterie.
Bouton +
Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui s'allume, à l'exclusion duvoyant lumière et de la minuterie.
(Dans la version à 4 vitesses, la touche + a une lumière qui clignote.
La 4e vitesse (ou vitesse intensive) est temporisée et le moteur passse automatiquement à la 3e vitesse au bout d'environ 15 minutes).
Bouton mode
Fonction: marche et arrêt du moteur de la hotte.
La fonction vitesse désirée permet demettre le moteur en marche à la dernière vitesse selectionnée avant l'arrêt.
En option: version avec télécommande (disponible uniquement sur certaines versions).
AVERTISSEMENTS:
Placer l'appareil loin de sources d'ondes electromagnétiques pouvant
interférer avec l'électronique de la hotte.
Distance maximale de fonctionnement 5 metres. Cette distance peut varier en fonction des interférences electromagnétiques d'autres apparèils.
Bouton lumière de la télécommande : on/off lumière.
Bouton - et + réduction/augmentation de la vitesse (pourmettre le moteur en marche, appuyer indifféremment sur la touche ^+ ou sur la touche-.
Bouton minuterie : voir instructions ci-dessous.
Bouton minuterie et saturation des filtres
- Cette fonction permet d'éteindre automatiquement la hotte au bout de 15 minutes de fonctionnement à la vitesse régée précédemment (bouton avec lumière clignotante).
- Au bout d'environ 30 heures de fonctionnement, le bouton propose le lavage des filtres métalliques (il devient rouge).
Pour désactiver l'alarme, appuyer sur le bouton minuterie pendant quelques secondes jusqu'à ce que la lumière rouge s'éteigne.
Éteindre ensuite la hotte et la rallumer pour voir si l'alarme a disparu.
FILTRES INSTRUCTIONS POUR LES ENLEVER ET LES REMPLACER

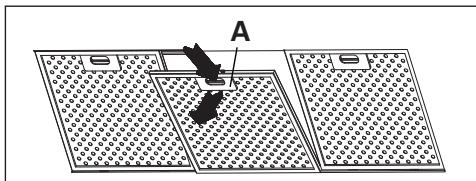

1. Filtres METALLIQUES
Pour extraire le filtrtre métallique anti-graisse, il suffit d'agir sur la poignée. A jusqu'à ce qu'il sorte du rail avant, l'incliner alors légèrement vers le bas et le faire partager du rail arrêté. Proceder de la même façon pour le remonter mais en sens inverse.
Hotte avec panneau pour aspiration perimetrale:
- Ouvrir le panneau (cf. fig. 1). Pour-retirer le filtrtre métallique anti-graisses, actionner la poignée A.

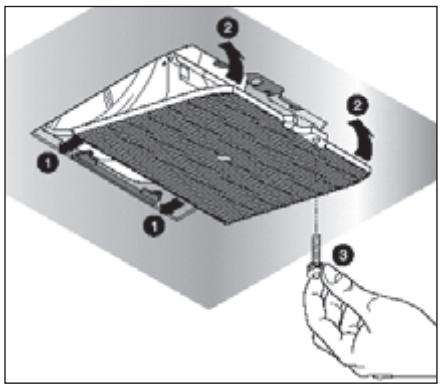

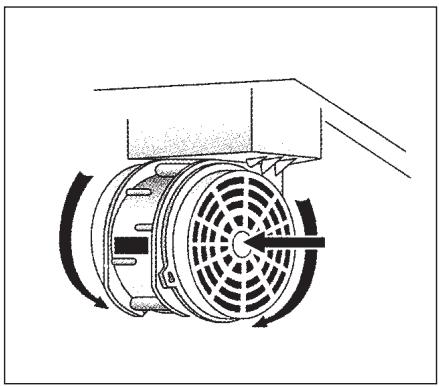

2. FILTRES AU CHARBON ACTIF
Proceder comme suit pour remplancer les filtres au charbon actif: enlever les filtres métalliques comme indiqué plus haut, ce qui permet d'acceder facilement aux deux filtres qui sont accrochés sur le côte droit et gauche du convoyeur.
Pour le montage/remplacement, voir la figure.
S'il s'agit d'une hotte avec logement pour le moteur, le filtre se trouve dans la partie inférieure de ce dernier. Pour le montage remplacement, voir la figure.
Pour commander les nouveaux filtres à charbon s'adresser au distributeur/ revendeur.
UNIQUEMENT POUR L'ITALIE: Télécharger le bon de commande du filtré en question sur le site: www.falmec.com (y accéder par le menu déroulant d'assistance).
3. PANNEAU REMOVIBILE
Suivez les instructions sur l'image. H3 pour enlever le panneau.
ÉCLAIRAGE MONTAGE ET REMPLACEMENT

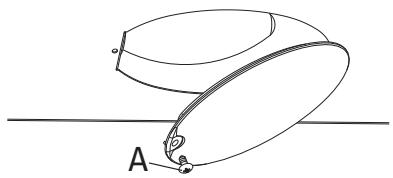

1. PLAFONNIER
Pour remplacer I'ampoule:
a) S'assurer que l'appareil est débranché.
b) Dévisser la vis de soutien A.
c) Remplacer l'ampoule par une du même modèle que celle originale (max. 25 W, voir indication à proximé de l'ampoule).
ATTENTION! Les ampôules ayant une forme et un débit autre que celle originale pourrait abimer sérieusement le logement de l'ampôule.

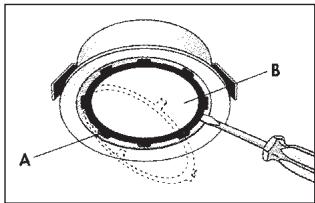

2. SPOT
Procedure comme suit pour remplaner l'ampoule ("Round halogen light"):
a) S'assurer que l'appareil est débranché.
b) Enlever l'anneau A qui soutient le verre en faisant levier avec un tournevis.
c) Enlever le verre B pour acceder au logement de l'ampoule.
d) Remplacer l'ampoule par une ampoule analogue (halogène max. 20 W, 12 Volt douille G4).
e) Remonter le verre de protection B en le fixant avec l'anneau A prévu à cet effet.
Round halogen light

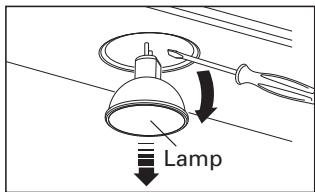

Pour remplacer la lampe "Dicroic lamp":
a) S'assurer que l'appareil est bien débranché du réseau électrique.
b) Enlever la lampe en utilisant un tournevis (voir figure)
c) Remplacer la lampe par une lampe similaire (dichroique max. 20 W, 12 Volt).
Dicroic spot
Pour remplacer la lampe du "Square halogen light":
a) S'assurer que l'appareil est bien débranché du réseau électrique.
b) Ouvrir complètement le panneau jusqu'à un angle de 90^ (voir figure) en appuyant sur PUSH
c) Remplacer la lampe par une lampe similaire (halogène max. 20 W, 12 Volt culot G4).
d) Refermer le panneau. Si le panneau ne se referte pas correctement, repeter l'opération du point b.
3. LAMPE FLUORESCENTE (partie destinée à un personnel qualifié)
Remplacement du tube fluorescent:
a) Débrancher l'appareil du réseau d'alimentation;
b) Enlever l'éventuel panneau en acier en devissant les vis de fixation. Extraire le tube fluorescent en le faisant tourner de 90^ , et le replacer par un tube représentant des caractéristiques analogues (8W-13W-21W-28W suivant le modele):
c) Rebrancher l'appareil au réseau d'alimentation.
1. Filtres ANTI-GRAISSE METALLIQUES
Ils servent à retenir les particules deGRAISSEN suspension. Il est donc conseilé de les laver chaque mois dans de I'eau chaude contenant un peu de détergent, en évitant de les plier. Attendre qu'ils soient bien secs avant de les remonter. Pour le démontage et le montage, voir les instructions au point H1. Répéter féquèment l'opération.
2. Filtres AU CHARBON ACTIF
Ils servent à retenir les odeurs représentes dans le flux d'air qui les traverse. L'air épuéré suite aux passages successifs à travers les filtres est recyclé dans la cuisine. Ne pas laver les filtres au charbon actif qui doivent être replacés en moyenne tous les 3-4 mois (en fonction de l'usage). Pour remplacer les filtres au charbon actif, suivre les instructions du point H2.
3. NETTOYAGE EXTERIEUR DE LA HOTTE
Nous recommendons de nettoyer les surfaces externes des hottes chaque 15 jours au moins afin d'eviter que les substances huileuses ou les graisses ne nuisent aux surfaces en acier.
Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutre ou avec de l'alcool dénaturé.
Ne nettoyer qu'vec un chiffonouple trempe dans de I'eau contenant du savon neutre si la surface a subi un traitement anti-emprece (Fasteel), en ayant soin de rincer et d'essuyer soigneusement. Ne pas utiliser de produits contenant des substances abrasives, un chiffon reche ni le type de chiffon pour nettoyer I'accier que I'on trouve généralement dans le commerce car cela abimerait irrémédiablement le traitement superficiel de I'accier.
La surface définitivement abîmée de l'acier sera la conséquence directe du non-respect de ces indications.
La notice complète doit être conservée avec l'appareil. Le fabricant décline toute responsabilité si ces indications ne sont pas respectées.
4. NETTOYAGE INTÉRIEUR DE LA HOTTE
Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte avec des liquides ou des solvants;
Ne pas utiliser de produits contenant des substances abrasives. Toutjours débrancher l'appareil avant d'effectuer les opérations indiquées plus haut.
SECURITE AVERTISSEMENTS
L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales; elle est par ailleurs conforme aux normes européennes sur les parasites radio.
Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
Vérifier si la tension du réseau correspond à cette indiquée sur la plaque qui se trouve à l'intérieur de la hotte.
La distance minimale de sécurité entre la table de cuisson et la hotte doit être d'au moins 65 cm. Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses durant l'emploi: l'huile surchauffée pourrait prendre feu.
- S'assurer que le local est suffisamment aéré s'il faut faire fonctionner lahotte en même temps que certains apparéils qui utilisent le gaz ou autrecomme combustible.
- Ne pas allumer de flammes libres en dessous de la hotte.
- Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
- S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont respectées avant d'utiliser la hotte.
Débrancher l'appareil en enlevant la fiche ou en actionnant l'interrupteur général avant d'effectuer une opération de nettoyage ou d'entretien quelconque. Le fabricant decline toute responsabilité pour les accidents ou les dommages directs ou indirects eventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l'emploi et l'entretien de l'appareil.
GARANTIE
L'appareil est couvert par la garantie.
Les conditions de garantie sont reportees en entier au dos de cette notice.
Le fabricant décline toute responsabilité pour les inexactitudes, imputables à des erreurs d'impression ou de transcription, continues dans cette notice.
Il se réserve le droit d'apporter les modifications qu'il juge nécessaires ou utiles à ses produits, même dans l'intérêt de l'utilisateur, sans pour autant compromètre les caractéristiques essentielles relatives au fonctionnement et à la sécurité.
INSTRUCTIONS DE MONTAGE HOTTE VISIÈRE
Phase 1
- Poser la barre de soutien (A Fig. 1) contre le mur, à une hauteur de la table de cuisson correspondant à la somme des cotes X + Y + 310 mm .
- Vérifier l'alignement horizontal avec un niveau à bulle et marquer les 2 endroits où pincer aux extrémités de la barre.
- Percer,mettre 2 chevilles expansibles 8mm et fixer la barre avec les vis correspondantes.
Phase 2
- Accrocher la hotte à la barre de soutien (Fig. 2).
- Régler l'alignement de la hotte à l'aide des vis prévues à cet effet sur les équcherres de support (Fig. 2). La vis supérieure (B) règle la distance du mur, celle inférieur (C) le coulissement vertical.
Phase 3
- Afin d'éviter que la hotte se décroche à cause d'une pression subie, la fixer à la paroi avec une chevelle extension et des vis relatives en utilisant les trouss prévus à cet effet sur l'arrière de la hotte ou les pattes du couvercle.
Dans le cas d'une version aspirante, brancher le raccord de sortie du ventilateur à l'évacuation externe à l'aide de la tuyauterie ajustée.
- Exécuter le branchement électricque seulement après avoir enlever l'alimentation électricque de la hotte.
Phase 4
- Insérer la rallonge (H) dans le chemin (G) et fixer l'ensemble au corps de hotte à l'aide de 8 vis (V1).
- Faire coulisser la rallonge (H) jusqu'à atteindre la hauteur désirée.
- Une fois la position optimale trouvée, appuyer les pattes contre la paroi (L), contrôler avec un niveau l'alignement horizontal et marquer aux extrémités n°2 points de perclement.
- Percer, insérer n°2 chevilles expansion Ø 4mm et fixer la patte (L) avec les vis relatives.
- Visser avec les vis (M) la ballonne (H) à la patte (L).
- Alimenter électriquement la hotte en respectant les normes en vigueur (sec. D).
ADVERTECIAS
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
-
-
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
-
+
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
+; . ; . ; . ; . ; . ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; . ; . ; . ; . ; . ; . ; . ; . ; . ; . ; . ; . . . . 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170
