FLEXSCAN S2233W, FLEXSCAN S2243W, FLEXSCAN S2433WFS - Moniteurs EIZO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Moniteur LCD professionnel
Taille de l'écran	22 pouces (S2233W), 24 pouces (S2243W, S2433WFS)
Résolution	1680 x 1050 pixels (S2233W), 1920 x 1200 pixels (S2243W, S2433WFS)
Type de dalle	IPS (In-Plane Switching)
Temps de réponse	5 ms (S2233W), 6 ms (S2243W, S2433WFS)
Contraste	1000:1 (typique)
Luminosité	300 cd/m² (S2233W), 350 cd/m² (S2243W, S2433WFS)
Angles de vision	178° horizontal et vertical
Connectivité	VGA, DVI-D, DisplayPort
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions (L x H x P)	485 x 395 x 225 mm (S2233W), 570 x 400 x 220 mm (S2243W, S2433WFS)
Poids	6,5 kg (S2233W), 8,1 kg (S2243W, S2433WFS)
Fonctions principales	Réglage de la hauteur, pivot, inclinaison
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant pour écran
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le fabricant
Normes de sécurité	CE, FCC, UL
Garantie	3 ans sur les défauts de fabrication

FOIRE AUX QUESTIONS - FLEXSCAN S2233W, FLEXSCAN S2243W, FLEXSCAN S2433WFS EIZO

Comment calibrer mon EIZO FlexScan S2233W pour obtenir une meilleure précision des couleurs ?

Pour calibrer votre EIZO FlexScan S2233W, utilisez un outil de calibration de moniteur, comme un colorimètre. Suivez les instructions du logiciel fourni avec l'outil pour ajuster les paramètres de couleur, de luminosité et de contraste.

Que faire si mon EIZO FlexScan S2243W ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le moniteur sur une autre prise. Si le problème persiste, contactez le support technique d'EIZO.

Comment régler la résolution de mon EIZO FlexScan S2433WFS ?

Accédez aux paramètres d'affichage de votre ordinateur. Sous Windows, faites un clic droit sur le bureau, sélectionnez 'Paramètres d'affichage', puis choisissez la résolution recommandée pour votre moniteur. Sur Mac, allez dans 'Préférences Système', puis 'Moniteurs'.

Mon EIZO FlexScan S2233W affiche des images floues. Que faire ?

Assurez-vous que le câble vidéo est correctement connecté. Vérifiez également que la résolution affichée est celle recommandée pour le moniteur. Si le problème persiste, essayez de réinitialiser les paramètres d'usine du moniteur.

Comment activer le mode Eco sur mon EIZO FlexScan S2243W ?

Pour activer le mode Eco, appuyez sur le bouton de menu sur le moniteur, puis naviguez jusqu'à 'Réglages' et sélectionnez 'Mode Eco'. Vous pouvez choisir entre différents niveaux d'économie d'énergie.

Mon EIZO FlexScan S2433WFS fait des bruits étranges. Que cela signifie-t-il ?

Des bruits peuvent provenir du ventilateur ou des composants internes. Si le bruit est constant ou s'accompagne de problèmes d'affichage, éteignez l'appareil et contactez le service client d'EIZO pour une assistance.

Comment connecter plusieurs appareils à mon EIZO FlexScan S2233W ?

Le EIZO FlexScan S2233W dispose de plusieurs entrées vidéo. Connectez chaque appareil à une entrée différente (DVI, VGA, HDMI) et utilisez le bouton 'Input' pour changer de source d'affichage.

Comment nettoyer l'écran de mon EIZO FlexScan S2243W ?

Utilisez un chiffon doux et propre, légèrement humide avec de l'eau ou un produit de nettoyage pour écran. Évitez les produits contenant de l'alcool, des solvants ou des abrasifs.

Est-il possible de monter mon EIZO FlexScan S2433WFS sur un support mural ?

Oui, le EIZO FlexScan S2433WFS est compatible avec les supports VESA. Assurez-vous de suivre les instructions de montage fournies avec le support mural.

MODE D'EMPLOI FLEXSCAN S2233W, FLEXSCAN S2243W, FLEXSCAN S2433WFS EIZO

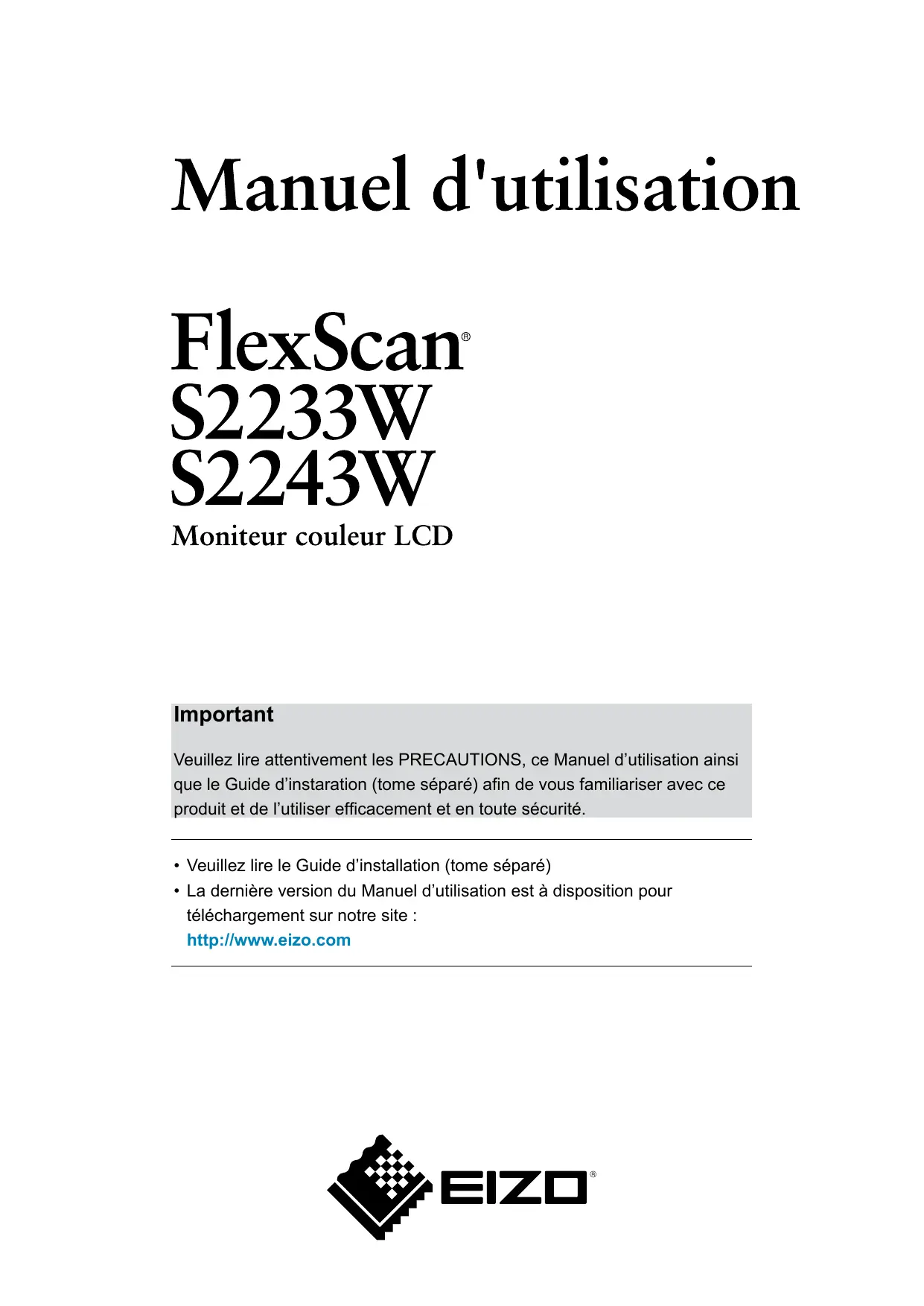

Manuel d'utilisation

FlexScan®

S2233W

S2243W

Moniteur couleur LCD

Important

Veuillez lire attentivement les PRECAUTIONS, ce Manuel d'utilisation ainsi que le Guide d'instaration (tome séparé) afin de vous familiariser avec ce produit et de l'utiliser efficacement et en toute sécurité.

• Veuillez lore le Guide d'installation (tome séparé)
• La première version du Manuel d'utilisation est à disposition pour téléchargement sur notre site :

http://www.eizo.com

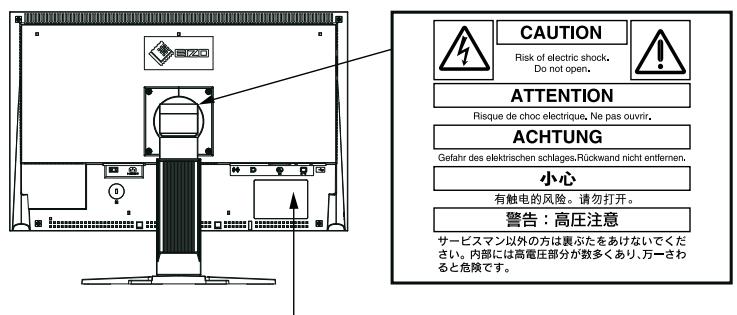

[Emplacements des étiquettes de sécurité]

Ex. pied réglable en hauteur

The equipment must be connected to a grounded main outlet.
Jordet stikkontakt skal benytes nár apparatet tilkobles datanett.
Apparaten skull anslutas till jordat natuttag.
電源ローのアスは必務接地てくだい。
这设备必须连接至接地主插座。

EIZO NANAO CORPORATION est partenaire du programme ENERGY STAR®, et assure sous sa responsabilité le conformité de ce produit aux recommendations d'économie d'énergie ENERGY STAR.

Ce produit est conforme à la norme TCO sur la sécurité, l'ergonomie, l'environnement des matériels de bureau, entre autres. Pour obtenir un résumé de la norme TCO, reportez-vous à notre site Web. http://www.eizo.com

Les caractéristiques techniques varient en fonction des régions de commercialisation.
Vérifiez que les caractéristiques techniques sont rédigées dans la langue de la région d'achat de l'appareil.

Copyright © 2010 EIZO NANAO CORPORATION Tous droits réservés.

Aucune partie de ce manuel ne peut être reproductive, enregistrée dans un système documentaire ou transmise sous chaque forme et par quelles moyen que ce soit électronique, mécanique ou autre, sans l'autorisation écrite préalable de EIZO NANAO CORPORATION.

EIZO NANAO CORPORATION n'est tenu àaucun engagement de confidentialité sauf en cas d'accord préalable passé avant la réception de ces informations par EIZO NANAO CORPORATION. Malgré tous les efforts déployés pour garantir la mise à jour des informations contenues dans ce manuel, veuillez noter que les caractéristiques techniques du moniteur EIZO sont sujettes à modification sans préavis.

ENERGY STAR est une marque déposée aux Etats-Unis.

Apple et Macintosh sont des marques déposées de Apple Inc.

VGA est une marque déposée de International Business Machines Corporation.

Les iconônes DisplayPort et VESA sont des marques déposées ou des marques commerciales de Video Electronics

Standards Association aux Etats-Unis et dans d'autres pays.

Windows et Windows Vista sont des marques déposées enregistrées de Microsoft Corporation aux États-Unis et dans d'autres pays. EIZO, le logo EIZO, FlexScan, iSound et ScreenManager sont des marques déposées de EIZO NANAO CORPORATION au Japon et dans d'autres pays.

Avertissement concernant le moniteur

Ce produit convient à la création de documents, la visualisation de contenu multimédia ainsi qu'à d'autres utilisations générales.

Ce produit a été régle spécialément en usine en fonction de la région de destination prévue. Les performances du produit peuvent être différentes de celles indiquées dans les caractéristiques en cas d'utilisation dans une région différente de celle prévue à l'origine.

Ce produit peut ne pas être couvert par la garantie pour des usages autres que ceux décrits dans le présence manuel.

Les specifications décrites dans le présence manuel ne sont applicables que pour les cordons d'alimentation et les cables d'interface spécifique par nos soins.

Utilisez avec ce produit les produits optionnels fabriqués ou spécifiés par nos soins.

Dans la mesure où 30 minutes sont nécessaires à la stabilisation des performances des composants électriques, vous devez réglez le moniter au moins 30 minutes après l'avoir mis en marche.

Pour éviter la variation de luminosité due à un usage prolongé comme pour assurer la stabilité de la luminosité, il est recommendé d'utiliser un réglage de luminosité aussi bas que possible.

Lorsque l'image de l'écran change après que la même image est restée affichée pendant une période prolongée, une image rémanente risque de s'afficher. Utilisez l'économiseur d'écran ou la fonction de mise en veille pour éviter d'afficher la même image pendant une période prolongée.

Un nettoyage périodique est recommendé pour conserver son aspect neuf au moniter et prolonger sa durée de vie. (Référez-vous à « Nettoyage » sur la page suivante.)

Le panneau LCD est fabriké à l'aide d'une technologie de haute précision. Toutefois, il est possible que des pixels manquants ou des pixels allumés apparaissent sur l'écran LCD. Il ne s'agit pas d'un dysfonctionnement. Pourcentage de pixels effectifs : 99,9994 % ou supérieur.

La durée de vie du rétro-éclairage du panneau LCD est limitee. Si l'écran s'assombrit ou se met à scintiller, prenez contact avec votre revendeur.

N'appuyez pas violament sur le panneau ou sur les bords, vous risqueriez d'endommager l'affichage en laissant du moirage, etc. Une pression continue sur le panneau LCD peut le détériorer ou l'endommager. (Si des marques de pression restent sur le panneau LCD, affichez un écran blanc ou noir sur le moniter. Le problème peut être ainsi résolu.)

Ne frottez pas l'écran et évitez d'appuyer dessus avec des objets coupants ou pointus, par exemple un stylo ou un crayon, qui peuvent endomager le panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le rayer.

Lorsque le moniter est froid et déplace dans une autre piece ou lorsque la température de lapiece augmente rapidement, de la condensation peut se former à l'intérieur et à l'estrieur du moniter. Dans ce cas, ne mettez pas le moniter sous tension et attendez la disparition de la condensation. Sinon, le moniter pourrait être endommagé.

Nettoyage

Attention

• N'utilisez jamais de solvants ou produits chimiques, tels que du diluant, de la benzine, de la cire, de l'alcool et de la poudre abrasive, qui pourrait endommager la carrosserie ou le panneau LCD.

REMARQUE

Loutil ScreenCleaner en option est recommendé pour nettoyer la surface du panneau LCD.

[Panneau LCD]

• Nettoyez le panneau LCD à l'aide d'un chiffon doux tel qu'un chiffon en coton ou une pochette nettoyante pour les lunettes.
• Enlevez les taches résistantes en frrottant doucement à l'aide d'un chiffon légarement humide, puis nettoyez de nouveau le panneau LCD à l'aide d'un chiffon sec pour une meilleure finition.

[Carrosserie]

Nettoyez la carrosserie à l'aide d'un chiffon doux imbibé d'un peu de détergent doux.

Pour un comport d'utilisation du moniteur

• Un écran trop nombre ou trop lumineux peut abîmer les yeux. Ajustez la luminosité du moniter en fonction des conditions ambiantes.
• Regarder le monieur trop longtemps entraine une fatigue oculaire. Faites des pauses de 10 minutes toutes les heures

TABLE DES MATIERES

Avertissement concernant le moniteur 3

TABLE DES MATIERES 5

Chapitre 1 Caractéristiques et presentation......7

1-1 Caracteristiques 7
1-2 Commandes et fonctions 8
1-3 Résolutions/Fréquences compatibles 9
1-4 Fonctions et fonctionnement de base 10

Chapitre 2 Configurations et réglages 13

2-1 Disque utilise 13

• Contenu du disque et presentation du logiciel... 13
  PourutiliserScreenManagerProforLCD. 13

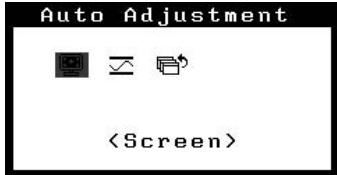

2-2 Réglage d'écran 14

Entrée numérique 14

Entrée analogue 14

2-3 Réglage de la couleur 17

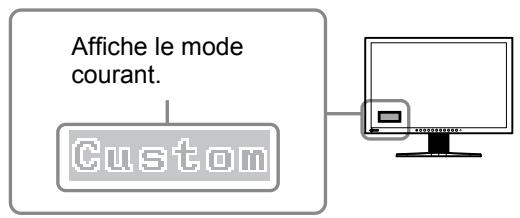

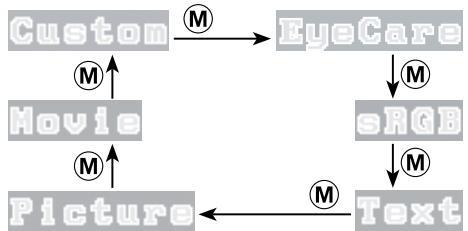

• Sélection du mode d'affichage (mode FineContrast) 17
  Réglages avancés 18

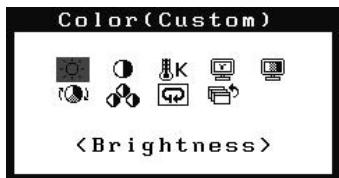

• Options de réglage pour chaque mode 18
  Réglage de la luminosité [Luminosité]. 18
  Réglage du contraste [Contraste] 18
  Réglage de la température de couleur [Température] 19
  Réglage de la valeur gamma [Gamma] 19
• Réglage de la saturation des couleurs [Saturation] 19
  Réglage de la nuance [Nuance] 20
  Réglage de la valeur de gain [Gain] 20

2-4 Réglage du volume [Volume] 20

2-5 Modification de la source sonore lors de l'entrée du signal DisplayPort [Source] 20
2-6 Désactivation de la sortie audio en mode d'économie d'énergie [Veille] 21
2-7 Activation/désactivation de la fonction de réglage automatique de la luminosité [Auto EcoView] 21
2-8 Activation/Désactivation du mode d'économie d'énergie [Veille] 21
2-9 Mise hors tension automatique du moniteur [Mise en veille] 22

2-10 Affichage du niveau d'économie d'énergie à l'aide de la fonction EcoView Index 22
2-11 Sélection de la taille d'écran 23

Pour modifier la taille de I'ecran [Taille] 23
Pour régler la luminosité des bandes noires [Intensité Bords] 23

2-12 Configuration de l'affichage du menu de réglage 24
Pourmettreà jourles réglages du menu [Taille/Position du Menu/Veille Menu/Translucide]....24
2-13 Réglage de l'orientation 25
Pour régler l'orientation du menu de réglage [Orientation] 25
2-14 Touches de verrouillage 25
2-15 Affichage des informations relatives au moniteur [Informations] 25
2-16 Activation/désactivation des communications DDC/CI 26
2-17 Activation/désactivation duvoyant Tension [Voyant Tension] 26

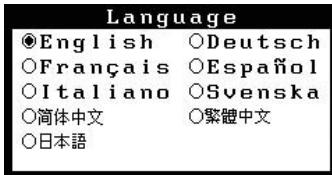

2-18 Réglage de la langue [Langue] 26
2-19 Réglage de l'affichage du logo EIZO en MARCHE/ARRET 26
2-20 Restauration des réglages par défaut [Restaurer] 27

• Restauration des valeurs de réglage de la couleur. 27
• Restauration de tous les paramètres par défaut (réglages d'usine) 27

Chapitre 3 Branchement des câbles 28

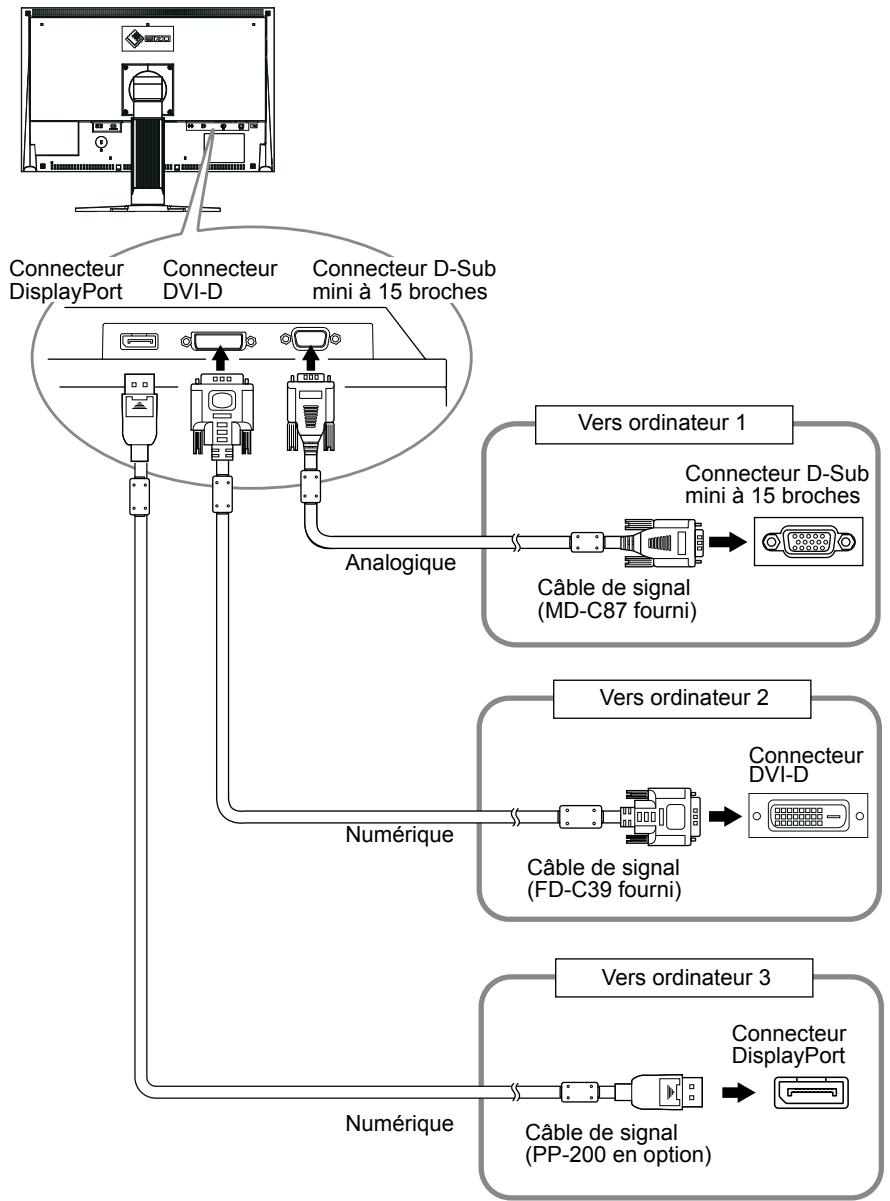

3-1 Raccordement de plus de deux ordinateurs au moniteur 28

Commutation du signal d'entrée 28
Pour régler la sélection du signal d'entrée [Signal Entrée] 29

3-2 Réglage du niveau d'entrée DVI [Niv. entrée DVI] 29

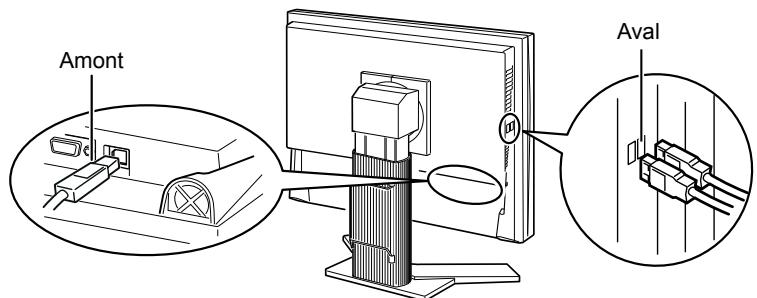

3-3 Raccordement de périhériques USB 30

TABLE DES MATIERES

Chapitre 4 Dépannage 31

Chapitre 5 Retefore 34

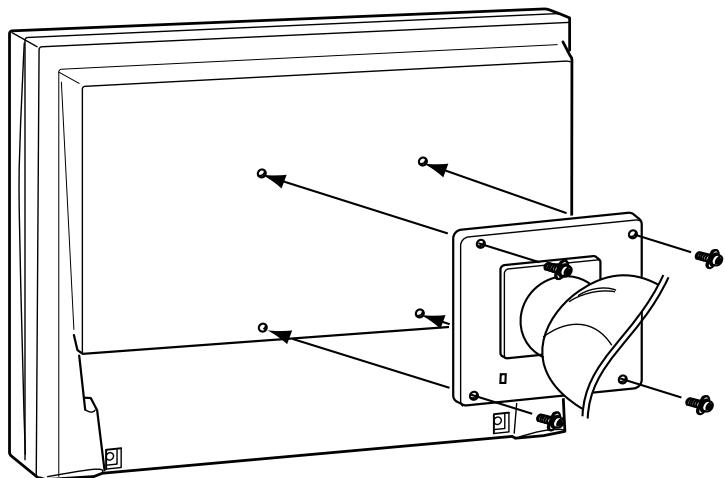

5-1 Fixation d'un bras 34

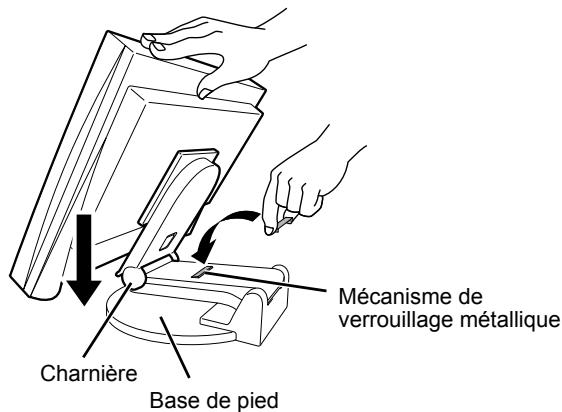

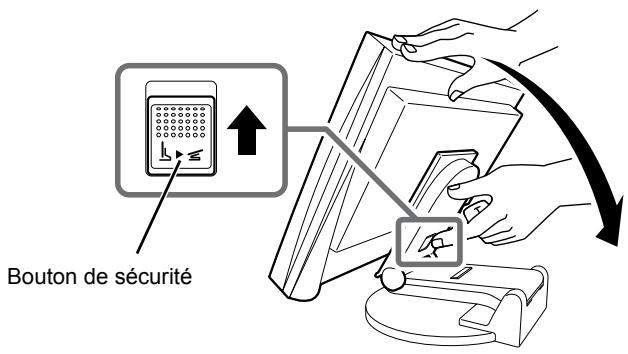

5-2 Retraction du pied EZ-UP 35

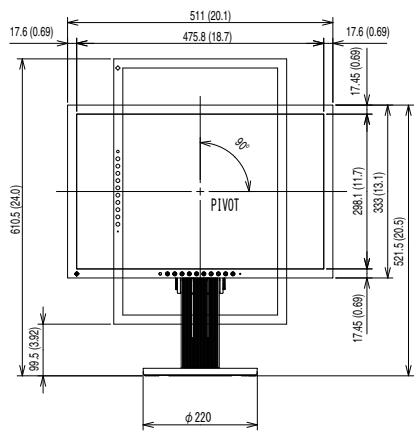

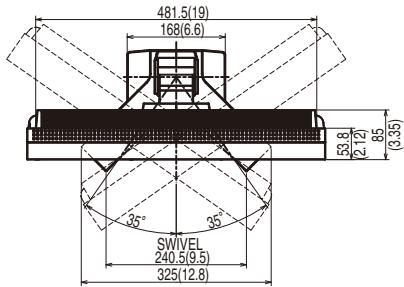

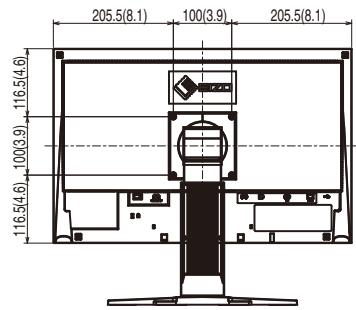

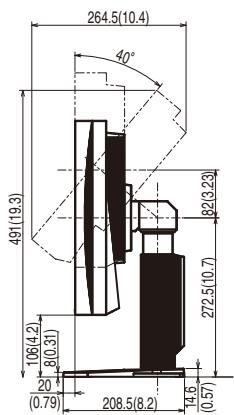

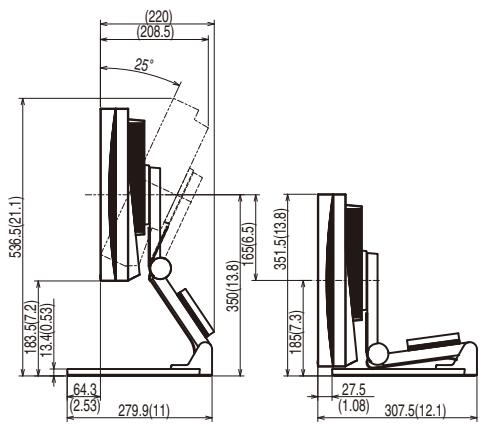

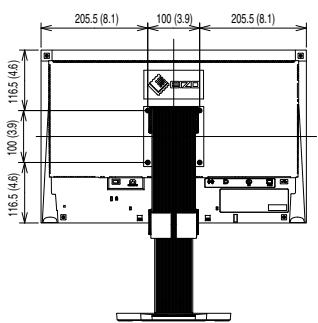

5-3 Spécifications 36
5-4 Glossaire 44
5-5 Synchronisation prédéfinie 46

Chapitre 1 Caractéristiques et presentation

Nos you remercions d'avoir fait l'acquisition d'un moniteur couleur LCD EIZO.

1-1 Caractéristiques

• Ecran LCD grand écran 22" compatible WSXGA+ (1680×1050) (S2233W)/

Ecran LCD grand écran 22" compatible WUXGA (1 920× 1 200) (S2243W)/

• Haut-parleurs intégrés et prise pour casque

1-2 «Commandes et fonctions» (page 8)

• Fonction économique d'énergie

Réduire la consommation d'énergie*1 permet de diminuer les émissions de CO2.

Différentes fonctions visant à réduire la consommation d'énergie équipent cet apparéil.

• Consommation d'énergie si le commutateur principal est désacté: 0 W

Equipé d'un commutateur d'alimentation principal.

Si you desactivez le commutateur d'alimentation principal alors que le moniteur n'est pas utilise, l'alimentation du moniteur est coupée.

• Fonction Auto EcoView

Le capteur situé sur la face avant du moniteur détecte la luminosité ambiente pour régler automatiquement la

luminosité de l'écran à un niveau comfortable.

Une luminosité trop excessive est néfaste à l'environnement et risque de causeurs des troubles oculaires. En

diminuant la luminosité, vous réduisez votre consommation d'énergie et évitez des troubles oculaires.

2-7 « Activation/désactivation de la fonction de réglage automatique de la luminosité [Auto EcoView] » (page 21)

• Fonction EcoView Index

Levoyant vert indique la consommation d'énergie selon la luminosité du moniteur. Vous pouvez réduire cette consommation d'énergie en prénant en compte cette indication.

2-10 « Affichage du niveau d'économie d'énergie à l'aide de la fonction EcoView Index » (page 22)

• Fonction FineContrast

2-3 « Sélection du mode d'affichage (mode FineContrast) » (page 17)

Applicable au DisplayPort (applicable à 8 bits)*2

Le signal audio et le signal d'image peuvent etre tous les deux transmis à l'aide d'un simple cable DisplayPort (en option).

• Compatible avec le cable long DVI

3-2 « Réglage du niveau d'entrée DVI [Niv. entrée DVI] » (page 29)

• L'affichage Portrait/Paysage est disponible

Le logiciel « ScreenManager Pro for LCD » permettant de regler l'écran à l'aide de la souris et du clavier est inclus

2-1 « Disque utiliser » (page 13)

Consommation d'énergie maximale : 80 W (luminance maximale avec réglages par défaut)

Consommation d'énergie normale: 32 W (luminance 120~cd / m^2 avec réglages par défaut)

• S2243W

Consommation d'énergie maximale: 80 W (luminance maximale avec réglages par défaut)

Consommation d'énergie normale : 36 W (luminance 120 cd/m² avec réglages par défaut)

*2 Lors de la transmission d'un signal audio à l'aide du cable DisplayPort, la carte video doit être compatible avec la sortie audio. (S2233W: page 36, S2243W: page 38)

EMARQUE

• Ce moniteur peut être positionné pour le mode Portrait ou Paysage. Cette fonction permet de régler l'orientation du menu de réglage lors de l'utilisation de l'écran du moniteur à la verticale. (Reportez-vous au paragraph « Pour régler l'orientation du menu de réglage [Orientation] » à la page 25.)
• Pour utiliser le moniteur en position « Portrait », la prise en charge de la carte video est requise. Si vous utiliserez le moniteur en position « Portrait », il peut être nécessaire de modifier le réglage selon la carte video utilisé par votre ordinateur. Consultez le manuel de la carte video pour plus d'informations.
• Le pied de cet apparéil peut être remplaced par un bras ou tout autre support. (Voir la section « 5-1 Fixation d'un bras » à la page 34.)

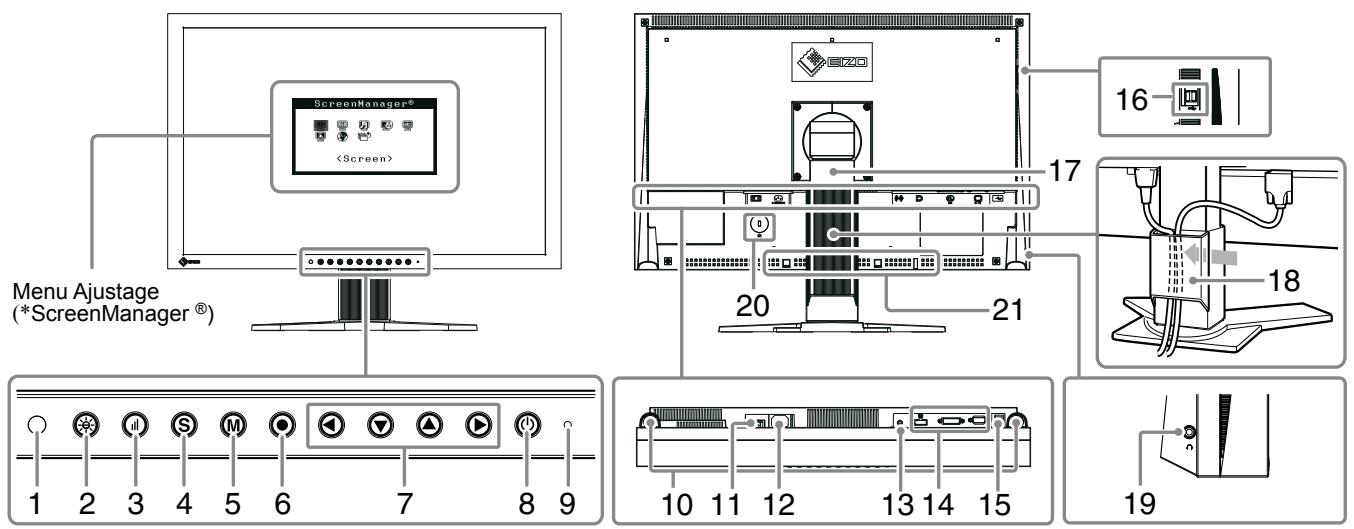

1-2 Commandes et fonctions

Ex. pied réglable en hauteur

1	Capteur	Déetecte la luminosité ambiente. Fonction Auto EcoView (page 21).
2	Touchche Auto EcoView	Permet d'activer ou de désactiver la fonction Auto EcoView (page 21).
3	Touchche EcoView Index	Permet d'afficher la fonction EcoView index (page 22).
4	Touchche de sélection du signal d'entrée	Permet de commuter les signaux d'entrée de l'affichage lors de la connexion de plus de 2 ordinateurs au monitreur. (page 28).
5	Touchche Mode	Permet de changer le mode d'affichage (page 17).
6	Touchche de validation	Pour afficher le menu Ajustage, pour sélectionner un élément de l'écran de menu et sauvégarder les valeurs ajustées (page 12).
7	Touches de commande (Gauche, Bas, Haut, Droite)	• Pour sélectionner un élément d'affustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avances à l'aide du menu Ajustage (page 12). • Touche ◆ ou ◆: Permet d'afficher le menu de réglage du volume (page 10). • Touche ◆ ou ◆: Permet d'afficher l'écran de menu du luminosité (page 10).
8	Touchche d'alimentation	Pourmettre sous/hors tension.
9	Voyant d'alimentation	Pour indiquer l'état de fonctionnement du moniteur. Bleu: En fonctionnement Orange: Economie d'énergie Eteint: Hors tension
10	Haut-parleur	Permet de diffuser une source audio.
11	Commutateur d'alimentation principal	Permet de mettre le moniteur sous/hors tension.
12	Connecteur d'alimentation	Permet de raccorder le connecteur d'alimentation.
13	Mini-prise stéroyo	Permet de raccorder le cable à mini-prise stéroyo.
14	Connecteurs de signal d'entrée	Gauche: connecteur DisplayPort / Centre: connecteur DVI-I /Droite: connecteur D-Sub mini à 15 broches
15	Port USB (amont)	Permet de raccorder un cable USB lors de l'utilisation du logiciel nécessitant une connexion USB ou lors de l'utilisation de la fonction de concentrateur USB. (page 30)
16	Port USB (aval)	Permet de raccorder un pérophérique USB.
17	Pied	Permet d'ajuster la hauteur et l'angle de l'écran du moniteur.
18	Enveloppe de câbles	Protège les câbles du moniteur.
19	Prise pour casque	Permet de raccorder un casque.
20	Fente pour le verrouillage de sécurité	Compatible avec le système de sécurité MicroSaver de Kensington.
21	Orifices de montage pour haut-parleurs (i·Sound L3) en option	Permettent de fixer les haut-parleurs en option (i·Sound L3). (Selon le type de pied, il est possible qu'il ne soit pas possible de raccorder le haut-parleur en option.)

• • ScreenManager® est un alias choisi par EIZO pour le menu Ajustage. Voir la page 10 pour les instructions d'utilisation.

1-3 Résolutions/Fréquences compatibles

Le moniteur est compatible avec les résolutions suivantes.

D'entrée analogue (D-Sub)

Résolution	Fréquence	Mode	S2233W	S2243W
			Horloge de point ~150 MHz	Horloge de point ~202,5 MHz
640 × 480	~75 Hz	VGA, VESA	✓	✓
720 × 400	70 Hz	VGA TEXT	✓	✓
800 × 600	~75 Hz	VESA	✓	✓
1024 × 768	~75 Hz	VESA	✓	✓
1152 × 864	75 Hz	VESA	✓	✓
1280 × 960	60 Hz	VESA	✓	✓
1280 × 1024	~75 Hz	VESA	✓	✓
1600 × 1200	~75 Hz	VESA	-	✓
*1 *2 1680 × 1050	60 Hz	VESA CVT	✓	✓
*1 *3 1920 × 1200	60 Hz	VESA CVT, VESA CVT RB	-	✓

D'entrée numérique (DVI-D)

Résolution	Fréquence	Mode	S2233W	S2243W
			Horloge de point ~120 MHz	Horloge de point ~162 MHz
640 × 480	60 Hz	VGA	√	√
720 × 400	70 Hz	VGA TEXT	√	√
800 × 600	60 Hz	VESA	√	√
1024 × 768	60 Hz	VESA	√	√
1280 × 960	60 Hz	VESA	√	√
1280 × 1024	60 Hz	VESA	√	√
1600 × 1200	60 Hz	VESA	-	√
*1 1680 × 1050	60 Hz	VESA CVT	-	√
*1 *2 1680 × 1050	60 Hz	VESA CVT RB	√	√
*1 *3 1920 × 1200	60 Hz	VESA CVT RB	-	√

D'entrée numérique (DisplayPort)

Résolution	Fréquence	Mode	S2233W	S2243W
			Horloge de point ~120 MHz	Horloge de point ~162 MHz
640 × 480	60 Hz	VGA, CEA	✓	✓
720 × 400	70 Hz	VGA TEXT	✓	✓
720 × 400 (4:3)	60 Hz	CEA	✓	✓
720 × 400 (16:9)	60 Hz	CEA	✓	✓
800 × 600	60 Hz	VESA	✓	✓
1024 × 768	60 Hz	VESA	✓	✓
1280 × 720	60 Hz	CEA	✓	✓
1280 × 960	60 Hz	VESA	✓	✓
1280 × 1024	60 Hz	VESA	✓	✓
1600 × 1200	60 Hz	VESA	-	✓
*1 1680 × 1050	60 Hz	VESA CVT	-	✓
*1 *2 1680 × 1050	60 Hz	VESA CVT RB	✓	✓
*1 *3 1920 × 1200	60 Hz	VESA CVT RB	-	✓

1 Lors de l'affichage du signal d'entrée format large, une carte videoe conforme à la norme VESA CVT est requise.
2 Résolution recommende (S2233W: Réglez votre apparéil sur cette résolution)
*3 Résolution recommende (S2243W: Réglez votre apparéil sur cette résolution)

1-4 Fonctions et fonctionnement de base

Pour régler l'écran et les couleurs

• Menu principal (Voir page 12 pour le fonctionnement)

[Avec une entrée de signal analogue]

[Avec une entrée de signal numérique]

• Le menu de réglage et le nom du mode FineContrast ne peuvent pas été affichés en même temps.

M Mode FineContrast

Réglage de la couleur Page 17 Réglage simple [Mode FineContrast]

Cette fonction facilitale la sélection du mode désire parmi les six disponibles, suivant l'utilisation du moniteur.

• Réglage de la luminosité [Luminosité] Appuyez sur (▼) ou (▲) pour régler la luminosité.

• Réglage du volume [Volume] Appuyez sur ou pour régler le volume.

• Activation/désactivation de la fonction de réglage automatique de la luminosité [Auto EcoView] Appuyez sur pour effectuer le réglage.
• Affichage du niveau d'économie d'énergie à l'aide de la fonction EcoView Index Appuyez sur pour afficher le niveau du mode d'économie d'énergie.

Entrée analogue uniquement

1 Réglage d'écran (Réglage automatique)

Page 14

Pour régler le scintillagement et la position [Ecran] voir page 14
Pour régler automatiquement la palette de couleurs [Niveau]... voir page 16

2 Réglage d'écran (Réglage avancé)

Page 15

[Avec une entree de signal analogique]

[Avec une entree de signal numérique]

Pour supprimer les barres verticales [Horloge] ......... voir page 15
Pour supprimer le scintillagement ou le flou [Phase]. voir page 15
Pour régler la position de l'écran [Position] voir page 16
Pour modifier les caractères/ lignes flous [Lissage] voir page 16
Pour filtrer l'apparition d'un bruit à l'écran [Filtre du Signal] ....... voir page 32
* Les options repérées par * peuvent être régies avec l'entrée analogue.

Réglage de la couleur Réglage avancé

Page 18

• « Luminosite», « Contraste», « Température», « Gamma», « Saturation», « Nuance » et « Gain » sont les réglages qui peuvent être définis pour chaque mode (Custom/EyeCare/sRGB/Text/Picture/Movie). Les fonctions qui peuvent être définies varient en fonction du mode FineContrast.

Restauration des régages par défaut

• Restauration des valeurs de réglage de la couleur [Restaurer] ......... voir page 27

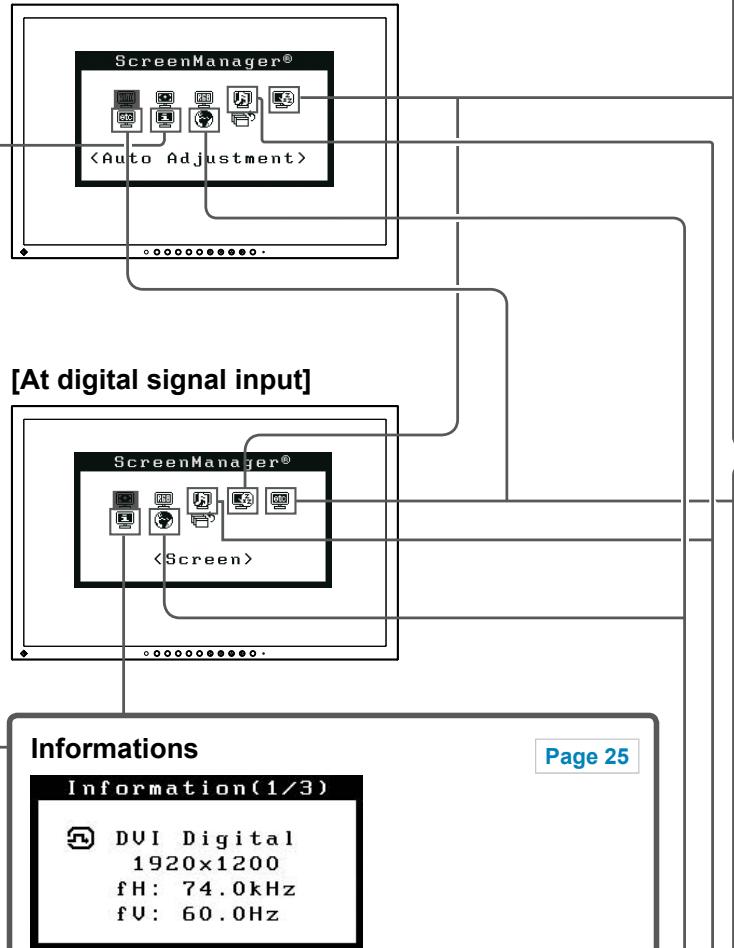

Pour effectuer un réglage/ajustage utile

Menu de réglage (Voir page 12 pour le fonctionnemen)

[Avec une entrée de signal analogique]

- Affichage des informations relatives au monitreur [Informations]

Langue

Page 26

- Réglage de la langue [Langue]

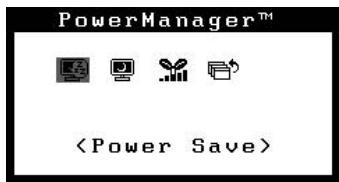

Réglages d'économie d'énergie

• Activation/Désactivation du mode d'économie d'énergie [Veille] voir page 21
• Mise hors tension automatique du monieur [Mise en veille] voir page 22
• Affichage du niveau d'économie d'énergie à l'aide de la fonction EcoView Index [EcoView Index] voir page 22

Autres réglages

Pour modifier la taille de l'écran [Taille] voir page 23
Pour régler la luminosité des bandes noires [Intensité Bords] voir page 23
Pour régler la sélection du signal d'entrée [Signal Entrée] ......... voir page 29
Pourmettreàjourres réglages du menu [Taille/Position du Menu/Veille Menu/ Translucide] . voir page 24
- Pour régler l'orientation du menu de réglage [Orientation] ......... voir page 25
- Activation/désactivation duvoyant Tension [Voyant Tension] voir page 26
- Restauration de tous les paramètres par défaut (réglages d'usine) [Restaurer] .... voir page 27

Réglages du son

[A l'entrée du signal D-Sub/DVI-D]

[A l'entrée du signal DisplayPort]

• Réglage du volume [Volume]...... voir page 20
• Modification de la source sonore lors de l'entrée du signal DisplayPort [Source*].... voir page 20
• Désactivation de la sortie audio en mode d'économie d'énergie [Veille]...... voir page 21
• L'options repérée par * peut être régée avec l'entrée DisplayPort.

Fonctionnement de base du menu de réglage

[Affichage du menu de réglage et sélection de la fonction]

(1) Appuyez sur () . Le menu principal s'affiche.
(2) Sélectionnez une fonction à l'aide des touches ()/()/()/() , puis appuyez sur () . Le sous-menu s'affiche.
(3) Sélectionnez une fonction à l'aide des touches () / () / () / () , puis appuyez sur () . Le menu de configuration/ réglages s'affiche.
(4) Réglez l'option sélectionnée à l'aide des touches ( / / / ) , puis appuyez sur () . Le réglage est enregistré.

[Sortie du menu de réglage]

(1) Choisissez dans le sous-menu, puis appuyez sur . Le menu principal s'affiche.
(2) Choisissez dans le menu principal, puis appuyez sur () . Le menu de réglage se ferme.

REMARQUE

• Vous pouvez également quitter le menu de réglage en appuyant deux fois rapidement sur () .
• Vous pouvez également sélectionner et en appuyant deux fois sur dans le menu principal ou le sous-menu.

Chapitre 2 Configurations et réglages

2-1 Disque utiliser

Un CD-ROM « EIZO LCD Utility Disk » est fourni avec le moniteur. Le tableau suivant présente le contenu du disque et l'ensemble des logiciels.

- Contenu du disque et presentation du logiciel

Le disque inclut des logiciels de réglage ainsi que le Manuel d'utilisation. Lizez le fichier « Readme.txt » sur le disque pour connaître les procédures de démarrage des logiciels ou d'accès aux fichiers.

Élement	Présentation	OS
Fichier « Readme.txt »
Fichiers de motifs de réglage d'écran	Pour le réglage manuel de l'image d'entrée du signal analogue.
ScreenManager Pro for LCD	Logiciel permettant de régler l'écran à l'aide de la souris et du clavier. Raccordez le moniter à l'ordinateur à l'aide du cable USB fourni avant installation.	Windows XP/Vista
* Logiciel WindowMovie Checker	WindowMovie est une fonction du logiciel ScreenManager Pro for LCD. Pour plus d'informations, consultez le manuel d'utilisation de ScreenManager Pro for LCD sur le disque.
EIZO ScreenSlicer	Logiciel permettant de diviser l'écran en de multiples fenêtres de manière efficace.	Windows XP/Vista
Manuel d'utilisation du moniter (fichier PDF)

- Pour utiliser ScreenManager Pro for LCD

Pour savoir comment installer et utiliser ScreenManager Pro for LCD, consultez le manuel d'utilisation du logiciel disponible sur le disque.

Pour régler le monitér à l'aide de ScreenManager Pro for LCD, raccordez un ordinateur au monitér à l'aide du cable USB fourni.

Pour plus d'informations, reportez-vous au « Chapitre 3 3-3 Raccordement de périhériques USB » (page 30).

2-2 Réglage d'écran

Entrée numérique

Lorsque des signaux numériques sont entrés, les images s'affichent correctement en fonction des données prédéfinies du monitreur. Cependant, si les caractères et/ou les lignes sont flous, reportez-vous à l' étape 6 « Pour modifier les caractères/lignes flous [Lissage] ». Pour les réglages avancés, reportez-vous à la section « 2-3 Réglage de la couleur » (page 17) et aux pages suivantes.

Entrée analogue

Le réglage de l'écran du moniteur permet de supprimer le scintillagement de l'écran ou de régler correctement la position et la taille de l'écran en fonction de l'ordinateur à utiliser.

La fonction de réglage automatique peut être utilisée dans les cas suivants :

• Lorsqu'un signal est entre dans le moniteur pour la première fois
• Lors du réglage de la résolution ou de la fréquence horizontal/vertical non affichéeAAPARAVANT

Si l'écran ne s'affiche pas correctement même après le réglage automatique, réglez-le en suivant les procédures décrites ci-après afin d'utiliser le monitér dans des conditions comforts.

[Procedure de réglage]

1 Effectuez le réglage Auto.

• Pour régler le scintillagement, la position et la taille de l'écran automatiquement [Ecran]

(1) Choisissez dans le menu , puis appuyez sur Le menu s'affiche.
(2) Choisissez à l'aide des touches ou , puis appuyez sur . La fonction de réglage automatique corrighe le scintillagement, la position et la taille de l'écran.

Si l'écran ne s'affiche toujours pas correctement même après avoir effectué le réglage comme indiqué à l'étape 1 ci-dessus, effectuez les réglages en suivant les procédures décrites dans les pages suivantes. Si l'écran s'affiche correctement, passez à l'étape 5 « Pour régler automatiquement la palette de couleurs [Niveau] »

2 Préparez le motif d'affichage pour régler l'affichage analogue.

Chargez le « EIZO LCD Utility Disk » sur l'ordinateur, puis ouvre les fichiers de motifs de réglage d'écran.

Attention

• Attendez au moins 30 minutes après la mise sous tension du moniteur avant de commencer les réglages.
• La fonction de réglage automatique ne prend pas en charge les images d'une résolution inférieure à 800 × 600 (SVGA).

Attention

• Cette fonction peut être utilisée lorsqu'une image s'affiche en plein écran sur l'ordinateur Windows ou Macintosh. Elle ne fonctionne pas correctement lorsqu'une image ne s'affiche que sur une partie de l'écran (fenêtre de commande, par exemple) ou lorsqu'un fond d'écran noir (papier peint, etc.) est utilisé.
• Cette fonction ne peut etre correctement utiliser avec certaines cartes video.
• Le message « Auto activé » apparaît sur l'écran pendant le réglage automatique.

REMARQUE

• Pour connaître la procédure d'ouverture et le contenu des fichiers de motif de réglage d'écran, consultez le fichier « Readme.txt »

3 Recommenze le réglage de Auto à l'aide du motif de réglage de l'écran analogique qui est affché.

- Pour régler le scintillagement, la position et la taille de l'écran automatiquement [Ecran]

(1) Affichez le Motif 1 des fichiers de motifs de réglage d'écran en plein écran sur le moniteur.

(2) Choisissez dans le menu , puis

appuyez sur () .

Le menu < Ajustement Auto> s'affiche.

(3) Choisissez à l'aide des touches ou , puis appuyez sur .

La fonction de réglage automatique corrige le scintillagement, la position et la taille de l'écran.

Si l'écran ne s'affiche toujours pas correctement même après avoir effectué le réglage comme indiqué à l'étape 3 ci-dessus, effectuez les réglages en suivant les procédures décrites dans les pages suivantes. Si l'écran s'affiche correctement, passez à l'étape 5 « Pour régler automatiquement la palette de couleurs [Niveau] »

4 Effectuez les réglages avancés suivants à partir du menu du menu Ajustage.

Pour régler l'horloge, la phase et la position, procédez dans cet ordre.

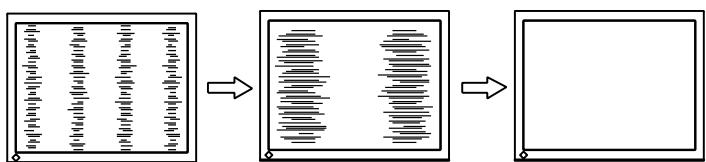

- Pour supprimer les barres verticales [Horloge]

(1) Choisissez dans le menu , puis appuyez sur () . Le menu s'affiche.
(2) Réglez l'horloge à l'aide des touches (ou), puis appuyez sur ().

Le réglage est terminé.

- Pour supprimer le scintillagement ou le flou [Phase]

Niveau de réglage: 0 à 63

(1) Choisissez dans le menu , puis appuyez sur () . Le menu s'affiche.
(2) Réglez la phase à l'aide des touches ou , puis appuyez sur .

Le réglage est terminé.

REMARQUE

• Appuyez lentement sur la touche de commande de manière à ne pas manquer le point de réglage.
• Lorsqu'un flou, un scintillagement ou des barres s'affichent à l'écran après réglage, activez la fonction [Phase] pour supprimer le scintillagement ou le flou.

Attention

• Le scintillagement ou le flou risque de ne pas etre supprimé selon l'ordinaire ou la carte video que vous utilisez.

REMARQUE

Lorsque les barres verticales s'affichent à l'écran après le réglage, revenez à l'étape « Pour supprimer les barres verticales [Horloge] » (Horloge Phase Position)

- Pour régler la position de l'écran [Position]

(1) Choisissez dans le menu , puis appuyez sur . Le menu s'affiche.
(2) Positionnez correctement l'image dans la zone d'affichage du moniteur à l'aide des touches ( / / / ) , puis appuyez sur la touche () . Le réglage est terminé.

5 Réglez la palette de couleurs.

Pour régler automatiquement la palette de couleurs [Niveau]

Vous pouvez afficher chaque palette de couleurs (0 à 255) en réglient le niveau de sortie du signal.

(1) Affichez le Motif 2 des fichiers de motifs de réglage d'écran en plein écran sur le moniteur.

(2) Choisissez dans le menu , puis appuyez sur .
(3) Choisissez à l'aide des touches () ou () , puis appuyez sur () . La plage de sortie est régée automatiquement.
(4) Fermez le motif 2.

6 Modifier les caractères/lignes flous.

Pour modifier les caractères/lignes flous [Lissage]

Lorsqu'une image est affichee avec une résolution autre que celle recommandee, les caractères ou les lignes de l'image affichee peuvent etre flous.

Niveau de réglage: 1 à 5

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur . Le menu s'affiche.
(3) Réglez l'apparance des caractères/lignes à l'aide des touches () ou () , puis appuyez sur () . Le réglage est terminé.

REMARQUE

• Etant donné que le nombre de pixels et les positions des pixels sont fixes sur le monitreur LCD, une seule position est possible pour afficher correctement les images. Le réglage de la position est effectué pour déplacer une image vers la position correcte.

Attention

• Selon la résolution de l'affichage, le réglage de la fonction de lissage n'est pas nécessaire. (L'icone de lissage est alors indisponible.)

2-3 Réglage de la couleur

- Sélection du mode d'affichage (mode FineContrast)

Le mode FineContrast permet de selectionner facilement le meilleur mode d'affichage selon l'application du moniteur.

Mode FineContrast

Mode	Fonction
Custom (Personnaliser)	Permet de modifier toutes les valeurs de réglage.
EyeCare	Permet de régler la luminosité sur un niveau plus bas qu'avec les autres modes.
sRGB	Adapté à la comparaison des couleurs des péripériques compatibles sRGB.
Text (Texte)	Adapté à l'affichage de textes sur traitement de texte ou feuille de calcul.
Picture (Image)	Adapté à l'affichage de photos ou d'images.
Movie (Cinema)	Adapté à la lecture d'images animées.

(1) Appuyez sur .

Le nom du mode FineContrast s'affiche en bas à gauche de l'écran.

(2) Chaque fais que vous appuyez sur M , les cinq modes défilent l'un après l'autre.

REMARQUE

• Le menu de réglage et le nom du mode FineContrast ne peuvent pas être affichés en même temps.
• « ScreenManager Pro for LCD » permet de sélectionner automatiquement le mode FineContrast selon l'application utilisé. (Consultez le « Chapter 3 Auto FineContrast » dans le manuel d'utilisation de « ScreenManager Pro for LCD »).

- Réglages avancés

Un réglage et une sauvegarde indépendants du réglage de la couleur peuvent être réalisés pour chaque mode FineContrast.

- Options de réglage pour chaque mode

Selon le mode FineContrast sélectionné, la fonction régliable différent.

: Réglage disponible -: Réglage indisponible

Icône	Fonction	Mode FineContrast
		Custom (Personnaliser)	EyeCare	sRGB	Text (Texte)	Picture (Image)	Movie (Cinema)
	Luminosité	√	√	√	√	√	√
	Contraste	√	-	-	√	√	√
	Température	√	√	-	√	√	√
	Gamma	√	√	-	√	-	-
	Saturation	√	√	-	√	√	√
	Nuance	√	√	-	√	√	√
	Gain	√	√	-	-	-	-
	Restaurer	√	√	√	√	√	√

- Réglage de la luminosité [Luminosité]

Vou puez regler la luminosité de l'écran en modifiant la luminosité du rétroéclairage (Source de lumière émanant de l'arrête du panneau LCD).

Plage de réglage: de 0 à 100%

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur L'écran de réglage de la apparait.
(3) Réglez la luminosité à l'aide des touches (ou), puis appuyez sur la touche (●).

Le réglage est terminé.

- Réglage du contraste [Contraste]

Vous pouvez régler la luminance de l'écran en variant le niveau du signal video.
Plage de réglage: de 0 à 100%

(1) Choisissez dans le menu de réglage, puis appuyez sur .
(2) Choisissez dans le menu , puis appuyez sur L'écran de réglage de la apparait.
(3) Réglez le contraste à l'aide des touches (ou), puis appuyez sur la touche (●).

Le réglage est terminé.

Attention

• Attendez au moins 30 minutes après la mise sous tension du moniteur avant de commencer le réglage de la couleur.
• Reglez le niveau en premier lorsque vous reglez la couleur pour les signaux d'entrée analogiques.

(Reportez-vous à la section « Pour régler automatiquement la palette de couleurs [Niveau] » à la page 16).

• La même image peut s'afficher dans différentes couleurs sur plusieurs moniteurs en raison des caractéristiques propres aux moniteurs. Effectuez un réglage visuel de couleur précis lorsque vous comparez les couleurs sur plusieurs moniteurs.

REMARQUE

• Les valeurs en pourcentage ou Kelvin sont indiquées à titre de referencia.
• L'utilisation du logiciel « ScreenManager Pro for LCD » permet de régler la couleur à l'aide de la souris ou du clavier de votre ordinateur. L'etat régle peut être enregistré comme réglage couleur et restauré ultérieurement. (Voir le « Chapter 4 Color Adjustment » du manuel d'utilisation de « ScreenManager Pro for LCD ».)

REMARQUE

• Vous pouvez également régler la luminosité en appuyant sur la touche ou sans afficher le menu de réglage.
• Lorsque FineContrast est reglé sur le mode [EyeCare] et que la luminosité est réduite à sa valeur minimale, tout ajustement supplémentaire sera automatiquement transféré au Contraste. Lors du transfert à l'ajustement du Contraste, la couleur de la valeur changera dans le menu Ajustage.

REMARQUE

• Avec un contraste de 50% , toute la palette de couleurs est affichée.

• Lors du réglage du moniteur, il est recommandé d'effectuer le réglage de la luminosité, qui peut conserver les caractéristiques de la palette de couleurs, avant de régler le contraste. Effectuez le réglage du contraste dans les cas suivants:

• Si vous trouvez que l'image est souvent même si la luminosité est régée sur 100% . (Réglez le contraste afin qu'il soit supérieur à 50% .)
  -Si vous trouvez que la luminosité de l'image est élevé même si elle est réglée sur 0% (Réglez le contraste afin qu'il soit inférieur à 50% .)

- Réglage de la température de couleur [Température]

Vouss pouvez régler la température de couleur. La température de couleur sert normalement à exprimer la nuance de « Blanc » et/ou « Noir » par une valeur numérique. La valeur est exprimée en degrés Kelvin (K).

De même que pour la température de la flamme, l'image affichée sur le moniteur est rougeâtre si la température de couleur est BASSE et elle est bleuâtre si cette température est élevée. Les valeurs de gain prédéfinies sont régles pour chaque valeur de réglage de la température de couleur.

5 000 K	L'image de couleur blanche s'affiche dans un ton rougeâtre. La valeur 5 000 K ou 6 000 K est généralement utilisée dans l'industrie graphique.
6 500 K	L' image de couleur blanche s'affiche dans un blanc chaud, comparable à du papier blanc. La température est adaptée à l'affichage de photos ou d'images video.
9 300 K	L' image de couleur blanche s'affiche dans un ton blanc légèrement bleuté.

Plage de réglage: Arrêt, 4000 K-10000 K (specifiée par chaque unité de 500 K, y compris 9300 K)

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur () . L'écran de réglage de la apparait.
(3) Réglez la température de couleur à l'aide des touches (Ou), puis appuyez sur la touche (O).

Le réglage est terminé.

- Réglage de la valeur gamma [Gamma]

Vous pouvez régler la valeur gamma. La luminance du moniteur varie selon le signal d'entrée. Toutefois, le taux de variation n'est pas proportionnel au signal d'entrée. La « Correction Gamma » permet de dévelopir l'équilibre entre le signal d'entrée et la luminance du moniteur.

Plage deréglage:1,8,2,0,2,2

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur . L'écran de réglage de la apparait.
(3) Réglez la valeur gamma à l'aide des touches (ou), puis appuyez sur la touche (●).

Le réglage est terminé.

- Réglage de la saturation des couleurs [Saturation]

Cette fonction permet de régler la saturation des couleurs sur le moniteur.
Plage de réglage : de -128 à 127

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur L'écran de réglage de la apparait.
(3) Réglez la saturation des couleurs à l'aide des touches 4 ou 5 , puis appuyez sur la touche 6 . Le réglage est terminé.

REMARQUE

• Vous ne pouvez pas régler la valeur si l'icone ne s'affiche pas, selon le mode FineContrast sélectionné. (Voir la section « Options de réglage pour chaque mode » à la page 18.)
• La fonction [Gain] permet d'effectuer des réglages plus avancés (voir la section « Réglage de la valeur de gain » à la page 20).
• Si vous reglez sur [Arrêt], l'image est affichée dans la couleur préréglée sur le moniteur (Gain : 100 % pour chaque RGB).
• Lors du changement de la valeur de gain, la plage de réglage de la température de couleur passée à « Arrêt ».

REMARQUE

• Vous ne pouvez pas régler la valeur si l'icone ne s'affiche pas, selon le mode FineContrast sélectionné. (Voir la section « Options de réglage pour chaque mode » à la page 18.)

Attention

• Cette fonction ne permet pas d'afficher toute la palette de couleurs.

REMARQUE

• Vous ne pouvez pas régler la valeur si l'icone ne s'affiche pas, selon le mode FineContrast sélectionné. (Voir la section « Options de réglage pour chaque mode » à la page 18.)
• En réglant la valeur au minimum (-128), l'image de l'écran devient monochrome.

- Réglage de la nuance [Nuance]

Cette fonction permet de régler la nuance. Si vous reglez une valeur de nuance trop élevé, l'image devient verdâtre. Si la valeur est BASSE, l'imag nevent violacée.

Plage de réglage: de -32 à 32

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur . L'écran de réglage de la apparait.
(3) Réglez la nuance à l'aide des touches (ou), puis appuyez sur la touche (●).

Le réglage est terminé.

- Réglage de la valeur de gain [Gain]

Chaque valeur de luminance rouge/vert/bleu composant la couleur est appelée « Gain ». Le réglage du gain peut modifier le ton de couleur du « Blanc » (lorsque le signal d'entrée maximal pour chaque couleur est obtenu).
Plage de réglage : de 0 à 100 %

(1) Choisissez dans le menu de réglage, puis appuyez sur .
(2) Choisissez dans le menu , puis appuyez sur . L'écran de réglage de la apparait.
(3) Réglez la valeur correspondante de Rouge, Vert et Bleu à l'aide des touches ou , puis appuyez sur la touche . Le réglage est terminé.

2-4 Réglage du volume [Volume]

Cette fonction vous permet d'augmenter ou de diminuer le volume.
Niveau de réglage: 0 à 20

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur () . Le menu de réglage du volume s'affiche.
(3) Réglez le volume à l'aide des touches 4 ou 5 , puis appuyez sur la touche 6 . Le réglage est terminé.

2-5 Modification de la source sonore lors de l'entrée du signal DisplayPort [Source]

Cette fonction vous permet de modifier la source sonore lors de l'entrée du signal DisplayPort. Vous pouvez selectionner le DisplayPort ou la mini-prise stéreo.

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur () . Le menu de réglage s'affiche.
(3) Sélectionnéz « DisplayPort » ou « Miniprise stéreo » à l'aide des touches ou, puis appuyez sur la touche. La configuration est terminée.

Attention

• Cette fonction ne permet pas d'afficher toute la palette de couleurs.

REMARQUE

• Vous ne pouvez pas régler la valeur si l'icone ne s'affiche pas, selon le mode FineContrast sélectionné. (Voir la section « Options de réglage pour chaque mode » à la page 18.)

Attention

• Cette fonction ne permet pas d'afficher toute la palette de couleurs.

REMARQUE

• Vous ne pouvez pas régler la valeur si l'icone ne s'affiche pas, selon le mode FineContrast sélectionné. (Voir la section « Options de réglage pour chaque mode » à la page 18.)
• La valeur de gain peut changer selon la valeur de la température de couleur.
  Lors du changement de la valeur de gain, la plage de réglage de la température de couleur passée à « Arrêt »

REMARQUE

• Vous pouvez également régler le volume en appuyant sur les touches ou sans avoir besoin d'afficher le menu de réglage.
• Le volume du DisplayPort et de la mini-prise stéreo peut être régle séparément.

REMARQUE

• Cette fonction peut être activée avec l'entrée DisplayPort.

2-6 Désactivation de la sortie audio en mode d'économie d'énergie [Veille]

Ce moniter vous permet de désactiver la sortie audio des haut-parleurs/du casque en mode économique d'énergie.

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur . Le menu de réglage s'affiche.
(3) Sélectionnez « Marche » ou « Arrêt » à l'aide des touches () ou () , puis appuyez sur la touche () . La configuration est terminée.

2-7 Activation/désactivation de la fonction de réglage automatique de la luminosité [Auto EcoView]

Le capteur situé sur la face avant du moniteur utilise la fonction Auto EcoView et détecte la luminosité ambiente pour régler automatiquement la luminosité de l'écran à un niveau comfortable.

(1) Appuyez sur .
Le menu de réglage s'affiche.
(2) Vous pouvez alterner entre les réglages Marche/Arrêt en appuyant sur la
touche

2-8 Activation/Désactivation du mode d'économie d'énergie [Veille]

Cette fonction vous permet de régler le moniteur en mode d'économie d'énergie selon l'objet de l'ordinateur.

(1) Choisissez dans le menu de réglage, puis appuyez sur ©.
(2) Choisissez dans le menu , puis appuyez sur . Le menu de réglage s'affiche.
(3) Sélectionnez « Marche » ou « Arrêt » à l'aide des touches (▲) ou (▼), puis appuyez sur la touche (●).

La configuration est terminée.

Entree analogue

Ce moniteur est conforme à la norme VESA DPMS.

[Stéme d'économie d'énergie]

Ordinateur		Moniteur	Voyant Tension
En fonctionnement		En fonctionnement	Bleu
Economie d'énergie	STAND-BY SUSPENDED OFF	Economie d'énergie	Orange

Entree numérique

DVI-D

Ce moniteur est conforme à la norme DVI DMPM.

• DisplayPort

Ce moniteur est conforme à la norme DisplayPort V1.1a.

REMARQUE

• Aucun son n'est émis alors que le monitateur est en mode d'économie d'énergie, si le signal d'entrée et la source sonore sont ceux du DisplayPort.

REMARQUE

• Lorsque vous utilisez la fonction Auto EcoView, voirlez à ne pas bloquer le capteur situé au bas du monitreur.

Attention

L'alimentation du moniteur est coupée lorsque vous débranche le cordon d'alimentation ou lorsque vous désactive le commutateur d'alimentation principal.
- Les péripériques raccordés au port USB (amont et aval) continuant de fonctionner en mode d'économie d'énergie ou si la touche d'alimentation du moniteur est réglée sur Off. Par conséquent, la consommation d'énergie du moniteur varie selon les péripériques connectés, même si celui-ci est en mode d'économie d'énergie.
- La consommation d'énergie varie même lorsque la mini-prise stéreo est raccordée.

[Stytpeme d'économie d'énergie]

Le moniteur passe en mode économique d'énergie en cinq secondes, selon le réglage de votre ordinateur.

Ordinateur	Moniteur	Voyant Tension
En fonctionnement	En fonctionnement	Bleu
Economie d'énergie	Economie d'énergie	Orange

2-9 Mise hors tension automatique du moniteur [Mise en veille]

Cette fonction permet de régler la mise hors tension automatique du moniteur après un-delai défin in mode d'économie d'énergie.

Plage de réglage : Desactiver, Activer (0, 1, 2, 3, 5, 10, 15, 20, 25, 30, 45 min, 1-5h)

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur

Le menu de réglage s'affiche.

(3) Sélectionnez « Activer » ou « Desactiver » à l'aide des touches () ou () . Si vous sélectionnez « Activer », réglez un début de mise en voille du moniteur à l'aide de () ou () .
(4) Appuyez sur La configuration est terminée.

2-10 Affichage du niveau d'économie d'énergie à l'aide de la fonction EcoView Index

Cette fonction permet d'afficher le niveau d'économie d'énergie à l'aide duvoyant vert.

Plus les barres duvoyant s'allument vers la droite, plus l'économie d'énergie réalisée est importante.

(1) Appuyez sur . Le menu EcoView Index s'affiche.

REMARQUE

• EcoView Index s'affiche lorsque vous reglez la luminosité ou lorsque vous passez en mode FineContrast mode, etc.

Vous pouvez activer/désactiver
l'affichage de la fonction EcoView
Index dans le menu à partir du menu . (Uniquement lorsque l'orientation du menu Ajustage est réglée sur « Paysage »)

2-11 Sélection de la taille d'écran

- Pour modifier la taille de l'écran [Taille]

Les images dont la résolution est différente de la résolution recommendée s'affichent automatiquement en plein écran. Vous pouvez modifier la taille de l'écran à l'aide de la fonction du menu .

Menu	Fonction
Plein Ecran (réglage par défaut)	Affiche une image sur la totalité de l'écran. Dans certains cas, les images peuvent être déformées, car la fréquence du balayage vertical est différente de la fréquence du balayage horizontal.
Elargi	Affiche une image sur la totalité de l'écran. Dans certains cas, une bande noire verticale ou horizontalité apparait afin de compenser la différence entre la fréquence de balayage vertical et horizontal.
Normal	Affiche les images selon la résolution spécifique.

Exemple : Taille de l'imagé 1 280 × 1 024 pour le modele S2243W

Plein Ecran (Réglage par défaut)
(1920×1200)

(1500× 1200)

(1280×1024)

(1) Choisissez dans le menu de réglage, puis appuyez sur
(2) Choisissez dans le menu , puis appuyez sur () . La fenêtre de réglage de la taille d'écran s'affiche.
(3) Sélectionnéz « Plein Ecran », « Elargi » ou « Normal » à l'aide des touches ou, puis appuyez sur. Le réglage de la taille d'écran est terminé.

- Pour régler la luminosité des bandes noires [Intensité Bords]

Un bord (une zone noire sans image) apparait autour de l'image en mode « Normal » ou « Elargi »

(1) Choisissez dans le menu de réglage, puis appuyez sur .
(2) Choisissez dans le menu , puis appuyez sur () . Le menu s'affiche.
(3) Reglez l'intensité des bords à l'aide des touches (ou), puis appuyez sur (Le réglage d'intensité des bords est terminé.

2-12 Configuration de l'affichage du menu de réglage

• Pourmettreàjourles réglages du menu [Taille/Position du Menu/Veille Menu/Translucide]

Taille

Modifiez la taille du menu de réglage selon la procédure suivante.

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur
(3) Choisissez dans le menu , puis appuyez sur Le menus'affiche.
(4) Sélectionnez « Normal » ou « Elargi » à l'aide de () ou () , puis appuyez sur () . La configuration est terminée.

Position du Menu

Réglez la position du menu selon la procédure suivante.

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur () .
(3) Choisissez dans le menu , puis appuyez sur Le menu s'affiche.
(4) Sélectionnez une position à l'aide des touches () / () / () / () , puis appuyez sur () . La configuration est terminée.

Veille Menu

Réglez le temps d'affichage du menu selon la procédure suivante.

Niveau de réglage : désactiver, activer (15, 30, 45, 60 s)

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur
(3) Choisissez dans le menu , puis appuyez sur . Le menu s'affiche.
(4) Sélectionnez « Activer » ou « Desactiver » à l'aide de ou . Si vous sélectionnez « Activer »,CHOISISSÉZ UN DELAI D'affICHAGE DU MENU À L'AIDE DE ou .
(5) Appuyez sur La configuration est terminée.

Translucide

Réglez la transparence de l'affichage du menu selon la procédure suivante.

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur
(3) Choisissez dans le menu , puis appuyez sur () . Le menu s'affiche.
(4) Réglez la transparence de l'affichage du menu à l'aide des touches (ou), puis appuyez sur (●). La configuration est terminée.

REMARQUE

• Le temps d'affichage du mode FineContrast et de la fonction EcoView Index reste inchangé.

2-13 Réglage de l'orientation

- Pour régler l'orientation du menu de réglage [Orientation]

Cette fonction permet de régler l'orientation du menu de réglage lors de l'utilisation de l'écran du moniteur à la verticalie.

(1) Choisissez dans le menu de réglage, puis appuyez sur .
(2) Choisissez dans le menu Autres Fonctions, puis appuyez sur .

Le menu < Orientation> s' affiche.

(3) Sélectionnez « Paysage » ou « Portrait » à l'aide de () ou () , puis appuyez sur () .
La configuration est terminée.
(4) Faites pivoter l'écran du moniteur de 90^ vers la droite si vous sélectionné « Portrait ».

2-14 Touches de verrouillage

Cette fonction permet de verrouiller © afin d'eviter toute modification accidentelle de l'état régle ou défini.

(1) Appuyez sur ⑥ pourmettrelemonitourhors tension.
(2) Appuyez sur tout en maintainant la touche S enforcée pourmettre le moniteur sous tension.

Voupeuz alterner entre la fonction de verrouillage et de déverrouillage en effectuant l'opération à l' étape 2.

2-15 Affichage des informations relatives au moniteur [Informations]

Cette fonction permet d'afficher l'etat du signal d'entrée, la résolution actuelle et le nom du modele.

Informations 1/3 : état du signal d'entrée (D-SUB/DVI Numérique/DisplayPort), résolution et fréquence (H/V)

Informations 2/3 : activer/désactiver la communication DDC/CI

Informations 3/3 : nom du modele, numero de série et durée d'utilisation

(1) Choisissez dans le menu de réglage, puis appuyez sur ©. Le menu s'affiche.
(2) Appuyez ensuite sur () pour vérifier les réglages, etc.

REMARQUE

• Pour utiliser le moniteur en position « Portrait », la prise en charge de la carte video est requise. Si vous utiliserez le moniteur en position « Portrait », il peut être nécessaire de modifier le réglage selon la carte video utilisé par votre ordinateur. Consultez le manuel de la carte video pour plus d'informations.

REMARQUE

• Le temps d'utilisation n'est pas toujours égal à « 0 » lorsque vous achetez le moniteur en raison du contrôle en usine.

Cette fonction permet d'activer ou de désactiver les communications DDC/CI.

(1) Appuyez sur pourmettrelemoneurhors tension.
(2) Appuyez sur tout en maintainant la touche enfoncée pourmettre le moniteur sous tension.

Voussouvez alterner entre la fonction d'activation et de désactivation en effectuant l'opération à l'étape 2.

2-17 Activation/désactivation du voyant Tension [Voyant Tension]

Cette fonction permet d'activer ou désactiver le Voyant Tension (bleu) lorsque le moniteur fonctionne.

(1) Choisissez dans le menu de réglage, puis appuyez sur () .
(2) Choisissez dans le menu , puis appuyez sur .

Le menu < Voyant Tension> s'affiche.

(3) Sélectionnez « Activer » ou « Desactiver » à l'aide de () ou () , puis appuyez sur () .
La configuration est terminée.

2-18 Réglage de la langue [Langue]

Cette fonction permet de selectionner la langue du menu de réglage ou des messages affichés.

Langues pouvant être sélectionnées

Anglais/Allemand/Français/Espagnol/Italien/Suédois/Chinois simplifié/ Chinois traditionnel/Japonais

(1) Choisissez dans le menu de réglage, puis appuyez sur () . Le menu s'affiche.
(2) Sélectionnez une longue à l'aide des touches ( / / / ) , puis appuyez sur () .

La configuration est terminée.

2-19 Réglage de l'affichage du logo EIZO en MARCHE/ARRET

Le logo EIZO apparait à l'écran lors de la mise sous tension du moniteur. Cette fonction permet d'activer ou de désactiver l'affichage du logo EIZO.

(1) Appuyez sur ⑥ pourmettrele moniteur hors tension.
(2) Appuyez sur tout en maintainant la touche enforcée pourmettre le moniteur sous tension.

Voupez modifier l'affichage du logo EIZO en effectuant I'opération précrite à l'etape 2.

REMARQUE

• Vous pouvez vérifier le réglage DDC/ CI dans le menu .

2-20 Restauration des réglages par défaut [Restaurer]

Il existe deux types de restauration : la restauration du réglage de la couleur au réglage par défaut et la restauration de tous les régages aux régages par défaut.

- Restauration des valeurs de réglage de la couleur

Seules les valeurs de réglage du mode FineContrast actuel sont rétablies aux paramètres par défaut (réglages d'usine).

(1) Choisissez dans le menu de réglage, puis appuyez sur .
(2) Choisissez dans le menu , puis appuyez sur . Le menu s'affiche.
(3) Sélectionnez à l'aide des touches () ou () , puis appuyez sur () .

Les valeurs de réglage de la couleur sont rétablies aux paramètres par défaut.

- Restauration de tous les paramètres par défaut (réglages d'usine)

Restaurez tous les paramètres par défaut (réglages d'usine).

(1) Choisissez dans le menu de réglage, puis appuyez sur .
(2) Choisissez dans le menu , puis appuyez sur Le menu s'affiche.
(3) Sélectionnez à l'aide des touches ou , puis appuyez sur . Toutes les valeurs de réglages sont rétablies aux paramètres par défaut.

Attention

• Àpres restauration, l'opération ne peut pas'être annulée.

REMARQUE

Pour les réglages par défaut principaux, reportez-vous à la section « Principaux réglages par défaut (réglages en usine) » à la page 39.

3-1 Raccordement de plus de deux ordinateurs au moniteur

Plus de deux ordinateurs peuvent être branchés au moniter via le connecteur DVI-D, le connecteur D-Sub mini à 15 broches et le connecteur DisplayPort situés à l'arrête du moniter.

Examples de branchement

- Commutation du signal d'entrée

Le signal d'entrée change chaque fois que vous appuyez sur (S)

Lorsque le signal est commuté, le nom du port d'entrée actif s'affiche dans le coin supérieur droit de l'écran.

- Pour régler la sélection du signal d'entrée [Signal Entrée]

Le moniteur reconnaît le connecteur permettant l'entrée des signaux de l'ordinateur. Lorsqu'un ordinateurs est mis hors tension ou passé en mode économique d'énergie, le moniteur affiche automatiquement un autre signal.

Réglage de la priorité	Fonction
Auto	Lorsqu'un ordinateurs est mis hors tension ou passé en mode économique d'énergie, le monitaur affiche automatiquement un autre signal.
Manuel	Le moniteur détecte uniquement les signaux de l'ordinateur qui sont en train de s'afficher automatiquement. Sélectionnez un signal d'entrée actif à l'aide de Ⓒ.

[Réglage de signal d'entrée]

(1) Choisissez dans le menu de réglage, puis appuyez sur .
(2) Choisissez dans le menu , puis appuyez sur Le menu s'affiche.
(3) Sélectionnez « Auto » ou « Manuel » à l'aide des touches () ou () , puis appuyez sur () . La configuration est terminée.

3-2 Réglage du niveau d'entrée DVI [Niv. entrée DVI]

Cette fonction vous permet de régler le niveau d'entrée du signal DVI lorsque
vous utilisez un cable long DVI.
Niveau de réglage : Auto, Manuel (1 à 8)

(1) Appuyez sur ⑥ pourmettrelemonitourhors tension.
(2) Appuyez sur tout en maintainant la touche enfoncée pourmettre le moniteur sous tension. Le menu de réglage s'affiche.
(3) Sélectionnez « Auto » ou « Manuel » à l'aide de ou . Réglez le niveau d'entrée à l'aide de ou afin d'obtenir un affichage correct si vous sélectionnez « Manuel ».
(4) Appuyez sur Le réglage est terminé.

REMARQUE

• Lorsque est réglé sur « Auto», la fonction d'économie d'énergie du moniteur n'est effective que si tous les ordinateurs sont en mode économique d'énergie.

Attention

• Sélectionnez « Manuel » uniquement si un bruit est émis lors de l'utilisation d'un long cable DVI.

3-3 Raccordement de péripériques USB

Ce moniteur est équipé d'un concentrateur compatible USB. Raccordé à un ordinateur compatible USB ou à un autre concentrateur USB, il se comporte comme un concentrateur USB en permettant la connexion à des péripériques USB.

- Environnement système requis

(1) Un ordinateur équipé d'un port USB ou un autre concentrateur USB raccordé à un ordinateur compatible USB.
(2) Windows 2000/XP/Vista ou Mac OS 9.2.2 et Mac OS X 10.2 ou version ultérieure
(3) Câble USB EIZO (MD-C93)

- Procedure de connexion (Configuration de la fonction USB)

(1) Raccordez d'abord le moniteur à un ordinateur à l'aide du cable de signal, puis mettez l'ordinateur sous tension.
(2) Raccordez le cable USB fourni entre le port USB (descendant) d'un ordinateur compatible USB (ou d'un concentrateur USB) et le port USB (montant) du moniteur.
(3) Permet de raccorder le périphérique USB au port aval USB du moniteur.

La fonction de concentrateur USB est automatiquement configurée au moment de la connexion du cable USB.

Attention

• Ce moniteur peut ne pas fonctionner correctement selon l'ordinateur, le système d'exploitation et les péripériques utilisés. Pour toute information sur la compatibilité USB de vos péripériques, contactez leurs fabricants.
• Les péripériques raccordés au port USB (amont et aval) continuant de fonctionner en mode d'économie d'énergie ou si la touche d'alimentation du moniteur est réglée sur Off. Par conséquent, la consommation d'énergie du moniteur varie selon les péripériques connectés, même si celui-ci est en mode d'économie d'énergie.
• Si le commutateur d'alimentation principal est regle sur Off, le péripérisque raccordé au port USB ne fonctionne pas.

Chapitre 4 Dépannage

Si un problème persiste après application des corrections proposées, veuillez prendre contact avec votre revendeur local.

• Problèmes de non-affichage d'images Voir n^1 à n^2 .
  Problèmes d'images (entree numerie) Voir ^ 3 a n° 8.
  Problèmes d'images (entree analogue) Voir ^3a^12
• Autres problèmes Voir n^ 13 à n^ 16 .
• Problèmes de connexion USB Voir n^17 .

Problèmes	Cause et solution
1. Aucune image • Levoyant Tension ne s'allume pas.	• Vérifiez que le cordon d'alimentation est correctement raccordé. Si le problème subsiste, mettez le moniteur hors tension, puis remettez-le sous tension après quelques minutes et essayez de nouveau. • Activez le commutateur d'alimentation principal. • Appuyez sur Ⓞ.
• Levoyant Tension s'allume en bleu.	• Augmentez chaque valeur de réglage dans [Luminosite], [Contraste] et [Gain]. (voir page 18, 20) • Réglez le niveau d'entrée DVI à l'aide de l'options [Niv. entrée DVI] si vous utilisez le cable long DVI. (voir page 29)
• Levoyant Tension s'allume en orange.	• Changez le signal d'entrée en appuyant sur Ⓞ. • Appuyez sur une touche du clavier ou utilisez la souris. • Vérifiez si l'ordinateur est sous tension.
• Levoyant Tension clignote en orange	• Le périphérique qui utilise la connexion DisplayPort a rencontres un problème. Résolvez le problème, éteignez le moniteur, puis allumez-le de nouveau. Pour plus d'informations, reportez-vous au guide du périphérique raccordé au DisplayPort.
2. Le message ci-dessous s'affiche.	Ce message s'affiche lorsque le signal n'est pas correctement entré, même si le moniteur fonctionne correctement.
• Ce message s'affiche si aucun signal n'est entré. Exemple : Signal Check D-SUB No Signal	• Le message illustré à gauche risque de s'afficher, étant donné que certains ordinateurs n'émettent pas de signal dés leur mise sous tension. • Vérifiez si l'ordinateur est sous tension. • Vérifiez que le cable de signal est correctement branché. • Changez le signal d'entrée en appuyant sur Ⓞ. • Réglez le niveau d'entrée DVI à l'aide de l'options [Niv. entrée DVI] si vous utilisez le cable long DVI. (voir page 29)
• Le message indique que le signal d'entrée est en dehors de la bande de fréquence spécifique. (Cette fréquence de signal s'affiche en rouge.) Exemple : Signal Error DUI Digital fD:162.8MHz fH:75.4kHz fU:60.4Hz	• Vérifiez si le réglage du signal de votre ordinateur correspond aux paramètres de résolution et de fréquence vertical du moniteur. (voir page 9) • Redémarrez l'ordinateur. • Sélectionnez un mode d'affichage approprié à l'aide de l'utilitaire de la carte video. Consultez le manuel de la carte video pour plus d'informations. fD: Fréquence de point (Affiché uniquement à l'entrée des signaux numériques) fH: Fréquence horizontal fV: Fréquence verticale
3. L'écran est trop lumineux ou trop nombre.	• Réglez-le à l'aide de [Luminosite] ou [Contraste]. (Le rétroéclairage du moniteur LCD a une durée de vie limitée. Si l'écran s'assombrit ou scintille, prenez contact avec votre revendeur.) (voir page 18)
4. Les caractères sont flous.	• Vérifiéz si le réglage du signal de votre ordinateur correspond aux paramètres de résolution et de fréquence verticale du moniteur. (voir page 9)• Réglez la nettement [Lissage]. (voir page 16)
5. Des images rémanentes s'affichent.	• Utilissez un économiqueur d'écran ou la fonction de veille en cas d'affichage prolongé d'une image.• Les images rémanentes sont spécifiques aux moniteurs LCD.Evitez d'afficher la même image pendant trop longtemps.
6. Des points verts/rouges/blancs ou des points défectieux restent affichés sur l'écran.	• C'est une caractéristique du panneau LCD et non un défaut.
7. Un moirage ou des marques de pression restent sur l'écran.	• Affichez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi résolu.
8. Des parasites apparaissent sur l'écran.	• Une fois les signaux d'entrée analogue entrés, modifier le réglage de l'options <Filtre du Signal> du menu <Ecran> sur « Marche ».Lorsque les signaux du système HDCP sont entrés, il est possible que les images normales ne s'affichient pas immédiatement à l'écran.Réglez le niveau d'entrée DVI à l'aide de l'options [Niv. entrée DVI] si vous utilisez le cable long DVI. (voir page 29)
9. La position d'affichage est incorrecte.	• Positionnez correctement l'image à l'intérieur de la zone d'affichage à l'aide de la fonction [Position]. (voir page 16)• Si le problème persiste, utilisez l'utilitaire de la carte video, s'il est disponible, pour modifier la position d'affichage.
10. Des barres verticales s'affichent à l'écran ou une partie de l'image scintille.	• Effectuez un réglage à l'aide de [Horloge]. (voir page 15)
11. Tout l'écran scintille ou est flou.	• Réglez l'écran à l'aide de la fonction [Phase]. (voir page 15)
12. La partie supérieure de l'écran est déformée comme illustré ci-dessous.	• Ce problème survient lorsque le signal de synchronisation composite (X-OR) et le signal de synchronisation verticale séparé sont entrés simultanément. Sélectionnez soit le signal composite, soit le signal séparé.
13. L'icône <Lissage> de la fonction <Ecran> du menu de réglage ne peut pas être sélectionnée.	• Selon la résolution de l'affichage, le réglage de la fonction de lissage n'est pas nécessaire. (L'icône de lissage est alors indisponible.)• La fonction <Lissage> est désactivée lorsque la résolution de l'écran est définie sur. 1 680 × 1 050 (S2233W) 1 920 × 1 200 (S2243W)• Sélectionnez [Elargi] dans le menu <Taille> à une résolution de 1 600 × 1 200. (S2243W)• Sélectionnez [Normal] dans le menu <Taille>.
14. Le menu de réglage ne s'affiche pas.	• Vérifiéz si la fonction de verrouillage est activée. (voir page 25)
15. La fonction de réglage automatique ne fonctionne pas correctement.	• Cette fonction est inopérante lorsqu'un signal numérique est entre.• Cette fonction ne peut être correctement utilisée avec certaines cartes vidéo.
16. Pas de son.	• Vérifiez que le cable à mini-prise est correctement branché. • Vérifiez si le volume est régle sur 0. • Vérifiez les régles de l'ordinateur et du logiciel audio. • Lors de l'entrée du signal DisplayPort, vérifie le réglage [Source] (voir page 20)
17. Le moniteur raccordé avec le cable USB n'est pas déetecté. / Les apparciels USB raccordés au moniteur ne fonctionnent pas.	• Vérifiez que le cable USB est correctement branché. (voir page 30) • Branchez le cable sur un autre port USB. Si vous ordinateur ou les péripériques fonctionnent correctement après avoir changé de port, contactez votre revendeur le plus proche. (Consultez le mode d'emploi de l'ordinateur pour plus d'informations.) • Redémarrez l'ordinateur. • Si les péripériques fonctionnent correctement lorsque l'ordinateur et les péripériques sont raccordés directement, contactez votre revendeur le plus proche. • Assurez-vous que l'ordinateur et le système d'exploitation sont compatibles USB. (Pour toute information sur la compatibilité USB de vos péripériques, consultez leur fabricant respectif.) • Vérifiez le réglage du BIOS pour la connexion USB si votre ordinateur fonctionne sous Windows. (Consultez le mode d'emploi de l'ordinateur pour plus d'informations.)

5-1 Fixation d'un bras

Le pied peut être retire et remplace par un bras (ou un autre support) à fixer au moniteur. Utilisez un bras ou un pied EIZO en option.

1 Posez le moniteur LCD sur un tissu propre etalé sur une surface stable avec la surface du panneau tournée vers le bas.
2 Déposez le pied. (Préparez un tournevis.)

Dévissez les quatre vis fixant l'appareil et le pied à l'aide du tournevis.

3 Fixez le moniteur au bras ou au pied.

Fixez le moniteur au bras ou au support à l'aide des vis spécifiées dans le manuel d'utilisation du bras ou du support.

Attention

Fixez le bras ou le support conformément aux instructions des manuels d'utilisation.
- Avant d'utiliser un bras ou un support d'une autre marque, vérifie les points suivants et choisissez un bras ou un support conforme à la norme VESA.

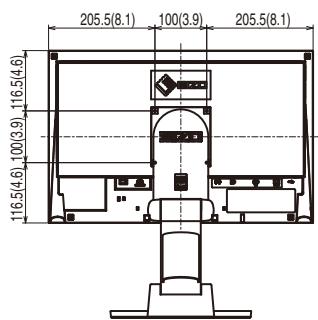

• Espacement entre les trous de vis: 100mm× 100mm
  -Epaissieur de la plaque:2,6mm
• Suffisamment solide pour supporter le poids du moniteur (à l'exception du support) et les accessoires tels que les câbles.

Utilisez les vis décrites ci-dessous.

Pied EZ-UP

Moniteur sans support:

Vis fournies avec ce monitreur (M4× 12mm)

-FlexStand

Pied réglablé en hauteur:

Vis utilisées pour fixer le pied sur le moniteur

• Si vous utilisez un bras ou un support, fixez-le selon les angles d'inclinaison du moniteur suivants.
• jusqu'à 45^ vers le haut et 45^ vers le bas (affichage horizontal et vertical, rotation de 90^ vers la droite)
• Raccordez les cables après avoir fixé le bras.
• Si vous souhaitez-retirer le pied EZ-UP,faites légèrement pivoter l'écran du moniteur vers la gauche ou vers la droite pour dégager les quatre vis situées sous le pied. Dévissez ensuite les quatre vis.

5-2 Retraction du pied EZ-UP

Suivez la procédure ci-dessous pour rétractor le pied lorsque vous rangez le monitateur équipé d'un pied EZ-UP dans son emballage.

1 Retirez l'enveloppe de câbles.
2 Abaissez l'écran du moniteur jusqu'à ce que la charnière du pied touche la base du pied, puis fixez le mécanisme de verrouillage métallique.

Réglez l'angle du moniteur de sorte que l'écran ne touche pas la base du pied.

3 Abaissez l'écran vers l'arrière en conservant le bouton de sécurité en position relevée.

Une fois l'écran incliné au maximum (25°) vers l'arrière, le bouton de sécurité peut être difficile à relever. Dans ce cas, relevez légrement le moniteur vers la verticale pour acceder au bouton de sécurité et le soulever.

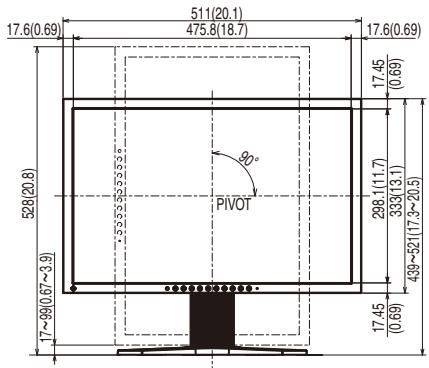

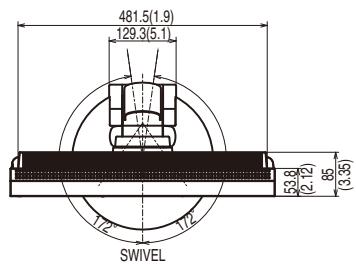

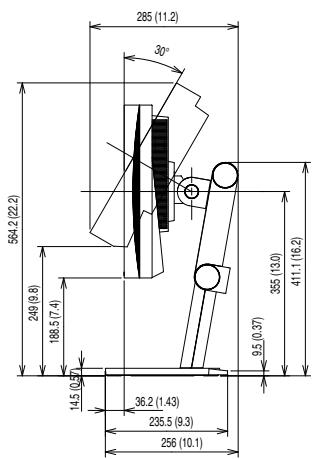

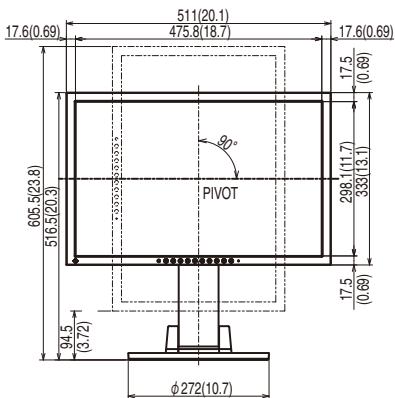

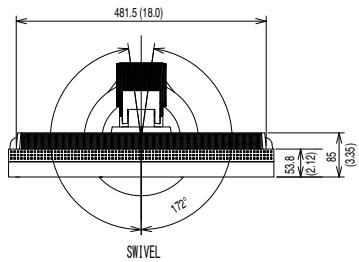

5-3 Spécifications

S2233W

Panneau LCD		Ecran LCD couleur TFT 22,0 pouces (560 mm), anti-reflect Angle de visualisation : Horizontal 178°, Vertical 178° (CR :10 ou plus)
Pas de masque		0,282 mm
Fréquence de balayage horizontal		Analogue : 31 à 82 kHz Numérique (DVI-D/DisplayPort): 31 à 65 kHz
Fréquence de balayage vertical		Analogue : 55 à 76 Hz (non entrelacé) (1 680 × 1 050 : 55 à 61 Hz) Numérique (DVI-D/DisplayPort): 59 à 61 Hz (non entrelacé) (VGA TEXT : 69 à 71 Hz)
Résolution		1 680 points × 1 050 lignes
Fréquence de point maximale		Analogue : 150 MHz Numérique (DVI-D/DisplayPort): 120 MHz
Couleur affichable maximale		Environ 16,77 millions de couleurs (1 064,33 millions de couleurs/10 bits LUT)
Zone d'affichage (H × V)		473,8 mm × 296,1 mm
Alimentation		100 à 120 VCA ±10 %, 50/60 Hz 0,85 A 200 à 240 VCA ±10 %, 50/60 Hz 0,43 A
Consommation électricité	Affichage à l'écran allumé	90 W ou moins (avec charge USB, Haut-parleur en marche) 80 W ou moins (sans charge USB, Haut-parleur arrêté)
	Mode économique d'énergie	1,5 W ou moins (pour une entrée de signal unique D-Sub, sans charge USB, lorsque la mini-prise stéreo n'est pas raccordée, [Signal Entrée] : « Manuel »)
	Touché d'alimentation étente	1 W ou moins (sans charge USB, lorsque la mini-prise stéreo n'est pas raccordée)
	Commutateur d'alimentation étente	0 W
Connecteur de signal d'entrée		D-Sub mini à 15 broches
		Connecteur DVI-D (Compatible HDCP)
		DisplayPort (Norme V1.1a, compatible HDCP et 8 bits) Format applicable (Signal audio) - 2 canaux PCM linéaire (32 kHz/44,1 kHz/48 kHz/88,2 kHz/96 kHz)
Signal d'entrée analogue (Sync)		Séparé, TTL, positive/négative Composite, TTL, positive/négative
Signal d'entrée analogue (Viséo)		Analogue, positif (0,7 Vc-c/75 Ω)
Système de transmission de signal numérique (DVI-D)		TMDS (Liaison simple)
Mémoire de signaux vidéo		Signal analogue : 45 (prédéfini : 16) Signal numérique (DVI-D): 10 Signal numérique (DisplayPort): 10
Sortie audio		Sortie du haut-parleur : 0,5 W + 0,5 W (8 Ω, THD : 10 % ou moins) Sortie du casque : 2 mW + 2 mW
Entrée de ligne		Impédance d'entrée : 48 kΩ (typ.) Niveau d'entrée : 1,0 V eff. (maxi.)
Plug & Play		Analogue/Numérique (DVI-D): VESA DDC 2B / Structure EDID 1.3 Numérique (DisplayPort): VESA DisplayPort / EDID structure 1.4
Dimensions (largeur) × (hauteur) × (profondeur)	Unité principale (pied régiable en hauteur inclus)	511 mm (20,1 pouces) × 439 à 521 mm (17,3 à 20,5 pouces) × 208,5 mm (8,2 pouces)
	Unité principale (pied EZ-UP inclus)	511 mm (20,1 pouces) × 351,5 à 516,5 mm (13,8 à 20,3 pouces) × 279,9 à 307,5 mm (11,0 à 12,1 pouces)
	Unité principale (FlexStand inclus)	511 mm (20,1 pouces) × 347,5 à 521,5 mm (13,7 à 20,5 pouces) × 240,5 à 256 mm (9,5 à 10,1 pouces)
	Unité principale (sans pied)	511 mm (20,1 pouces) × 333 mm (13,1 pouces) × 85 mm (3,35 pouces)
Poids	Unité principale (pied régiable en hauteur inclus)	environ 9,6 kg (21,2 lbs.)
	Unité principale (pied EZ-UP inclus)	environ 11,4 kg (25,1 lbs.)
	Unité principale (FlexStand inclus)	environ 9,6 kg (21,2 lbs.)
	Unité principale (sans pied)	environ 6,6 kg (14,6 lbs.)
Plage de déplacement	Pied régiable en hauteur	Inclinaison : 40° vers le haut, 0° vers le bas Pivot : 35° vers la droite, 35° vers la gauche Hauteur régiable : 82 mm (3,2 pouces) Rotation : 90° (vers la droite)
	Pied EZ-UP	Inclinaison : 25° vers le haut, 0° vers le bas Pivot : 172° vers la droite, 172° vers la gauche Hauteur régiable : 165 mm (6,5 pouces) Rotation : 90° (vers la droite)
	FlexStand	Inclinaison : 30° vers le haut, 0° vers le bas Pivot : 172° vers la droite, 172° vers la gauche Hauteur régiable : 225 mm (8,9 pouces) (Inclinaison 0° : 174 mm (6,9 pouces)) Rotation : 90° (vers la droite)
Conditions ambientes	Température	Température de fonctionnement : 5 °C à 35 °C (41 °F à 95 °F) Température d'entreposeage : -20 °C à 60 °C (-4 °F à 140 °F)
	Humidité	Humidité de fonctionnement : 20 % à 80 % R.H (pas de condensation) Humidité d'entreposeage : 10 % à 80 % R.H (pas de condensation)
	Pression	Fonctionnement : 700 à 1 060 hPa Stockage : 200 à 1 060 hPa
USB	Norme	USB Specification Revision 2.0
	Port	Port amont × 1, Port aval × 2
	Alimentation	Aval : 500 mA max./1 port

S2243W

Panneau LCD		Ecran LCD couleur TFT 22,0 pouces (560 mm), anti-reflect Angle de visualisation : Horizontal 178°, Vertical 178° (CR :10 ou plus)
Pas de masque		0,247 mm
Fréquence de balayage horizontal		Analogue : 31 à 94 kHz Numérique (DVI-D/DisplayPort): 31 à 76 kHz
Fréquence de balayage vertical		Analogue : 55 à 76 Hz (non entrelacé) (1 920 × 1 200 : 55 à 61 Hz) Numérique (DVI-D/DisplayPort): 59 à 61 Hz (non entrelacé) (VGA TEXT : 69 à 71 Hz)
Résolution		1 920 points × 1 200 lignes
Fréquence de point maximale		Analogue : 202,5 MHz Numérique (DVI-D/DisplayPort): 162 MHz
Couleur affichable maximale		Environ 16,77 millions de couleurs (1 064,33 millions de couleurs/10 bits LUT)
Zone d'affichage (H × V)		473,8 mm × 296,1 mm
Alimentation		100 à 120 VCA ±10 %, 50/60 Hz 0,85 A 200 à 240 VCA ±10 %, 50/60 Hz 0,43 A
Consommation électricité	Affichage à l'écran allumé	90 W ou moins (avec charge USB, Haut-parleur en marche) 80 W ou moins (sans charge USB, Haut-parleur arrêté)
	Mode économique d'énergie	1,5 W ou moins (pour une entrée de signal unique D-Sub, sans charge USB, lorsque la mini-prise stéreo n'est pas raccordée, [Signal Entrée] : « Manuel »)
	Touché d'alimentation étente	1 W ou moins (sans charge USB, lorsque la mini-prise stéreo n'est pas raccordée)
	Commutateur d'alimentation étente	0 W
Connecteur de signal d'entrée		D-Sub mini à 15 broches
		Connecteur DVI-D (Compatible HDCP)
		DisplayPort (Norme V1.1a, compatible HDCP et 8 bits) Format applicable (Signal audio) - 2 canaux PCM linéaire (32 kHz/44,1 kHz/48 kHz/88,2 kHz/96 kHz)
Signal d'entrée analogue (Sync)		Séparé, TTL, positive/négative Composite, TTL, positive/négative
Signal d'entrée analogue (Vidéo)		Analogue, positif (0,7 Vc-c/75 Ω)
Système de transmission de signal numérique (DVI-D)		TMDS (Liaison simple)
Mémoire de signaux vidéo		Signal analogue : 45 (prédéfini : 16) Signal numérique (DVI-D): 10 Signal numérique (DisplayPort): 10
Sortie audio		Sortie du haut-parleur : 0,5 W + 0,5 W (8 Ω, THD : 10 % ou moins) Sortie du casque : 2 mW + 2 mW
Entrée de ligne		Impédance d'entrée : 48 kΩ (typ.) Niveau d'entrée : 1,0 V eff. (maxi.)
Plug & Play		Analogue/Numérique (DVI-D): VESA DDC 2B / Structure EDID 1.3 Numérique (DisplayPort): VESA DisplayPort / EDID structure 1.4
Dimensions (largeur) × (hauteur) × (profondeur)	Unité principale (pied régiable en hauteur inclus)	511 mm (20,1 pouces) × 439 à 521 mm (17,3 à 20,5 pouces) × 208,5 mm (8,2 pouces)
	Unité principale (pied EZ-UP inclus)	511 mm (20,1 pouces) × 351,5 à 516,5 mm (13,8 à 20,3 pouces) × 279,9 à 307,5 mm (11,0 à 12,1 pouces)
	Unité principale (FlexStand inclus)	511 mm (20,1 pouces) × 347,5 à 521,5 mm (13,7 à 20,5 pouces) × 240,5 à 256 mm (9,5 à 10,1 pouces)
	Unité principale (sans pied)	511 mm (20,1 pouces) × 333 mm (13,1 pouces) × 85 mm (3,35 pouces)
Poids	Unité principale (pied régiable en hauteur inclus)	environ 9,6 kg (21,2 lbs.)
	Unité principale (pied EZ-UP inclus)	environ 11,4 kg (25,1 lbs.)
	Unité principale (FlexStand inclus)	environ 9,6 kg (21,2 lbs.)
	Unité principale (sans pied)	environ 6,6 kg (14,6 lbs.)
Plage de déplacement	Pied régiable en hauteur	Inclinaison : 40° vers le haut, 0° vers le bas Pivot : 35° vers la droite, 35° vers la gauche Hauteur régiable : 82 mm (3,2 pouces) Rotation : 90° (vers la droite)
	Pied EZ-UP	Inclinaison : 25° vers le haut, 0° vers le bas Pivot : 172° vers la droite, 172° vers la gauche Hauteur régiable : 165 mm (6,5 pouces) Rotation : 90° (vers la droite)
	FlexStand	Inclinaison : 30° vers le haut, 0° vers le bas Pivot : 172° vers la droite, 172° vers la gauche Hauteur régiable : 225 mm (8,9 pouces) (Inclinaison 0° : 174 mm (6,9 pouces)) Rotation : 90° (vers la droite)
Conditions ambientes	Température	Température de fonctionnement : 5 °C à 35 °C (41 °F à 95 °F) Température d'entreposeage : -20 °C à 60 °C (-4 °F à 140 °F)
	Humidité	Humidité de fonctionnement : 20 % à 80 % R.H (pas de condensation) Humidité d'entreposeage : 10 % à 80 % R.H (pas de condensation)
	Pression	Fonctionnement : 700 à 1 060 hPa Stockage : 200 à 1 060 hPa
USB	Norme	USB Specification Revision 2.0
	Port	Port amont × 1, Port aval × 2
	Alimentation	Aval : 500 mA max./1 port

Principaux régages par défaut (réglages en Usine)

Auto EcoView		Marche
Lissage		3
Mode FineContrast		Custom (Personnaliser)
PowerManager		Marche
Signal Entrée		Manuel
Taille		Plein Ecran
Mise en veille		Desactiver
Configurer OSD	Taille	Normal
	Veille Menu	45 sec
Langue		English

Dimensions externes

S2233W/S2243W (Pied réglabè en hauteur)

unité : mm (pouce)

S2233W/S2243W (Pied EZ-UP)

unité : mm (pouce)

unité : mm (pouce)

S2233W/S2243W (FlexStand)

Affectation des broches du connecteur

• Connecteur DVI-D

Broche n°	Signal	Broche n°	Signal	Broche n°	Signal
1	T.M.D.S. Data 2-	9	T.M.D.S. Data1-	17	T.M.D.S. Data0-
2	T.M.D.S. Data 2+	10	T.M.D.S. Data1+	18	T.M.D.S. Data0+
3	T.M.D.S. Data2/4 Shield	11	T.M.D.S. Data1/3 Shield	19	T.M.D.S. Data0/5 Shield
4	NC*	12	NC*	20	NC*
5	NC*	13	NC*	21	NC*
6	DDC Clock (SCL)	14	+5V Power	22	T.M.D.S. Clock shield
7	DDC Data (SDA)	15	Ground (return for +5V, Hsync, and Vsync)	23	T.M.D.S. Clock+
8	NC*	16	Hot Plug Detect	24	T.M.D.S. Clock-

(NC^* : pas de connexion)

• Connecteur D-Sub mini à 15 broches

(NC^* : pas de connexion)

• Connecteur DisplayPort

Broche n°	Signal	Broche n°	Signal	Broche n°	Signal
1	ML Lane3-	8	Ground	15	AUX CH+
2	Ground	9	ML Lane1+	16	Ground
3	ML Lane3+	10	ML Lane0-	17	AUX CH-
4	ML Lane2-	11	Ground	18	Hot Plug Detect
5	Ground	12	ML Lane0+	19	Return
6	ML Lane2+	13	CONFIG1	20	DP PWR
7	ML Lane1-	14	CONFIG2

• Port USB

N° de contact	Signal	Remarques
1	VCC	Alimentation du cable
2	- Data	Données séries
3	+ Data	Données séries
4	Ground	Terre du cable

Liste Accessoires

Kit de nettoyage	ScreenCleaner de EIZO
Haut-parleur	i•Sound L3*
Câble de signal	PP200

• Selon le type de pied, il est possible qu'il ne soit pas possible de raccorder le haut-parleur en option.
  Pour obtenir les toutes dernières informations relatives aux accessoires, consultez notre site Web.

http://www.eizo.com

5-4 Glossaire

Horloge

Le moniter à entrée analogue doit reproductive une horloge de la même fréquence que la fréquence de point du système videoutilisé, lorsque le signal d'entrée analogue est converti en un signal numérique pour afficher l'image. Cette opération est appelée réglage d'horloge. Si l'impulsion d'horloge n'est pas correctement réglée, des barres verticales apparaisent sur l'écran.

DDC/CI(Display Data Channel/Command Interface)

Norme VESA standardisant l'echange interactif des informations de reglage, etc. entre un ordinateur et le moniteur.

DisplayPort

VESA inclut une norme d'interface numérique pour le périphérique d'affichage numérique. DisplayPort peut transférer un signal video jusqu'à 16 bits pour chaque canal RGB ainsi qu'un signal audio. (Ce moniteur prend uniquement en charge des signaux video de 8 bits.)

DVI (Digital Visual Interface, Interface visuelle numérique)

DVI est une norme d'interface numérique. L'interface DVI permet la transmission directe des données numériques du PC sans perte.

Ceci inclut le système de transmission TMDS et les connecteurs DVI. Il existe deux types de connecteurs DVI. Le premier est le connecteur DVI-D réservé à l'entrée de signaux numériques. L'autre est le connecteur DVI-I qui accepte des signaux numériques et analogiques.

DVI DMPM est une fonction d'économie d'énergie adaptée à l'interface numérique. L'état « moniteur allumé » (mode de fonctionnement normal) et « actif étant » (mode économique d'énergie) sont indispensablees pour le mode d'alimentation DVI DMPM du moniteur.

Gain

Cette fonction est utilisée pour régler chaque paramètre de couleur pour le rouge, le vert et le bleu. Un moniter LCD peut afficher des couleurs en faisant passer la lumière par le filtre coloré du panneau. Le rouge, le vert et le bleu sont les trois couleurs primaires. Toutes les couleurs affichées à l'écran sont une combinaison de ces trois couleurs. Le ton peut être modifié en réglient l'intensité de lumière (volume) traversant le filtre de chaque couleur.

Gamma

Généralement, la luminosité du moniteur varie de façon non linéaire selon le niveau du signal d'entrée; c'est ce qu'on appelle la « caractéristique Gamma ». Une valeur gamma faible générale une image peu contrastée alors qu'une valeur gamma élevée augmente le contraste de l'image.

Système de codage des signaux numériques développé pour protégger contre la copie des contenus numériques, tels que la vente, la musique, etc. La technologie HDCP permet de sécuriser la transmission des contenus numériques en codant côté sortie le contau envoyé via un terminal DVI et en le decodant ensuite côte entrée.

Aucun contenu numérique ne peut etre reproduit si les équipements cotés sortie et entrée ne sont pas compatibles HDCP.

Phase

La phase correspond à un début d'échantillonnage pour convertir le signal analogique d'entrée en un signal numérique. Le réglage de phase permet de régler le début. Il est recommendé d'effectuer le réglage de phase une fois que l'horloge est correctement régée.

Réglage du niveau

Le réglage du niveau permet de contrôler les niveaux de sortie des signaux afin d'afficher toute la palette de couleurs. Il est recommendé d'effectuer le réglage du niveau avant d'effectuer le réglage de la couleur.

Résolution

Le panneau LCD est constitué d'un grand nombre de pixels de la taille spécifiée qui s'allument pour former l'image affichée à l'écran. Ce moniteur est constitué de 1 680 (S2233W) / 1 920 (S2243W) pixels horizontally et de 1 050 (S2233W) / 1 200 (S2243W) pixels verticaux. A une résolution de 1680 × 1050 (S2233W) / 1920 × 1200 (S2243W), tous les pixels sont allumés en plein écran (1:1).

sRGB (Norme RGB)

Norme internationale pour la reproduction des couleurs et de l'espace couleur sur les périphériques (tels que les moniteurs, les imprimantes, les apparciels photos numériques et les scanners). La norme sRGB permet aux internautes d'assurer une synchronisation précise des couleurs en tant que moyen de synchronisation des couleurs simple pour l'utilisation de l'Internet.

Température

La température de couleur est une méthode de mesure de la tonalité du blanc, indiquée généralement en degrés Kelvin. L'écran devient rougeâtre à basse température et bleuâtre à température elevée, comme la température de la flamme.

5000 K : blanc légrement rougeâtre
6 500 K : blanc chaud, comparable à du papier blanc
9 300 K : blanc légrement bleuté

Méthode de transmission de signal pour l'interface numérique.

VESA DPMS (Video Electronics Standards Association - Display Power Management Signaling)

L'association VESA définit la normalisation des signaux d'ordinateurs (carte video) pour l'économie d'énergie des moniteurs d'ordinateurs. DPMS définit l'état du signal entre l'ordinateur et le moniteur.

5-5 Synchronisation prédéfinie

Le tableau suivant indique la synchronisation video prédéfinie en usine (pour les signaux analogiques uniquement).

Mode	Fréquence de point		Fréquence	Polarité
			Horizontal: kHzVertical: Hz
VGA 640×480@60 Hz	25,2 MHz	Horizontale	31,47	Négative
		Verticale	59,94	Négative
VGA TEXT720×400@70 Hz	28,3 MHz	Horizontale	31,47	Négative
		Verticale	70,09	Positive
VESA 640×480@73 Hz	31,5 MHz	Horizontale	37,86	Négative
		Verticale	72,81	Négative
VESA 640×480@75 Hz	31,5 MHz	Horizontale	37,50	Négative
		Verticale	75,00	Négative
VESA 800×600@56 Hz	36,0 MHz	Horizontale	35,16	Positive
		Verticale	56,25	Positive
VESA 800×600@60 Hz	40,0 MHz	Horizontale	37,88	Positive
		Verticale	60,32	Positive
VESA 800×600@72 Hz	50,0 MHz	Horizontale	48,08	Positive
		Verticale	72,19	Positive
VESA 800×600@75 Hz	49,5 MHz	Horizontale	46,88	Positive
		Verticale	75,00	Positive
VESA 1 024×768@60 Hz	65,0 MHz	Horizontale	48,36	Négative
		Verticale	60,00	Négative
VESA 1 024×768@70 Hz	75,0 MHz	Horizontale	56,48	Négative
		Verticale	70,07	Négative
VESA 1 024×768@75 Hz	78,8 MHz	Horizontale	60,02	Positive
		Verticale	75,03	Positive
VESA 1 152×864@75 Hz	108,0 MHz	Horizontale	67,50	Positive
		Verticale	75,00	Positive
VESA 1 280×960@60 Hz	108,0 MHz	Horizontale	60,00	Positive
		Verticale	60,00	Positive
VESA1 280×1 024@60 Hz	108,0 MHz	Horizontale	63,98	Positive
		Verticale	60,02	Positive
VESA1 280×1 024@75 Hz	135,0 MHz	Horizontale	79,98	Positive
		Verticale	75,03	Positive
VESA 1 600×1 200@60Hz(S2243W)	162,0 MHz	Horizontale	75,00	Positive
		Verticale	60,00	Positive
VESA 1 600×1 200@65Hz(S2243W)	175,0 MHz	Horizontale	81,25	Positive
		Verticale	65,00	Positive
VESA 1 600×1 200@70Hz(S2243W)	189,0 MHz	Horizontale	87,50	Positive
		Verticale	70,00	Positive
VESA 1 600×1 200@75Hz(S2243W)	202,5 MHz	Horizontale	93,75	Positive
		Verticale	75,00	Positive
VESA CVT1 680×1 050@60 Hz	146,3 MHz	Horizontale	65,29	Négative
		Verticale	59,95	Positive
VESA CVT1 920×1 200@60Hz(S2243W)	193,3 MHz	Horizontale	74,56	Négative
		Verticale	59,89	Positive
VESA CVT RB1 920×1 200@60Hz(S2243W)	154,0 MHz	Horizontale	74,04	Positive
		Verticale	59,95	Négative

Attention

• La position de l'écran peut être décalée, selon l'ordinateur raccordé, ce qui peut nécessiter un réglage de l'écran à l'aide du menu de réglage.
• Si un signal différent de ceux énumérés dans le tableau est entré, réglez l'écran à l'aide du menu de réglage. Toutefois, l'affichage à l'écran peut toujours être incorrect même après réglage.
• Lorsque des signaux entrelacés sont utilisés, l'écran ne peut pas s'afficher correctement même après avoir régle l'écran à l'aide du menu de réglage.
