MODE D'EMPLOI E4 S TM 10K INFOSEC

Veuillez prendre en compte tous les avertissements et instructions figurant sur ce manuel et sur l’ASI elle-même. Conservez ce manuel en lieu sûr. Ne mettez pas votre unité en service avant d’avoir lu complètement et soigneusement toutes les informations de sécurité et instructions de fonctionnement.

Table des matières

1.1 Description de l'onduleur 3 1.2 Description des symboles employés couramment 4 1.3 Présentation 5 1.4 Spécifications et performances de l'appareil 6

2 Installation 7

2.1 Déballage et inspection du colis 7 2.2 Câbles d'entrée/sortie et mise à la terre 7 2.3 Connexion d'une ASI au pack de batteries externe 10

4 Fonctionnement 12

4.1 Mise en marche 12 4.2 Modes de fonctionnement 13 4.3 Fonctionnement en parallèle 14

5 Ports de communication 18

5.1 Port intelligent 18 5.2 Port de communication RS-232 18 5.3 Interface AS/400 (Optionnelle) 18

1.1 Description de l'onduleur

Cette série d'ASI, Alimentations Sans Interruption (UPS, Uninterruptible Power Supply) de 10 kVA, 15 kVA & 20 kVA utilise la technologie On-line « double conversion ».

Elle fournit une protection optimale et élimine toutes les interférences provenant du réseau. Elle est spécifiquement conçue pour les équipements informatiques, les systèmes de communication et les instruments informatisés.

Ce sont des ASI avec alimentation triphasée et sortie monophasée raccordées à une armoire batterie externe dimensionnée en fonction de l'autonomie souhaitée.

Le courant alternatif du réseau est converti par un redresseur en courant continu qui alimente l’onduleur et recharge les batteries sans entretien. Grâce à cette tension continue, le circuit inverter produit une tension alternative sinusoïdale pure. Les ordinateurs et périphériques sont ainsi alimentés en permanence par l’ASI. En cas de coupure secteur, les batteries continuent à alimenter l’onduleur sans qu’il y ait d’interruption.

1.2 Description des symboles employés couramment

Les symboles suivants sont employés dans ce manuel et vous pourrez les rencontrer au cours de vos interventions.

Tous les utilisateurs sont tenus de se familiariser avec eux et d'en comprendre leur signification.

1.2.1 Signification des symboles

Information

Attention

Danger

Allumage de l'ASI

Coupure de l'ASI

Mise en veille ou arrêt de l'ASI

Source de courant alternatif (CA)

Source de courant continu (CC)

Protection Terre

Alarmer silencieuse

Ne pas jeter dans les bacs à ordures ménagères

1.4.1 Caractéristiques générales

Modèle		E4 S TM 10k	E4 S TM 15k	E4 S TM 20k
Puisance nominale		10 kVA	15 kVA	20 kVA
		7 kW	10.5 kW	14 kW
Fréquence		50/60 Hz	50/60 Hz	50/60 Hz
Entrée	Tension	304-478 Vac	304-478 Vac	304-478 Vac
	Courant	50 A max.	75 A max.	100 A max.
Batterie	Tension	240 Vdc	240 Vdc	240 Vdc
	Courant	40 A max.	60 A max.	80A max.
Sortie	Tension	220 Vac	220 Vac	220 Vac
	Courant	45 A	68 A	91 A
Dim. (L x P x H)		260 x 570 x 717 mm	260 x 570 x 717 mm	260 x 570 x 717 mm
Poids		39 kg	55 kg	55 kg

1.4.2 Performances électriques (E⁴ S TM 10K, E⁴ S TM 15k/20k)

Entée	Tension	Triphasé (400 Vac/230 Vac)
	Fréquence	46 – 54 Hz/56 – 64 H
	Facteur de puissance	0,95 en pleine charge

Sortie	Régulation de tension	1 %
	Facteur de puissance	0,7 inductif
	Tolérance de fréquence	Mode secteur 46 - 54Hz synchronisé (0,1 % de la fréquence normale en mode batterie)
	Distorsion	THD < 2 % pleine charge (charge linéaire)
	Surcharge admissible	Transferts de charge de 105 % à 130 % en mode by-pass après 10 min. Transferts de charge > 130 % en mode by-pass après 1 s et fermeture après 1 min.
	Taux courant de créée	Max 3 : 1

1.4.3 Conditions d'utilisation

Température	Humidité relative	Altitude	Stockage
0 °C à 40 °C	< 95 %	< 1000 m	0 °C à 40 °C

Si l'ASI est installée ou utilisée au-dessus de 1000m d'altitude, la puissance nominale de sortie en sera diminuée.

Alt. (m)	1000	1500	2000	2500	3000	3500	4000	4500	5000
Pn	100 %	95 %	91 %	86 %	82 %	78 %	74 %	70 %	67 %

2.1 Déballage et inspection du colis

Vérifiez que le colis contienne :

Une ASI - Un mode d'emploi - Un câble de communication - Un câble de batterie (pour E⁴ S TM 10k uniquement)

2) Inspectez l'aspect extérieur de l'ASI, pour vous assurer qu'elle n'a pas été endommagée durant le transport. Si des composants sont endommagés ou manquants, ne mettez pas l'unité en service. Signalez ce problème immédiatement au transporteur et à votre fournisseur.

2.2.1 Notes sur l'installation

Installez impérativement l'ASI dans un lieu correctement ventilé, éloigné des sources d'eau, des gaz inflammables et des agents corrosifs. Assurez-vous que les grilles de ventilation à l'avant et à l'arrière de l'ASI ne sont pas obstruées. Assurez-vous qu'il y ait au moins 0,5 m d'espace libre de chaque côté. De la condensation peut se produire si l'ASI est déballée à très basse température. Dans ce cas, attendez qu'elle soit parfaitement sèche à l'intérieur et à l'extérieur avant de poursuivre l'installation et la mise en service. Cela vous évitera des risques d'électrocution et d'endommager l'ASI.

2.2.2 Installation & branchement

Faites effectuer l'installation et le câblage par du personnel qualifié en conformité avec les règlementations électriques et les instructions de ce manuel.

Par sécurité, veillez à couper l'interrupteur d'alimentation du réseau avant l'installation. Coupez le sectionneur de batterie si nécessaire.

Ouvrez le couvercle du bornier de raccordement situé sur le panneau arrière de l'ASI (cf. section 1.3).

N'utilisez pas une prise murale comme alimentation de l'ASI, car son courant nominal est inférieur au courant d'entrée maximal de l'ASI. La prise risque de brûler et de se détruire.

2) Connectez les câbles d'entrée et sortie aux bornes correspondantes indiquées sur les schémas de câblage (cf. sections 2.2.3 et 2.2.4).

• Utilisez des câbles électriques selon le tableau suivant :

•	• E4 S TM 10k	• E4 S TM 15k	• E4 S TM 20k
• Câble d'alimentatio n	• 5 x 10 mm2(8 AWG)	• 5 x 25 mm2(6 AWG)	• 5 x 25 mm2(6 AWG)
• Câble de sortie	• 3 x 10 mm2(8 AWG)	• 3 x 25 mm2(6 AWG)	• 3 x 25 mm2(6 AWG)

3) Assurez-vous que les fils soient fermement serrés aux bornes. 4) Le câble de protection terre constitue la connexion entre l'équipement et la terre. Assurez-vous que le diamètre de celui-ci soit supérieur ou égal au diamètre indiqué précédemment pour chaque méthode. 5) Une fois que vous avez terminé, contrôlez vos branchements. 6) Si nécessaire, installez un disjoncteur différentiel sur le panneau de distribution de l'ASI. 7) Pour connecter les charges à l'ASI, éteignez-les toutes préalablement et effectuez le branchement, puis rallumez-les une à une.

La sortie de l'ASI peut être sous tension même lorsqu'elle n'est pas alimentée par le secteur. Les composants internes peuvent alors présenter des tensions dangereuses. Pour vous assurer que l'ASI soit déchargée, éteignez-la préalablement et débranchez ensuite l'alimentation secteur.

8) Chargez les batteries pendant 8 heures avant la mise en service. Après la connexion, positionnez le sectionneur d'entrée (à l'arrière de l'ASI) sur « ON ». L'onduleur recharge alors automatiquement les batteries.

Vous pouvez utiliser immédiatement l'ASI sans charger les batteries, cependant son temps d'autonomie risque d'être inférieur à la valeur nominale.

Si vous devez connecter une charge inductive telle qu'un moniteur ou une imprimante laser, sachez que ces appareils généreront un pic de courant important au démarrage. Assurez-vous que la puissance nominale de votre ASI soit supérieure à celle-ci.

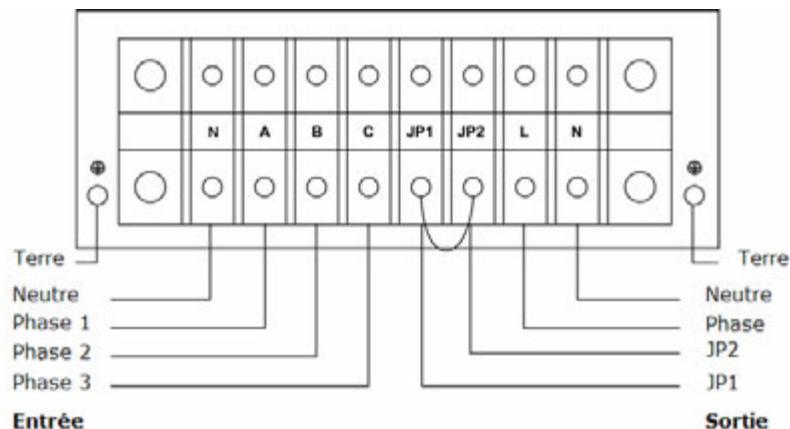

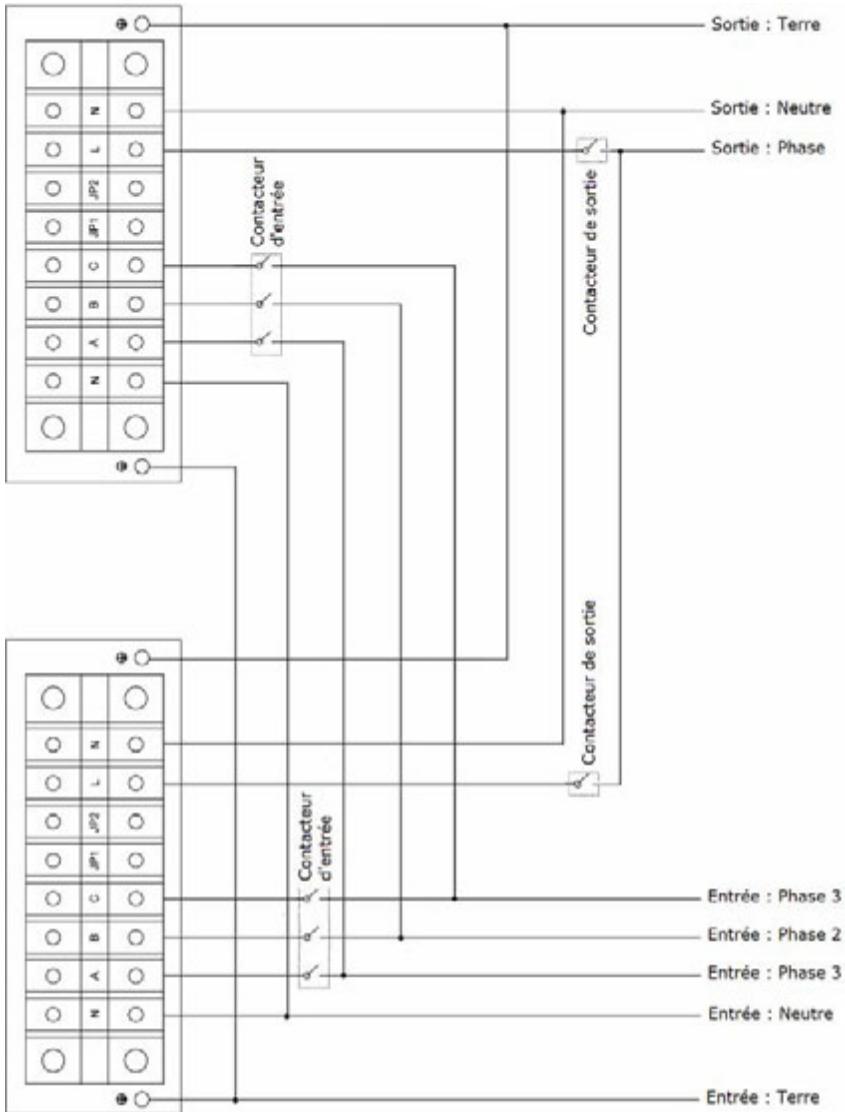

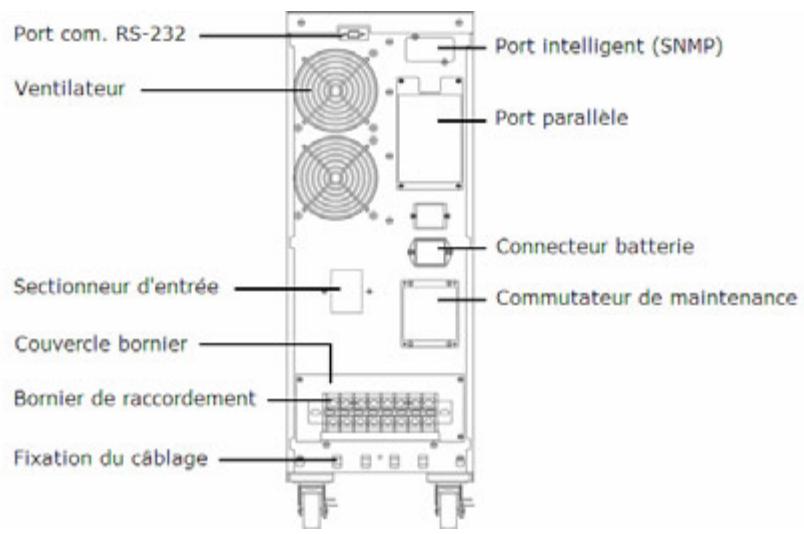

2.2.3 Câblage des e/s du bornier de l'e⁴ s TM 10K

Si vous employez toute ASI de manière indépendante, reliez les bornes JP 1 et JP 2 au moyen d'un fil électrique 6mm² (10 AWG). Retirez ce cavalier si vous utilisez cette ASI en mode parallèle.

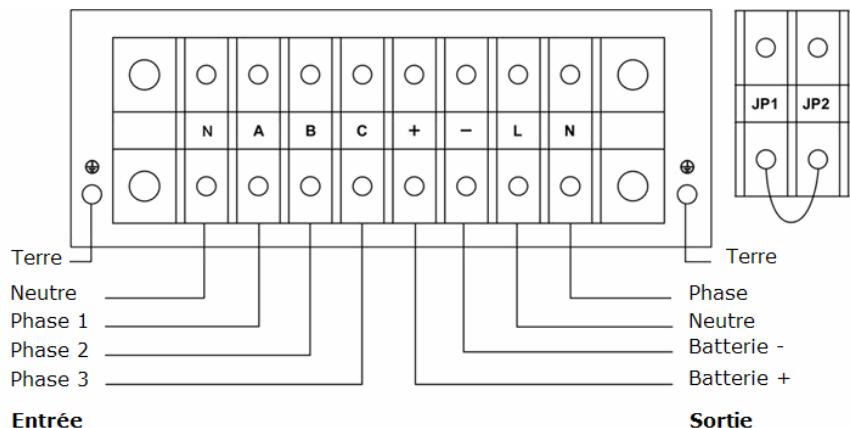

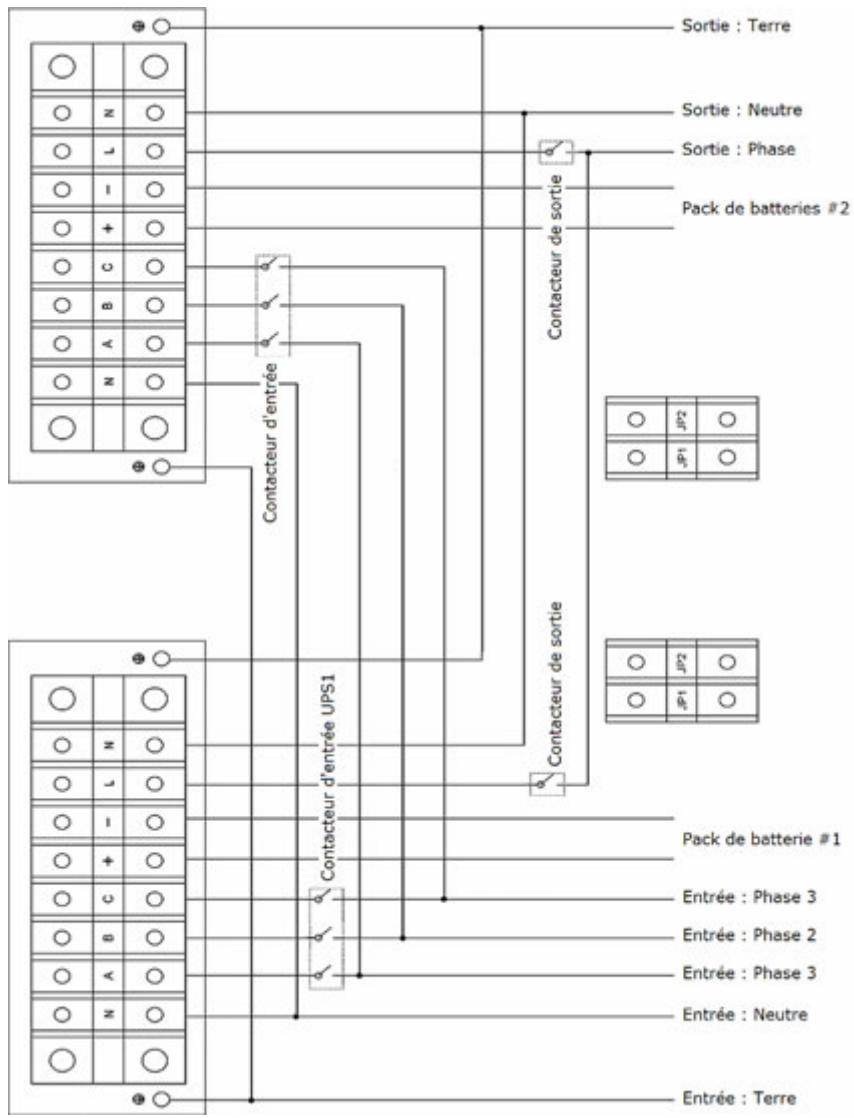

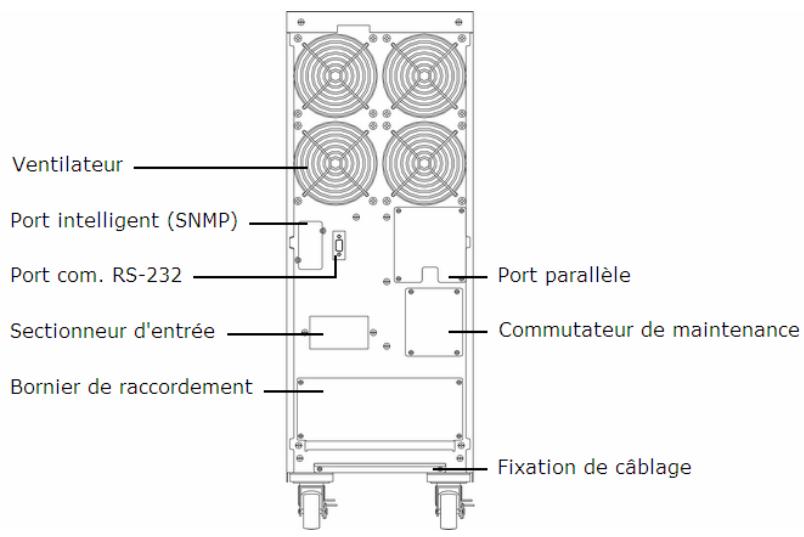

2.2.4 Câblage des e/s du bornier de l'e⁴ s TM 15k/20k

Si vous employez toute ASI de manière indépendante, reliez les bornes JP 1 et JP 2 au moyen d'un fil électrique 6mm² (10 AWG). Retirez ce cavalier si vous utilisez cette ASI en mode parallèle.

2.3 Connexion d'une ASI au pack de batteries externe

• Un jeu de batteries externes a une tension nominale en courant continu de 240 Vcc. Il est constitué de 20 batteries sans entretien de 12 Vcc. Pour augmenter le temps d'autonomie, connectez-en plusieurs en parallèle tout en respectant le principe de compatibilité « même tension, même type »

Suivez strictement la procédure d'installation des yeux de batteries pour éviter tout risque d'électrocution.

1) Ouvrez le sectionneur si l'armoire batteries en est équipée. 2) Connectez le câble batterie sur l'armoire batteries.

Ne connectez pas le câble sur l'ASI en premier, vous risquez une électrocution!

• Pour le modèle d'armoire batteries standard, branchez la fiche du câble dans son connecteur.
• Pour les autres modèles d'armoires batteries, raccordez le câble sur leur bornier (le fil rouge sur la borne + et le fil noir sur la borne -).

Terminez la connexion en branchant le câble sur l'ASI.

• Pour le modèle E^4 S TM 10k, branchez la fiche du câble dans le connecteur de batterie externe de l'ASI (cf. section 1.3.1).
• Pour le modèle E^4 S TM 15k/20k, raccordez le câble sur le bornier de l'ASI (cf. section 4.3.5).

Le câble batterie est équipé d'un fil de terre. Vérifiez la continuité de la terre entre l'ASI et l'armoire batteries.

4) Fermez le sectionneur batterie si l'armoire en est équipée. Ensuite, positionnez le sectionneur d'entrée de l'ASI sur « ON ». Vous pouvez ensuite mettre l'ASI en fonctionnement (cf. section 4).

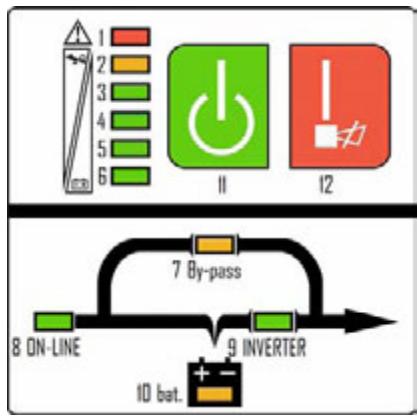

1 Voyant anomalie

Mode anomalie : l'ASI est en situation anormale.

2 À 6 voyants capacité

Mode secteur : Niveau de charge sollicité par les appareils connectés.

Mode batterie : Niveau de la batterie.

Mode anomalie : Code d'erreur.

7 Voyant by-pass

Mode by-pass : Le secteur alimente directement les charges.

8 Voyant alimentation secteur (on-line)

Mode secteur : Le réseau fournit une alimentation normale.

9 Voyant ondulateur (inverter)

Mode secteur & batterie : L'onduleur alimente les charges.

10 Voyant batterie

Mode batterie : Les batteries alimentent les appareils connectés.

11 Bouton arrêt

Arrêt onduleur : Arrêtez l'Inverter en appuyant au moins 1 s sur ce bouton

12 Bouton mise en service/alarme silencieuse/test batterie

Démarrage onduleur : Allumez l'inverter en appuyant 2 s sur ce bouton.

Mode batterie : Désactive l'alarme sonore en appuyant sur ce bouton.

Test Batterie : En Mode Normal, pressez ce bouton pour effectuer un test batterie

4 Fonctionnement

Vous pouvez facilement utiliser votre onduleur sans formation préalable. Suivez simplement les instructions contenues dans ce manuel. Consultez la signification de chaque voyant (cf. section 3)

4.1 Mise en marche

Couper les charges avant d’allumer l’ASI et mettez-les en marche l’une après l’autre lorsque l’ASI est passée en mode INV. De même, coupez toutes les charges connectées avant d’éteindre l’ASI.

4.1.1 Allumage de l'asi avec alimentation secteur

1) Assurez-vous que les branchements de l'alimentation et de la batterie soient corrects, alimentez l'onduleur, vérifiez que les tensions sur le bornier soient correctes et fermez le sectionneur d'entrée (Input Breaker) en le basculant sur « ON ». - Le ventilateur démarre et l'ASI alimente la sortie via le by-pass. 2) Mettez en marche l'ASI en appuyant au moins 1 s sur le bouton « ON » en face avant. - Pendant la mise en marche, l'ASI effectue un autodiagnostique. (Voyants niveau de charge batterie allumés et éteints en ordre ascendant). Après 10 à 15 secondes, l'ASI passe en mode onduleur (Voyant Inverter allumé). Si l'alimentation secteur présente une anomalie, l'ASI passe en mode batterie sans interruption de l'alimentation de sortie (Voyant Batterie allumé & Voyant Secteur éteint).

4.1.2 Allumage de l'asi sans alimentation secteur

1) Mettez en marche l'ASI en appuyant au moins 1 s sur le bouton « ON ». Assurez-vous, le cas échéant, que le sectionneur de l'armoire batterie soit positionné sur « ON ». 2) Durant le démarrage, l'ASI réagit comme si elle était connectée à l'alimentation secteur. L'affichage est cependant modifié (Voyant Batterie allumé & Voyant Secteur éteint).

4.1.3 Extinction de l'asi avec alimentation secteur

1) Arrêtez l'ASI en appuyant au moins 1 s sur le bouton "OFF". - Pendant la mise à l'arrêt, l'ASI effectue un autodiagnostic. (Voyants niveau de charge batterie allumés et éteints en ordre ascendant). Ensuite, l'ASI passe en mode by-pass (Voyant Inverter éteint & Voyant Bypass allumé). 2) L'ASI fournit encore un courant en sortie. Pour le couper, ouvrez le sectionneur d'entrée (Input Breaker), puis coupez l'alimentation. - Pendant l'extinction, l'ASI effectue un autodiagnostic. (Voyants niveau de charge batterie allumés et éteints en ordre ascendant). Enfin, le panneau d'affichage s'éteint et la tension de sortie n'est plus disponible.

4.1.4 Extinction de l'asi sans alimentation secteur.

Arrêtez l'ASI en appuyant au moins 1 s sur le bouton "OFF".

• Pendant l'extinction, l'ASI effectue un autodiagnostic. (Voyants niveau de charge batterie allumés et éteints en ordre ascendant). Enfin, le panneau d'affichage s'éteint et la tension de sortie n'est plus disponible.

4.2 Modes de fonctionnement

Les voyageants sur le panneau d'affichage fournissant de nombreuses indications sur le mode de fonctionnement de l'ASI. (cf. section 3)

4.2.1 Mode sector

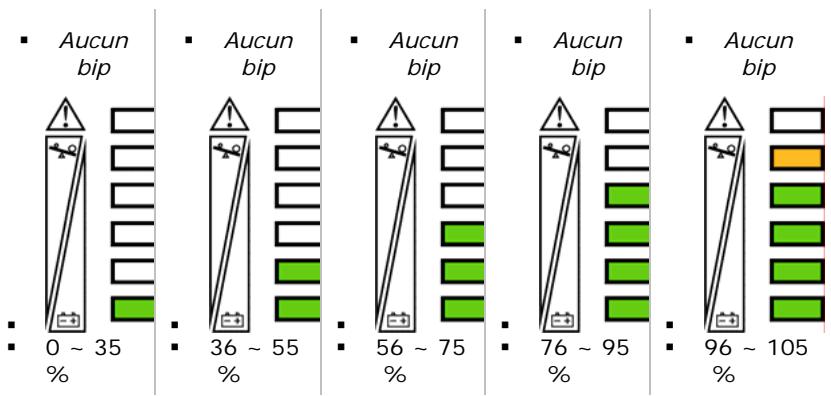

• En mode secteur, l'onduleur alimente la charge en « double conversion ».
• Sur le panneau d'affichage (cf. diagramme de droite), le voyant Alimentation secteur (On-Line) et le voyant Onduleur (Inverter) sont allumés.
• Les voyants Capacité indiquent la charge de l'ASI (cf. ci-dessous).

4.2.2 Mode batterie

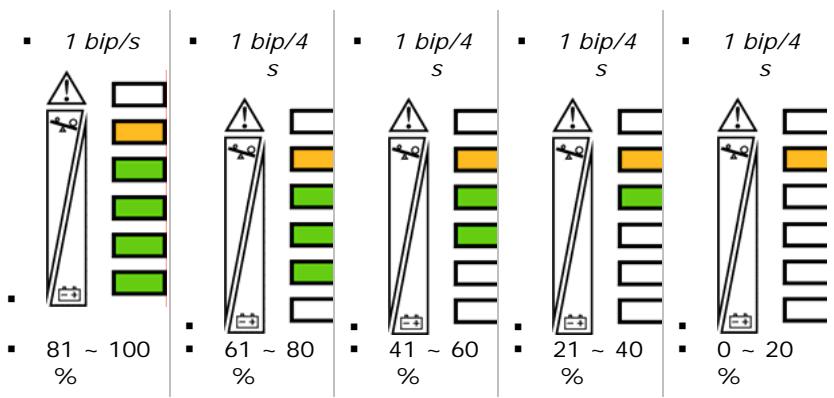

• En mode batterie, le jeu de batteries alimente seul la charge.
• Sur le panneau d'affichage (cf. diagramme de droite), le voyant Batterie (Bat.) et le voyant Onduleur (Inverter) sont allumés.
• Les voyants Capacité jaugent le niveau de la batterie (cf. ci-dessous).

4.2.3 Mode by-pass

• En mode By-pass, le secteur alimente directement les charges sans « double conversion »
• Sur le panneau d'affichage (cf. diagramme à droite), le voyant Alimentation secteur et le voyant By-pass sont allumés. L'alarme émet 1 bip toutes les 2 minutes.

4.2.4 Anomalie

Consultez les informations au sujet du dépannage (cf. section 7). La plupart des défaillances sont signalées par le voyant Anomalie et diverses alarmes sonores. Pour certains problèmes, l'état des voyants Capacité correspond à un code d'erreur.

4.3 Fonctionnement en parallèle

Pour plus d'informations, reportez-vous au manuel de mise en parallèle.

4.3.1 La redondance parallèle

• N + X est couramment le système d'alimentation le plus fiable. N représente le nombre minimal d'ASI nécessaires pour la charge totale. X représente les ASI redondants, c'est-à-dire le nombre d'ASI par défaut requis pour faire fonctionner le système simultanément. Plus X est élevé, plus le système d'alimentation est fiable. Le mode N + X est optimal lorsque la sécurité est une exigence cruciale pour l'installation.
• Vous pouvez brancher jusqu'à trois ASI en parallèle. Elles se partageront alors la puissance de sortie et assureront la redondance de l'alimentation.

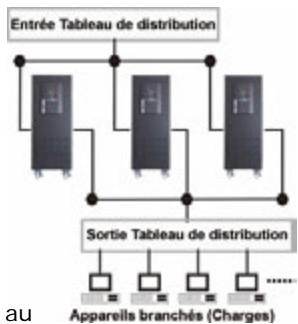

4.3.2 Installation

Le câble parallèle est un câble de communication standard à 25 broches pin to pin. Sa longueur peut être inférieure à 3 m.

Respectez les recommandations de câblage pour chaque ASI.

2) Connectez les câbles de sortie de chaque ASI au sectionneur du tableau de distribution de sortie. 3) Enlevez le cavalier des bornes JP1 et JP2 du bornier. 4) Connectez chaque sectionneur de sortie d'abord au sectionneur principal de sortie, puis aux charges.

Instructions de câblage

• Si la distance entre les ASI branchées en parallèle et le tableau de distribution est inf 20 %.
• Si la distance entre les ASI branchées en parallèle et le tableau de distribution est supérieure à 20 m, la différence de longueur entre les fils d'entrée et de sortie de l'ASI doit être inférieure à 10 %.

4.3.3 Exploitation et maintenance

1) Pour le fonctionnement général, suivez la procédure standard. 2) Pour la mise en marche, une fois que vous avez démarré toutes les ASI, elles passent automatiquement et simultanément en mode onduleur (INV). 3) Pour la mise à l'arrêt, une fois que vous avez arrêté toutes les ASI, elles passent automatiquement et simultanément en mode dérivation (by-pass).

5.1 Port intelligent

Cette série est équipée d'un port (slot) intelligent pouvant recevoir un agent SNMP Web power (optionnel) ou une autre carte optionnelle interface AS400 à contacts secs. Contactez votre distributeur pour plus d'informations.

5.2.1 Spécification

Vitesse de transmission : 2.400 bps

Transfert de données : 8 bits

Bit final : 1 bit

Bit de parité : aucun

5.2.2 Assignation des broches du db-9 RS232

• N° de broche	• Fonction	• E/S
• 3	• Rx	• Entrée
• 2	• Tx	• Sortie
• 5	• Terre	• GND

5.3 Interface as/400 (optionnelle)

La carte AS/400 optionnelle offre des contacts secs « Ouvert » ou « Fermé »

5.3.1 Assignation des broches de la carte as/400

• N° de broche	• Fonction
• 1	• Défaut de l'ASI *
• 2	• Alarme
• 3	• Terre
• 4	• Arrêt ASI
• 5	• Commun
• 6	• By-pass actif (fermeture relais)
• 7	• Niveau bas batterie
• 8	• ASI en fonction (fermeture relais)
• 9	• Défaut de l'alimentation secteur *

• Normalement Ouvert, fermeture à l'activation.

6 Entretien des batteries

Cette gamme d'ASI ne nécessite que peu d'entretien. Les modèles standard utilisent une batterie sans entretien plomb-acide régulée scellée. L'unique exigence en cas de non-utilisation est de recharger l'ASI régulièrement de façon à maximiser la durée de vie des batteries. L'ASI, allumée ou non, connectée à l'alimentation secteur, continue à recharger les batteries et les protège contre un chargement ou un déchargement excessif.

• Soumettez les batteries à un cycle de charge & décharge tous les 4 à 6 mois, notamment si l'ASI n'a pas été employée pendant une longue période. Débutez le chargement après l'arrêt automatique de l'ASI suite à un déchargement. Pour une ASI standard, le temps de recharge doit être d'au moins 12 heures.
• Dans les régions à climat chaud, ce cycle doit être réduit à 2 mois.
• En utilisation nationale, la durée de vie de la batterie est de 3 à 5 ans. Remplacez-la si elle est en mauvais état.
• Ne remplacez pas seulement une batterie, remplacez les toutes en même temps en vous référant aux instructions du fournisseur.

Les batteries comportent des tensions et courants dangereux. L'entretien et le remplacement des batteries doivent être effectués par du personnel qualifié et expérimenté. Aucune autre personne ne devra les manier.

Avant de manipuler les batteries, enlevez tout ornement métallique tel que collier, montre ou anneaux.

Assurez-vous que l'installation est coupée avant de toucher aux batteries. Le circuit de batterie n'était pas isolé du circuit d'entrée, des tensions dangereuses peuvent exister entre les bornes de batterie et la terre.

Même avec le sectionneur d'entrée coupé, les composants internes de l'ASI restent connectés aux batteries et des tensions sont dangereuses. Par conséquent, coupez le sectionneur du pack de batterie ou déconnectez le câble de batterie avant d'entreprendre tout entretien ou réparation.

Si vous devez remplacer un câble de connexion, veuillez acheter les pièces d'origine auprès d'un distributeur ou d'un service autorisé, afin d'éviter une surchauffe et risque d'incendie dus à une capacité insuffisante.

Ne court-circuitez pas les bornes positives et négatives des électrodes de batterie, vous risquez de vous électrocuter ou de provoquer un incendie.

Ne jetez pas les batteries au feu, vous risquez une explosion.

N'ouvre pas et n'endommagez pas les batteries, elles peuvent libérer de l'électrolyte hautement toxique et dangereux pour votre peau et vos yeux.

7 Dépannage

Etat des

voyants

(Cf. section

Allumée

Clignotante

/ variable

2 bips par seconde

2 bips par seconde

2 bips par seconde

• Surcharge Mode Secteur
• Cause possible : Surcharge supérieure à 105 % survenue en Mode Secteur. Solution: Diminuez la charge de l'ASI à moins de 90% de sa puissance nominale en déconnectant toutes les charges non critiques en cascade. Recalculez la puissance de charge de vos équipements et adaptez la.
• Surcharge Mode By-Pass
• Cause possible: Surcharge supérieure à 105 % survenue en Mode Dérivation
• Solution: Diminuez la charge de l'ASI à moins de 90% de sa puissance nominale en déconnectant toutes les charges non critiques en cascade. Recalculez la puissance de charge de vos équipements et adaptez la.
• Surcharge Mode Batterie
• Cause possible: Avertissement précoce d'une surcharge survenue en mode batterie. Solution: Diminuez la charge de l'ASI à moins de 90% de sa puissance nominale en déconnectant toutes les charges non critiques en cascade. Recalculez la puissance de charge de vos équipements et adaptez-la.

1.2345678 4.

Bip continu

• Surcharge ou défaut surcharge
• Cause possible: Surcharge ou appareil connecté défectueux.
• Solution: Diminuez la charge de l'ASI à moins de 90% de sa puissance nominale en déconnectant toutes les charges non critiques en cascade. Vérifiez l'état des appareils. Contactez le Service Après Vente si le problème persiste.

1.23+4675

États des voyants (Cf. section 3) Allumée

Clignotant / variable

Bips selon conditions

• Alimentation hors tolérance
• Cause possible: La tension ou la fréquence du secteur sont hors tolérance. Solution: L'ASI fonctionne en mode batterie. Sauvegardez vos données, éteignez vos applications. Corrigez le problème de tension et/ou de fréquence de l'alimentation secteur.

1 2 3 4 5 6 7 8 9

bip continu

• Surchauffe
• Cause possible : Surchauffe interne.
• Solution: Vérifiez que les grilles de ventilation ne sont pas obturées. Assurez-vous que la température ambiante n'est pas trop élevée. Laissez l'ASI refroidir 10 min avant de la rallumer. Contactez le Service Après-Vente si le problème persiste.

1 2 3 4 5 6 7. / 7

bip continu

• Défaut interne
• Cause possible : Défaut interne. Solution : Contactez le Service Après-Vente.

1 2 3 4 5 6 7 8.

bip continu

• Court-circuit sur la charge
• Cause possible : Sortie court-circuitée. Solution : Éteindre l'ASI. Retirez tous les appareils connectés. Vérifiez qu'il n'y ait pas de défaut interne dans tout l'équipement avant de remettre l'onduleur en fonctionnement. Contactez le Service Après-Vente si le problème persiste.

1 2 3 4 5 6 7 8 9.

États des voyants (Cf. section 3) Allumée Clignotante / variable

bip continu

• Défaut interne
• Cause possible : Tension de bus anormale. Solution : Contactez le service après-vente.

1 2 3 4 5 6 7 8 9 10.

1 bip par seconde

• Défaut interne
• Cause possible : Le chargeur est défectueux.
• Solution : Contactez le service après-vente.

1 2 3 4 5 6 7 8 11.

bip continu

• Défaut interne
• Cause possible : Surtension du chargeur. Solution : Contactez le service après-vente.

1 2 3 4 5 6 7 8 9

1 bip par seconde

État des voyants

(Cf. section 3)

Allumée

Clignotant / variable

Bip continu

bip continu

bip continu

• Détectventilation
• Cause possible : Anomalie ventilateur
• Solution: Contactez le service après-vente.
• Défaut interne
• Cause possible : Défaut interne onduleur Solution : Contactez le service après-vente
• Défaut communication
• Cause possible : Anomalie de communication. Solution : Contactez le service après-vente.
• Défaut mode parallèle
• Cause possible : Anomalie du fonctionnement en parallèle.
• Solution: Contactez le service après-vente.
• L'alimentation du secteur est normale mais l'ASI ne peut pas passer en Mode Secteur
• Le temps d'autonomie de la batterie est faible.

Défaut d'alimentation

• Cause possible : Le sectionneur d'entrée est positionné sur « Off ». Solution : Positionnez le sectionneur d'entrée sur « On ».

Défaut d'autonomie

• Cause possible : Rechargement incomplet de la batterie. Solution : Rechargez l'ASI connecté à l'alimentation secteur pendant plus de 10 heures.
• Cause possible: Surcharge de l'ASI. Solution: Vérifiez la charge et éliminez tous les équipements non critiques.
• Cause possible : Batterie en fin de vie. Solution : Remplacez toutes les batteries.

Démarrage

• Cause possible: Bouton « On » resté insuffisamment longtemps enfoncé. Solution: Appuyer plus de 1 s sur le bouton « ON »
• Cause possible: ASI non connectée à la batterie ou tension de batterie trop faible
• Solution : Vérifiez la batterie, rechargez-la si nécessaire.
• Cause possible : Défaillance de l'ASI
• Solution: Contactez le service après-vente.

Avant d'appeler le Service Après-Vente, munissez-vous de ces données :

• Modèle et numéro de série.
• Date d'achat et date d'apparition du problème.
• Descriptif détaillé du problème, de l'état des voyants et des conditions d'utilisation.
• Si le modèle de l'onduleur est un modèle longue autonomie, munissez-vous des informations concernant la batterie.
