VT580 - Projecteur NEC - Notice d'utilisation et mode d'emploi gratuit

Marque	NEC
Modèle	VT580
Type de produit	Projecteur LCD
Résolution native	XGA (1024 x 768)
Luminosité	Variable selon mode lampe (Normal/Eco)
Contraste	Standard pour projecteur LCD
Correction trapézoïdale	Automatique et manuelle (verticale ±30° sur VT580)
Alimentation	100–240 V CA, 50/60 Hz
Consommation électrique	Non spécifiée explicitement, env. 250 W (estimation)
Poids	Environ 2,9 kg (avec poignée de transport)
Dimensions (L x P x H)	Environ 310 x 230 x 95 mm (sans pieds)
Entrées vidéo	2 x D-Sub 15 (RGB/Composant), 1 x S-Vidéo, 1 x Vidéo composite (RCA)
Entrées audio	1 x stéréo mini (PC), 2 x RCA (L/R) pour vidéo
Sortie moniteur	1 x D-Sub 15 (MONITOR OUT)
Sortie audio	1 x stéréo mini (AUDIO OUT, VT580/VT480)
Haut-parleur intégré	Oui, enceinte intégrée
Port de contrôle PC	DIN 8 broches (RS-232C)
Lampe	Lampe au mercure haute pression, durée de vie variable selon mode
Fonctions spéciales	Démarrage rapide (8 s), refroidissement rapide (30 s), gel d’image, zoom numérique, mode Eco, sécurité par mot de passe, correction murale, compatibilité HDTV
Nettoyage et entretien	Nettoyer le filtre régulièrement, remplacer la lampe en suivant les instructions, nettoyer le boîtier avec un chiffon doux
Sécurité	Verrou Kensington, fonction de sécurité (mot de passe), ne pas regarder dans l’objectif, ventilation adéquate
Accessoires fournis	Câble d’alimentation, câble VGA, télécommande, piles, sacoche, poignée de transport, récepteur souris sans fil (VT580/VT480), CD-ROM manuel

FOIRE AUX QUESTIONS - VT580 NEC

Quelle est la résolution native du NEC VT580 ?

La résolution native du NEC VT580 est XGA (1024 x 768).

Comment corriger la distorsion trapézoïdale ?

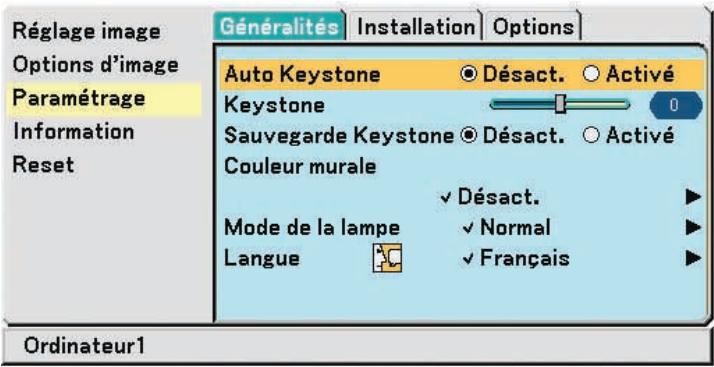

Utilisez les touches Keystone sur le projecteur ou la télécommande. Le VT580 dispose d'une correction automatique (Auto Keystone) pour l'axe vertical jusqu'à ±30°. Vous pouvez aussi régler manuellement via le menu Paramétrage → Généralités → Keystone.

Comment activer le mode économique (Eco) ?

Appuyez sur la touche LAMP MODE de la télécommande, puis sélectionnez Eco avec les touches SELECT et validez avec ENTER. Vous pouvez aussi le faire via le menu Paramétrage → Généralités → Mode de la lampe.

Que faire si le projecteur ne s’allume pas ?

Vérifiez que l’interrupteur principal est sur I et que le câble d’alimentation est branché. Si le voyant POWER clignote, attendez que la lampe refroidisse. Si le voyant STATUS clignote 6 fois, attendez une minute avant de rallumer. Si le problème persiste, remplacez la lampe.

Comment connecter un ordinateur portable ?

Branchez le câble VGA entre le projecteur et le PC avant d’allumer l’ordinateur. Sur le PC portable, activez l’affichage externe avec la combinaison de touches Fn + touche de fonction (ex: F3, F8). Sélectionnez ensuite la source Ordinateur sur le projecteur.

Comment nettoyer le filtre du projecteur ?

Éteignez et débranchez le projecteur. Retirez le filtre (voir manuel) et nettoyez-le avec un aspirateur ou de l’eau tiède. Laissez sécher complètement avant de le remettre. Remplacez-le s’il est abîmé.

Quelle est la durée de vie de la lampe ?

La durée de vie de la lampe varie selon l’utilisation : environ 2000 heures en mode Normal et plus longtemps en mode Eco. Le message « La lampe a atteint sa durée de vie maximum » apparaît quand il faut la remplacer.

Comment utiliser la fonction de sécurité ?

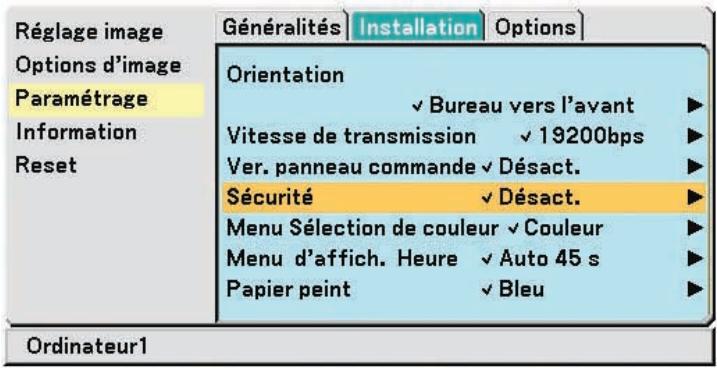

Allez dans Paramétrage → Installation → Sécurité et activez le mot de passe. Vous pouvez définir un code de 4 à 10 chiffres. Le projecteur demandera ce code à chaque mise sous tension.

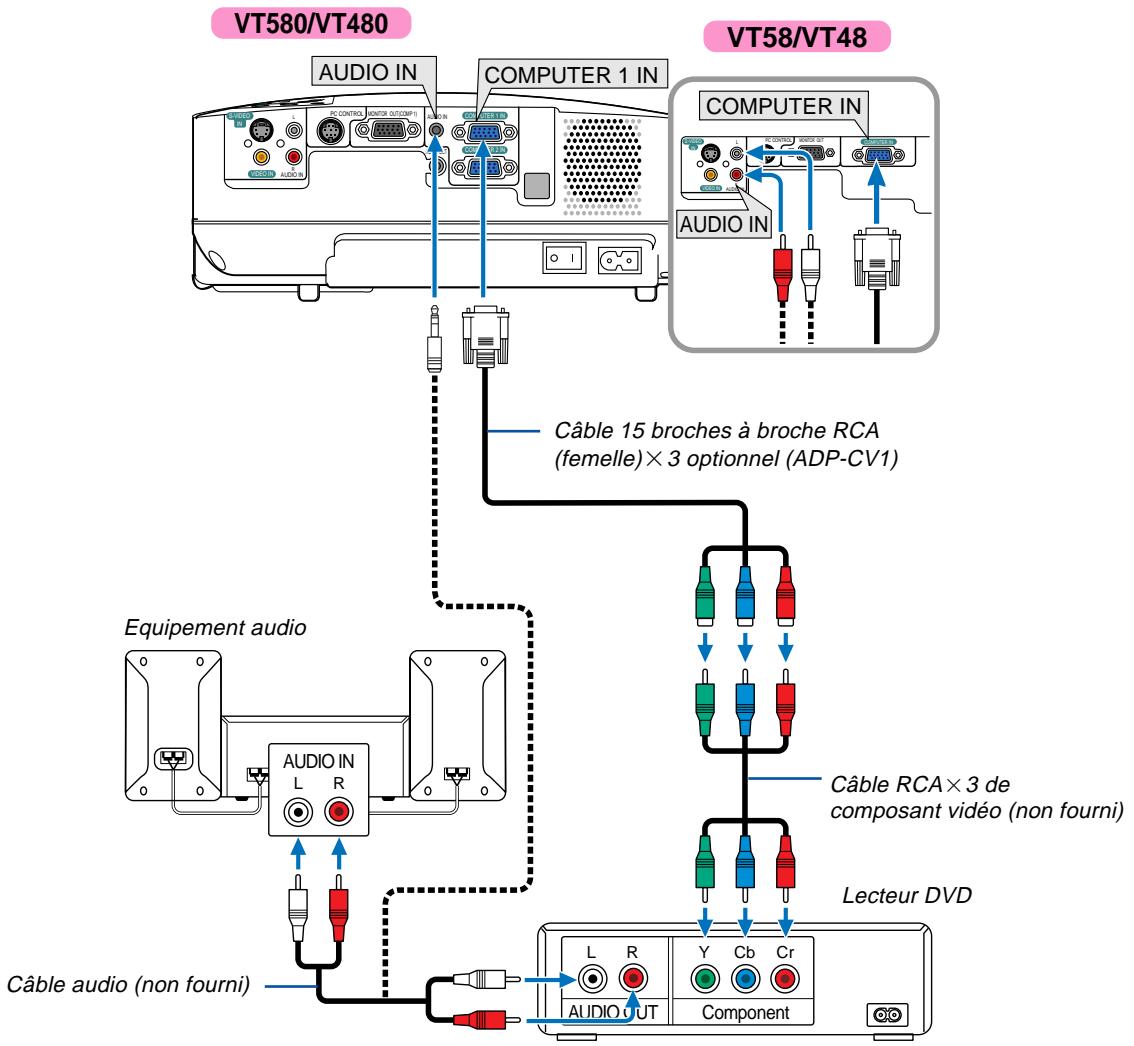

Puis-je projeter depuis un lecteur DVD ?

Oui, connectez la sortie Y, Cb/Pb, Cr/Pr du lecteur DVD aux entrées COMPUTER 1 ou COMPUTER 2 via un câble adaptateur. Réglez la source sur Ordinateur1/2 et basculez en mode Composant dans le menu.

Comment transporter le projecteur en toute sécurité ?

Fixez la poignée de transport fournie avec les deux vis. Assurez-vous qu’elles sont bien serrées. Utilisez la sacoche fournie et rangez le projecteur après refroidissement. Ne l’expédiez jamais dans la sacoche, utilisez un emballage rigide.

MODE D'EMPLOI VT580 NEC

• IBM est une marque déposée ou une marque commerciale de International Business Machines Corporation.
• Macintosh, Mac OS X et PowerBook sont des marques déposées de Apple Computer, Inc., enregistrées aux États-Unis d'Amérique ou dans d'autres pays.
• Windows, Windows 98, Windows Me, Windows XP ou Windows 2000 sont des marques déposées ou des marques commerciales de Microsoft Corporation.
• Les autres noms de produits ou d’entreprises mentionnés dans ce mode d’emploi peuvent être des marques déposées ou des marques commerciales de leurs propriétaires respectifs.

Remarques

(1) Le contenu de ce manuel ne peut pas être réimprimé partiellement ou en totalité sans autorisation. (2) Le contenu de ce manuel est susceptible d'être modifié sans préavis. (3) Une grande attention a été portée à l'élaboration de ce manuel; toutefois, veuillez nous contacter si vous remarquez des points litigieux, des erreurs ou des omissions. (4) Nonobstant l'article (3), NEC ne pourrait être tenu pour responsable de pertes de profit ou d'autres pertes résultant de l'utilisation de ce projecteur.

Précautions

Veuillez lire ce manuel avec attention avant d'utiliser votre projecteur NEC VT580/VT480/VT58/VT48 et gardez ce manuel à portée de main afin de pouvoir y recourir facilement. Le numéro de série se trouve en dessous du projecteur. L'inscrite ici :

Attention

Pour couper complètement l'alimentation, retirez la prise du secteur.

La prise du secteur doit être accessible et installée le plus en arrière possible de l'appareil.

Attention

POUR ÉVITER TOUT CHOC ÉLECTRIQUE, N'OUVREZ PAS LE BOITIER.

À L'INTÉRIEUR SE TROUVENT DES COMPOSANTS À HAUTE TENSION.

POUR TOUTE RÉPARATION, ADRESSEZ-VOUS À UN RÉPARATEUR AGRÉÉ.

Ce symbole avertit l'utilisateur que le contact avec certaines parties non isolées à l'intérieur de l'appareil risque de causer une électrocution. Il est donc dangereux de toucher quoi que ce soit à l'intérieur de l'appareil.

Ce symbole avertit l'utilisateur que d'importantes informations sont fournies sur le fonctionnement ou l'entretien de cet appareil.

Ces informations doivent être lues attentivement pour éviter tout problème.

AVERTISSEMENT : AFIN DE PREVENIR TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

NE PAS UTILISER DE RALLONGE AVEC LA PRISE DE CETTE APPAREIL ET NE PAS NON PLUS LA BRANCHER DANS UNE PRISE MURALE SI TOUTES LES FICHES NE PEUVENT ETRE INSERÉES COMPLÉTÉMENT.

DOC avis de conformation (pour le canada uniquement)

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le Matériel Brouilleur du Canada.

Attention

Eviter d'afficher des images stationnaires pendant une période prolongée,

sinon ces images seront momentanément prolongées à la surface du panneau LCD.

Si cela se produit, continuer à utiliser votre projecteur. L'arrière-plan statique des images précédentes disparaîtra.

Mise au rebut du produit usage

La législation européenne, appliquée dans tous les États membres, exige que les produits électriques et électroniques portant la marque (à gauche) doivent être mis au rebut séparément des autres ordures ménagères. Ceci inclus les projecteurs et leurs accessoires électriques ou lampes. Lorsque vous mettez au rebut ces produits, veuillez suivre les recommandations des autorités locales et/ou demandez conseil au magasin qui vous a vendu le produit.

Une fois ces produits mis au rebut, ils sont recyclés de manière appropriée. Cet effort nous aidera à réduire les déchets et leurs conséquences négatives, comme par exemple celles causées par le mercure des lampes sur la santé humaine et sur l'environnement, même à faibles doses.

La marque figurant sur les produits électriques et électroniques ne s'applique qu'aux États membres actuels de l'Union Européenne.

Mesures de sécurité importantes

Ces instructions de sécurité garantissent la longévité de votre projecteur et préviennent les risques d'incendie et de décharge électrique. Lisez-les et respectez les conseils.

Installation

• Ne placez pas le projecteur dans les endroits suivants :
• sur un chariot, un support ou une table instable.
• près d'un point d'eau, d'un bain ou dans des pièces humides.
• à la lumière directe du soleil, près de chauffages ou d'appareils émettant de la chaleur. - dans un environnement poussièreux, enfumé ou embué.
• sur une feuille de papier, une carbetте ou un tapis.
• Si vous voulez installer le projecteur au plafond :
• Ne pas essayer d'installer le projecteur soi-même.
• Le projecteur doit être installé par un technicien qualifié pour garantir une installation réussie et réduire le risque d'éventuelles blessures corporelles.
• De plus, le plafond doit être suffisamment solide pour supporter le projecteur et l'installation doit être conforme aux réglementations locales de construction.
• Veuillez consulter votre revendeur pour de plus amples informations.

Placez le projecteur en position horizontale

L'angle d'inclinaison du projecteur ne devrait pas excéder 10 degrés. Le projecteur ne devrait pas non plus être installé ailleurs que sur un bureau ou au plafond, sinon la durée de vie de la lampe risque d'être grandement écourtée.

Précautions contre l'incendie et l'électrocution

• Veiller à ce que la ventilation soit suffisante et à ce que les bouches ne soient pas obstruées afin d'éviter toute accumulation de chaleur à l'intérieur du projecteur. Laisser un espace d'au moins 4 pouces (10 cm) entre le projecteur et le mur.
• Ne touchez pas la sortie de ventilation qui se trouve sur la gauche (lorsqu'on regarde l'appareil de face) car celle-ci peut être très chaude lorsque le projecteur est allumé et immédiatement après son extinction.
• Eviter de faire tomber des corps étrangers comme des trombones et des morceaux de papier dans le projecteur. Ne pas essayer de récapérer des objets tombés dans le projecteur. Ne pas insérer d'objet métallique comme un fil ou un tournevis dans le projecteur. Si quelque chose venait à tomber dans le projecteur, le débrancher immédiatement et demander à un réparateur qualifié de retirer l'objet.
• Ne placez pas d'objet sur le projecteur.
• Ne pas toucher la prise d'alimentation pendant un orage. Cela pourrait causer un choc électrique ou un incendie.
• Le projecteur a été conçu pour fonctionner sur une alimentation électrique de 100 - 240 V CA 50/60 Hz. Veiller à ce que l'alimentation électrique remplisse bien ces conditions avant d'utiliser le projecteur.
• Ne pas regarder dans l'objectif lorsque le projecteur est en marche. Cela pourrait provoquer de graves dommages oculaires.
• Tenir les objets tels qu'une loupe à l'écart du rayon de lumière du projecteur. La lumière projetée par l'objectif est puissante, par conséquent tout objet pouvant rediriger la lumière provenant de l'objectif peut provoquer des dangers inattendus comme un incendie ou blesser les yeux.
• Ne pas couvrir l'objet avec le cache-objectif fourni ni avec un autre objet lorsque le projecteur est en marche. Cela pourrait faire fondre le cache et risquerait de vous brûler les mains en raison de la chaleur produite par la lumière.
• Ne placez pas d'objet pouvant être affecté par la chaleur en face de l'objectif du projecteur ou près des orifices de ventilation.

A défaut de respecter cette consigne, les objets en question pourraient fondre ou vous brûler les mains en raison de la chaleur produite par le faisceau de l'objectif et par les orifices de ventilation.

• Manipulez le câble d'alimentation avec précaution. Un câble endommagé ou égratigné peut entraîner une électrocution ou un incendie.
• N'utilisez jamais autre câble d'alimentation que celui fourni.
• Ne pliez pas ou n'écrasez pas le câble d'alimentation de manière excessive.
• Ne placez pas le cable d'alimentation sous le projecteur ou tout autre objet lourd.
• Ne couvrez pas le cable d'alimentation avec d'autres matériaux doux comme des tapis.
• Ne soumettez pas le câble d'alimentation à la chaleur.
• Ne MANIPULEZ pas la prise d'alimentation avec des mains mouillées.

Si une des conditions suivantes se présente, éteignez le projecteur, débranchez le câble d'alimentation et faites retirer l'objet par un technicien NEC qualifié:

• Le câble ou la prise d'alimentation est endommagé ou égratigné.
• Du liquide a été répandu à l'intérieur du projecteur, ou ce dernier a été exposé à la pluie ou à l'eau.
• Le projecteur ne fonctionne pas normalement lorsque vous suivez les instructions décrites dans ce mode d'emploi.
• Le projecteur est tombé ou le boîtier a été endommagé.
• Les performances du projecteur ont décliné, indiquant un besoin de maintenance.
• Le projecteur n'est pas utilisé pendant une longue durée.
• Déconnectez le câble d'alimentation et tout autre câble avant de transporter le projecteur.
• Eteignez le projecteur et débranchez le cable d'alimentation avant de nettoyer le boîtier ou de replacer la lampe.

Attention

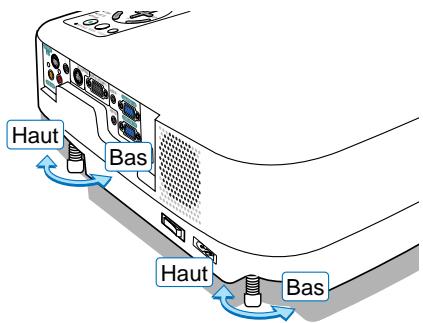

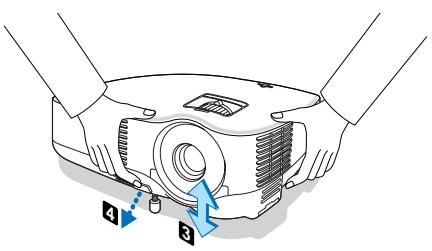

• Ne pas utiliser le pied à inclinaison réglable pour effectuer des réglages autres que ceux initialement prévus. Des utilisations non appropriées, telles que le fait de saisir le pied à inclinaison réglable ou de suspendre l'appareil au mur peuvent endommager le projecteur.
• Ne pas envoyer le projecteur dans la sacocheouple par service d'expédition ou par un transporteur de fret. Le projecteur se trouvant à l'intérieur de la sacocheouple pourrait être endommagé.
• Lors du transport du projecteur par la poignée de transport, s'assurer que les deux vis fixant la poignée de transport au coffret du projecteur sont bien serrées. Si les deux vis ne sont pas suffisamment serrées, le projecteur risque de tomber et de provoquer des blessures.

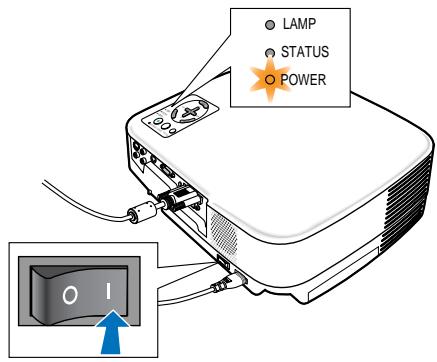

• Sélectionner [Haut] dans le Mode de ventilateur si le projecteur continue à être utilisé pendant plusieurs jours d'affilée. (À partir du menu, sélectionner [Paramétrage] → [Options] → [Mode Ventilateur] → [Haut].)

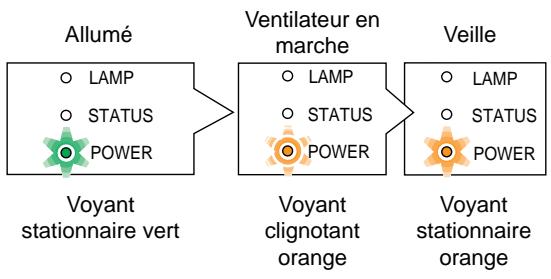

• Ne pas couper l'alimentation CA en appuyant sur l'interrupteur d'alimentation principale ou en débranchant le câble d'alimentation lorsque le projecteur est en marche.
• Ne pas couper l'alimentation avant 60 secondes après avoir allumé la lampe et lorsque le voyant POWER clignote vert. Cela pourrait endommager prématurément la lampe.

Précautions se rapportant à la télécommande

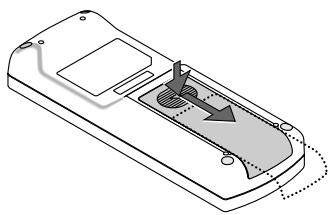

Manipuler la télécommande avec précaution. - Si la télécommande est mouillée, l'essuyer immédiatement. - Éviter toute chaleur excessive et l'humidité. - Ne pas chauffer, démonter ou jeter les piles au feu. - Si la télécommande n'est pas utilisée pendant une longue période, retirer les piles. S'assurer de respecter la polarité (+ / - ) des piles. - Ne pas utiliser des piles neuves et des piles usagées en même temps et ne pas utiliser des piles de différents types ensemble. - Mettre les piles usagées au rebut selon la réglementation locale.

Remplacement de la lampe

Pour remplacer la lampe, suivre toutes les instructions de la page 51. Veiller à replacer la lampe lorsque le message [La lampe a atteint sa durée de vie maximum, prière de la replacer.] apparait. Si l'on continue à utiliser la lampe après qu'elle ait atteint la fin de service, l'ampoule de la lampe risque de se briser en éclats, et des débris de verre risquent d'être dispersés dans le coffret de la lampe. Ne les touchez pas car ils peuvent vous blesser.

Si cela se produit, prendre contact avec votre revendeur pour le remplacement de la lampe.

Caractéristique de la lampe

Le projecteur utilise une lampe au mercure à haute-pression comme source lumineuse.

Les caractéristiques de la lampe font que sa luminosité diminue graduellement avec l'âge.

Egalement, le fait d'allumer et d'éteindre fréquemment la lampe favorisera cette perte de luminosité.

Attention:

Lors du retrait de la lampe d'un projecteur monté au plafond, assurez-vous que personne ne se trouve sous le projecteur. Des fragments de verre pourraient tomber si la lampe a grillé.

1. Introduction 1

1. Que contient la boîte ? 1. Introduction au projecteur 2. Nomenclature du projecteur 3.

Fixation de la poignée de transport fournie 4 Caractéristiques principales 5 Caractéristiques du panneau de bornes 6

4 Nomenclature de la télécommande 7

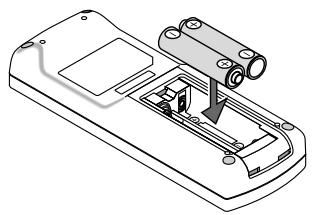

Installation des piles 8 Précautions se rapportant à la télécommande 8 Portée de fonctionnement de la télécommande sans fil 8

2. Installation et connexions 9

1 Installation de l'écran et du projecteur 9

Sélection d'un emplacement (VT580/VT480/VT58) 9 Sélection d'un emplacement (VT48) 10 Distance de projection et taille de l'écran 11

Cablages 13

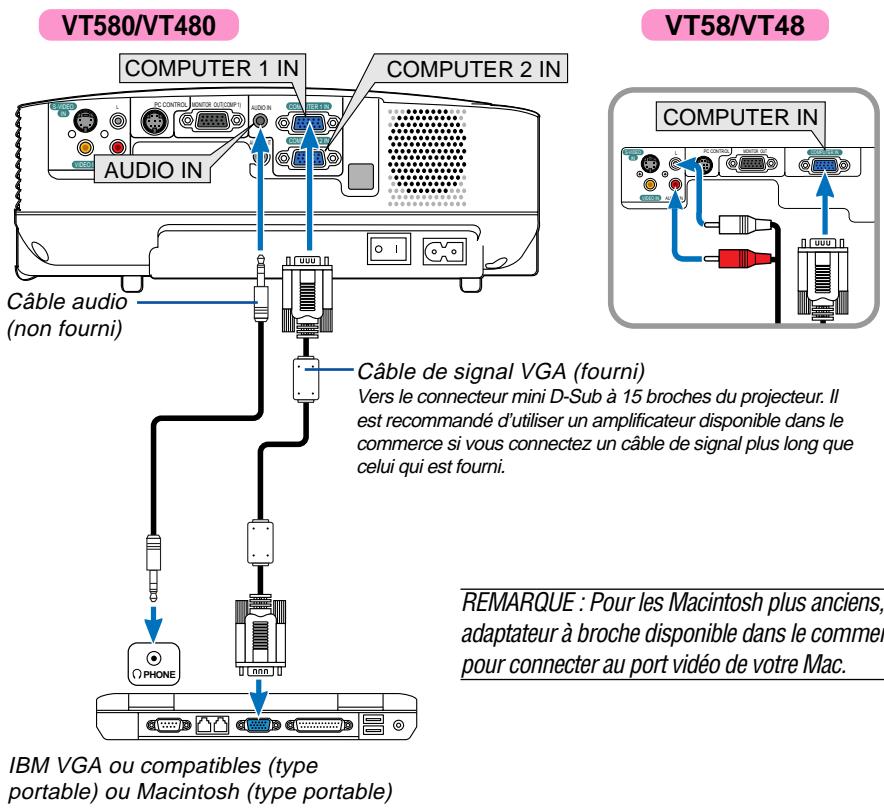

Activation de l'affichage externe de l'ordinateur 13 Connexion du PC ou ordinateur Macintosh 13 Pour connecter la sortie SCART (RGB) 14 Connexion d’un moniteur externe 15 Connexion d’un lecteur DVD à l’aide de la sortie composante 16 Connexion d’un magnétoscope ou d’un lecteur de disque laser 17 Connexion du câble d'alimentation fourni 18

3. Projection d'une image (fonctionnement élémentaire) - 19

1 Mise sous tension du projecteur 19 Remarque à propos de l'écran Startup (Écran de sélection de la langue du menu) --- 20 2 Sélection d'une source 21 3 Ajustement de la taille et de la position de l'image 22 4 Correction de la distorsion trapézoidale 24 • Optimisation automatique d'une image RGB 26 6 Augmentation ou diminution du volume 26 7 Extinction du projecteur 27 3 Après l'utilisation 28

4. Fonctions pratiques 29

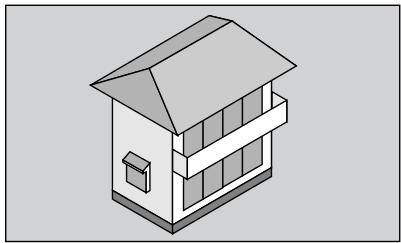

1 Coupure de l'image et du son 29 2 Gel d'une image 29 3 Agrandissement d'une image 29 4 Changement du mode de la lampe 30 5 Empêcher l'utilisation non-autorisée du projecteur 30 Θ Utilisation du récepteur de souris à distance (VT580/VT480 uniquement) 33

5. Utilisation du menu sur écran 35

Utilisation des menus 35 2 Éléments du menu 37 3 Liste des fonctions de menus 38 4 Descriptions & fonctions des menus [Réglage image] 40 • Descriptions & fonctions des menus [Options d'image] 41 Θ Descriptions & fonctions des menus [Paramétrage] 43 7 Descriptions & fonctions des menus [Information] 47 Θ Descriptions & fonctions des menus [Reset] 48

6. Entretien 49

1 Nettoyage ou remplacement du filtre 49 Nettoyage du boîtier et de l'objectif 50 3 Remplacement de la lampe 51

7. Annexe 54

1 Dépistage des pannes 54 2 Caractéristiques techniques 57 3 Dimensions du boîtier 59 4 Affection des broches du connecteur d'entrée D-Sub COMPUTER 60 5 Liste des signaux d'entrée compatibles 61 6 Codes de commande PC et connexion des câbles 62 7 Liste des éléments à vérifier en cas de panne 64 GuideTravelCare 66

1 Que contient la boîte ?

S'assurer que la boîte contient tous les éléments de la liste. S'il manque des pièces, contacter votre revendeur. Veuillez conserver la boîte et l'emballage d'origine au cas où vous auriez besoin de transporter votre projecteur.

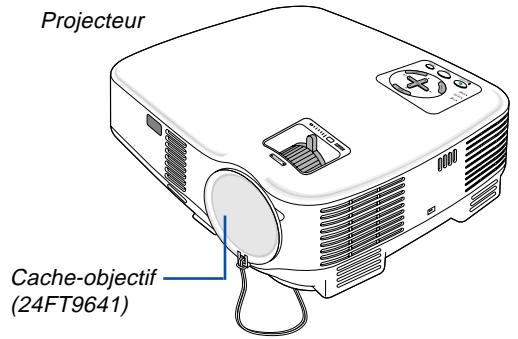

Sacoche (24BS7581)

Câble d'alimentation

(US: 7N080220)

(EU: 7N080007)

Cable de signal VGA (7N520054)

Télécommande (7N900731)

Piles (AAA × 2)

Guide de réglage rapide Informations importantes

CD-ROM Mode d'emploi Pour l'Amérique du Nord uniquement Carte d'enregistrement Limitation de garantie Pour l'Europe uniquement Garantie

Récepteur de la souris à distance (7N900721)

Poignée de transport (24FT9651) Vis (M4 × 2: 24V00411)

Introduction au projecteur

Cette section vous présente notre nouveau projecteur et décrit ses fonctions et ses commandes.

Toutes nos félicitations pour l'achat de ce projecteur

Ce projecteur est l'un des meilleurs du marché à l'heure actuelle. Le projecteur vous permet de projeter des images précises jusqu'à environ 7,60 m dans le sens transversal (mesuré en diagonale) à partir de votre ordinateur PC ou Macintosh (fixe ou portable), de votre magnétoscope, lecteur DVD, amera de documents ou lecteur de disque laser. Ce projecteur peut être utilisé en le plaçant sur une table ou un chariot pour projeter des images de derrière l'écran, ou il peut être fixé à demeure au plafond ^*1. La télécommande peut être utilisée sans fil.

*1 Ne pas essayer d'installer soi-même le projecteur au plafond.

Le projecteur doit être installé par des techniciens qualifiés pour garantir un bon fonctionnement et réduire le risque de blessures corporelles.

De plus, le plafond doit être suffisamment solide pour supporter le projecteur et l'installation doit être conforme aux réglementations locales de construction. Veuillez consulter votre revendeur pour de plus amples informations.

Fonctions que l'on approuvera :

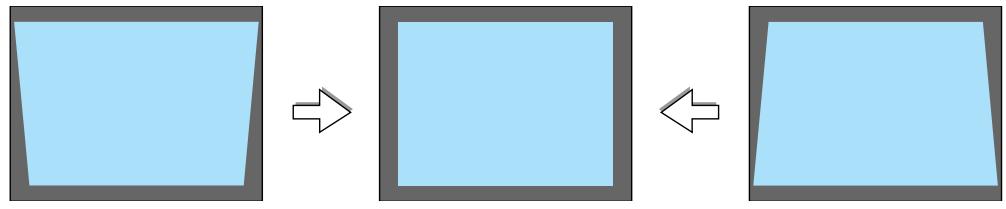

• Correction automatique de la distorsion trapézoidale verticale allant jusqu'à +/- 30 degrés (VT580 uniquement)
• Pré-réglages de la Correction de couleur murale intégrée qui apportent une correction de la couleur adaptative lors de projections sur un écran qui n'est pas blanc
• Démarrage rapide & refroidissement rapide

Huit secondes après la mise sous tension, le projecteur est prêt à afficher des images PC ou vidéo.

Lorsque vous avez terminé, les ventilateurs s'arrêtent 30 secondes après l'extinction du projecteur, vous permettant ainsi de ranger rapidement le projecteur après une conférence ou une classe.

Le projecteur peut également être mis hors tension en appuyant sur l'interrupteur d'alimentation principale ou en débranchant le câble d'alimentation, même pendant la période de refroidissement qui suit l'extinction du projecteur.

• Compatible HDTV (1080i, 720p) et SDTV (576p, 480p)
• Système de gestion des couleurs
• Objectif de courte distance focale
• Affichage à écran large et rapport d'aspect plein écran - 16:9 et 4:3
• Enceinte intégrée pour une restitution des supports audio
• Affichage haute-résolution - compatible UXGA, résolution originale XGA (SVGA: VT480 et VT48).
• Multiples sélections de mode vidéo (en fonction de votre source) Protection de la sécurité à l'aide de la fonction de sécurité La fonction de sécurité empêche les personnes non autorisées d'utiliser le projecteur.
• Vous pouvez contrôler le projecteur avec un PC ou un système de contrôle utilisant le port de contrôle du PC.
• Facile à installer et à utiliser. Le boîtier est de conception légère, compacte et s'adapte très bien à n'importe quel bureau ou amphithéâtre.
• Vous pouvez utiliser la télécommande sans fil ainsi que le récepteur de souris à distance, tous deux fournis, pour actionner votre souris de PC sans fil depuis l'autre bout de la pièce. Le récepteur de souris à distance supporte presque tous les PC utilisant une connexion USB (VT580 et VT480 uniquement).

La manière la plus rapide d'installer l'appareil est de prendre du temps et de procéder correctement dans la première fois. Prenez maintenant quelques minutes pour parcourir le mode d'emploi. Cela sera du temps gagné plus tard. Au début de chaque section du manuel, se trouve une vue d'ensemble. Si la section ne correspond pas, passez à la suivante.

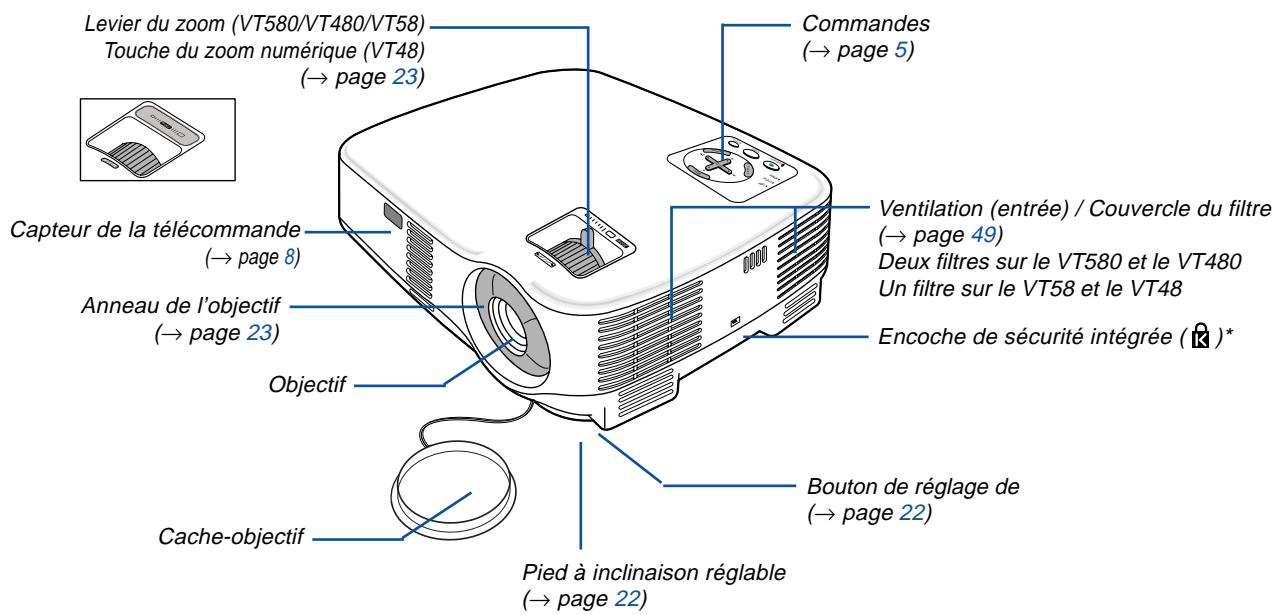

Avant/haut

• Cette encoche de sécurité est compatible avec le système de sécurité MicroSaver®. MicroSaver® est une marque déposée de Kensington Microwave Inc. Le logo est une marque qui apparait à Kensington Microwave Inc.

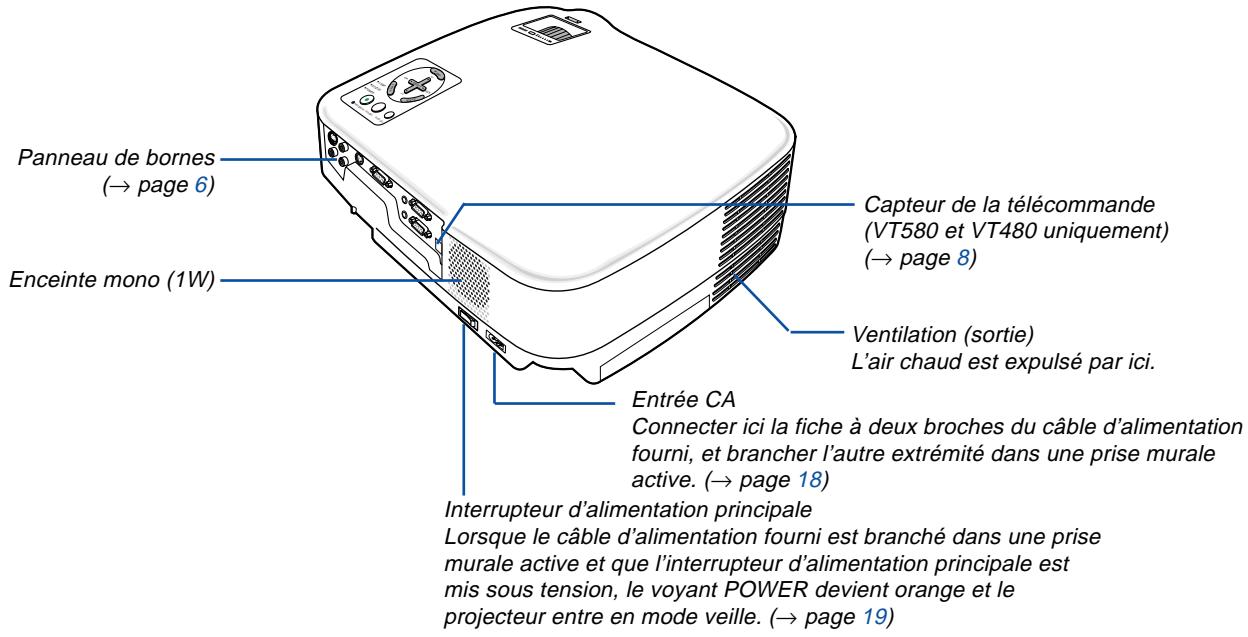

Arrière

Bas

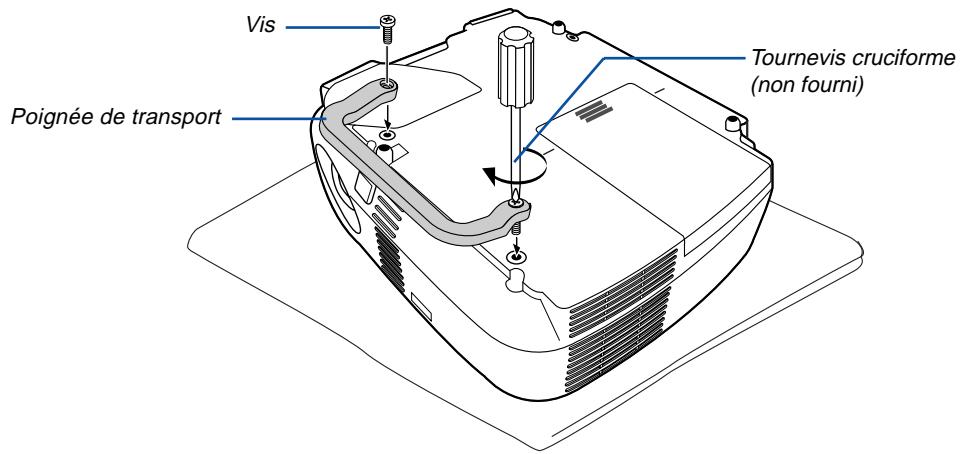

Fixation de la poignée de transport fournie

Il est possible de transporter le projecteur en attachant solidement la poignée de transport au projecteur. Pour fixer la poignée de transport fournie, utilisez un tournevis cruciforme et les deux vis fournies.

Placez un chiffon doux sur la surface de travail avant de retourner le projecteur afin d’éviter de rayer le couvercle supérieur. Assurez-vous que la poignée de transport est fixée dans le sens correct comme indiqué ci-dessous.

Attention

Lors du transport du projecteur avec la poignée de transport, s'assurer que les deux vis fixant la poignée de transport au boîtier du projecteur sont bien serrées.

Caractéristiques principales

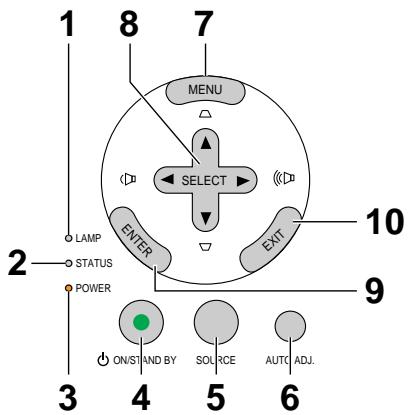

1. Voyant LAMP ( page 51,54)
2. Voyant STATUS (→ page 54)
3. Voyant POWER (→ page 19,27,54)
4. Touche POWER (ON / STAND BY) () () page 19,27
5. Touche SOURCE
6. Touche AUTO ADJ. → page 26
7. Touche MENU Button
8. Touches SELECT ▲▼▲ / Volume ▲▶ / Touches Keystone ▲▼
9. Touche ENTER
10. Touche EXIT

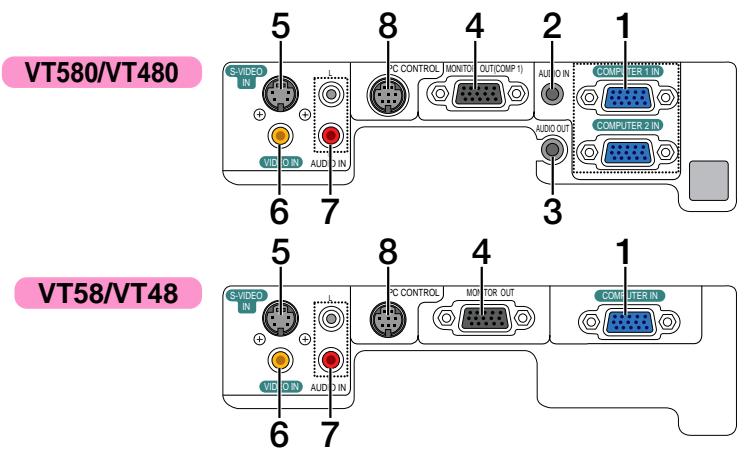

Caractéristiques du panneau de bornes

1. Connecteur d'entrée de composant / COMPUTER 1 et 2 IN (Mini D-Sub à 15 broches)

(VT580/VT480) ( page 13,14,16)

Connecteur d'entrée de composant /

COMPUTER IN (Mini D-Sub à 15 broches)

(VT58/VT48) (→page 13,14,16)

1. Mini prise AUDIO IN (Stereo Mini)

( page 13,15,16)

(Indiscernable sur le VT58/VT48)

1. Mini prise AUDIO OUT (Stereo Mini) → page 15

(indiscernable sur le VT58/VT48)

1. Connecteur MONITOR OUT (Mini D-Sub à 15)

broches) (→ page 15)

1. Connecteur S-VIDEO IN (Mini DIN à 4 broches)

(→ page 17)

1. Connecteur VIDEO IN (RCA) ( page 17)
2. Prises d'entrée AUDIO L/R (RCA) ( page 17)
3. Port PC CONTROL (DIN à 8 broches) ( page 62,63)

Utiliser ce port pour connecter un PC ou un système de commande. Ceci vous permet de contrôler le projecteur à l'aide d'un protocole de communication série. Si vous écrivez votre propre programme, les codes habituels de commande par PC se trouvent à la page 62.

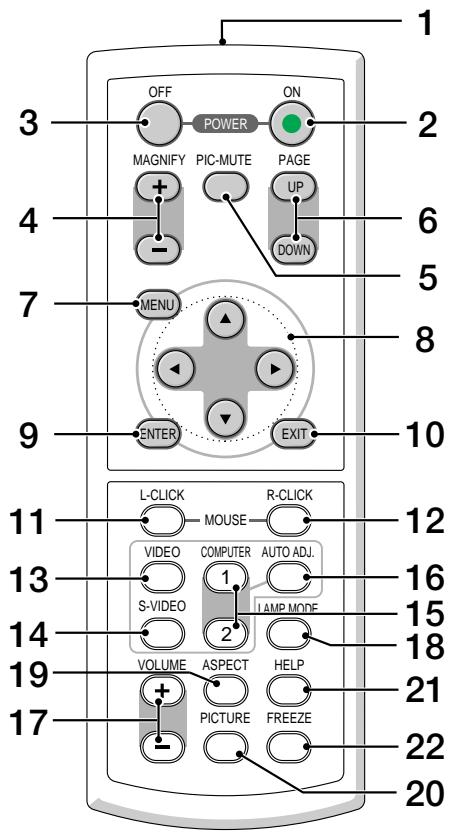

4 Nomenclature de la télécommande

1. Émetteur infrarouge ( page 8)
2. Touche POWER ON ( page 19)
3. Touche POWER OFF ( page 27)
4. Touche MAGNIFY (+) (-) ( page 29)
5. Touche PIC-MUTE ( page 29)
6. Touche PAGE UP/DOWN* (Indisponible sur le VT58 et le VT48) ( page 33,34)
7. Touche MENU
8. Touche SELECT ▲▼
9. Touche ENTER
10. Touche EXIT
11. Touche MOUSE L-CLICK* (Indisponible sur le VT58 et le VT48) ( page 33,34)
12. Touche MOUSE R-CLICK* (Indisponible sur le VT58 et le VT48) ( page 33,34)

$$ (\rightarrow \text {p a g e} 2 1) $$

1. Touche VIDEO
2. Touche S-VIDEO ( page 21)
3. Touche COMPUTER 1/2 (La touche COMPUTER 2 n'est pas disponible sur le VT58 et le VT48) ( page 21)
4. Touche AUTO ADJ. ( page 26)

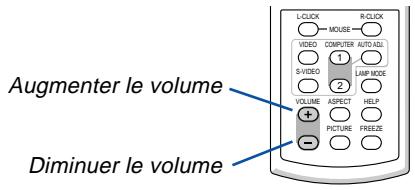

5. Touche de VOLUME (+) (-) ( page 26)
6. Touche LAMP MODE ( page 30)
7. Touche ASPECT ( page 41)
8. Touche PICTURE ( pages 40 à 41)
9. Touche HELP ( page 47)
10. Touche FREEZE ( page 29)

Installation des piles

1 Appuyer fermement et retirer le couvercle des piles en le faisant glisser.

2 Installez des piles neuves (AAA). S'assurer de respecter la polarité (+/-) des piles.

3 Remettre le couvercle des piles en le faisant glisser, jusqu'à ce qu'il s'emboîte. Ne pas mélanger différents types de piles ou des neuves avec des anciennes.

Précautions se rapportant à la télécommande

• Manipuler la télécommande avec précaution.
• Si la télécommande est mouillée, l'essayer immédiatement.
• Éviter toute chaleur excessive et l'humidité.
• Ne pas chauffer, démonter ou jeter les piles au feu.
• Si la télécommande n'est pas utilisée pendant une longue période, les piles.
• S'assurer de respecter la polarité (+/-) des piles.
• Ne pas utiliser des piles neuves et des piles usagées en même temps et ne pas utiliser des piles de différents types ensemble.
• Mettre les piles usagées au rebut en respectant la réglementation locale.

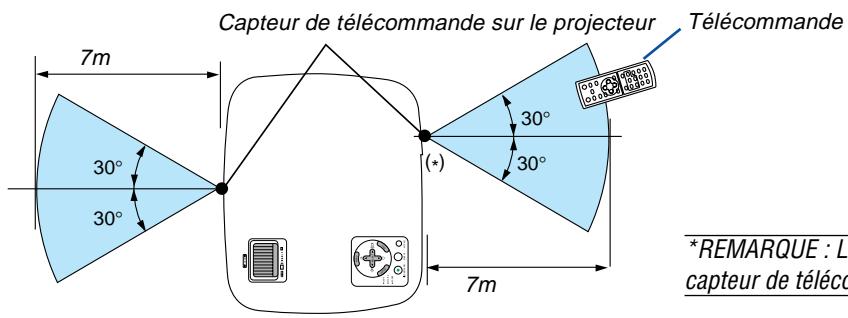

Portée de fonctionnement de la télécommande sans fil

*REMARQUE: Les VT58 et VT48 n'ont pas de capteur de télécommande sur le panneau arrière.

• Le signal infrarouge fonctionne par ligne-de-visée jusqu'à une distance d'environ 7m et dans un angle de 60 degrés depuis le capteur de télécommande du boîtier du projecteur.
• Le projecteur ne réagira pas s'il y a des objets entre la télécommande et le capteur ou si une lumière intense tombe sur le capteur. Des piles usées empêchent également la télécommande de faire fonctionner correctement le projecteur.

2. Installation et connexions

Cette section décrit comment installer le projecteur et comment connecter des sources vidéo et audio.

Vers la prise murale.

Le projecteur est simple à installer et à utiliser. Mais avant de commencer, il faut d'abord :

1 Installer un écran et le projecteur. 2 Connecter l'ordinateur ou l'équipement vidéo au projecteur. ( pages 13 à 17) 3 Brancher le câble d'alimentation fourni. ( page 18)

REMARQUE: S'assurer que le câble d'alimentation et tous les autres câbles sont débranchés avant de déplacer le projecteur. Lors du déplacement du projecteur ou lorsqu'il n'est pas utilisé, couvrir l'objectif avec le cache-objectif.

Sélection d'un emplacement (VT580/VT480/VT58)

Plus le projecteur est éloigné de l'écran ou du mur, plus l'image sera grande. La taille d'image minimale est d'environ 0,53m (21") mesurée en diagonale lorsque le projecteur est éloigné d'environ 0,8m (30") du mur ou de l'écran. La taille d'image la plus grande est de 7,6m (300") lorsque le projecteur est éloigné d'environ 10m (400") du mur ou de l'écran.

• Les distances sont indiquées par des valeurs intermédiaires allant de télé à large. Utiliser comme guide approximatif.

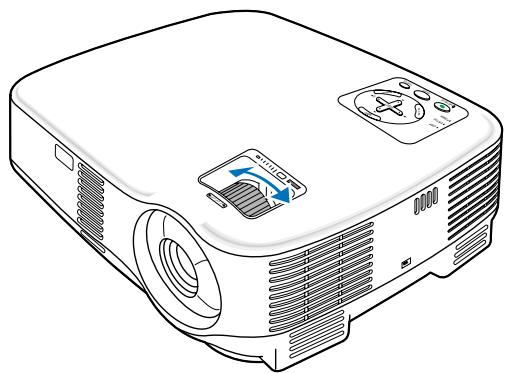

• Le levier de zoom permet de régler la taille de l'image de +/-10%
• Pour plus d'informations sur la distance de projection, voir page 11.

Sélection d'un emplacement (VT48)

Plus le projecteur est éloigné de l'écran ou du mur, plus l'image sera grande. La taille d'image minimale est d'environ 0,64m (25") mesurée en diagonale lorsque le projecteur est éloigné d'environ 0,9m (35") du mur ou de l'écran. La taille d'image la plus grande est de 7,6m (300") lorsque le projecteur est éloigné d'environ 11,0m (434") du mur ou de l'écran. Utiliser le dessin suivant comme guide.

• Le Zoom numérique peut avoir pour conséquence une image floue car le zoom est effectué électroniquement.
• La touche de Zoom règle la taille de l'image jusqu'à -10%
• Pour en savoir plus sur la distance de projection, voir page suivante.

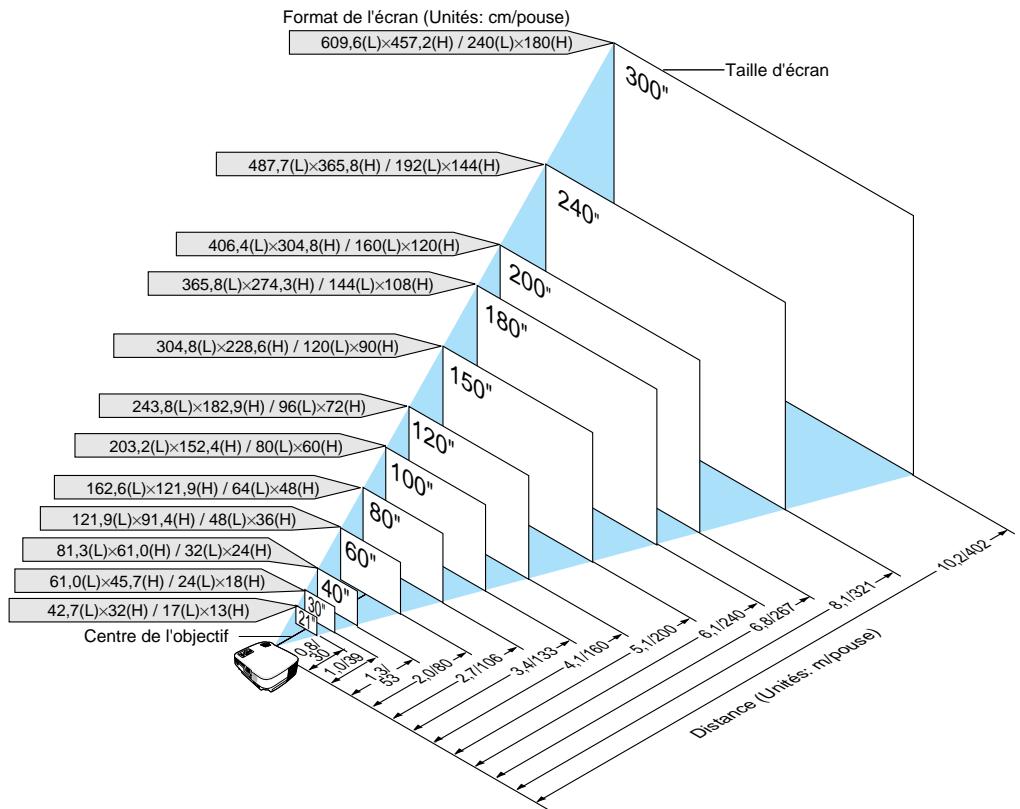

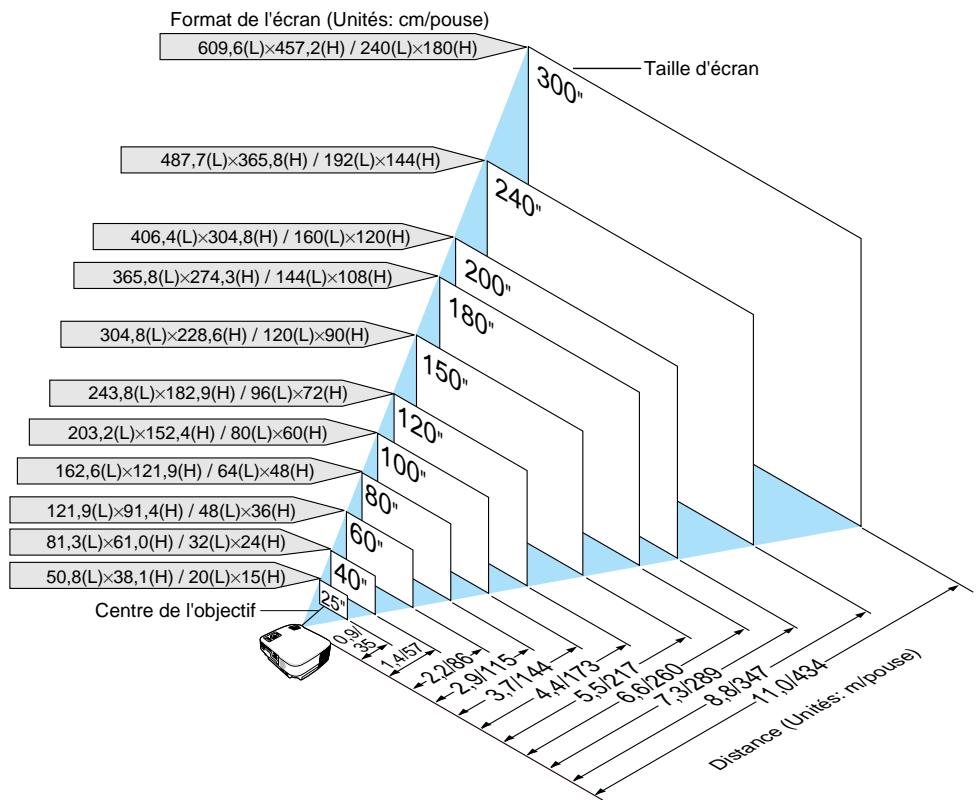

Distance de projection et taille de l'écran

La section suivante indique les bonnes positions respectives du projecteur et de l'écran. Consulter le tableau pour déterminer la position d'installation.

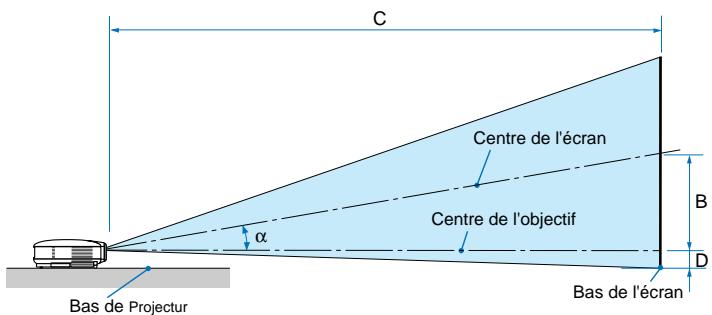

Tableau de distances

B = Distance verticale entre le centre de l'objet et le centre de l'écran C = Distance de projection D = Distance verticale entre le centre de l'objet et le bas de l'écran (haut de l'écran pour une application au plafond) = Angle de projection

REMARQUE : Les distances peuvent varier de +/-5%.

VT580/VT480/VT58/VT48

Taille d'écran						B		C					D		α
Diagonale		Largeur		Hauteur				Grand angle			Téléobjectif				Grand angle		Téléobjectif
pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	-	pouce	mm	pouce	mm	dégré	-	dégré
21	533	17	427	13	320	4	110	-	-	-	30	750	-2	-50	-	-	8.6
25	635	20	508	15	381	5	140	29	740	-	35	900	-2	-60	10.3	-	8.5
30	762	24	610	18	457	6	160	35	900	-	43	1090	-3	-70	10.2	-	8.5
40	1016	32	813	24	610	9	220	48	1210	-	57	1460	-3	-90	10.1	-	8.4
60	1524	48	1219	36	914	13	320	72	1830	-	87	2200	-5	-130	10.1	-	8.4
72	1829	58	1463	43	1097	15	390	87	2200	-	104	2650	-6	-160	10.0	-	8.4
80	2032	64	1626	48	1219	17	430	96	2450	-	116	2940	-7	-180	10.0	-	8.4
84	2134	67	1707	50	1280	18	450	101	2570	-	122	3090	-7	-190	10.0	-	8.4
90	2286	72	1829	54	1372	19	490	109	2760	-	131	3310	-8	-200	10.0	-	8.4
100	2540	80	2032	60	1524	21	540	121	3070	-	145	3690	-9	-220	10.0	-	8.3
120	3048	96	2438	72	1829	26	650	145	3690	-	174	4430	-10	-270	10.0	-	8.3
150	3810	120	3048	90	2286	32	810	182	4620	-	218	5540	-13	-330	10.0	-	8.3
180	4572	144	3658	108	2743	38	970	218	5540	-	262	6660	-16	-400	10.0	-	8.3
200	5080	160	4064	120	3048	43	1080	243	6160	-	291	7400	-17	-440	10.0	-	8.3
210	5334	168	4267	126	3200	45	1140	255	6470	-	306	7770	-18	-460	10.0	-	8.3
240	6096	192	4877	144	3658	51	1300	291	7400	-	350	8890	-21	-530	9.9	-	8.3
270	6858	216	5486	162	4115	57	1460	328	8330	-	394	10000	-24	-600	9.9	-	8.3
300	7620	240	6096	180	4572	64	1620	365	9260	-	438	11120	-26	-660	9.9	-	8.3

Taille d'écran						B		C		D		α
Diagonale		Largeur		Hauteur
pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	degré
25	635	20	508	15	381	5	140	35	890	-2	-60	8.7
30	762	24	610	18	457	6	160	42	1070	-3	-70	8.6
40	1016	32	813	24	610	9	220	57	1440	-3	-90	8.5
60	1524	48	1219	36	914	13	320	86	2180	-5	-130	8.5
72	1829	58	1463	43	1097	15	390	103	2620	-6	-160	8.4
80	2032	64	1626	48	1219	17	430	115	2920	-7	-180	8.4
84	2134	67	1707	50	1280	18	450	121	3060	-7	-190	8.4
90	2286	72	1829	54	1372	19	490	129	3290	-8	-200	8.4
100	2540	80	2032	60	1524	21	540	144	3650	-9	-220	8.4
120	3048	96	2438	72	1829	26	650	173	4390	-10	-270	8.4
150	3810	120	3048	90	2286	32	810	217	5500	-13	-330	8.4
180	4572	144	3658	108	2743	38	970	260	6610	-16	-400	8.4
200	5080	160	4064	120	3048	43	1080	289	7340	-17	-440	8.4
210	5334	168	4267	126	3200	45	1140	304	7710	-18	-460	8.4
240	6096	192	4877	144	3658	51	1300	347	8820	-21	-530	8.4
270	6858	216	5486	162	4115	57	1460	391	9930	-24	-600	8.4
300	7620	240	6096	180	4572	64	1620	434	11030	-26	-660	8.4

Avertissement

• L'installation au plafond du projecteur doit être effectuée par un technicien qualifié. Contacter votre revendeur NEC pour plus d'informations.
• Ne pas essayer d'installer le projecteur soi-même.
• Utiliser le projecteur uniquement sur une surface plane et solide. Si le projecteur tombe par terre, vous risquez d'être blessé et le projecteur risque d'être endommagé sérieusement.
• Ne pas utiliser le projecteur si les variations de températures sont trop importantes. Le projecteur doit être utilisé à des températures comprises entre 5°C et 40°C (Le mode Eco est sélectionné automatiquement entre 35°C et 40°C).
• Ne pas exposer le projecteur à l'humidité, à la poussière ni à la fumée. Ceci endommagerait l'image de l'écran.
• S'assurer qu'il y a une ventilation adéquate autour du projecteur pour que la chaleur puisse se dissiper. Ne pas couvrir les orifices sur le côté ou à l'avant du projecteur.

Réflexion de l'image

L'utilisation d'un miroir pour refléter l'image du projecteur permet d'obtenir une image beaucoup plus grande lorsque vous ne disposez que d'un espace réduit. Contacter votre revendeur NEC si vous avez besoin d'un système de miroir. Si vous utilisez un système de miroir et que votre image est inversée, utiliser les touches MENU et SELECT du projecteur ou de la télécommande pour corriger le sens. ( page 44)

Câblages

REMARQUE: Lors d'une utilisation avec un ordinateur portable, assurez-vous de connecter le projecteur et l'ordinateur portable pendant que le projecteur est en mode de veille et avant d'allumer l'ordinateur portable.

Dans la plupart des cas, le signal de sortie de l'ordinateur portable n'est pas activé si ce dernier n'est pas connecté au projecteur avant d'être allumé.

• Si l'écran devient vierge lors de l'utilisation de la télécommande, cela peut venir de l'économiseur d'écran ou de la gestion d'énergie de l'ordinateur.

Activation de l'affichage externe de l'ordinateur

L'affichage d'une image sur l'écran du PC portable ne signifie pas nécessairement qu'il envoie un signal vers le projecteur.

Lors de l'utilisation d'un PC portable, une combinaison de touches de fonction active/désactive l'affichage externe. En général, la combinaison de la touche "Fn" avec l'une des touches de fonction permet l'allumage ou l'extinction de l'affichage externe. Par exemple, les ordinateurs portables NEC utilisent Fn + F3, tandis que les ordinateurs portables Dell utilisent la combinaison de touches Fn + F8 pour alterner entre les sélections d'affichage externe.

Connexion du PC ou ordinateur macintosh

REMARQUE: • VT580/VT480 : Le connecteur COMPUTER supporte Plug & Play (DDC2).

• VT580/VT480 : Le connecteur COMPUTER supporte Plug & Play (DDC2).

REMARQUE: Le projecteur n'est pas compatible avec les sorties vidéo décodées ni avec les commutateurs NEC ISS-6020 et ISS-6010.

REMARQUE : Une image risque de ne pas être affichée correctement lorsqu'une source vidéo ou S-video est lue avec un convertisseur de balayage disponible dans le commerce.

Ceci est du fait que le projecteur traitera un signal vidéo comme un signal d'ordinateur en réglage par défaut. Dans ce cas, agissez comme suit.

• Lorsqu'une image est affichée avec la portion inférieure et supérieure noire ou qu'une image s'affiche pas correctement :

Projeter une image pour remplir l'écran puis appuyez sur la touche AUTO ADJ de la télécommande ou du boîtier du projecteur.

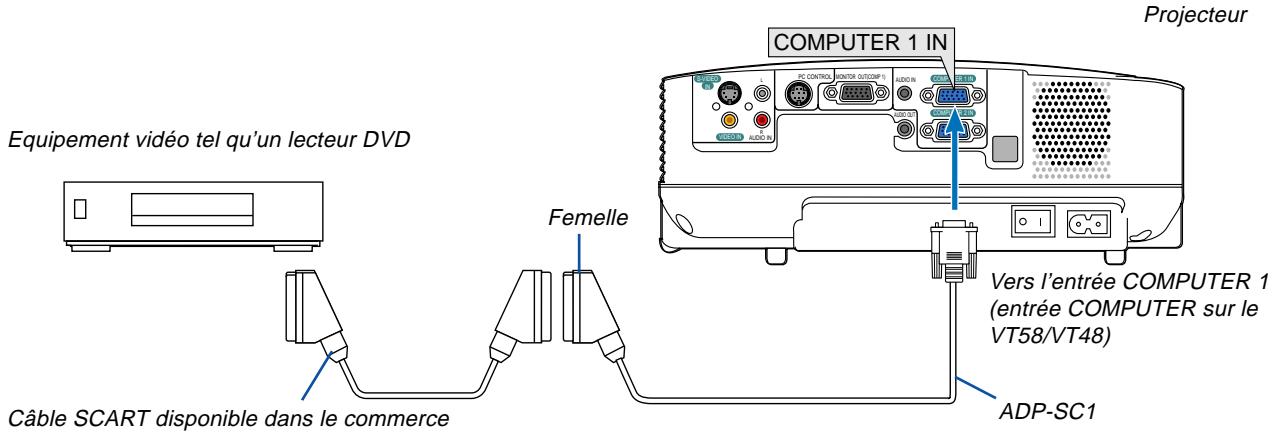

Pour connecter la sortie SCART (RGB)

Avant d'effectuer les connexions : Un adaptateur SCART (ADP-SC1) exclusif et un câble SCART disponible dans le commerce sont nécessaires pour cette connexion.

Dans le menu, Sélectionner [Paramètres] → [Options] → [Sélection de la source] → [Ordinateur1 ([Ordinateur] sur VT58/VT48)] → [SCART].

SCART est un connecteur audio-visuel européen standard pour les téléviseurs, magnétoscopes et lecteurs DVD. Il est également référencé comme connecteur Euro.

ASTUCE : Si une source DVD ou magnétoscope n'est pas affichée correctement, arrêtez la lecture puis reconnectez-la.

REMARQUE: Le signal audio n'est pas disponible pour cette connexion.

ASTUCE : L'adaptateur SCART ADP-SC1 est disponible auprès des revendeurs NEC en Europe. Prendre contact avec un revendeur NEC en Europe pour plus d'informations.

Connexion d'un moniteur externe

Câble de signal VGA (non fourni)

Un moniteur externe, séparé peut être connecté au projecteur pour visualiser simultanément sur un moniteur l'image analogique RGB en cours de projection.

Remarque:

• La connexion en série n'est pas possible.
• Le signal du connecteur COMPUTER 2 IN ne peut pas être émis par le connecteur MONITOR OUT sur le VT580 et le VT480.
• Les modèles VT58 et VT48 n'ont pas de connecteur AUDIO OUT.

Connexion d'un lecteur DVD à l'aide de la sortie composant

Un signal composant sera automatiquement affiché. Si ce n'est pas le cas, sélectionner dans le menu [Paramètres] → [Options] → [Sélection de la source] → [Ordinateur 1 ([Ordinateur] sur le VT58/VT48)], puis cocher la touche Radio composant.

REMARQUE: Se reporter au mode d'emploi du lecteur DVD pour de plus amples informations sur les exigences de sortie vidéo du lecteur DVD.

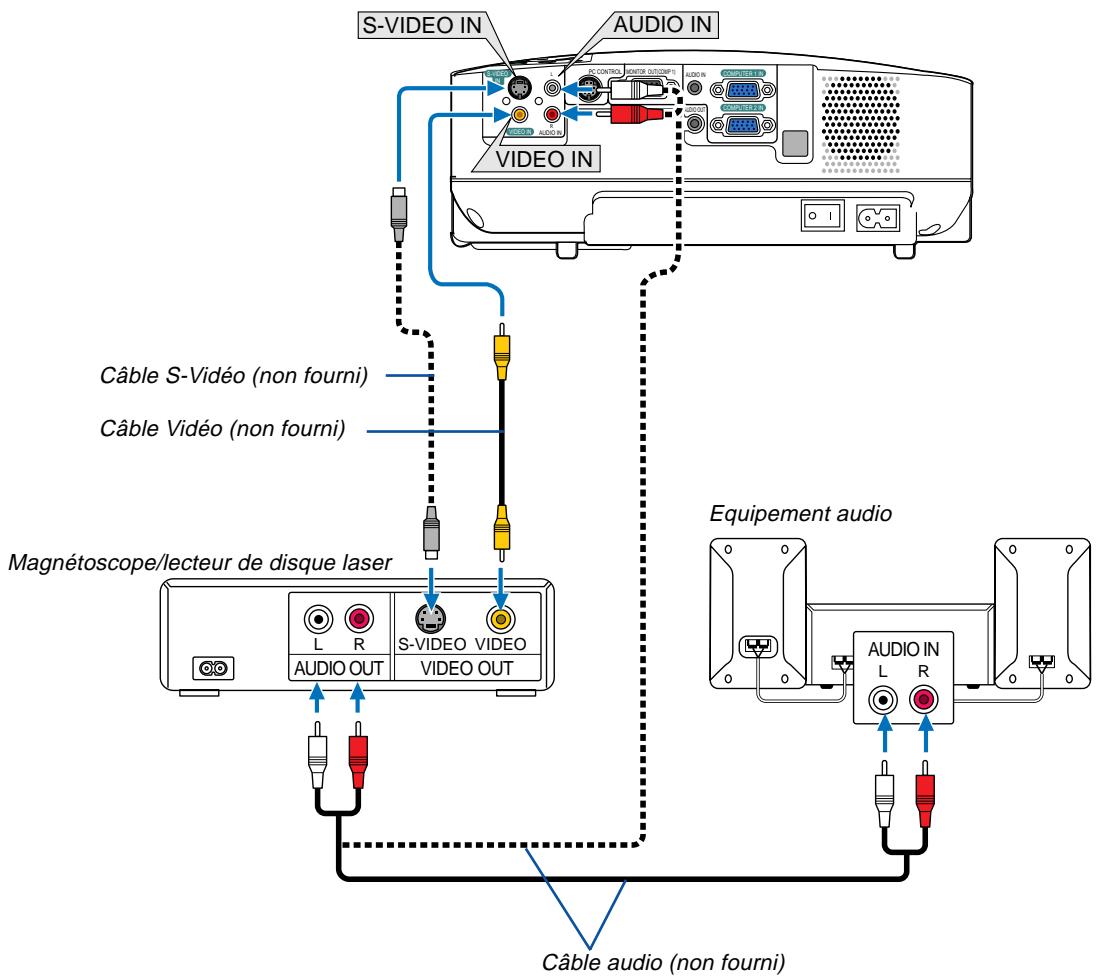

Connexion d'un magnétoscope ou d'un lecteur de disque laser

REMARQUE : Les prises AUDIO IN L/MONO et R (RCA) sont partagées entre les entrées vidéo et S-Video sur le VT47.

REMARQUE : Se reporter au mode d'emploi du magnétoscope ou du lecteur de disque laser pour plus d'informations sur les exigences de sorties vidéo des appareils.

REMARQUE : Une image risque de ne pas être affichée correctement lorsqu'une source vidéo ou S-video est lue en avance rapide ou en rembobinage rapide avec un convertisseur de balayage.

Connexion du câble d'alimentation fourni

Connecter le câble d'alimentation fourni au projecteur.

Connecter d'abord la prise à deux fiches du cable d'alimentation fourni à l'entrée AC IN du projecteur, et ensuite connecter l'autre fiche du cable d'alimentation fourni à la prise murale.

Assurez-vous que les fiches sont complètement insérées dans la prise AC IN et dans la prise murale.

Attention:

Ne pas toucher la grille de ventilation située sur la face avant gauche (vue de devant) car celle-ci risque d'être chaude lorsqu'elle projecteur est en marche ou immédiatement après son extinction.

Ne pas couper l'alimentation CA lorsque le projecteur est en marche. Cela pourrait endommager le projecteur.

ASTUCE: Le projecteur peut être mis hors tension , pendant la période de refroidissement qui suit son extinction.

3. Projection d'une image (fonctionnement élémentaire)

Ce chapitre décrit comment allumer le projecteur et projeter une image sur l'écran.

Remarque:

• Le projecteur a deux interrupteurs d'alimentation : un interrupteur d'alimentation principale et une touche POWER (ON/STAND BY) (POWER ON et OFF sur la télécommande).
• Lors du branchement ou du débranchement du câ ncé en position arrêt (○). À défaut d'une telle précaution, le projecteur risque d'être endommagé.
• Pour mettre le projecteur sous tension, enforcer l'interrupteur d'alimentation principal en position marche (I).

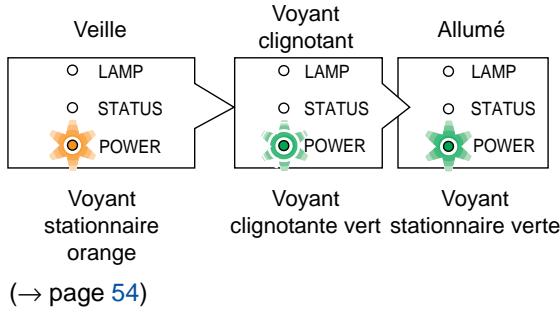

Le témoin POWER s'allumera en orange.

Voir la section sur le témoin Power. ( page 54)

1. Retirer le cache-objectif
2. Appuyer sur la touche POWER (ON/STAND BY) sur le boîtier du projecteur ou sur la touche POWER ON sur la télécommande pendant 1 seconde.

Le témoin POWER s'allumera en vert et le projecteur sera prêt à l'emploi.

Après avoir allumé le projecteur, assurez-vous que la source vidéo ou ordinateur est en marche et que le cache-objectif est ôté.

REMARQUE : Lorsqu'aucun signal n'est disponible, un écran bleu ou noir est affiché. (uniquement un écran noir sur le VT48 )

Lorsque le projecteur affiche un écran bleu ou noir, le projecteur passera automatiquement en mode Eco.

Le projecteur reviendra en mode Normal dès qu'il sera connecté à un signal.

REMARQUE: Si vous activez le projecteur immédiatement après avoir étéint la lampe ou lorsque la température est élevée, le ventilateur tourne et aucune image n'est affichée pendant quelques temps, puis le projecteur affiche de nouveau une image.

Le projecteur ne doit pas être allumé dans les 60 secondes qui suivent l'extinction de la lampe et lorsque le voyant POWER clignote vert. Cela pourrait endommager prématurément la lampe.

Remarque à propos de l'écran startup (écran de sélection de la langue du menu)

Lorsque vous allumez le projecteur pour la première fois, le menu de démarrage s'affiche. Ce menu vous permet de sélectionner l'une des 8 langues de menu.

Pour sélectionner une langue pour le menu, suivre les étapes suivantes :

1. Utiliser la touche SELECT ou pour sélectionner l'une des 8 langues du menu.

Menu Language Select
Please select a menu language.	English
Wählen Sieitte die Menu Sprache aus.	Deutsch
S'il vous plaît besoinir la langue de menu.	Français
Per favore di scegliere la lingua di menu.	Italiano
Escoja por favor el idioma de menu.	Espanol
Välj menyn spreåken.	Svenska
×二是一言語を選択て+kださん。	日本語
请选择菜单语言.	中文
Select "UP", "DOWN" & "ENTER"

2. Appuyer sur la touche ENTER pour exécuter la sélection.

Après cette opération, on peut continuer avec l'utilisation du menu.

Si vous le souhaitez, vous pouvez sélectionner la langue du menu ultérieurement.

→ [Langue] pages 38 et 44

REMARQUE : Immédiatement après la mise sous tension du projecteur, l'écran risque de clignoter. Ceci est normal. Attendez 3 à 5 minutes jusqu'à ce que l'éclairage de la lampe se stabilise.

Lorsque le Mode de lampe est réglé sur Eco, le voyant LAMP s'allume en vert.

Si l'un des cas suivants se produit, le projecteur ne s'allumera pas.

• Si la température interne du projecteur est trop élevée, le projecteur détecte une température anormalement élevée. Dans ces conditions, le projecteur ne s'allumera pas afin de protéger le système interne. Si cela se produit, attendre que les composants internes du projecteur soient refroidis.
• Lorsque la lampe atteint la fin de sa durée d'utilisation, le projecteur ne s'allumera pas. Si cela se produit, remplacer la lampe.
• Si la lampe ne s'allume pas et si le voyant STATUS clignote et s'éteint par cycle de six fois, attendre une minute complète, puis allumer le projecteur.

Sélection de la source ordinateur ou vidéo

REMARQUE : Allumer l'ordinateur ou le magnétoscope connecté au projecteur.

Sélection à partir de la liste de sources

Appuyer brièvement sur la touche SOURCE du boîtier du projecteur pour afficher la liste de sources. À chaque pression sur la touche SOURCE, l'entrée se commute dans la série suivante: "Ordinateur 1", "Ordinateur 2", "Vidéo" (Magnétoscope ou lecteur de disque laser), "S-Viséo".

Pour afficher la source sélectionnée, laisser passer 1 seconde.

Détecttion automatique du signal

Presser et maintenir enfoncée la touche SOURCE pendant au moins 2 secondes, le projecteur recherche la prochaine source d'entrée disponible. À chaque pression de plus de 2 secondes sur la touche SOURCE, le projecteur commute la source d'entrée dans la séquence suivante :

VT580/VT480

Ordinateur1 → Ordinateur2 → Vidéo → S-Video → Ordinateur1 →...

VT58/VT48

Ordinateur → Vidéo → S-Video → Ordinateur1 →...

ASTUCE: S'il n'y a aucune signal d'entrée présente, l'entrée sera sautée. Lorsque la source d'entrée que vous souhaitez projeter s'affiche, relâcher la touche SOURCE.

Utilisation de la télécommande

Appuyer sur l'une des touches COMPUTER 1/2, VIDEO, S-VIDEO.

REMARQUE: La touche COMPUTER 2 n'est pas disponible sur le VT58 et le VT48.

Ajustement de la taille et de la position de l'image

Placer le projecteur sur une surface plane et à niveau et s'assurer que le projecteur est bien à angle droit par rapport à l'écran.

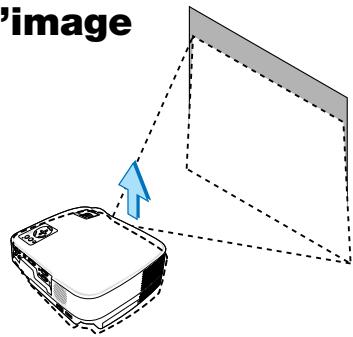

Soulever le bord avant du projecteur pour centrer l'image verticalement.

• Si l'image projetée n'apparaît pas carrée sur l'écran, utiliser la fonction

Keystone pour effectuer un réglage approprié. (→ page 24)

Déplacer le projecteur à gauche pour centrer l'image horizontalement sur l'écran.

Attention

N'essayez pas de toucher la grille de ventilation pendant le réglage du pied d'inclinaison car celle-ci peut être très chaude lorsque le projecteur est en marche ou qu'il est en période de refroidissement après son extinction.

1. Maintenir enfoncée la touche du pied à inclinaison réglable qui se trouve à l'avant du projecteur pour étendre le pied à inclinaison réglable.
2. Abaisser l'avant du projecteur à la hauteur souhaitée.
3. Relâcher le bouton de réglage de l'inclinaison pour verrouiller le pied de réglage.

Le réglage de l'avant du projecteur peut se faire sur environ 10 degrés (vers le haut).

Le réglage de la hauteur de l'image projetée ou le changement de l'angle de projection active la fonction de correction automatique de la distorsion trapézoidale (Auto Keystone) pour corriger rapidement la distorsion verticale. L'écran "Keystone" s'affiche.

Pour le fonctionnement de l'écran "Keystone", voir "④ Correction de la distorsion trapézoidale" page 24.

La hauteur de l'arrière du projecteur peut être réglée jusqu'à 10 mm/0,4 inch.

Faites tourner le pied arrêté jusqu'à la hauteur désirée pour cadrer l'image sur la surface de projection, mais la distance verticale entre la base et le support ou le sol doit être de 10mm/0,4 inch pour que le projecteur soit à l'horizontal sur la surface plane.

REMARQUE: Si vous faites trop tourner le pied arrêté, il sortira de son logement.

Attention

• Ne pas utiliser le pied à inclinaison réglable pour effectuer des réglages autres que ceux initialement prévus.

Une utilisation non prévue du pied d'inclinaison pour porter ou suspendre le projecteur (au mur ou au plafond) peut causer des dommages au projecteur.

Lever du pied à inclinaison réglable Pied à inclinaison réglable

VT580/VT480/VT58

Utiliser le levier zoom pour régler précisément la taille de l'image sur l'écran.

VT580/VT480/VT58

VT48

Utiliser la touche du ZOOM numérique située sur le boîtier du projecteur pour agrandir ou réduire électroniquement la taille de l'image.

REMARQUE: Le Zoom numérique peut avoir pour conséquence une image floue car le zoom est effectué électroniquement.

VT48

ABC

Mise au point

Utiliser l'anneau de l'objet (FOCUS) pour obtenir la meilleure mise au point.

Correction de la distorsion trapézoidale

Si l'écran est incliné verticalement, la distorsion trapézoidale s'agrandit. Suivre les étapes suivantes pour corriger la distorsion trapézoidale.

REMARQUE: La correction trapézoidale peut rendre l'image légèrement floue car cette correction est effectuée de manière électronique.

REMARQUE: La gamme de correction trapézoidale peut être rendue plus étroite, selon le signal ou la sélection de son rapport d'aspect.

1. Appuyer sur la touche SELECT ou lorsque aucun menu n'est affiché

Après affichage de l'écran Keystone, appuyer sur la touche SELECT ▲ ou ▼ pour corriger la distorsion trapézoidale.

2. Appuyer sur la touche EXIT.

L'écran Keystone se ferme. Les changements deviennent effectifs.

REMARQUE : Lorsque le menu est affiché, l'opération ci-dessus n'est pas disponible. Lorsque le menu est affiché, appuyer sur la touche MENU pour afficher le menu et démarrer la correction trapézoidale.

À partir du menu, sélectionner [Paramétrage] → [Généralités] → [Keystone]. Les changements peuvent être sauvegardés avec [Sauvegarde Keystone]. (→ page 43)

1. Appuyer sur la touche MENU.

Le menu s'affiche.

1. Appuyer sur la touche SELECT pour sélectionner [Paramétrage] et appuyer sur la touche ENTER.
2. Appuyer sur la touche SELECT pour sélectionner [Keystone].
3. Appuyer sur la touche SELECT.

Régler de manière à ce que l'image soit rectangulaire.

5. Appuyer sur la touche MENU.

Le menu se ferme.

REMARQUE: La correction trapézoidale peut rendre l'image légèrement floue car cette correction est effectuée de manière électronique.

ASTUCE: Les changements peuvent être sauvegardés avec [Sauvegarde Keystone]. (→ page 43)

Réglage avec la fonction auto keystone (VT580 uniquement)

La fonction de correction automatique de distorsion trapézoidale corrigera la distorsion verticale de l'image projetée sur l'écran. Aucune opération spéciale n'est nécessaire. Placer tout simplement le projecteur sur une surface plane.

ASTUCE: Même lorsque le réglage de menu pour [Auto Keystone] est activé, [Keystone] peut être réglé manuellement.

Pour activer [Auto Keystone], suivre les étapes suivantes.

1. Appuyer sur la touche MENU. Le menu s'affiche.
2. Appuyer sur la touche SELECT pour sélectionner [Paramétrage] puis appuyer sur la touche ENTER. L'onglet [Généralités] sera mis en surbrillance.
3. Appuyer sur la touche SELECT .

[Auto Keystone] sera mis en surbrillance.

1. Appuyer sur la touche SELECT ou pour sélectionner [Acté].
2. Appuyer sur la touche MENU.

Le menu se ferme.

Remarque:

• L'angle Keystone vertical peut être corrigé d'une inclinaison de projecteur de 30 degrés vers le haut à 30 degrés vers le bas.
• La correction automatique de distorsion trapézoidale prendra effet 2 secondes après avoir changé l'angle de projection pendant la projection.
• La distorsion trapézoidale gauche, droite ou horizontale n'est pas disponible.

Placer le projecteur de manière à ce que la surface de l'objet soit parallèle à l'écran.

De même, régler la hauteur de manière à ce que le projecteur reste de niveau, en tournant les pieds à l'arrière.

Remarque:

L'angle de correction trapézoidale automatique et manuelle peut être inférieur à 30 degrés pour certains types de signaux et dérapports d'aspect. - La correction trapézoidale peut rendre l'image légèrement floue car cette correction est effectuée de manière électronique.

Remarque:

• Lorsque le menu est affiché, la correction trapezoidale n'est pas disponible en utilisant les touches sur le boîtier du projecteur. Lorsque le menu est affiché, appuyer sur la touche EXIT pour fermer le menu puis démarrer la correction trapezoidale.
• À partir du menu, sélectionner [Paramétrage] → [Généralités] → [Keystone]. Les changements peuvent être sauvegardés avec [Sauvegarde Keystone]. (→ page 43)

Ajustement de l'image à l'aide du réglage automatique

Optimisation automatique d'une image RGB.

Appuyer sur la touche "AUTO ADJ." (réglage automatique) pour optimiser automatiquement une image RGB.

Cet ajustement peut s'avérer nécessaire lorsque vous connectez votre ordinateur pour la première fois.

[Mauvaise image]

REMARQUE:

Remarque:

Certains signaux peuvent nécessiter du temps pour s'afficher ou peuvent ne pas être affichés correctement.

• La fonction Réglage automatique ne fonctionne pas pour le signal composite et vidéo.
• Si l'opération de réglage automatique ne peut pas optimiser le signal RGB, essayer d'ajuster position horizontal/vertical, l'horloge et la phase manuellement. (→ pages 42)

Le niveau sonore de l'enceinte du projecteur peut être réglé.

ASTUCE : Lorsque aucun menu n'apparaît, les touches SELECT « et » sur le boîtier du projecteur contrôlent le volume.

Pour éteindre le projecteur :

1. Appuyer d'abord sur la touche POWER (ON/STAND BY) sur le projecteur ou sur la touche POWER OFF de la télécommande. Le message [Eteindre l'appareil/Etes-vous sûr?] apparait.

1. Appuyer ensuite sur la touche ENTER ou de nouveau sur la touche POWER (ON/STAND BY) ou POWER OFF.

Le voyant d'alimentation s'allume en orange.

Lorsque le projecteur est éteint, les ventilateurs de refroidissement continuent à tourner pendant 30 secondes (durée d'arrêt de refroidissement).

Immédiatement après avoir activé le projecteur et affiché une image, il est impossible d'éteindre le projecteur pendant 60 secondes.

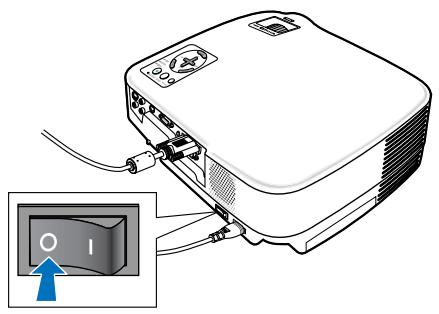

1. Enfin, éteignez le commutateur d'alimentation principale. Le voyant d'alimentation s'éteint.

ASTUCE: Le projeteur peut être mis hors tension en appuyant sur l'interrupteur d'alimentation principale ou en débranchant le cable d'alimentation, même pendant la période de refroidissement qui suit l'extinction du projeteur.

REMARQUE: Ne pas couper l'alimentation principale dans les 10 secondes qui seront un changement de paramètre ou de réglage et la fermeture du menu.

Cela pourrait causer la perte des réglages et des paramètres.

Attention:

Certaines parties du projecteur chaufferont pendant son fonctionnement. Faites attention lorsque vous manipulez le projecteur immédiatement après son utilisation.

Attention:

• Le projecteur ne doit pas être allumé dans les 60 secondes qui suivent l'extinction de la lampe et lorsque le voyant POWER clignote vert. Cela pourrait endommager prématurément la lampe.
• Ne pas couper l'alimentation CA en appuyant sur l'interrupteur d'alimentation principale ou en débranchant le câble d'alimentation lorsque le projecteur est en marche. Cela pourrait endommager le projecteur.

8 Après l'utilisation

Préparation: Assurez-vous que le projeteur est éteint.

1. Débrancher le câble d'alimentation.
2. Déconnecter tous les autres câbles.
3. Rentre les pieds à inclinaison réglables s'ils sont étendus.
4. Couvrir l'objectif avec le cache-objectif.
5. Ranger le projecteur et ses accessoires dans la sacoche fournie.

Attention:

Faites attention lorsque vous rangez le projecteur dans la mallette immédiatement après avoir utilisé le projecteur. Le boîtier du projecteur est chaud.

Coupure de l'image et du son

Appuyer sur la touche PIC-MUTE pour couper l'image et le son pendant une courte période. Appuyer à nouveau pour restaurer l'image et le son.

REMARQUE:

Le son provenant de la prise AUDIO OUT (Stereo mini) sur le VT580/VT480 peut être désactivé.

Gel d'une image

Appuyer sur la touche FREEZE pour geler une image. Appuyer à nouveau pour reprendre le mouvement.

Agrandissement d'une image

Il est possible d'agrandir l'image jusqu'à quatre fois.

REMARQUE : L'agrandissement maximal peut être inférieur à quatre selon le signal.

Pour ce faire :

1. Appuyer sur la touche MAGNIFY (+) pour agrandir l'image. Pour déplacer l'image agrandie, utiliser les touches SELECT ▲, ▼, ▲ or ▷.

1. Appuyer sur la touche MAGNIFY (-) pour retourner à l'image du format original.

Changement du mode de la lampe

Cette fonction permet de sélectionner deux modes de luminosité de la lampe : Modes Normal et Eco. La durée de vie de la lampe peut être prolongée en utilisant le mode Eco.

Mode de la lampe	Description	Etat du tímoin LAMP
Mode Normal	Ceci est le réglage par défaut (Luminosite à 100%).	Eteint
Mode Eco	Sélectionner ce mode pour augmenter la durée de vie de la lampe (80 % de luminosite).	Allumé en vert

Pour passer en mode [Eco], suivre la procédure suivante :

1. Appuyer sur la touche LAMP MODE de la télécommande pour afficher l'écran de [Mode de la lampe].
2. Utiliser la touche SELECT ou pour sélectionner le mode [Eco].
3. Appuyer sur la touche ENTER.

Pour passer de [Eco] à [Normal], retourner à l'étape 2 et sélectionner [Normal]. Répéter l'étape 3.

Remarque:

• Le mode de la lampe peut être changé à l'aide du menu. Sélectionner [Paramétrage] → [Généralités] → [Mode de la lampe].
• La durée de vie restante de la lampe et le nombre d'heures d'utilisation de la lampe peuvent être vérifiés dans [Temps d'utilisation]. Sélectionner [Information] → [Temps d'utilisation].
• Si le projecteur surchauffe en mode Normal, il se peut que le Mode de lampe change automatiquement pour le mode Eco afin de protégérer le projecteur. Lorsque le projecteur est en mode Eco, la luminosité de l'image diminue. Lorsque le projecteur revient à une température normale, le Mode de lampe revient au mode Normal.

Le symbole thermomètre [ ] indique que le mode de la lampe est réglé automatiquement sur Eco car la température interne est trop élevée.

Pour activer la fonction de sécurité :

1. Appuyer sur la touche MENU.

Le menu s'affiche.

1. Utiliser la touche SELECT ou pour sélectionner [Paramétrage] et appuyer sur la touche ENTER.

Exemple de menu pour VT580, VT480 et VT58

1. Utiliser la touche SELECT ▲ ou▼ pour sélectionner [Installation].
2. Utiliser la touche SELECT ▲ ou ▼ pour sélectionner [Sécurité] et appuyer sur la touche SELECT ▷.
