REEF IX/A/60 - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil REEF IX/A/60 ELICA au format PDF.
| Type de produit | Hotte de cuisine |
| Caractéristiques techniques principales | Hotte décorative murale, extraction ou recyclage |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | Largeur : 60 cm |
| Poids | Environ 12 kg |
| Compatibilités | Compatible avec les systèmes de ventilation standard |
| Type de filtre | Filtre à charbon et filtre métallique |
| Tension | 230 V |
| Puissance | Max 250 W |
| Fonctions principales | Éclairage LED, plusieurs niveaux de puissance d'aspiration |
| Entretien et nettoyage | Filtres lavables au lave-vaisselle, nettoyage régulier de la surface |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, manuel d'entretien fourni |
| Sécurité | Protection contre les surcharges, conforme aux normes de sécurité électrique |
| Informations générales utiles | Installation murale, design moderne, faible niveau sonore |
FOIRE AUX QUESTIONS - REEF IX/A/60 ELICA
Questions des utilisateurs sur REEF IX/A/60 ELICA
Pour ouvrir la porte d'une hotte aspirante inclinée ELICA REEF IX/A/60, suivez ces étapes simples :
- Localisez le mécanisme d'ouverture : Sur ce modèle, la porte inclinée est généralement équipée d'un système de charnières avec un levier ou un bouton de déverrouillage situé sur le bord de la porte.
- Déverrouillez la porte : Appuyez ou tirez délicatement sur le levier ou bouton pour libérer le verrou. Évitez d'utiliser une force excessive pour ne pas endommager le mécanisme.
- Ouvrez la porte : Une fois déverrouillée, tirez doucement la porte vers vous pour l'ouvrir complètement. La porte s'incline vers l'avant pour permettre un accès facile aux filtres et à l'intérieur de la hotte.
Si la porte ne s'ouvre pas facilement, vérifiez qu'aucun élément ne bloque le mécanisme et assurez-vous que le levier est bien actionné. En cas de blocage persistant, il est conseillé de contacter un professionnel pour éviter tout dommage.
Si votre hotte aspirante ELICA REEF IX/A/60 clignote sur la vitesse 2 et ne fonctionne qu'en vitesse 1 malgré le remplacement du filtre à charbon, cela peut indiquer un problème technique ou un dysfonctionnement lié au système de contrôle. Voici quelques points à vérifier et actions à réaliser :
1. Vérification du filtre à charbon
- Assurez-vous que le filtre à charbon est bien installé et correctement positionné. Un mauvais placement peut entraîner des alertes ou un fonctionnement limité.
- Vérifiez également l'état des filtres métalliques à graisse, car un filtre encrassé peut provoquer des dysfonctionnements.
2. Réinitialisation de la hotte
- Débranchez la hotte de l'alimentation électrique pendant environ 5 minutes, puis rebranchez-la. Cette opération peut réinitialiser les circuits internes et résoudre certains problèmes.
3. Contrôle des commandes et voyants
- Le clignotement sur la vitesse 2 peut signaler une erreur spécifique. Observez si d'autres voyants clignotent ou s'il y a des codes d'erreur visibles.
- Testez les autres vitesses pour confirmer que seule la vitesse 1 fonctionne.
4. Vérification électrique
- Assurez-vous que la prise et le câble d'alimentation sont en bon état et que la hotte reçoit une alimentation stable.
5. Assistance technique
Si après ces vérifications le problème persiste, il peut s'agir d'un défaut interne nécessitant une intervention technique. Dans ce cas, il est recommandé de contacter un professionnel qualifié ou le service client ELICA pour une assistance approfondie.
Oui, il est possible d'installer un clapet anti-retour sur la hotte aspirante ELICA REEF IX/A/60. Ce dispositif permet d'empêcher le reflux des odeurs et de l'air vicié lorsque la hotte n'est pas en fonctionnement, améliorant ainsi le confort dans votre cuisine.
Points importants à considérer :
- Compatibilité : Assurez-vous que le clapet choisi est compatible avec le diamètre et le type de conduit de votre hotte.
- Installation : Le clapet doit être installé correctement, idéalement sur la sortie d'air de la hotte, pour garantir une bonne étanchéité et un fonctionnement optimal.
- Entretien : Vérifiez régulièrement le clapet pour éviter l'accumulation de graisse ou de saletés qui pourraient gêner son fonctionnement.
En respectant ces recommandations, l'installation d'un clapet anti-retour contribuera à améliorer la performance et le confort d'utilisation de votre hotte ELICA REEF IX/A/60.
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice REEF IX/A/60 - ELICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil REEF IX/A/60 de la marque ELICA.

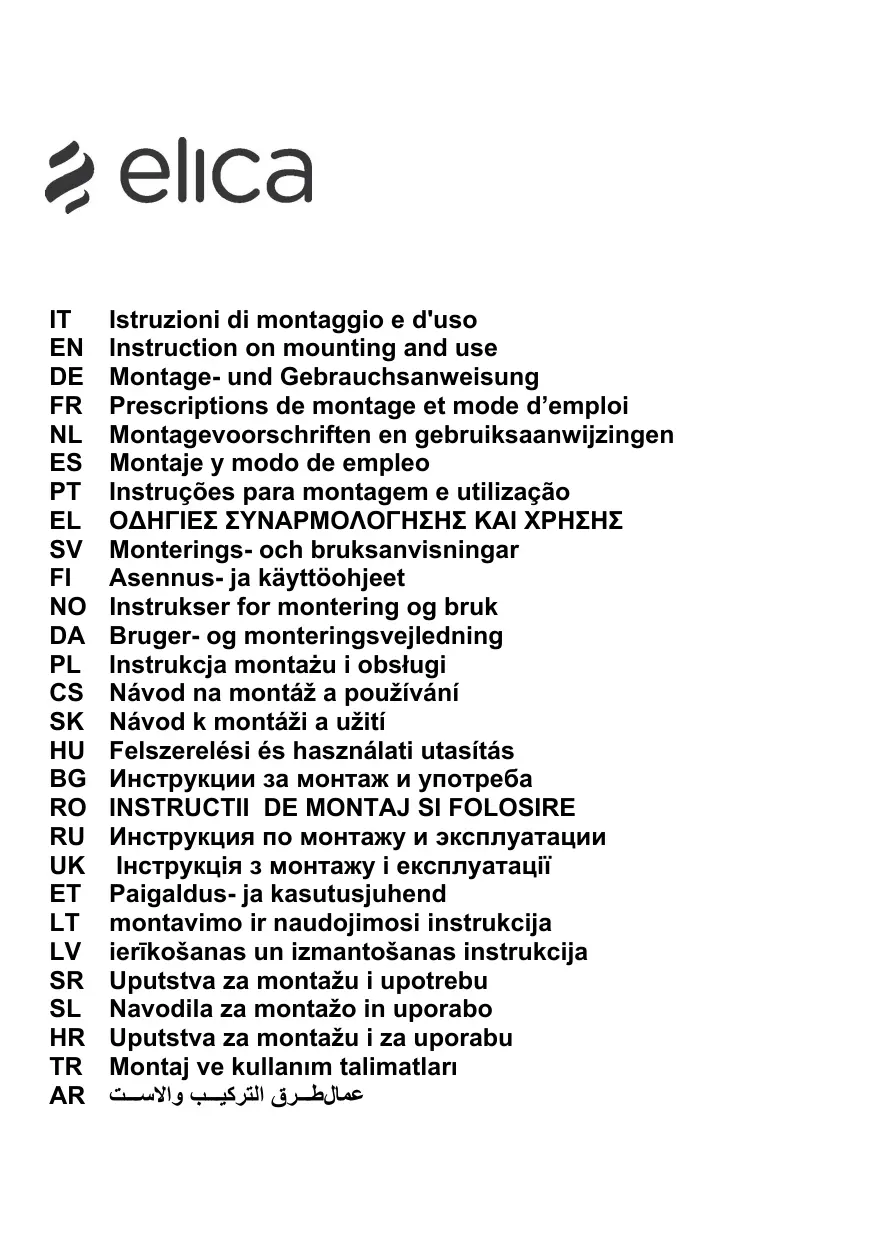

MODE D'EMPLOI REEF IX/A/60 ELICA
Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.
La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.
Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit. ! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité. ! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. ! Avant d'installer l'appareil, vérifie qu'il n'y a pas de composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.
Note: les pièces indiquées avec le symbole (*) sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.
Attention
Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d'entretien, débrancher la hote du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.
Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance, à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.
L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.
Il est formellement interdit de faire flamber les aliments sous la hotte.
L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson.
En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque d'électrique.
La société décline toute responsabilité pour des inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non-observation des instructions reprises dans ce manuel.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veillez-vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Appareil conçu, testé et fabriqué conformément aux normes suivantes :
- Sécurité : EN/CEI 60335-1; EN/CEI 60335-2-31; EN/CEI 62233.
- Performances : EN/CEI 61591; ISO 5167-1; ISO 5167-3;
ISO 5168; EN/CEI 60704-1; EN/CEI 60704-2-13; ISO 3741;
EN 50564; CEI 62301.
- CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/CEI 61000-3-2; EN/CEI 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.
ATTENTION! Ne pas installer les vis et les éléments de fixation conformément à ces instructions peut entraîner des risques électriques.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.
Version d'évacuation extérieure
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
Attention!
Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.
Sur la partie horizontale, le tuyau doit avoir une légère inclinaison vers le haut (10^ env.) de façon à convoyer plus facilement l'air vers l'extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.
Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).
L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard.
Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minimal (angle maximal du coude : ). Éviter les variations excessives de section du tuyau. Utiliser un tuyau le plus lisse possible sur sa partie interne. Le matériel du tuyau doit être aux normes.
Version recyclage
Il convient d'utiliser un filtre à charbon actif, disponible auprès de votre revendeur habitual.
L'air aspiré sera dégraissé et désodorisé avant d'être refoulé dans la pièce à travers la grille supérieure.
Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie). Les instructions de raccordement sont fournies avec l'unité périphérique d'aspiration.
Installation
La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le câble d'alimentation soit monté correctement.
La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.
Avant de commencer l'installation:
- Vérifier que le produit acheté soit de dimensions déquates pour la zone d'installation.
- Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(ont) remonté(s) uniquement si on veut utiliser la hotte en version recyclage.
- Vérifiez qu'à l'intérieur de la hotte il n'y a pas (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple: vis ( ), garanties ( ) etc.), dans ce cas, enlevez-les et conservez-les.
- Protéger la cuisinière et la hotte contre d'éventuels débris et dégâts en utilisant une toile de protection. Privilégier une surface plane pour l'assemblage. Couvrir cette surface d'une protection et placer tous les éléments de la hotte et de la cheminée dessus.
- Préparez le branchement électrique et veillez qu'à proximité de la zone d'installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il
Il y ait une prise électrique et qu'il soit possible de se racorder à un dispositif d'évacuation de fumées vers l'extérieur (uniquement Version Evacuation).
- Effectuer tous les travaux de maçonnerie nécessaires (par exemple: installation d'une prise électrique et/ou trou pour le passage des tubes d'évacuation).
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Fonctionnement
Utiliser la puissance d'aspiration maximale en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
- ON/OFF Lumières
- ON/OFF Moteur
En appuyant sur la touche "2", le moteur passe à la vitesse 1.
En appuyant sur la touche durant le fonctionnement, la hotte passe en OFF.
- Diminution de la vitesse
En appuyant sur la touche "3", on obtient une diminution de la vitesse, de la vitesse 4 (intensive) à la vitesse 1.
- Augmentation vitesse
En appuyant sur la touche "4" avec la hotte en OFF, la hotte passe à la vitesse 1.
En appuyant sur la touche durant le fonctionnement, on obtient l'augmentation de la vitesse, de la vitesse 1 à vitesse 4 (intensive).
La vitesse intensive est temporisée. La temporisation standard est de, à la fin de laquelle la hotte se positionne à la vitesse 2. Pour désactiver la fonction avant la fin de la durée, appuyer sur la touche “3”, la hotte se positionnera à la vitesse 3, en appuyant sur la touche “2”, la hotte s'éteindra.
À chaque vitesse correspond un signal sur le display:
OFF: Aucun signal
Vitesse 1:1
Vitesse 2:2
Vitesse 3:3
Vitesse 4: 4 clignotant
- Display
Le signal filtré anti-graisse s'active après 40 heures d'utilisation et est indiqué sur le display avec le numéro 1 clignotant.
Quand ce signal apparaît, le filtre anti-graisse installé doit être lavé.
Le signal est visible avec la hotte en ON.
Pour éliminer le signal du filtre anti-graisse, appuyer sur la touche "2" pendant plus de 3", jusqu'à la coupure du signal.
L'élimination du signal est possible avec la hotte en ON.
Signal fibre charbon (uniquement pour version filtrante)
Le signal filtré charbon s'active après 160 heures d'utilisation et est indiqué sur le display avec le numéro 2 clignotant.
Quand ce signal apparait, le filtre au charbon installé doit être remplacé.
Le signal est visible avec la hotte en ON.
Pour éliminer le signal du filtre au charbon, appuyer sur la touche "2" pendant plus de 3", jusqu'à la coupure du signal.
L'élimination du signal est possible avec la hotte en ON
Dans le cas de signal simultané des deux filtres, les numéros 1 et 2 clignoteront alternativement sur le display.
Le reset se fait en effectuant 2 fois la procédure décrite plus haut.
La première fois, pour le reset du signal du filtré anti-graisse, la deuxième pour le reset du filtré au charbon.
En modalité standard, le signal filtre au charbon n'est pas actif.
Dans le cas où l'on utilise la hotte en version filtrante, il faut habilitler le signal filtré au charbon.
Activation du signal filtré au charbon:
Placer la hotte sur OFF et maintenir enfoncées en même temps les touches "2" et "3" pendant 3".
Les nombres 1 et 2 clignoteront alternativement pendant 2"
Désactivation signal filtré au charbon:
Placer la hotte sur OFF et maintenir enfoncées en même temps les touches "2" et "3" pendant 3".
Le numéro 1 clignotera pendant 2"
Alarme température
La hotte est équipée d'un détecteur de température qui active le moteur à la vitesse 3 au cas où la température dans la zone display est trop élevée.
La condition d'alarme est indiquée par le display avec la lettre T clignotante.
Cette condition perdure jusqu'à ce que la température ne descende sous le seuil d'alarme.
On peut sortir de cette modalité en appuyant sur la touche "2", "3" ou "4".
Toutes les 30'', le détecteur vérifie la température ambiantede la zone display.
| Affichage | Etat |
| 1 | Vitesse 1 |
| 2 | Vitesse 2 |
| 3 | Vitesse 3 |
| 4 | Vitesse 4 (intensive) |
| 5 | Entretien filtré Anti-Graisse |
| 6 | Entretien filtré au Charbon |
| 7 | Entretien filtré Anti-Graisse et filtré au Charbon |
| 8 | Alarme Température |
Entretien
Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.
Nettoyage
La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.
NE PAS utiliser d'alcool!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.
Filtre anti-gras
Il retient les particules de graisse issues de la cuisson.
Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaiselle
peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.
Filtre à charbon actif (uniquement pour version recyclage) - fig. 31
Retient les odeurs désagréables de cuisson.
Le filtre à charbon actif peut être un de ces types:
Filtre à charbon actif lavable. Filtre à charbon actif NON lavable.
Filtre à charbon actif lavable
Le filtre à charbon peut être nettoyé tous les deux mois avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).
Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite enlever le coussinet posé à l'intérieur du châssis en plastique et le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé.
Filtre à charbon actif NON lavable
La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à-graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois.
Il ne peut pas être nettoyé ou régénéré.
Montage
Accrocher le filtre au charbon actif d'abord à l'arrière de la languette métallique de la hotte, puis à l'avant avec les deux pommeaux.
Démontage
Enlever le filtre au charbon actif en tournant les pommeaux qui le fixent à la hotte.
Remplacement des lampes
Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
Remplacez la vieille ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.
- Sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
- Remplacer la lampe endommagée.
Utiliser uniquement des lampes halogènes 12V-20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
- Refermer le plafonnier (fixation par encliquetage).
Dans l'éventualité où l'éclairage ne devrait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
Si ce n'est pas le cas, vérifiez que les lampes sont bien introduites dans leur logement avant de contacter le service après-vente.
BkIIOuHTb BbITJxKBy OFF n DePkaTb 3" OJHOBpeMeHNO HaxKaTbIMN KHOJIKN "2" n "3".
Lampes 16W Max. sur npotraKeHH 2".
Abarinhib cnrhaï otobpauchet dncope b bine mrraicé6ykbbl t.
AbarinHoe coctoHno octatcra do tex nop, noka he ynaTet temnepatpa hnce yopbn bkIouyehn abarinHorocmhaJa.
Yto6bi BBynT C DaHHoro pexnMa HaxmTe Ha KhoNky "2", "3" ININ "4".
Chaque 30" d'attente chauffe automatiquement 30 secondes D'INCINÉRATION.
