Type de produit	Module d'extension hot-swappable pour chassis
Chassis compatible	HP ProCurve 4200vl (4204vl, 4208vl)
Ports cuivre	20 x RJ-45 10/100/1000Base-T
Ports fibre / uplink	4 x Mini-GBIC (SFP)
Capacite de commutation	76,8 Gbps
Vitesses prises en charge	10 Mbps / 100 Mbps / 1 000 Mbps
Mode duplex	Half-duplex (10/100), Full-duplex (10/100/1 000)
Auto-negociation	Oui (tous ports cuivre)
Auto MDI/MDI-X	Oui (IEEE 802.3ab)
Normes IEEE	802.3 (10Base-T), 802.3u (100Base-TX), 802.3ab (1000Base-T)
Type de cable cuivre	UTP / STP 100 Ohms, Categorie 5 ou superieure
Connecteur cuivre	RJ-45
Enfichage a chaud	Oui (hot-swappable)

FOIRE AUX QUESTIONS - PROCURVE VL J9033A HP

Qu'est-ce que le HP ProCurve Switch VL J9033A ?

Le J9033A est un module d'extension enfichable pour chassis HP ProCurve 4200vl, et non un switch autonome. Il ajoute 20 ports Gigabit cuivre (RJ-45) et 4 ports Mini-GBIC (SFP) au chassis. Il doit obligatoirement etre installe dans un chassis HP ProCurve 4200vl pour fonctionner.

Avec quel chassis ce module est-il compatible ?

Le J9033A est concu exclusivement pour la gamme HP ProCurve Switch 4200vl (par exemple le 4204vl ou le 4208vl). Il ne peut pas etre utilise dans un autre chassis ou de facon independante. Verifiez que votre chassis dispose d'un emplacement VL libre avant l'achat.

Combien de ports propose le J9033A et de quel type ?

Le module offre 20 ports RJ-45 10/100/1000Base-T pour le cuivre (sur cable Cat5 ou superieur) et 4 emplacements Mini-GBIC (SFP) pour des transceiveurs fibre ou cuivre optionnels. La capacite de commutation totale atteint environ 76,8 Gbps.

Peut-on installer ou retirer ce module sans eteindre le chassis ?

Oui, le J9033A est hot-swappable (enfichable a chaud). Il peut etre insere ou retire pendant que le chassis est sous tension, sans interruption des autres modules en service. Suivez la procedure d'extraction logicielle recommandee dans le guide HP avant de retirer physiquement le module.

A quoi servent les 4 ports SFP du module ?

Les 4 ports Mini-GBIC (SFP) acceptent des transceiveurs optionnels vendus separement : fibre optique (monomode ou multimode) ou Gigabit cuivre SFP. Ils servent generalement pour des liaisons montantes (uplinks) vers un coeur de reseau ou pour relier des batiments distants en fibre.

Faut-il un cable croise pour connecter deux equipements directement ?

Non. Tous les ports cuivre du J9033A supportent l'Auto MDI/MDI-X selon IEEE 802.3ab. Le module detecte automatiquement le type de cable et adapte la polarite. Un cable droit standard suffit dans tous les cas, que ce soit pour un PC, un switch ou un serveur.

Le module prend-il en charge le Gigabit sur tous les ports cuivre ?

Oui, les 20 ports cuivre sont tri-vitesse 10/100/1000 Mbps avec auto-negociation. Ils fonctionnent en half-duplex pour 10 et 100 Mbps, et exclusivement en full-duplex pour le Gigabit. Un cable Cat5e ou Cat6 est recommande pour garantir les 1 000 Mbps.

Comment verifier que le module est bien reconnu par le chassis ?

Apres insertion, la LED d'etat du module doit passer au vert fixe en quelques secondes. Vous pouvez aussi vous connecter en SSH ou Telnet sur le chassis et taper show modules pour voir le J9033A liste avec son etat Powered. Un etat Failed peut indiquer un probleme d'alimentation ou une incompatibilite de firmware.

Que faire si un port cuivre ne s'allume pas ?

Verifiez d'abord le cable (Cat5 minimum) et l'equipement connecte. Testez en forcant la vitesse et le duplex sur le port via la console (interface X speed 100 duplex full), car certains anciens equipements echouent a l'auto-negociation. Inspectez aussi les connecteurs RJ-45 pour tout dommage physique.

Comment reinitialiser la configuration du module ?

La configuration reseau est geree par le chassis, pas par le module lui-meme. Pour reinitialiser, connectez-vous au chassis en console serie ou SSH et utilisez la commande erase startup-config puis redemarrez. Attention : cela efface la configuration de l'ensemble du chassis, pas uniquement du module J9033A.

Quels protocoles reseau sont supportes par le chassis 4200vl avec ce module ?

Le chassis HP ProCurve 4200vl gere les protocoles standards : VLAN IEEE 802.1Q, Spanning Tree (802.1D/802.1w RSTP), IGMP Snooping, QoS 802.1p, et la gestion via SNMP v1/v2c/v3, SSH v2 et Telnet. Ces fonctions sont activees via le firmware du chassis et s'appliquent a tous les ports du module J9033A.

Le module J9033A est-il compatible avec le PoE (alimentation par le reseau) ?

Non. Le J9033A est un module Gigabit cuivre sans PoE. Si vous avez besoin d'alimenter des equipements IP (cameras, points d'acces Wi-Fi, telephones IP) via les ports, il faut opter pour un module PoE de la gamme 4200vl ou utiliser des injecteurs PoE externes.

MODE D'EMPLOI PROCURVE VL J9033A HP

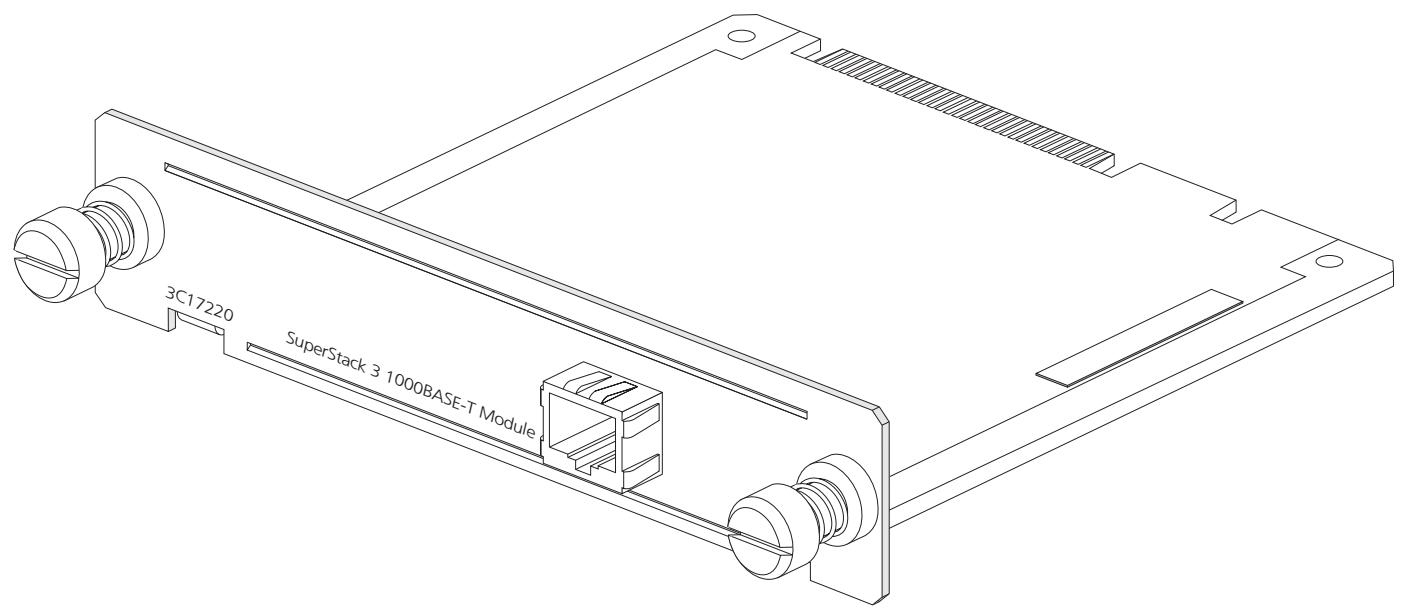

SuperStack® 3 switch 4400 1000BASE-T module (3C17220) guide de l'utilisateur

DUB1722-0AAA01

3COM

Avec le module SuperStack® 3 Switch 4400 1000BASE-T Module (3C17220), votre SuperStack 3 Switch 4400 se trouve équipé d'un port à fibre optique Ethernet Gigabit.

Le module est conforme aux spécifications de mise en œuvre du duplex intégral de la norme Ethernet Gigabit IEEE 802.3ab et offre une connexion à 1.000 Mbps à un autre appareil garantissant le 1000BASE-T. Le port utilise un câblage cuivre de catégorie 5 avec des connecteurs RJ-45.

AVERTISSEMENT: Ports RJ-45. Il s'agit de prises de données RJ-45 protégées. Elles ne sont pas utilisables comme prises téléphoniques conventionnelles, ni pour la connexion de l'unité à un central privé ni au réseau téléphonique public. Raccorder seulement des connecteurs de données RJ-45, des systèmes de réseaux de téléphonie ou des téléphones de réseaux à ces prises. Il est possible de brancher sur ces prises de données des câbles de données protégés ou non-protégés équipés de fiches du type correspondant.

LED

Les LED du port de l'Expansion Module de l'avant du Switch vous renseignent sur l'état du Module et l'activité des paquets.

LED de paquets du Module
Couleur	Aspect	Signification
Vert	Allumé	Des émissions/receptions en duplex intégral sont en cours.
Absence de couleur	Éteint	Aucune activités.

LED d'etat du Module
Couleur	Aspect	Signification
Vert	Allumé	Le Module est installé et pris en charge. Le statut du lien a été déterminé.
Jaune	Allumé	Le Module est installé et pris en charge. Le statut du lien n'est pas déterminé ou il n'y a pas de lien pour le Module à un port.
Jaune	Clignotant	Il existe un Module installé mais il n'est pas pris en charge.
Absence de couleur	Éteint	Le Module n'est pas installé.

Installation et désinstallation

AVERTISSEMENT : L'installation et la dépose du Module doivent être confiées à un personnel qualifié. Avant toute installation du Module dans une unité, débranchez cette unité de la prise secteur. Les consignes de sécurité complètes se trouvent dans le guide de l'utilisateur accompagnant l'unité.

AVERTISSEMENT : Lors de l'insertion du Module dans le Switch, vous devez serrer les trois vis à ailettes de fixation du Module à l'aide d'un outil ajustat. Conservez la plaque d'obturation et les fixations en lieu sûr. Si vous désinstallez le Module, il est nécessaire de remettre la plaque d'obturation en place.

AVERTISSEMENT: Ports RJ-45. Il s'agit de prises de données RJ-45 protégées. Elles ne sont pas utilisables comme prises téléphoniques conventionnelles, ni pour la connexion de l'unité à un central privé ou au réseau téléphonique public. Raccorder seulement des connecteurs de données RJ-45, des systèmes de réseaux de téléphonie ou des téléphones de réseaux à ces prises. Il est possible de brancher sur ces prises de données des câbles de données protégés ou non-protégés équipés de fiches du type correspondant.

Manipulation du module

Le Module peut facilement être endommagé par les surcharges électriques. Pour éviter cela, observez les consignes suivantes :

• Portez dans tous les cas des bracelets antistatiques reliés à la terre.
• N'extrayez pas le Module de son emballage avant d'être prêt à l'installer dans un Switch.
• Ne touchez aucune des broches, aucune des connexions et aucun des composants du Module.
• Ne déplacez le Module qu'en le saisissant par ses bords ou son panneau avant. Veillez à toujours stocker et transporter le Module dans son conditionnement antistatique.

Installation du module dans un switch

ATTENTION: Le Module n'est pas échangeable à vif. Avant toute installation ou désinstallation d'un Module, veillez à ce que le Switch soit hors tension et débranché. Les instructions qui suivent sont à observer pour toute installation et désinstallation du Module.

Pour installer le Module, procédez comme suit :

1 Assurez-vous que le Switch est débranché du secteur et portez un bracelet antistatique relié à la terre. 2 Dévissez les deux vis fixant la plaque d'obturation de l'arrière du Switch à l'aide d'un tournevis. N'ôtez aucune des autres vis de l'arrière du Switch. 3 Otez la plaque d'obturation. 4 Tenez le Module de façon que le texte inscrit sur sa face avant soit droit et insérez-le dans le Switch en veillant à ce que les connecteurs soient encliquetés à fond (voir Figure 1). Assurez-vous que le Module entre entièrement dans le logement prévu. 5 Fixez le Module en serrant les deux vis.

Conservez la plaque d'obturation et les vis en lieu sûr. Si vous désinstallez le Module, il est nécessaire de remettre la plaque d'obturation en place pour empêcher la poussière d'entrer dans le Switch. La remise en place de cette plaque d'obturation assure également la bonne circulation de l'air de refroidissement dans le Switch.

Chaque Switch peut accueillir deux Expansion Modules avec connexions en cascade, en Ethernet Gigabit ou en Fast Ethernet. Deux logements sont prévus pour les Expansion Modules.

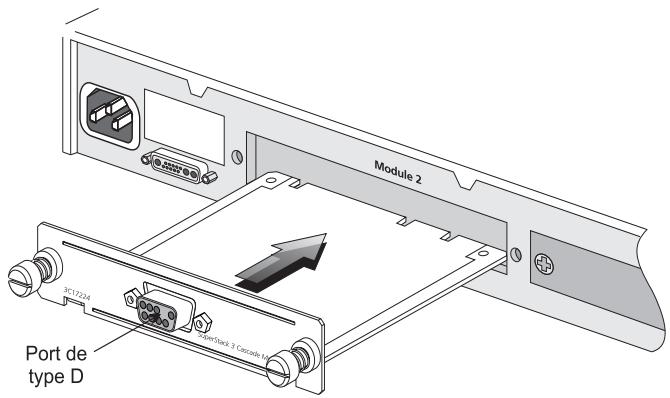

Figure 1 Insertion du Module dans le Switch

Activation du module

1 Assurez-vous que le Switch est mis sous tension. 2 Branchez le connecteur RJ-45 du câble de catégorie 5 dans la prise RJ-45 du Module. 3 Connectez l'autre extrémité du câble de catégorie 5 à un appareil gérant le 1000BASE-T. 4 Vérifiez que les LED de l'avant du Switch témoignent d'un bon fonctionnement du Module. Pour plus d'informations, reportez-vous à la rubrique « LED » page 1.

Extraction du module d'un switch

1 Vérifiez que les câbles d'alimentation et de connexion de backbone sont débranchés du Switch. 2 Dévissez les deux vis du Module. N'ôtez aucune des autres vis du Switch. 3 Extrayez le Module. 4 Si vous ne comptez pas le remplacer immédiatement, remettez la plaque d'obturation en place pour empêcher la poussière d'entrée dans le Switch. La remise en place de cette plaque d'obturation assure également la bonne circulation de l'air de refroidissement dans le Switch.

Administration du MODULE

Une fois le Module installé, vous pouvez le configurer à l'aide du Switch et y ajouter des fonctionnalités. Pour plus d'informations, reportez-vous à la documentation qui accompagne le Switch 4400.

Le fonctionnement du port du Module est limité aux conditions suivantes :

Le Module ne fonctionne qu'à 1000 Mbps. - Le Module ne fonctionne que lorsqu'il est connecté à un autre appareil gérant le 1000BASE-T. Le Module ne fonctionne qu'en mode duplex intégral. Le Module n'est pas échangeable à vif. Le Module n'est pas insérable à vif. - Le Module ne fonctionne qu'avec des câbles Ethernet de catégorie 5.

Résolution des problemes

En cas de problème, procédez aux vérifications suivantes avant de contacter votre fournisseur :

Assurez-vous que le Module est correctement installé dans le Switch. Assurez-vous que le Switch qui accueille le Module est sous tension. Assurez-vous que l'appareil situé à l'autre extrémité de la liaison est sous tension et opérationnel. - Vérifiez que tous les connecteurs du câble de catégorie 5 sont correctement enclenchés.

Pour toute information sur le support technique, reportez-vous à la documentation accompagnant le Switch.

Spécifications techniques

Température de fonctionnement	0 à 40°C	Électromagnétisme Compatibilité	CISPR22 Class A EN55022 Class A AS/NZS 3548 Class A
Taux d'humidité de fonctionnement	10 à 95% (sans condensation)		FCC Part 15 Class A ICES-003 Class A VCCI Class A
Consommation en courant	10,6 W maximum		CNS 13438 Class A Approbation CEM corélienne
Normes de sécurité	UL 1950		EN55024
	EN 60950
	CSA 22.2#950
	IEC 60950

Support technique

Les options suivantes s'offrent à vous pour le support technique :

En premier lieu, prenez contact avec votre fournisseur réseau - Consultez le 3Com knowledgebase à l'adresse suivante http://knowledgebase.3com.com Visitez le 3Com web site à l'adresse suivante http://www.3com.com

Avant d'appeler votre fournisseur réseau ou 3Com au numéro indiqué ci-après, merci de vous munir des informations suivantes : le nom du modèle de votre produit, le numéro de pièce, le numéro de révision du matériel et le numéro de série ainsi que tous les détails relatifs au problème.

Pays	Numéro de téléphone	Pays	Numéro de téléphone	Pays	Numéro de téléphone
Asie, cordure du Pacifique		R.P. de Chine	10800 61 00137 ou 021 6350 1590 ou 00800 0638 3266	Amérique Latine Brésil Mexique Porto Rico Amérique centrale et Amérique du Sud	0800 13 3266 01 800 849CARE 800 666 5065 AT&T [phone]
Australie	1 800 678 515
Hong Kong	800 933 486
Inde	[phone] ou 000800 6501111	Singapur Corée du Sud :	800 6161 463 00798 611 2230 ou 02 3455 6455	Amérique centrale et Amérique du Sud
Indonésie	001 800 61 009
Japon	03 5783 1270	Taiwan	00798 611 2230
Malaisie	1800 801 777	Thaïlande	0080 611 261
Nouvelle-Zélande	0800 446 398		001 800 611 2000
Pakistan	[phone]
Philippines	1235 61 266 2602
Europe, Moyen-Orient et Afrique
Dans ces régions, composez le :	[phone] pour un appel téléphonique [phone] pour envoyer une télécopie
Europe et Afrique du Sud Les numérios d'appoint Gratisits sont accessibles à partir des pays suivants :
Autrique	0800 297468	Irlande	1800 553117	Portugal	0800 831416
Belgique	0800 71429	Israël	1800 9453794	Afrique du Sud	0800 995014
Danemark	800 17309	Italie	800 8 79489	Espagne	900 983125
Finlande	0800 113153	Luxembourg	0800 3625	Süède	020 795482
France	0800 917959	Pays-Bas	0800 0227788	Suisse	0800 55 3072
Allemagne	0800 1821502	Norvège	800 11376	R.U.	0800 966197
Hongrie	06800 12813	Pologne	00800 3111206
Amérique du Nord	1 800 NET 3Com (1 800 638 3266)
	Clients d'entreprise : 1 800 876 3266

Conformité FCC

Cet équipement a été testé et reconnu conforme aux limites d'un appareil numérique de Classe A, suivant la partie 15 des règles FCC. Ces limites ont été définies afin d'apporter une protection suffisante contre des interférences nuisibles pouvant survenir lors du fonctionnement de l'équipement dans un environnement commercial. Cet équipement génère, utilise et peut émettre des radiations d'énergie sous la forme de fréquences radio et s'il n'est pas installé ni utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio.

L'utilisation de cet équipement en zone résidentielle est susceptible de provoquer des interférences sérieuses dans les communications radio; dans ce cas, l'utilisateur devra corriger ces dernières à ses frais.

Recommandations à l'utilisateur

Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en allumant l'équipement puis en l'éteignant, il est recommandé d'appliquer tout ou partie des méthodes de correction suivantes :

Réorientez l'antenne de réception. - Déplacez l'équipement en tenant compte du récepteur; Éloignez l'équipement du récepteur. - Branchez l'équipement sur un circuit domestique différent de celui du récepteur.

Pour toute information supplémentaire, l'utilisateur est invité à consulter le revendeur ou un technician spécialiste en radio/télévision. L'utilisateur trouvera des informations utiles dans la brochure de la Federal Communications Commission intitulée :

Méthodes d'identification et de résolution des problèmes d'interférence Radio-TV

Cette brochure est diffusée par l'U. S. Government Printing Office, Washington, DC 20402, Stock No. 004-000-00345-4.

Pour répondre aux normes d'émission FCC, cet équipement ne doit être utilisé qu'avec des cables conformes aux spécifications IEEE 802.3.

Conformité ce (europe)

Ce produit est conforme à la directive européenne 73/23/CEE relative aux basses tensions et à la directive CEM 89/336/CEE amendée par la directive européenne 93/68/CEE.

Conformité CSA

Cette unité numérique de classe A respecte toutes les exigences de la réglementation canadienne sur les équipements pouvant causer des interférences.

Recommandations légales

© 3Com Technologies, 2002. Tous droits réservés. Aucune partie de cette documentation ne peut être reproduite sous une quelconque forme ou par quelque moyen que ce soit ou utilisée pour executer une œuvre dérivée qu'elle qu'elle soit (comme une traduction, une transformation ou une adaptation) sans l'autorisation de 3Com Technologies.

3Com Technologies se réserve le droit de réviser et modifier périodiquement cette documentation sans préavis.

3Com Technologies propose cette documentation sans garantie d'aucune sorte, tacite ou expresse, y compris, mais non limitée aux garanties tacites de qualité de marchandise et d'adaptation à un besoin particulier. 3Com peut être appelé à tout moment à modifier ou enrichir le ou les produits et le ou les programmes documentés ici.

Mentions d'attribution speciale au gouvernement des etats-unis:

Si l'utilisateur est un organisme gouvernemental des États-Unis, cette documentation et le logiciel décrits ici sont soumis aux droits limités suivants :

Mention de droits limités : L'utilisation, la reproduction ou la publication par un organisme d'état est soumise à des restrictions énoncées dans l'aléna (c) (1) (ii) relatifs aux limitations de droits 48 C. F. R. 52.227-7013 figurant dans l'annexe Technical Data and Computer Software (données

techniques et de logiciels informatiques). 3Com Centre, Boundary Way, Maylands Park South, Hemel Hempstead, Herts, HP2 7YU, G. B.

Pour des organismes civils :

Mention de droits limités : L'utilisation, la reproduction ou la publication est soumise à des restrictions énoncées aux alinéas (a) à (d) inclus du Commercial Computer Software – avenant relatifs aux limitations de droits 48 C. F. R. 52.227-19 et à des limitations énoncées dans l'accord commercial standard de 3Com Corporation relatifs aux logiciels. Droits non publiés acceptés conformément aux lois du copyright des États-Unis.

Si cette documentation contient la description d'un logiciel associé à un support amovible, ce logiciel est fourni selon une convention de droits d'utilisation décrite avec le produit et représentée sous la forme d'un document distinct dans la documentation papier ou sous la forme d'un fichier spécifique LICENSE.TXT sur le support amovible. Si vous ne parvez pas à repérer cet exemplaire, veuillez contacter 3Com, qui vous le fournira.

Sauf indication contraire, les marques déposées de 3Com sont enregistrées aux États-Unis et peuvent ou non être enregistrées dans d'autres pays.

3Com et SuperStack sont des marques commerciales déposées de 3Com Corporation.

Les autres marques et noms de produits peuvent être des marques déposées ou des marques commerciales de leurs détenteurs respectifs.

Conformité écologique

3Com Corporation applique une politique de respect de l'environnement dans toutes ses activités. Pour cela, nous nous sommes engagés à :

• Établir des normes de performance écologique répondant aux dispositions légales et réglementaires de tous les pays Ménager l'énergie, les matières et les ressources naturelles dans toutes nos activités Réduire la quantité de déchets générés par toutes nos activités Garantir que tous nos déchets sont en conformité avec les normes écologiques admises
• Optimiser l'usage de produits recyclables et réutilisables Assurer que tous les produits peuvent être recyclés, réutilisés et mis au rebut en toute sécurité
• Certifier que l'étiquetage de tous les produits est effectué conformément aux normes écologiques admises Améliorer constamment nos performances en matière d'environnement

Conformité de fin de vie

Les processus 3Com tiennent compte de la récupération, de la réutilisation et de l'élimination sécurisée de tous les composants électroniques en fin de vie.

Conformité des matériels réglementés

Les produits 3Com ne contiennent aucune matière dangereuse ou nuisible à la couche d'ozone.

Conformité écologique de la documentation

La documentation du produit est imprimée sur du papier obtenu à partir de bois provenant de forêts gérées et renouvelables; elle est entièrement biodégradable et recyclable et ne contient pas de chlore. Le vernis utilisé est sans danger pour l'environnement et les encres sont à base végétale et à faible teneur en métaux lourds.

Enregistrement du produit

Vous pouvez dès maintenant enregistrer votre 1000BASE-T Module sur le 3Com website à l'adresse suivante :

Commentaires sur la documentation

Vos suggestions nous sont d'une très grande utilité. Elles nous permettent de publier une documentation toujours plus pertinente. N'hésitez pas à envoyer à 3Com vos remarques concernant cette documentation, par e-mail (courrier électronique) à l'adresse suivante :

[e-mail]

Merci d'inclure les informations suivantes dans vos commentaires : titre du document, référence, et si nécessaire numéro de page.
