Type de produit	Amplificateur de guitare combo
Marque	FENDER
Modèle	65 SUPER REVERB-AMP
Puissance de sortie	40 watts
Haut-parleurs intégrés	4 x 10" (25,4 cm) Jensen® réédition
Impédance de sortie	2 ohms
Tubes	2 x 6L6GC, 4 x 12AX7A, 2 x 12AT7, 1 x 5AR4 (redresseur)
Canaux	Normal et Vibrato (avec réverbération)
Entrées	2 entrées normales (1 haute sensibilité, 1 basse sensibilité) ; 2 entrées vibrato (idem)
Contrôles	Volume, Treble, Bass (canal normal) ; Volume, Treble, Middle, Bass, Reverb, Vibrato Speed, Vibrato Intensity (canal vibrato) ; Interrupteur Brightness par canal
Pédale fournie	Pédale à 2 boutons (Reverb et Vibrato)
Alimentation électrique	270 W, selon version : 100-120V 60Hz / 230-240V 50Hz
Fusible	100-120V : 3A rapide 125V min ; 230-240V : 1,6A rapide 250V min
Dimensions (H x L x P)	63,2 x 63,8 x 26,7 cm
Poids approximatif	24,5 kg (estimation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon légèrement humide ; attendre séchage complet avant rebranchement
Sécurité	Ne pas exposer à l’humidité ou à la pluie ; maintenir 15,25 cm d’espace à l’arrière pour l’aération ; réparation par personnel qualifié uniquement
Pieces détachées et réparabilité	Fusible, lampe pilote T47, tubes (références en notice) ; réparation auprès d’un technicien Fender agréé
Informations générales	Reproduction fidèle du Super Reverb® 1965 ; aspect Blackface™ ; fabriqué depuis 1946

FOIRE AUX QUESTIONS - 65 SUPER REVERB-AMP FENDER

Comment brancher la pédale fournie ?

Branchez la pédale à 2 boutons dans la prise FOOTSWITCH (élément X) à l’arrière de l’amplificateur. Elle permet d’activer ou désactiver la réverbération et le vibrato.

Pourquoi le vibrato ne fonctionne-t-il pas ?

L’effet vibrato nécessite que la pédale soit branchée sur la prise FOOTSWITCH. Sans pédale, seul l’effet reverb est actif.

Quel est l’intérêt du mode Standby ?

Le mode STANDBY (élément U) maintient les filaments des tubes chauffés sans appliquer la haute tension. Il permet de faire de courtes pauses sans refroidir les tubes, prolongeant ainsi leur durée de vie et évitant le temps de chauffe.

Quels tubes sont utilisés dans cet amplificateur ?

L’amplificateur utilise : 2 tubes de puissance 6L6GC, 4 tubes préampli 12AX7A, 2 tubes 12AT7, un tube redresseur 5AR4.

Puis-je utiliser un haut-parleur externe ?

Oui, branchez-le sur la prise EXTERNAL SPEAKER JACK (élément W). Attention : l’impédance totale doit rester de 2 ohms pour des performances optimales. Deux enceintes externes de 4 ohms chacune donneront 2 ohms en parallèle.

Comment remplacer le fusible ?

Utilisez un fusible de même type et calibre : 3A rapide (125V min) pour les modèles 100-120V, ou 1,6A rapide (250V min) pour les modèles 230-240V. Si le fusible saute souvent, faites vérifier l’amplificateur par un technicien Fender agréé.

Que faire si la lampe pilote ne s’allume pas ?

Dévissez le capot rouge transparent pour accéder à l’ampoule. Remplacez-la par une ampoule de type T47.

Comment nettoyer l’amplificateur ?

Débranchez d’abord le cordon d’alimentation. Utilisez un chiffon légèrement humide (non mouillé) pour essuyer le boîtier. Attendez que l’appareil soit complètement sec avant de le rebrancher.

Quelle est la différence entre les entrées 1 et 2 ?

L’entrée 1 offre 6 dB de gain supplémentaire par rapport à l’entrée 2. Utilisez l’entrée 1 pour un signal plus fort (ex. guitare passive), l’entrée 2 pour un signal plus faible ou pour réduire la distorsion.

Puis-je utiliser l’ampli sans charge de haut-parleur ?

Non, les haut-parleurs (internes ou externes) doivent toujours être branchés sur la prise MAIN SPEAKER JACK (élément V) lorsque l’ampli est sous tension, sous peine d’endommager les tubes.

MODE D'EMPLOI 65 SUPER REVERB-AMP FENDER

Ce symbole avertit l'utilisateur de la présence de niveaux de tension à risque dans l'appareil.

Ce symbole conseille à l'utilisateur de toute la documentation jointe au produit pour garantir une sécurité de fonctionnement. Δ Veuillez dire attentivement toutes les instructions et vous y conformer. Respectez scrupleusement tous les averissements. Connectez le cable d'alimentation électrique à une prise CA mise à la terre selon le voltage et la fréquence indiqués sur le panneau arrêté de l'amplificateur sous INPUT POWER. Δ AVERTISSEMENT: Pour éviter l'endommagement de l'appareil, un départ d'incendie, ou un choc électrique, ne l'exposez jamais à l'humidité ou à la pluie. Δ Débranchez le cable d'alimentation avant de nettoyer le boitier de l'appareil (utiliser un chiffon légèrement humide). Attendeez que l'appareil soit complètement sec avant de le rebrancher sur le secteur. Conservez au moins 15.25 cm d'espace derrière l'appareil pour permettre une aération appropriée de celui-ci. Il est conseilé d'entreposer cet apparéil loin de toute source de chaleur, telle que des radiateurs, des accumulateurs de chaleur ou autres unités produit de la chaleur. Cet apparéil peut être équipé d'une prise polarisée (une fiche plus large que l'autre). C'est une garantie de sécurité. Si vous ne parvenez pas à insérer la prise dans la sortie, contactez un électricien pour qu'il remplace la sortie. Ne modifies rien qui puisse supprimer les garanties de sécurité qu'offre cette prise. Veillez à ce que le cable d'alimentation ne soit pas coincide ou abrasé. Cet apparéil doit uniquement être utilisé avec un support à roulettes ou un pied conseillé par le fabricant. Le cable d'alimentation de cet appareil doit etre débranché de la sortie lorsqu'il reste longtemps sans etre utilisé ou en cas d'orage électrique. Les réparations et la maintenance de cet apparéil doivent être effectuées par un personnel qualifié dans les cas suivants : le cable d'alimentation ou la prise sont endommagés; des objets sont tombés sur l' apparéil, du liquide a été renversé dessus ou l' apparéil a été exposé à la pluie; l' apparéil ne semble pas fonctionner normalement ou vous notez des changements notables dans la performance de l'amplificateur, ou encore le produit est tombé ou l'enceinte est endommagée. Ne placez aucen récipient rempli de liquide sur le produit. ATTENTION: Aucune maintenance ne doit être effectue pour les pieces situées dans l'appareil. Les réparations et la maintenance doivent être exécutées uniquement par une personne qualifiée. Les niveaux sonores élèvés émis par les systèmes d'emplificateur et haut-parleurs Fender® peuvent entraîner des léasons auditives durables. Faites attention lorsque vous reglez ou ajustez le volume lors de l'utilisation des appareils.

Votre nouveau '65 Super Reverb® est une reproduction fidèle du Fender® Super Reverb® de 1965. Grâce à l'aspect original Blackface™ amp de 1965 et aujourd'hui:

• 40 watts de sortie
• Quatre haut-parleurs vintage Jensen® reissue de 10 pouces (25,4 cm)
• Deux tubes 6L6GC, n° de pièce 053980
• Quatre tubes 12AX7A, n° de pièce 013341
• Deux tubes 12AT7, n° de pièce 023531
• Un redresseur de tube 5AR4, numéro de pièce 041400
• Pédale à 2 boutons (Reverb, Vibrato)

Merci d'avoir besoin Fender

• Le son, la tradition et l'innovation - depuis 1946.

Fonctions du panneau

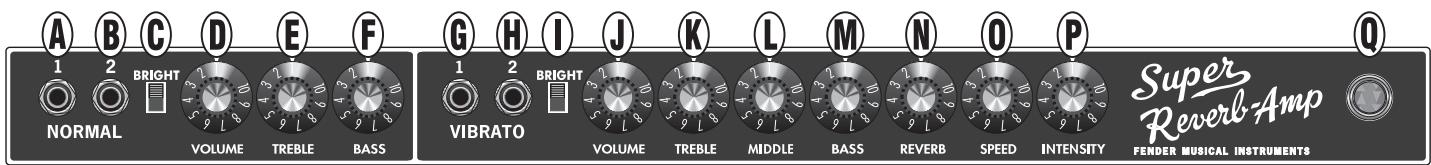

A. NORMAL INPUT 1 - Prise de branchement pour instruments. Offre 6dB de gain de PLUS que l'entrée 2. B. NORMAL INPUT 2 - Prise de connexion pour instruments. Offre 6dB de gain de MOINS que l'entrée 1. C. BRIGHTNESS SWITCH - Offre une réponse ultra haute fréquences pour le canal normal (plus efficace avec un volume plus bas). D. NORMAL CHANNEL VOLUME - Permet de régler le volume général du canal normal. E. TREBLE - Permet de régler le niveau des hautes fréquences du canal normal. F. BASS - Permet de régler le niveau des basses fréquences du canal normal. VIBRATO CHANNEL

G. VIBRATO INPUT 1 - Prise de connexion pour instruments. Offre 6dB de gain de PLUS que l'entrée 2. H. VIBRATO INPUT 2 - Prise de connexion pour instruments. Offre 6dB de gain de MOINS que l'entrée 1.

I. BRIGHTNESS SWITCH - Offre une réponse ultra haute fréquences pour le canal vibrato (plus efficace avec un volume plus bas). J. VIBRATO CHANNEL VOLUME - Permet de régler le volume général du canal vibrato. K. TREBLE - Permet de régler le niveau des hautes fréquences pour le canal vibrato. L. MIDDLE - Permet de régler le niveau des moyennes fréquences pour le canal vibrato. M. BASS - Permet de régler le niveau des basses fréquences du canal vibrato. N. REVERB - Permet de régler le niveau Reverb du canal vibrato uniquement. Voir FOOTSWITCH (élément X). O. VIBRATO SPEED - Permet de régler la vitesse de l'effet vibrato sur le canal vibrato. *** REMARQUE: L'effet vibrato fonctionne uniquement si la pédale est branchée. Voir FOOTSWITCH (élément X). P. VIBRATO INTENSITY - Permet de régler l'intensité de l'effet vibrato sur le canal vibrato. Q. PILOT LAMP - Est allumée lorsque l'amplificateur est sous tension. Pour accéder à l'ampoule afin de la remplacer, dévisssez le couvercle transparent rouge. Remplacez-la avec une ampoule du type T47.

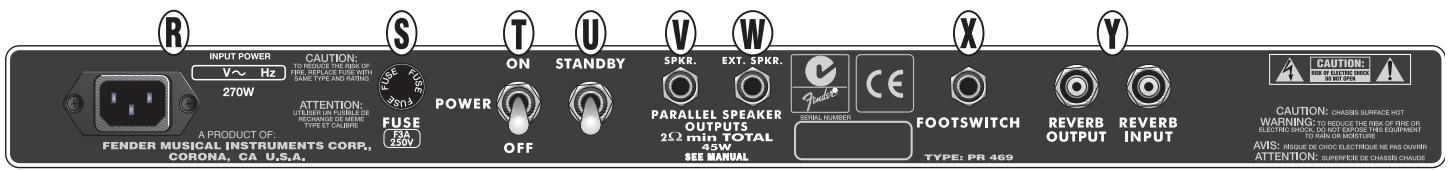

R. IEC POWER SOCKET - Le cordon d'alimentation doit être branché à une prise CA mise à la terre selon le voltage et la fréquence indiqués sur le panneau arrière de l'appareil. S. FUSE - Remplacez un fusible défectueux avec un fusible du même type possédant les mêmes caractéristiques que celles spécifiées sur le panneau arrière de l'appareil. Si les fusibles de l'amplificateur sautent régulièrement, faites-le tester par un technicien Fender agréé. T. POWER - Permet de mettre l'appareil sous ou hors tension. U. STANDBY - En mode standby, seuls les filaments des tubes sont alimentés afin de les garder chauds pour qu'ils soient prêts à l'emploi. Utilisez le mode standby lors de courtes pauses, afin d'éviter le temps de chauffe et de prolonger la durée de vie des tubes. V. MAIN SPEAKER JACK - Première prise de branchement pour les haut-parleurs. Les haut-parleurs (internes ou externes) doivent toujours être branchés ici lors de l'utilisation de l'appareil.

W. EXTERNAL SPEAKER JACK - Branchez vos haut-parleurs externes ici. Cette prise est connectée en parallèle avec la prise jack principale. *** REMARQUE: L'amplificateur est optimisé pour une charge de haut-parleur de 2 ohms, ce qui correspond à la capacité de la configuration des haut-parleurs internes. Si une charge de haut-parleur différente de 2 ohms est utilisée, l'amplificateur produit une distorsion avant d'atteindre sa sortie maximale et la durée de vie des tubes sera écourtée. Deux châssis de haut-parleurs externes de 4 ohms produisent une charge supérieure à la charge recommandée de 2 ohms. X. FOOTSWITCH - Branchez la pédale fournie ici. La pédale permet d'allumer ou d'éteindre les effets vibrato et reverb. *** REMARQUE : Le vibrato NE fonctionne PAS lorsque la pédale n'est pas branchée. En revanche, l'effet reverb fonctionne. Y. REVERB OUTPUT / INPUT - Branchements jack RCA pour router le signal de réverbération vers et à partir de l'unité reverb.

Spécifications

TYPE: PR469

NUMEROS DE PIECE: 021-7600-000 (120V, 60Hz) USA

021-7640-000 (230V, 50Hz) GB

021-7670-000 (100V, 50-60Hz) Japon

021-7660-000 (230V, 50Hz) Europe

021-7630-000 (240V, 50Hz) Aust

ALIMENTATION ELECTRIQUE : 270W

TYPE DE FUSIBLE : Modèles 100V-120V : 3 A, à action rapide, 125V minimum

Modèles 230-240 V : 1,6A, à action rapide, 250V minimum

IMPEDANCE Entrées 1: 1M ohms (pour les deux canaux)

Entrées 2: 136K ohms (pour les deux canaux)

Sortie: 2 ohms

HAUT PARLEUR INTEGRE: Quatre 10^ (25,4 cm) Reédition, N° P 055613

DIMENSIONS Hauteur: 24 7/8" (63,2 cm)

Largeur: 25 1/8" (63,8 cm)

Profondeur: 10 1/2" (26,7 cm)

Les spécifications de produits peuvent changer sans préavis.
