E 7SUB - Caisson de basses JAMO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses
Marque	Jamo
Modèle	E 7SUB
Type de système	Fermé (closed)
Haut-parleur	10 pouces (25,4 cm)
Réponse en fréquence	25 Hz – 150 Hz
Puissance d'amplification (crête)	675 W
Filtre coupe-bas (fréquence de coupure)	40 Hz – 150 Hz (réglable)
Phase	0° – 180° (réglable)
Impédance d'entrée	22 kΩ
Limiteur	Oui
Dimensions (H x L x P)	375 x 375 x 375 mm
Alimentation	Secteur (intégrée)
Consommation électrique	Non spécifiée (estimation 20-50 W en veille, jusqu'à 600 W en fonctionnement)
Entrées	Entrée ligne (RCA) ou haut niveau (borniers)
Fonctionnalités	Auto-standby/ON, réglage de phase, filtre coupe-bas variable
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité ; débrancher avant nettoyage ; suivre les consignes de la notice.
Pièces détachées et réparabilité	Contacter un service agréé Jamo pour toute réparation ; pièces disponibles selon modèle.

FOIRE AUX QUESTIONS - E 7SUB JAMO

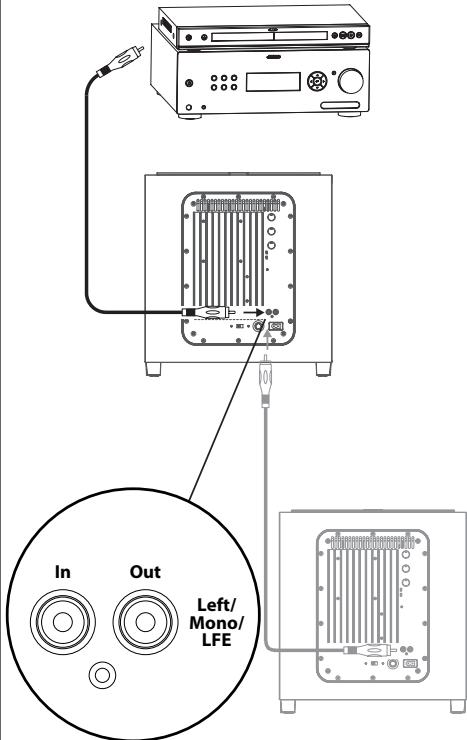

Comment brancher le caisson de basses Jamo E 7SUB ?

Reliez la sortie subwoofer de votre amplificateur à l'entrée LFE ou LINE IN du caisson à l'aide d'un câble RCA. Vous pouvez également utiliser les borniers haut niveau si votre ampli ne possède pas de sortie dédiée.

Que signifie le réglage de phase 0-180° ?

La phase permet d'aligner temporellement le caisson avec les enceintes principales. Si les basses semblent faibles ou désynchronisées, basculez entre 0° et 180° pour trouver la position offrant le meilleur niveau de grave.

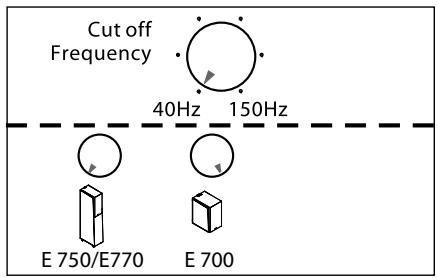

Comment régler la fréquence de coupure (crossover) ?

Tournez le potentiomètre Cut Off Frequency entre 40 et 150 Hz. Généralement, réglez-la à la fréquence naturelle de vos enceintes principales (ex: 80 Hz pour du home-cinéma).

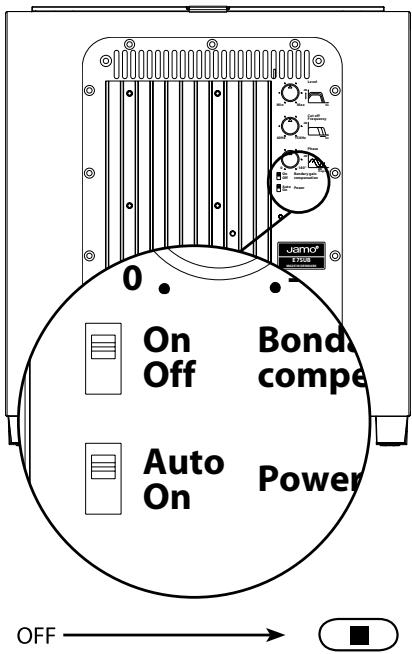

Pourquoi le caisson ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est bien branché et que l'interrupteur ON est activé. Le mode AUTO STANDBY peut le mettre en veille ; dans ce cas, envoyez un signal audio pour le réveiller.

Quelle est la puissance du Jamo E 7SUB ?

L'amplificateur délivre jusqu'à 675 W en crête (puissance maximale instantanée). La puissance continue n'est pas spécifiée, mais elle est suffisante pour une pièce de taille moyenne.

Puis-je utiliser ce caisson avec une chaîne hi-fi stéréo ?

Oui, si votre amplificateur possède une sortie préampli ou une sortie subwoofer. Sinon, utilisez l'entrée haut niveau avec les borniers à vis.

Le caisson émet un bourdonnement, que faire ?

Cela peut être dû à une boucle de masse. Essayez de brancher le caisson et l'ampli sur la même prise électrique. Vous pouvez aussi utiliser un câble blindé de qualité.

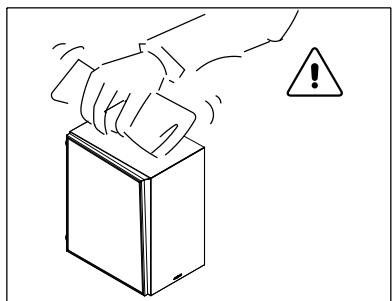

Comment nettoyer mon caisson Jamo E 7SUB ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques ou abrasifs. Ne nettoyez jamais les haut-parleurs avec un chiffon humide.

Où trouver la notice complète ?

Vous pouvez télécharger la notice au format PDF sur des sites comme notice-facile.com en recherchant 'Jamo E 7SUB notice'.

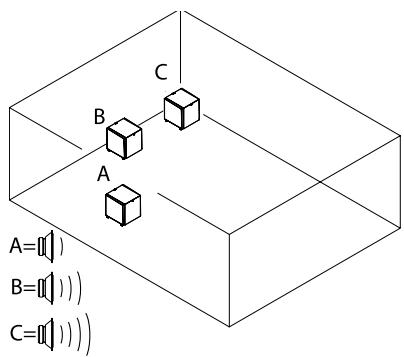

Le caisson ne restitue pas de basses profondes, comment optimiser ?

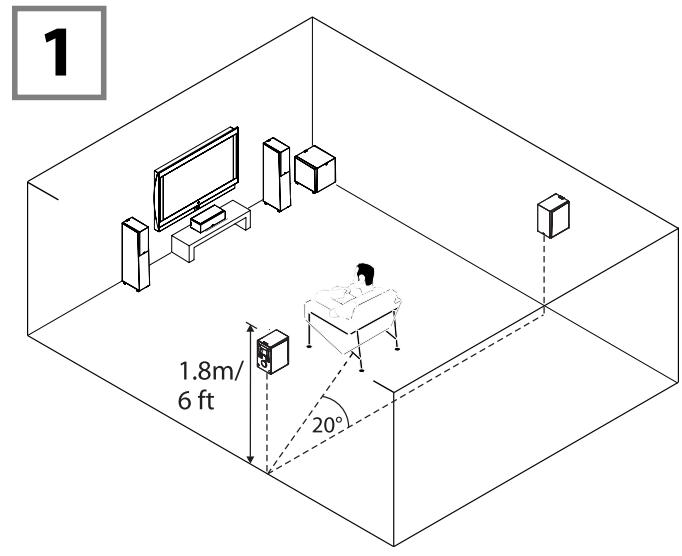

Placez le caisson dans un coin de la pièce pour renforcer les graves. Réglez la phase et la fréquence de coupure selon vos enceintes. Assurez-vous que le volume du caisson est suffisant.

MODE D'EMPLOI E 7SUB JAMO

Note! Bemark! Achting!

A noter
Attentie!
Obs!

Atencion! Attencion! Atencion!

Huomaa! 注意！ Ppooxn!

BHMaHne! Megjegyzs! Uwaga!

Dikkat! Upozornén! Pozor!

Opomba！注意！

Wrong Forkert Falsch!

Faux Fout! Fell

jIncorrecto! Sbagliato! Errado!

Vaanr!错误！AdOaC

HenpabunbHoi Hibas! Nieprawidlowo!

Yanlş!
Spatne!
Nesprávné!

Napačnol!
間達！！

Correct
Korektigt
Richtigt

Vrai Goed! Ratt!

[Correcto] Giusto! Corroto!

Oikein! 正确！

Павельно! Megfelelo! Prawelloo!

Dogru! Spravne! Spravne!

Pravilnot 正！

Listen Lyt Horen!

Ecoutez! Luister! Lyssnal

Escuche! Ascoltare! Ouca!

Kuntele!倾听！AKOATE！

Cnuuaire! Hallgassa meg! Sluchaj!

Dinle!
Poslouchejte!
Počúvajte!

Poslušajte!
聽取！

Declaration of Conformity

We, Jamo A/S Elmevej 8 7870 Glyngore Denmark

Declare in own responsibility, that the Jamo product described in this instruction manual is in compliance with the corresponding technical standards such as EN60065,EN55013 and EN61000-3-2

Glyngore, Denmark

Pn Plli Hnn Jens Portefee Hansen

E7CEN

E700

E7SUB

E750/E770

2

3

4

5 1 OFF 2 3 4 5

6

AUTO STANDBY/ON

ON

7

10 Type......E 700 System......basreflex Woofer......4" Tweeter......1" (neodyn.)	Type......E 7CEN System......basreflex Woofer......2 x 4" Tweeter......1" (neodyn.)
Long term power [W]......100/80 Short term power [W]......140/112 Sensitivity [dB/2,8V/1 m]......85/84 Frequency range [Hz]......70-20k Crossover frequency [Hz]......2500 Impedance [Ohm]......6/4,8 Dimensions [HxWxD]......238x140x165	Long term power [W]......100/100 Short term power [W]......140/140 Sensitivity [dB/2,8V/1 m]......87/85 Frequency range [Hz]......100-20k Crossover frequency [Hz]......2500 Impedance [Ohm]......6/4,8 Dimensions [HxWxD]......142x440x170
Type......E 750 System......basreflex Woofer......51/2" Midrange......5.25" Tweeter......1" (neodyn.)	Type......E 7SUB System......closed Woofer......10" Frequency range [Hz]......25-150 Impedance [Ohm]......22k Phase......adj.0-180 deg. Cut off frequency [Hz]......40-150 Amplifier rated output [W]......675 w peak Limiter......yes Dimensions [HxWxD]......375x375x375
Long term power [W]......140/100 Short term power [W]......200/140 Sensitivity [dB/2,8V/1 m]......89/89 Frequency range [Hz]......42-20k Crossover frequency [Hz]......150-2500 Impedance [Ohm]......6/3,2 Dimensions [HxWxD]......912x185x315
Type......E 770 System......basreflex Woofer......61/2" Midrange......61/2" Tweeter......1" (neodyn.)
Long term power [W]......150/100 Short term power [W]......220/140 Sensitivity [dB/2,8V/1 m]......90/90 Frequency range [Hz]......35-20k Crossover frequency [Hz]......150/2500 Impedance [Ohm]......6/3,2 Dimensions [HxWxD]......998x195x320
