Type de produit	Caisson de basses actif BassReflex
Marque	Jamo
Modèle	E 6SUB
Dimensions (L x H x P)	341 x 390 x 390 mm
Poids	13,5 kg
Haut-parleur grave	25,4 cm (10 pouces)
Amplificateur intégré (puissance nominale)	100 W RMS
Réponse en fréquence	33 - 140 Hz
Fréquence de coupure haute (réglable)	40 - 150 Hz
Niveau de pression acoustique maximal	102 dB
Phase (réglable)	0 - 180°
Alimentation	100-240 V AC, 50/60 Hz
Type de connexion	Entrée ligne (RCA) et entrée haut niveau
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants. Nettoyer la grille avec un aspirateur à faible puissance.
Sécurité	Ne pas exposer à l'humidité ou aux liquides. Débrancher avant tout entretien. Placer sur une surface stable.
Pièces détachées et réparabilité	Les réparations doivent être effectuées par un centre agréé. Pièces de rechange disponibles selon la législation en vigueur.
Garantie	2 ans pour l'électronique, 7 ans pour les autres pièces (détails en notice).

FOIRE AUX QUESTIONS - E 6SUB JAMO

Quels sont les réglages de fréquence de coupure recommandés ?

La fréquence de coupure se règle entre 40 et 150 Hz. Pour un système Home Cinéma, réglez-la à environ 80-100 Hz. Pour la musique, ajustez selon vos enceintes principales (généralement entre 60 et 120 Hz).

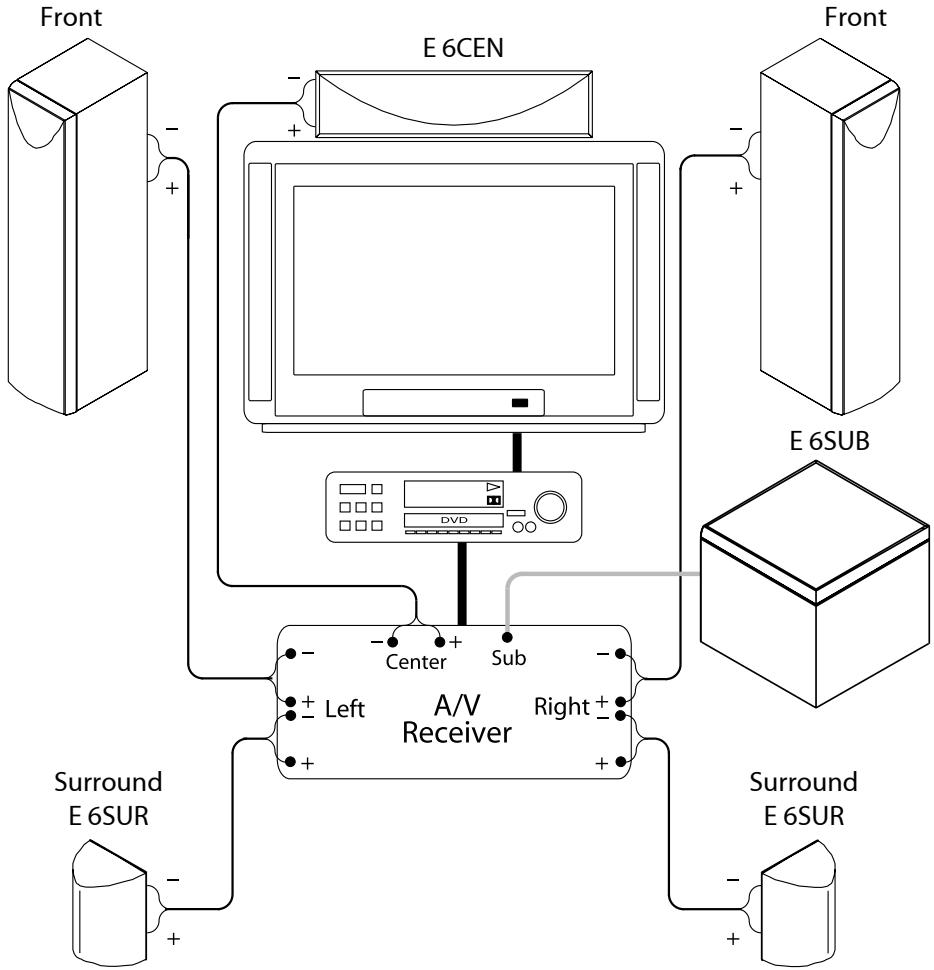

Comment connecter le caisson à mon amplificateur ?

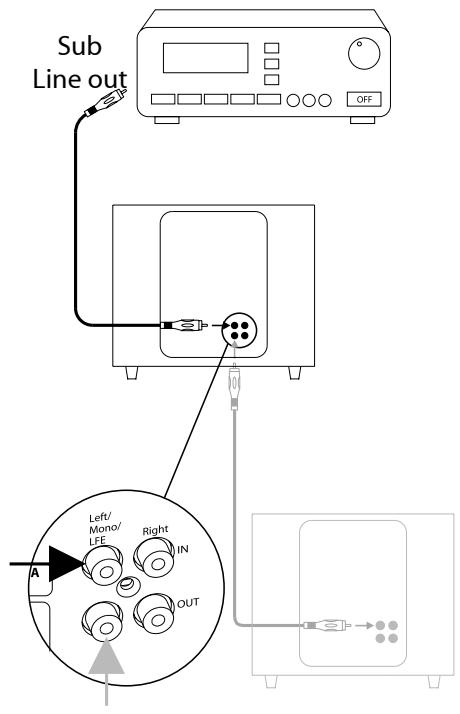

Utilisez la sortie subwoofer de votre amplificateur vers l'entrée ligne (RCA) du caisson. Si votre amplificateur ne possède pas de sortie subwoofer, utilisez l'entrée haut niveau (borniers) en reliant les bornes haut-parleur de l'amplificateur à celles du caisson.

Que faire si le caisson ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur marche/arrêt à l'arrière du caisson est en position ON. Si le problème persiste, contactez un service agréé.

Comment régler la phase (0° ou 180°) ?

La phase ajuste la synchronisation entre le caisson et les enceintes principales. Écoutez un morceau avec beaucoup de basses et basculez entre 0° et 180°. La position qui donne le son le plus puissant et le plus net est la bonne.

Quel est le niveau de sécurité de ce caisson de basses ?

Le caisson est conçu selon les normes de sécurité EN60065. Il est équipé d'une protection thermique et d'un limiteur de puissance. Ne l'ouvrez jamais : l'intérieur ne contient aucune pièce réparable par l'utilisateur.

Puis-je placer le caisson sur une étagère ou dans un meuble ?

Il est préférable de le placer sur le sol, à proximité du mur pour un meilleur rendu des basses. Évitez les meubles fermés qui pourraient étouffer le son et provoquer une surchauffe. Assurez une ventilation suffisante.

Le caisson produit un ronflement que faire ?

Un ronflement peut provenir d'une boucle de masse. Essayez de brancher tous les appareils audio sur une même multiprise. Utilisez des câbles blindés de qualité et éloignez les câbles audio des câbles d'alimentation.

Quelle est la puissance maximale supportée ?

L'amplificateur intégré délivre 100 W RMS en continu. Le caisson peut supporter des pointes de puissance jusqu'à 200 W. Ne dépassez pas les réglages d'entrée recommandés pour éviter la distorsion.

Comment nettoyer la grille et le caisson ?

Utilisez un chiffon doux et sec pour dépoussiérer la surface. Pour la grille, passez un aspirateur à faible puissance muni d'une brosse douce. N'utilisez jamais de produits liquides ou abrasifs.

Où trouver le numéro de série et que faire en cas de panne ?

Le numéro de série se trouve sur la plaque signalétique à l'arrière du caisson. En cas de panne, consultez d'abord la notice, puis contactez votre revendeur ou un centre de service agréé Jamo. Ayez la facture d'achat à portée de main pour la garantie.

MODE D'EMPLOI E 6SUB JAMO

Note!

Bemerk!

Achtung!

A noter

Attentie!

Obs!

jAtencion!

Attenzione!

Atenção!

Huomaa!

注意！

Ppoooxn!

BHHMaHHe!

Megegyzés!

Uwaga!

Dikkat!

Upozorneni!

Pozor!

Opomba!

注意！

S OBC = S COD + S_ BOC

Wrong

Forkert

Falsch!

Faux

Fout!

Fel!

Incorrecto!

Sbagliato!

Errado!

Väärin!

啾、！

Aaθoç!

HenpaBnblNo!

Hibás!

Nieprawidlowo!

Yanlis!

Špatné!

Nesprávné!

Napačno!

間違い！

1b

Correct

Korrekt

Richtig!

Vrai

Goed!

Ratt!

Correcto!

Giusto!

Correto!

Oikein!

正确！

Σωτό!

Ppabnblho!

Megfelelo!

Prawidlowo!

Dogru!

Správně!

Správné!

Pravilno!

正い！

1

Listen

Lyt

Horen!

Ecoutez!

Luister!

Lyssna!

Escuche!

Ascoltare!

Ouça!

Kuntele!

倾听！

AKOUOTE!

CnywaiTe!

Hallgassa meg!

Sluchaj!

Dinle!

Poslouchete!

Počuvajt!

Poslusajte!

聽取！

！

Declaration of Conformity

We, Jamo A/S

Elmevej 8

7870 Glyngore

Denmark

Declare in own responsibility, that the Jamo product described in this instruction manual is in compliance with the corresponding technical standards such as EN60065,EN55013 and EN61000-3-2

Glyngore, Denmark

1	2
E 6SUB A=|[B] B=[][1]) C=[][1])	E 6SUR O O
E 6ADD 2m/6ft	E 6CEN O
3	6
1 OFF !
2 10mm/0.5in
3 C
4
5

E 6SUB

E 6SUB

7

8

Type. E6SUR

System 3 Way MPD

Woofer. .51/133 mm

Midrange. 4" / 102 mm

Tweeter. 1^ / 25mm

Power handling* .70W / 100W

Frequency range. 90 - 20.000 Hz

Impedance 6 Ohm

Dimensions. 250x170x148mm 9,8x6,7x5,8in

Weight. 1,8 kg / 4,0 lb

Type. E 6CEN

System. .2% Way Bassreflex

Woofer. 2× 3^3 / 4 / 80mm

Midrange. 2× 3^3 / 4 / 80mm

Tweeter. 1^ / 25mm

Power handling* 100W/140W

Frequency range. 60 - 20.000 Hz

Impedance. 6 Ohm

Dimensions. 112x480x200mm 4,4x18,9x7,9in

Weight. 5,5 kg / 12,1 lb

Type. E6SUB

System........Active subwoofer BassReflex

Woofer. 10" / 254 mm

Amp. Rated output 100W

Frequency range. 33 - 140 Hz

Upper cutoff frequency...Adj. 40 - 150 Hz

Maximum SPL. 102 dB

Phase....Adjustable 0 - 180°

Dimensions. 341x390x390mm 13,4x15,4x15,4in

Weight. 13,5 kg / 29,8 lb

Specifications subject to technical changes.

*Long / Short term power, According to IEC 268-5.

English

The scope of the warranty

The warranty period will come into force as from the purchase date stated on the invoice. The warranty will apply for the following period of time:

• 2 years for electronics (power supply, amplifier, etc.)
• 7 years for other parts (cabinet, speaker units, etc.)

In case of warranty inquiries, please contact your dealer.

In case of request for service under warranty, please enclose your original receipt.

Defects covered by the warranty:

Except for the defects stated below, the warranty covers any production and material defects of the product.

Defects not covered by the warranty:

• Defects arising from accidents, misuse, normal wear and tear, mis-maintenance, voltage variation, overloading, stroke of lightning, and other force majeure events
• Defects arising from incorrect installation or operation
  Defects arising from modification/repair/attempts of repair by a non-authorised service centre
  Defects arising from the use of non-original spare parts
• Defects on products with altered or lacking series number
• Other defects due to conditions or circumstances beyond the supplier's control

Transportation costs for servicing are not covered by the warranty.

The supplier is liable only to repair or replace defective parts or products and the supplier is not responsible for indirect losses or damages arising from the use of the product. A replacement cannot exceed the value of the product under warranty.

To the extent that the enclosed conditions, including the limitation of liabilities, are inconsistent with indispensable regulations in the customer's country of residence, the latter shall have precedence.

Dansk

Garantiens omfang

Garantiperioden traeder i kraft fra den pa fakturaen pa-forte kobsdato. Tidsrummet for garantiens dækning er som foler:

• 2 År for elektronikdele (stromforsyning, forstærker etc.)
• 7 År for andre dele (kabinet, højttaler-enheder etc.)

Alle henvendelser om garanti skal ske til forhandleren.

Ved anmodning om servicering under garanti skal original faktura medbringes.

Hvad omfatter garantien:

Med undtagelse af nedenstende daekter garantien alle fabrikations- og materialefejl på produit.

Hvad omfatter garantien ikke:

• Fejloptåt som føge af uheld, misbrug, normalsl slid, misligholdelse, spendsundsgvinding, overbelastning, lynnedlag og force majeur i øvigt
  Fejl opståt som folge af ukorrekt installerering eller betjening
• Fejg opstæt som folge af modifikation/reparation/for-sog på reparation foretaget af et ikke- autorisert ser-vice center
  Fejel opstaet i forbindelse med brugen af uriginale reservedele
  Fejl på produiter med eändret er alle mänglende serienummer
• Fejl øvrigt på grund af forhold eller omstændigheder, som leverandoren ikke er ansvarlig for

Omkostninger til transport i forbindelse med servicering er/DDke omfattet af garantien.

Leverandoren er alene forpligtet til at udbedre eller omlevere fejlbehaftede dele allerprodukter, og leverandoren er ikke ansvarlig for indirekte tab og/eller folsge skader i øvrigt ved brugen af produit. Erstatningen kan ikke overstige værdeni af det leverede.

I det omfang naervaerde betingelser, herunder ansvarsbegrensing m.v., matte stride mod urfvigiligere regler i kundens bopaelsland har disse regler forrang i forholddet til naervaerde bestemmeler.
