Type de produit	Enceinte centrale
Marque	Jamo
Modèle	E 6CEN.5
Catégorie	Enceinte
Système acoustique	2½ voies bass-reflex
Woofer	2× 80 mm (3¾ po)
Midrange	2× 80 mm (3¾ po)
Tweeter	25 mm (1 po)
Puissance admissible (long terme/court terme)	100 W / 140 W
Réponse en fréquence	60 Hz - 20 kHz
Impédance nominale	6 ohms
Dimensions (L × H × P)	112 × 480 × 200 mm
Poids	5,5 kg
Alimentation	Passive (nécessite un amplificateur externe)
Garantie électronique	2 ans
Garantie autres pièces (enceinte, haut-parleurs)	7 ans
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Éviter les produits chimiques.
Consignes de sécurité	Ne pas exposer à l'humidité, ne pas obstruer les évents, utiliser sur une surface stable.

FOIRE AUX QUESTIONS - E 6CEN.5 JAMO

Quelles sont les dimensions de l'enceinte Jamo E 6CEN.5 ?

Les dimensions sont de 112 mm de largeur, 480 mm de hauteur et 200 mm de profondeur.

Quel type d'amplificateur est recommandé pour cette enceinte ?

Un amplificateur délivrant entre 50 et 150 W par canal sous 6 ohms est conseillé pour des performances optimales.

Puis-je utiliser cette enceinte comme enceinte avant ?

Elle est conçue comme enceinte centrale pour le home-cinéma, mais peut être utilisée comme enceinte avant dans un système stéréo si adaptée.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques, solvants ou chiffons humides.

Quelle est l'impédance de l'enceinte ?

L'impédance nominale est de 6 ohms.

La garantie couvre-t-elle les dommages causés par une surtension ?

Non, les dommages dus à la foudre, surtensions ou autres événements de force majeure ne sont pas couverts par la garantie.

Puis-je réparer l'enceinte moi-même ?

Il est déconseillé d'ouvrir l'enceinte. Toute réparation non autorisée annule la garantie. Contactez un service agréé.

Quels câbles utiliser pour connecter l'enceinte ?

Utilisez des câbles d'enceinte de section suffisante (au moins 2,5 mm²) et respectez la polarité (+/-).

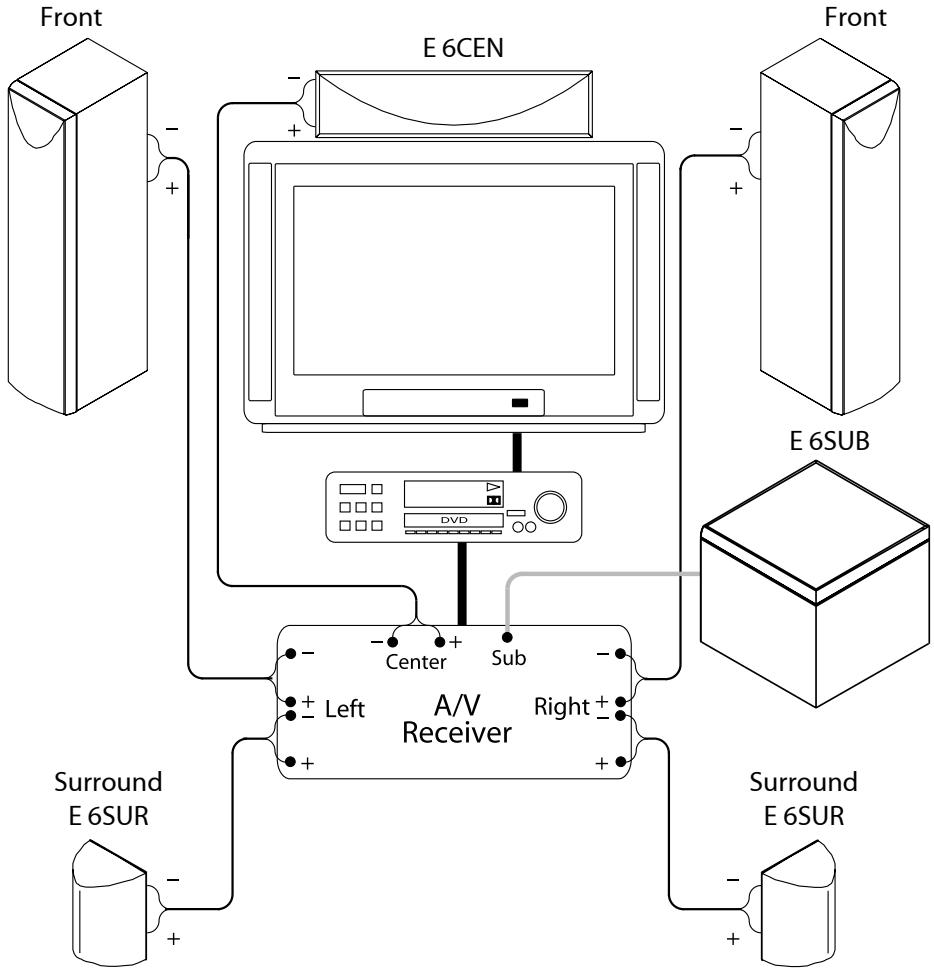

Où placer l'enceinte centrale dans mon installation ?

Placez-la au-dessus ou en dessous de l'écran, à hauteur d'oreille, et orientée vers la zone d'écoute.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez les connexions, assurez-vous que l'amplificateur est allumé et que le canal central est activé dans votre récepteur home-cinéma.

MODE D'EMPLOI E 6CEN.5 JAMO

Note!

Bemerk!

Achtung!

A noter

Attentie!

Obs!

jAtencion!

Attenzione!

Atenção!

Huomaa!

注意！

Ppoooxn!

BHHMaHHe!

Megegyzés!

Uwaga!

Dikkat!

Upozorneni!

Pozor!

Opomba!

注意！

S OBC = S COD + S_ BOC

Wrong

Forkert

Falsch!

Faux

Fout!

Fel!

Incorrecto!

Sbagliato!

Errado!

Väärin!

啾、！

Aaθoc!

HenpaBnblNo!

Hibás!

Nieprawidlowo!

Yanlis!

Špatné!

Nesprávné!

Napačno!

間違い！

1b

Correct

Korrekt

Richtig!

Vrai

Goed!

Ratt!

Correcto!

Giusto!

Correto!

Oikein!

正确！

Σωτό!

Ppabnblho!

Megfelelo!

Prawidlowo!

Dogru!

Správně!

Správné!

Pravilno!

正い！

1

Listen

Lyt

Horen!

Ecoutez!

Luister!

Lyssna!

Escuche!

Ascoltare!

Ouça!

Kuntele!

倾听！

AKOUOTE!

Cnywaite!

Hallgassa meg!

Sluchaj!

Dinle!

Poslouchete!

Počuvajt!

Poslusajte!

聽取！

！

Declaration of Conformity

We, Jamo A/S

Elmevej 8

7870 Glyngore

Denmark

Declare in own responsibility, that the Jamo product described in this instruction manual is in compliance with the corresponding technical standards such as EN60065, EN55013 and EN61000-3-2

Glyngore, Denmark

1	2
E 6SUB A=|[B]B=|[C])C=|[D])	E 6SUR A=|[O]O=|[O])
E 6ADD 2m/6ft	E 6CEN 2m/6ft
3	6
1 OFF !
2 10mm/0.5in
3 C
4
5

5

E 6SUB

6

E 6SUB

7

8

Type. E6SUR

System 3 Way MPD

Woofer. .51/133 mm

Midrange. 4" / 102 mm

Tweeter. 1^ / 25mm

Power handling* .70W / 100W

Frequency range. 90 - 20.000 Hz

Impedance 6 Ohm

Dimensions. 250x170x148mm 9,8x6,7x5,8in

Weight. 1,8 kg / 4,0 lb

Type. E 6CEN

System. .2% Way Bassreflex

Woofer. 2× 3^3 / 4 / 80mm

Midrange. 2× 3^3 / 4 / 80mm

Tweeter. 1^ / 25mm

Power handling* 100W/140W

Frequency range. 60 - 20.000 Hz

Impedance. 6 Ohm

Dimensions. 112x480x200mm 4,4x18,9x7,9in

Weight. 5,5 kg / 12,1 lb

Type. E6SUB

System........Active subwoofer BassReflex

Woofer. 10" / 254 mm

Amp. Rated output 100W

Frequency range. 33 - 140 Hz

Upper cutoff frequency...Adj. 40 - 150 Hz

Maximum SPL. 102 dB

Phase....Adjustable 0 - 180°

Dimensions. 341x390x390mm 13,4x15,4x15,4in

Weight. 13,5 kg / 29,8 lb

Specifications subject to technical changes.

*Long / Short term power, According to IEC 268-5.

English

The scope of the warranty

The warranty period will come into force as from the purchase date stated on the invoice. The warranty will apply for the following period of time:

• 2 years for electronics (power supply, amplifier, etc.)
• 7 years for other parts (cabinet, speaker units, etc.)

In case of warranty inquiries, please contact your dealer.

In case of request for service under warranty, please enclose your original receipt.

Defects covered by the warranty:

Except for the defects stated below, the warranty covers any production and material defects of the product.

Defects not covered by the warranty:

Defects arising from accidents, misuse, normal wear and tear, mis-maintenance, voltage variation, overloading, stroke of lightning, and other force majeure events
- Defects arising from incorrect installation or operation
Defects arising from modification/repair/attempts of repair by a non-authorised service centre
Defects arising from the use of non-original spare parts
Defects on products with altered or lacking series number
- Other defects due to conditions or circumstances beyond the supplier's control

Transportation costs for servicing are not covered by the warranty.

The supplier is liable only to repair or replace defective parts or products and the supplier is not responsible for indirect losses or damages arising from the use of the product. A replacement cannot exceed the value of the product under warranty.

To the extent that the enclosed conditions, including the limitation of liabilities, are inconsistent with indispensable regulations in the customer's country of residence, the latter shall have precedence.

Dansk

Garantiens omfang

Garantiperioden traeder i kraft fra den pa fakturaen pa-forte kobsdato. Tidsrummet for garantiens dækning er som folger:

• 2 År for elektronikdele (stromforsyning, forstærker etc.)
• 7 År for andre dele (kabinet, højttaler-enheder etc.)

Alle henvendelser om garanti skal ske til forhandleren.

Ved anmodning om servicering under garanti skal original faktura medbringes.

Hvad omfatter garantien:

Med undtagelse af nedenstende daekter garantien alle fabrikations- og materialefejl på produit.

Hvad omfatter garantien nikke:

• Fejloptåt som føge af uheld, misbrug, normalsl slid, misligholdelse, spendingsudsving, overbelastning, lynnedsglag og force majeur i øvigt
  Fejl opståt som folge af ukorrekt installerering eller betjening
• Fejg opstæt som folge af modifikation/reparation/for-sog på reparation foretaget af et ikke- autorisert ser-vice center
  Fejel opstaet i forbindelse med brugen af uoriginale reservedele
  Fejl på produiter med earendet er mannlgende serienunder
• Fejl øvrigt på grund af forhold eller omstændigheder, som leverandoren ikke er ansvarlig for

Omkostninger til transport i forbindelse med servicering er/DDke omfattet af garantien.

Leverandoren er alene forpligtet til at udbedre eller omlevere fejlbehaftede dele allerprodukter, og leverandoren er ikke ansvarlig for indirekte tab og/eller folsge skader i ørigt ved brugen af produit. Erstatningen kan ikke overstige værden i det leverede.

I det omfang naervaerde betingelser, herunder ansvarsbegransing m.v., matte stride mod urfvigiligere regler i kundens bopaelsland har disse regler forrang i forholddet til naervaerde bestemmeler.
