MODE D'EMPLOI HB-180 HOMELITE

Homelite®

GB PARTS LIST
F LISTE DE PIECES
NL ONDERDELENLIJST
D TEILELISTE
ELENCO DEI PEZZI
E LISTA DE PIEZAS
P LISTA DE PEÇAS

HB-100

HB-180

HB-180V

HB-180VI

BP-250

UT-08011-C

UT-08009-B

UT-08010-B

UT-08016-C

UT-08017-C

BX-90

HB-390

HB-390V

HB-390VI

PHB 3000

UT-08026

UT-08023

UT-08024

UT-08027

UT-08028

HOMELITE HB-180 - Homelite® - 1

HOMELITE HB-180 - Homelite® - 2

HOMELITE HB-180 - Homelite® - 3

Danger/Warning/Caution
Danger/Avertissement/Attention
Gevaar/Waarschuwing/Opgelet
Gefahr/Achtung/Vorsicht
Pericola/Attenzione/Averterenza
Pellegro/Advertencia/Precaucion
Perigo/Advertência/Precação
Read your product literature.
Lire les publications sur le produit.
Lees uw produit Informati.
Die Geräte-Beschreibungen und Anleitungen lessen.
Leggere la documentatione del prodotto.
Lea el manual del producto.
Ler a literatura sobre o equipoamento.
Wear hearing and eye protection devices.
Porter des protège-oreilles et une protection des yeux.
Draag een veiligheidsbril oorbeschermers.
Ohren- und Augenschutz trag.
Indossare protezione oculare ed acustica.
Use equipo de proteccion de los oidos y ojos.
Usar acessosórios de proteção para os olhos e para os ouvidos.

Printed in U.S.A.

Imprimé aux. E.-U.

Gedrukt in de V.S.

Gedruckt in den U.S.A.

Stampato negli Stati Uniti

impres en EE. UU.

Impresso nos E.U.A.

P/N 18811-A

HOMELITE HB-180 - Homelite® - 4

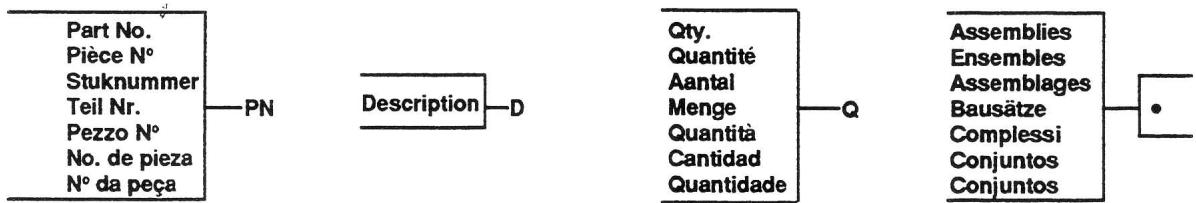

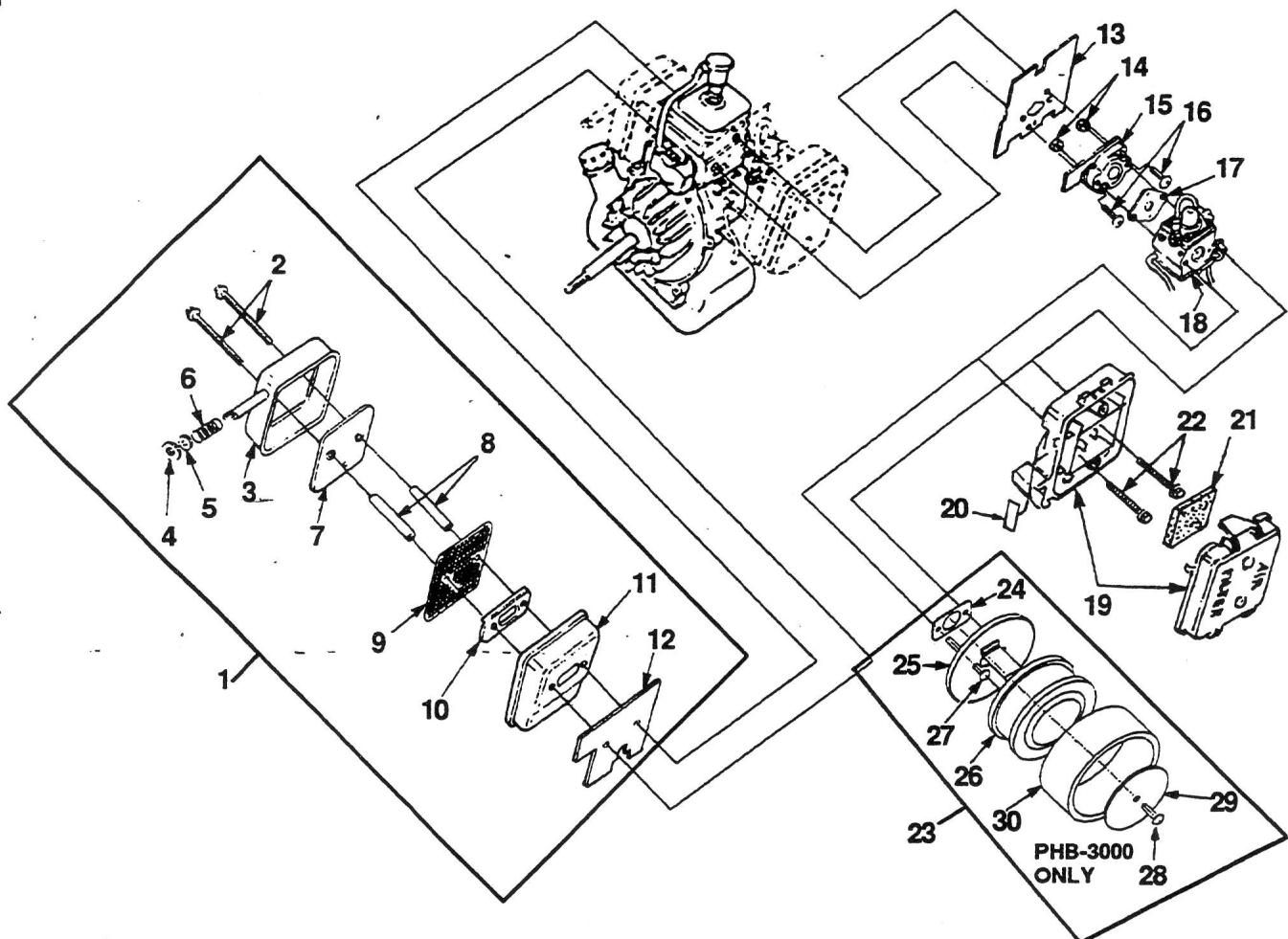

NPNDQ
1A-00401-AMUFFLER-Complete1
288060SCREW-Sems Hex Hd(10-24 X 2 1/2")2
3A-00366MUFFLER COVER1
400381WASHER-Insulating1
584117WASHER-Flat1
600387SPRING-Compression1
700777DEFLECTOR-Muffler1
898860-ASPACER-Muffler2
900388-BSCREEN-Spark Arrestor1
1098783PLATE-Reinforcing1
1198781BODY-Muffler1
1200394-AGASKET-Muffler1
1300775-AGASKET-Heat Dam1
1481208NUT-Hex (10-24)2
1598768HEAT DAM1
1682549-1SCREW-Thread Form. (10-24 X 1")2
1798766-AGASKET-Carburetor1
NPNDQ
18A-00378-CCARBURETOR (Walbro WT-212)1
A-00382-CCARBURETOR (ZAMA C1U-H11D)1
A-01768CARBURETOR (ZAMA C1U-H13) (BP-250)1
A-01769-ACARBURETOR (WALBRO WT-19) (BP-250)1
19A-04449AIR FILTER KIT1
2000331DECAL-Choke1
21D-98760-AAIR FILTER1
2204474SCREW-Mach. Hex Hd. (10-24 X 2 1/4")2
23A-04610AIR FILTER KIT (PHB-3000)1
2404325GASKET-Carburetor1
2503890PLATE-Filter1
2603847AIR FILTER1
2788057SCREW-Sems Hex Hd. (10-24 X 2")2
2882555-1SCREW-Machine (10-24 X 3/4")1
2904145WASHER-Filter1
3004307PRE-FILTER1

HOMELITE HB-180 - Homelite® - 5

HOMELITE HB-180 - Homelite® - 6

HOMELITE HB-180 - Homelite® - 7

NPNDQ
1A-04398SHORT BLOCK(BX-90, HB-100,HB-180, HB-180V, HB-180V)1
2A-03259CYLINDER1
304388GASKET-Cylinder1
4A-04258PISTON & ROD1
596935RING-Piston1
669250KEY-Woodruff1
782568SCREW-Mach. Pan Hd.(10-24 X 3/4")3
1A-01623-BSHORT BLOCK(HB-390, HB-390V, HB-390VI, BP-250)1
2A-03280CYLINDER1
304388GASKET-Cylinder1
4A-03599PISTON & ROD1
503179RING-Piston2
669250KEY-Woodruff1
782568SCREW-Mach. Pan Hd.(10-24 X 3/4")3
1A-04453SHORT BLOCK (PHB-3000)1
202946-2CYLINDER1
303703-AGASKET-Cylinder1
4A-03599PISTON & ROD1
503179RING-Piston2
669250KEY-Woodruff1
782569SCREW-Thread Form.3
8A-04446IGNITION KIT1
9A-03355TERMINAL-Hi-Tension1
1096169-SSPARK PLUG (DJ-7Y)1
894711-CSMODULE-Ignition(UT-08016-C & UT-08027)1
9A-03355TERMINAL-Hi-Tension1
1079252SPARK PLUG (RDJ-7Y)
11A-03924LEAD-Electrical w/Terminal1
1282540SCREW-Thread Form (8-32 X 1")2
NPNDQ
13A-04158ROTOR & STARTER PAWLS1
14A-70285-ESTARTER PAWL1
1595479-AWASHER-Flat1
1603566SPACER-Fan1
17A-04447FUEL TANK KIT1
1898782BUMPER-Rubber3
1998268CLAMP-Wire1
2094772-32TUBING-Rubber (8")1
2101439-32TUBING-Rubber (8")1
2249422FILTER-Fuel1
23A-00982-AFUEL CAP1
2498767-AGASKET-Crankcase1
2598754-BCRANKCASE COVER1
2602851TAB-Male1
2782538SCREW-Thread Form. (#10-24 X 3/4")4
28A-01767CABLE BRACKET (BP-250)1
A-04069STARTER ASSEMBLY (PHB-3000)1
2904069-01HOUSING-Starter1
3004069-06SPRING-Recoil1
3104069-05PULLEY-Starter1
3204069-04SCREW-Set1
3304069-03ROPE-Starter1
3404069-02GRIP-Starter1
3582538SCREW-Thread Form. (10-24 X 3/4")4
36A-04017-1CRANKCASE COVER1
3704589SPACER1
3804016-2SHAFT-Starter1
3904018-01CUP-Starter1
4004018-04RING-Retaining1
4104018-02PAWL-Startar1
4204018-03SPRING-Starter1
4304439COWLING (PHB-3000)1

HOMELITE HB-180 - Homelite® - 8

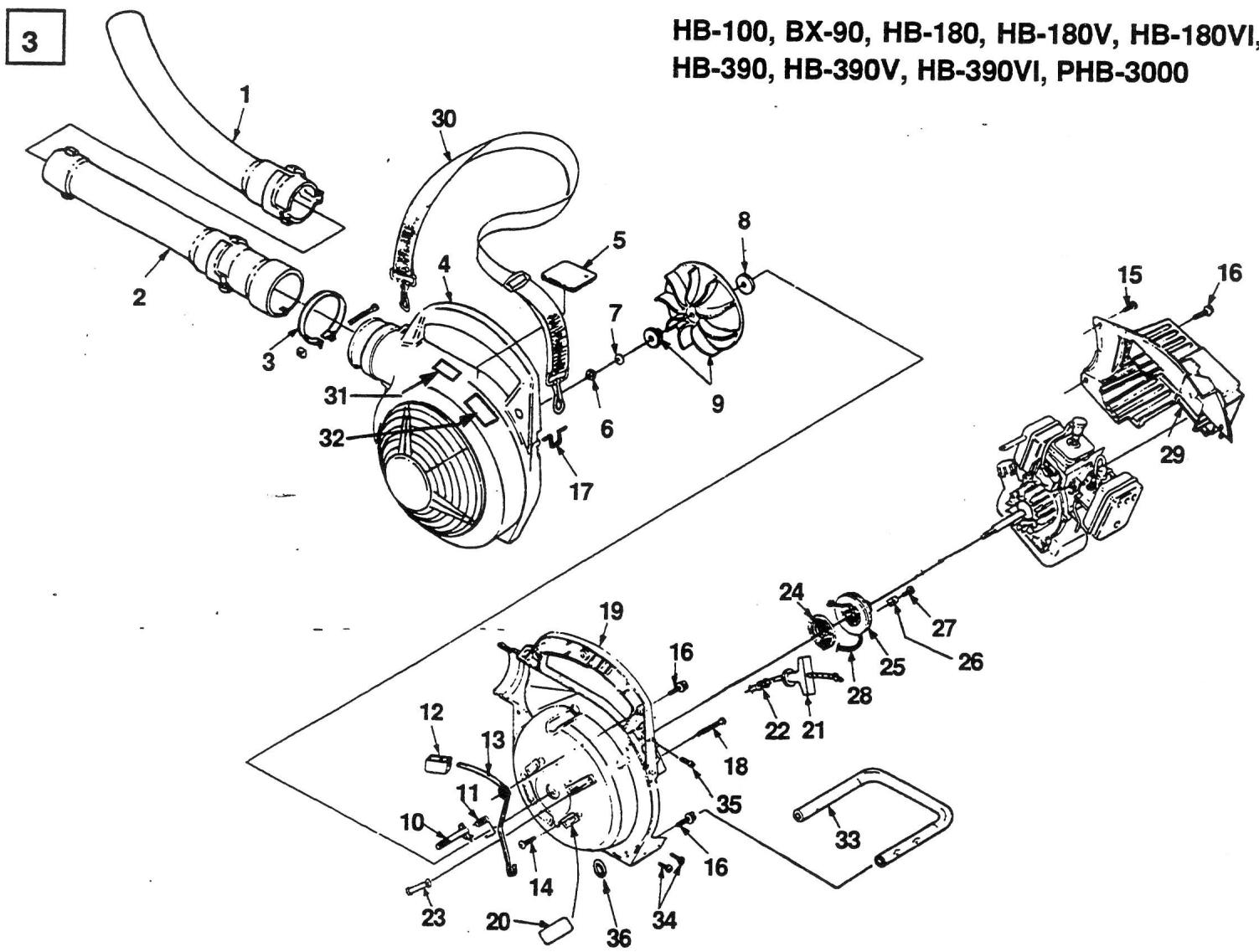

NPNDQ
102899NOZZLE-Sweeper (BX-90, HB-100)1
202898TUBE-Upper (BX-90, HB-100)1
300433-ACLAMP w/Fasteners1
4A-02572HOUSING-Volute (Outer) (BX-90, HB-100)1
400316-CHOUSING-Volute (Outer) (HB-180, HB-180V, HB-390, HB-390V)1
500375-CDECAL-Warning1
681124-ANUT-Hex (3/8-24)1
703163WASHER-Bellville (3/8")1
803165WASHER-Flat2
9A-00503BLOWER FAN KIT1
1000368-ALATCH-Throttle1
1100370SPRING-Throttle Latch1
1200367TRIGGER-Throttle1
1300369-ALEVER-Throttle1
1482538SCREW-Thread Form. (10-24 X 3/4")1
1582376SCREW-Thread Form. (#8 X 1/2")3
1682563SCREW-Thread Form. (#10 X 3/4")6
1700398LOOP-Wire1
18JA-41690-3SCREW-Thread Form. (#10 X 1 5/8")1
19A-00814-EHOUSING-Volute (Inner) (PHB-3000)1
20A-00813-BKIT-Sealing1
19A-00385-CVOLUTE HOUSING & STARTER1
20A-00813-BKIT-Sealing1
NPNDQ
2102264GRIP-Server1
2296981-1ABUSHING-Server1
2300364-BBUSHING-Server Rope1
24A-98773SPRING & CONTAINER1
2598770PULLEY-Server1
2698791BRACKET-Retaining1
2782541SCREW-Thread Form. (#10 X 1/2")1
2897899-01ROPE-Server1
2900321SHROUD1
00321-1SHROUD-Flocked(UT-08016-C & UT-08027)1
30DA-98138-ASTRAP-Shoulder1
3102916-ADECAL-Warning (HB-180, HB-180V, HB-390, HB-390V)1
3203548DECAL-Throttle (HB-180, HB-180V, HB-390, HB-390V)1
3300393HANDLE-Lower (HB-180, HB-180V, HB-390, HB-390V)1
3482348-ASCREW-Tap Pan Hd. (#8 X 1/2")(HB-180, HB-180V, HB-390, HB-390V)2
3582146SCREW-Fil. Hd. (8-32 X 5/8")1
3601283"O" RING (PHB-3000)2

HOMELITE HB-180 - Homelite® - 9

HB-180, HB-180V, HB-180VI, HB-390, HB-390V, HB-390VI, PHB-3000

HOMELITE HB-180 - Homelite® - 10

HOMELITE HB-180 - Homelite® - 11

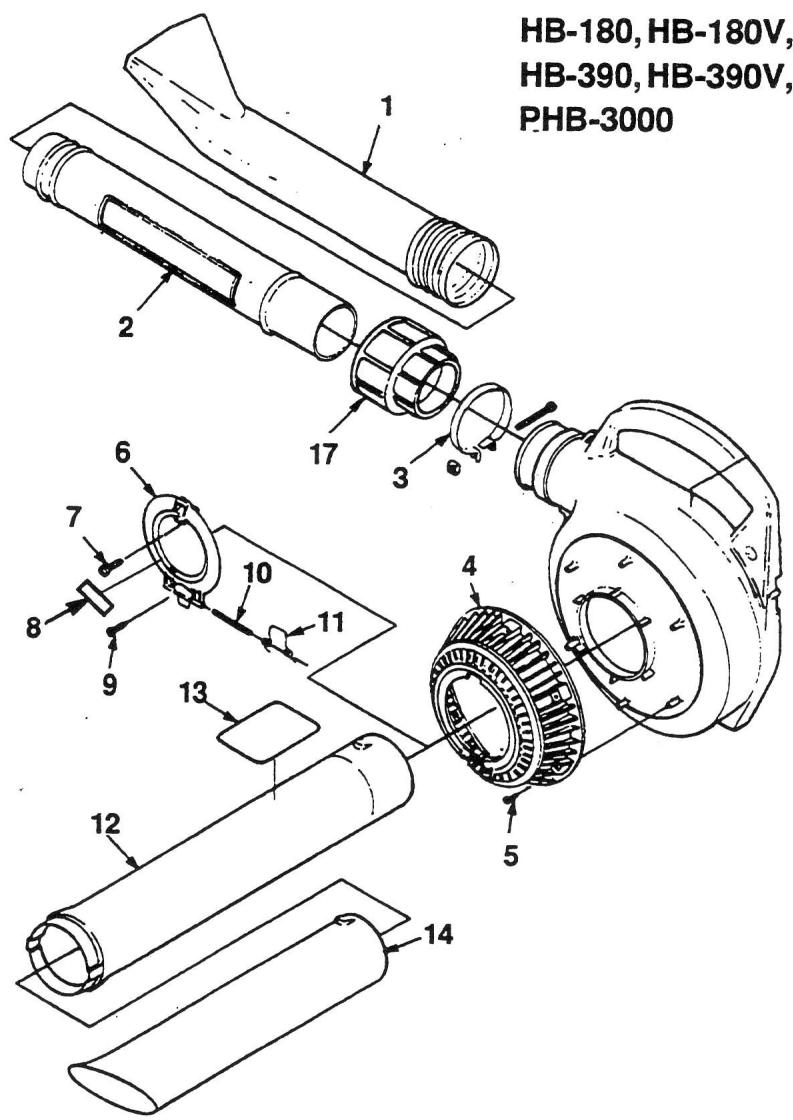

NPNDQ
100373NOZZLE-Sweeper1
2A-00399TUBE w/Decals1
300433-ACLAMP w/Fasteners1
400320GRILLE-Blower-Vac1
582528SCREW-Thread Form. (#6 X 3/4")6
6A-02573-ACOVER-Access1
782312SCREW-Thread Rolling (#10 X 5/8")1
803555DECAL-Safety (UT-08016-C)1
982376SCREW-Thread Form. (#8 X 1/2")4
1000384PIN-Cover Hinge1
1100371SPRING-Access Cover1
12A-01306-ATUBE w/Decals (HB-390V)1
1301332-ADECAL-Danger1
1200363-ATUBE-Inner1
1400363-1ATUBE-Outer1

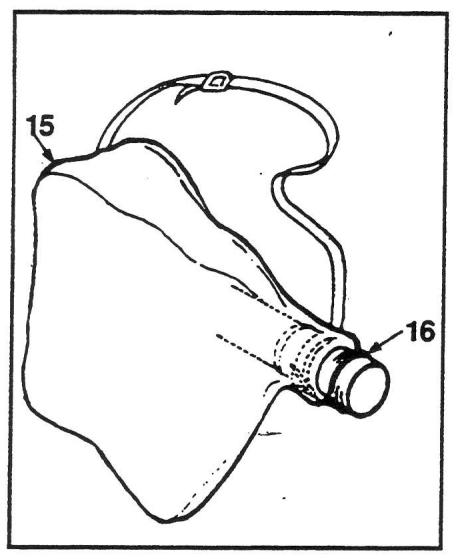

15A-02900-ABAG-Leaf1
(HB-180V, HB-390V, PHB-3000)
1600908-ATUBE1
1700909RETainer1

HOMELITE HB-180 - Homelite® - 12

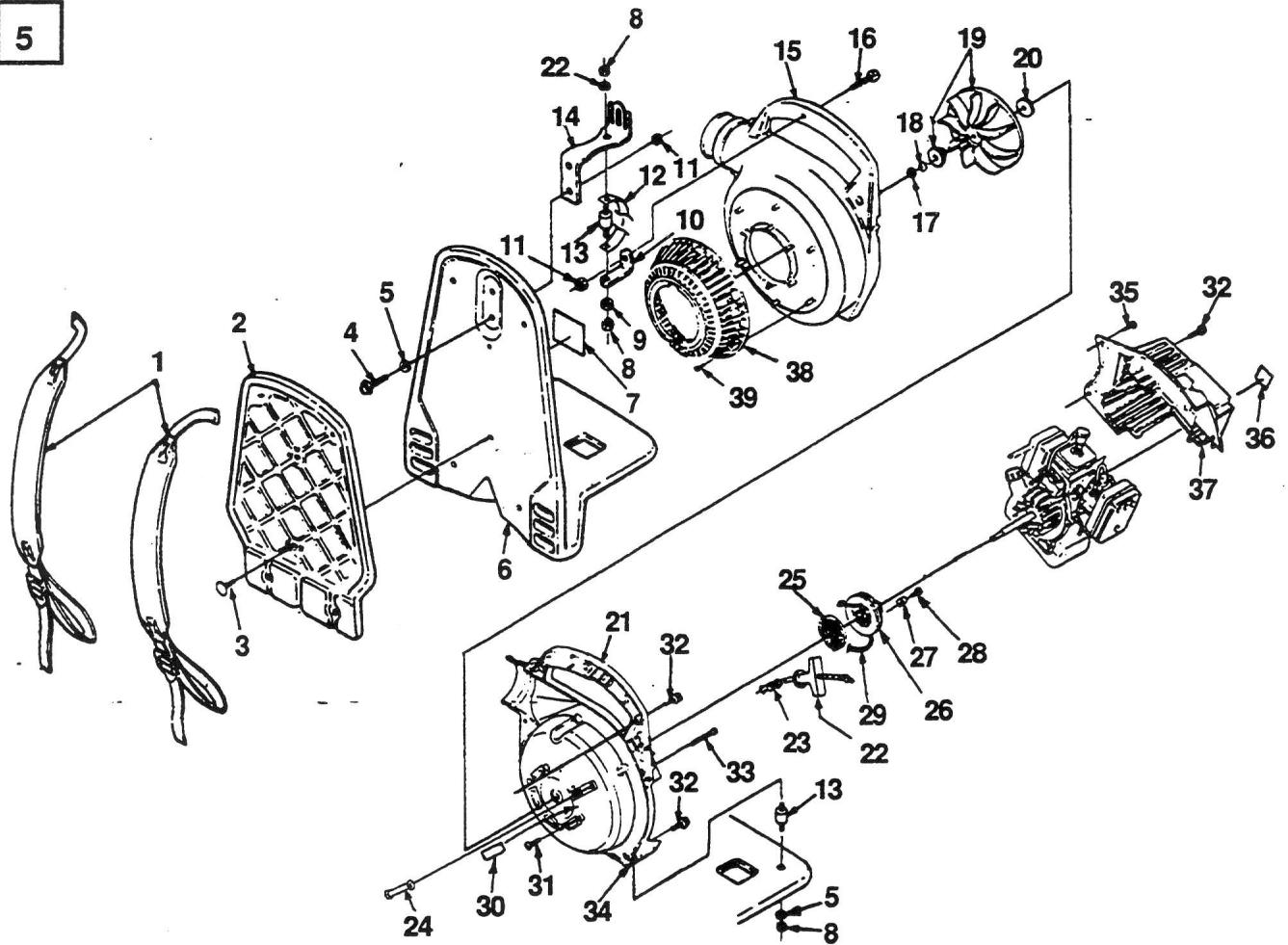

NPNDQ
101776HARNESS-Shoulder2
202023PAD-Foam1
301783CLIP-Push6
463407SCREW-Hex Hd. (1/4-20 X 3/4")2
584006WASHER-Flat (1/4")2
601763FRAME-Blower1
701781-ADECAL-Warning1
881267NUT-Hex (1/4-20)4
983061WASHER-Lock2
1001765BRACKET-Isolator1
1181204NUT-Locking Hex2
1202541SAFETY STRAP1
1301770-AISOLATOR-Vibration3
1401764BRACKET-Frame1
1500316-2AHOUSING-Volute (Outer)1
1682554SCREW (1/4-20 X 1 1/4")1
1781124-ANUT-Jam (3/8-24)1
1803163WASHER-Belleville (3/8")1
19A-00503BLOWER FAN KIT1
2003165WASHER-Flat2
21A-00385-CHOUSING-Volute (Inner)1
2202264GRIP-Starting1
2396981-1ABUSHING-Starting1
2400364-BBUSHING-Starting Rope1
25A-98773SPRING & CONTAINER1
2698770PULLEY-Starting1
2798791BRACKET-Retaining1
2882541SCREW-Thread Form. (#10 X 1/2")1
2997899-01ROPE-Starting (46")1
30A-00813-BKIT-Sealing1
3182538SCREW-Thread Form. (10-24 X 3/4")4
3282563SCREW-Thread Form. (10-14 X 3/4")5
33JA-41690-3SCREW-Thread Form. (#10 X 1 5/8")1
3481208NUT-Hex (10-24)2
3582376SCREW-Thread Form. (#8 X 1/2")3
3600331DECAL-Choke-Run1
3700321SHROUD1
3800320GRILLE- Blower Vac1
3982528SCREW- Thd. Forming (#6 x 3/8")6

HOMELITE HB-180 - Homelite® - 13

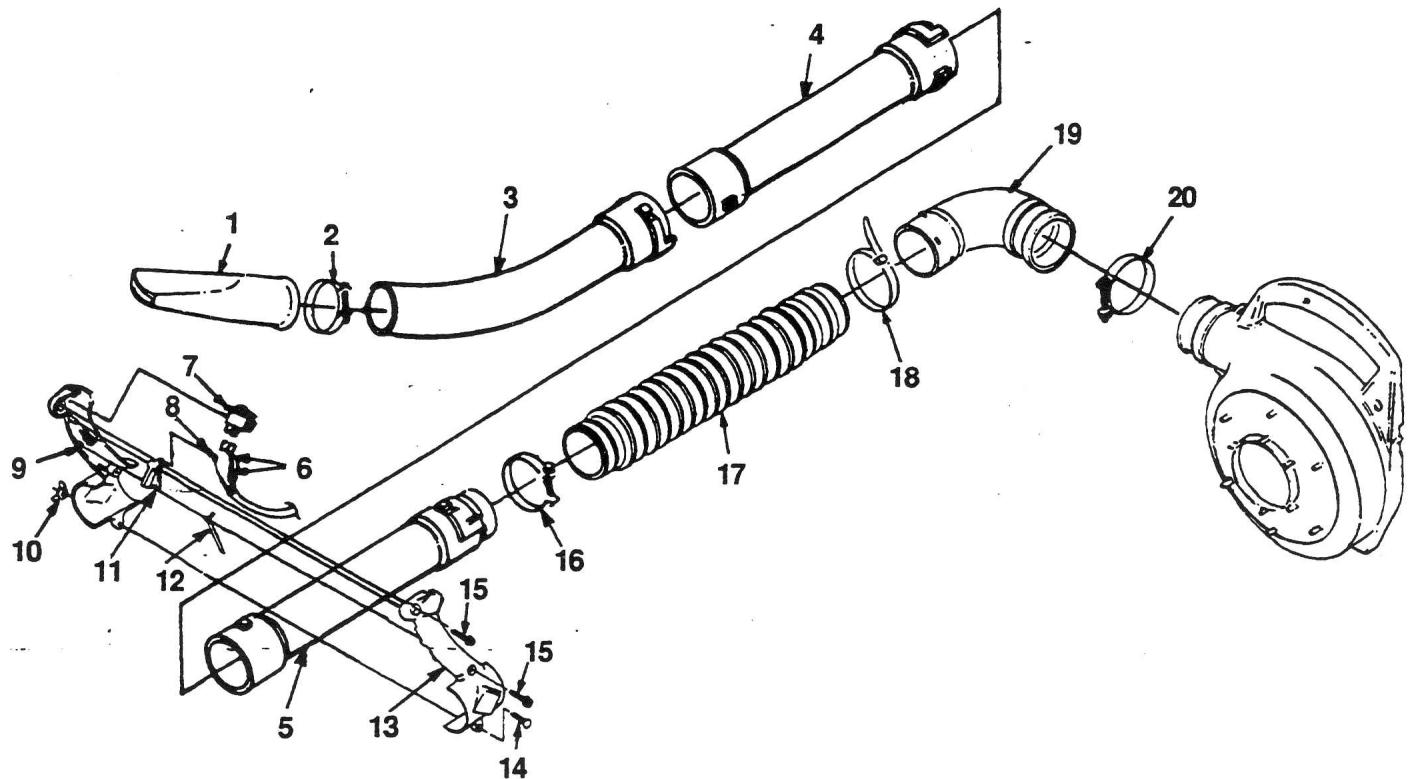

NPNDQ
196329-BNOZZLE-Sweeper1
200433-3CLAMP (#83)1
A-03036BLOWER TUBE KIT1
302899TUBE-Elbow1
402898-2TUBE-Straight1
502898-1TUBE-Upper1
6A-03924ELECTRICAL LEAD w/Terminal1
702497SWITCH1
801775CABLE-Throttle1
903922HANDLE-Control (Right)1
1081281NUT-Wing (10-24)1
1194452-BTRIGGER1
1295906-ALATCH-Trigger1
1303923HANDLE-Control (Left)1
1482375BOLT-Rib Neck, Rnd. Hd. (10-24 X 7/8")1
1582563SCREW-Thread Form. (10-14 X 3/4")2
1600433-1CLAMP (#87)1
1701772BELLOWS-Plastic1
18JA-37548-7CABLE-Tie1
1901771ELBOW-Curved1
2000433-5CLAMP (#105)1

ACCESSIONS

ACCESSIONS

TOEBEHOREN

ZUBEHÖR

ACCESSORI

ACCESORIOS

ACESSORIOS

A-04619

A-02514-A

AIR FILTER KIT

GUTTER MAINTENANCE KIT

(HB100, HB180, HB180V, HB180VI, BP250, HB390, HB390V, HB390VI)

HOMELITE HB-180 - Homelite® - 14

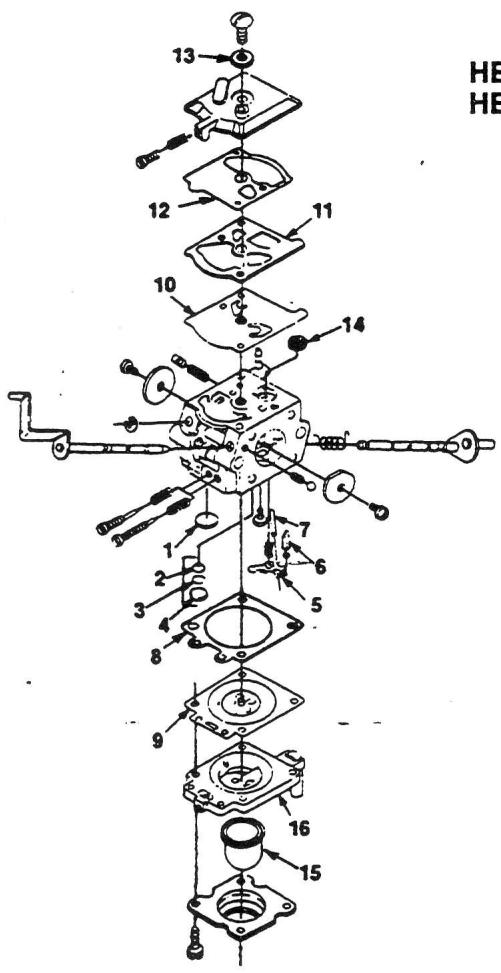

HB-100, BX-90, HB-180, HB-180V, HB-180VI, HB-390, HB-390V, HB-390VI, PHB-3000

WALBRO

WT-212

A-00378-C

ZAMA

C1U-H11D

A-00382-C

BP-250

WALBRO

WT-199

A-01769-A

ZAMA

C1U-H13

A-01768

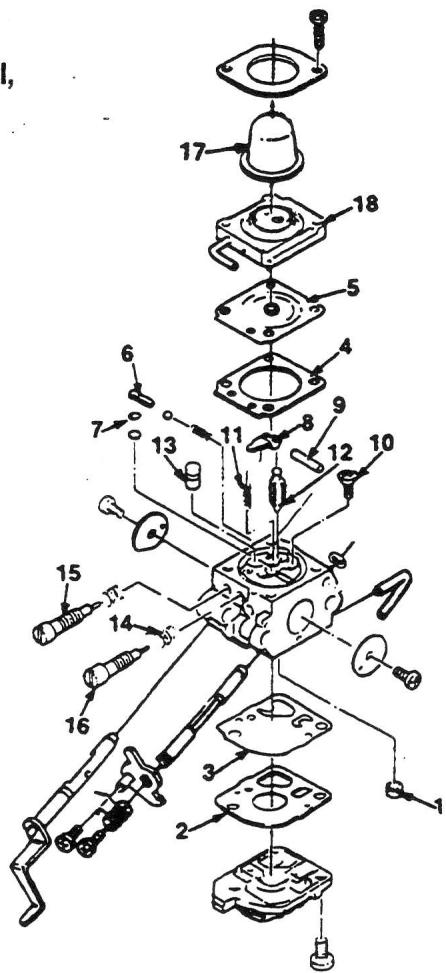

HOMELITE HB-180 - ZAMA - 1

GASKET/Disphragm Kit-A-00285-A (8-13)
Jeu joint/diaphragme
Pakking/membran set
Dichtung/membrane - Satz
Kit disframma/guarmizione
Conjunto junta/diafragma
Jogo de junias vedantes/diafragmas

Primer Bulb - 01201 (15)
Bouton d'amorce
Voorinspultpomp
Vorpumpes
Cicchetto
Bulbocebdor
Bolhs da unidade de escovagem

Repair Kit-A-03920 (1-14)
Repair Kit-A-03921 (1-14) (BP-250)
Jeu de Réparation
Reparatieset
Reparaturatz
Kit per Riparazioni
Juego de Reparacion
Jogo de Reparação

Primer Base-A-01198-A (16)
Base d'amorcege
Voorinspult - sukkel
Vorpumpen- Socket
1 Base del cicchetto
E Base de cebador
Base da unidade de escovagem

GASKET/Diaphragm Kit-A-03980 (2-5)
Jeu joint/diaphragme
NL Pakking/membraan set
Dichtung/membrane - Satz
Kit dilatramma/guarnizione
Conjunto junta/dialfragma
Jogo de juntas vidantes/diatragmas

Primer Bulb - A-01195-A (17)
Bouton d'amorcege
Voorinspultpomp
Vorpumpe
Cicchetto
E Bulbo cabador
Boiha da unidade de escovagem

Repair Kit - A-03979 (1-16)
© Jeu de Réparation
Reparatieset
Reperaturatsz
Kil per Riparazioni
Juego de Reparación
Jogo de Reparaçao

Primer Base-A-02846 (18)
心 Base d'amorcege
Voorinapuit - Sokkel
Vorpumpen- Socket
Base del cicchetto
E Base decebador
Base de unidade de escurvagem

CUSTOMER ASSISTANCE

FOR THE LOCATION OF YOUR NEAREST HOMELITE SERVICING DEALER IN THE UNITED STATES, PUERTO RICO, AND THE VIRGIN ISLANDS.

CALL: 1-800-242-4672

NOTE: DEALER INFORMATION, TECHNICAL ADVICE AND PRODUCT INFORMATION CAN BE OBTAINED AT THIS NUMBER.

HEADQUARTERS

HOMELITE P.O. BOX 7047 CHARLOTTE, N.C.

OVERSEAS OFFICES

NETHERLANDS

HOMELITE
(HDQS. - EUROPE, AFRICA and MIDDLE EAST)
Haverstraat 24
2153 GB Nieuw Vennep
The Netherlands

FRANCE

HOMELITE B.P.7011 Energie-Pontoise Cedex France

AUSTRALIA

HOMELITE
HEADQUARTERS
94 Rushdale Street
Knoxfield, Victoria 3180
Australia

Homelite®

A Division of Deere & Company

CANADIAN OFFICES

HOMELITE

CANADA
1850 55th Avenue
Lachine, Quebec, Canada
HBT 3J5

UNIT 212-214,590 Ebury Place New Westminster,B.C. V3M 6K7

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : HOMELITE

Modèle : HB-180

Catégorie : Outil de jardinage
