BP-250 - Taille-haie thermique HOMELITE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Taille-haie thermique
Marque	HOMELITE
Modèle	BP-250
Moteur	Thermique 2 temps, monocylindre
Carburant	Mélange essence/huile (50:1 recommandé)
Capacité du réservoir	Environ 0.5 L
Allumage	Électronique (module CDI)
Bougie	DJ-7Y ou RDJ-7Y selon version
Carburateur	Walbro WT-199 ou Zama C1U-H13 selon version
Filtre à air	Élément mousse, nettoyable
Sécurité	Port obligatoire de protections auditives et oculaires, gants, chaussures de sécurité
Entretien	Nettoyage filtre à air, vérification bougie, vidange carburant en fin de saison
Pièces détachées	Nombreuses pièces disponibles : piston, cylindre, joint, carburateur, filtre, bougie, etc.
Réparabilité	Indice de réparabilité élevé grâce à la disponibilité des pièces et des kits de réparation
Service après-vente	Réseau de réparateurs agréés HOMELITE, assistance téléphonique 1-800-242-4672 (USA)

FOIRE AUX QUESTIONS - BP-250 HOMELITE

Quel carburant utiliser pour le taille-haie HOMELITE BP-250 ?

Utilisez un mélange d'essence sans plomb et d'huile pour moteur 2 temps, dans les proportions recommandées par le fabricant (généralement 50:1). Ne jamais utiliser d'essence pure.

Comment démarrer le BP-250 ?

Placez l'interrupteur sur ON, actionnez le starter (choke) si moteur froid, tirez fermement sur la corde de démarrage jusqu'à ce que le moteur démarre, puis désactivez le starter.

Comment entretenir le filtre à air ?

Nettoyez le filtre à air régulièrement : retirez-le, lavez-le à l'eau savonneuse, séchez-le, puis réimprégnez-le d'huile pour filtre à air avant de le remonter.

Quelle bougie utiliser et comment la changer ?

Utilisez une bougie de type DJ-7Y ou RDJ-7Y. Pour la changer, déconnectez le fil haute tension, dévissez la bougie avec une clé à bougie, vérifiez l'écartement (0,5-0,6 mm) et revissez la neuve.

Comment régler le carburateur ?

Le réglage du carburateur doit être effectué par un professionnel. Si nécessaire, ajustez les vis de ralenti et de richesse en suivant les instructions de la notice. Un réglage incorrect peut endommager le moteur.

Que faire en cas de surchauffe du moteur ?

Arrêtez immédiatement l'appareil, laissez-le refroidir. Nettoyez les ailettes de refroidissement et le silencieux. Vérifiez que le mélange carburant est correct. Si le problème persiste, consultez un réparateur agréé.

Comment stocker le taille-haie en hiver ?

Videz le réservoir de carburant, faites tourner le moteur jusqu'à ce qu'il s'arrête pour purger le carburateur. Nettoyez l'appareil, retirez la bougie et versez quelques gouttes d'huile dans le cylindre, puis remontez la bougie. Rangez-le dans un endroit sec et à l'abri du gel.

Où trouver des pièces détachées pour le BP-250 ?

Les pièces détachées sont disponibles auprès des revendeurs agréés HOMELITE. Vous pouvez également commander en ligne en utilisant les numéros de pièce indiqués dans la notice.

Quels équipements de sécurité porter ?

Portez toujours des lunettes de protection, un casque antibruit, des gants résistants, des chaussures de sécurité et un pantalon anti-coupure. Ne jamais utiliser l'appareil sans protection.

Comment nettoyer le taille-haie après utilisation ?

Nettoyez les lames avec une brosse et de l'huile, retirez les résidus végétaux. Nettoyez le filtre à air et vérifiez l'état général. Stockez-le dans un endroit propre et sec.

MODE D'EMPLOI BP-250 HOMELITE

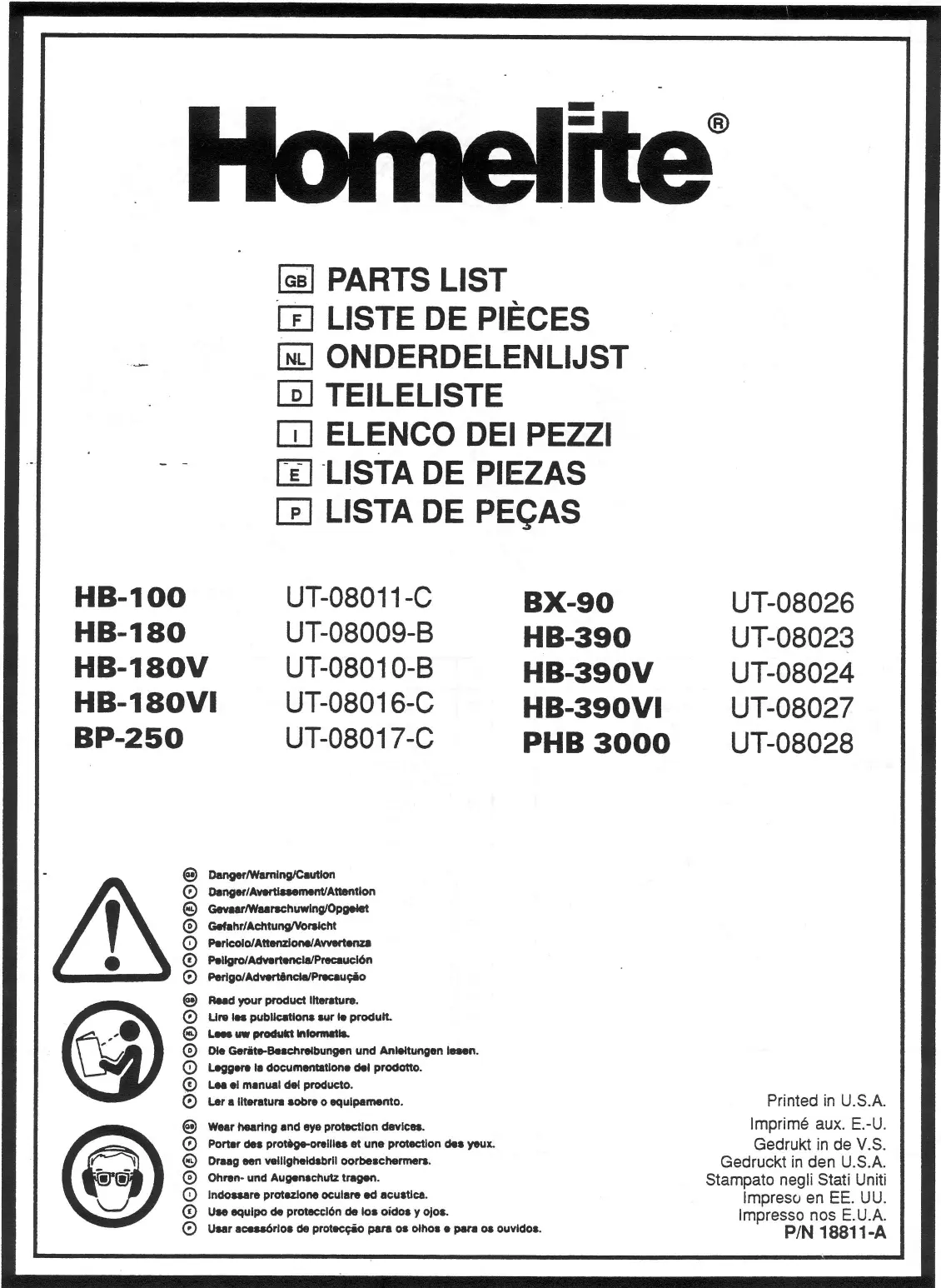

Homelite®

GB PARTS LIST
F LISTE DE PIECES
NL ONDERDELENLIJST
D TEILELISTE
ELENCO DEI PEZZI
E LISTA DE PIEZAS
P LISTA DE PEÇAS

HB-100

HB-180

HB-180V

HB-180VI

BP-250

UT-08011-C

UT-08009-B

UT-08010-B

UT-08016-C

UT-08017-C

BX-90

HB-390

HB-390V

HB-390VI

PHB 3000

UT-08026

UT-08023

UT-08024

UT-08027

UT-08028

Danger/Warning/Caution
Danger/Avertisement/Attention
Gevaar/Waarchuwing/Opgelet
Gefahr/Achtung/Vorsicht
Pericola/Attenzione/Avvertenza
Poligro/Advertencia/Precaución
Perigo/Advertência/Precação
Read your product literature.
Lire les publications sur le produit.
Lees uw produit Informatis.
Die Geräte-Beschreibungen und Anleitungen lessen.
Leggere la documentatione del prodotto.
Lea el manual del producto.
Ler a litteratura sobre o equipoamento.
Wear hearing and eye protection devices.
Porter des protège-oreilles et une protection des yeux.
Draag een veilgheidsbril oorbeschemers.
Ohren- und Augenschutz trag.
Indossare protezione oculare ed acustica.
Use equipo de proteccion de los oidos y ojos.
Usar acessosóres de proteção para os olhos e para os ouvidos.

Printed in U.S.A.

Imprimé aux. E.-U.

Gedrukt in de V.S.

Gedruckt in den U.S.A.

Stampato negli Stati Uniti

impreso en EE. UU.

Impresso nos E.U.A.

P/N 18811-A

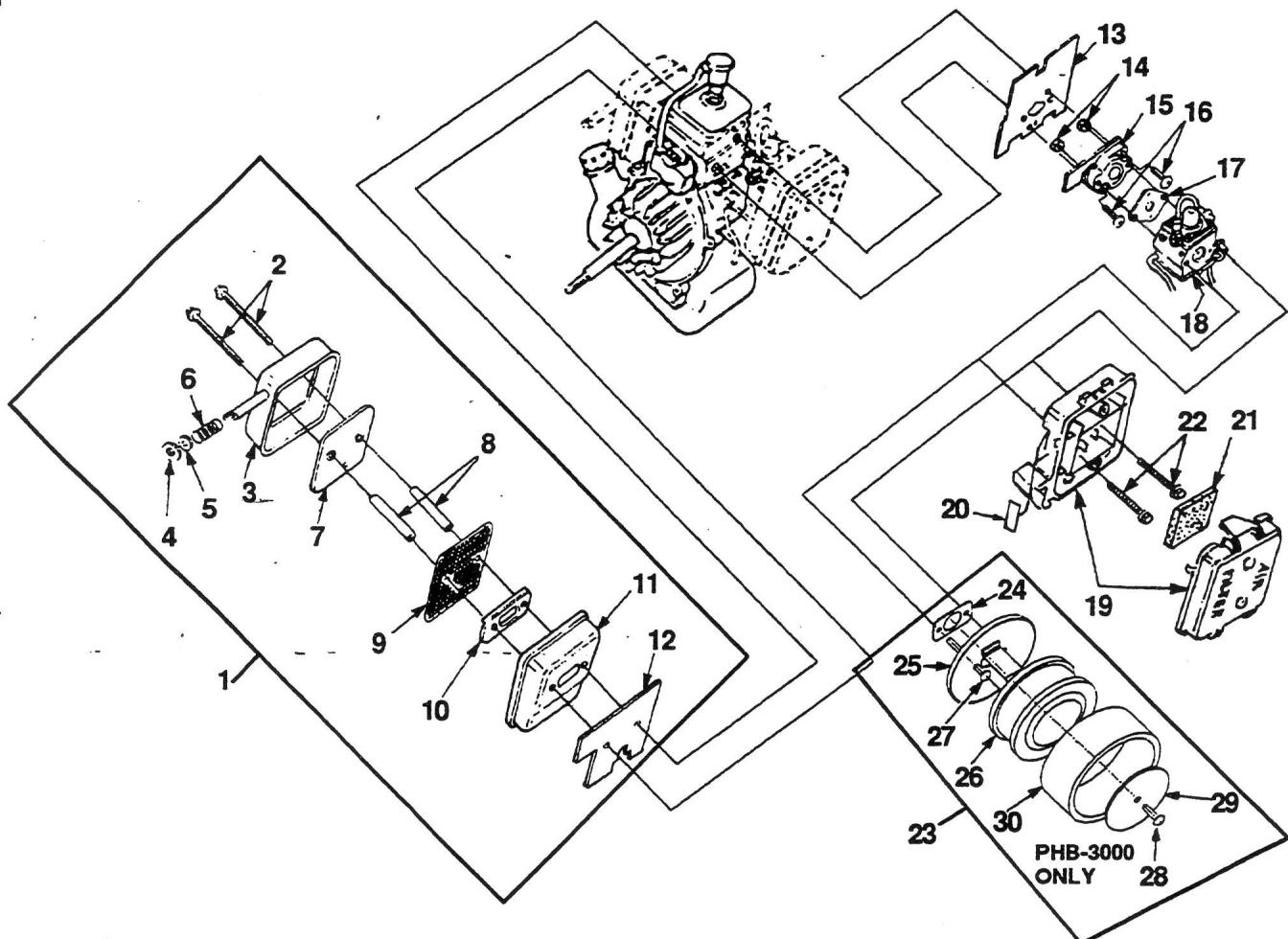

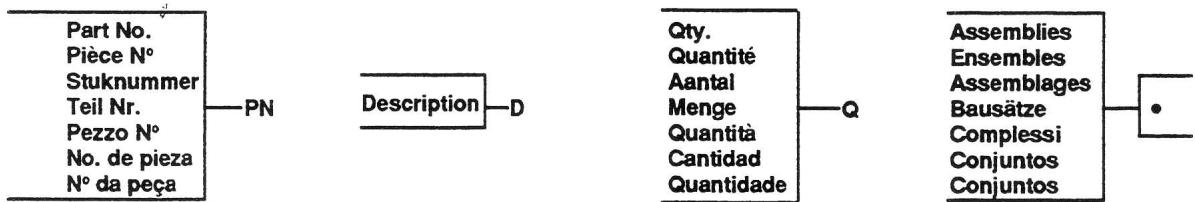

N	PN	D	Q
1	A-00401-A	MUFFLER-Complete	1
2	88060	SCREW-Sems Hex Hd(10-24 X 2 1/2")	2
3	A-00366	MUFFLER COVER	1
4	00381	WASHER-Insulating	1
5	84117	WASHER-Flat	1
6	00387	SPRING-Compression	1
7	00777	DEFLECTOR-Muffler	1
8	98860-A	SPACER-Muffler	2
9	00388-B	SCREEN-Spark Arrestor	1
10	98783	PLATE-Reinforcing	1
11	98781	BODY-Muffler	1
12	00394-A	GASKET-Muffler	1
13	00775-A	GASKET-Heat Dam	1
14	81208	NUT-Hex (10-24)	2
15	98768	HEAT DAM	1
16	82549-1	SCREW-Thread Form. (10-24 X 1")	2
17	98766-A	GASKET-Carburetor	1

N	PN	D	Q
18	A-00378-C	CARBURETOR (Walbro WT-212)	1
	A-00382-C	CARBURETOR (ZAMA C1U-H11D)	1
	A-01768	CARBURETOR (ZAMA C1U-H13) (BP-250)	1
	A-01769-A	CARBURETOR (WALBRO WT-19) (BP-250)	1
19	A-04449	AIR FILTER KIT	1
20	00331	DECAL-Choke	1
21	D-98760-A	AIR FILTER	1
22	04474	SCREW-Mach. Hex Hd. (10-24 X 2 1/4")	2
23	A-04610	AIR FILTER KIT (PHB-3000)	1
24	04325	GASKET-Carburetor	1
25	03890	PLATE-Filter	1
26	03847	AIR FILTER	1
27	88057	SCREW-Sems Hex Hd. (10-24 X 2")	2
28	82555-1	SCREW-Machine (10-24 X 3/4")	1
29	04145	WASHER-Filter	1
30	04307	PRE-FILTER	1

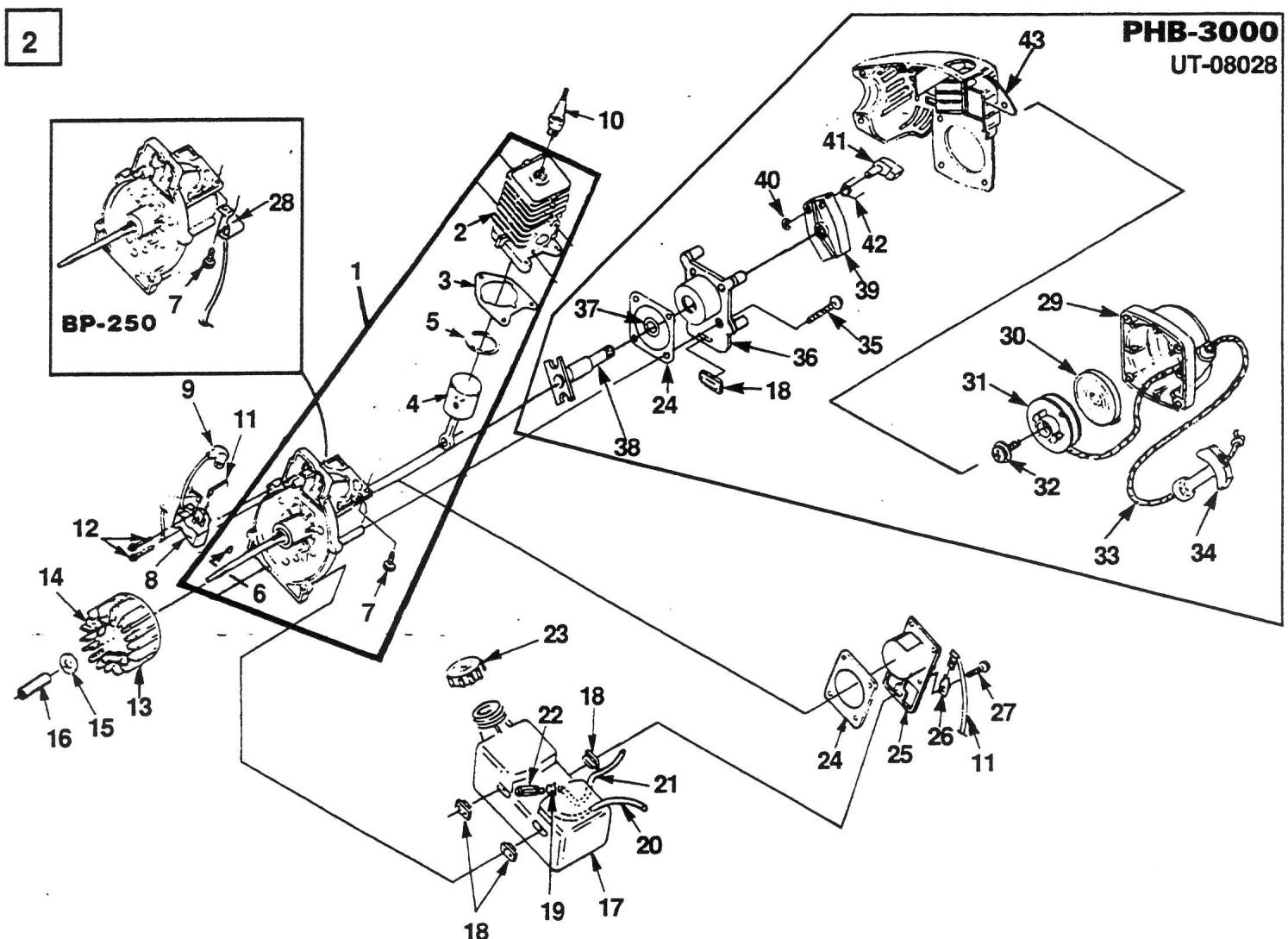

N	PN	D	Q
1	A-04398	SHORT BLOCK(BX-90, HB-100,HB-180, HB-180V, HB-180V)	1
2	A-03259	CYLINDER	1
3	04388	GASKET-Cylinder	1
4	A-04258	PISTON & ROD	1
5	96935	RING-Piston	1
6	69250	KEY-Woodruff	1
7	82568	SCREW-Mach. Pan Hd.(10-24 X 3/4")	3
1	A-01623-B	SHORT BLOCK(HB-390, HB-390V, HB-390VI, BP-250)	1
2	A-03280	CYLINDER	1
3	04388	GASKET-Cylinder	1
4	A-03599	PISTON & ROD	1
5	03179	RING-Piston	2
6	69250	KEY-Woodruff	1
7	82568	SCREW-Mach. Pan Hd.(10-24 X 3/4")	3
1	A-04453	SHORT BLOCK (PHB-3000)	1
2	02946-2	CYLINDER	1
3	03703-A	GASKET-Cylinder	1
4	A-03599	PISTON & ROD	1
5	03179	RING-Piston	2
6	69250	KEY-Woodruff	1
7	82569	SCREW-Thread Form.	3
8	A-04446	IGNITION KIT	1
9	A-03355	TERMINAL-Hi-Tension	1
10	96169-S	SPARK PLUG (DJ-7Y)	1
8	94711-CS	MODULE-Ignition(UT-08016-C & UT-08027)	1
9	A-03355	TERMINAL-Hi-Tension	1
10	79252	SPARK PLUG (RDJ-7Y)
11	A-03924	LEAD-Electrical w/Terminal	1
12	82540	SCREW-Thread Form (8-32 X 1")	2

N	PN	D	Q
13	A-04158	ROTOR & STARTER PAWLS	1
14	A-70285-E	STARTER PAWL	1
15	95479-A	WASHER-Flat	1
16	03566	SPACER-Fan	1
17	A-04447	FUEL TANK KIT	1
18	98782	BUMPER-Rubber	3
19	98268	CLAMP-Wire	1
20	94772-32	TUBING-Rubber (8")	1
21	01439-32	TUBING-Rubber (8")	1
22	49422	FILTER-Fuel	1
23	A-00982-A	FUEL CAP	1
24	98767-A	GASKET-Crankcase	1
25	98754-B	CRANKCASE COVER	1
26	02851	TAB-Male	1
27	82538	SCREW-Thread Form. (#10-24 X 3/4")	4
28	A-01767	CABLE BRACKET (BP-250)	1
	A-04069	STARTER ASSEMBLY (PHB-3000)	1
29	04069-01	HOUSING-Starter	1
30	04069-06	SPRING-Recoil	1
31	04069-05	PULLEY-Starter	1
32	04069-04	SCREW-Set	1
33	04069-03	ROPE-Starter	1
34	04069-02	GRIP-Starter	1
35	82538	SCREW-Thread Form. (10-24 X 3/4")	4
36	A-04017-1	CRANKCASE COVER	1
37	04589	SPACER	1
38	04016-2	SHAFT-Starter	1
39	04018-01	CUP-Starter	1
40	04018-04	RING-Retaining	1
41	04018-02	PAWL-Startar	1
42	04018-03	SPRING-Starter	1
43	04439	COWLING (PHB-3000)	1

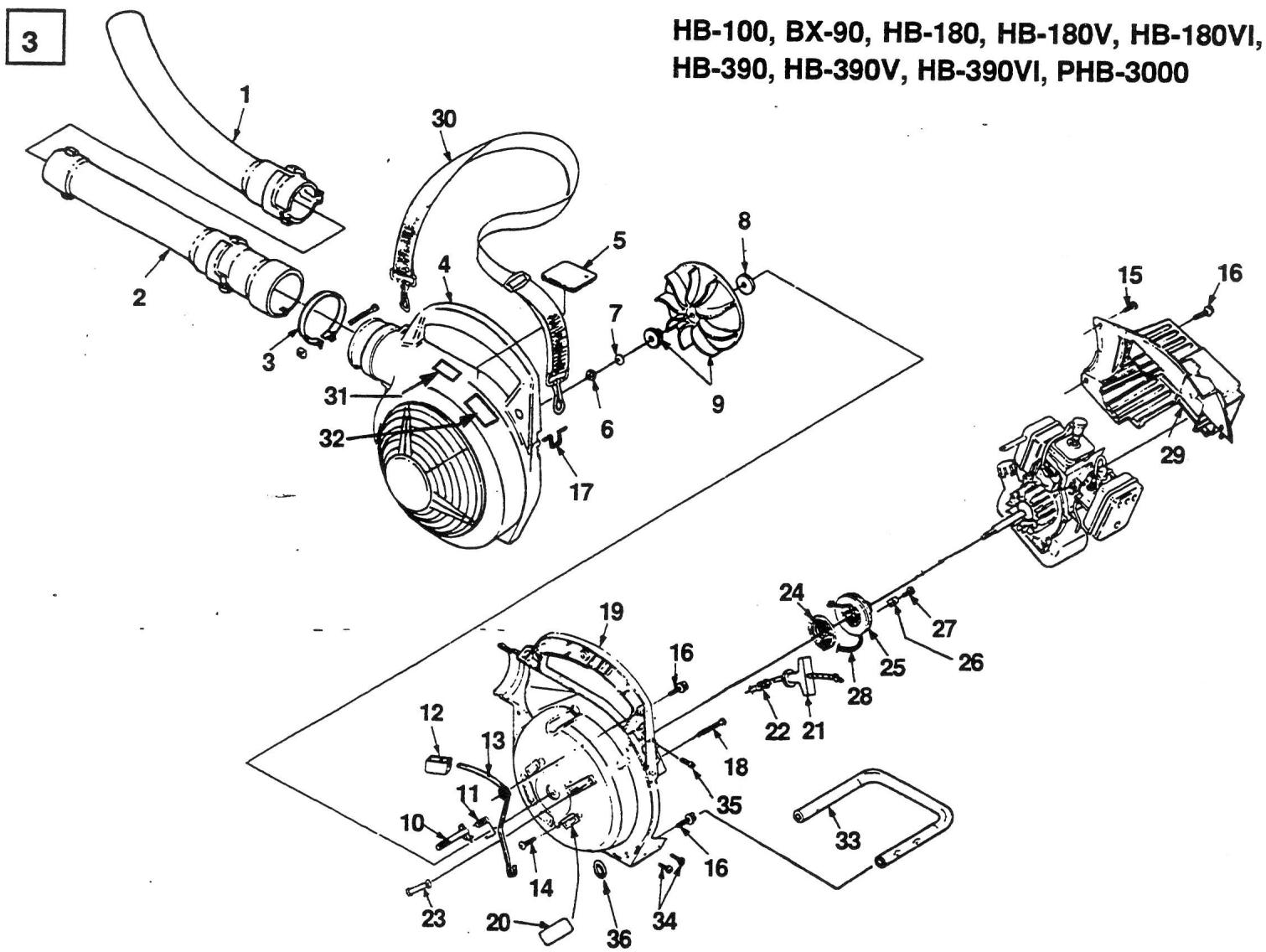

N	PN	D	Q
1	02899	NOZZLE-Sweeper (BX-90, HB-100)	1
2	02898	TUBE-Upper (BX-90, HB-100)	1
3	00433-A	CLAMP w/Fasteners	1
4	A-02572	HOUSING-Volute (Outer) (BX-90, HB-100)	1
4	00316-C	HOUSING-Volute (Outer) (HB-180, HB-180V, HB-390, HB-390V)	1
5	00375-C	DECAL-Warning	1
6	81124-A	NUT-Hex (3/8-24)	1
7	03163	WASHER-Bellville (3/8")	1
8	03165	WASHER-Flat	2
9	A-00503	BLOWER FAN KIT	1
10	00368-A	LATCH-Throttle	1
11	00370	SPRING-Throttle Latch	1
12	00367	TRIGGER-Throttle	1
13	00369-A	LEVER-Throttle	1
14	82538	SCREW-Thread Form. (10-24 X 3/4")	1
15	82376	SCREW-Thread Form. (#8 X 1/2")	3
16	82563	SCREW-Thread Form. (#10 X 3/4")	6
17	00398	LOOP-Wire	1
18	JA-41690-3	SCREW-Thread Form. (#10 X 1 5/8")	1
19	A-00814-E	HOUSING-Volute (Inner) (PHB-3000)	1
20	A-00813-B	KIT-Sealing	1
19	A-00385-C	VOLUTE HOUSING & STARTER	1
20	A-00813-B	KIT-Sealing	1

N	PN	D	Q
21	02264	GRIP-Server	1
22	96981-1A	BUSHING-Server	1
23	00364-B	BUSHING-Server Rope	1
24	A-98773	SPRING & CONTAINER	1
25	98770	PULLEY-Server	1
26	98791	BRACKET-Retaining	1
27	82541	SCREW-Thread Form. (#10 X 1/2")	1
28	97899-01	ROPE-Server	1
29	00321	SHROUD	1
	00321-1	SHROUD-Flocked(UT-08016-C & UT-08027)	1
30	DA-98138-A	STRAP-Shoulder	1
31	02916-A	DECAL-Warning (HB-180, HB-180V, HB-390, HB-390V)	1
32	03548	DECAL-Throttle (HB-180, HB-180V, HB-390, HB-390V)	1
33	00393	HANDLE-Lower (HB-180, HB-180V, HB-390, HB-390V)	1
34	82348-A	SCREW-Tap Pan Hd. (#8 X 1/2")(HB-180, HB-180V, HB-390, HB-390V)	2
35	82146	SCREW-Fil. Hd. (8-32 X 5/8")	1
36	01283	"O" RING (PHB-3000)	2

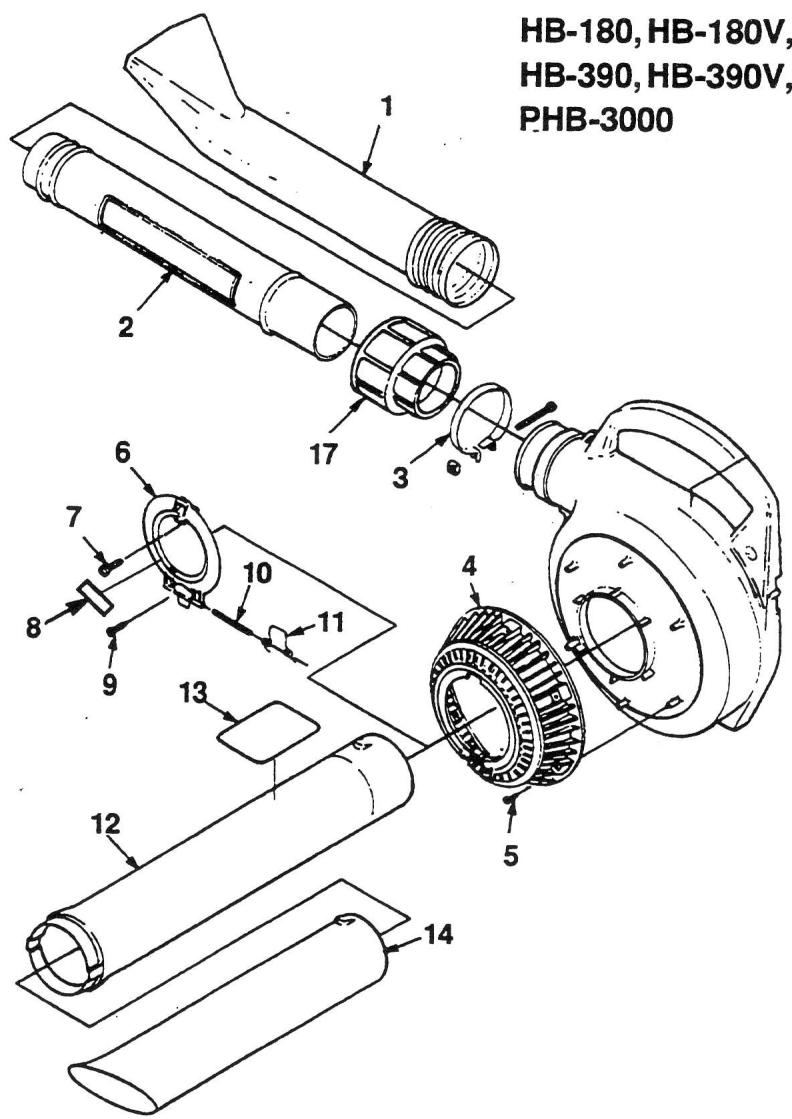

HB-180, HB-180V, HB-180VI, HB-390, HB-390V, HB-390VI, PHB-3000

N	PN	D	Q
1	00373	NOZZLE-Sweeper	1
2	A-00399	TUBE w/Decals	1
3	00433-A	CLAMP w/Fasteners	1
4	00320	GRILLE-Blower-Vac	1
5	82528	SCREW-Thread Form. (#6 X 3/4")	6
6	A-02573-A	COVER-Access	1
7	82312	SCREW-Thread Rolling (#10 X 5/8")	1
8	03555	DECAL-Safety (UT-08016-C)	1
9	82376	SCREW-Thread Form. (#8 X 1/2")	4
10	00384	PIN-Cover Hinge	1
11	00371	SPRING-Access Cover	1
12	A-01306-A	TUBE w/Decals (HB-390V)	1
13	01332-A	DECAL-Danger	1
12	00363-A	TUBE-Inner	1
14	00363-1A	TUBE-Outer	1

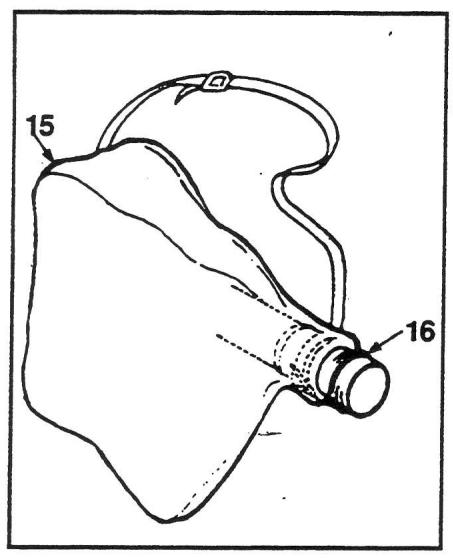

15	A-02900-A	BAG-Leaf	1
		(HB-180V, HB-390V, PHB-3000)
16	00908-A	TUBE	1
17	00909	RETainer	1

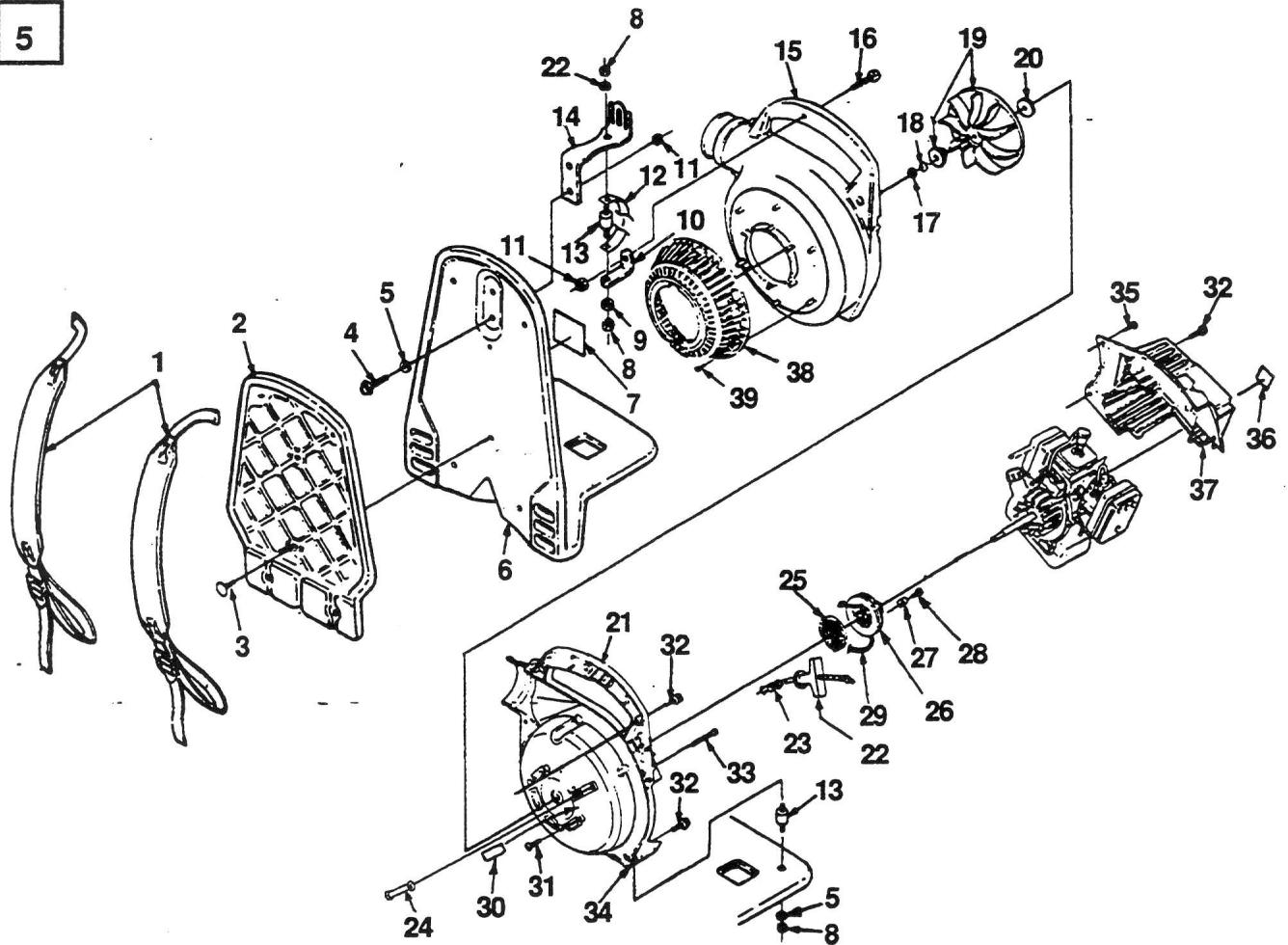

N	PN	D	Q
1	01776	HARNESS-Shoulder	2
2	02023	PAD-Foam	1
3	01783	CLIP-Push	6
4	63407	SCREW-Hex Hd. (1/4-20 X 3/4")	2
5	84006	WASHER-Flat (1/4")	2
6	01763	FRAME-Blower	1
7	01781-A	DECAL-Warning	1
8	81267	NUT-Hex (1/4-20)	4
9	83061	WASHER-Lock	2
10	01765	BRACKET-Isolator	1
11	81204	NUT-Locking Hex	2
12	02541	SAFETY STRAP	1
13	01770-A	ISOLATOR-Vibration	3
14	01764	BRACKET-Frame	1
15	00316-2A	HOUSING-Volute (Outer)	1
16	82554	SCREW (1/4-20 X 1 1/4")	1
17	81124-A	NUT-Jam (3/8-24)	1
18	03163	WASHER-Belleville (3/8")	1
19	A-00503	BLOWER FAN KIT	1
20	03165	WASHER-Flat	2
21	A-00385-C	HOUSING-Volute (Inner)	1
22	02264	GRIP-Starting	1
23	96981-1A	BUSHING-Starting	1
24	00364-B	BUSHING-Starting Rope	1
25	A-98773	SPRING & CONTAINER	1
26	98770	PULLEY-Starting	1
27	98791	BRACKET-Retaining	1
28	82541	SCREW-Thread Form. (#10 X 1/2")	1
29	97899-01	ROPE-Starting (46")	1
30	A-00813-B	KIT-Sealing	1
31	82538	SCREW-Thread Form. (10-24 X 3/4")	4
32	82563	SCREW-Thread Form. (10-14 X 3/4")	5
33	JA-41690-3	SCREW-Thread Form. (#10 X 1 5/8")	1
34	81208	NUT-Hex (10-24)	2
35	82376	SCREW-Thread Form. (#8 X 1/2")	3
36	00331	DECAL-Choke-Run	1
37	00321	SHROUD	1
38	00320	GRILLE- Blower Vac	1
39	82528	SCREW- Thd. Forming (#6 x 3/8")	6

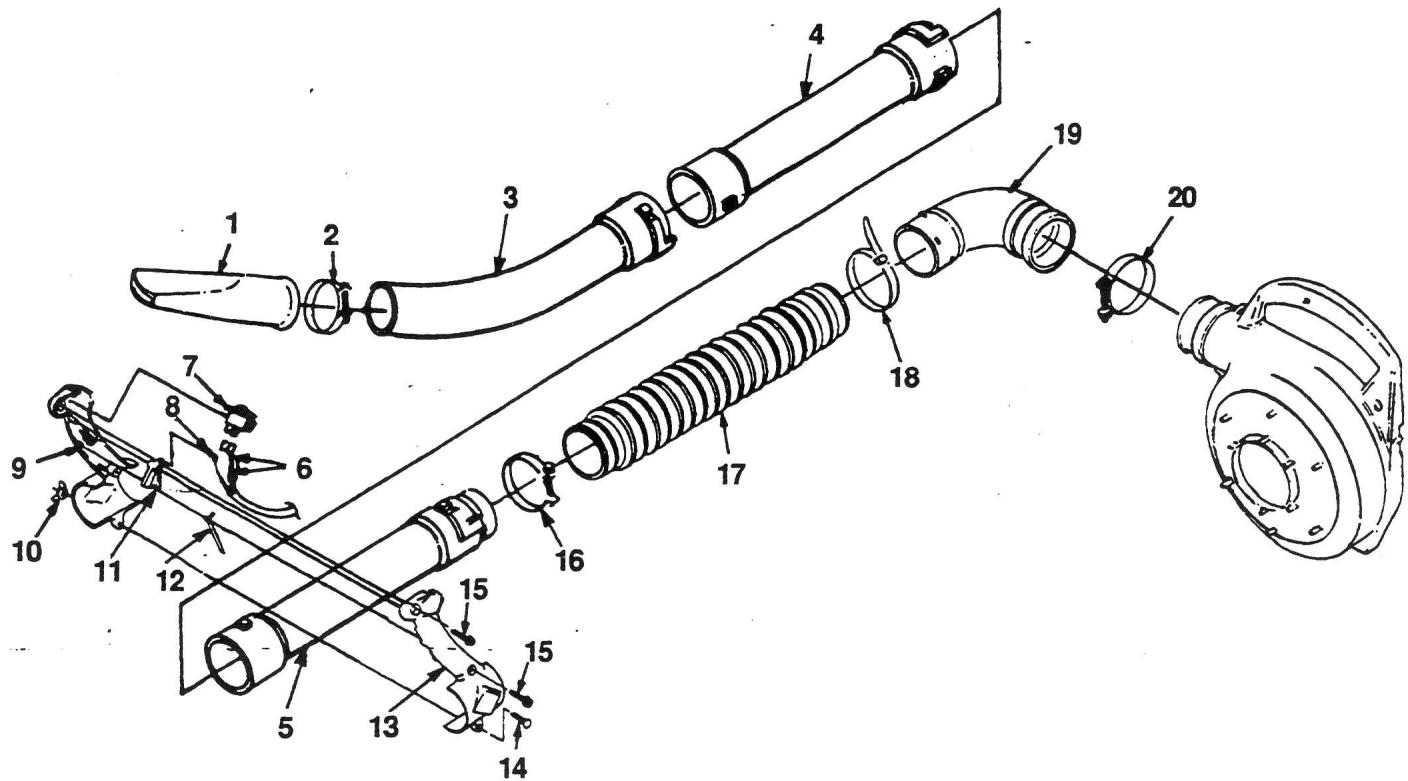

N	PN	D	Q
1	96329-B	NOZZLE-Sweeper	1
2	00433-3	CLAMP (#83)	1
	A-03036	BLOWER TUBE KIT	1
3	02899	TUBE-Elbow	1
4	02898-2	TUBE-Straight	1
5	02898-1	TUBE-Upper	1
6	A-03924	ELECTRICAL LEAD w/Terminal	1
7	02497	SWITCH	1
8	01775	CABLE-Throttle	1
9	03922	HANDLE-Control (Right)	1
10	81281	NUT-Wing (10-24)	1
11	94452-B	TRIGGER	1
12	95906-A	LATCH-Trigger	1
13	03923	HANDLE-Control (Left)	1
14	82375	BOLT-Rib Neck, Rnd. Hd. (10-24 X 7/8")	1
15	82563	SCREW-Thread Form. (10-14 X 3/4")	2
16	00433-1	CLAMP (#87)	1
17	01772	BELLOWS-Plastic	1
18	JA-37548-7	CABLE-Tie	1
19	01771	ELBOW-Curved	1
20	00433-5	CLAMP (#105)	1

ACCESSIONS

ACCESSIONS

TOEBEHOREN

ZUBEHÖR

ACCESSORI

ACCESORIOS

ACESSORIOS

A-04619

A-02514-A

AIR FILTER KIT

GUTTER MAINTENANCE KIT

(HB100, HB180, HB180V, HB180VI, BP250, HB390, HB390V, HB390VI)

HB-100, BX-90, HB-180, HB-180V, HB-180VI, HB-390, HB-390V, HB-390VI, PHB-3000

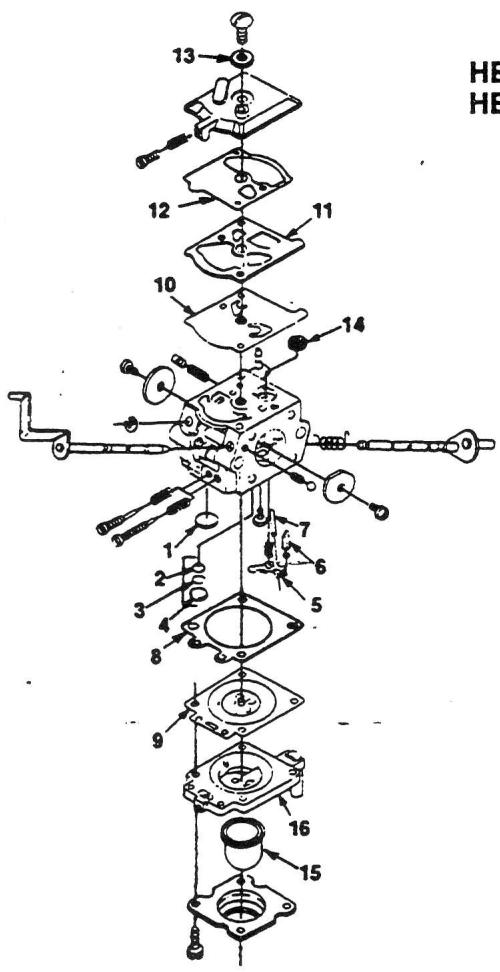

WALBRO

WT-212

A-00378-C

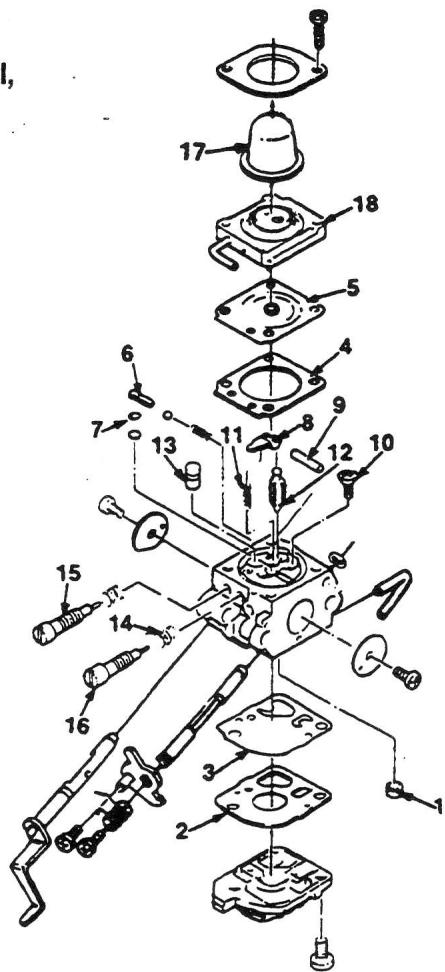

ZAMA

C1U-H11D

A-00382-C

BP-250

WALBRO

WT-199

A-01769-A

ZAMA

C1U-H13

A-01768

GASKET/Disphragm Kit-A-00285-A (8-13)
Jeu joint/diaphragme
Pakking/membraan set
Dichtung/membrane - Satz
Kit diaframma/guarnizione
Conjunto junta/diafragma
Jogo de junias vedantes/diafragmas

_0 Primer Bulb - 01201 (15)
Bouton d'amorce
Voorinspultpomp
Vorpumpes
Cicchetto
Bulbocebdor
Bolhds unidade de escorrvasgem

Repair Kit-A-03920 (1-14)
Repair Kit-A-03921 (1-14) (BP-250)
Jeu de Réparation
Reparatieset
Reparaturatz
Kit per Riparazioni
Juego de Reparacion
Jogo de Reparação

Primer Base-A-01198-A (16)
Base d'amorcege
Voorinspult - sukkel
Vorpumpen- Socket
1 Base del cicchetto
E Base de cebador
Base da unidade de escovagem

GASKET/Diaphragm Kit-A-03980 (2-5)
Jeu joint/diaphragme
NL Pakking/membraan set
Dichtung/membrane - Satz
Kit diatramma/guarnizione
Conjunto junta/diafragma
Jogo de juntas vedentes/diatragmas

Primer Bulb - A-01195-A (17)
Bouton d'amorcege
Voorinspultpomp
Vorpumpe
Cicchetto
E Bulbo cabador
Boiha da unidade de escovagem

Repair Kit - A-03979 (1-16)
© Jeu de Réparation
Reparatieset
Reperatursatz
① Kit per Riparazioni
Juego de Reparacion
Jogo de Reparação

Primer Base-A-02846 (18)
心 Base d'amorcege
Voorinapuit - Sokkel
Vorpumpen- Socket
Base del cicchetto
E Base decebador
Base de unidade de escurvagem

CUSTOMER ASSISTANCE

FOR THE LOCATION OF YOUR NEAREST HOMELITE SERVICING DEALER IN THE UNITED STATES, PUERTO RICO, AND THE VIRGIN ISLANDS.

CALL: 1-800-242-4672

NOTE: DEALER INFORMATION, TECHNICAL ADVICE AND PRODUCT INFORMATION CAN BE OBTAINED AT THIS NUMBER.

HEADQUARTERS

HOMELITE P.O. BOX 7047 CHARLOTTE, N.C.

OVERSEAS OFFICES

NETHERLANDS

HOMELITE (HDQS.-EUROPE, AFRICA and MIDDLE EAST) Haverstraat 24 2153 GB Nieuw Vennep The Netherlands

FRANCE

HOMELITE B.P.7011 Energie-Pontoise Cedex France

AUSTRALIA

HOMELITE
HEADQUARTERS
94 Rushdale Street
Knoxfield, Victoria 3180
Australia

Homelite®

A Division of Deere & Company

CANADIAN OFFICES

HOMELITE

CANADA
1850 55th Avenue
Lachine, Quebec, Canada
HBT 3J5

UNIT 212-214,590 Ebury Place New Westminster,B.C. V3M 6K7
