Type de produit	Vélo de dirt (dirt jump)
Marque	GIANT
Modèle	STP 1
Cadre	GIANT STP AluxX Aluminium
Fourche	Marzocchi DJ2, axe 20mm, débattement 100mm
Boîtier de pédalier	TRUVATIV Howitzer
Pédalier	TRUVATIV Howitzer 36 dents
Pédales	Aluminium plates
Chaîne	SHIMANO HG40
Jeu de direction	1-1/8"
Cintre	GIANT Connect SL, relevé, Ø31.8
Potence	GIANT FR
Tige de selle	GIANT Pivotal 330mm, Ø30.9
Selle	GIANT Pivotal
Dérailleur arrière	SRAM X5
Sélecteurs de vitesses	SRAM X4 Trigger
Freins	HAYES MX4, disques 160mm
Leviers de freins	TEKTRO
Cassette	SRAM PG850, 8 vitesses, 11-28
Jantes	WTB Dual Duty FR
Moyeux	Av. GIANT Tracker axe20mm / Ar. FORMULA
Pneus	MAXXIS Holy Roller 26x2.4
Extras	Guide chaîne
Tailles disponibles	M/13.5" (S/16"), L/14.5" (M/17", L/17.5")
Poids approximatif	Environ 13-14 kg

FOIRE AUX QUESTIONS - STP 1 GIANT

Quelle est la pression des pneus recommandée pour le GIANT STP 1 ?

Pour les pneus MAXXIS Holy Roller 26x2.4, il est conseillé de gonfler entre 2,5 et 3,5 bars pour le dirt jump. Ajustez en fonction du terrain et de votre poids.

Comment ajuster la hauteur de selle sur le STP 1 ?

Desserrez le collier de selle, réglez la tige de selle GIANT Pivotal à la hauteur souhaitée, puis resserrez fermement. Veillez à ne pas dépasser la marque d'insertion minimale.

Quelle huile utiliser pour la chaîne ?

Utilisez une huile spécifique pour chaîne de vélo, de préférence synthétique. Appliquez une goutte sur chaque rouleau, puis essuyez l'excès.

Comment entretenir les freins HAYES MX4 ?

Les freins à disque nécessitent peu d'entretien. Vérifiez régulièrement l'usure des plaquettes et des disques. Purgez le système si la course du levier devient excessive.

Quel est le débattement de la fourche ?

La fourche Marzocchi DJ2 offre 100 mm de débattement, idéal pour absorber les chocs en dirt jump.

Comment régler la précontrainte de la fourche ?

Utilisez la molette de précontrainte située en haut de la fourche. Tournez dans le sens horaire pour augmenter la dureté, antihoraire pour assouplir. Adaptez à votre poids et au style de riding.

Quels outils sont nécessaires pour l'assemblage initial ?

Pour assembler le STP 1, vous aurez besoin de : clés Allen (4, 5, 6 mm), clé à pédales, clé à cône, et une pompe. Reportez-vous au manuel pour les étapes détaillées.

Comment nettoyer le cadre en aluminium ?

Utilisez un chiffon doux, de l'eau tiède et un détergent doux. Évitez les nettoyeurs haute pression qui pourraient endommager les roulements. Séchez soigneusement après lavage.

Puis-je changer les pneus pour du 27.5 pouces ?

Non, le cadre et la fourche du STP 1 sont conçus pour des roues de 26 pouces. Le montage de roues 27.5 n'est pas compatible.

Où trouver des pièces de rechange pour le STP 1 ?

Contactez un revendeur GIANT agréé ou consultez le site GIANT. Des pièces comme les patins de frein, la chaîne, ou les pneus sont disponibles. Utilisez les références indiquées dans la notice.

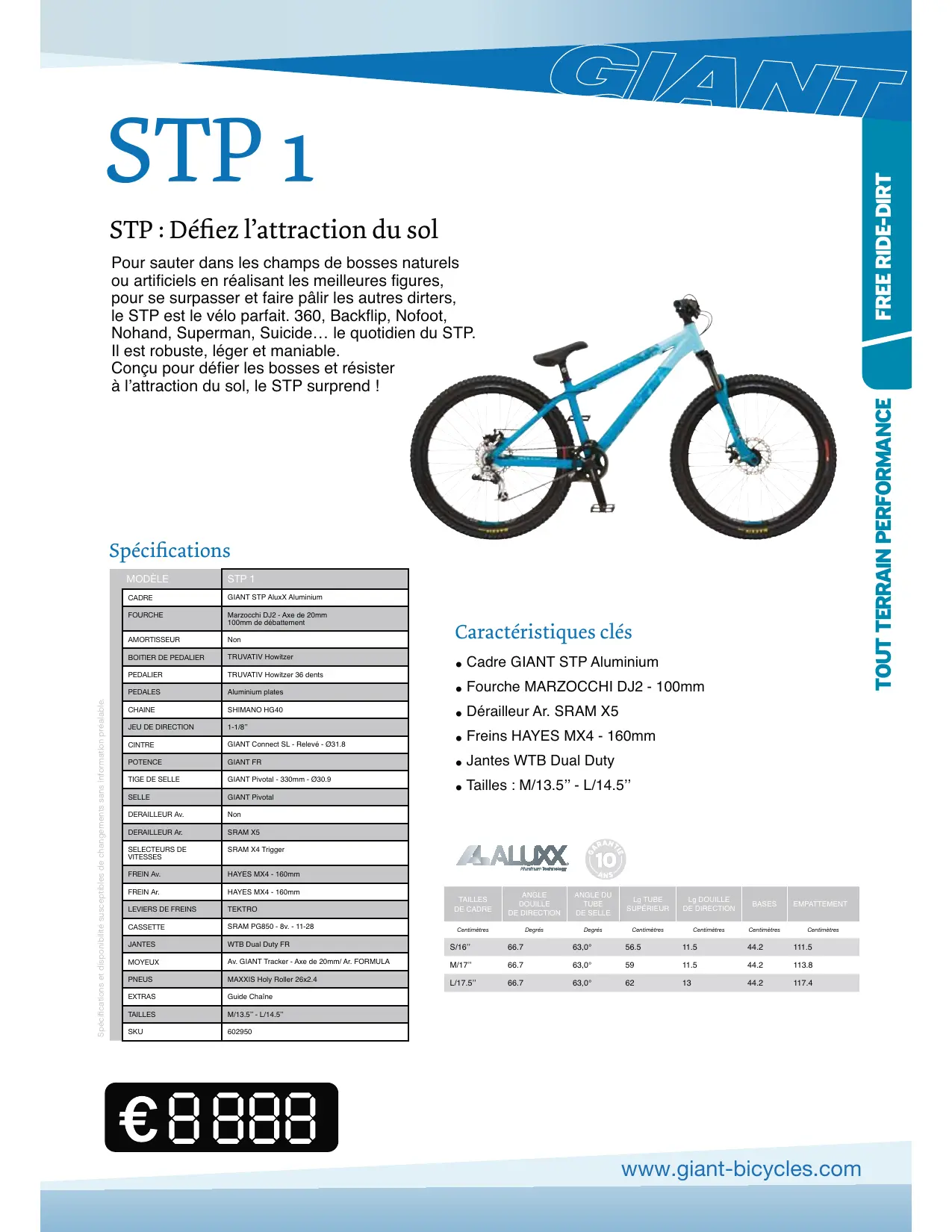

MODE D'EMPLOI STP 1 GIANT

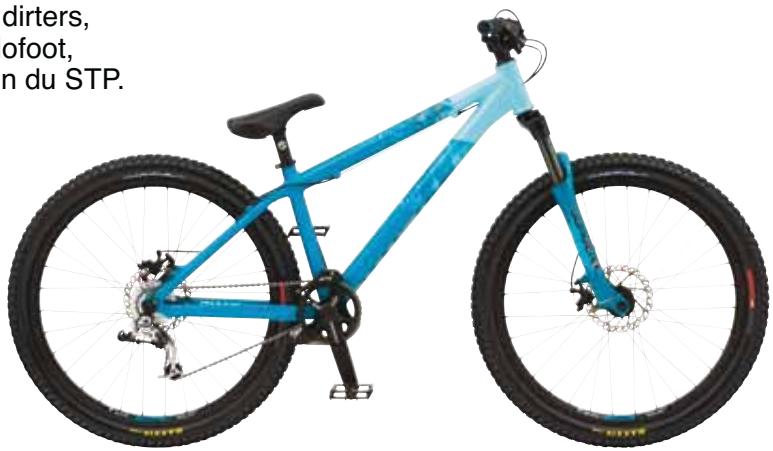

STP : Défiez l'attraction du sol

Pour sauter dans les champs de bosses naturels ou artificiels en réalisant les meilleures figures, pour se surpasser et faire pâlir les autres dirters, le STP est le vélo parfait. 360, Backflip, Nofoot, Nohand, Superman, Suicide... le quotidien du STP. Il est robuste, léger et maniable.

Conçu pour défier les bosses et résister à l'attraction du sol, le STP surprend !

Spécifications

MODÈLE	STP 1
CADRE	GIANT STP AluxX Aluminium
FOURCHE	Marzocchi DJ2 - Axe de 20mm100mm de débattement
AMORTISSEUR	Non
BOITIER DE PEDALIER	TRUVATIV Howitzer
PEDALIER	TRUVATIV Howitzer 36 dents
PEDALES	Aluminium plates
CHAINE	SHIMANO HG40
JEU DE DIRECTION	1-1/8"
CINTRE	GIANT Connect SL - Relevé - ∅31.8
POTENCE	GIANT FR
TIGE DE SELLE	GIANT Pivotal - 330mm - ∅30.9
SELLE	GIANT Pivotal
DERAILLEUR Av.	Non
DERAILLEUR Ar.	SRAM X5
SELECTEURS DEVITESSES	SRAM X4 Trigger
FREIN Av.	HAYES MX4 - 160mm
FREIN Ar.	HAYES MX4 - 160mm
LEVIERS DE FREINS	TEKTRO
CASSETTE	SRAM PG850 - 8v. - 11-28
JANTES	WTB Dual Duty FR
MOYEUX	Av. GIANT Tracker - Axe de 20mm/ Ar. FORMULA
PNEUS	MAXXIS Holy Roller 26x2.4
EXTRAS	Guide Chaîne
TAILLES	M/13.5" - L/14.5"
SKU	602950

Caractéristiques clés

• Cadre GIANT STP Aluminium
• Fourche MARZOCCHI DJ2 - 100mm
• Dérailleur Ar. SRAM X5
• Freins HAYES MX4 - 160mm
• Jantes WTB Dual Duty
- Tailles : M/13.5" - L/14.5"

TAILLES DE CADRE	ANGLE DOUILLE DE DIRECTION	ANGLE DU TUBE DE SELLE	Lg TUBE SUPERIEUR	Lg DOUILLE DE DIRECTION	BASES	EMPATTEMENT
Centimètres	Degrés	Degrés	Centimètres	Centimètres	Centimètres	Centimètres
S/16"	66.7	63,0°	56.5	11.5	44.2	111.5
M/17"	66.7	63,0°	59	11.5	44.2	113.8
L/17.5"	66.7	63,0°	62	13	44.2	117.4
