RINCON - Vélo GIANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	VTT loisir
Marque	GIANT
Modèle	RINCON
Cadre	GIANT RINCON Aluminium AluxX - Fluid Form
Fourche	SUNTOUR XCT V2, 80 mm de débattement
Amortisseur arrière	Non
Nombre de vitesses	24 (3x8)
Dérailleur avant	SHIMANO Tourney
Dérailleur arrière	SHIMANO Acera
Sélecteurs de vitesses	SHIMANO EZ Fire, 24 vitesses
Freins	TEKTRO V-Brake
Leviers de freins	SHIMANO
Cassette	SHIMANO HG30, 8 vitesses, 11-32 dents
Pédalier	SHIMANO M151
Jeu de direction	1-1/8"
Cintre	GIANT Acier, relevé
Potence	GIANT Aluminium
Tige de selle	GIANT Aluminium
Selle	GIANT Sport Trail
Jantes	CR18 double paroi
Moyeux	FORMULA Aluminium
Pneus	KENDA Kinetics 26x2,1
Tailles disponibles	XS/14", S/17", M/19", L/21", XL/23"
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon humide, lubrifier la chaîne et les câbles après chaque sortie humide
Sécurité	Vérifier l'état des freins et des pneus avant chaque sortie, porter un casque
Pièces détachées et réparabilité	Pièces disponibles chez les revendeurs GIANT et en ligne

FOIRE AUX QUESTIONS - RINCON GIANT

Comment choisir la taille de cadre appropriée pour le GIANT RINCON ?

La taille de cadre dépend de votre taille et de votre entrejambe. Reportez-vous au tableau des géométries : pour une taille d'entrejambe de 66-71 cm, choisissez XS/14" ; 71-76 cm → S/17" ; 76-81 cm → M/19" ; 81-86 cm → L/21" ; 86-91 cm → XL/23". Testez toujours le vélo en magasin pour un confort optimal.

Quelle pression de pneus recommandez-vous pour le GIANT RINCON ?

La pression recommandée est indiquée sur le flanc du pneu (généralement 2,5 à 4,5 bars). Pour un usage loisir sur terrain varié, commencez à 2,5 bars à l'avant et 3 bars à l'arrière, puis ajustez selon votre poids et le terrain.

Comment régler la hauteur de selle sur le GIANT RINCON ?

Desserrez le collier de selle, ajustez la tige de selle à la hauteur où votre jambe est presque tendue lorsque la pédale est en bas (talon sur la pédale). Relevez la tige de selle d'environ 2 cm pour une position optimale. Serrez le collier au couple recommandé (5-6 Nm).

Comment entretenir la chaîne du GIANT RINCON ?

Nettoyez la chaîne régulièrement avec un dégraissant adapté et une brosse. Séchez-la puis appliquez une goutte de lubrifiant sur chaque rouleau. Essuyez l'excédent. Effectuez cette opération tous les 200 km ou après une sortie sous la pluie.

Que faire si les freins V-Brake sont bruyants ?

Les bruits peuvent provenir de patins usés, encrassés ou mal alignés. Nettoyez les jantes avec un chiffon humide, vérifiez l'usure des patins (remplacer si <1 mm de gomme) et réalignez les patins pour qu'ils touchent la jante bien à plat. Si le bruit persiste, tossez légèrement les patins avec du papier de verre fin.

Comment ajuster le dérailleur avant du GIANT RINCON ?

Le dérailleur avant se règle via les vis de butée H et L, et la tension du câble. Placez la chaîne sur le plus grand plateau à l'avant et le plus petit pignon à l'arrière. La vis L limite le déplacement vers le cadre, la vis H vers l'extérieur. Le câble doit être tendu sans jeu. En cas de difficulté, consultez un mécanicien vélo.

Puis-je installer un porte-bagages sur le GIANT RINCON ?

Oui, le cadre est compatible avec un porte-bagages arrière standard (œillets sur les bases). Respectez la charge maximale indiquée (généralement 25 kg). Pour un porte-bagages avant, vérifiez la présence d'œillets sur la fourche (non spécifié, à confirmer).

Comment lubrifier la fourche Suntour XCT du GIANT RINCON ?

La fourche ne nécessite pas de lubrification régulière. Nettoyez les plongeurs avec un chiffon après chaque sortie boueuse. Tous les 50 heures d'utilisation, démontez les joints spi et appliquez une fine couche de graisse silicone sur les plongeurs. Refermez soigneusement.

Quels outils sont nécessaires pour l'entretien de base du GIANT RINCON ?

Un jeu de clés Allen (4, 5, 6 mm), un dérive-chaîne, un tournevis cruciforme, une pompe à vélo, un dégraissant, de la graisse, et un lubrifiant pour chaîne. Pour les freins, une clé de 10 mm peut être nécessaire.

Où trouver des pièces détachées pour le GIANT RINCON ?

Les pièces détachées sont disponibles chez les revendeurs agréés GIANT, dans les magasins de cycles spécialisés, ou en ligne sur le site officiel GIANT (www.giant-bicycles.com). Utilisez le numéro SKU (602060 ou 602061) pour identifier votre modèle.

MODE D'EMPLOI RINCON GIANT

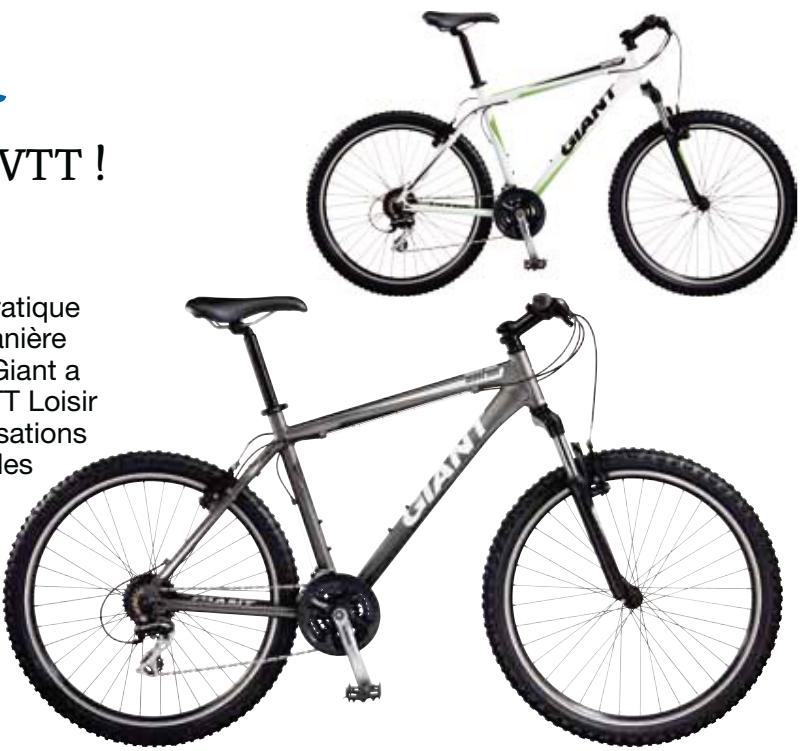

VTT Loisir : Découvrez le VTT !

Le VTT est un sport accessible à tous et incroyablement plaisant à pratiquer.

Se balader, faire du sport, débuter la pratique du VTT, en famille, entre amis ou de manière individuelle... pour toutes ces raisons Giant a développé une gamme complète de VTT Loisir qui vous permettra de toucher aux sensations de liberté et d'évasion. Plusieurs modèles existent en vue de satisfaire vos besoins particuliers et individuels.

Spécifications

MODÈLE	RINCON
CADRE	GIANT RINCON Aluminium AluxX - Fluid FormTM
FOURCHE	SUNTOUR XCT V2 - 80mm de débattement
AMORTISSEUR	Non
BOITIER DE PEDALIER	SHIMANO UN26
PEDALIER	SHIMANO M151
PEDALES	VP Plates
CHAINE	KMC Z51
JEU DE DIRECTION	1-1/8"
CINTRE	GIANT Acier - Relevé
POTENCE	GIANT Aluminium
TIGE DE SELLE	GIANT Aluminium
SELLE	GIANT Sport Trail
DERAILLEUR Av.	SHIMANO Tourney
DERAILLEUR Ar.	SHIMANO Acera
SELECTEURS DE VITESSES	SHIMANO EZ Fire - 24v.
FREIN Av.	TEKTRO V-Brake
FREIN Ar.	TEKTRO V-Brake
LEVIERS DE FREINS	SHIMANO
CASSETTE	SHIMANO HG30 - 8v. - 11x32
JANTES	CR18 Double paroi
MOYEUX	FORMULA Aluminium
PNEUS	KENDA Kinetics 26x2,1
EXTRAS	-
TAILLES	XS/14" - S/17" - M/19" - L/21" - XL/23"
SKU	602060 - 602061

Caractéristiques clés

• VTT loisir
• Cadre Aluminium léger et robuste
- Fourche de 80mm pour une absorption efficace des chocs
- 24 vitesses pour une variation de rythme et de terrain
- Sécurité et qualité de freinage
- Jantes double paroi pour une plus grande robustesse des roues
- Tailles : XS/14" - S/17" - M/19" - L/21" - XL/23"

Aluminum Technology

TAILLES DE CADRE	ANGLE DOUILLE DE DIRECTION	ANGLE DU TUBE DE SELLE	Lg TUBE SUPERIEUR	Lg DOUILLE DE DIRECTION	BASES	EMPATTEMENT
Centimètres	Degrés	Degrés	Centimètres	Centimètres	Centimètres	Centimètres
XS/14”	70,5°	74,0°	53	12	42,5	100,7
S/17”	70,5°	73,0°	56,5	12	42,5	104,1
M/19”	70,5°	73,0°	58	13	42,5	105,6
L/21”	70,5°	73,0°	59	14,5	42,5	107,1
XL/23”	70,5°	73,0°	60,5	18,5	42,5	108,6
