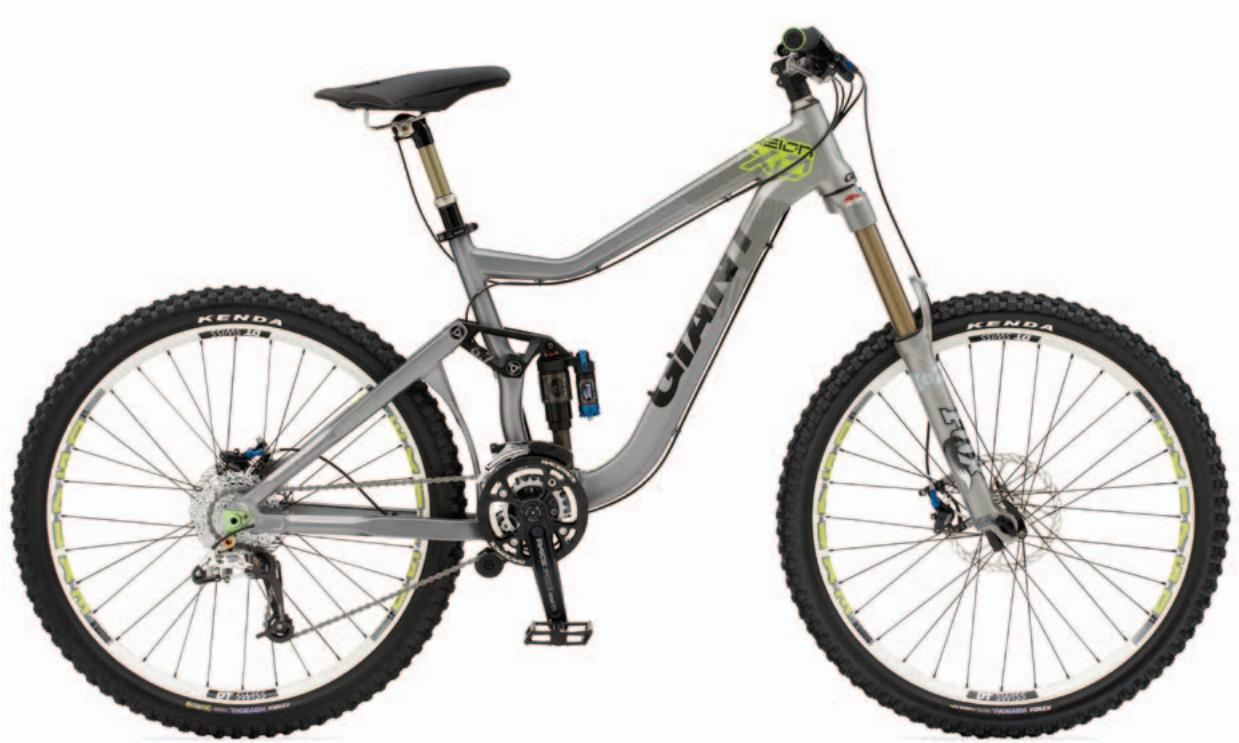

REIGN X0 - VTT GIANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	VTT (Vélo Tout Terrain)
Marque	GIANT
Modèle	REIGN X0
Catégorie	All-Mountain / Enduro
Matériau du cadre	Aluminium ALUXX SL-Grade
Suspension avant	Fox 36 TALAS FIT RC2, débattement 120/140/160 mm réglable
Suspension arrière	Fox DHX 5.0, air, débattement 170 mm (6,7 pouces)
Freins	Avid Elixir CR, disques 185 mm avant / 160 mm arrière
Transmission	SRAM X0 arrière, 9 vitesses
Cassette	Shimano XTR 11x34
Roues	DT Swiss EX1750, jantes 26 pouces
Pneus	Kenda Nevegal 26x2,35 pliable
Tailles disponibles	XS, S, M, L
Angle de direction	67,0 degrés (selon taille)
Empattement (taille M)	111 cm (44,9 pouces)
Hauteur de cadre (taille M)	75 cm (29,5 pouces)
Longueur du tube supérieur (taille M)	58,9 cm (23,2 pouces)
Selle	Fi'zi:k Zeak avec rails K:ium
Tige de selle	Crank Brothers Joplin-R ajustable, 30,9 mm
Potence	Race Face Atlas AM
Guidon	Race Face Atlas, bas, 31,8 mm
Pédales	Non incluses
Entretien	Nettoyer le cadre et les composants avec un chiffon humide et un détergent doux. Lubrifier la chaîne régulièrement.
Sécurité	Vérifier l'état des freins et des pneus avant chaque sortie. Porter un casque.
Pièces détachées	Disponibles chez les revendeurs agréés GIANT.

FOIRE AUX QUESTIONS - REIGN X0 GIANT

Comment régler la suspension Fox 36 TALAS ?

Utilisez la molette de réglage du rebond et de la compression sur le haut de la fourche. Le débattement se règle avec le bouton TALAS (120/140/160 mm). Consultez le manuel Fox pour plus de détails.

Quelle pression de pneus recommander ?

Pour un usage All-Mountain, commencez avec 2,0-2,5 bars (29-36 psi) selon votre poids. Ajustez selon le terrain.

Comment entretenir la chaîne ?

Nettoyez la chaîne avec un dégraissant et lubrifiez avec de l'huile spécifique VTT après chaque sortie humide. Essuyez l'excès.

Comment ajuster la hauteur de selle avec la tige Joplin-R ?

Appuyez sur la télécommande au guidon pour libérer la tige, réglez la hauteur, puis relâchez pour verrouiller. Assurez-vous que le collier de serrage est bien serré.

Que faire si les freins Avid Elixir CR grincent ?

Vérifiez l'usure des plaquettes et le voilage des disques. Nettoyez les disques avec de l'alcool à brûler. Si le bruit persiste, remplacez les plaquettes.

Puis-je installer des pédales automatiques ?

Oui, les pédales ne sont pas incluses. Choisissez des pédales automatiques compatibles avec vos chaussures, comme les Shimano SPD.

Comment nettoyer le cadre en aluminium ALUXX ?

Utilisez un chiffon doux, de l'eau tiède et un savon doux. Évitez les nettoyeurs haute pression et les produits abrasifs.

Quelle est la capacité de la cassette ?

La cassette Shimano XTR a une étendue de 11 à 34 dents, offrant une large gamme de vitesses pour les montées et descentes.

Comment vérifier l'usure des plaquettes de frein ?

Inspectez visuellement l'épaisseur du matériau de friction. Si elle est inférieure à 1 mm, remplacez les plaquettes immédiatement.

Où trouver des pièces de rechange pour ce VTT ?

Les pièces détachées sont disponibles chez les revendeurs agréés GIANT ou via le service après-vente en ligne de la marque.

MODE D'EMPLOI REIGN X0 GIANT

SPECIFICATIONS

FRAME	SIZES	XS,S,M,L
	COLORS	Ti Gray/Light Smoke
	FRAME	ALUXX SL-Grade Aluminum, 6.7" Maestro Suspension
	FORK	Fox 36 TALAS FIT RC2 w/ 20mm Thru Axle and tapered steer, 120/140/160mm travel
	SHOCK	Fox DHX 5.0, air
COMPONENTS	HANDLEBAR	Race Face Atlas, low rise 31.8
	STEM	Race Face Atlas AM
	SEATPOST	Crank Brothers Joplin-R Adjustable, 30.9
	SADDLE	Fl'zik Zeak w/ 7mm K:ium rails, Custom for Giant
	PEDALS	Not Included
DRIVETRAIN	SHIFTERS	SRAM X9 trigger w/ Matchmaker Clamp
	FRONT DERAILLEUR	Shimano SLX w/ Race Face Atlas Shiftguide
	REAR DERAILLEUR	SRAM X0
	BRAKES	Avid Elixir CR 185F/160R, Custom Colored for Giant w 2pc rotor
	BRAKE LEVERS	Avid Elixir CR
	CASSETTE	Shimano XTR 11x34, 9-speed
	CHAIN	Shimano HG-73
	CRANKSET	Race Face Atlas, 24/36/RG
	BOTTOM BRACKET	Race Face X Type, External
WHEELS	RIMS	DT Swiss EX1750 w/Custom decals for Giant
	HUBS	DT Swiss EX 1750, [F] w/ 20mm Axle, [R] w/ 12mm Axle, 32h
	SPOKES	DT Competiton, 14/15g
	TIRES	Kenda Nevegal, 26x2.35 Folding
	EXTRAS	Large has 180R rotor

Specifications and availability subject to change without notice.

FRAME TECHNOLOGY

If you're going to bomb wicked steeps and stick big drops, you better trust your ride. No suspension has proven more trustworthy than Maestro. With 6.7 inches of cushion travel and an all-new, incredibly lightweight and stable frame, think of Reign X as your all-mountain security blanket.

ALUXX

Aluminum Technology

MAESTRO

SUSPENSION

KEY UPGRADES (OVER REIGN X1)

— Fox 36 Talas FIT RC2, 120/140/160mm suspension fork, Fox DHX 5.0 air rear shock
— SRAM X.9 shifters/X.0 rear derailleur with Avid Elixir CR disc brakes
—Crank Brothers Joplin-R seatpost
—DT Swiss EX1750 rim/DT Swiss EX1750 20mm hub, wheelset

FRAME GEOMETRY

Actual Frame Size	Part Number	Head Angle	Seat Angle*	Toptube**	Headtube	Chainstay	Wheelbase	Standover Height***
inches		degrees	degrees	inches	inches	inches	inches	inches
XS	346852	67.0	72.5	22.0	4.6	17.1	43.7	27.1
S	346853	67.0	72.5	22.4	4.6	17.1	44.1	28.4
M	346854	67.0	72.5	23.2	5.0	17.1	44.9	29.5
L	346855	67.0	72.0	24.1	5.9	17.1	45.7	30.6

Seat angle is actual
**Toptube is measured from the center of the headtube horizontally back to the top of the effective extension of the seattube
**Standover height is based on the largest size tire that will fit the bike, not necessarily the included size tire
