SOLARIX PRS 3030 - Onduleur solaire STECA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de charge solaire
Marque	STECA
Modèle	SOLARIX PRS 3030
Versions de courant	10 A / 15 A / 20 A / 30 A
Courant de court-circuit max du panneau (à 50 °C)	10 A / 15 A / 20 A / 30 A selon version
Courant de consommation max (à 50 °C)	10 A / 15 A / 20 A / 30 A selon version
Tension de système	12 V / 24 V
Tension maximale du panneau solaire	47 V DC
Tension finale de charge (float)	13,9 V (12 V) / 27,8 V (24 V)
Tension de charge rapide (boost)	14,4 V (12 V) / 28,8 V (24 V)
Charge d'égalisation	14,7 V (12 V) / 29,4 V (24 V)
Compensation de température	-4 mV/K/cellule
Dimensions	187 x 96 x 45 mm
Poids	345 g
Indice de protection	IP 32
Température ambiante tolérée	-25 °C à +50 °C
Bornes de raccordement	16/25 mm² (6/4 AWG)
Fonctions principales	Contrôle état de charge, régulation chargement, connexion/déconnexion consommateurs, protection contre surcharges, décharges profondes, sous-tensions, courant inverse, courts-circuits, inversion polarité, surchauffe, surtensions
Affichage	4 DEL : info (vert/rouge), batterie (rouge, jaune, vert1, vert2)
Entretien	Aucun entretien nécessaire ; contrôle annuel du système PV recommandé
Sécurité	Utilisation conforme, ne pas ouvrir, éloigner les enfants, risque d'incendie/explosion, acide de batterie
Pièces détachées et réparabilité	Appareil non réparable par l'utilisateur ; en cas de défaut, contacter le service après-vente
Garantie	Garantie légale de 2 ans

FOIRE AUX QUESTIONS - SOLARIX PRS 3030 STECA

Quel est l'ordre de branchement correct du régulateur ?

L'ordre à respecter est : 1) batterie, 2) panneau solaire, 3) consommateurs. Ne jamais inverser cet ordre.

Que faire si aucune DEL ne s'allume ?

Vérifiez la tension de la batterie (trop basse), le fusible externe dans le câble batterie, ou que la batterie est correctement raccordée. Préchargez la batterie si nécessaire.

Que signifie le clignotement rapide de la DEL info en rouge ?

Une interruption du chargement due à un courant de charge trop élevé. Le chargement reprend automatiquement lorsque le courant redevient normal.

Comment protéger la batterie contre les décharges profondes ?

Le régulateur intègre une protection contre les décharges profondes avec trois seuils : LVW (avertissement), LVD (déconnexion), LVR (réenclenchement). Les consommateurs sont déconnectés automatiquement si l'état de charge descend sous 30 %.

Puis-je raccorder des consommateurs directement à la batterie ?

Oui, mais la protection contre les décharges profondes ne s'appliquera pas à ces consommateurs. Ils doivent être protégés séparément.

Quel type de batterie convient ?

Le régulateur est conçu pour les batteries au plomb (plomb-acide, AGM, gel). Respectez les instructions de charge du fabricant de la batterie.

Le régulateur nécessite-t-il un entretien ?

Non, il ne nécessite aucun entretien. Il est conseillé de vérifier une fois par an la ventilation, les connexions et les décharges de traction.

Que faire en cas de dysfonctionnement avec dégagement de fumée ou infiltration de fluide ?

Débranchez immédiatement le régulateur du panneau solaire et de la batterie. Ne pas utiliser l'appareil et contactez un professionnel.

Quelles sont les protections intégrées ?

Protections contre : surcharges, décharges profondes, sous-tensions batterie, courant inverse, courts-circuits, inversion de polarité, surchauffe, surtensions en sortie consommateur, et ordre de raccordement incorrect.

Quelle est la tension maximale du panneau solaire autorisée ?

La tension maximale du panneau solaire est de 47 V DC. Ne pas dépasser cette valeur.

MODE D'EMPLOI SOLARIX PRS 3030 STECA

Manuel de montage et d'utilisation

Régulateur de charge solaire

10 A / 15 A / 20 A / 30 A

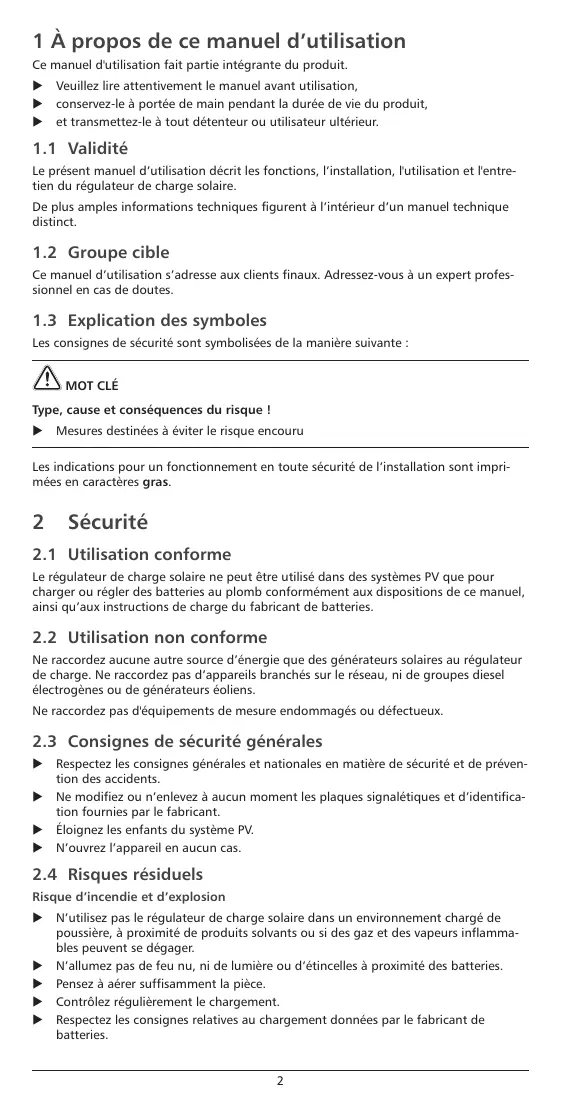

1 À propos de ce manuel d'utilisation

Ce manuel d'utilisation fait partie intégrante du produit.

Veuillez lire attentivement le manuel avant utilisation, conservez-le à portée de main pendant la durée de vie du produit, et transmettez-le à tout détenteur ou utilisateur ultérieur.

1.1 Validité

Le présent manuel d'utilisation précise les fonctions, l'installation, l'utilisation et l'entretien du régulateur de charge solaire.

De plus amples informations techniques figurent à l'intérieur d'un manuel technique distinct.

1.2 Groupe cible

Ce manuel d'utilisation s'adresse aux clients finaux. Adressez-vous à un expert professionnel en cas de doutes.

1.3 Explication des symboles

Les consignes de sécurité sont symbolisées de la manière suivante :

MOT CLE

Type, cause et conséquences du risque.

Mesures destinées à éviter le risque encouru

Les indications pour un fonctionnement en toute sécurité de l'installation sont imprimées en caractères gras.

2.1 Utilisation conforme

Le régulateur de charge solaire ne peut être utilisé dans des systèmes PV que pour charger ou régler des batteries au plomb conformément aux dispositions de ce manuel, ainsi qu'aux instructions de charge du fabricant de batteries.

2.2 Utilisation non conforme

Ne raccordez aucune autre source d'énergie que des générateurs solaires au régulateur de charge. Ne raccordez pas d'appareils branchés sur le réseau, ni de groupes diesel électrogènes ou de générateurs éoliens.

Ne raccordez pas d'équipements de mesure endommagés ou défectueux.

2.3 Consignes de sécurité générales

Respectez les consignes générales et nationales en matière de sécurité et de prévention des accidents. - Ne modifiez ou n'enlevez à aucun moment les plaques signalétiques et d'identification fournies par le fabricant. Éloignez les enfants du système PV. N'ouvrez l'appareil en aucun cas.

2.4 Risques résiduels

Risque d'incendie et d'explosion

N'utilisez pas le régulateur de charge solaire dans un environnement chargé de poussière, à proximité de produits solvants ou si des gaz et des vapeurs inflammables peuvent se dégager. N'allumez pas de feu nu, ni de lumière ou d'étincelles à proximité des batteries. Pensez à aérer suffisamment la pièce. Contrôlez régulièrement le chargement. Respectez les consignes relatives au chargement données par le fabricant de batteries.

Acide de batterie

• Traitez immédiatement les projections d'acide sur la peau ou les vêtements avec de la lessive et rincez abondamment. Rincez immédiatement les projections d'acide à hauteur des yeux avec une grande quantité d'eau. Consultez un médecin.

2.5 Comportement à adopter en cas de dysfonctionnements

Il est dangereux d'utiliser le régulateur de charge solaire dans les cas suivants :

• Le régulateur de charge solaire n'indique aucune fonction.
• Le régulateur de charge solaire ou le câble raccordé sont visiblement endommagés.
• En cas de dégagement de fumée ou d'infiltration de fluides.
• Si certaines pièces sont détachées ou desserrées. Dans ces cas précis, débranchez immédiatement le régulateur de charge solaire du panneau solaire et de la batterie.

3.1 Fonctions

Le régulateur de charge solaire

• contrôle l'état de charge de l'accumulateur,
• règle le chargement,
• commande la connexion et la déconnexion des consommateurs.

Les fonctions permettent une utilisation optimale de la batterie et augmentent considérablement sa durée de vie.

Un algorithme de charge protège la batterie contre les états susceptibles de l'endommager. L'activation des trois fonctions de décharge profonde (LVW, LVD et LVR) dépend de l'état de charge SOC. Le seul de commutation compris dans la fenêtre de tension respectée est défini en fonction du courant de charge ou de décharge.

3.2 Structure

Le régulateur de charge solaire est constitué des composants suivants :

1. DEL info
2. 4 DEL indiquant l'état de charge (rouge, jaune, vert 1 et vert 2)
3. Répartiteur pour le raccordement du panneau solaire
4. Répartiteur pour le raccordement de la batterie
5. Répartiteur pour le raccordement des consommateurs

3.3 Affichages DEL

DEL	État	Signification
DEL info	vert s'allume	Mode de service normal
	clignote en rouge	État d'erreur (voir section « Erreurs et résolution »)
DEL rouge	clignote rapi-dement	Batterie vide, état de charge < 40 %La décon- nexion de charge est active en cas de diminution plus importante de l'état de charge
	clignote	Déconnexion de charge, état de charge < 30 %
DEL jaune	s'allume	Batterie faible, état de charge < 50 %
	clignote	Seuil de réenclenchement pas encore atteint après une déconnexion de charge, état de charge entre 40 % et 50 %
1re DEL verte	s'allume	Batterie normale, état de charge > 50 %
2e DEL verte	s'allume	Batterie pleine, état de charge > 80 %
	clignote rapi-dement	Batterie pleine, régulation de charge active (dimi-nution du courant de charge)

Avertissement

Risque d'explosion du à la formation d'étincelles! Danger d'électrocution!

Le raccordement du régulateur de charge solaire aux consommateurs locaux, ainsi qu'à la batterie ne peut être effectué que par un personnel qualifié conformément aux réglementations en vigueur. Respectez les instructions de service et de montage de tous les composants utilisés dans le système PV. Assurez-vous qu'aucun câble ne soit endommagé.

4.1.1 Exigences sur le lieu de montage

• Ne montez pas le régulateur de charge solaire en plein air, ni dans des pièces humides.
• N'exposez pas le régulateur de charge solaire directement au soleil, ni vers d'autres sources de chaleur.
• Protégez le régulateur de charge solaire de la saleté et de l'humidité. Montez le régulateur au mur (béton) en position droite sur une surface non inflammable.
• Respectez un écart minimal de 10 cm avec les objets situés au-dessus et en-dessous du régulateur afin de ne pas obstruer la circulation d'air. Fixez le régulateur de charge solaire le plus près possible de la batterie en respectant un écart de sécurité de 30 cm minimum.

4.1.2 Fixation du régulateur de charge solaire

Marquez sur le mur les trous de fixation du régulateur de charge solaire. Percez 4 trous de 6mm de diamètre et insérez les chevilles. Fixez au mur le régulateur de charge solaire au moyen des 4 vis à tête bombée M4x40 (norme DIN 7996) et des passages de cable vers le bas.

4.2.1 Préparation du câblage

La section du câble du câble de raccordement dépend de la puissance du régulateur de charge solaire.

Type de régulateur	Courant de consommateur ou de panneau	Section	AWG	Isolation
10 A	10 A	6 mm2	10	85 °C
15 A	15 A	10 mm2	8	85 °C
20 A	20 A	10 mm2	8	85 °C
30 A	30 A	16 mm2	6	85 °C

Le tableau ci-dessus s'applique aux longueurs de cable suivantes :

Si les longueurs de câble indiquées sont insuffisantes, adressez-vous à votre commerçant.

Il est nécessaire deposer un fusible externe supplémentaire (non compris dans la livraison) sur le cable de raccordement de la batterie après du pôle de la batterie.

Le fusible externe permet d'empêcher tout court-circuit sur les câbles. Il peut être utilisé par conséquent avec tout type de régulateur d'une intensité de 40 A.

Avertissement

Risque d'explosion du à la formation d'étincelles! Danger d'électrocution!

Les panneaux solaires générent de l'électricité lorsqu'ils captent le rayonnement solaire. La tension maximale demeure également lorsque les panneaux ne captent qu'un faible rayonnement.

Protégez le panneau solaire du rayonnement (par exemple en le recouvrant) pendant l'installation. Ne touchez à aucun moment les extrémités nues des fils. N'utilisez que des outils bien isolés. Assurez-vous que tous les consommateurs à raccorder soient déconnectés. Pour ce faire, retirez le fusible le cas échéant. Respectez impérativement l'ordre de raccordement indiqué ci-dessous.

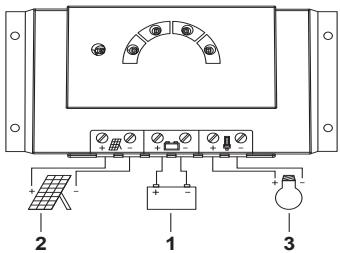

Ordre de raccordement

1. Batterie
2. Panneau solaire
3. Consommateur

1ère étape: raccordement de la batterie

Marquez les cables de raccordement de la batterie (cable positif A+ et cable négatif A-). Posez les cables de raccordement de la batterie parallèlement entre le régulateur et charge solaire et la batterie. - Branchez les cables de raccordement de la batterie à la paire de bornes du milieu (portant le symbole de la batterie) du régulateur de charge solaire tout en respectant la bonne polarité. Retirez le fusible externe, le cas échéant. Raccordez le cable de raccordement de la batterie au pôle positif de la batterie. Raccorde le cable de raccordement de la batterie A- au pôle négatif de la batterie. Insérez à nouveau le fusible externe dans le cable de raccordement de la batterie. Si la polarité n'est pas inversée lors du raccordement, le voyant vert de la DEL info s'allume.

2e étape: raccordement du panneau solaire

Assurez-vous que le panneau solaire soit protégé du rayonnement. Assurez-vous que le panneau solaire ne dépasse pas le courant d'entrée maximal admissible. - Marquez les câbles de raccordement du panneau solaire (câble positif M+ et câble négatif A-) - Posez les deux câbles de raccordement du panneau solaire parallèlement entre le panneau solaire et le régulateur de charge. Dans un premier temps, raccordez les câbles de raccordement du panneau solaire M+ à la paire de bornes gauche du régulateur de charge (portant le symbole du panneau solaire) tout en respectant la bonne polarité. Procédez ensuite de manière identique pour le câble M-. Enlevez la couverture de protection du panneau solaire.

3e étape: raccordement des consommateurs

Remarques

• Les consommateurs ne devant pas être déconnectés du régulateur de charge solaire par le dispositif de protection contre les décharges profondes (par exemple l'éclairage d'urgence ou la liaison radio) doivent être directement raccordés à la batterie.
• Les consommateurs dotés d'une intensité absorbée supérieure à la sortie de courant peuvent être directement raccordés à la batterie. Toutefois, la protection contre les décharges profondes du régulateur de charge solaire n'a pas d'effet dans ce cas-là. En outre, les consommateurs ainsi raccordés doivent être protégés séparément.

Marquez les câbles de raccordement des consommateurs (câble positif L+ et câble négatif L-). - Posez les câbles de raccordement des consommateurs parallèlement entre le régulateur de charge solaire et les consommateurs. Dans un premier temps, raccordez les câbles de raccordement des consommateurs L+ à la paire de bornes droite du régulateur de charge solaire (portant le symbole de la lampe) tout en respectant la même polarité. Procédez ensuite de manière identique pour le câble L-. Insérez les fusibles des consommateurs ou branchez les consommateurs.

4e étape: Opérations finales. Sécurisez tous les câbles avec des décharges de traction à proximité immédiate du régulateur de charge solaire (environ 10 cm de distance).

4.2.3 Mise à la terre

Pour les installations en îlotage, une mise à la terre des composantes n'est pas nécessaire, ni courante ou peut être même proscrite par les réglementations nationales (par ex. la norme DIN 57100 partie 410 : Interdiction de mise à la terre de circuits électriques de basse tension de protection). De plus amples indications figurent à l'intérieur du manuel technique.

4.2.4 Protection contre la foudre

Pour les installations exposées à un risque élevé de dommages liés à des surtensions, nous recommandons l'opération d'un dispositif de protection externe contre la foudre ou les surtensions afin d'éviter toute défaillance. Des informations plus précises à ce sujet figurent à l'intérieur du manuel technique.

5 Fonctionnement

Le régulateur de charge solaire met est en service immédiatement après l'avoir raccordé à la batterie ou après avoir inséré un fusible externe.

L'affichage du régulateur de charge solaire indique à nouveau l'état de service actuel. Les actions ou les réglages effectués par l'utilisateur ne sont pas nécessaires.

Fonctions de protection

Les fonctions de protection suivantes intégrées au régulateur de charge solaire lui permettent d'assurer que la batterie soit épargnée au maximum.

Les fonctions de protection suivantes font partie intégrante du fonctionnement élémentaire du régulateur :

Protection contre les surcharges Protection contre les décharges profondes Protection contre les sous-tensions de la batterie Protection contre le courant inverse dans le panneau solaire

Les erreurs d'installation suivantes n'entraînent pas une destruction du régulateur. Après avoir éliminé les erreurs, l'appareil continue de fonctionner de manière conforme :

Protection contre les courts-circuits sur le panneau solaire / Inversion de polarité sur le panneau solaire Protection contre les courts-circuits à la sortie du consommateur ou contre un courant de consommation trop élevé Protection contre une polarité inversée lors du raccordement de la batterie Protection contre les surcharges sur le panneau solaire

Protection contre les surchauffes de l'appareil Protection contre les surtensions à la sortie du consommateur Protection contre un ordre de raccordement incorrect

6 Entretien

Le régulateur de charge solaire ne nécessite aucun entretien.

Toutes les composantes du système PV doivent être soumises à un contrôle au moins une fois par an conformément aux indications du fabricant correspondant.

Assurez-vous de la bonne ventilation du dissipateur thermique. Vérifiez toutes les décharges de traction. Vérifiez la fixation correcte de tous les raccordements. Resserrez les vis le cas échéant. Corrosion des bornes.

7 Erreurs et résolution

Erreur	Cause	Résolution
Aucun affichage	• Tension de la batterie trop BASSE	• Préchargez la batterie
	• Déclenchement du fusible externe dans le cable de rac-cordement de la batterie	• Remplacez le fusible externe
	• La batterie n'est pas rac-cordée	1. Débranchez tous les raccorde-ments2. Raccordez la (nouvelle) bat-erie en respectant la bonne polarité3. Raccordez de nouveau le panneau solaire et les consommateurs
	• Polarité inversée du raccorde-ment de la batterie
	• Batterie défectueuse
DEL info clignote en rouge	• Interruption du chargement dû à un courant de charge trop élevé	Le chargement se poursuit automatiquement dés que le courant de charge atteint de nouveau un niveau autorisé
Fonctionnement impossible des consommateurs ou bien sur une courte période +DEL info clignote en rouge	• Déconnexion de la sortie des consommateurs dûé à un courant de consommation élevé	• Diminuez le courant de consommation et décon-nectez ou débranchez les consommateurs le cas échéantVérifiez les consommateurs
	• Déconnexion de la sortie des consommateurs dûé à un court-circuit à ce niveau	1. Débranchez les consomma-teurs2. Éliminez la cause du court-circuit3. Raccordez à nouveau les consommateurs
	• Déconnexion de la sortie des consommateurs dûé à une surchauffé du régulateur de charge solaire	La sortie des consommateurs se connecte de nouveau automatiquement dés que le régulateur de charge solaire s'est refroidiAméliorez la circulation d'air pour le refroidissementEmpêchez toute influence d'autres sources de chaleurContrôlez les conditions d'uti-lisation et le lieu de montage
Fonctionnement du consommateur impossible + La DEL info clignote en rouge + Le voyant rouge de la DEL batterie clignote	• Déconnexion de la sortie des consommateurs dûè à une tension trop basée de la batterie	La sortie des consommateurs se connecte de nouveau automatiquement dés que la tension de la batterie a atteint la valeur seul • Préchargez la batterie •Équipez les consommateurs raccordés directement à la batterie d'une protection contre les décharges profondes • Vérifiez la batterie et rempla­ce-la le cas échéant
Fonctionnement impossible des consommateurs + La DEL info clignote en rouge + 2e DEL verte clignote	• Déconnexion de la sortie des consommateurs dûè à une trop haute tension de la batterie	La sortie des consommateurs se connecte de nouveau automatiquement dés que la tension de la batterie a atteint un niveau autorisé • Mauvaise mise à la terre • Absence de limitation de tension pour les sources de charge externes
Fonctionnement impossible des consommateurs + DEL info verte	• Consommateur défectieux ou erreur d'installation	• Raccordez le consommateur correctement • Remplaceze le consommateur
La batterie n'est pas chargée	• Le panneau solaire n'est pas raccordé	• Raccordez le panneau solaire
	• Polarité inversée du raccordé-ment du panneau solaire	• Raccordez le panneau solaire en respectant la bonne polarité
	• Court-circuit à l'entrée du panneau solaire	• Éliminez la cause du court-circuit
	• Mauvaise tension du panneau solaire	• Utilisez le panneau solaire avec la tension requise
	• Panneau solaire défectieux	• Remplaceze le panneau solaire
L'affichage de la batterie saute rapidement	• Courant d'impulsion élevé	• Adaptez l'intensité absorbée à la capacité de la batterie
	• Batterie défectueuse	• Remplaceze la batterie

8 Caractéristiques techniques

Type de régulateur de charge	10 A	15 A	20 A	30 A
Courant de court-circuit maximal du panneau solaire à une tempête de 50 °C	10 A	15 A	20 A	30 A
Courant de consommation maximal à une tempéra-ture de 50 °C	10 A	15 A	20 A	30 A
Bornes de raccordement (fil à faible diamètre/unifilaire)	16/25 mm² = 6/4 AWG
Poids	345 g
Dimensions	187 x 96 x 45 mm
Indice de protection	IP 32
Tension de système	12 V / 24 V
Température ambiente tolérée	de -25 °C à +50 °C
Tension maximale du panneau solaire	47 V DC
Compensation de température	-4 mV/K/cellule

	Système à 12 V	Système à 24 V
Avertissement de décharge pro-fonde (SOC/LVW)	< 40 % /11,7 V ~ 12,3 V	< 40 % /23,4 V ~ 24,6 V
Protection contre la décharge profonde (SOC/LVD)	< 30 % /11,2 V ~ 11,6 V	< 30 % /22,1 V ~ 23,2 V
Point de référence de réenclement-ment (SOC/LVR)	> 50 % /12,4 V ~ 12,7 V	> 50 % /24,8 V ~ 25,4 V
Tension finale de charge (float)	13,9 V	27,8 V
Tension de charge rapide (boost)	14,4 V	28,8 V
Charge d'égalisation (equal)	14,7 V	29,4 V

Remarque:

L'étiquette sur l'appareil indique les caractéristiques techniques qui ont fait l'objet d'une modification. Sous réserve de modifications.

Pour ce produit, le client bénéficia conformément aux réglementations légales

d'une garantie légale de 2 ans.

Le vendeur est tenu de remédier à tout vice de fabrication et de matériel survenant pendant la période de garantie légale et entravant le bon fonctionnement du produit. L'usure normale du produit ne constitue pas un vice. La garantie légale est exclue lorsque le vice invoqué est imputable au fait de tiers ou a été causé par un montage ou une mise en service incorrects, une manipulation incorrecte ou négligente, un transport inapproprié, une sollicitation excessive, l'utilisation d'équipements d'exploitation inadéquats, des travaux de construction mal exécutés, un sol inadéquat, une utilisation du produit non conforme à l'usage auquel il est destiné, ou une utilisation ou un usage impropre. La garantie légale ne peut être engagée que si le vice est notifié immédiatement après sa constatation. La réclamation doit être adressée au vendeur.

L'acheteur est tenu d'informer le vendeur avant de faire valoir son droit à la garantie légale. En cas de recours à la garantie légale, le vendeur est tenu de renvoyer le produit, accompagné d'une description détaillée du vice, ainsi que de la facture ou du bon de livraison.

La garantie légale peut prendre la forme d'une réparation ou d'un remplacement du produit, le besoin de l'une ou de l'autre mesure étant laissée à la libre appréciation du vendeur. Si une réparation ou un remplacement ne sont pas possibles ou ne sont pas effectifs dans un délai raisonnable malgré un délai supplémentaire accordé par écrit par le client, la perte de valeur causée par le dysfonctionnement sera remboursée ou, dans la mesure où cela ne pourrait pas suffisant du point de vue des intérêts du client final, le contrat de vente sera résolu.

Toute autre prétention à l'encontre du vendeur au titre de cette obligation de garantie légale, notamment les demandes d'indemnisation fondées sur un manque à gagner, une privation de jouissance ou pour des dommages indirects, est exclue, sauf dans les cas de responsabilité prévus par la loi allemande.
