SEWING - Machine à coudre DURABASE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre mécanique
Marque	DURABASE
Modèle	SEWING
Dimensions (L x H x P)	env. 380 x 305 x 165 mm
Poids	env. 6,5 kg
Alimentation	230 V / 50 Hz
Puissance nominale	70 W (machine) + 15 W (lampe) = 85 W
Type d'éclairage	Ampoule 15 W / 230 V (remplaçable)
Système d'aiguille	130/705H (aiguilles standard)
Système de crochet	Crochet CB
Nombre de points	Multiples (point droit, zigzag, boutonnière, point invisible, etc.)
Vitesse de couture	Réglable en continu via pédale
Longueur de point	Réglable
Largeur de point (zigzag)	Réglable via sélecteur
Fonctions spéciales	Marche arrière, boutonnière en 4 étapes, enfilage du fil inférieur, levier à deux crans
Accessoires inclus	Pied universel, pied fermeture éclair, pied boutons, pied boutonnière, tournevis en L, pinceau, découd-vite, burette d'huile, aiguilles (3), canettes (3), guide-pique, plaque broderie/reprisage, anneaux de fixation (grand/petit), support de bobine et feutres (2x)
Accessoires optionnels	Pied de broderie, pied d'overlock, pied pour ourlet, pied pour cordonnet, pied pour point invisible, pied à repriser, pied double transport, pied à roulotter, aiguille double
Entretien et nettoyage	Nettoyer régulièrement le transporteur et le crochet ; huiler avec de l'huile spéciale machine à coudre
Sécurité	Débrancher avant toute manipulation ; ne pas utiliser si cordon endommagé ; tenir hors de portée des enfants
Garantie	2 ans (sous réserve de modifications techniques)
Service client	MIGROS-Service : 052 742 08 09 (lun-ven 8h-12h, 13h30-17h)
Réparabilité	Réparations exclusivement par MIGROS-Service ou service autorisé

FOIRE AUX QUESTIONS - SEWING DURABASE

Comment enfiler le fil supérieur ?

Placez une bobine sur le support bobine. Passez le fil dans les guides-fil en suivant l'ordre indiqué : d'abord le guide-fil en haut, puis en bas à gauche, remontez dans le guide-fil haut, redescendez, puis passez dans le guide-fil près de l'aiguille. Enfilez l'aiguille de l'avant vers l'arrière. Utilisez le coupe-fil pour couper l'excédent.

Comment enrouler la canette (bobine) ?

Placez la bobine pleine sur le support bobine. Passez le fil dans le guide et faites-le sortir par le trou de la canette de l'intérieur vers l'extérieur. Placez la canette vide sur le support canette et poussez-la vers la droite. Maintenez le bout du fil et actionnez la pédale. Le remplissage s'arrête automatiquement quand la canette est pleine. Repoussez le support canette vers la gauche pour coudre.

Comment régler la tension du fil supérieur ?

La tension de base est sur 4. Pour augmenter la tension (fil supérieur trop lâche), tournez la molette vers un numéro plus grand. Pour diminuer (fil supérieur trop tendu), tournez vers un numéro plus petit. Testez sur un morceau de tissu : si les fils s'entrecroisent au milieu, la tension est correcte.

Comment changer l'aiguille ?

Éteignez la machine et débranchez-la. Tournez le volant pour relever l'aiguille au maximum. Déviez la vis de fixation de l'aiguille, retirez l'ancienne aiguille. Insérez la nouvelle aiguille (partie plate vers l'arrière) jusqu'à la butée, puis reserrez la vis. Utilisez une aiguille adaptée au tissu (voir tableau page 42).

Comment nettoyer la machine à coudre ?

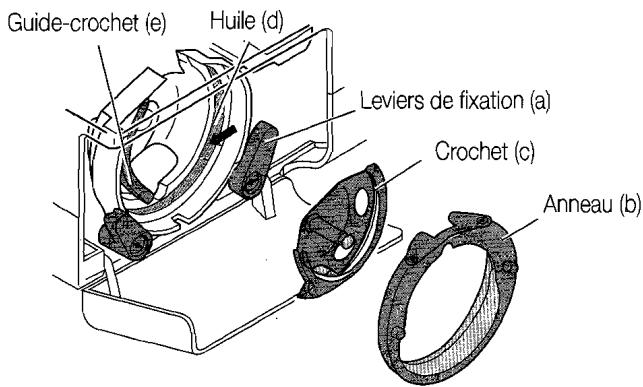

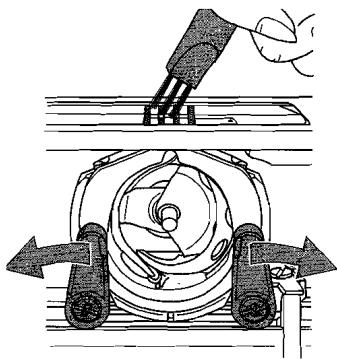

Débranchez la machine. Retirez la plaque aiguille en dévissant les deux vis avec le tournevis en L. Enlevez le boîtier de canette. Nettoyez le transporteur et le crochet avec la brosse fournie. Pour le crochet, tournez les leviers de fixation vers l'extérieur, retirez l'anneau et le crochet, nettoyez avec un chiffon doux, puis graissez avec 1 à 2 gouttes d'huile spéciale machine à coudre. Remontez le tout.

Comment réaliser une boutonnière ?

Mesurez le diamètre du bouton et ajoutez 3 mm. Marquez l'emplacement sur le tissu. Montez le pied boutonnière. Réglez le sélecteur sur le point boutonnière (position 2/4). La machine coud en quatre étapes : d'abord la première bride, puis un côté, la deuxième bride, et l'autre côté. Ouvrez la boutonnière avec le découd-vite au milieu. Faites un essai sur un échantillon.

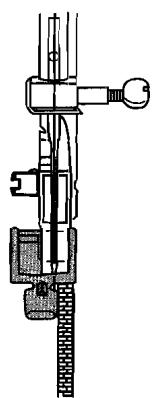

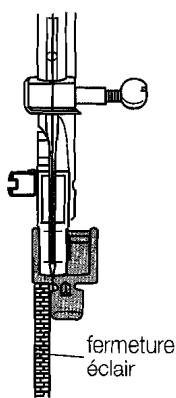

Comment coudre une fermeture éclair ?

Montez le pied fermeture éclair (peut se fixer à droite ou à gauche). Réglez la machine en point droit. Placez le tissu endroit contre endroit, la fermeture éclair entre les deux couches. Cousez près des dents. Pour éviter de coudre le curseur, laissez l'aiguille dans le tissu, levez le pied, poussez le curseur derrière le pied, puis abaissez le pied et continuez.

Que faire si le fil supérieur casse ?

Vérifiez l'enfilage (page 16). Réduisez la tension du fil supérieur si trop forte. Utilisez une aiguille plus grosse si le fil est trop épais. Assurez-vous que l'aiguille est correctement insérée (partie plate vers l'arrière). Remplacez l'aiguille si elle est abîmée (page 9).

Comment utiliser le pied double transport ?

Ce pied (optionnel) est utile pour les tissus difficiles (cuir, vinyle, etc.). Retirez le pied et son support. Insérez le pied double transport en plaçant la fourche autour de la vis de serrage de l'aiguille. Fixez-le à la tige du pied et vissez. Vérifiez que la vis de l'aiguille est bien serrée. Tirez sur les fils inférieur et supérieur sous le pied.

Comment régler la longueur du point ?

Utilisez les commandes dédiées sur la machine (souvent un bouton rotatif). Les réglages sont indiqués sur le panneau d'affichage. Pour un point droit, une longueur de 2 à 3 mm convient pour la plupart des tissus. Pour les tissus épais, augmentez la longueur ; pour les tissus fins, réduisez-la.

MODE D'EMPLOI SEWING DURABASE

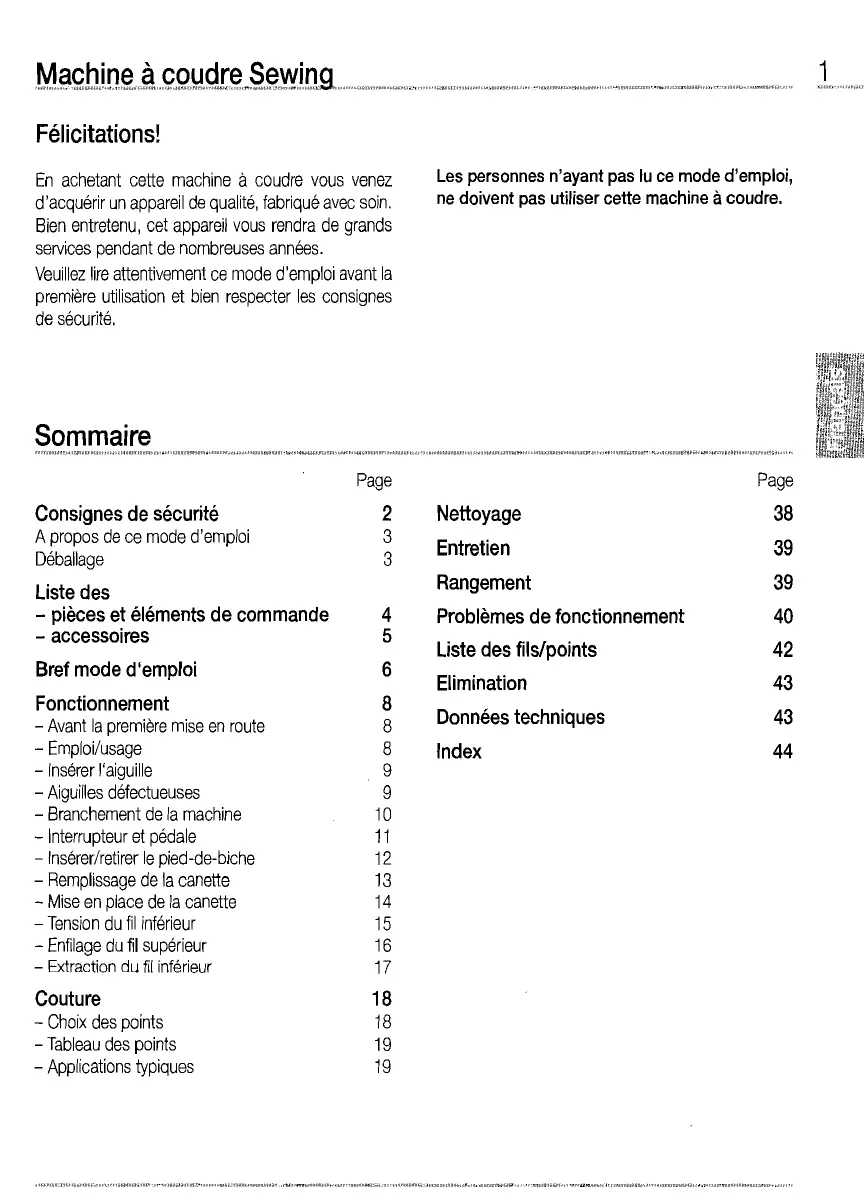

Mode d'emploi, page 1

Art. n° 7174.012

---

---

---

---

---

En achetant cette machine à coudre, vous venez d'acquérir un appareil de qualité, fabriqué avec soin. Bien entretenu, cet appareil vous rendra de grands services pendant de nombreuses années.

Veuillez lire attentivement ce mode d'emploi avant la première utilisation et bien respecter les consignes de sécurité.

Les personnes n'ayant pas lu ce mode d'emploi ne doivent pas utiliser cette machine à coudre.

Sommaire

Page

Consignes de sécurité 2 Nettoyage 38

Déballage 3 Entretien 35

Listedes

• Pièces et éléments de commande 4 Problèmes de fonctionnement 40
• Accessoires 5 Listes de fils/projets 40

Bref mode d'emploi 6 Élimination 42

Fonctionnement 8

• Avant la première mise en route 8. Données techniques 43
• Emploi/usage 8 Index 44
• Insérer l'aiguille 9 - Aiguilles défectueuses 9
• Branchement de la machine 10 - Interrupteur et pédale 11
• Insérer/retirer le pied-de-biche 12 - Remplissage de la canette 13

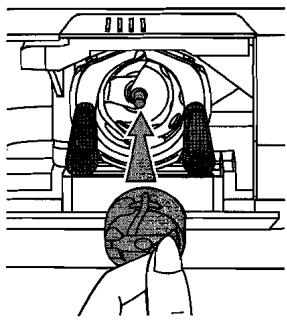

• Mise en place de la canette 14 Tension du fil inférieur 15
• Enfilage du fil supérieur 16
• Extraction du fil inférieur 17

Couture 18

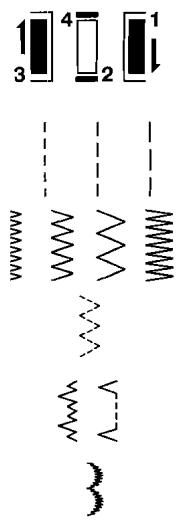

• Choix des points 18
• Tableau des points 19
• Applications typiques 19

Avant de brancher l'appareil, veuillez lire attentivement ce mode d'emploi, il contient des conseils d'utilisation et des consignes de sécurité importantes.

• Lire attentivement ce mode d'emploi
• Ne jamais plonger la machine dans l'eau ou autres substances liquides (risque de décharge électrique)
• Veillez à ce que les enfants ne jouent pas avec la machine
• Les parties mobiles telles que l'aiguille, le levier releveur de fil, etc. sont dangereuses : risques de blessures aux doigts. C'est pourquoi il faut tous les jours surveiller attentivement la zone de couture lors du fonctionnement de l'appareil. Pour toute manipulation, par exemple le changement de fil, la machine à coudre doit être impératifement éteinte.
• Le branchement de l'appareil se fait uniquement au courant alternatif 230 V.
• Nous conseillons d'utiliser un interrupteur de protection (FL). En cas de doutes, veuillez consulter un spécialiste.
• Débrancher impérativement la machine:
• avant de changer aiguille, bobine, canette ou pied
• avant de déplacer la machine
• avant chaque entretien ou nettoyage
• après chaque utilisation
• Le cordon d'alimentation ne doit pas passer sur des angles ou des arêtes vives, ni être coincé (risque de décharge électrique)
• Pour éviter tout risque, adressez-vous toujours à votre MIGROS-Service clients pour faire replacer le cordon lorsque celui-ci est déterioré
• Ne pas utiliser la machine si :
• elle a des problèmes
• le cordon est endommagé
• lorsque l'appareil est tombé ou s'il a d'autres dommages. Dans ce cas, veuillez vous adresser à MIGROS-Service clients pour faire contrôle et réparer l'appareil
• Pour désigner l'emplacement de votre machine, respectez les consignes suivantes:
• placer la machine à coudre sur une surface sèche, stable et plane
• ne pas placer la machine sur des surfaces chaudes ou près d'une flamme. Maintenir une distance minimum de 50 cm
• n'utiliser la machine que dans un lieu sec
• ne pas laisser pendre le cordon : risque de trébucher!
• Ne jamais déplacer la machine pendant l'utilisation (risques de blessures) - La machine n'est destinée qu'à un usage domestique
• Ne pas insérer d'objet dans la machine ni dans ses ouvertures
• L'emploi d'accessoires non recommandés par le fabricant peut endommager la machine ou le mobilier
• Toute personne n'ayant pas pris connaissance de ce mode d'emploi, les enfants, ainsi que les personnes sous influence de l'alcool, de médications ou de drogues ne doivent pas utiliser la machine sans surveillance
• Les personnes - y compris les enfants - qui ne sont pas en mesure, du fait de leurs capacités physiques, sensorielles ou psychiques ou en raison de leur inexperience ou méconnaissance, d'utiliser l'appareil en toute sécurité, ne sont pas autorisées à le faire sans être placées sous la surveillance d'une personne dotée des capacités nécessaires

Ce mode d'emploi ne peut mentionner tous les usages possibles de cette machine à coudre. Pour tout complément d'information ou problèmes insuffisamment ou non traités dans ce mode d'emploi, veuillez vous adresser au service de consultation téléphonique au 052/742 08 09 ou par fax au 052/742 08 06 (du lundi au vendredi de 8h à 12h – de 13h30 à 17h).

Conservez soigneusement ce mode d'emploi et remettez-le à tout utilisateur éventuel.

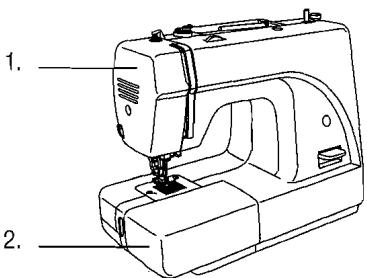

Déballage

Sortir la machine à coudre de son emballage

• Avec l'avoir déballée, contrôlez la présence des éléments suivants :
• Machine à coudre
• Accessoires (dans le plateau amovible)
• Pedale
• Housse anti-poussière
• e sur la plaquette signalétique placée sous l'appareil
• Détruire tous les sacs plastique, qui peuvent se révéler un jeu dangereux pour les enfants!

Conseil:

Conservez l'emballage pour ranger le cuit vapeur lorsque vous ne l’utilisez pas toute l’année ou pour des transports événements (par ex. déménagement, réparation, etc.).

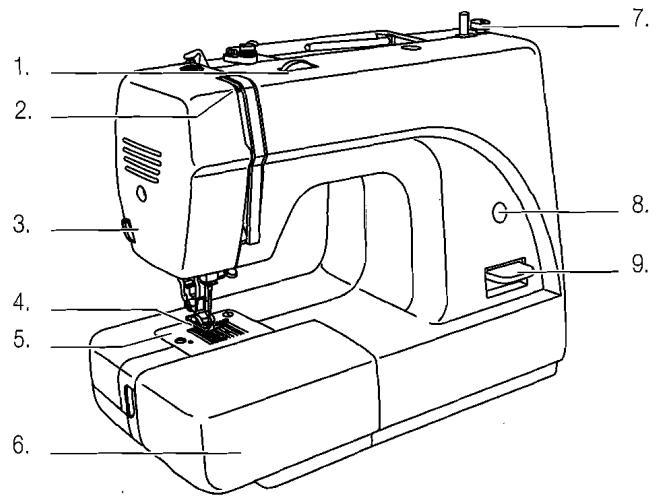

1. Mollette pour régler la tension du fil
2. Pression du pied-de-biche
3. Coupe-fil
4. Pied-de-biche
5. Plaque aiguille
6. Plateau amovible
7. Arrêtoir canette
8. Affichage du point
9. Bouton de recul

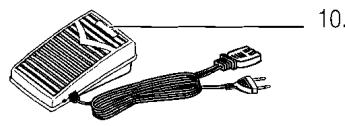

10. Pédale de réglage

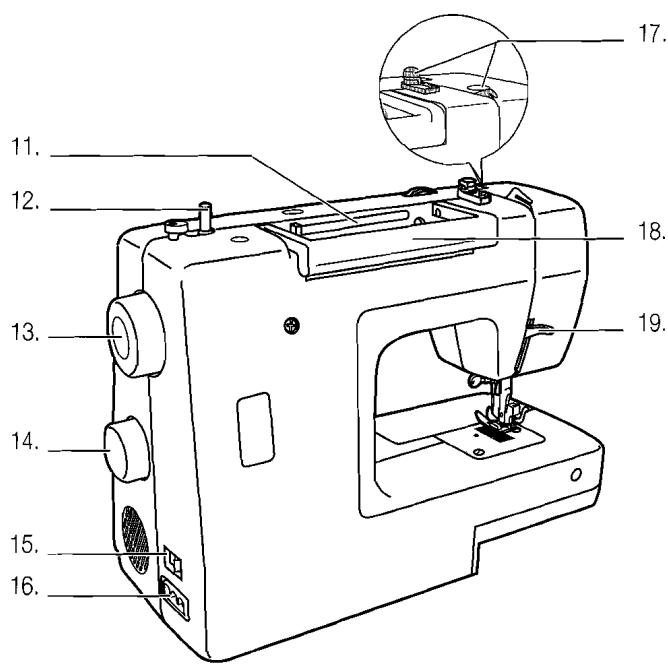

Arrière:

1. Support bobine
2. Support canette
3. Volant
4. Sélecteur de point
5. Interrupteur principal
6. Prise
7. Guide-fil bobine
8. Poignée (rabattable)
9. Levier à deux crans

d h

1 K

Accessoires

a. Pied universel b. Pied fermeture éclair c. Pied boutons d. Pied boutonnière e. Tournevis à «L» f. Pinceau g. Découd-vite h. Burette d'huile i. Aiguilles (3) j. Canettes (3) k. Guide pique l. Plaque broderie/reprisage m. Anneau de fixation (grand /petit) n. Support de bobine (amovible) et feutre pour bobine (2x)

On peut acheter ces accessoires auprès de MIGROS-service.

o. Pied de broderie p. Pied d'overlock q. Pied pour ourlet r. Pied pour cordonnet s. Pied pour point invisible t. Pied à repriser u. Pied double transport v. Pied à roulotter w. Aiguille double

Ce bref mode d'emploi ne contient que les étapes essentielles du fonctionnement de cet appareil. Pour des raisons de sécurité, nous vous recommandons de lire le mode d'emploi détaillé (voir page suivante) où toutes les fonctions importantes sont décrites en détail. Veuillez prêter attention aux consignes de sécurité des pages 2 et 8.

1. Déballage / mise en place

• Placer la machine à coudre sur une surface stable
• Contrôler que le cordon électrique soit débranché et l'interrupteur (15) est éteint (position «0») - La machine à coudre est prête à l'emploi

2. Branchement

• Insérer la fiche du cordon électrique relié à la pédale dans la prise (16)
• Brancher la machine à coudre à une prise de courant électrique

Préparation de la machine à coudre

• S'assurer que la machine est éteinte (interrupteur principal (15) sur position «0»)

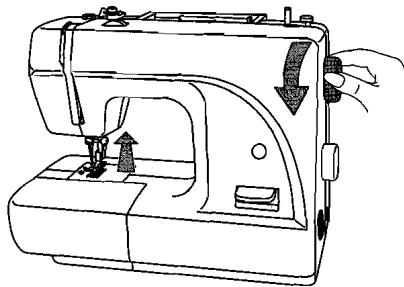

Changement du pied-de-biche

• Les accessoires fournis avec la machine à coudre se trouvent dans une boîte (6) prévue à cet effet
• Avant de changer le pied-de-biche, éteindre la machine à coudre (interrupteur principal (15) sur la position «0»)
• Tourner le volant vers l'avant (13) pour relever l'aiguille au maximum

-Soulever le levier (19) du pied-de-biche - Pousser le levier vers l'avant et enlever le pied

Appuyer

• Mettre le pied désiré, directement sous l'encoche, avec l'axe dirigé vers le haut
• Abaisser le levier du pied (19) jusqu'à ce que l'on entende le déclic du pied qui s'enclenche

Changer l'aiguille

• Choisir le type et la grosseur d'aiguille adaptée au travail (voir tableau page 42)
• Tourner le volant (13), pour relever l'aiguille au maximum
• Dévisser la vis de fixation de l'aiguille
• Enlever l'aiguille
• Enfiler la nouvelle aiguille, partie plate vers l'arête et l'enfiler jusqu'à la butée
• Resserrer la vis de fixation de l'aiguille

Enrouler le fil inférieur et insérer la bobine

Voir pages 13 et 14

Enfilier le fil supérieur

Voir page 16

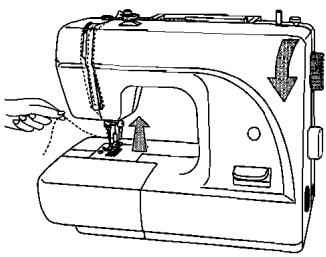

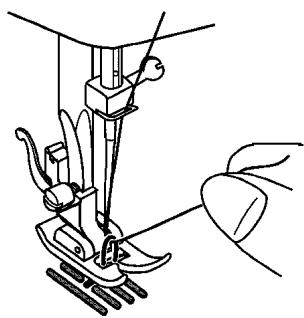

Extraire le fil inférieur

-Soulever le pied à l'aide du levier (19). Tourner le volant (13) vers l'avant jusqu'à ce que l'aiguille s'abaisse puis se relève. -Tirer sur le fil supérieur jusqu'à ce que le fil inférieur dessorte. -Tirer sur les deux fils vers l'arrière (env. 10 cm.)

4. Coudre

Pendant la couture, il faut être très attentif.

La machine transporte le tissu automatiquement, il ne faut donc ni tirer, ni pousser le tissu (cela risque de casser l'aiguille).

Choix du point

• Choisir le point désiré dans le tableau des points
• Sélectionner le numéro du point désiré avec le sélecteur de points.

- Eteindre la machine (15), interrupteur principal position «0» - Placer le pied qui convient. Changement de pied-de-biche page 9 et 12 - Placer l'interrupteur principal sur position «1» pour allumer la machine - Placer le tissu sous le pied (4) - Abaisser le pied (19) - Au début de la couture maintenir les deux fils vers l'arrière. Avec quelques points les relâcher - Régler la vitesse pendant la couture à l'aide de la pédale de réglage (10) (pression plus forte = vitesse plus grande) - A la fin du travail arrêter la machine - Relever l'aiguille le plus possible avec le volant - Lever le levier du pied - Enlever le tissu et couper le fil avec le coupe-fil (3) - Suivre les instructions détaillées page 18

5. Tension du fil

La tension du fil doit être régée correctement.

Suivez les instructions page 22.

6. Une fois la couture terminée:

- Eteindre la machine à coudre, interrupteur principal (15) position = 0 - Débrancher la machine à coudre - Retirer le cordon d'alimentation

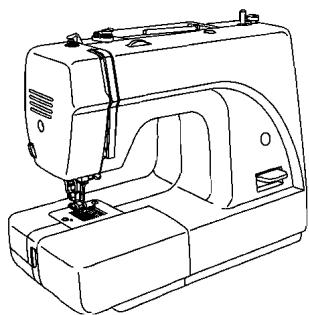

7. Rangement

Débrancher la machine à coudre lorsqu'elle ne sert pas. La recouvrir de sa housse anti-poussière.

Avant la première utilisation

Faites très attention car une manipulation inadéquate du courant électrique peut être fatale. Veuillez lire attentivement les consignes de sécurité de la page 2 et les mesures de sécurité suivantes:

• Veillez à ce que les enfants ne puissent pas jouer avec la machine à coudre
• Lorsque l'aiguille est en mouvement : DANGER. Ne pas toucher!
• Toute manipulation autour de l'aiguille, du pied et de la plaque aiguille, ne doit être effectuée qu'une fois la machine éteinte (interrupteur (15) en position «0»)
• Extraire et réinsérer la bobine uniquement lorsque la machine est éteinte (interrupteur (15) en position «0») N'utiliser la machine à coudre qu'en lieu sec

Utilisation

La machine à coudre permet d'exécuter très facilement des travaux de couture créatifs.

La machine à coudre n'est destinée qu'à un usage privé.

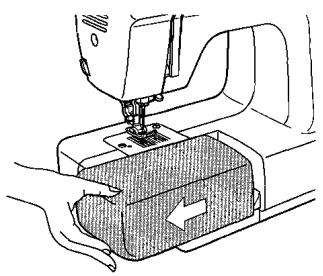

Insérer le plateau amovible

• Pousser le plateau amovible horizontalement dans le sens de la flèche jusqu'à ce qu'il s'enclenche. Ce plateau amovible peut servir à ranger les accessoires.

-Pour l'ouvrir, faire basculer la porte dans le sens de la flèche

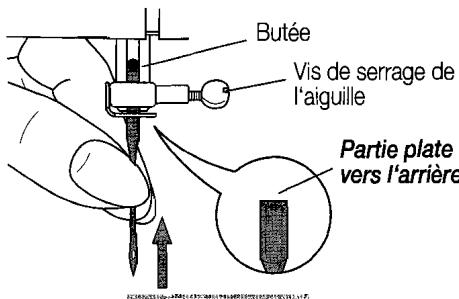

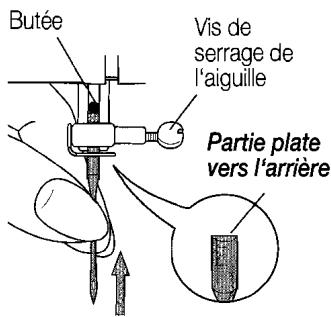

Mise en place de l'aiguille

Avant de mettre ou d'enlever l'aiguille, éteindre la machine à coudre (interrupteur principal position «0»).

Enfiler l'aiguille comme représenté sur le dessin:

• Dévisser la vis de serrage de l'aiguille
• Tourner la partie plate de l'aiguille vers l'arête et l'enfiler jusqu'à la butée. Bien resserrer la vis.

Consigne:

-Si l'aiguille n'est pas enfilée correctement, elle peut se casser ou rompre le fil

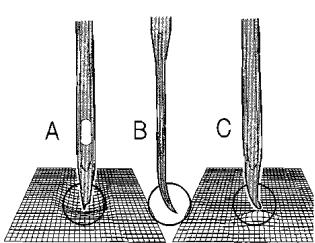

Aiguilles défectueuses

L'aiguille doit être parfaite, sinon cela posera des problèmes au niveau de la couture. Défauts typiques:

A: aiguille émoussée B: aiguille tordue C: pointe de l'aiguille abimée

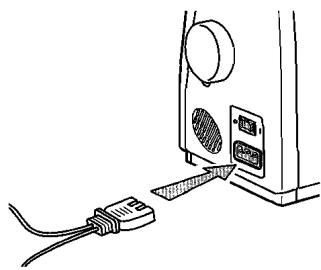

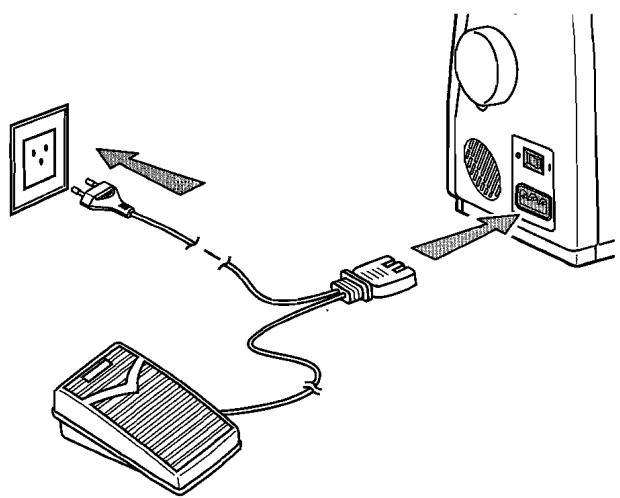

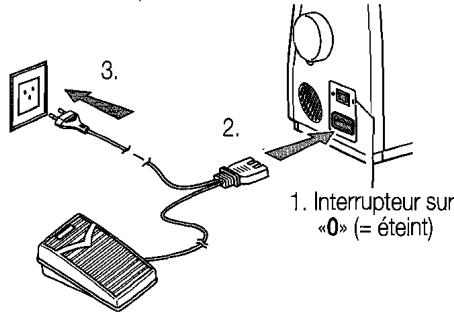

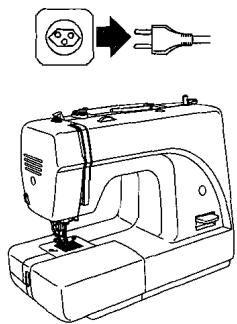

Branchement de la machine à coudre

• Positionner l'interrupteur en position «0» (= éteint)
• Brancher la fiche, reliée à la pédale et à la fiche électrique, à la prise située sur le côté de la machine à coudre - Poser la pédale au sol
• Brancher la machine à coudre à la prise de courant électrique (230 V)

• Toujours débrancher la machine pour remplacer l'aiguille, le pied, la canette ou l'ampoule
• Toujours débrancher la machine quand on ne s'en sert pas

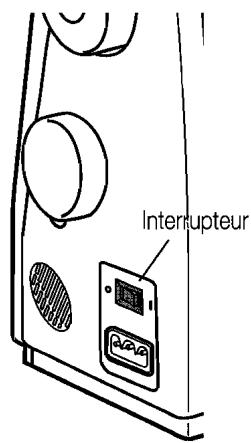

Interrupteur de courant et d'allumage

Cet interrupteur permet d'allumer et d'éteindre la machine à coudre et la lampe qui y est intégrée:

«0»: machine et lampe éteinte «1»: machine et lampe allumée

Attention:

• Avant toute manipulation, il est impératif d'éteindre la machine (interrupteur en position «0»)

Pédale

La pédale règle la vitesse de la couture. Le réglage est continu et progressif. Plus la pression sur la pédale est forte, plus la machine va vite.

-on ne doit utiliser que la pédale d'origine (type KD-2902)

Insérer le pied-de-biche

Les pieds se fixent au moyen d'une fermeture à déclic et se changent très facilement.

• Abaisser la tige ① du support-pied à l'aide du levier (voir p. 21) jusqu'à ce que l'enclenche ② de ce dernier appuie sur la barrette du pied ③. Tirer le levier ④ légèrement vers l'avant et abaisser complètement la tige du support-pied. Le pied de biche s'enclenche.

Retirer le pied-de-biche

• Relever le pied-de-biche - Tirer le levier ④ légèrement vers l'avant pour dégager et enlever le pied-de-biche

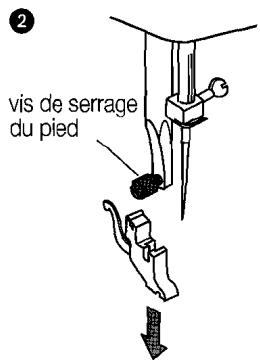

Pour certains pieds spéciaux, le support-pied doit être enlevé puis inséré à nouveau.

• Lever la tige 1 du support-pied à l'aide du levier (voir page 21)
• Monter le support-pied 2 et le fixer en serrant la vis 5

• Avant d'effectuer les prochaines opérations, placer l'interrupteur principal sur la position «0» (éteint)!

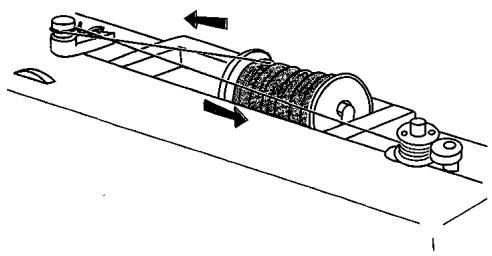

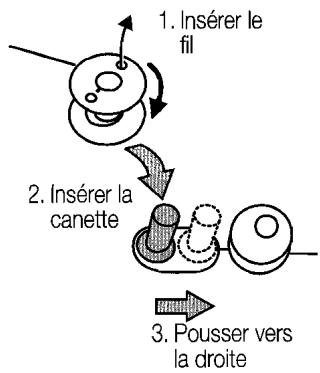

Remplissage de la canette

• Enfiler la bobine pleine sur le support bobine puis la fixer avec l'anneau de fixation
• Insérer le fil en le croissant suivant l'illustration

• Faire ressortir le fil par le trou de la canette (de l'intérieur vers l'extérieur)
• Placer la canette vide sur le support canette (12). Puis repousser la canette vers l'arêtoir canette (7)
• Maintenir ce bout de fil qui sort et faire démarrer la machine en actionnant la pédale. Après quelques tours, lâcher le fil et continuer de remplir la canette
• Le remplissage de la canette s'arrête automatiquement lorsque la canette est pleine
• Arrête la machine, repousse la canette vers la gauche.
• Retirer la canette de son support et couper le fil

• Quand le support canette se trouve en position de replissage (poussé vers la droite), la fonction couture de la machine s'arrête automatiquement et le volant se bloque. Pour recommencer à coudre, repousser le support canette vers la gauche.

Mise en place de la canette / enfilage du fil inférieur

Avant de mettre ou d'enlever la canette, relever l'aiguille le plus possible avec le volant et éteindre la machine à coudre (interrupteur principal position «0»).

• Ouvrir le couvercle du bras libre
• Tenir le boitier à canette
• Insérer la canette pleine, de façon à ce que le fil s'enroule dans le sens des aiguilles d'une montre (voir flèche)

-Tirer le fil dans la fente et le faire passer sous la plaquette-ressort - Maintenir le loquet du boîtier à canette entre le pouce et l'index - Insérer le boîtier à canette dans l'encoche et relâcher le loquet (ça s'enclenche)

Tension du fil inférieur

Pour contrôler la tension du fil inférieur, placer une canette pleine dans le boîtier à canette (voir p. 14). Puis tenir l'extrémité du fil qui sort du boîtier et le laisser pendre.

La tension du fil est correcte si le boîtier avec la canette descend de 5 à 10 cm environ et s'arrête.

• Si la canette à l'intérieur du boitier se déroule trop facilement, cela signifie que la tension du fil est trop BASSE : tourner la vis de réglage vers le «+» - Si le boitier avec la canette ne rougit pas ou ne s'abaisse que de très peu, cela signifie que la tension du fil est trop forte : tourner la vis de réglage vers le «—»

• Normalement il ne faut pas régler la tension du fil inférieur

Enfilage du fil supérieur

Avant d'effectuer l'enfilage du fil supérieur, relever l'aiguille et le releveur de fil au maximum à l'aide du volant.

Eteindre la machine à coudre (interrupteur principal sur position «0»).

Enfiler le fil supérieur comme suit:

• Placer une bobine sur le support bobine
• Faire passer le fil dans le guide—fil en haut...
• le faire descendre dans le guide—fil en bas à gauche
• Le faire remonter et le faire passer dans le guide—fil en haut,
• puis le faire redescendre
• Le faire passer le fil dans le guide-fil près de l'aiguille et l'enfiler dans le chas de l'aiguille de l'avant vers l'arête. Couper le fil avec le coupe-fil.

Pour faire sortir le fil inférieur

• Relever le pied à l'aide du levier (19)
• Tenir l'extrémité du fil supérieur
• Tourner le volant vers soi jusqu'à ce que l'aiguille s'abaisse, puis la re-tourner en position haute

-Tirer sur le fil supérieur jusqu'à ce que le fil inférieur sorte par le trou de la plaque aiguille - Placer les deux fils vers l'arrière en passant sous le pied-de-biche. Ils doivent dépasser de 10 cm environ

Choix des points

Choisir les points à l'aide de la manette de sélection: ils apparaissent sur le panneau d'affichage.

Eléments de commande pour le choix du point:

• Sélecteur de points
• Panneau d'affichage
• Choix de la longueur du point
• Interrupteur pour couture en marche arrêté (voir égal. page 20)

Panneau d'affichage

Sélecteur de points

Marche arrête

Attention:

• Pour éviter que l'aiguille ne se casse, tourner le sélecteur de points uniquement quand l'aiguille se trouve le plus haut possible.
• Les pieds principaux sont fournis avec la machine. Certaines applications nécessitant des pieds spéciaux, qui peuvent être commandés auprès de notre service clientèle (voir en bas de la page 5)

Tableau des points

Les points apparaissent sur le panneau d'affichage dans l'ordre où ils sont imprimés sur la machine.

-Boutonnière page 26 - Point droit page 23 - Point zigzag page 23 - Point zigzag fermé page 24 - Point pour ourlet invisible page 28 - Point utilitaire ; point de feston page 30

Applications typiques (par ordre alphabétique):

-Boutonniere page 26 -Coudre de la dentelle page 36 Coudre en marche arriere page 20 -Coudrelsboutons page 25 -Coudrelesjeans page21 Coudre une fermeture éclair page 31 -Cuir, cuir synthetique (transport supérieur) page 37 -Guide-pique page 20 Ourlet page 35 -Piquer un cordonnet page 34 - Point de feston page 30 - Point droit avec aiguille au centre page 23 - Point pour ourlet invisible page 28 - Point zigzag multiple page 24 -Point zigzag page 23 - Point utilise page 30 - Repriser avec le pied à reprimer page 33 - Repriser avec le pied universel page 32 -Transporteur supérieur page 37

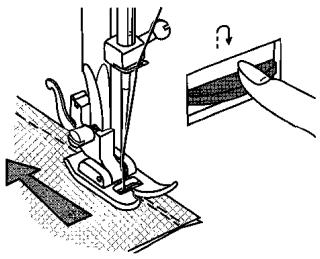

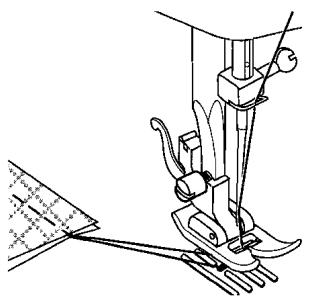

Marche arrière

- À la fin d'une couture, appuyer sur le bouton de recul - Faire quelques points en marche arrière

En relâchant le bouton, la machine à coudre repart en marche avant.

Enlever le tissu

• Tourner le volant pour relever le fil au maximum
• Relever le pied et retirer le tissu en tirant vers l'arrière

Couper les fils

• Tenir les fils avec les deux mains et les couper avec le coupe-fil.

Insérer le guide-pique

Pour coudre ourlets, plis etc.

• Insérer avec précaution le guide piqure dans le trou du support-pied prévu à cet effet

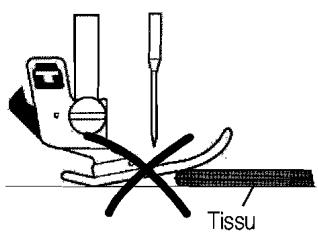

Levier à deux crans

Pour faciliter le passage de tissus très épais sous le pied-de-biche, on peut augmenter l'espace entre le pied-de-biche et la plaque, en relevant le pied d'un cran.

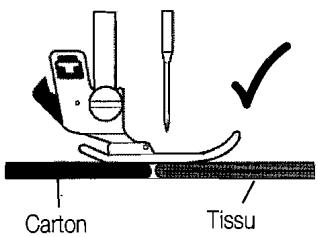

Coudre les jeans

Avec cette machine à coudre, il est également possible de coudre ou de raccourcir les jeans. Respecter les deux règles suivantes:

1. Pendant la couture, le pied ne doit jamais être en position oblique : cela casserait l'aiguille. Mettre par ex. du carton ou du tissu sous le pied.
2. Surtout ne pas tirer sur le tissu, mais bien l'accompagner, sinon l'aiguille pourrait se plier ou se casser sur le pied ou sur la plaque aiguille.

Réglage de la pression du pied-de-biche

La pression du pied-de-biche est pré-réglée sur la position «normale». Pour coudre des tissus spécifiques, on peut adapter la pression du pied-de-biche en tournant la vis de réglage à l'aide d'une pièce de monnaie.

Tissus épais: tourner la vis dans le sens des aiguilles d'une montre - Tissus fins: tourner la vis dans le sens contraire des aiguilles d'une montre

Tension du fil

Pour obtenir une couture impeccable, la tension du fil doit toujours être réglée correctement.

Les réglages:

A) Tension correcte du fil : Le fil supérieur (blanc) et le fil inférieur (rouge) doivent s'entrecroiser à peu près au milieu du tissu. B) Le fil supérieur est trop détendu : Le fil supérieur (blanc) apparait sur l'arrête du tissu. Régler la tension du fil en tournant la mollette vers un nombre major et recontroller. C) Le fil supérieur est trop tendu : Le fil inférieur (rouge) apparait sur le dessus du tissu. Régler la tension du fil en tournant la mollette vers un numero mineur et recontroller.

Fil inférieur

Réglage de la tension du fil supérieur

Le réglage de base de la tension du fil supérieur correspond à la position «4».

-Pour augmenter la tension du fil supérieur, tourner la mollette vers un numéro majeur. -Pour diminuer la tension du fil supérieur, tourner la mollette vers un numéro mineur.

Tension du fil inférieur

Voir page 15.

Point droit

Point droit

Avec le sélecteur de point (14) désiré, le point droit désiré.

Point zigzag

Avec le sélecteur de point (14) désirez le point zigzag. - La largeur du point peut être modifiée à l'aide du sélecteur de point

Point zigzag fermé

Pied universal

Point zigzag multiple

Pour coudre les élastiques, repriser, assembler ou renforcer des bords. Régler la machine à coudre comme indiqué sur le dessin et changer le pied.

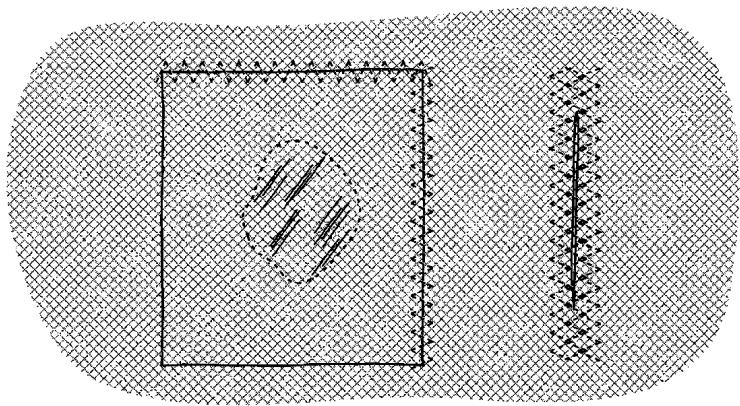

Poser une pièce de renfort - Commencer par coudre la partie centrale ①, puis piquer sur les deux côtés de cette couture en la chevauchant légèrement ② - Selon le genre de tissu et le renfort nécessaire, exécuter 3 à 5 passages

• Pour raccommoder des déchirures, on recommande de placer un tissu de renfort sur l'envers

0 2

Pied boutons

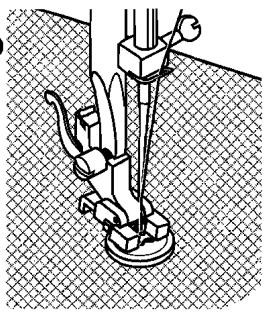

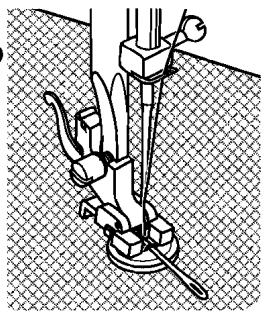

Coudre les boutons

Régler la machine comme indiqué et changer le pied.

• Couvrir le transporter avec la plaque broderie/reprise ①
• Placer le tissu sous le pied et mettre le bouton à l'endroit désiré
• Choisir le point zigzag
• Sélectionner avec le sélecteur de point la largeur du point qui doit correspondre exactement à l'écart entre les deux trous du bouton
• Déplacer l'aiguille en tournant le volant à la main pour s'assurer que l'aiguille entre bien dans le trou de droite et dans celui de gauche
• Placer le sélecteur de point sur le point droit et arrêter le fil en exécutant quelques points
• Replacer le sélecteur de point sur le zigzag et coudre le bouton en effectuant 4 à 5 points
• Retourner au point droit et exécuter quelques points de renfort 2

Boutons avec «pied

• Placer une aiguille à repriser entre les deux trous du bouton et coudre par-dessus

Boutons à quatre trous

-Pour coudre un bouton à quatre trous, piquez tout d'abord les deux premiers trous ② puis déplacez votre ouvrage pour piquer les deux autres trous ③

"Boutonnière"

Pied boutonnière

réglage

couture

Réalisé les boutonnières

Régler la machine comme indiqué et changer le pied. La boutonnière se réalise en quatre étapes.

• Mesurer le diamètre du bouton et ajouter 3 mm (environ)
• Marquer l'emplacement de la boutonnière sur le tissu (1)
• Pousser le pied en avant, le positionner sur la marque (au fin de la marque) Puis abaisser le pied

réglage

couture

• Avec le sélecteur de point désiré, le point boutonnière «2/4». Coudre la bride de la boutonnière avec quelques points.

• Coudre la troisième partie de la boutonnière (la machine coud en arrière)

• Avec le sélecteur de point désiré, le point «2/4» et coudre quelques points
• Soulever le pied et enlever le tissu. Ouvrir la boutonnière avec le découverte au milieu en partant de la bride
• Arrêter la machine à la fin de la boutonnière

• Toujours faire un échantillon avant de réaliser une boutonnière
• Afin d'obtenir plusieurs résultats, réduire légèrement la tension du fil supérieur
• Pour les tissus fins ou délicats, mettre en-dessous du papier journal ou du papier de soie
• Pour les tissus élastiques, utiliser un fil renforcé (le coudre avec le point zigzag)

Pied pour point invisible

Pied pour point invisible

Point invisible (nécessite un pied supplémentaire)

Le point invisible sert pour coudre les ourlets, rideaux, pantalons, jupes, etc.

Cette fonction nécessite un pied pour point invisible, qui peut être acheté auprès de notre service clientèle (non fourni avec la machine).

• Placer le pied pour point invisible et régler la machine comme indiqué ci-contre

• La réalisation d'un ourlet au point invisible requiert un peu d'entraînement. Il est conseillé de toujours faire un essai de point invisible au préalable.

Le point pour ourlet «invisible» :

arrière du tissu

dessus du tissu

• Plier le tissu

• Placer le tissu pié sous le pied
• Tourner le volant vers l'avant avec la main jusqu'à ce que l'aiguille se déplace complètement sur la gauche. L'aiguille doit pénétrer le tissu mais juste au bord de la piècure

• Régler la vis du pied ① pour que le guide-tissu ② touche le bord de l'étoffe
• Piquer lentement et guider soigneusement le tissu, en veillant à ce qu'il suive toujours bien le guide-tissu, sans changer de position

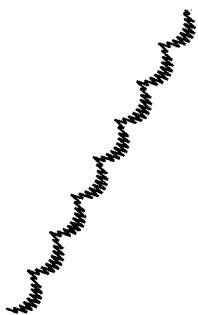

Point de feston

Pied universal

Point de feston

Point d'utilisation

Régler la machine à coudre comme indiqué sur le dessin et changer le pied.

Point de feston:

Pour une finition décorative d'un tissu, par exemple cols, nappes, draps, etc.

Point droit

Pied fermeture éclair

Pose d'une fermeture éclair

Régler la machine à coudre comme indiqué sur le dessin et changer le pied.

Le pied à fermeture éclair peut être fixé à droite ou à gauche, cela dépend du côté de la fermeture éclair que l'on désire coudre ①.

Pour éviter de dévier lorsque vous arrivez près du curseur, procédez comme suit :

-Laissez laiguille piquée dans le tissu - Puis levez le pied - Pousser le curseur derrière ce dernier - Abaissez le pied et continuer de piquer

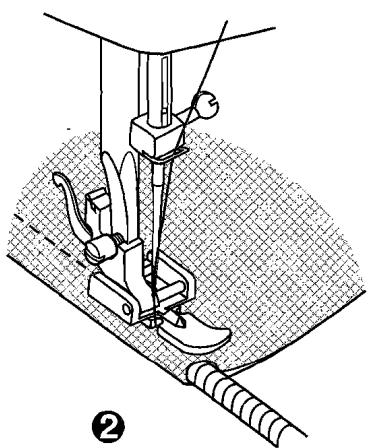

Insérer un cordon

On peut coudre un cordon avec le pied à fermeture éclair ②.

Point droit

Pied universal

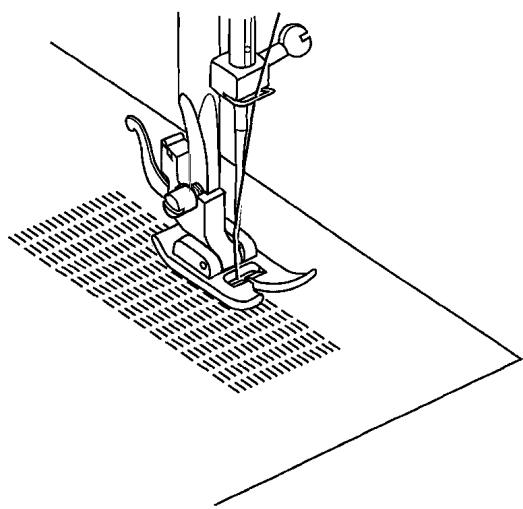

Repriser avec le pied-de-biche universel

Régler la machine à coudre comme indiqué sur le dessin et changer le pied.

• Placez le tissu avec la pièce de renfort sous le pied-de-biche
• Baisser le pied et coudre en avant ou en arrêt
• Piquer jusqu'à ce que le travail soit terminé. Coudre en reculant, voir p. 20.

Repriser avec le pied à reprimer (nécessite un pied supplémentaire)

Cette fonction nécessite un pied à reprimer, qui peut être acheté auprès de notre service clientèle (non fourni avec la machine).

Régler la machine à coudre comme indiqué sur le dessin et changer le pied.

• Couvrir le transporter avec la plaque broderie/reprise ①
• Enlever le support-pied en dévissant la vis 2

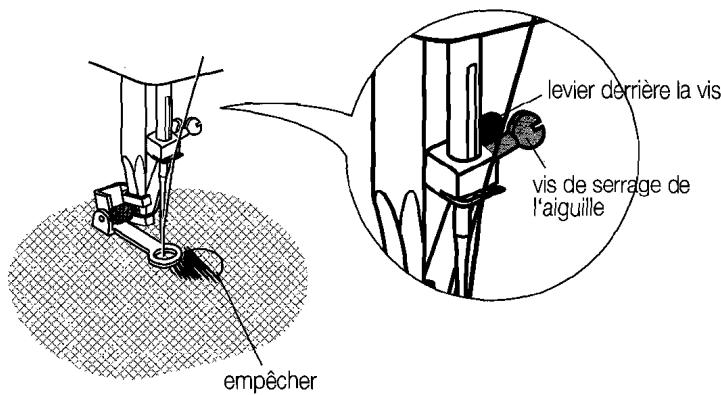

• Insérer le pied à reprimer en s'assurant que le levier se trouve DERRIERE la vis de fixation de l'aiguille.

Avec l'index, exercer une force de pression par l'arête sur le pied à reprimer, puis serrer la vis de serrage 3

-Pour empêcher les mailles de filer, commencer par coudre autour du trou (pour renforcer) -Pour la première série de piques, travailler de gauche à droite - Tourner le tissu d'un quart de tour et repasser une nouvelle fois sur la reprise

Consignes:

-Pour BRODER un excellent résultat, nous vous conseillons d'utiliser un tambour à broder (option) - Une fois le travail terminé, enlever la plaque broderie/reprise

Pied pour cordonnet

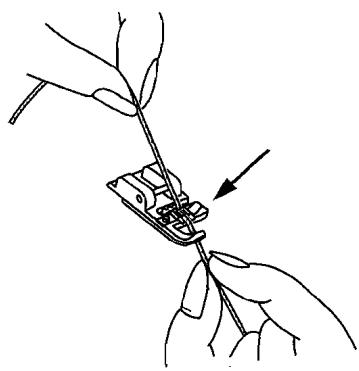

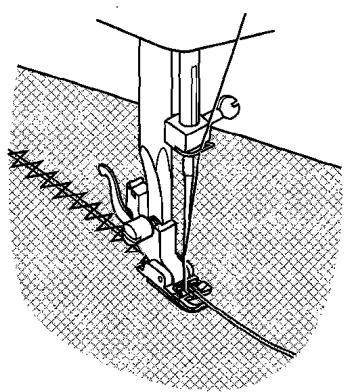

Piquer un cordonnet (nécessite un pied supplémentaire)

Cette fonction nécessite un pied pour cordonnet, qui peut être acheté auprès de notre service clientèle (non fourni avec la machine).

Régler la machine comme indiqué sur le dessin et changer le pied.

Le pied pour cordonnet s'utilise pour des décorations, des coussins, des nappes, etc.

Pour piquer un cordonnet, on peut utiliser différents points, comme par ex. le point zigzag ou divers points avec effet décoratif.

• Placer le cordonnet sous le resserré du pied à cordonnet
• Faire 1 à 3 points
• Régler la largeur du point selon le nombre de cordonnets à piquer puis désirer le point

Point droit

Pied pour ourlet

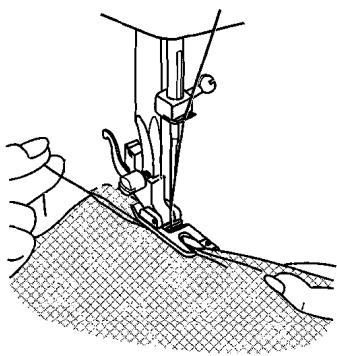

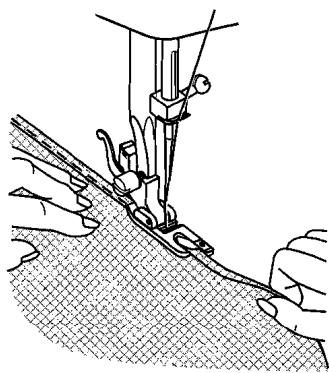

Ourlet (nécessite un pied supplémentaire)

Cette fonction nécessite un pied pour oulet, qui peut être acheté auprès de notre service clientèle (non fourni avec la machine).

Pour coudre les tissus fins et glissants.

-Bien tailler le bord du tissu pour éliminer les fils qui dépassent - Plier deux fois le bord sur 3 mm - Faire 4 à 5 points. Tirer les fils vers l'arrière - Piquer l'aiguille dans le tissu - Lever le pied et glisser le bord du tissu dans le pied 1 - Tirer le tissu vers soi et abaisser le pied - Commencer à piquer - Guider le tissu avec la main et le guider vers le pied 2

Point droit

Pied universal

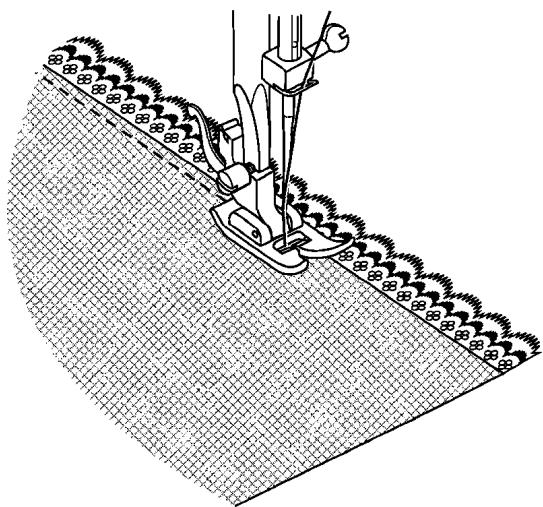

Coudre la dentelle

Régler la machine à coudre comme indiqué sur le dessin et changer le pied.

• Plier le bord du tissu (6 mm env.)
• Placer la dentelle sous le tissu replié (la partie décorative est visible) Coudre près du bord replié

Coudre avec le pied double transport (nécessite un pied supplémentaire)

Cette fonction nécessite un pied double transport, qui peut être acheté auprès de notre service clientèle (non fourni avec la machine).

Pour la couture de tous les tissus tissés ou tricotés, les couvertures en laine, la soie, le vinyle, les cuirs synthétiques, etc.

Le pied double transport équilibre le transport du tissu (dessus et dessous), évitant le transport irrégulier de tissus problématiques.

Régler la machine à coudre comme indiqué sur le dessin et changer le pied (voir aussi page 12).

-Relever le pied - Retirer le pied et son support - Insérer le pied double transport comme suit:

-La fourche 1 enserre la vis de serrage de l'aiguille 2

• Fixer le pied double transport à la tige du pied 3
• Visser la vis
• Vérifier que la vis de serrage de l'aiguille soit bien serrée. Tirer sur le fil inférieur. Glisser les deux fils sous le pied et les tirer doucement vers l'arrière.

Nettoyage

Avant d'effectuer le nettoyage, débranchez la machine.

Si de la poussière ou des bouts de fil s'accumulent autour des griffes, l'entraînement du tissu ne se fera plus aussi bien. Vérifiez régulièrement l'état de cette partie de votre machine et nettoyez si nécessaire. Nous recommandons de la faire nettoyer régulièrement auprès de notre service après-vente.

Nettoyer le corps de l'appareil à l'aide d'un chiffon légèrement humide.

Enlever la plaque aiguille

Tourner le volant vers l'avant pour relever l'aiguille au maximum - Avec le tournevis en L, dévissez les deux vis de la plaque et l'enlever

Nettoyer le transporteur

• Enlever le boîtier de canette
• Nettoyer l'emplacement avec la petite brosse

Nettoyage du crochet et graissage

• Enlever le boîtier de canette
• Tourner les deux leviers de fixation du crochet (a) vers l'extérieur
• Retirer l'anneau (b) et le crochet (c) et nettoyer avec un chiffon doux
• Graisser l'emplacement (d) avec 1 ou 2 gouttes d'huile pour machine à coudre
• Tourner légèrement le volant, jusqu'à ce que le guide-crochet (e) se trouve à gauche
• Remettre le crochet (c) et l'anneau (b)
• Retourner les leviers de fixation du crochet (a) vers l'intérieur

Consigne:

N'utiliser que de l'huile spéciale machine à coudre, sinon cela pourrait l'endommager!

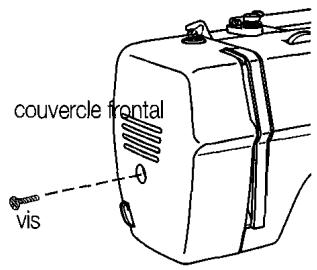

Changer l'ampoule

• Débrancher la machine à coudre avant de changer l'ampoule!

• Dévisser la vis
• Enlever le couvercle frontal

• Dévisser la lampe défectueuse
• Placer la nouvelle ampoule (15 W / 230 V)
• Remettre le capot et revisser

Consigne:

• N'utiliser que des ampoules d'origine!

Rangement

Quand on n'utilise pas la machine à coudre, il faut toujours la débrancher et la recouvrir de sa housse anti-poussière.

Ranger la machine à coudre dans un endroit sec et hors de portée des enfants.

Si la machine à coudre ne sert pas, la débrancher, la protéger de la poussière, de la saleté et de l'humidité.

Les réparations de l'appareil ne doivent être effectuées que par MIGROS-Service. Des réparations effectuées par des non-professionnels peuvent se révéler dangereuses pour les utilisateurs.

Migros décline toute responsabilité en cas de dommages dus à une réparation non effectuée par des spécialistes et dans ce cas sa garantie s'arrête.

Problème	Cause	Solution	Page
Le fil supérieur casse	- Enfilage du fil incorrect	- Enfilier à nouveau le fil à travers la machine et l'aiguille	16
	- Tension du fil trop forts	- Réduire tension du fil sup. (chiffre mineur)	22
	- Fil trop épais pour l'aiguille	- Utiliser une plus grosse aiguille	42
	- Aiguille non insérée correctement	- Enlever et replacer correctement l'aiguille (partie plate vers l'arrête)	9
	- Fil s'entortille autour du support bobine	- Retirer le fil et le rembobiner	16
	- Aiguille abîmée	- Remplacer l'aiguille	9
Le fil inférieur casse	- Le boîtier de canette est mal enfilé	- Enfilier à nouveau	14
	- Le fil de canette est mal enroulé ou la canette est trop pleine	- Enrouler à nouveau le fil sur la canette	14
	- Le boîtier de canette est sale	- Nettoyer le boîtier	38
Les points ne se forment pas toujours	- Aiguille mal insérée	- Enlever et replacer correctement l'aiguille (partie plate vers l'arrête)	9
	- Aiguille tordue ou émoussée	- Remplacer l'aiguille	9
	- Aiguille de grossem incorrecte	- Choisir une grossem d'aiguille adaptée au fil et au tissu	42
	- Pied-de-biche ne convient pas	- Vérifier si le pied-de-biche correspond bien au travail en cours	12
Point trop lâche	- Fil non correctement enfilé	- Enfilier à nouveau	14/16
	- Canette mal préparée	- Préparer à nouveau la canette	14
	- Association fil/tissu/aiguille erronée	- Adapter l'association	42
	- Longueur de point mal régèle	- Régler la longueur du point	22

Problème	Cause	Solution	Page
Les coutures se ré-tractent ou froncent	- Aiguille trop grossse pour le tissu	- Utiliser une aiguille plus fine	42
L'aiguille casse	- Le tissu a été tiré	- Ne pas tirer sur le tissu: l'aiguille peut se tordre et heurter le pied ou la plaque de l'aiguille	21
	- L'aiguille heute le pied	- Sélectionner un autre programme ou changer le pied	9
	- L'aiguille n'est pas insérée correctement	- Insérer de nouveau l'aiguille (côté plat vers l'arrête)	42
	- L'aiguille et le fil ne sont pas adaptés à la couture	- Choisir une aiguille et un fil de taille adaptée	42
Les points et l'entrainment sont irréguliers	- Fil pas assez solide	- Prendre un fil de meilleure qualité	42
	- Fil de canette mal enfilé	- Enfilier correctement le fil de canette	14/16
	- Tissu tiré lors de la couture	- Ne pas tirer sur le tissu lorsque l'on coud	21
La machine est bruyante/ fonctionne mal	- Présence de poussière ou de l'huile dans les griffes ou dans la tige aiguille	- Nettoyer tige aiguille et griffes d'entrainment	38
	- Machine doit êtreGRAISSée	- Huiler la machine en suivant les instructions	38
	- Huile de mauvaise qualité a été utilisée	- N'utiliser que de l'huile pour machine à cordre	38
	- Aiguille tordue ou émoussée	- Remplacer l'aiguille	9
Le transporter ne fonctionne pas	- Plaque broderie/reprisage mon-tee	- Enlever la plaque broderie/reprise	33
L'aiguille ne bouge pas mais le moteur fonctionne	- La fonction enroulement est éteinte	- Déplacer le support canette vers la gauche	13

Résistance de l'aignuille (sysûme aiguilles: 130/705H)	Type de tissu	Type de fil
65-75 (9-11)	Tissus fins: Coton fin, voile, serge, soie, mousse-line, quina, interlock, tricot de cotton, maille, jersey, crêpe, tissu polyester, tissus pour jupes et chemisiers.	Coton fin, polyester ou nylon.
80 (12)	Tissus moyens: Coton, satin, toile, maille double, laine fine.	La majore partie des fils sont de grossee moyenne et donc adaptés à ce genre de tissu et d'ailguille. En général, on utilise du fil en polyester pour les tissus synthétiques et du fil en cotton pour les tissus naturels. Le fil supérieur et le fil inférieur doivent être du même type.
90 (14)	Tissus moyens: Toile coton, laine, grossse maille, tissu éponge, jeans.
100 (16)	Tissus écais: Toile de lin, laine, toile de tente, toile de courtepointe, jeans, tissus d'ameuble-ment (fins à moyens).
110 (18)	Tissus écais: Laine écaisse, tissus pour manteaux, tissus d'ameublement, cuir et vinyle.	Fil plus gros, fil pour tapis, régler la pression du pied (voir p. 21).

Important: plus le tissu est épais, plus le fil est gros et plus l'aiguille doit être résistante.

Résistance de l'aiguille	Type de tissu	Type de fil
65 jusqu'à 110	Aiguille standard pointue, de faible à force.	Tissus naturels: laine, coton, soie, quina, etc. Ne convient pas à la maille double.
65 jusqu'à 110	Aiguille à pointe mi-sphérique.	Tissus naturels et synthétiques, maille en polyes-ter, interlock, tricot, maille double.
65 jusqu'à 110	Aiguille à pointe sphérique.	Ouir, vinyle, polyester (chas plus grand que celui d'une aiguille normale).

Consigne:

• Pour changer l'aiguille, voir page 9.

• Déposer gracieusement tout appareil hors d'usage auprès d'un point de vente pour permettre son élimination adaptée
• Éliminer immédiatement tout appareil représentant un défaut dangereux et s'assurer qu'il ne puisse plus être utilisé
• Ne pas le jeter dans les ordures ménagères

Données techniques

Tension nominale		230 Volt/ 50 Hz
Puisance nominale	- Machine	70 Watt
	- Ampoule	15 Watt
	- Total	85 Watt
Dimensions	(Poignée encastrée)	env. 380 x 305 x 165 mm (B x H x T)
Longueur du cordon	- Cordon d'alimentation	env. 1.8 m
	- Cordon pédale	env. 1.4 m
Poids	- Machine à coudre	env. 6.5 kg
Matériau		Aluminium / plastique
Éléments de commande	- Interrupteur Allumé /Eteint	inclus
	- Sélecteur rotatif pourCHOix facile des points	inclus
	- Pédale pour commander la vitesse de couture	inclus
Éléments de vision	- Affichage des points	inclus
	- Lampe pour coudre	inclus
Système de crochet		crochet CB
Système pour aiguilles		130/705H
Compatibilité electromagnétique		selon directive UE
Testé «TÜV»		oui
Garantie		2 ans

Sous réserve de toute modification de construction et de fabrication de la machine en raison de progrès techniques.

Abaisser le transporteur 8 Accessoires 5 Aiguille défectueuse 9 Aperçu des accessoires 5 Aperçu de l'appareil et des éléments de commande 4 Branchement à la prise de courant 10 Bref mode d'emploi 6 Changer l'ampoule 39 Choix des points 18 Consignes de sécurité 2 Coudre la dentelle 36 Coupe-fil 20 Couvrir le transporteur 25 Données techniques 43 Élimination 43 Enfilage du fil 14/16 Enfilage du fil inférieur 14 Enfilage du fil supérieur 16 Entretien 39 Faire sortir le fil inférieur 17 Insérer l'aiguille 9 Insérer le pied-de-biche 12 Insérer le plateau amovible 9 Interrupteur de courant et d'allumage 11 Levier à deux crans 21 Marche arrêt 20 Mise en place de l'aiguille 9 Mise en place de la canette 14 Mise en place du guide-piqure 20 Monter le support-pied 12

Nettoyage 38 Nettoyage et graissage du crochet 38 Nettoyer le transporteur 38 Ourlet invisible 28 Pédale 11 Problèmes 40 Pied double transport 37 Pied pour ourlet 35 Piquer un cordonnet 34 Plateau amovible 9 Point de feston 30 Point droit 23 Point invisible 28 Point zigzag 23 Point zigzag multiple 24 Point utilisé 30 Pose d'une fermeture éclair 31 Rangement 39 Réaliser les boutonnières 26 Réglage de la pression du pied-de-biche 21 Réglage de la tension du fil supérieur 22 Remplissage de la canette 13 Repriser avec le pied à repriser 33 Repriser avec le pied-de-biche universel 32 Retirer le pied-de-biche 12 Tableau des aguilles et des fils 42 Tableau des fils 42 Tableau des points 19 Tension du fil 22 Tension du fil inférieur 15

---

---

MIGROS garantit, pour la durée de deux ans à partir de la date d'achat, le fonctionnement correct de l'objet acquis et son absence de défauts.

MIGROS peut avoir la modalité d'exécution de la prestation de garantie entre la réparation gratuite, le remplacement par un produit équivalent ou le remboursement du prix payé. Toutes les autres prestations sont exclues.

La garantie n'inclut pas l'usure normale, ni les conséquences d'un traitement non approprié, ni l'endommagement par l'acheteur ou un tiers, ni les défauts dus à des circonstances extérieures.

La garantie n'est valable que si les réparations ont exclusivement été effectuées par le service après-vente MIGROS ou par les services autorisés par MIGROS.

Nous vous prions de bien vouloir conserver soigneusement le certificat de garantie ou le justificatif de l'achat (quittance, facture).

Sans celui-ci, aucune réclamation ne sera admise.

Service

Les articles nécessitant un service d'entretien ou une réparation sont repris à chaque point de vente.

M-INFOLINE

0848 84 0848

www.migros.ch

Avez des questions? M-Infoline est là pour vous aider: 0848 84 0848 du lundi au vendredi de 8 h à 18 h 30 (8 cts/min. de 8 h à 17 h, 4 cts/min. de 17 h à 18 h 30).

E-Mail: [e-mail]

En cas de questions concernant cette machine à coudre, veuillez vous adresser à notre service conseil au:

052 742 08 09 du lundi au vendredi de 8h à 12h et de 13h30 à 17h.
