MODE D'EMPLOI ES-210 ECHO

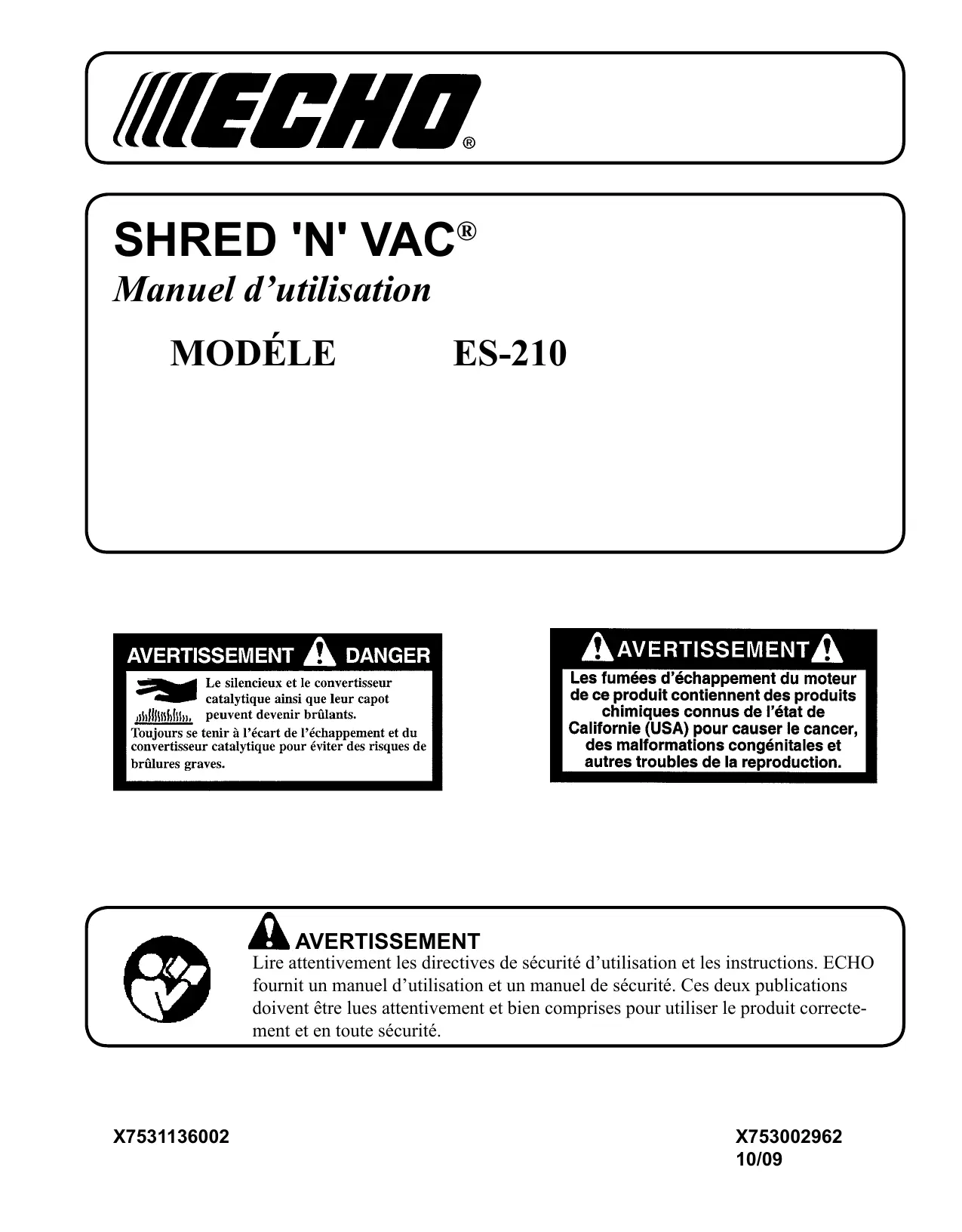

Manuel d'utilisation

MODELE

ES-210

DANGER

Le silencieux et le convertisseur catalytique ainsi que leur capot peuvent devenir brûlants.

Toujours se tenir à l'écart de l'échappement et du convertisseur catalytique pour éviter des risques de brûlures graves.

Les fumées d'échappement du moteur de ce produit contiennent des produits chimiques connus de l'état de Californie (USA) pour causer le cancer, des malformations congénitales et autres troubles de la reproduction.

Avertissement

Lire attentivement les directives de sécurité d'utilisation et les instructions. ECHO fournit un manuel d'utilisation et un manuel de sécurité. Ces deux publications doivent être lues attentivement et bien compris pour utiliser le produit correctement et en toute sécurité.

Bienvenue chez ECHO. Ce produit a été conçu et fabriqué pour une longue vie utile et une grande fiabilité. Lire et veiller à bien comprendre les instructions de ce manuel. Il est facile à utiliser et contient de nombreux conseils utiles et messages de SECURITE.

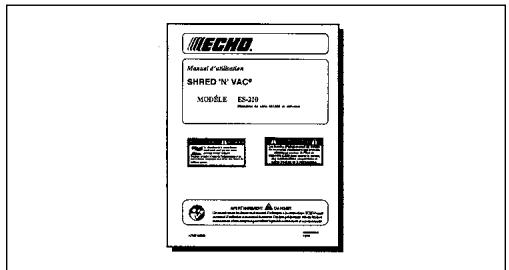

Le MANUEL d'utilisation

Lire ce manuel avant d'utiliser l'outil et le conserver en lieu sûr pour future référence. Contient des spécifications et instructions concernant l'utilisation, le démarrage, l'arrêt, l'entretien, le rangement et l'assemblage de ce produit.

TABLE des matières

• Le manuel d'utilisation 2

Sécurité 3

• Symboles de sécurité et informations importantes. 3
• Symboles internationaux 3
• Conditions physiques et équipement de sécurité.... 4
• Equipement 6

Contrôle des émissions 6

Description 7

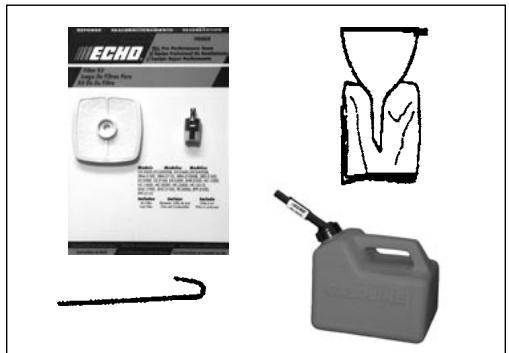

Contenu 8

Assemblage 9

• Applications 9
• Aspiration et déchiquetage 9

Utilisation. 10

• Carburant 10
• Démarrage d'un moteur froid 12
• Démarrage d'un moteur chaud 13
• Arrêt du moteur 13
• Utilisation de la soufflante 14
• Utilisation de la SHRED 'N' VAC* 15
• Dépannage de la SHRED 'N' VAC* 15

Copyright © 2010 par Echo, Incorporated. Tous droits réservés.

Entretien 17

• Niveau de difficulté 17
• Intervalles d'entretien 17 - Filtre à air. 18

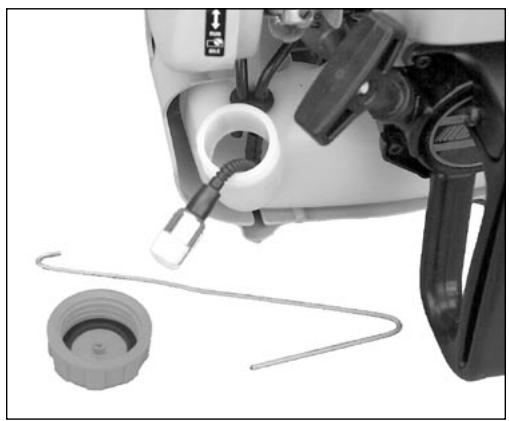

• Filtre à carburant 18

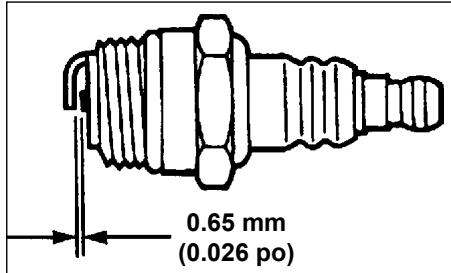

• Bougie 19

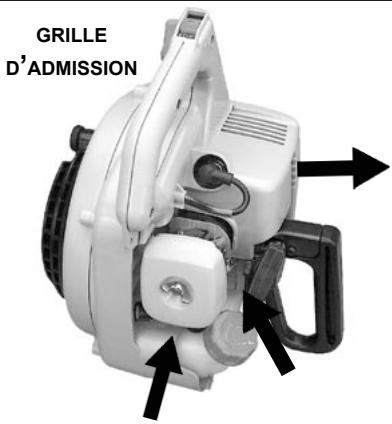

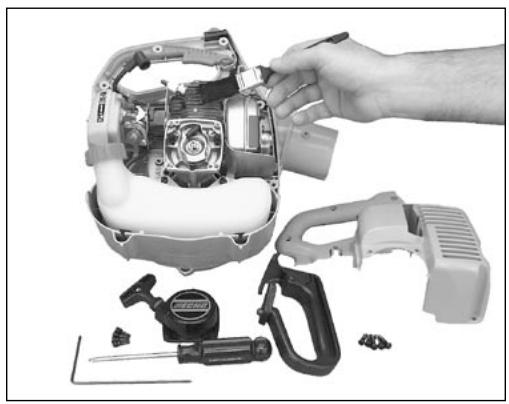

• Système de refroidissement 19

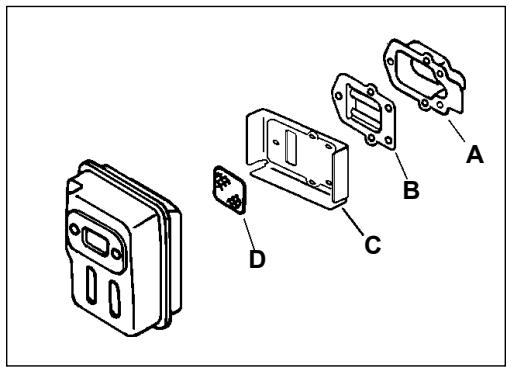

• Système d'échévèment 20 - Lame de déchiquetage 22

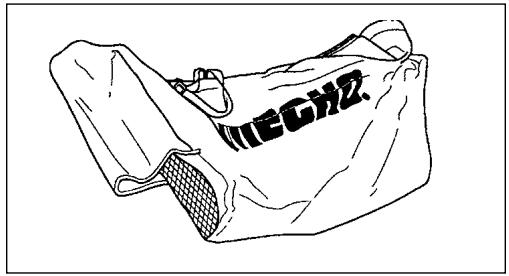

• Sac à débris 22

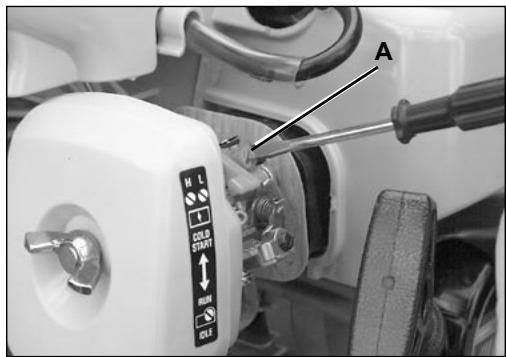

• Réglement du carburateur 23
• Réglage pour haute altitude 19

Dépannage 24

Remisage 25

Caractéristiques 26

Déclaration de garantie 27

Informations de dépannage 28

• Pièces/Números de série 28 - Service 28 - Service après-vente ECHO 28 - Carte de garantie 28
• Manuels supplémentaires ou de rechange 28

Les caractéristiques, descriptions et illustrations contenus dans ce manuel, bien qu'étant considérées comme exactes au moment de la publication, sont sujettes à changements sans préavis. Les illustrations peuvent inclure des équipements et accessoires en option et ne pas montrer tout l'équipement standard.

Symboles de sécurité et informations importantes

Des messages, attirant l'attention sur la sécurité et contenant des messages d'information utiles, précédés de symboles et de mots clés, apparaissent tout au long de ce manuel et sur le produit lui-même. La signification de ces symboles et mots clés est expliquée ci-dessous.

DANGER

Ce symbole, accompagné du terme « DANGER », est destiné à attirer l'attention sur une action ou une situation qui, si elle n'est pas évitée, va entraîner la mort ou de graves blessures.

Symbole d'interdiction (CERCLE BARRE)

Ce symbole est superposé à l'illustration d'une action interdite. Le non-respect de ces interdictions peut entraîner des blessures graves ou mortelles.

Avertissement

Ce symbole, accompagné du terme « AVERTISSEMENT », est destiné à attirer l'attention sur une action ou une situation qui, si elle n'est pas évitée, PEUT entraîner la mort ou de graves blessures.

IMPORTANT Ce message encadré contient des informations relatives à la protection de l'outil.

REMARQUE Ce message encadré contient des conseils au sujet de l'utilisation, de l'entretien et de la maintenance de l'outil.

Attention

Ce symbole, accompagné du terme « ATTENTION », est destiné à attirer l'attention sur une action ou une situation qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou sans gravité.

Symbolesinternationaux

Symbole	Description	Symbole	Description
	Lire et voir à bien comprendre les instructions du manuel d'utilisation.		Mélange huile et essence
	Porter des protections pour les yeux, les oreilles et la tête		Perte de doigs
	SURFACE BRULANTE		Porter des gants. Tenir l'outil à deux mains.
	Sécurité/alerte		Porter des chaussures antidérapantes.
	NE PAS approcher le carburant de flammes ou d'étin celles.		NE PAS fumer在此之前 du carburant.

Symbole	Description	Symbole	Description
IgnitionONOFF	MARCHÉ/ARRÊTallumage	STOP	Poire d'amortçage
L	Arrêt d'urgence	H	Starter volet dedépart positionSTART (fermé)
T	Réglage du carbu-rateur-Mélange haut régime	H	Starter volet dedépart positionRUN (ouvert)
R	Réglage du carburateur-Mélange bas régime	H	Réglage du carburateurRégime de ralentti

Avertissement

Les utilisateurs et autres personnes représentées risquent des blessures si le SHRED 'N' VAC® n'est pas utilisé correctement et/ou si les précautions de sécurité ne sont pas prises. Des vêtements et un équipement de sécurité adéquats doivent être portés lors de l'utilisation du SHRED 'N' VAC®.

Condition physique

Le jugement et les capacités physiques de l'opérateur peuvent être réduits :

• s'il est malade,
• s'il est sous l'influence de médicaments,
• s'il est sous l'influence de l'alcool ou de drogues.

N'utiliser l'outil qu'en bonne condition physique et mentale.

Protection des yeux

Porter des lunettes de sécurité conformes aux normes ANSI Z87.1 ou CE lors de toute utilisation de la soufflante.

Protection des mains

Porter des gants antidérapants caoutchouc pour améliorer la prise sur les poignées de la soufflante. Les gants réduisent également la transmission des vibrations du moteur aux mains.

Protection des voies respiratoires

Porter un masque antipoussière.

Protection auditive

ECHOO recommande le port d'une telle protection chaque fois que l'outil est utilisé.

Vétements appropriés

Porter des vêtements bien ajustés et résistants.

• Porter un pantalon long et une chemise à manches longues.
• NE PAS PORTER DE SHORTS,
• NE PAS PORTER DE CRAVATE, FOULARD OU BIJOUX.

Porter des chaussures de travail à semelles antidérapantes.

• NE PAS PORTER DE SANDALES,
• NE PAS UTILISER L'OUTIL PIEDS NUS.

Garder les cheveux longs à l'écart du moteur et de l'admission d'air. Les protégler avec un chapeau ou un filet.

Temps chaud et humide

Le port de vêtements protecteurs peut accroître la fatigue de l'opérateur et causer un coup de chaleur. Effectuer le travail le plus pénible le matin de bonne heure ou en fin d'après-midi, lorsque les températures sont plus basses.

Vibrations et froid

On pense qu’un état appelé le phénomène de Raynaud, qui affecte les doigts de certaines personnes, peut être causé par une exposition aux vibrations et au froid. Une telle exposition peut provoquer des picotements et des brûlures, suivis d’une décoloration et d’un engourdissement des doigts. Il est fortement recommandé de prendre les précautions suivantes, dans la mesure où l’on ignore l’exposition minimum pouvant déclencher ces symptômes.

• Maintenir le corps au chaud, particulièrement la tête, le cou, les chevilles, les mains et les poignets.
• Maintenir une bonne circulation sanguine en agitant vigoureusement les bras pendant des fréquentes pauses et en s'abstenant de fumer.
• Limiter les heures de travail. Essayer de compléter chaque journée par des travaux n'exigeant pas l'utilisation de l'outil ou de tout autre matériel portatif à moteur.
• En cas de douleurs, de rougeur ou de gonflement des doigts, suivi d'un blanchissement et d'une perte de sensation, consulter un médecin avant toute autre exposition au froid et aux vibrations.

Microtraumatismes répétés —

On pense qu'une utilisation excessive des muscles et des tendons des doigts, des mains, des bras et des épaules peut provoquer un endolorissement, une enflure, un engourdissement, une faiblesse et des douleurs aiguës. Certains mouvements répétitifs des mains peuvent désigner un risque élevé de microtraumatismes répétés, dont un cas extrême est le syndrome métacarpien. Ce syndrome risque de se produire lorsque le poignet enflé et pince un nerf vital traversant le canal. Certains pensent qu'une exposition prolongée aux vibrations peut contribuer à ce syndrome, susceptible de causer des douleurs aiguës pendant des mois, voir des années.

Pour réduire le risque de microtraumatismes répétés/syndrome métacarpien :

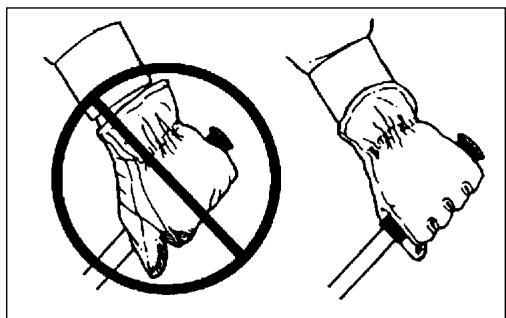

• Éviter de courber, étirer ou tordre le poignet. Essayer au contraire de le maintenir droit. En outre, se servir de toute la main, pas simplement du pouce et de l'index, pour saisir.
• Faire des pauses régulières pour minimiser les efforts répétitifs et reposer les mains.
• Réduire la vitesse et la force des mouvements répétitifs.
• Faire des exercices de musculation des mains et des bras.
• En cas de picotement, engourdissement ou douleurs dans les doigts, les mains, les poignets ou les bras, cesser immédiatement d'utiliser tout équipement motorisé et consulter un médecin. Plus les microtraumatismes répétés et le syndrome du canal carpien sont diagnostiqués rapidement, plus les lésions nerveuses et musculaires permanentes ont des chances d'être évitées.

DANGER

Ne pas utiliser ce produit à l'intérieur ou dans des endroits mal aérés. Les gaz d'échappement contiennent des substances toxiques pouvant causer des lésions graves ou mortelles.

Lisez les manuels

• Fournir le manuel d'utilisation et les instructions de sécurité d'utilisation à tous les opérateurs de cet outil.

Dégager la zone de travail

• Avertir les autres travailleurs et personnes représentées et empêcher les enfants et animaux domestiques d'approcher à moins de 15m (50 pi) lorsque de l'outil est utilisé.
• Ne pas utiliser ce produit à l'intérieur ou dans des endroits mal aérés.
• Ne pas pointer le tube de soufflerie en direction de personnes ou animaux.

Garder une bonne prise

• Tenir fermement les poignées avant et arrêter à deux mains, les doigts et le pouce encerclant solidement les poignées.

• Toujours se tenir bien campé et en équilibre. Ne pas se tenir sur des surfaces glissantes, irrégulières ou instables. Ne pas travailler en position de déséquilibre ou sur une échelle.

Ne pas toucher les surfaces brûlantes

Garder l'équipement exempt de débris inflammables. Éviter tout contact pendant l'utilisation et immédiatement après l'arrêt.

Avertissement

Utiliser exclusivement des accessoires approuvés par ECHO. L'usage d'accessoires non approuvés peut entraîner des blessures graves. ECHO, INC. décline toute responsabilité en cas de défaillance de dispositifs de coupe ou accessoires n'ayant pas été testés et approuvés par ECHO. Lire et respecter toutes les consignes de sécurité de ce manuel et du manuel de sécurité.

• Vérifier le serrage et la présence des écrous, boulons et vis. Serrer et/ou remplacer selon le besoin.
• Ne pas utiliser la soufflante si des pièces manquent ou sont endommagées.
• Faire réparer par un concessionnaire réparateur ECHO agréé.
• N'utiliser que les accessoires et pièces recommandés dans ce manuel d'utilisation.

Avertissement

Les pièces mobiles peuvent entraîner l'amputation des doigts et causer de graves blessures. Garder les mains, les vêtements et les objets pendants à l'écart de toutes les ouvertures.

• TOUJOURS arrêter le moteur, débrancher la bougie et vérifier que toutes les pièces mobiles sont complètementarrêtées avant de désteroler les obstacles, d'enlever les débris ou d'effectuer l'entretien de l'outil.
• NE PAS démarrer ni utiliser l'outil si les protections et les capots protecteurs ne sont pas tous correctement installés sur l'outil.
• NE JAMAIS mettre la main dans une ouverture lorsque le moteur tourne. Les pièces en mouvement ne sont pas toujours visibles dans les ouvertures.

Vérifier l'absence de fuite et de dégât au niveau du réservoir de carburant, particulièrement si l'outil est tombé. En cas de dégât ou de fuite, ne pas utiliser l'outil afin d'éviter tout risque de blessures ou de dommages matériels. Avant d'utiliser à nouveau l'outil, le faire réparer par un concessionnaire réparateur/agréé.

EPA 2010 et ultérieur

Le système antipollution est de type EM/TWC (Engine Modification and Three-Way Catalyst - modification moteur et convertisseur catalytique 3 voies) pour le moteur et EVAP (émissions par évaporation) ou N (pour le réservoir en nylon) pour le réservoir de carburant. Le système EVAP peut ne concerner que les modèles californiens.

Un autocollant de contrôle des émissions est apposé sur

l'outil. (L'illustration N'EST QU'UN EXAMPLE; les informations données varient suivant la GAMME.)

EMISSION CONTROL INFORMATION ENGINE FAMILY: EHXS.0454KA DISPLACEMENT:45.0cc EMISSION COMPLIANCE PERIOD = 300 HOURS THIS ENGINE MEETS U. S. EPA EXHVP REGS FOR MODEL YEARE REFER TO OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS.

YAMABIKOCORP.

Durabilité du contrôlé des émissions (periode de conformite des émissions)

La période de conformité de longévité d'émission de 300 heures est la période choisie par le constructeur certifiant les rassemblements des règlements applicables d'émissions, à condition que des procédures d'entretien approuvées soient suivies comme enumerated dans la section d'entretien de ce manuel.

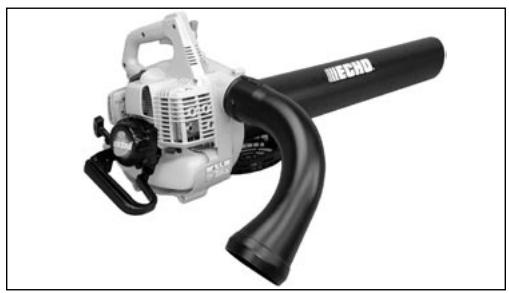

Description

Noter l'emplacement de ces autocollants de sécurité sur l'appareil. S'assurer que les autocollants sont lisibles et veiller à bien comprendre et respecter leurs instructions. Si un autocollant est illisible, un remplacement pourra être commandé auprès du revendeur ECHO. Voir les instructions de COMMANDE DE PIECES pour des instructions détaillées.

Autocollants de danger de brûlures (près du silencieux)

Réf 89016006361

Autocollants d'avertissement d'ordre général (sur le corps de la soufflante).

Réf 89016009461

Autocollants de niveau sonore (sur le corps de la soufflante).

71 dB(A)

Category III

Niveau sonore à 15 m (50 pi) en dB(A) selon ANSI B175.2

Réf X508000140

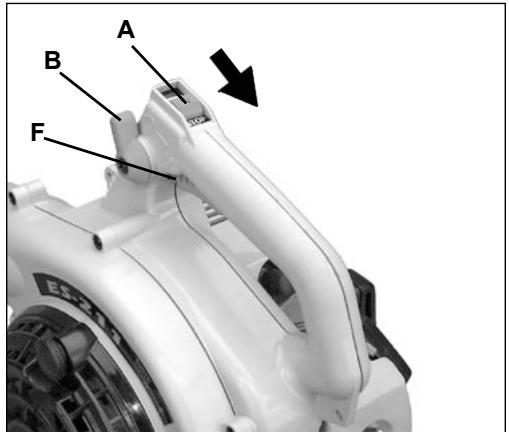

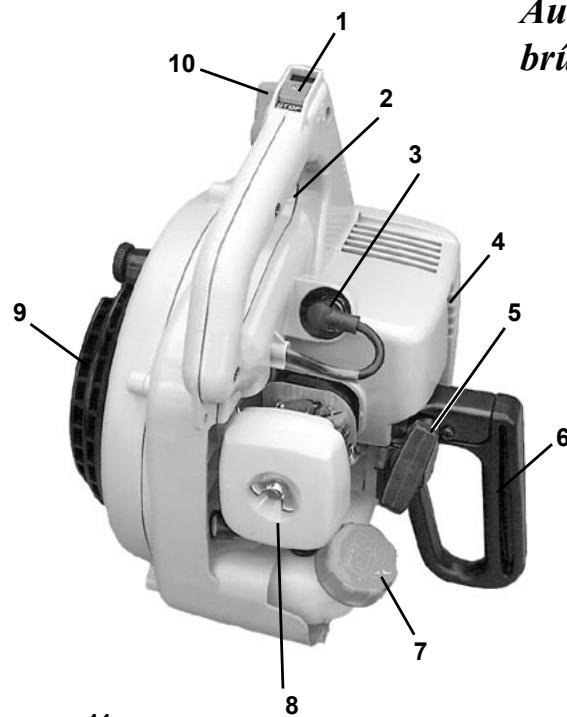

1. COMMUTATEUR D'ARRÊT - «COMMUTATEUR À GLISSIÈRE» monté sur le dessus de la poignée. Pousser en avant pour le démarrage et le fonctionnement. Tirer en arrière pour arrêter le moteur.
2. GACHETTE DES GAZ - Un ressort ramène la gachette en position de ralenti lorsqu'elle est relachée si la sûreté n'est pas engagée.
3. BOUGIE - Fournit l'étincelle pour l'allumage du mélange de carburant.
4. SILENCIEUX PARE-ÉTINCELLES OU SILENCIEUX PARE-ÉTINCELLES AVEC LE CATALYSEUR - Le convertisseur catalytique et le silencieux contrôlent le bruit et les émissions de l'échappement. Le silencieux pare-étincelles empêche que des particules incandescentes sortent de l'échappement. Garder l'échappement exempt de débris inflammables.
5. POIGNÉE DU CORDON LANCEUR - Tirer la poignée lentement jusqu'à ce que le démarreur s'engage, puis tirer vigoureusement, d'un coup sec. NE PAS laisser la poignée du cordon lanceur se rabattre, ce qui causerait des dommages.
6. POIGNÉE LATERALE - Prise pour la main droite.
7. BOUCHON DU RÉSERVOIR DE CARBURANT - Bouche hermétiquement le réservoir.

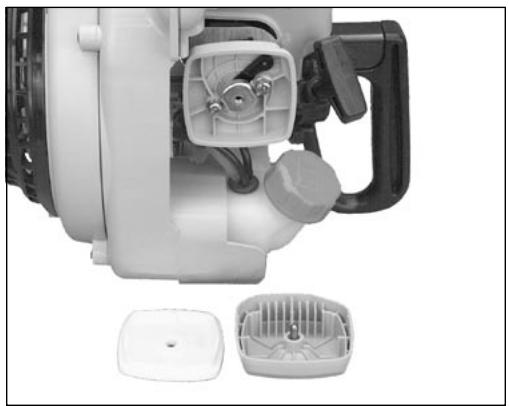

8. FILTRE À AIR - Contient un élément en feutre replacable.
9. CAPOT PROTECTION - Couvre la lame et actionne le contacteur de suturette lorsqu'il est fermé. Le moteur ne peut pas démarrer si le contacteur de suturette n'est pas actionné.
10. BOUTON DE COMMANDE DES GAZ - Tirer vers l'arrière pour accroître le régime moteur. Des rondelles freins maintiennent la manette des gaz en position.

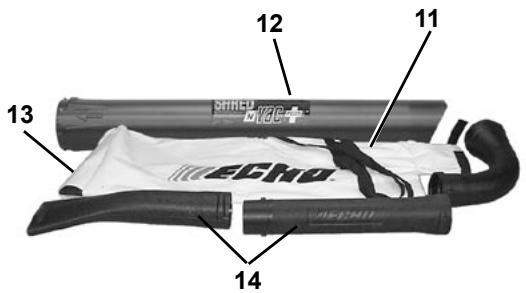

11. BANDOULIER - Permet de suspendre le sac à débris sur l'épaule.
12. TUYAUX D'ASPIRATION - Aspirent les matériaux à déchiqueter.
13. SAC À DEBRIS - Recueille les matériaux déchiquetés.
14. TUYAUX DE SOUFFLANTE - Verrouillage par rotation.

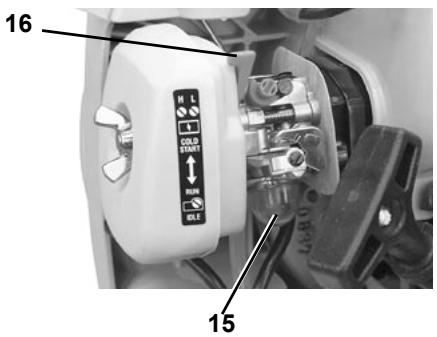

15. Poire d'amorçage - Pomper la poire d'amorçage avant de lancer le moteur pour apporter du carburant frais du réservoir, et enlever l'air de l'intérieur du carburateur. Pomper la poire d'amorçage jusqu'à ce que le carburant soit visible dans la conduite de retard transparente. Pomper 4 ou 5 fois de plus.

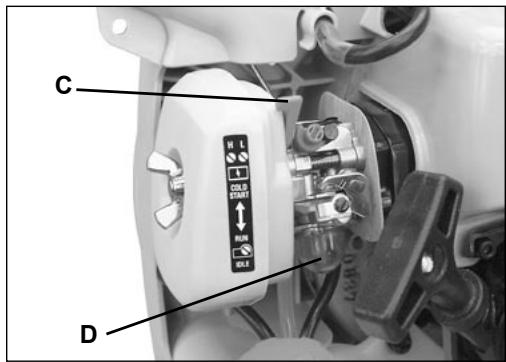

16. STARTER - Le starter se trouve sur le côté droit du filtre à air. Mettre le starter en position de démarrage (1) (le fermer). Mettre le starter en position de marche (1) (l'ouvrir).

1 - Bloc moteur 1 - Tuyau de soufflanie 1 - Tube d'aspiration de Shredd 'N' Vac® 1 - Tube droit 1 - Clé en T 1 - Sac à débris 1 - Manuel d'utilisation 1 - Carte d'enregistrement en garantie 1 - Flacon d'huile 2 temps Echo Power BlendX™ Universal

Assemblage

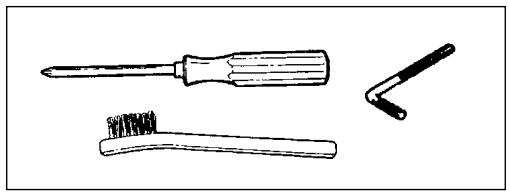

Outils nécessaires : tournevis

Avertissement

N'effectuer aucun entretien ou assemblage avec le moteur en marche pour éviter des risques de blessures graves.

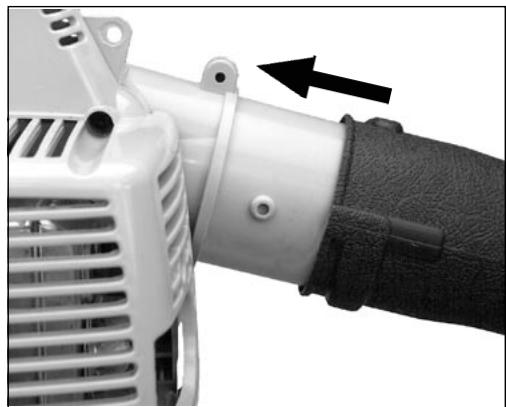

Installation des tubes de soufflante

1. Aligner les rainures du tuyau droit sur les goujons du bloc de soufflante et faire emboiter le tuyau sur le bloc.
2. Tourner le tuyau droit dans le sens horaire pour le verrouiller en place.
3. Aligner les rainures de l'embout en éventail sur les goujons du tuyau droit et emboiter l'embout sur le tuyau droit.
4. Tourner l'embout dans le sens horaire pour le verrouiller en place.

Installation du tube d'aspiration et du sac

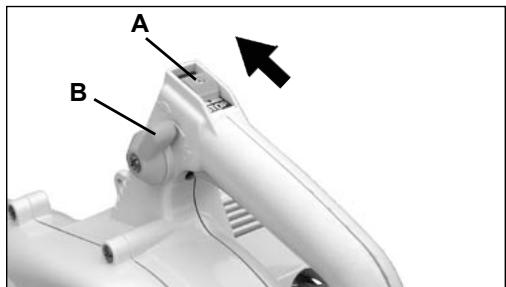

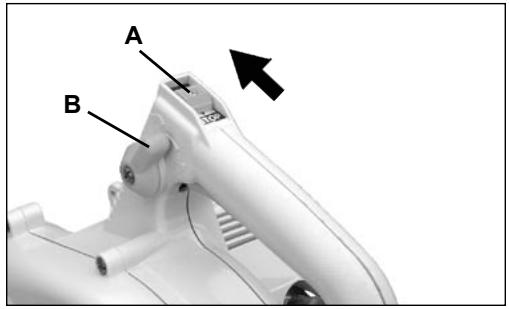

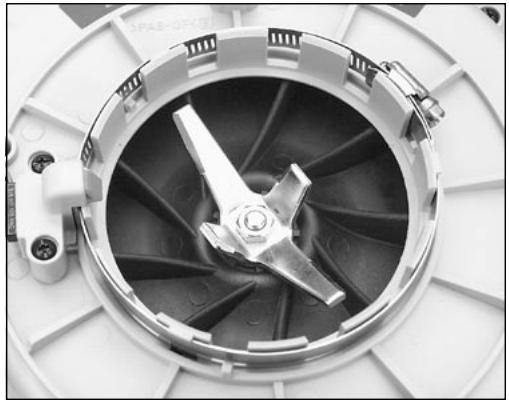

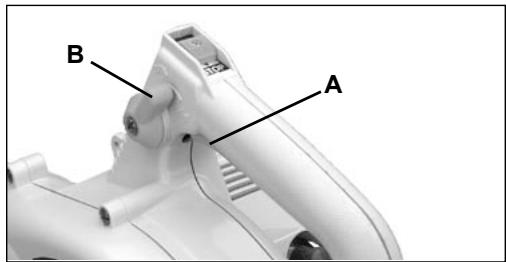

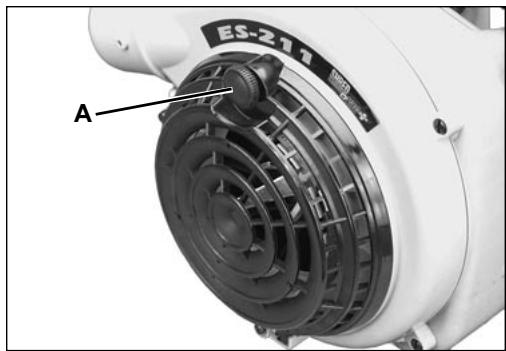

1. Tourner le bouton (A) dans le sens horaire jusqu'à ce que la grille de protection à charnières puisse être ouverte pour installer le tube d'aspiration.
2. Desserrez la vis (B). N'enlevez pas le collier du bloc moteur.

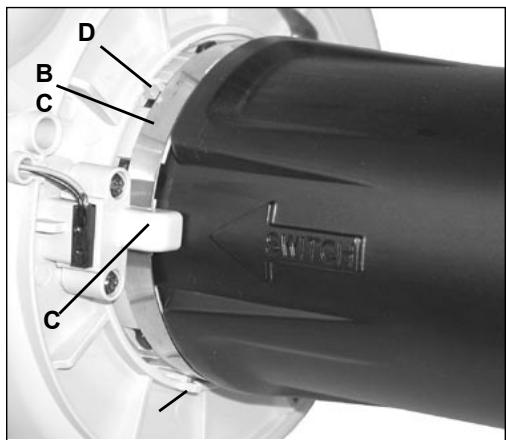

3. Tout en maintenant la grille de protection ouverte, alignez la flèche sur le tube à vide (D) avec l’arrêt de sécurité, et assujettissez le tube d’aspiration avec le collier (B). Le collier s’insère sous le guide à fentes (C).

Remarque

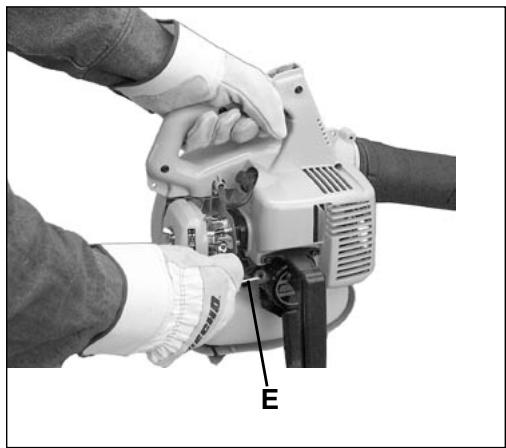

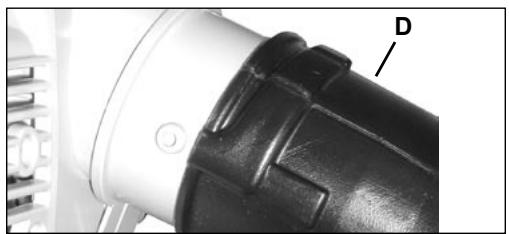

Le moteur ne fonctionnera pas à moins que le contact de sécurité (D) soit actionné par le tube à vide.

1. Retirer le tuyau de soufflante.

1. Aligner les rainures du coude d’éjection sur les goujons de la sortie d’air et mettre le coude (D) en place. Tourner le coude vers la gauche pour le verrouiller en place. Le coude doit être tourné vers l’opérateur, comme le montre l’illustration.

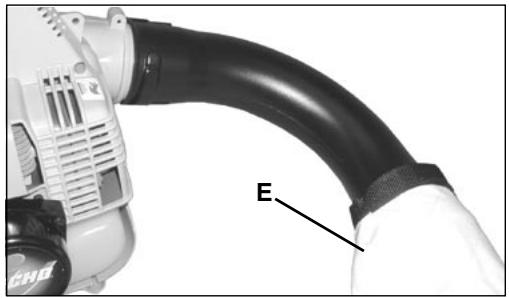

1. Placer l'ouverture du sac à débris sur l'évasement du coude d'aspiration (E) et l'assujettir avec la fermeture Velcro.

Avertissement

Les pièces mobiles peuvent entraîner l'amputation des doigts et causer de graves blessures. Garder les mains, les vêtements et les objets pendants à l'écart de toutes les ouvertures. Tous les jours arrêtez le moteur, débranchez la bougie et vérifiez que toutes les pièces mobiles sont complètement arrêtées avant de débarrasser les obstacles, d'enlever les débris ou d'effectuer l'entretien de l'outil. Le boîtier du souffleur peut contenir des lames de déchiquetage et d'autres arêtes tranchantes qui peuvent provoquer de graves blessures, même lorsque le moteur est arrêté et que les lames sont immobiles. Porter des gants pour protéger les mains contre les arêtes tranchantes et les surfaces brûlantes.

Avertissement

L'utilisation de cet équipement peut provoquer des étincelles qui risquent d'enflammer la végétation sèche avoisinante. Cet outil est équipé d'un pare-étincelles, obligatoire dans certains cas. L'opérateur doit s'informer auprès des services locaux de lutte contre les incendies pour connaître les lois et réglementations sur la prévention des incendies.

AVIS : L'utilisation de carburant non mélangé, incorrectement mélangé ou de valeurs de plus de 90 jours (époxy) peut causer des difficultés de démarrage, un mauvais fonctionnement, de sérieux dommages au moteur et entraîner l'annulation de la garantie. Lire et respecter les instructions de la section Remisage de ce manuel.

Avertissement

Les carburants de substitution tels que le carburant E-15 (15 % d'ethanol), le carburant E-85 (85 % d'ethanol) ou tout autre carburant non conforme aux exigences d'ECHO ne sont PAS homologués pour l'utilisation avec les moteurs deux temps à essence d'ECHO. L'utilisation d'un carburant de substitution peut entraîner des problèmes de performances, une perte de puissance, une surchauffe, un blocage par vaporisation du carburant ou un fonctionnement indésirable de la machine, notamment un mauvais embrayage. Les carburants de substitution peuvent aussi entraîner la détérioration prématurée des conduites de carburant, des joints, du carburateur et d'autres pièces du moteur.

Spécifications pour le carburant

Essence - Utiliser de l'essence à indice d'octane 89 [R+M/2] de bonne qualité. L'essence peut contenir jusqu'à 10% d'alcool éthylique (de grains) ou 15% d'éther métyltertiobutylique. L'usage d'essence contenant l'alcool méthylique (de bois) n'est PAS approuvé.

Huile deux temps - Une huile moteur deux temps conforme aux normes ISO-L-EGD (ISO/CD 13738) et J. A. S. O. FC/ FD doit être utilisée. L'huile 2 temps Echo Power Blend X™ Universal est conforme à ces normes. Les problèmes de moteur dus à un graissage insuffisant par suite de l'utilisation d'une huile autre que celles conformes aux normes ISO-L-EGD (ISO/CD 13738) et J. A. S. O. FC/FD, telles que l'huile deux temps Echo Premium Power Blend X™, entraîneront l'annulation de la garantie du moteur deux temps.

Important

L'huile 2 temps Echo Premium Power Blend X™ Universal à un taux de 50/1 pour être utilisée dans tous les moteurs Echo vendus antérieurement, quelles que soient les spécifications données dans leurs manuels.

DANGER

Le carburant est TRÉS inflammable. Faire preuve d'extrême prudence lors du mélange, de l'entreposage ou de la manipulation pour éviter tout risque de blessure grave.

Utiliser un jerrican agréé. - NE PAS fumer près du carburant. - NE PAS approcher le carburant de flammes ou d'étincelles. - Il est possible que des réservoirs/jerricans de carburant soient sous pression. Toujours dévisser leur bouchon lentement pour permettre une égalisation de pression. - NE JAMAIS faire le plein de carburant d'un outil dont le moteur est CHAUD ou en service! - Ne remplissez pas réservoir de carburant au-dessus de le niveau plein. Immédiatement essuyer tous l'essence perdue. - NE PAS faire l'appoint de carburant à l'intérieur. TOUJOURS le fait à l'extérieur sur un sol nu. - Bien serrer le bouchon du réservoir de carburant et le bidon après avoir fait l'appoint. - Recherche toute fuite de carburant. En cas de fuite, ne pas faire démarrer ni utiliser l'outil tant que la fuite n'est pas réparée. S'éloigner d'au moins 3 m (10 pi) du point d'approvisionnement avant de lancer le moteur.

Instructions de mélange

1. Remplir un bidon homologué de la moitié de la quantité d'essence nécessaire.
2. Ajoutez la quantité appropriée d'huile 2-stroke à l'essence.
3. Boucher le bidon et l'agiter pour mélanger l'huile à l'essence.
4. Ajouter le reste de l'essence, boucher le bidon et mélanger de nouveau.

Important

Le déversement de carburant est l'une des principales causes d'émissions d'hydrocarbures. Certains gouvernements exigent l'utilisation de récipient à blocage automatique pour réduire les déversements de carburant.

Aprèsutilisation

• NE PAS remisser l'outil avec du carburant dans le réservoir. Des fuites peuvent se produire. Vidanger le carburant dans un jerrican homologué pour l'entreposage.

Remisage

Les lois concernant l'entreposage de carburant varient selon les localités. Contacter les autorités locales pour les lois applicables. Par mesure de précaution, conserver le carburant dans un jerrican hermétique homologué. Entreposer dans un local inoccupé, bien ventilé, loin de sources d'étincelles et de flammes.

Important

Le carburant entreposé vieillit. Ne pas mélanger plus de carburant que l'on ne compte utiliser dans les trente (30) jours, quatre-vingt-dix (90) jours si un additif est employé.

Important

Le carburant deux temps peut se séparer lors de l'entreposage. TOUJOURS agiter le jerrican avant usage.

Tableau de mélange de carburant 50/1
(U.S.)		(ME)TRIQUE
ESSENCE	HUILE	ESSENCE	HUILE
Gal.	Fl. oz	Liter	cc.
1	2,6	4	80
2	5,1	8	160
5	12,8	20	400

Démarrage d'un moteur FROID

1. Commutateur d'arrêt Retirer le commutateur (A) de la position STOP.
2. Manette des gaz Pousser la manette des gaz (B) en avant, en position de ralenti.
3. Volet de départ Mettre le starter (C) en position « Cold Start » (1) (démarrage à froid).
4. Poire d'amorçage Pomper la poire d'amorçage (D) jusqu'à ce que le carburant soit visible dans la conduite de return transparente. Pomper 4 ou 5 fois de plus.

Important

Cordon lanceur: ne tirer que 45 60 cm (18 ~ 24 in.) de la longueur du cordon pour lancer le moteur. Ne pas laisser la poignée du cordon lanceur se rabattre. Toujours tenir l'outil fermement

5. Cordon lanceur

Poser l'outil sur une surface plane et dégagée. Saisir fermement la poignée d'accélérateur de la main gauche et tirer vigoureusement le cordon lanceur (E) jusqu'à ce que le moteur démarre (ou un maximum de 5 ou 6 fois).

6. Starter

Si le moteur n'a pas démarré (5 ou 6 fois), mettre le levier de starter en position « run » (marche) (1) et tirer sur le cordon lanceur jusqu'à ce que le moteur démarre et reste en marche. Laissez le moteur se réchauffer au ralenti pendant plusieurs minutes.

Remarque

Si le moteur ne démarre pas avec le starter en position « RUN » après avoir tiré 5 fois sur le cordon lanceur, reprendre les instructions au début.

1. Une fois le moteur réchauffé, appuyer progressivement sur la gachette des gaz pour augmenter le régime jusqu'à la vitesse de fonctionnement.

Démarrage d'un moteur CHAUD

Procédure de la même façon que pour le démarage à froid, mais NE PAS fermer le volet de départ.

1. Commutateur d'arrêt Retirer le commutateur (A) de la position STOP.
2. Manette des gaz Pousser la manette des gaz (B) en avant, en position de ralenti.
3. Poire d'amorçage Pomper la poire d'amorçage (D) jusqu'à ce que le carburant soit visible dans la conduite de retour transparente. Pomper 4 ou 5 fois de plus.

Important

Cordon lanceur: ne tirer que 45 60 cm (18 ~ 24 in.) de la longueur du cordon pour lancer le moteur. Ne pas laisser la poignée du cordon lanceur se rabattre. Toujours tenir l'outil fermement. Cordon lanceur

Poser l'outil sur une surface plane et dégagée. Saisir fermement la poignée d'accélérateur de la main gauche et tirer vigoureusement le cordon lanceur (E) jusqu'à ce que le moteur démarre.

Remarque

Si le moteur ne démarre pas après 5 tractations du cordon, utiliser la procédure de démarrage à froid.

ARRET Du moteur

1. Gâchette des gaz

Relâcher la gâchette des gaz (F). Mettre la manette des gaz (B) en avant, en position de ralenti et permettez au moteur de retourner au ralenti avant de fermer le moteur hors fonction.

1. Commutateur d'arrêt

Mettre le commutateur d'arrêt (A) en position STOP.

Avertissement

Si le moteur ne s'arrête pas lorsque le commutateur est mis en position STOP, fermer le starter - position de DEMARRAGE À FROID - pour faire caler le moteur. Faire réparer le commutateur par le concessionnaire ECHO avant de remettre la soufflante en service.

Avertissement

Les gaz d'échappement sont BRULANTS et contiennent du monoxyde de carbone (CO), gaz toxique. L'inhalation de CO peut entraîner la perte de conscience, de graves blessures et la mort. Les gaz d'échappement peuvent causer des graves brûlures. TOUJOURS placer l'outil de façon à diriger les gaz d'échappement loin du visage et du corps.

Avertissement

Toujours porter des lunettes de sécurité, une protection auditive et un masque filtrant pour éviter tout risque de blessure grave. Ne pas pointer le tube de soufflante dans la direction de personnes ou d'animaux. Ne jamais utiliser l'appareil sans la grille de protection du bloc moteur ou le tube d'aspiration correctement installé pour éviter des risques de blessures.

Lire attentivement la section Sécurité.

Important

Pour éviter des dommages au moteur causés par un surégime, ne pas bloquer le tube de soufflante.

1. N'utiliser qu'aux heures permises.
2. Laisser le moteur se réchauffer au ralenti accéléré pendant quelques minutes.
3. Employez le gâchette des gaz (A) pour régler l’opération du moteur. Employez le levier de position de gâchette des gaz (B) pour régler l’opération constante du moteur. Tournez la manette vers l’avant pour ralentir le moteur, vers l’arrière pour l’accélérer.
4. Utiliser un faible régime pour souffler les débris des surfaces dures.
5. Il peut être nécessaire d'utiliser un régime plus élevé pour débarrasser les pelouses et massifs de fleurs des débris, de la neige, etc.

Remarque

Ne jamais utiliser une vitesse supérieure à ce qui est nécessaire pour un travail donné. Ne pas oublier que plus le régime est élevé, plus le moteur est bruyant. Minimiser la poussière en travaillant à bas régime. Ne pas chasser les débris sur la propriété d'autrui. Soyez intelligent - Montrez-vous bon voisin.

Avertissement

Des débris peuvent être projetés. Ne jamais utiliser l'aspiration si le tube d'éjection n'est pas installé et le sac à débris solidement attaché sur le coude. Cela pourrait entraîner des blessures graves.

1. Ajuster la longueur de la bandoulière du sac à débris. Le sac ne doit pas se plier au point de fixation sur le tube, ce qui bloquerait l'entrée d'air. Il peut s'avérer nécessaire de le régler de nouveau une fois que le sac se remplit et devient plus lourd.
2. Saisir fermement la poignée des gaz avec la main gauche et la poignée d'appui avec la main droite. Garder l'outil du côté droit, de façon à ce que l'échappement soit éloigné du corps.
3. S'assurer que le biseau d'extrémité du tube est dirigé vers le bas. Pour un résultat optimal, garder l'ouverture du tube près des déchets à aspirer.

Remarque

L'aspiration est plus efficace à haut régime. Éviter d'utiliser l'aspirateur dans des endroits où des pierres et autres débris durs et de grande taille peuvent être aspirés. Nettoyer d'abord ces endroits avec la soufflante pour former des tas. Utiliser l'accessoire d'aspiration pour aspirer le tas.

1. Vider le sac une fois que les débris parviennent à son ouverture d’entrée. Avant de vider le sac, mettre le commutateur en position « Stop » et attendre l’arrêt complet du moteur. Ouvrir la fermeture Velcro et retirer le sac du tube coudé. Ouvrir l’autre côté du sac et vider le contenu. Refermer le sac et le réinstaller sur le coude. Assujettir le sac avec la fermeture Velcro.

Dépannage de la SHRED 'n' VAC®

Problème	Cause	Remède
Le moteur tourne mais l'aspiration ne fonctionne pas du tout ou est faible	Coude ou sac à débris obstrué	Vérifier le sac et le coude et les débloquer selon le besoin. S'assurer que le sac ne se plie pas à sa jonction sur le coude pendant le fonctionnement.
	Tube d'aspiration obstrué	Vérifier et débloquer le tube d'aspiration. Évitez les débris humides.
Le moteur s'accête brusquement en cours d'aspiration et ne peut plus démarrer	Objet coincé dans l'hélice	Retirer le tube d'aspiration et vérifier l'hélice. Retirer le blocage.
L'outil se bloque liéquement en cours d'utilisation	Matériaux aspirés trop gros ou trop durs pour être déchiquétés par la lame	N'utiliser la machine que pour aspirer des feuilles et brindilles de 6 mm de diamètre et 8 cm de long maximum
Le tube d'aspiration est difficile à installer ou àPTR	Ajustement du tube sur le bloc moteur serrer	Appliquer un peu d'eau savonneuse sur le tube pour faciliter le retrait et l'installation. Tourner le tube de 1/4 de tour pour le desserer et le PTR.

Avertissement

Les pièces mobiles peuvent entraîner l'amputation des doigts et causer de graves blessures. Garder les mains, les vêtements et les objets pendants à l'écart de toutes les ouvertures. Toujours arrêter le moteur, débrancher la bougie et vérifier que toutes les pièces mobiles sont complètementarrêtées avant de détrôller les obstacles, d'enlever les débris ou d'effectuer l'entretien de l'outil. Laisser l'outil refroidir avant d'effectuer l'entretien. Porter des gants pour protéger les mains contre les arêtes tranchantes et les surfaces brûlantes.

Le Shred 'N' Vac® ECHO est donc conçu pour assurer de nombreuses heures de fonctionnement sans problème. Un entretien régulier aidera à atteindre cet objectif. En cas de doute ou en l'absence de l'outillage nécessaire, l'entretien de la machine peut être confié à un concessionnaire ECHO. Pour aider l'utilisateur à décider s'il veut effectuer le travail lui-même, ou le confier au concessionnaire ECHO, un degré de difficulté a été attribué à chaque opération d'entretien. Si un entretien n'est pas mentionné, le confier au concessionnaire ECHO.

Niveaux de difficulte

Niveau 1 = Facile. Des outils communs peuvent être exigés.

Niveau 2 = Moyennement difficile. Certains outils spéciaux peuvent être nécessaires.

ECHO offre des kits d'entretien et pièces REPOWER™ pour faciliter la tâche.

INTERVALLES D'ENTRETIEN

COMPOSANT/ SYSTème	PROCÉDURE D'ENTRETIEN	NIVEAU DE DIFFICULTÉ	TOUS LES JOURS OU AVANT L'UTILISATION	À CHAQUE PLEIN	3 MOIS OU 90 HEURES	TOUS LES ANS OU 600 HEURES
Filtre à air	Inspection/nettoyage	1	I / N *		R *
Volet de départ	Inspection/nettoyage	1	I / N
Filtre à carburant	Inspection/remplacement	1			I *	I / R *
Joint de Couverture de Carburant	Inspection/remplacement	1			I *	R *
Système de carburant	Inspection/remplacement	1	I (1) *	I (1) *
Bougie	Inspection/nettoyage/ remplacement	1			I / N / R *
Système de refroidissement	Inspection/nettoyage	2	I / N
Pare-étincelles	Inspection/nettoyage/ remplacement	2			I / N / R *
Lumière d'échévement du cylindre	Inspection/nettoyage/ décalaminage	2			I / N
Cordon lanceur	Inspection/nettoyage	1	I / N *
Vis/écrous/boulons	Inspection/serrage/ remplacement	1	I *
LETtres CODES POUR LES PROCÉDURES D'ENTRETIEN : I = INSPECTION, R = REMPLACEMENT, N = NETTOYAGEREMARQUE IMPORTANTE - Les intervalles indiqués sont des maximums. Toujours se baser sur sa propre expérience pourdéterminer la fréquence des entretiens nécessaires.REMARQUES CONCERNANT L'ENTRETIEN :
(1) Le maintainen de l'intérêté du système antipollution des réservoirs de carburant à faible évaporation ne nécessite PAS d'entretien régulier.* Toutes les recommendations de remplacement de pieces sont basées sur la découverte de dommages ou d'usure lors de l'inspection.

FITLRE À air

Niveau 1.

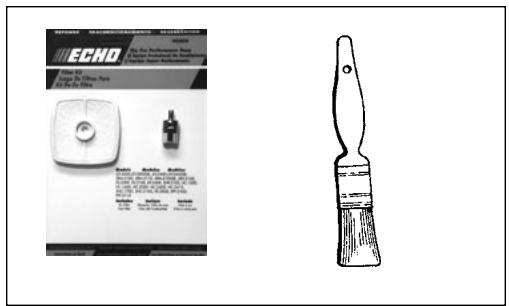

Outils nécessaires: Brosse, pinceau à poils moyens de 25 ou 50 mm (1 ou 2 po) Pièces nécessaires: KIT DE FILTRES A AIR ET A CARBURANT REPOWERTM

Remarque

Nettoyer chaque jour.

1. Fermer le volet de départ (position de démarrage à froid [H]). Ceci empêchera la pénétration de saletés dans le carburateur lors du retrait du filtre à air. Nettoyer le pourtour du filtre à air avec une brosse.
2. Retirer le couvercle du filtre à air. Balayer l'intérieur du couvercle pour enlever la saleté.
3. Retirer le filtre à air et balayer légèrement le filtre pour enlever la saleté. Remplacer filtre s'il est endommagé, saturé de carburant, très sale, ou les bords en caoutchouc de cachetage sont déformés.
4. Si filtre peut être réutilisé, s'assurer :
5. ajustements étroitement dans la cavité de filtré à air à air
6. qu'il est remis en place avec la même face vers l'extérieur qu'à l'origine.
7. Installez le couvercle du filtre à air.

Filtre a carburant

Niveau 1.

Outillement nécessaire : Fil de fer de 203-254mm (8-10 po) de long, dont l'une des extrémités est recourbée en crochet. Chiffon propre, entonnoir et jerrican agréé.

Pièces nécessaires: KIT DE FILTRES A AIR ET A CARBURANT REPOWERTM

DANGER

Le carburant est TRES inflammable. Faire preuve d'extreme prudence pour le mélanger, l'entreposer et le manipuler.

1. Se servir d'un chiffon propre pour enlever les impuretés non collées autour du bouchon du réservoir de carburant et vider celui-ci.
2. Se servir du crochet à conduite de carburant pour extraire celle-ci et le filtre du réservoir.
3. Retirer le filtre de la conduite et en poser un neuf.

Bougies

Niveau 2.

Outillement nécessaire: Clé à bougie de 13 × 19 ~mm (1/2 x 3/4 po), jauge d'épaisseur et une brosse

Pièces nécessaires: Kit de réglage

Important

Les dommages graves au moteur peuvent se produire si le BPM-8Y (BPMR-8Y au Canada) n'est pas installé.

1. Retirer la bougie et la vérifier pour voir si elle est encrassée ou usée, ou si l'électrode centrale est arrondie.
2. Nettoyer la bougie ou la remplacer par une nouvelle. NE PAS se servir d'une sableuse pour la nettoyer, car le sable restant sur la bougie endommagera le moteur.
3. Régler l'écartement des électrodes en recourbant l'électrode de masse.
4. Serrer la bougie à 150 - 170 kgf · cm (130 - 150 po · lbf).

Systeme de refroidissement

Niveau 2.

Outils nécessaires: clé hexagonale de 3 mm, tournevis cruciforme, pinceau à poils moyens de 2 ou 5 cm.

Pièces nécessaires : aucune, à condition d'être prudent.

Important

Pour maintenir les températures correctes de fonctionnement du moteur, l'air de refroidissement doit traverser librement la zone des ailettes du cylindre. Cet air emporte la chaleur de combustion loin du moteur.

Il y a risque de surchauffe et de grippage du moteur lorsque :

• L'admission d'air est obstruée, ce qui empêche l'air de refroidissement d'arriver jusqu'au cylindre.
• De la poussière et de l'herbe s'accumulent sur l'extérieur du cylindre. Une telle accumulation isole le moteur et empêche l'évacuation de la chaleur.

Le dégagement du passage de l'air de refroidissement et le nettoyage des ailettes de refroidissement sont considérés comme faisant partie de l'entretien normal. Toute panne attribuée à un manque d'entretien n'est pas couverte par la garantie.

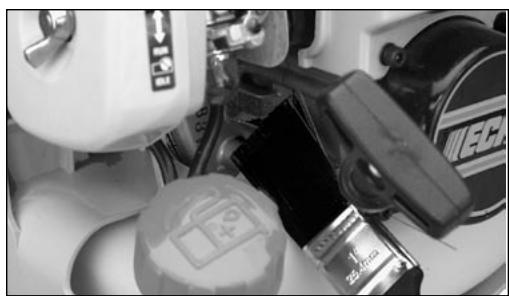

Nettoyage de la grille

1. Débarrasser la grille d'admission d'air se trouvant au-dessus du réservoir de toute accumulation de débris.

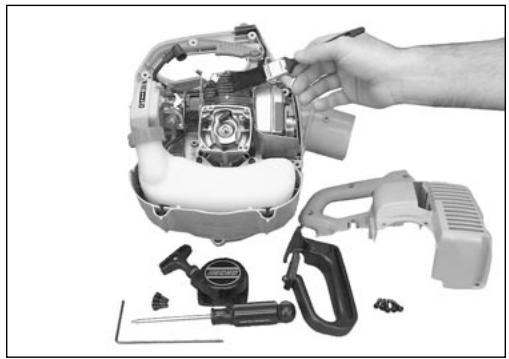

Nettoyage des ailettes du cylindre

1. Retirez le fil de sortie d'étincelle et la bougie d'allumage.
2. Retirez quatre vis d'hexa de 3 millimètres, traitements de côté et démarreurs de recul.
3. Retirez la couverture de moteur (cinq vis), tirez la couverture loin du moteur. Installez l'achèvement la bougie d'allumage pour empêcher la saleté du cylindre entrant. Nettoyez les ailerons de cylindre pour permettre à l'air de refroidissement de passer librement.
4. Retirez la bougie d'allumage et rassemblez l'achment la couverture de moteur, le démarreur de recul, et le poignée latéral.
5. Serrez toutes les vis solidement.
6. Installez le fil de sortie de bougie d'allumage et de bougie d'allumage.

Niveau 2.

Outils nécessaires: Tournevis cruciforme, clé hexagonale de 3 mm,rosse métallique douce

Pièces nécessaires: Tamis pare-étincelles, joint

1. Retirez le fil de sortie d'étincelle et la bougie d'allumage.
2. Retirer les quatre vis hexagonales de 3mm, la poignée latérale et le lanceur.
3. Retirer les quatre vis capot du moteur et ôter le capot.
4. Retirer capot de pare-étincelles (A, B), le joint, (C) et tamis pare-étincelles (D) du silencieux. Si le tamis est colmaté, le remplacer.

Remarque

En nettoyant des gisements de carbone, faites attention à ne pas endommager le corps catalytique.

1. Remettre le tamis, les joints et les couvercles en place.
2. Remettre le capot moteur, le lanceur et la poignée latérale en place.
3. Serrer toutes les vis fermement.
4. Installez le fil de sortie de bougie d'allumage et de bougie d'allumage.

Niveau 2.

Outils nécessaires: clé hexagonale de 4 mm, raclette de bois ou de plastique

Pièces nécessaires : Selon le besoin : L'écran thermique

1. Débrancher le fil de bougie de la bougie etsteller le capot du moteur (2 vis).
2. Mettre le piston au point mort haut. Retirer le silencieux (A) et l'écran thermique (B).
3. À l'aide d'une raclette de bois ou de plastique, nettoyer toute calamine de la lucarne d'échappement du cylindre.

Important

Ne jamais utiliser d'outil métallique pour retirer la calamine de la lumière d'échéppement.

Ne pas rayer le cylindre ni le piston en nettoyant la lumière d’échappement. Ne pas laisser de calamine pénétrer dans le cylindre.

1. Inspecter le écran thermique et le replacer s'il est endommagé.
2. Mettre en place l'écran thermique et le silencieux.
3. Serrer les boulons montants (ou les noix) du silencieux à 70-80 kgf·cm (60-70 po·lbf).
4. Remettre en place le capot du moteur et rebrancher le fil de bougie.
5. Démarré le moteur et chauffé à l'optimal.
6. Arrêté le moteur et serré les boulons montant (ou les noix) aux specifications.

Ne jamais retirer le tube d'aspiration ni ouvrir la grille de protection du ventilateur lorsque le SHRED 'N' VAC® est en marche, pour éviter des risques de blessures graves. Portez les gants résistants de travail en travaillant dans le secteur de lame de défibreur.

1. Le moteur étant arrêté, débrancher le fil de bougie, desserrer le collier et retirer le tube de l'outil.
2. Désarrasser la lame des débris et l'inspecter en vue de dommages.

Important

Ne pas utiliser le SHRED 'N' VAC® si la lame est endommagée ou cassée. Renvoyez l'unité à votre marchand d'écho pour le service.

1. Voir «Installation du tube d'aspiration» (page 9) pour la procédure de remontage correcte.

SAC à débris

Niveau 1.

Pièces nécessaires: Aucune.

Secouer le sac pour le dépoussierer et l'inspecter en vue de trous ou déchirures. Inspecter la fermeture à glissière et nettoyer ses dents pour s'assurer qu'elle ferme complètement.

Rodage du moteur

Les moteurs neufs doivent avoir consommé au moins deux réservoirs de carburant (période de rodage) avant d'effectuer le réglage du carburateur. À mesure du rodage, le rendement du moteur s'améliore et les émissions de l'échappement se stabilisent. La vitesse de ralenti peut être réglée selon le besoin.

Utilisation à haute altitude

Ce moteur a été réglé en usine de façon à maintenir des performances satisfaisantes de démarriage, d'antipollution et de longévité jusqu'à 330 mètres au-dessus du niveau de la mer (96,0 kPa). Pour maintenir un bon fonctionnement du moteur et le respect des normes antipollution à une altitude supérieure à 330 mètres, il peut être nécessaire de faire régler le carburateur par un concessionnaire réparateur ECHO/agréé.

Important

Si le moteur a été réglé pour un fonctionnement à une altitude supérieure à 330 mètres, il faut à nouveau faire régler le carburateur en cas d'utilisation à une altitude inférieure à cette valeur, pour ne pas risquer d'endommager gravement le moteur.

Niveau 2.

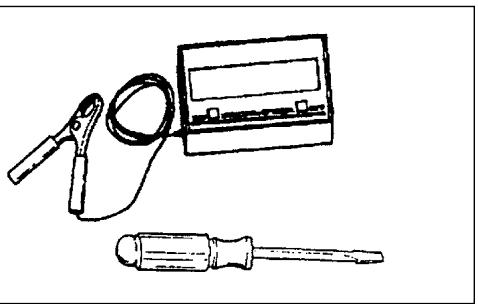

Outils nécessaires : tournevis à lame plate de 2 mm, compte-tours ECHO ref. 99051130017.

Pièces nécessaires : Aucune.

Remarque

Chaque outil est essayé en usine et le carburateur est réglé conformément aux réglementations sur les émissions. Les réglages du carburateur autres que la vitesse de ralenti doivent être effectués par un concessionnaire agréé ECHO.

1. Avant de procéder au réglage du carburateur, nettoyer ou remplacer le filtre à air et le tamis du pare-étincelles et tuyaux de soufflante.
2. Démarrer le moteur et le laisser tourner pendant plusieurs minutes pour le réchauffer à sa température de fonctionnement.

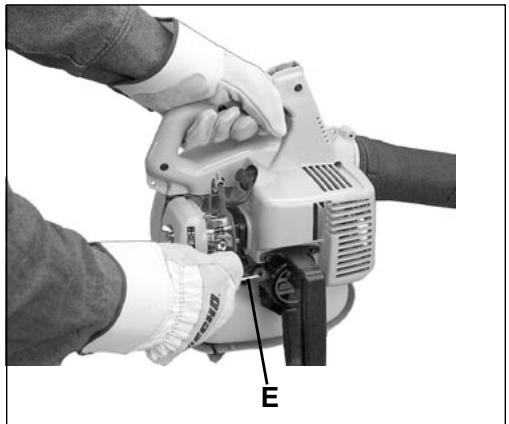

3. Arrêter le moteur. Tourner le pointeau de haut régime (HI) (A) dans le sens antihoraire pour arrêter le moteur.
4. Réglage du ralenti avec compte-tours
5. Mettez en marche le moteur et tournez la vis d'approche de vitesse d'idle. (B) au régime ralenti. Trouvez à la page 26 "section de caractéristiques" de ce manuel.
6. Accélérez à pleins gaz pendant 2 à 3 secondes pour purger l'exces de carburant du moteur, puis le laisser tourner au ralenti. Accélérez à fond pour vérifier que le moteur passe du ralenti au régime maximum en douceur. Si le moteur s'arrête ou cale une fois complètement rechauffé, faire réparer la machine par un concessionnaire ECHO/agréé.
7. Vérifier le régime à pleins gaz. Le régime maximum doit être réglé conformément aux spécifications de la page 26 « Caractéristiques » de ce manuel.
8. Vérifier le régime de ralenti et le régler si nécessaire.

Dépannage

TABLEAU DE DÉPANNAGE
Problème	Vérifier	État	Cause	Remède
Le moteur démarre - démarre difficilement / ne démarre pas	Carburant au carburateur	Pas de carburant au carburateur	Tamis a carburant colmaté Conduite de carburant obstruée Carburateur	Nettoyer ou replacer Nettoyer ou replacer Consulter le concessionnaire Echo
	Carburant au cylindre	Pas de carburant au cylindre	Carburateur	Consulter le concessionnaire Echo
		Silencieux humide de carburant	Mélange trop riches	Ouvrir le starter Nettoyer/remplacer le filtre à air Régler le carburateur Consulter le concessionnaire Echo
	Étincelle à l'extrémité du fil de bougie	Pas d'étincelle à l'extrémité du fil de bougie	Commutateur d'arrêt en position d'arrêt Problème électrique Contacteur de sécurité	Méttre le commutateur en position de marche Consulter le concessionnaire Echo
				Consulter le concessionnaire Echo
				Consulter le concessionnaire Echo
	Étincelle à la bougie	Pas d'étincelle à la bougie	Écartement d'électrode incorrect Calaminage Noyée de carburant Bougie défectueuse	Régler à 0,65 mm (0,026 po) Nettoyer ou replacer Nettoyer ou replacer Remplacer la bougie
Le moteur démarre, mais cale ou n'accélére pas correctement	Filtre à air	Filtre à air encrassé	Usure normale	Nettoyer ou replacer
	Filtre à carburant	Filtre à carburant encrassé	Contaminants/dépôts dans le carburant	Remplacer
	Reniflard de carburant	Reniflard de carburant bouché	Contaminants/dépôts dans le carburant	Nettoyer ou replacer
	Bougie	Bougie encrassée/usage	Usure normale	Nettoyer et régler/remplacer
	Carburateur	Improper adjustment	Vibrations	Régler
	Système de refroid.	Système de refroid.colmaté	Extended operation in dirty/dusty locations	Nettoyer
	Pare-étincelles	Pare-étincelles obstrué	Usure normale	Remplacer
Le moteur ne démarre pas	N/A	N/A	Problème interne de moteur	Consulter le concessionnaire Echo
Le moteur tourne mais la soufflerie ne fonctionne pas du tout, que faiblement ou irrégulièrement	Tube de sufflante	Tube obstrué	Accumulation de débris	Déboucher
		Tube desserré	Vibrations	Serrer
		Tube endommagé	Usure/utilisation incorrecte	Remplacer

DANGER

Les vapeurs d'essence sont extrêmement inflammables et peuvent provoquer un incendie et/ou une explosion. Ne jamais tester l'étincelle des bougies près d'un trou de bougie, pour éviter des risques de blessures graves.

Avertissement

Pendant le fonctionnement, le silencieux ou le convertisseur catalytique et leurs environnements deviennent brûlants. Tous les jours, garder l'échappement à l'écart de débris inflammables lors du transport ou de l'entreposage pour éviter des risques de blessures ou dommages matériels.

Remisage à long terme (plus de 30 jours)

Ne pas remisser l'outil pendant une période prolongée (30 jours ou plus) sans avoir pris les mesures de protection suivantes:

1. Ranger l'outil dans un endroit sec, exempt de poussière, hors de la portée des enfants.

DANGER

Ne pas remettre dans un local où les vapeurs de carburant peuvent s'accumuler ou atteindre une flamme ou source d'étincelle.

1. Mettre le commutateur d'arrêt en position d'ARRÊT.
2. Nettoyer toute accumulation de graisse, d'huile, de terre et de débris de l'extérieur de l'outil.
3. Effectuer toutes les lubrifications et tous les entretiens requis.
4. Serrer toute la boulonnerie.
5. Vidanger complètement le réservoir de carburant et tirer plusieurs fois sur le cordon lanceur pour évacuer le carburant du carburateur.
6. Retirer la bougie et verser 7 cc (1/4 oz,) d'huile pour moteur deux temps ECHO fraîche et propre dans le cylindre, par le trou de la bougie.

A. Placer un chiffon propre sur le trou de bougie. B. Tirer 2 ou 3 fois sur le cordon lanceur pour répartir l'huile à l'intérieur du moteur. C. Observer la position du piston au travers du trou de la bougie. Tirer lentement le cordon lanceur jusqu'à ce que le piston soit au haut de sa course (PMH) et l'y laisser.

1. Remettre la bougie en place (ne pas rebrancher le câble).
2. Retirer le tube de soufflerie/aspiration.

Longueur 330 mm (13,0 po) (sans tubes)

Largeur 285 mm (11,2 po)

Hauteur : 340 mm (13,4 po)

Poids avec tuyaux (à vide) 4,1 kg (9,0 lb) (sans tubes de soufflante)

Type de moteur Moteur monocylindre 2 temps à essence et refroidissement par air

Cylindrée 21,2 cc (1,39 po³)

Alésage 32,2 mm (1,268 po)

Échappement - Silencieux pare-étincelles ou Silencieux pare-étincelles avec le catalyseur

Carburateur - Zama modèle avec pompe de purge

Système d'allumage Allumage transistorisé par magnéto type volant

Bougie-NGK BPMR-8Y Écartement 0,65 mm (0,026 po)

Carburant -- Mélange (essence et huile 2 temps)

Rapport essence/huile - Huile pour moteur à essence deux temps refroidi par air, 50:1, Power Blend ISO-L-EGD (ISO/CD 13738) et J. A. S. O. M345-FC/FD.

Essence - Utiliser de l'essence sans plomb à indice d'octane de 89. Ne pas utiliser de carburant contenant de l'alcool, plus de 10% d'alcool éthylique ou 15% de MTBE. Ne pas utiliser de carburants de substitution tels que E-15 ou E-85.

Huile - Huile 2 temps Power Blend XTM Premium Universal

Contenance du réservoir de carburant - 0,51 (16,9 onces)

Système de démarage - Lanceur à rebobinage automatique

Régime à pleins gaz 7000 - 9000 tr/mn

Régime de ralenti 2900-3,500 tr/mn

Volume d'air max. 7,7 m3/min (271 pie3/min)

Vitesse d'air max. avec tuyaux : 65 m/sec (145 MPH)

Niveau sonore à 15m (50 pi) en dB(A)

selon ANSI B175.2 71 dB(A)

Important

Ce système d'allumage par étincelle de véhicule est conforme à la norme NMB-002 du Canada.

Concerne les produits VENDUS aux etats-unis et au CANADA à PARTIR du 01/01/2010

ECHO Incorporated garantit ce produt ECHO a Iacheteur d'origine controntout defaut de pioces et main d'oeuvre. ECHO s engage, durant la periode de garantie, sous reserve des limitations et exclusions stipulées ci-dessus et de conditions normales d'utilisation et d'entretien, a faire replacer ou replmaker gratuitemet, selon son choix, tout produit defectueux chez un concessionnaire reparateur ECHO agre. CETTE GARANTIE LIMITEE N'EST APPLICABLE QU'AUX PRODUITS ECHO VENDUS PAR LES CONCESSIONNAIRES AGREES ECHO. ELLE NE COUVRE QUE L'ACHETEUR D'ORIGINE ET N'EST PAS TRANSFERABLE AUX PROPRIÉTAIRES SUIVANTS, SAUF POUR LES PiEcEs DU SYSTème ANTIPOLLUTION. Cette garantie est indépendante de la garantie du système antipollution fournie avec les produits neufs. Consulter la déclaration de garantie du système antipollution pour plus de détails sur les pièces du système antipollution. Pour obtenir la liste des concessionnaires agrés ECHO, consulter le site www. echo-usa. com ou appelez le +1-800-432-ECHO.

Responsabilités du propriétaire

Pour assurer une couverture sous garantie sans souci, il est important d'enregistrer l'opération ECHO sur le site WWW.ECHO-USA.COM. Les autres méthodes d'enregistrement sont le téléphone (+1 800-432-ECHO) et la carte d'enregistrement de garantie fournie avec l'équipement, à renvoyer remplie. L'enregistrement du produit permet de confirmer la couverture sous garantie et d'établir un lien direct entre ECHO et l'acheteur pour le cas où il faudrait prendre contact avec celui-ci.

Il incombe au propriétaire d'entretenir et d'utiliser la machine de façon raisonnable, d'effectuer les entretiens préventifs et de se conformer aux directives du manuel de l'opérateur relatives au rangement, au carburant et à l'huile. En cas de problème avec le produit, le propriétaire devra expédier ou livrer à ses frais le produit ECHO devant être réparé à un concessionnaire agréé, pour les réparations sous garantie (avant péremption de la garantie) et prendre les dispositions nécessaires pour le récupérer ou le faire expédier une fois les réparations effectuées. Pour obtenir l'adresse du concessionnaire réparateur agréé ECHO le plus proche, appeler le service de renseignements sur les concessionnaires ECHO au 1-800-432-ECHO ou consulter le site WWW.ECHO-USA.COM. Pour toute assistance ou question concernant la déclaration de garantie ECHO, contacter notre service après-vente au 1-800-673-1558 ou consulter le site WWW.ECHO-USA.COM.

Usage résidentiel - garantie de 5 ans

Pour l'usage résidentiel ou non rémunérateur, l'ensemble de la machine sera couvert par cette garantie limitée pendant cinq (5) ans à compter de la date d'achat.

Exceptions :

• Sur les modèles à moteur deux temps, le module d'allumage électronique, le câble d'entraînement flexible, les arbres moteurs plein SRM et les roues de labour TC sont garantis pour la durée de vie* du produit, pièces seulement.
• Les accessoires de coupe tels que guides de chaînes, chaînes, pignons, lames, têtes à ligne nylon et autres sont couverts, dans le cas d'un usage résidentiel ou non rémunérateur, pour une durée de 60 jours à compter de la date de l'achat initial, contre les défauts de pièces et main d'œuvre. Les dommages causés par le contact avec du béton, des pierres ou autres structures ne sont pas couverts par cette garantie. Le système de verrouillage de ligne de la tête de coupe Rapid Loader d'ECHO est garantie à vie, pièces seulement. Consulter le manuel d'utilisation pour les instructions d'installation et d'entretien de la tête de coupe. Tous les accessoires des séries SB et PRO ATTACHMENT à demi arbre sont couverts par la même période de garantie que les machines pour lesquelles ils sont prévus.

Usage commercial - garantie de 1 an

• Pour l'usage commercial, institutionnel, agricole, industriel ou rémunérateur, l'ensemble de la machine sera couvert par cette garantie limitée pendant un (1) an à compter de la date d'achat.

Exceptions :

• Sur les modèles à moteur deux temps, le module d'allumage électronique, le câble d'entraînement flexible, les arbres moteurs plein SRM et les roues de labour TC sont garantis pour la durée de vie* du produit, pièces seulement.
• Les accessoires de coupe tels que guides de chaînes, chaînes, pignons, lames, têtes à ligne nylon et autres sont couverts, dans le cas d'un usage commercial, institutionnel, agricole, industriel, locatif ou rémunérateur, pour une durée de 30 jours à compter de la date de l'achat initial, contre les défauts de pièces et main d'œuvre. Les dommages causés par le contact avec du béton, des pierres ou d'autres structures ne sont pas couverts par cette garantie. Le système de verrouillage de ligne de la tête de coupe Rapid Loader d'ECHO est garanti à vie, pièces seulement. Consulter le manuel d'utilisation pour les instructions d'installation et d'entretien de la tête de coupe. Tous les accessoires des séries SB et PRO ATTACHMENT à demi arbre sont couverts par la même période de garantie que les machines pour lesquelles ils sont prévus.

Usage commercial - garantie speciale de 2 ans

Tous les souffleurs d'engrais utilisés pour des applications commerciales, institutionnelles, agricoles, industrielles ou rémunératrices seront couvertes par cette garantie limitée pendant deux (2) ans à compter de la date d'achat. Tous les composants des boîtiers de transmission de taille-haies à lame unique, mais pas les lames, seront couverts par cette garantie limitée pendant deux (2) ans à compter de la date d'achat.

Usage locatif - garantie de 90 JOURS

L'ensemble de la machine sera couvert par cette garantie contre tous les défauts de pièces et main d'œuvre pendant 90 jours à compter de la date d'achat. * La responsabilité d'ECHO en ce qui concerne la couverture « à vie » se limite à la fourniture des pièces individuelles à la section PÉRIODE DE GARANTIE DU PRODUIT de la première déclaration de garantie, pour le remplacement gratuit « à vie » pendant une période de dix (10) ans à compter du dernier jour de production du modèle.

ECHO n'offre pas de programme d'échange standard. Tout produit ECHO remis à neuf par quiconque autre que ECHO, ou vendu par un concessionnaire ou distributeur non agréé, est vendu sans la garantie limitée ECHO. La garantie ECHO ne couvre que l'acheteur initial et n'est pas transférable sauf pour les pièces du système antipollution. Les pièces et accessoires remplacés dans le cadre de cette garantie ne sont garantis que jusqu'à l'expiration de la période de garantie initiale du produit ou des accessoires d'origine. Les dommages causés par une installation ou un entretien incorrect ne sont pas couverts par cette garantie. Toutes les pièces remplacées sous garantie deviennent la propriété d'ECHO.

Pièces détachées, BLOCS COURTS et accessoires achetés séparément

Usage résidentiel ou non rémunérateur : garantie de 90 jours Usage commercial, institutionnel, agricole, industriel, locatif ou rémunérateur : garantie de 30 jours

À l'attention des propriétaires de machines à moteur deux temps

CT 13738, et JASO M345/FC/FD. L'utilisation d'une huile conçue pour d'autres applications, telles que les moteurs hors-bord ou les tondeuses à gazon, peut gravement endommager le moteur deux temps et entraîner l'annulation de sa garantie limitée.

Le manque de lubrification ou la défaillance du moteur résultant de l'utilisation d'huile deux temps non conforme aux normes ISO-L-EGD (ISO/CD 13738) et JASO M345/FC/FD. Les problèmes de moteur dus à une lubrification insuffisante, résultat de l'utilisation d'une huile non conforme à la norme ISO-L-EGD ou non homologuée JASO M345/FC/FD, entraîneront l'annulation de la garantie limitée du moteur deux temps. L'huile deux temps ECHO Power Blend ™ est conforme aux normes ISO-L-EGD et JASO M345/FC/FD. Les pièces du système antipollution sont couvertes pendant 5 ans pour l'usage domestique ou 2 ans pour les applications commerciales, quelle que soit l'huile moteur deux temps utilisée, selon l'explication de la garantie du système antipollution EPA ou Californie. L'utilisation de gasohol contenant du méthanol (alcool méthylique) ou d'essence dont l'indice d'octane est inférieur à 89. Utiliser exclusivement de l'essence dont l'indice d'octane est au moins 89. Le gasohol contenant un maximum de 10 % d'éthanol (alcool éthylique) ou 15 % de MTBE (éther méthyltertio-butyléther) est également approuvé. Le rapport de mélange essence/huile prescrit est indiqué sur l'étiquette des bidons d'huile ECHO et dans le manuel d'utilisation. L'utilisation d'éther ou autres fluides d'aide au démarrage. L'altération du régulateur de régime ou des composants du système antipollution, ou le fonctionnement du moteur au-dessus des régimes recommandés dans le manuel d'utilisation. L'utilisation de l'outil sans pare-débris ou filtre à air, ou bien avec un pare-débris mal entretenu ou un filtre à air endommagé. La poussière, le nettoyage de la machine sous pression ou à la vapeur, l'eau salée, la rouille, les vernis, les abrasifs et l'humidité. - Les défauts, dysfonctionnements ou défaillances résultant d'un usage abusif ou incorrect, de la négligence, de modifications, d'altérations, de l'usage normal, d'un entretien incorrect ou de l'utilisation d'accessoires non autorisés. Les procédures de rangement inappropriées, le carburant trop vieux, le manque d'entretien selon les prescriptions du manuel d'utilisation. Il incombe au client d'effectuer les entretiens préventifs décrits dans le manuel d'utilisation. - Les réglages, entretiens avant livraison ou réparations effectués par quiconque autre qu'un réparateur ECHO agréé au cours de la période de garantie. Certaines pièces et autres éléments non garantis, y compris, entre autres : lubrifiants, cordons de lanceur, réglages du moteur. L'utilisation de bougie ne répondant pas aux critères de performance et de durabilité de la bougie préconisée par le constructeur dans les manuels d'utilisation. La surchauffe ou les rayures dues à la calamine résultant d'une obstruction d'orifice d'échappement ou de chambre de combustion, y compris les dommages au pare-étincelles. Les réglages effectués plus de trente (30) jours après la date d'achat, notamment les réglages de carburateur et de câble d'accélérateur. Le chargement des déchiqueteurs SHRED 'N' VAC au-delà de la capacité nominale. Le fonctionnement à sec des pompes et pulvérisateurs, le pompage ou la pulvérisation de produits caustiques ou inflammables, ou l'utilisation avec un filtre absent ou endommagé. La poursuite de l'utilisation, après un problème de fonctionnement ou une panne, ayant entraîné d'autres dommages à des pièces ou des composants. En cas de problème de fonctionnement ou de défaillance, le produit ne doit pas être utilisé, mais confié tel quel à un concessionnaire répartiteur ECHO agréé.

Il s'agit du site web WWW.ECHO-USA.COM. Le reçu de vente, indiquant la date, le modèle et le numéro de série, doit être conservé et présenté au concessionnaire réparateur ECHO pour toute réparation sous garantie. L'acheteur est seul responsable de la fourniture d'une preuve d'achat. Certains états et provinces ne permettant pas la limitation de durée des garanties implicites, il est possible que les limitations ci-dessus ne soient pas applicables. Certains états et provinces ne permettant l'exclusion ou la limitation des dommages indirects ou consécutifs, l'acheteur peut également bénéficier de droits spécifiques qui dépendent de la juridiction. Cette garantie limitée est offerte par ECHO, Incorporated, 400 Oakwood Rd., Lake Zurich, IL 60047, États-Unis d'Amérique.

Dénégation de garanties implicites

Cette page t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

99922201032

01/2010

Declaration de garantie du système antipollution ECHO incorporated pour les marques ECHO et shindaiwa

L'Environmental Protection Agency (EPA), le California Air Resources Board (C. A. R. B.) et ECHO Incorporated (ECHO Inc.) se font unCLSIR d'explainir la garantie du système antipollution des petits moteurs pour usage non routier (SORE) produits à partir de 2010. Les nouveaux équipements/moteurs SORE doivent être concus, construts et équipés de façon à satisfaire aux strictes exigences antipollution de l'EPA et du C. A. R. B. ECHO Inc. doit garantir le système antipollution des équipements/moteurs SORE pour les périodes indiquées ci-dessous, sous réserve que l'équipment/moteur SORNE ait pas fait I'objet d'un usage abusif ou négligent et qu'il ait eté correctement entretenu. Le système antipollution peut comprendre les pieces suivantes : carburateur, système d'injection de carburant, système d'allumage, convertisseur catalytique/silencieux, réservoir de carburant, conduites de carburant, bouchon de réservoir, bougies, filtres a air et autres composants associés. Dans l'éventualité d'un problème couvert par la garantie, ECHO Inc. s'engage à réparer gratuitemet l'équipment/moteur SORE, frais de diagnostic, pièces et main d'oeuvre inclus. La garantie du système antipollution couvre l'acheteur initial ainsi que tous les propriétaires suivants.

Etendue de la garantie du fabricant :

La période de garantie du système antipollution est au moins égale à la durée de la garantie ECHO Inc., sans être inférieure à 2 ans. Tout pièce de l'équipement relative au système antipollution sera réparée ou remplacée par ECHO, Inc. ou l'un de ses réparateurs agréés.

Responsabilités du propriétaire :

Le propriétaire de l'équipement/moteur SORE est tenu d'effectuer tous les entretiens nécessaires, décrits dans le manuel d'utilisation. ECHO Inc. commande de conserver tous les reçus relatifs à l'entretien de l'équipement/moteur SORE. Toutefois, ECHO Inc. ne peut pas refuser d'effectuer les réparations pour cause d'absence de reçu ou d'entretien périodique. Le propriétaire de tout équipement/moteur SORE doit savoir que ECHO Inc. peut refuser d'effectuer les réparations sous garantie en cas de problème de l'équipement/moteur SORE causé par un usage abusif, la négligence, des entretiens incorrects ou des modifications non autorisées.

Le propriétaire doit :-pener l'équipement/moteur SORE à un centre de réparation agréé par ECHO Inc., dès que le problème est discovered. Les réparations sous garantie doivent être effectuées dans un délai raisonnable, n'excedant pas 30 jours. Dans l'éventualité d'un problème couvert par la garantie, survenant à plus de 160 kilomètres du concessionnaire agréé le plus proche, ECHO Inc. paiera les frais d'expédition de l'appareil à celui-ci. Pour toute question concernant la garantie, contacter ECHO Inc. au 1-800-673-1558 ou sur le site www.cho-usa.com, ou bien Shindaiwa au 1-877-986-7783 ou sur le site www.shindaiwa.com.

Ce qui est couvert par la garantie

ECHO Inc. garantit, pendant une période au moins égale à la durée de la garantie ECHO Inc., sans être inférieure à 2 ans, que l'équipement/moteur SORE a été conçu, construit et équipé conformément aux normes antipollution de C. A. R. B. et EPA applicables, et qu'il est exempt de vices de pièces et main d'oeuvre ou de fabrication susceptibles d'entraîner sa non conforme aux exigences en vigueur. La période de garantie prend effet à la date d'achat du produit par l'utilisateur.

Comment les problemes seront-ils corrigés?

Les problèmes concernant les pièces couvertes par cette garantie seront corrigés par tout concessionnaire réparateur ECHO Inc./agréé. La pièce sera réglée, réparée ou remplacée gracieusement. Tous les frais de main d'œuvre et de diagnostic pour les réparations sous garantie effectuées par le concessionnaire seront inclus. En outre, les pièces du moteur ne étant pas expressément couvertes par cette garantie, mais ayant été endommagées à la suite de la défaillance de pièces sous garantie, seront également couvertes.

PIECES Couvertes par la garantie

Toute pièce du système antipollution ne faisant pas l'objet d'un « Entretien requis » sera réparée ou remplacée pendant la période de garantie. La pièce réparée ou remplacée sera couverte pour le restant de la période de garantie ECHO Inc.

Toute pièce garantie dont seule l'inspection périodique est prévue dans les instructions écrites fournies est garantie pendant la période de garantie indiquée ci-dessus. Toute pièce ainsi réparée ou remplacée sous garantie sera couverte pour le restant de la période de garantie ECHO Inc.

Toute pièce du système antipollution dont le remplacement est prévu par le programme des « entretiens requis » est garantie pour la période précédant le premier remplacement prévu. Toute pièce réparée ou remplacée dans le cadre de la garantie sera couverte pour le restant de la période précédant le premier remplacement de la pièce.

Toute pièce détachée homologuée par le fabricant peut être utilisée pour tout entretien ou réparation du système antipollution et doit être fournie gratuitement si la pièce est toujours sous garantie.

Toute pièce dont les performances et la durabilité sont équivalentes à celles de la pièce d'origine peut être utilisée pour les entretiens et réparations non couverts par la garantie et ne saurait en aucun cas réduire les obligations du fabricant aux termes de la garantie.

Pendant la période de garantie de l'équipement/moteur, SORE, ECHO Inc. assure la disponibilité des pièces garanties de façon à répondre à la demande attendue pour ces pièces.

PIECES Du systéme antipollution couvertes par la garantie:

• Système d'allumage électronique
• Convertisseur catalytique/échappement Volet de départ
• Réservoir de carburant Filtr e à air

Bougie - Carburateur (complet ou pièces remplaçables) - Système d'injection complet (ou pièces remplaçables) - Bouchon de réservoir de carburant Conduite de carburant (et colliers/connecteurs associés le cas échéant)

PIECES NON Couvertes par la garantie

Toute défaillance causée par un usage abusif, la négligence, des entretiens incorrects, des modifications non autorisées ou l'utilisation d'accessoires ou pièces modifiées ou non homologuées.

La présente garantie du système antipollution n'est valable que pour les États-Unis et ses possessions, et le Canada.

99922201033

01/2010

REMARQUES

REMARQUES

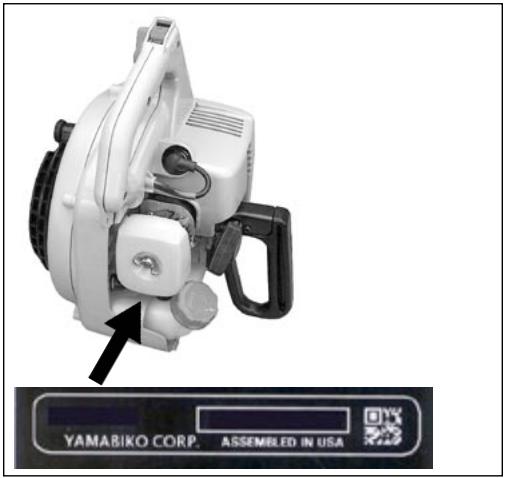

Pieces/numéros de série

Les pièces ECHO ainsi que les pièces et ensembles ECHO RE-POWERTM d'origine destinés aux produits ECHO ne sont disponibles qu'auprès d'un revendeur agréé ECHO. Pour toute commande de pièces, toujours fournir les numéros de modèle et de série de la machine. Ces trois numéros sont apposés sur le carter moteur. Les noter ci-dessous pour future référence.

No. de modèle. No. de série

Depannage

Pendant la période de garantie, les réparations de cette machine doivent être effectuées par un concessionnaire-réparateur agréé ECHO. Pour le nom et l'adresse du concessionnaire-réparateur agréé ECHO le plus proche, s'adresser au revendeur ou appeler le : 1-800-432-ECHO (3246). Des informations sont également présentées sur notre site web. Lorsque la machine est représentée pour entretien/réparation, elle doit être accompagnée d'une preuve d'achat.

Service après-vente ECHO

Pour toute assistance ou question concernant l'application, l'utilisation ou l'entretien de ce produit, appeler le service d'assistance clients ECHO au 1-800-673-1558, de 8 heures 30 à 16 heures 30 (heure normale du centre), du lundi au vendredi. Avant d'appeler, veiller à disposer des numéros de modèle et de série de l'unité.

Enregistrement en garantie

Pour assurer une couverture sous garantie sans souci, il est important d'enregistrer l'équipement ECHO sur le site www.echo-usa.com ou la carte d'enregistrement de garantie fournie avec l'équipement, à renvoyer remplie. L'enregistrement du produit permet de confirmer la couverture sous garantie et d'établir un lien direct entre ECHO et l'acheteur pour le cas où il faudrait prendre contact avec celui-ci.

FOURNISSEUR

COMPOSER

1-800-432-ECHO

1-800-432-3246

www.echo-usa.com

SERVICE APRÈS-VENTE

ECHO

1-800-673-1558

8:30 à 16:30 h - Lun - Ven HNC

Manuels supplémentaires ou de rechange

Des manuels d'utilisation, de sécurité, et de pièces de rechange peuvent être obtenus auprès des concessionnaires ECHO, sur le site www.echo-usa.com, ou bien en écrivant à : ECHO Inc., 400 Oakwood Road, Lake Zurich, IL 60047 U.S.A. Toujours consulter le site web technique d'ECHO pour connaître les mises à jour. Des vidéos de sécurité sont disponibles chez tous les concessionnaires. Chaque vidéo fait l'objet d'une surcharge de 5 USD pour frais d'expédition.

ECHO, INCORPORATED

400 Oakwood Road

Lake Zurich, IL 60047

www.echo-usa.com

P07113001001/P07113999999
