MODE D'EMPLOI INCOGNITO LK10 CAMBRIDGE AUDIO
Guide d'installation
20
Cambridge Audio
Introduction. 21
Installation du système. 22
Notes concernant l'installation. 24
Apercu du clavier. 26
Affichage à l'écran. 27
Clonage à partir de la télécommande......28
Menu de réglage 31
Dépannage. 36
Garantie limitée 37

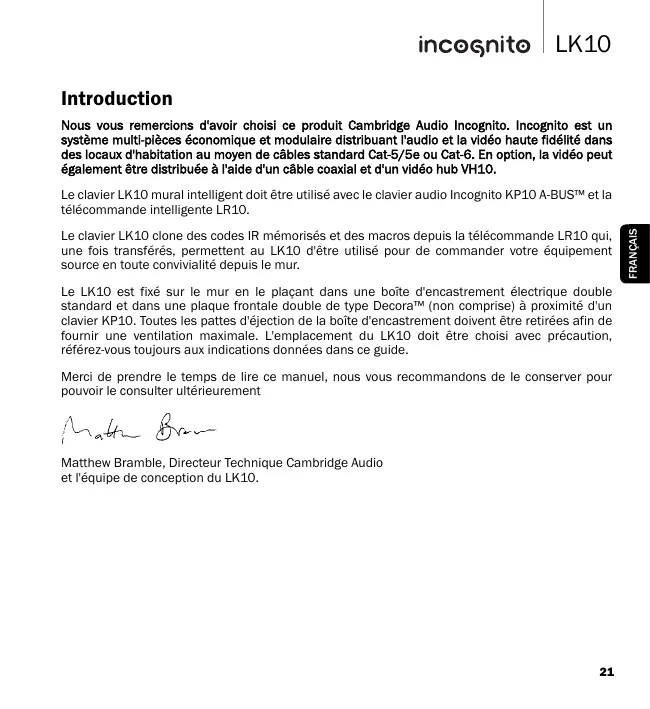

Introduction
Nous vous remercions d'avoir choisi ce produit Cambridge Audio Incognito. Incognito est un système multiepieces economique et modulaire distribuant l'audio et la video haute fidélité dans des locaux d'habitation au moyen de cables standard Cat-5/5e ou Cat-6. En option, la video peut également être distribuée à l'aide d'un cable coaxial et d'un video hub VH10.
Le clavier LK10 mural intelligent doit être utilisé avec le clavier audio Incognito KP10 A-BUS™ et la télécommande intelligente LR10.
Le clavier LK10 clone des codes IR mé memorisés et des macros depuis la télécommande LR10 qui, une fois transférés, permettent au LK10 d'être utilisé pour de commander votre équipement source en toute convivialité depuis le mur.
Le LK10 est fixé sur le mur en le plaçant dans une boîte d'encastrement électrique double standard et dans une plaque frontale double de type DecoraTM (non comprise) à proximé d'un clavier KP10. Toutes les pattes déjection de la boîte d'encastrement doivent être retirées afin de fournir une ventilation maximale. L'emplacement du LK10 doit être choisi avec précaution, referez-vous toujours aux indications données dans ce guide.
Merci de prendre le temps de dire ce manuel, nous vous recommendons de le conserver pour pouvoir le consulter ultérieurement
Matthew Bramble, Directeur Technique Cambridge Audio and I'equipe de conception du LK10.
Installation du système

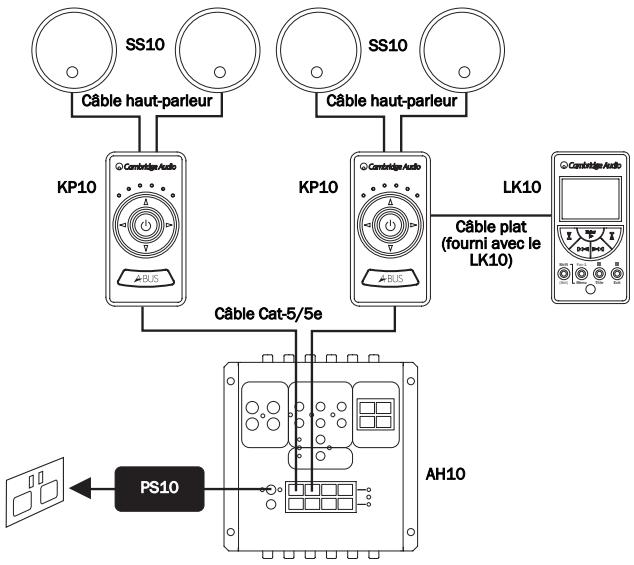

Pour ajouter le clavier LK10 à votre système Incognito, consultez le schéma ci-dessous :
Important: le LK10 fonctionnera uniquement s'il est raccordé au KP10 en tant qu'élément d'un système de concentrateur AH10 complet. Il n'est pas compatible avec les amplificateurs "Incognito Ready".

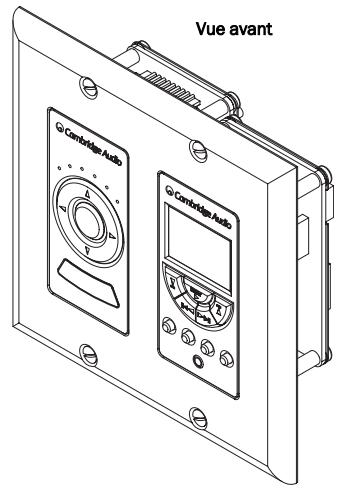

Le LK10 doit être placé à proximité du KP10 à l'aide d'un boîtier J-Box et d'une plaque frontale DecoraTM (non fournie).

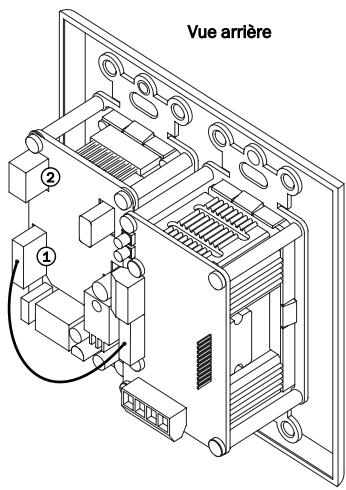

① Connecteur KP10 - Connecte le LK10 au KP10 avec le cable plat fourni.
② I.C.P - Interface de programmation en circuit utilisé pourmettre à niveau le logiciel du clavier si nécessaire.
Le LK10 est fixé sur le mur en le plaçant dans un boitier de raccordement double américain du type J-box (boite d'encastrement électrique).
Toutes les pattes déjection de la boite d'encastrement doivent être retirees afin de fournir une ventilation maximale.
La où il est souhaitable de fixer un interrupteur d'éclairage principal etc. à proximate du clavier, une boite de séparation ou deux boitiers d'encastrement simple doivent être utilisés (n'oubliez pas qu'il est préférible de ne pas placer le clavier à proximate d'un interrupteur d'éclairage, en particulier si les styles de plaques frontales différent). Seul un électricien qualifié doit effectuer de telles installations.
Evitez de fixer le LK10/PK10 à un emplacement qui est en ligne de mire par rapport à un autre LK10/PK10. Dans de telles situations, les deux claviers risquent de capter les mêmes commandes à partir d'une télécommande et il sera difficile de commander chaque zone de manière indépendante.
Evitez de fixer le LK10/PK10 à un emplacement qui est en ligne de mire par rapport à l'équipement source du système. Dans de telles situations, l'équipement source risque de capter directement les mêmes commandes IR que celles captees par le clavier et envoyées à l'équipement source. Ceci risque d'interférer avec le fonctionnement à distance de l'équipement source.
Ne fixez pas le clavier dans des zones exposées aux rayons directs du soleil ou dans des endroits qui seront soumis à l'éclairage puissant de tubes fluorescentes. Ceux-ci peuvent constituer une source d'énergie infrarouge qui peut interférer avec le fonctionnement de la télécommande du système. Certains téléviseurs à écran plasma peuvent émettre une quantité d'énergie infrarouge importante, aussi l'installation d'un LK10/PK10 à proximé d'un téléviseur à écran plasma requiérant-elle quelques precautions. Evitez de placer le LK10/KP10 à proximé de variateurs de lumière ou d'autres dispositifs qui générent beaucoup de bruit électrique.
Précautions de sécurité
L'emplacement du LK10 doit être choisi avec précaution ; le clavier ne doit jamais être installé dans une boite d'encastrement contenant également des fils d'alimentation secteur ou dans des endroits humides
Alimentation
Le LK10 fonctionne avec un courant continu de 24 V (@ 250 mA max) fourni via le cable de connexion à partir du clavier KP10. En tant que tel, il n'y a pas de tension secteur dans le KP10 si bien que le plus souvent, l'unité peut être installée en toute sécurité dans les endroits où seuls des dispositifs à très basse tension sont autorisés. Il est cependant impératif de plusieurs se référer aux réglementations en vigueur en matière de cablage pour votre installation et votre région.
Plaques frontales
Le système de plaque frontale LK10 repose sur la norme Decora™ et est interchangeable avec la vaste gamme des plaques frontales conformes à cette norme produits par des fabricants.tsels que Leviton etc. Si vous souhaitez fixer une autre plaque frontale, vous pouvez la replacer en la séparant delicatement du KP10 et en installerant une autre plaque à sa place.
Homologations
CE Ce produit est conforme à aux directives européennes Basse Tension (73/23/CEE) et Compatabilité electromagnétique (30/336/CEE) lorsqu'il est utilisé et installe conformément à ce guide d'utilisation. Pour une conformité continue, il est recommandé de n'utiliser en association à ce produit que des accessoires Cambridge Audio et l'entretien doit être effectué uniquement par du personnel qualifié.
La poubelle sur roue barree d'une croix est le symbole européen indiquant une collecte de séparée des déchets d'équipements électriques et électroniques. Ce produit contient des équipements électriques et électroniques qui doivent être réutilisés, recyclées ou recupérées, c'est jusqu'à-il ne doit pas être jété avec les déchets normaux non triés. Merci de nous returner l'unité ou, pour de plus amples informations, de contacter le seuil habitabilité auprès duquel vous avez acheté ce produit.

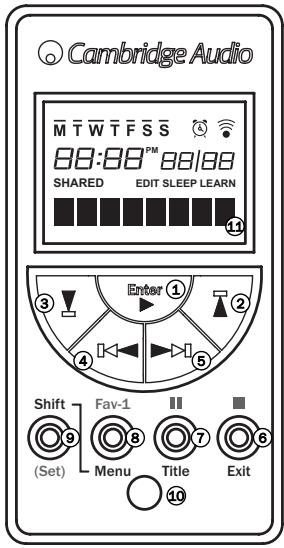

Aperçu du clavier
Les boutons numérotés de 1 à 8 ont des fonctions duales commandées par le bouton Shift. Ces boutons générent des codes IR ou des macros clônées à partir des boutons du même nom situés sur la télécommande intelligente LR10 (voir le chapitre ultérieur sur le clonage).
Fonctions primaires Fonctions secondaires
① Play Entree
(2) Avance rapide Haut
③ Retour rapide Bas
④ Scan retour Gauche
⑤ Scan avant Droite
(6) Stop Quitter
⑦ Pause Titre
(8) Fav-1 (Favori) Menu
⑨ Set (Réglages) Shift
10 Port de clonage
Ecran
Remarque: Les fonctions réelles des boutons dépendant complètement des codes enregistrés dans la télécommande LR10.
Pour des instructions complètes concernant Shift/Settings, les boutons d'apprentissage et le port de clonage, veuilliez consulter les chapitres " Instructions de fonctionnement " et " Installation du clavier " de ce guide.

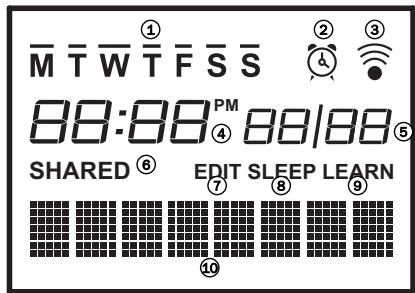

Affichage à l'écran
1 Jours de la semaine - La barre place en dessous d'une dette indique le jour de la semaine.
② Alarme - S'affiche lorsque la fonction d'alarme est régée.
③ IR-Indique lorsqu'un signal infrarouge est émis depuis le LK10.
Heure - Affiche l'heure actuelle. 'PM' apparait lorsque le format 12 heures est reglé.
⑤ Date - Peut être régée au format Mois/Date ou Date/Mois.
⑥ Partage - S'affiche lorsque le clavier partage une source avec un autre endroit connecté au même hub AH10.
⑦ Edition-S'affiche lorsque le clavier est en mode Edition (menu de reglage).
⑧ Veille - S'affiche lorsqu'la fonction veille est régée.
9 Apprentissage - S'affiche lorsque le clavier est en mode Apprentissage/Clonage.
Barde nom - Affiche le nom de la source, du bouton ou de la fonction.
Pour des instructions complètes concernant ces fonctions, veuilluser consultier le chapitre "Installation du clavier" de ce guide.
Clonage à partir de la télécommande
Le LK10 peut uniquement être utilisé pour commander un équipement de source une fois qu'il a été clones depuis le LR10. Cela permet de transférer les codes IR et les macros nécessaires sur le LK10. L'Incognito LR10 est une télécommande intelligente et sophistiquée pouvant apprendre les codes de tous les équipements sources à partir de leur télécommande.
Une fois que le LR10 lui-même a été programmé, l'utilisateur peut cloner toutes les macros et informations programmées depuis le LR10 sur le LK10, ce qui permet au clavier d'executer également les mêmes opérations (codes IR, macros, noms des boutons et réglages de l'horloge).

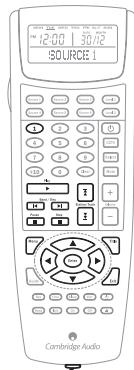

Remarque: seuils les boutons d'apprentissage mis en evidence sur la télécommande sont clones sur le LK10.
Veuillez vous référer au manuel du LR10 pour de plus amples informations sur l'apprentissage des codes dans le LR10 ainsi que des conseils sur les macros, etc. Une fois que le LR10 est entièrement programmes / configuré, vous pouvez alors le cloner sur le LK10.
Pour commencer le clonage, branchez le cable fourni sur le port de clonage du LK10 et du LR10, puis placez le LK10 en mode Apprentissage.
Placez le LR10 sur la transmission (le LK10 se mettra par défau en mode Réception).
Au dos du LR10, appuyez sur le bouton Edit à quatre reprises (à l'aide d'un trombone ou d'un object接受采访) afin d'entrez dans le mode Clonage. 'REC/TRX' apparait alors sur les deux écans.
Placez le LK10 en mode Apprentissage afin de lui permettre de receivevoir des commandes. Le LK10 dispose d'une série de menus qui peuvent etre affiches en appuyant sur et en maintainen enforcé le bouton Shift/Set du panneau avant. Les options du menu se déroulement continuellement sur l'écran du LK10 jusqu'à ce que vous relâchiez le bouton Shift/Set.
Suivez les étapes suivantes pour effectuer l'opération de clonage :
Clavier LK10 - Réception de données
- Appuyez sur le bouton Set et maintenance-le enforcé durant cinq secondes. Lorsque 'LEARNING' s'affiche, relâchez le bouton. 'READY' apparait alors à l'écran.
- 'RXING.'s affiche ensuite et indique que des données sont en cours de reception.
Télécommande LR10 - TransmissiOn de données
- Appuyez sur le bouton de la télécommande jusqu'à ce que TRX' clignote.
- Appuyez sur le bouton Entier de la télécommande. L'écran affiche 'SENDING'.
Clonage à partir de la télécommande
Après environ 7 minutes, l'écran du clavier doit afficher 'COMPLETE' et revenir au fonctionnement normal. Toutles données ont été transférées.
Si le clonage n'a pas réussi, le clavier affiche 'ERROR' ou 'TIMEOUT'. Placez la télécommande de transmission LR10 à nouveau en mode Clonage et répérez les opérations.
Remarque : une fois que le processus de clonage a démarré, il doit être complétee car il écrase le logiciel dans le clavier de réception LK10.
Menu de réglage
Remarque : vous continuez d'utiliser votre clavier KP10 pour commander les fonctions audio (réglage du volume, sélection de la source, etc.).
Afin de personnelier d'autres réglages du LK10, appuyez sur le bouton Set et maintenez-le enforcé durant quatre secondes afin d'activer les menus de Réglage (Fig. 1). L'écran du LK10 déroulera continulement les cinq options de menu :
Pour selectionner l'option souhaitee, relachez le bouton lorsque l'option de menu est affichee a I'ecran (Fig. 2).
Pour quitter, appuyez le bouton Exit (Fig. 3). Tous les changements effectués seront enregistrés.
Menu de réglage
Menu d'alarme
Appuyez sur le bouton Set durant cinq secondes et relâchéz-le lorsque 'ALARM?' s'affiche à l'écran.
Utilisez les boutons [K] et [P] pour naviguer dans le menu
Utilisez les boutons et pour configurer l'option souhaitee.
Remarque : lorsqu'une source est sélectionnée, la sourceprogrammée par défaut s'affiche sur le clavier KP10.
Jours
Lorsque vous sélectionné 'DAYS', utilisez les boutons et pour faire défiler chaque jour, du lundi au vendredi, le week-end ou tous les jours
MTWTFSS
MTWTFFSS
MTWTFS
On/Off
Lorsque l'option On est selectionnee, I'icone d'alarme apparait sur I'ecran.
Menu Veille
Ce menu vous permet de régler l'heure à laquelle le LK10 s'éteindra automatiquement. Appuyez sur le bouton Set durant cinq secondes et relâchéze-le lorsque 'SLEEP?' s'affiche à l'écran.
Utilisez les boutons [K] et [p] pour naviguer dans le menu.
Utilise les boutons et pour configurer l'option souhaitee.
Menu de réglage
Menu Réglage
Ce menu permet à l'utilisateur de configurer l'heure et la date du LK10 manuellement. Appuyez sur le bouton Set durant cinq secondes et relâché-z-le lorsque 'SETUP?' s'affiche à l'écran.
Utilise les boutons et pour naviguer dans le menu.
Utilisez les boutons et pour configurer l'option souhaitée.
Remarque : la date et l'heure seront également régées automatiquement après un téléchargement depuis LR10.
Menu Configurer
Appuyez sur le bouton Set durant cinq secondes et relâchez-le lorsque 'CONFIG?' s'affiche à l'écran.
Utilisez les boutons et pour naviguer dans le menu. Utilisez les boutons et pour configurer l'option souhaïée.
12/24 heures - Contrôle l'affichage de l'heure soit au format 12 heures, soit 24 heures.
JJ/MM - Règle l'ordre dans lequel le jour et le mois sont affichés.
Luminosite LCD - Contrôle le niveau de luminosité de l'écran LCD; Lumineux, faible ou off.
Dépannage
Si le LK10 se verruée et / ou si 'ERROR' apparait à écran du fait d'une interruption de l'alimentation ou durant le clonage, suiviè les étapes suivantes :
- Débranche l'alimentation du système et rebranche-la après une minute.
- Lorsque l'alimentation revient, le LK10 affichera un texte déformé.
- Clonez le LR10 sur le LK10 sans passer en mode Apprentissage.
- Lorsque le LR10 a fini la transmission, repeteze l'etape 1.
Remarque: la date et l'heure ne seront pas mises à jour dans le LK10.
Important: le LK10 fonctionnera uniquement s'il est raccordé au KP10 en tant qu'objet d'un système de concentrateur AH10 complet. Il n'est pas compatible avec les amplificateurs "Incognito Ready".
Consultez le site Internet www.cambridge-audio.com et inscrive-vous pour receiveur des notifications relatives aux prochainsines mises a jour de matériels et logiciels.
Ce guide vise à rendre l'installation et l'utilisation de ce produit aussi simple que possible. L'exactitude des informations contenues dans ce document a été vérifiée soignement au moment de l'impression. Cependant, la politique de Cambridge Audio vise à une amélioration continue. Ainsi, le design et les specifications sont suscept à des changements sans notification prétable. Si vous remarqunez une façonque erreur, n'hésitez pas à nous en faire part à l'adresse : support@cambridgeaudio.com
Ce document comporte des informations propriétaires protégées par copyright. Tous droits réservés. Il est interd it de reproduction toute partie de ce manuel par des moyens mécaniques, électroniques ou autres, sous toute forme, sans autorisation écrite préalable du fabricant. Toutes les marques et marques déposées sont la propriété de leur détenteur respectif.
Incognito et Incognito Ready sont des marques de Cambridge Audio Ltd. Tous droits réservés.
Copyright Cambridge Audio Ltd 2009
A-BUS et A-BUS Ready sont des marques déposées de LeisureTech Electronics Pty Ltd Australia.
Ce produit peut être protégé par un ou plusieurs des brevets suivants US 7,181,023, 6,389,139, EP 1004222, AU 739808, NZ 502982, Mexico Z41196, Canada CA2301062.
Garantie limitée
Cambridge Audio garantit ce produit contre tout defaut de materiau et de main d'oeuvre (dans les conditions stipulées ci-dessous). Cambridge Audio peut decide deréparer ou de replacer (à sa propre discrétion) ce produit ou toute piece défectueuse de ce produit. La période de garantie peut varier selon le pays. En cas de doute, adressez-vous àronte revendeur. Veiliez à tousjous conserver la preuve d'achat de cet appareel.
Pour une réparation sous garantie, veuillant contacter le reventeur Cambridge Audio agreé chez qui vous avez acheté ce produit. Si vous reventeur ne peut procéder lui-même à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par toute reventeur à Cambridge Audio ou à un service après-venture Cambridge Audio agreé. Le cas échéant, vous dévrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un dégré de protection équivalent.
Une prévue d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit être représentée pour tout recours à la garantie. Cette garantie est annulée si (a) le nombre de série d'usine a été modifié ou suprimé de ce produit ou (b) ce produit n'a pas été acheté auprès d'un revendeur Cambridge Audio agree. Pour confirmer que le nombre de série n'a pas été modifié ou que ce produit a été acheté auprès d'un revendeur Cambridge Audio agree, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays.
Cette garantie ne couve pas les dommages esthetiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage implore ou abusif, à la néligence, à un usage commercial ou à une modification d'une partie qualconque du produit. Cette garantie ne couve pas las dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne qualconque étrangère à Cambridge Audio ou qui n'est pas revendre Cambridge Audio ou technician agreé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couve pas les produits vendus " EN L'ETAT " ou "WITH ALL FAULTS".
LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DECLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSIOIRE OU INDIRECT DE LA RUPTURE DE TOUTE GARANTIE EXPRESSE OU IMPLICITE CONCERNANT CE PRODUIT. SAUF DANS LA MÉSURE PRÉVUE PAR LA LOI, CETTE GARANTIE EXCLUT TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE DE QUELQUE SÔRTE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIE RELATIVE À L'APTIITUDE DU PRODUIT À ÉTRÉ COMMERCIALISÉ ET À ÉTRÉ UTILISÉ DANS UNE APPLICATIONPARTICULIERÉ.
Certain pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicées. Par consécutif, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifique,或者其他 droits qui varient d'État à État ou de pays à pays.
Pour toutes réparations, pendant ou après la garantie, veuillez contacter votre revendeur.
