C35 - Appareil photo ROLLEI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil C35 ROLLEI au format PDF.
| Type de produit | Appareil photo 35 mm compact |
| Marque | ROLLEI |
| Modèle | C35 |
| Objectif | Carl Zeiss Triotar 1:3.5/40 mm |
| Obturateur | Mécanique, vitesses 1/30 - 1/500 sec, pose B |
| Diaphragme | f/3.5 à f/22 avec valeurs intermédiaires |
| Posemètre | Intégré, réglage DIN/ASA |
| Viseur | Optique avec cadre lumineux et repères de près |
| Compteur d'images | Oui, remise à zéro manuelle |
| Armement | Levier d'armement |
| Rebobinage | Manivelle rabattable |
| Alimentation | Aucune (fonctionnement mécanique) |
| Dimensions (approx) | 97 x 60 x 38 mm |
| Poids (approx) | 300 g |
| Accessoires fournis | Dragonne, sac en cuir |
| Filtres compatibles | Filtres Rollei jaune, orange, H1, R1.5 |
| Entretien | Pinceau doux et tissu non peluché |
| Sécurité | Éviter l'exposition au soleil lors du changement de film |
| Réparabilité | Service après-vente Rolle International |
| Notice | 5 pages, français |
FOIRE AUX QUESTIONS - C35 ROLLEI
Questions des utilisateurs sur C35 ROLLEI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Appareil photo au format PDF gratuitement ! Retrouvez votre notice C35 - ROLLEI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C35 de la marque ROLLEI.
MODE D'EMPLOI C35 ROLLEI
Tous avez dans cette poche un appareil plat, dont l'obturateur est armé en permanence, prêt à la prise de vue. Mais le déclencheur est encore bloqué par l'objet noir. Toute première manoeuvre:
Tirez l'objectif et verrouillez-le en tournant jusqu'à butée (1).
Voulez adéclencher (2) et armer (3) alternativement. Exercez-vous à faire cette dernière manœuvre avant de remettre l'appareil dans votre poche. D'autre part, l'objectif ne peut être reinterré que lorsqu'obturateur est armé ; ceci, afin que vous soyez tous prêts à déclencher:
- Armez l'appareil (3). Tenez enfoncé le bouton sur lequel est gravé un point rouge (5). Déverrouillez l'objet par rotation et rentrez-le dans l'appareil (4).
Comme vous le voyagez, un système ingénieux d'interverrouillage veille à la sécurité et à ce que vous soyez toujours prêt à déclencher. Vous ne pouvez vous servir de l'appareil que d'une seule façon — la bonne!
Chargement de l'appareil
Avant de charger l'appareil, l'armer d'un mouvement complet du levier.
Tirer l'objet et le verrouiller en tournant jusqu'à butée.
Déverrouiller le dos de l'appareil (5) et le retirer. Faire pivoter le pressé-film (4) vers l'extérieur et introduire la cartouche (3), la fente tournée vers la fenêtre.
Introduire l'amorce du film profondément dans la fente de la bobine réceptrice (2), dans le sens indiqué par quatre flèches, et enrouler le film serré en faisant tourner la petite molette (1) dans le sens de la flèche recoulée.
En enroulant l'amorce du film, veiller à ce que le chargeur (3) reste en place.
Rabattez le presse-film (4). Replacez le dos de l'appareil et le verrouillage (6).
Réglage du compteur d'images
(a côté du déclencheur)
Déclencheur et armer alternativement jusqu'à ce que le compteur d'images soit au n°1. Lors de l'armement, le disque (7) sur la base de l'appareil tourne en même temps (ne pas le retenir), ce qui indique que le film est correctement mis en place et avance. (Dans le cas contraire, retirer le dos de l'appareil et recharger.)
Le Rollei 35 est prêt à la prise de vue.
- Réglage du temps de pose: À l'aide de la molette (1) et de la molette (2) régler sur le repère commun respectivement le temps de pose et le diaphragme.
Temps de pose: Conseil pratique ④.
Diaphragme: pages 12, 14.
- Réglage de la distance: Régler à l'aide de la bague (3) la distance de prise de vue, en mètres, face au repère.
Pour les distances en pieds, il existe une deuxième échelle sur la partie inférieure de l'objet.
Mise au point d'instantanés: → Conseil pratique ⑥. Pour le Rolle B 35, amener toutes les échelles tournantes sur l'index se trouvant entre l'échelle (3) et (2).
- Déclenchement: Centrer le sujet dans le viseur (le cadre lumineux indique le cadrage de l'image) et appuyer sur le déclencheur.
Les traits-repère courts à l'intérieur du cadre lumineux limitent le champ de l'image lors de la prise de vue de près (à moins de 1,5 m).
Déclencheur automatique: → Conseil pratique ③.
Ajuster la rapidité du film utilisé (indiquée sur l'emballage du film), lire sur le posemètre l'indication de diaphragme correspondant au temps de pose choisi.
- Réglage de la rapidité du film: Amener la sensibilité DIN (ou ASA) du film sur le repère supérieur (1) à l'aide de la molette inférieure.
- Réglage du temps de pose: Amener l'index latéral du posemètre (2) en regard du temps de pose préselectionné.
- Détermination du diaphragme : Diriger l'appareil sur le sujet et reporter le diaphragme indiqué par l'aiguille du posemètre.
Si l'aiguille se trouve en dehors de l'échelle lors de la lecture, choisir un autre temps de pose. Si l'éclairage est insuffisant, l'aiguille n'indiquera aucun chiffre.
Conseil pratique ⑨.

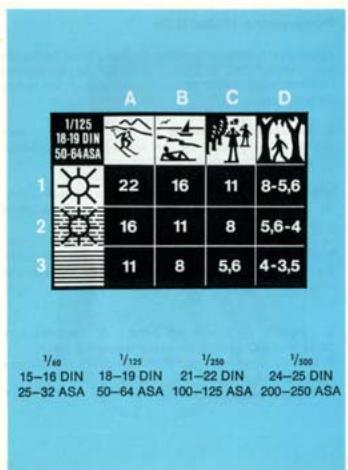

Table de lumination pour rolle c 35
Pour un temps de pose de 1/125 sec et une rapidité de film de 18-19 DIN (= 50 - 64 ASA), on lira sur la table de lumination le diaphragme correspondant aux différents éclairages (1-3) et types de sujets (A-D).
Signification des symboles:
- Plein soleil. 2. Soleil voilé, -3. Ciel couvert. A. Haute montagne, neige. B. Paysage découvert avec un premier plan. C. Ombres légères, scènes de rue. D. Personnages sous des arbres clairsemés, scènes dans des rues étroites.
L'intersection des deux colonnes donne l'indication du diaphragme. Exemple : Plein soleil ①, paysage découvert avec un premier plan important (B), ouverture du diaphragme requise f/16 à 1125 sec avec un film de 18-19 DIN.
Les indications de la table relatives au diaphragme sont également valables pour une rapidité de film moindre ou plus grande, à condition de modifier le temps de pose en conséquence (→ table supplémentaire sous la figure).
→ Conseil pratique ⑥.
Après la première prise de vue (20ème ou 36ème, selon la longueur), rebobiner d'abord le film exposé dans la cartouche:
Sortir l'objectif et le verrouiller.
Après une seule pression à fond sur le bouton (1) (pour déconnecter l'avancement du film), sortir la manivelle rabattue (2), puis la faire tourner dans les sens de la flèche jusqu'à ce qu'il n'y ait plus de résistance due à la traction du film. Ensuite, rabatte la manivelle. Déverrouiller le dos de l'appareil et l'enlever. Conserver la cartouche à l'abri de la lumière, si possible, dans son emballage d'origine. Faire développer le film couleurs le plus rapidement possible.
Ne jamais charger ou décharger l'appareil en plein soleil, mais aux moins à l'ombre du corps.
L'appareil est-il armé?
L'appareil est prêt à fonctionner lorsque le levier d'armement est bloqué.
L'appareil est-il chargé?
Si cette question se pose après une longue interruption, faire sortir la manivelle de rebranchage (sur la base de l'appareil) et essayer de la faire tourner doucement dans le sens de la flèche. Une résistance montrera que l'appareil est chargé. Lorsque l'appareil n'est pas chargé, la manivelle tourne librement.
Le déclencheur automatique
Les déclencheurs automatiques sont utilisables si leur pouvoir de déclenchement est réglable avec précision sur la même course que celle du bouton de déclenchement de l'appareil. Les déclencheurs automatiques trop durs ou ayant une course trop longue peuvent endommager l'appareil.
Prises de vue instantanées
Les chiffres de 30 à 500 inscrits sur la molette crantée correspondent aux temps de pose correspondant aux fractions de seconde. Des valeurs intermédiaires ne sont pas utilisables.
Le choix d'un temps de pose suffisamment court contribue à la netteté de la photo.
Pour ne pas bouger l'appareil en le tenant à la main pendant la prise de vue, la vitesse maximale admissible est de 1/36 sec. Une vitesse plus sûre et le plus souvent utilisée: 1/60 ou 1/125 sec.
En photographiant des scènes animées, exposer d'autant plus brièvement que le sujet se déplace plus vite. Temps de pose maximal admissible (à titre d'indication) : scènes sportives 1/250, enfants courant 1/250, piétons marchant rapidement 1/125, promeneurs 1/40 ou - à une certaine distance - 1/30 sec. Car la règle fondamentale s’énonce : la netteté d’un sujet en mouvement augmente avec la distance. En outre, le danger de flou diminue si le sujet en mouvement est photographié de face (et non pas de côte).
5 Prises de vue avec pose
L'appareil est réglé sur -B_-, il est également possible de faire des prises de vue avec un faible éclairage : appuyez le bouton de déclenchement appuyé pendant toute la durée de l'exposition. L'obturateur ne se ferme comme lorsque le bouton est relâché. Il est recommandé d'utiliser un déclencheur souple et un pied (ou un autre support stable pour l'appareil).
Diaphragme
L'échelle des diaphragmes compte aussi des valeurs intermédiaires. La graduation f/3,5 compte comme un réglage intermédiaire.
Plus le chiffre du diaphragme est grand, plus l'ouverture est petite. Parallèlement, la profondeur de champ augmente (voir Conseil pratique ⑦). En même temps, tous les deux crans, la luminosité diminue de moitié, de sorte que le temps de pose nécessaire est double. Par exemple:
Diaphragme: 5,6 8 11 16 22 Temps de pose: 1/500 1/750 1/125 1/60 1/30 sec
7 Profondeur de champ
L'objectif du produit assure une netteté suffisante dans une certaine zone avant et après la distance de mise au point. Plus le diaphragme est fermé, plus la zone de profondeur de champ augmente.

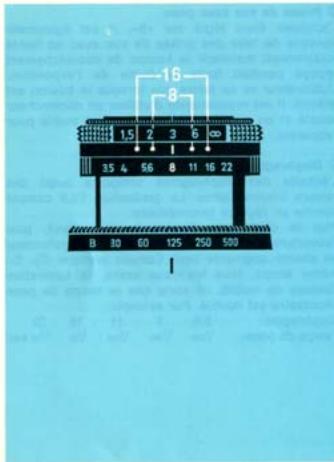

Pour évaluer la profondeur de champ, deux points sont gravés de chaque côté du repère de mise au point. Les points intérieurs se rapportent au diaphragme 8, les points extérieurs au diaphragme 16; ils montrent, sur l'échelle des distances, la zone de profondeur de champ couverte.
Exemple : en mettant au point sur 3 mètres et en diaphragmaging à 8, on obtient une profondeur de champ de 2 mètres à 6 mètres environ.
→ Table de profondeur de champ, page 36. Sur l'appareil Rolle B 35, l'index se trouvant entre l'échelle des diaphragmes et des distances en mètres, sert aussi de repère pour les vitesses d'obturation.
Photos sur le vif
La profondeur de champ disponible facilite la mise au point, surtout lorsque l'on fait des prises de vue en succession rapide. À cet effet, deux réglages standard les plus utilisés sont marqués en rouge sur l'échelle des distances (à partir du diaphragme 8) : 6 m pour prises de vue à une distance de plus de 3 mètres.
2 m pour prises de vue de près, entre 1,5 et 3 mètres
Une règle fondamentale : lors de la mesure du temps de pose, le Rollei B 35 doit être dirigé précisément dans la direction du sujet (2), comme un posemètre ordinaire (1). Une déviation involontaire, par exemple, en direction du ciel lors de la prise de vue d'un paysage, peut fausser la mesure et entraîner - dans ce cas - une sous-exposition. Dans des cas particuliers, les temps de pose peuvent être adaptés individuellement au sujet. Cela s'applique surtout aux prises de vue sur film couleurs inversible en présence de forts contrastes lumineux. Si vous voulez, par exemple, rendre plus claire la partie ombrée d'un portrait, indépendamment du reste du sujet, approchez-vous du sujet pour la lecture (3) et utilisez les temps de pose obtenu pour la prise de vue envisagée (4).
Contre-jour: Lors des prises de vue à contre-jour sur film couleurs insoluble, il est recommandé - pour un meilleur rendu des ombres - de ramener le diaphragme à la valeur directement inférieure à la valeur mesurée.

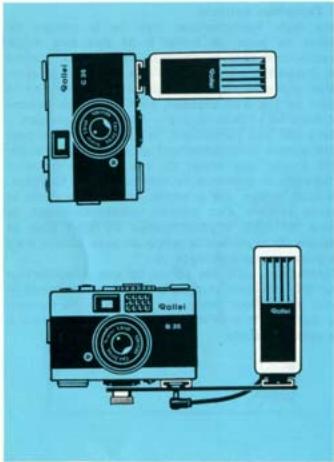

Dans la griffe de l'appareil, on peut monter au choix des accessoires du commerce avec un sabot approprié : posemètre, télemètre, flashes magnétiques ou flashes électroniques.
Le contact central permet de brancher un appareil flash sans câble (les appareils flash avec câble nécessitant une pièce intermédiaire supplémentaire avec une douille coaxiale). L'éclair est déclenché par le déclenchement de l'obturateur.
Vitesses d'obturation utilisables:
Lampes flash magnésium - 1/30 s ou plus (les vitesses supérieures donnent lieu à des sous-expositions et même à des négatifs non exposés). Flash électronique - toutes les vitesses jusqu'au 1/30 s.
Un filtre peut être visser dans la monture d'objectif. Les filtres nécessitant une correction de la luminosité. Cette correction est gravée sur la monture du filtre. Elle indique de combien il faut ouvrir la diaphragme ou augmenter les temps de pose. Un cran sur l'échelle des diaphragmes correspond à une demi-correction ; un cran sur l'échelle des temps de pose correspond à une correction entière.
Table de profondeur de champ
Carl Zeiss Triotar 1:3.5/40 mm
Carl Zeiss Triotar f:3.5/40 mm
Exemple: Pour le diaphragme 11, la correction requise est de -1,5 (= -1,5 crans sur l'échelle des diaphragmes), soit le diaphragme intermédiaire entre 8 et 5,6.
Filtres Rolle pour prises de vue en noir et blanc: Filtre Rolle jaune moyen (correction de la lumination -1,5). Le ciel est rendu plus foncé, les nuages sont plus brillants et les ombres sur la neige ont plus de relief.
Filtre Rollei orange (correction de la lumination - 1,5 à - 3, suivant le film utilisé). Rend plus profond le bleu du ciel jusqu'à un effet d'orage et éclaircit le jaune et le rouge.
Filtres Rollei pour prises de vue en couleurs : Filtré Rollei H 1 et filtré Rollei R 1,5 de conversion de couleurs (pas de correction de la lumination avec ces filtres) ; il atténuent la dominante blanche qui peut être provoquée lors d'une année sans nuages par la lumière blanche dominante, en particulier dans les prises de vue de loin. Le désir d'avoir un rendu des couleurs plus chaud justifie l'emploi permanent du filtre R 1,5 avec de nombreux films couleurs inversibles.
Un parasoleil peut être monté sur le bord extérieur de la monture d'objectif, pour protéger l'objet contre la pénétration directe des rayons du soleil, et aussi contre les projections d'eau et les gouttes de pluie. Le parasoleil assure aux clichés un maximum de brillance et de netteté; il est à recommander, en particulier, pour des prises de vue à contre-jour.
9 Dragonne et sac en cuir
La dragonne est fixée par un dispositif de fixation latéral. Faire rentrer les ressorts en saillie dans le corps de l'appareil à l'aide du bouton de la dragonne, puis glisser le bouton dans l'encoche. Pour enlever : enforcer les ressorts avec un ongle et retirer le bouton.
Avec la dragonne, l'appareil dans son sac en cuir peut aussi être porté suspendu au point. Ouvrir la fermeture à glissière du sac et repousser celui-ci; pendant la prise de vue, le sac reste suspendu à la dragonne.
Même un appareil de poche doit être traité avec douceur. Protégez votre Rollei contre les chocs, les chutes, le soleil, l'humidité, le sable et la poussière. Cela vaut en particulier pour le moment où l'appareil est ouvert pour changer le film.
Utilisé pour le nettoyage un pinceau doux et un tissu non peluché. Veillez en particulier à ce que le presse-film et l'objet soient propres. Si, en hiver, l'objet s'embue en passant du froid dans un local chauffé, attendez que quelques instants que l'humidité s'évapore d'elle-même.
Et, si, à un moment quelconque, chez vous ou pendant un voyage, des problèmes techniques se posent à vous, n'oubliez pas que le Service Rolle International est partout à votre disposition pour vous donner ses renseignements.
Sous réserve de modifications
techniques
