MODE D'EMPLOI OCEALL612DD OCEANIC

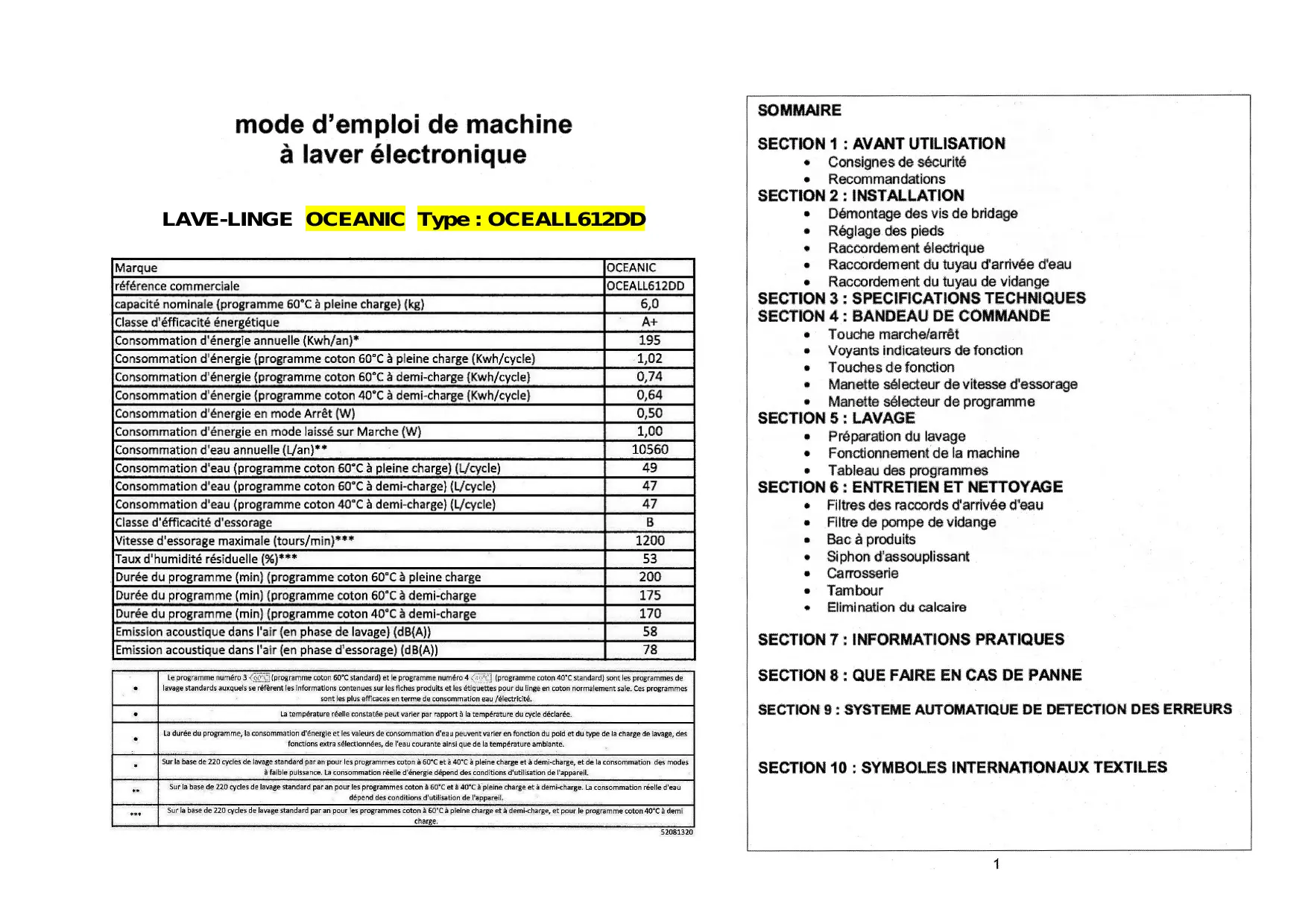

mode d'emploi de machine à laver électronique LAVE-LINGE OCEANIC Type : OCEALL612DD Marque JOCEANIC référence commerciale [OCEALL612D0D (capacité nominale (programme 60°C à pleine charge) (kg) 6,0 Classe d'éfficacité énergétique A+ Consommation d'énergie annuelle (Kwh/an)* 195 Consommation d'énergie {programme coton 60°C à pleine charge (Kwh/cycle) 1,02 Consommation d'énergie {programme coton 60°C à demi-charge {Kwh/cycle) 0,74 Consommation d'énergie (programme coton 40°C à demi-charge (Kwh/cycle) 0,64 Consommation d'énergie en mode Arrêt (W) 0,50 Consommation d'énergie en mode laissé sur Marche (W) 1,00 Consommation d'eau annuelle (L/an)** 10560 Consommation d'eau (programme coton 60°C à pleine charge) (L/cycle) 29 Consommation d'eau (programme coton 60°C à demi-charge} (L/cycle) 47 Consommation d'eau (programme coton 40°C à demni-charge} (L/cycle) A7 Classe d'éfficacité d'essorage B Vitesse d'essorage maximale (tours/min}*** 1200 [Taux d'humidité résiduelle (%)*** 53 Durée du programme {min} (programme coton 60°C à pleine charge 200 Durée du programme (min) (programme coton 60°C à demi-charge 175 Durée du programme (min) (programme coton 40°C à demi-charge 170 Emission acoustique dans l'air (en phase de lavage] (dB{A)} 58 Emission acoustique dans l'air (en phase d'essorage) (dB(A)) 78 Te programme ur 3 LE (proue ot ED Sander le programme mure LL programme coton 40 € standard sont es programmes de lavage standards auxquels se réfèrent fes informations contenues sur lu fiches produise les étiquettes pour du ing en caton normalement sale, Ces programmes son les plus faces en terme de consommation eau /électrieté. La température réelle constate peut varier par rapport à la température du cycle décarée. La durée du programme, 1 consommation d'énergie et les valeurs de consommation d'eau peuvent varier en fonction du poid et du ype de I enarge de vas, des fonctions eur sélectionnées, de eau courante ainsi que de La température ambiante, Surls base de 220 cycles de Ivage standard param pour le programmes coton à 60°C et à AC à peine charge et à demicharge, et de I consommation des modes. À faible putssancs La consommation réal d'énergie dépend des conditions d'utilisation de l'appare. Surla base de 220 ycles de Ivage standard par an pour le programmes coton à B0'C et à AU°C à plaine charge et à demcharge. La consommation ré d'eau dépend des conitons d'utilisation de l'apparai a as de 220 cles de va ner par an pur ls programmes ton à 60 C à paie cas FA dE pou e probe EOTEN AD CL dem crane. EE] SOMMAIRE

SECTION 1 : AVANT UTILISATION

+ Consignes de sécurité + Recommandations

SECTION 2 : INSTALLATION

+ Démontage des vis de bridage + Réglage des pieds + Raccordement électrique «Raccordement du tuyau d'arrivée d'eau ° Raccordement du tuyau de vidange

SECTION 3 : SPECIFICATIONS TECHNIQUES

SECTION 4 : BANDEAU DE COMMANDE

+ Touche marche/arrêt + Voyants indicateurs de fonction + Touches de fonction + Manette sélecteur de vitesse d'essorage + __ Manette sélecteur de programme

«Préparation du lavage + Fonctionnement de la machine + Tableau des programmes

SECTION 6 : ENTRETIEN ET NETTOYAGE

+ Filtres des raccords d'arrivée d'eau Filtre de pompe de vidange Bac à produits Siphon d'assouplissant Carrosserie Tambour Elimination du calcaire

+ N'utilisez ni adaptateur multiple, ni rallonge, + N'utilisez pas de prise dont le cordon est endommagé ou fissuré. + Sile câble électrique est endommagé, il doit impérativement être remplacé par un technicien agréé afin d'éviter tout risque d'électrocution. + Ne retirez jamais une prise en tirant sur le cordon. Retirez la prise en la prenant avec la main. Ne branchez pas de prise en ayant les mains humides. Ne touchez jamais la machine en ayant les mains ou les pieds humides. N'ouvrez jamais le bac à produits lorsque la machine fonctionne. Ne forcez jamais l'ouverture de la porte lorsque la machine fonctionne. La machine peut atteindre des températures élevées : ne touchez pas le hublot (en cours de lavage), ni le tuyau de vidange et l'eau en cours de vidange. + En cas de problème, débranchez d'abord la machine et fermez le robinet. Ne tentez pas de réparer la machine. Adressez-vous au service après-vente agréé le plus proche. + N'oubliez pas que l'emballage de votre machine peut être dangereux pour les enfants. + Ne laissez pas vos enfants jouer avec la machine. + Ne laissez pas votre animal domestique s'approcher de la machine. + Votre machine doit uniquement être utilisée par des adultes et conformément aux instructions de ce manuel. + Votre machine est destinée à un usage domestique. La garantie ne s'appliquera pas en cas d'utilisation à des fins professionnelles. + L'appareil ne soit pas être placé sur un tapis qui pourrait obstruer la ventilation d'air sous l'appareil. RECOMMANDATIONS + Une lessive où un assouplissant qui reste longtemps au contact de CEE l'air sèchera et collera au bac à produits. Pour éviter cet inconvénient, versez le détergent ou l'assouplissant dans le bac à produits juste avant de démarrer le lavage. + Utilisez uniquement la fonction prélavage pour les vêtements très sales. + Ne dépassez pas la capacité de charge maximale. + Cet appareil n’est pas destiné à être utilisé par des personnes (enfants inclus) dont les capacités physiques, sensorielles ou intellectuelles sont réduites ou bien manquant d'expérience et de connaissances à moins d'avoir été encadrées ou formées au niveau de l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. + Si vous n'utilisez pas votre machine pendant un certain temps, débranchez la machine, fermez l'arrivée d'eau et laissez la porte ouverte pour laisser sécher l'intérieur de la machine et prévenir ainsi la formation de mauvaises odeurs. + Les procédures de contrôle qualité ont montré qu'une certaine quantité d'eau pouvait rester dans la machine et ne nuit en rien à son bon fonctionnement.

SECTION 2 : INSTALLATION

Avant d'utiliser votre machine à laver, vérifiez les points ci-dessous.

DEMONTAGE DES VIS DE BRIDAGE

+ __Les vis de bridage situées à l'arrière de la machine doivent être démontées avant la mise en service de la machine. + Dévissez les vis en tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé appropriée. (Fig.1} - Retirez les vis. (Fig.2) Ainsi que les ensembles complets de bridage (composé de 3 pièces comme indiqué sur la vue fig.2bis) en les faisant pivoter légèrement à gauche et à droite pour les retirer de leur emplacement. + Dans les orifices d'où ont été retirées les vis de bridage, insérez les vis de fermeture en plastique fournies avec les accessoires. (Fig.3) «+ Conservezles vis de bridage provenant de la machine. Elles pourront être utilisées pour un transport ultérieur de la machine.

*__ N'installez pas la machine sur un tapis ou des surfaces similaires. + Pour un fonctionnement silencieux et sans vibration, placez la machine sur une surface plane, non glissante et solide. + Equilibrez au moyen des pieds. + Desserrez l'écrou de réglage en plastique (Fig.4). + Effectuez le réglage en tournant les pieds vers le haut ou vers le bas (Fig.5) + Une fois que la machine est équilibrée, serrez l'écrou de réglage en plastique en le tournant vers le haut. + Ne placez jamais de cartons, de cales en bois ou d'éléments similaires sous la machine pour compenser des irégularités de niveau du sol.

RACCORDEMENT ELECTRIQUE + Votre machine à laver fonctionne sous une tension de 220 - 240V / 50Hz. + Le câble d'alimentation de votre machine est équipé d'une prise mâle avec terre. Cette prise doit impérativement être branchée dans une prise 10 ampères avec terre. Les fusibles de la ligne d'alimentation électrique doivent également être de 10 ampères. Si vous ne disposez pas d'une installation conforme aux normes obligatoires, il faudra la faire modifier par un électricien qualifié. + Notre société se dégage de toute responsabilité en cas de dommages éventuels résultant d'une utilisation sans mise à la terre.

RACCORDEMENT DU TUYAU D'ARRIVEE D'EAU

+ Votre machine est prévue pour être branchée sur une arrivée d'eau froide. + Pour éviter toute fuite au niveau des raccords, 2 joints (dont un avec filtre) sont fournis avec le tuyau. + Branchez le raccord (coudé) du tuyau d'arrivée d'eau à l'arrière de la machine avec 1 joint (fig.6) et l'autre raccord (droit) au robinet avec le joint avec filtre (fig.7). En cas de doute, faites brancher la machine par un installateur qualifié. + La pression d'eau de l'ordre de 0,1-1 Mpa qui s'écoule de votre robinet permettra à votre machine de fonctionner plus efficacement (une pression de 0,1 Mpa équivaut à un débit d'eau de plus de 8 litres par minute qui s'écoule d'un robinet entièrement ouvert) + Une fois les branchements effectués, vérifiez l'absence de fuites au niveau des raccords en ouvrant entièrement le robinet. e Vérifiez que le tuyau d'arrivée d'eau n'est pas plié, fissuré ou écrasé. + Vissez le tuyau d'arrivée d'eau sur le robinet fileté 3"/4. Arrivée d'eau froide (raccord à filtre blanc) Fig.7

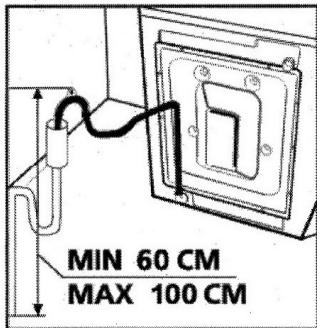

RACCORDEMENT DU TUYAU DE VIDANGE

+ Vérifiez que le tuyau de vidange n'est pas plié, tordu, écrasé ou étiré. + Installez le tuyau de vidange à une hauteur d'au minimum 60 cm et d'au maximum 100 cm du sol. + L'extrémité du tuyau de vidange (crosse de vidange) peut être directement fixée à l'évacuation d'eau (la dimension de la canalisation doit être d'au moins 4 cm, ainsi vous éviterez tout risque de siphonnage) ou à un dispositif spécial installé sur le système d'écoulement du lavabo (il doit être correctement fixé). (fig. 8) + Ne rallongez le tuyau de vidange en ajoutant des éléments supplémentaires.

SECTION 3 : SPECIFICATIONS TECHNIQUES

Capacité de charge maximale (linge sec) (kg) 6 Hauteur x Largeur x Profondeur (cm) 85*59,6*54 Vitesse maximale d'essorage (trimin) 4200

2- Sélecteur de programme

3 Sélecteur de vitesse d'essorage

4- Voyants lumineux de fonction

8- Touche depart/pause

6- Touches de fonction

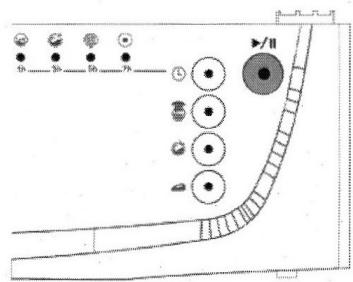

Cette touche est utilisée pour démarrer un programme sélectionné, ou pour mettre un programme en cours de marche sur pause. eh, TOUCHE DÉPART / PAUSE

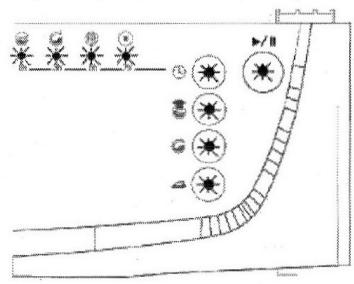

VOYANTS LUMINEUX DE FONCTION

En appuyant sur la touche départ/pause ou sur une autre touche, les voyants lumineux au-dessus des touches et du panneau de N commande s'allument, et indiquent la progression des programmes. Lorsqu'un des ces voyants est allumé, cela signifie qu'un certain programme est en cours. Le voyant est éteint lorsqu'une touche de fonction ou la touche départ/pause a été enclenchée, ou si la fonction sélectionnée a terminé son opération. Les voyants lumineux sont également utilisés pour les codes d'erreur précisés au paragraphe 9.

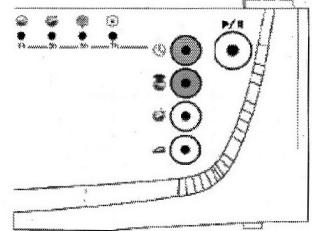

pour tous les programmes de lavage. Arrêt cuve pleine Cette fonction est recommandée pour certains textiles (synthétiques 100%, laine ou rideau) qui ne sont pas sortis de la machine dès la fin du programme. Elle évite le froissement du linge. Si vous appuyez sur cette touche, la dernière eau de rinçage n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la depar pause touche. Rinçage supplémentaire Cette fonction vous permet de lancer un essorage supplémentaire Départ différé La fonction départ différé vous permet de régler le démarrage de votre machine avec un délai. En fonction du délai que vous choisissez pour le démarrage du programme, appuyez sur la touche de fonction jusqu'à ce que le voyant lumineux de la départ différé s'allume (1h/3h/5h/7h) sur le panneau de commande. Le voyant au-dessus de la touche de fonction va dignoter. Démarrez le programme en appuyant sur la touche départ/pause. ATTENTION! Si vous avez oublié de choisir une fonction supplémentaire alors que le programme de lavage a déjà démarré, appuyez sur la touche de la fonction supplémentaire que vous voulez sélectionner. Si le voyant lumineux au- dessus de la touche reste allumé, la fonction sélectionnée sera lancée. Si le voyant reste allumé pendant un moment puis s'éteint, la fonction que vous avez sélectionnée ne sera pas lancée, REMARQUE : Nos produits comprennent des cartes électroniques et des touches à écran tactile. Il suffit d'appuyer légérement sur les touches pour activer les fonctions.

MANETTE SELECTEUR DE VITESSE D'ESSORAGE

Cette manette vous permet de régler la vitesse d' 'essorage de votre 1e (fig.9). Si vous positionnez la manette sur là position ©, il n'y aura pas d'essorage. REMARQUE : Veillez à un essorage approprié de votre linge fragile et délicat.

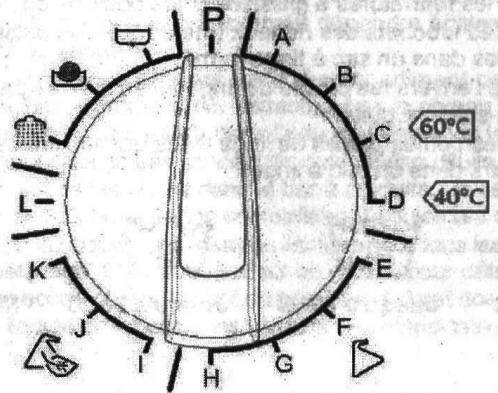

MANETTE SELECTEUR DE PROGRAMME

À l'aide du bouton « Program », vous avez la possibilité de sélectionner le programme avec lequel vous désirez lavér Vos vêtements. Vous pouvez régler le processus de sélection du programme:en tournant le bouton « Program » dans les deux sens. Vous devez'préndreides précautions pour que le signe de réglage du bouton « Program » soit exactement sur le programme que vous voulez sélectionner:Lorsque vous ramenez le bouton du programme à la position O (arrêt), votre:apparell effectueiune opération de vidange afin de metire un terme (annuler).au cycle dudit programme. À la fin de cette évacuation, la machine passe en.mode de veille. Vous pouvez à présent sélectionner un autre programme que vous souhaitez démarrer.

+ Branchez la machine. + Ouvrez le robinet d'arrivée d'eau.

PREPARATION DU LAVAGE

Tri du linge «Triez votre linge en fonction de sa matière (coton, synthétique, délicat, laine, etc.), des températures de lavage et du degré de salissure. + Séparez impérativement le linge blanc du linge de couleur. + Lavez séparément le linge de couleur neuf car il risque de déteindre au premier lavage. + Vérifiez que les poches de vos vêtements ne contiennent aucune pièce métallique. + Fermez les fermetures à glissière et les boutons des vêtements. + Retirez les crochets des rideaux (métalliques ou plastiques) ou placez-les dans un sac à linge fermé. + Mettez à l'envers les pièces de linge telles que les pantalons, les tricots, t-shirts et pulls. + Placezles petites pièces de linge telles que les chaussettes et les mouchoirs dans un sac à linge. 1 © 1 Jusqu'à 90 °C Jusqu'à 60°C Jusqu'à30'C Non lavable en machine Chargement du linge dans la machine + Ouvrez le hublot de votre machine. + Mettez le linge dans la machine en veillant à bien le répartir. + Mettez chaque vêtement séparément. + En refemmant le hublot de la machine, vérifiez qu'aucun vêtement n'est resté coincé entre la porte et le joint du hublot. + Fermez soigneusement le hublot de votre machine, faute de quoi la machine ne démarrera pas le programme de lavage. Les détergents La quantité de lessive dépend des critères suivants : Votre consommation de lessive changera en fonction du degré de selissure de votre linge. Pour le linge légèrement sale, n'effectuez pas de prélavage et versez une petite quantité de détergent dans le compartiment n° 2 du bac à produits. Pour le linge très sale, sélectionnez un programme avec prélavage, versez % de la dose de détergent dans le compartiment n° 1 du bac à produits et la quantité restante dans le compartiment n° 2. Utilisez des lessives spécialement adaptées pour machines à laver automatiques. Les doses à utiliser pour votre linge seront précisées sur l'emballage des détergents. La quantité de lessive consommée dépend de la dureté de l'eau. La quantité de lessive consommée dépendra également de la quantité de linge. Versez votre assouplissant dans le compartiment prévu à cet effet de votre bac à produits. Ne dépassez pas le niveau MAX sinon l'assouplissant s'écoulera dans l'eau de lavage via le siphon. Les assouplissants très concentrés doivent être dilués avec un peu d'eau avant de les verser dans le bac à produits. Un assouplissant très concentré bouche le siphon et empêche l'écoulement du produit. Vous pouvez utiliser des lessives liquides pour tous les programmes sans prélavage. Placez l'indicateur de niveau pour détergent liquide dans le second compartiment du bac à produits et dosez la quantité de lessive liquide en fonction des niveaux de cet indicateur.

Sélection de programmes et de fonctions Choisissez les programmes et fonctions supplémentaires adaptés à votre linge, à l'aide des tableaux pages 18. Touche Départ / Pause En appuyant sur cette touche, vous pouvez démarrer le programme sélectionné ou mettre un programme en cours de marche sur pause. Lorsque le programme sélectionné démarre, le voyant lumineux au-dessus de la touche départ/pause s'allume. Lorsque vous souhaitez mettre le programme sélectionné sur pause, appuyez une fois sur la touche départ/pause. Le voyant au-dessus de la touche se mettra à dignoter. Afin de remmettre le programme en marche à partir de ce point de pause, appuyez de nouveau sur la touche départ/pause. Démarrer le programme + Réglez le bouton de programme sur un programme que vous souhaitez sélectionner. + Sile programme sélectionné est un programme de lavage, le voyant lumineux de lavage clignotera. mi a ss + Sile programme sélectionné est un programme de rinçage/essorage ou de séchage, le voyant lumineux correspondant clignotera. + Démarrez le programme sélectionné en appuyant sur la touche départ/pause. | Lorsque vous démarrez le programme en appuyant sur la touche départ/pause, les | voyants lumineux s’allumeront, indiquant | ainsi que la touche départ/pause est enclenchée et que le lavage est en marche. Sélectionner une fonction supplémentaire + Réglez le bouton de programme sur un programme que vous souhaitez sélectionner. « _ Sile programme sélectionné est un programme de lavage, le voyant lumineux de lavage s'allumera. + Si le programme sélectionné est un programme de rinçage/essorage ou de séchage, les voyants lumineux correspondants s'allumeront. Rovrelisstenner une fonction supplémentaire : ° Appuyez une fois sur la touche de fonction <<) | supplémentaire que vous souhaitez sélectionner. 7 + Sile voyant lumineux au-dessus de la touche de £ fonction reste allumé, cela signifie que vous avez \ sélectionné la fonction souhaitée. + Sile voyant lumineux au-dessus de la touche de fonction clignote, cela signifie que vous ne pouvez pas utiliser la fonction supplémentaire avec le programme qui a été sélectionné. + Démarrez le programme sélectionné en appuyant sur la touche départ/pause. + Lorsque vous démarrez le programme en appuyant sur la touche départ/pause, les voyants lumineux s'allumeront, indiquant ainsi que la touche départ/pause est enclenchée et que le lavage est en marche.

Annuler un programme Si vous souhaitez qu'un programme en cours se termine plus tôt : ° Appuyez sur la touche départ/pause pendant 4 secondes. + Votre machine lancera l'opération d'essorage nécessaire pour que le programme puisse se terminer, et le programme s'arrêtera ensuite. + Le voyant de fin de programme restera allumé. + Vous pouvez maintenant sélectionner un autre programme si vous le souhaitez. A la fin du programme + Votre machine s'arrêtera automatiquement lorsque le programme sélectionné s'est arrêté. + __Le voyant de fin de programme s'allumera. + Réglez le bouton de programme sur la position STOP (arrêt). + _Le verrou du hublot de votre machine se déclenchera automatiquement, environ deux minutes après la fin du programme. Vous pouvez ouvrir le hublot et sortir le linge en tirant la poignée du hublot vers vous. + Après avoir sorti le linge, laissez le hublot ouvert afin que l'intérieur de la machine puisse sécher. + Débranchez la machine. + Fermez le robinet d'eau. ATTENTION! Si une rupture de courant a lieu au cours d'une des étapes du programme de lavage et que le courant est rétabli au bout d'un moment, votre machine reprendra la programme à partir du point d'interruption. Une telle situation ne représente aucun danger pour votre machine. Si une rupture de courant a lieu au cours du programme de lavage le mécanisme de verrouillage du hublot se déclenchera au bout de deux minutes. S'il y a de l’eau dans la machine, vous ne devez pas ouvrir la porte, sinon l'eau risque de s'écouler. Si vous souhaitez sortir votre linge, vous pouvez vider l'eau de la machine en suivant les instructions expliquées dans le paragraphe « nettoyer le filtre à pompe » pages 19 et 20. Verrouillage enfants Votre machine est dotée d'une fonction de Verrouillage Enfants. Cette fonction permet d'éviter que le fonctionnement d'un programme ne soit affecté lorsqu'on appuie sur un bouton pendant une opération de lavage. La fonction Verrouillage Enfants sera active après que le premier et deuxième bouton du panneau de commande sont appuyés au même moment et pendant plus de trois secondes. Vous pouvez remarquer l'activation de la fonction Verrouillage Enfants en vérifiant le programme Lavage, Rinçage, et les témoins d'essorage qui clignoteront pendant deux secondes. Pour la désactivation, vous devez appuyer sur les mêmes touches pendant plus de trois secondes. Si vous appuyez sur n'importe quelle touche lorsque le verrouillage Enfants est actif, ladite touche ne sera pas activée et vous pourrez alors voir les fonctions Lavage, Rinçage, et Témoins d'essorage clignoter pendant deux secondes pour indiquer que le verrouillage enfants est actif. Vous pouvez remarquer la désactivation en vérifiant le programme Témoin de fin (End lamp) qui clignotera pendant deux secondes. A la fin du programme, la fonction Verrouillage Enfants sera automatiquement désactivée.

PROGRAMME COMPART. TOUCHES DE FONCTION TYPE DE LINGE REMARQUES Textiles en coton et lin, moyennement sales, qui AGOIGRIR : L résistent aux températures élevées. B- COTON 69° a Sous-vétements, {Avec prélavege) 142 6 Blancs et couleurs en coton et mixte, très sales. doper vannes à vs Blancs et couleurs en coton et mbde, shirts, serviettes G-CoToN so 60°C ä 6 Hp es {max.3 kg) D. COTON 40° € 0° cl 2 6 ses sa us et coton et mixte, ; Textiles synthétiques ou en fibres synthétiques É-SYNTHÉ TIQUE 66° ? 3 mélangées, moyennement sales. ER x 4 T li k ï DEAU: +2 3 exiles délicats tels que le tulle et les rideaux. Chau, x. Texiles synthétiques ou en fibres synthétiques chemisiers en nylon GÉYNTHETIQUE 40° £ è mélangées, légèrement sales. H-SYNTHETIQUE 30° 2 3 Le gs Pa Eu este smthétiques LLAINE 40° 2 2 LanageS osenrerment crier: Lavegs à le er et JLAINE 30° 5 2 Ltnge moennement oeine: Eee à ls mret Lai K-LAINE 2 2 Lainages très légèrement sales. Lavage à l'eau EAU FROIDE froide à la main ou en machine. : 8 Sous-vêtements, LLAVAGE RAPIDE 2 3 as et couleurs en coton et mixte, légérement draps, nappes, E _ = : : shirts, serviettes CAGE programme vous permet effectuer un rinçage supplémentaire de votre linge après le cycle de lavage. Vous pouvez uiliser ce programme om pour fout type de linge (recommandé pour le linge _en coton). ESSORAGE PE I RESTE SRPRIATET IE Ge vo Hg EE Keaga € one à tout type de linge. Ce programme VIDANGE Ce programme permet de vidanger l'eau sale de votre machine aprés lavage. Si vous souhaitez danger l'eau de vote machine avant le fin du programme en cours, lancez œ programme. La durée du programme, la consommation d'énergie et les valeurs de consommation d'eau peuvent varier en fonction du poids et du type de la charge de lavage, des fonctions extra sélectionnées, de l'eau courante, ainsi que de la température ambiante,

+ Débranchez votre machine. + Fermez le robinet d'arrivée d'eau.

FILTRES DES RACCORDS D'ARRIVEE D'EAU

Cette machine est équipée de 2 filtres au niveau du tuyau d'alimentation qui empêchent les impuretés et corps étrangers de pénétrer dans la machine. L'un est situé dans le raccord côté machine et l'autre au robinet (voir page 4 et 5). Si la machine n'est pas suffisamment alimentée en eau malgré l'ouverture du robinet, nettoyez ces filtres. + Démontez le tuyau d'arrivée d'eau. + Retirez le filtre du raccord d'arrivée d'eau côté machine (à l'aide d'une pince) (Fig. 10) et lavez-les soigneusement à l'aide d'une brosse. + Nettoyez le filtre du tuyau d'arrivée d'eau côté robinet en les retirant manuellement avec le joint (Fig. 11). + Après avoir nettoyé les filtres, remettez-les en place de la même manière. Fig.10 Fig.11

FILTRE DE POMPE DE VIDANGE

Le filtre de vidange protège la pompe de vidange utilisée pour évacuer l'eau sale. fl empêche les saletés diverses de venir obstruer le corps de pompe et de la bloquer. Il est recommandé de nettoyer le filtre de vidange tous les 2 à 3 mois (suivant utilisation). Pour nettoyer le filtre de vidange :

• Débranchez le câble d'alimentation électrique.
• Ouvrez la trappe de visite en tirant sur la poignée (2-A)
• Avant d'ouvrir le couvercle du filtre, mettez un récipient sous la trappe ouverte pour empêcher l'écoulement à terre de l'eau restante dans la machine.
• Desserrez le couvercle du filtre en le faisant tourner dans le sens inverse des aiguilles d'une montre et laissez couler l'eau.
• Nettoyez complètement le filtre et son support.
• Procédez à une vérification manuelle de la rotation de la pompe.
• Après nettoyage de la pompe, remettez le couvercle du filtre et vissez-le dans le sens des aiguilles d'une montre. Serrez-le correctement, mais sans forcer afin d'assurer l'étanchéité.
• N'oubliez pas que si vous ne fixez pas bien le couvercle du filtre, il y aura fuite d'eau
• Refermez la trappe de visite. À\ ATTENTION ! Risque de brûlure ! Laissez refroidir l'eau à l'intérieur de la pompe avant le nettoyage. © TE 7" @]

Avec le temps, les lessives peuvent causer une formation de résidus dans le tiroir à lessive et dans la fente. Retirez le tiroir à lessive de temps en temps pour nettoyer les résidus accumulés. Pour retirer le tiroir : « Tirezle tiroir jusqu'à sa butée (fig. 14) + Continuez à tirer en appuyant sur le couvercle du siphon à l'intérieur du tiroir, et retirez le tiroir de son logement (fig. 15) + Nettoyez-le avec de l'eau et à l'aide d’une vieille brosse à dents. + Rassemblez les résidus à l'intérieur de la fente du tiroir en veillant à ce qu’ils ne tombent pas dans la machine. + Après avoir séché le tiroir correctement, remettez-le en place en effectuant la procédure inverse. fig. 14 fig. 15

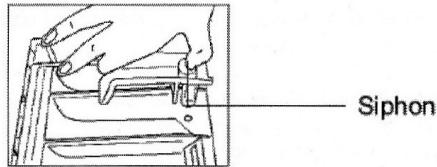

SIPHON D'ASSOUPLISSANT Retirez le bac à produits. Enlevez le bouchon du siphon et nettoyez soigneusement les résidus d'assouplissant. Nettoyez et remettez le bouchon du siphon en place. Vérifiez qu'il est bien en place. ll CC : u i 5 5 Siphon CARROSSERIE ———fil Après avoir débrancher la machine en enlevant la prise de courant, nettoyez la surface extérieure de la carrosserie de votre machine à l'eau tiède additionnée d'un produit de nettoyage (non abrasif). Après rinçage à l'eau propre, essuyez avec un chiffon doux et sec. ATTENTION ! Sita machine est installée dans une pièce où la température risque d'être inférieure à 0 °C, procédez comme suit en cas de non-utilisation de la machine : + Débranchez la prise électrique de la machine. + Fermezle robinet d'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet. + Placez les extrémités des tuyaux de vidange et d'arrivée d'eau dans un récipient posé sur le sol (pour vider l'eau). Positionnez le sélecteur de programme sur « Vidange ». Rebranchez la prise électrique de la machine. Le voyant début de programme s'allumera. Démarrez le programme en appuyant sur la touche marche/arrêt. Débranchez la machine à la fin du programme (voyant fin de programme allumé). Ce processus vidangera l'eau résiduelle qui se trouve dans votre machine et évitera la formation de glace dans la machine. Lorsque vous réutiliserez votre machine, vérifiez que la température ambiante est supérieure à 0 "C. TAMBOUR Ne laissez pas de pièces métalliques telles que des aiguilles, des agrafes ou des pièces de monnaie à l'intérieur de la machine. Ces pièces entraînent la formation de taches de rouille dans le tambour. Pour éliminer ces taches de rouille, utilisez un produit sans chlore et suivez les instructions du fabricant de ce produit. Ne nettoyez jamais les taches de rouille en utilisant des éponges abrasives ou des objets rugueux similaires. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole M présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Boissons alcoolisées : Lavez la tache à l'eau froide, puis [] tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre. Cirage : Grattez légèrement la tache sans abïmer le tissu, frottez avec un détergent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélangé à 2 volumes d'eau, puis lavez à l'eau tiède.

Thé et café : Etendez la partie tachée sur un récipient et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abimer le tissu. Æ frottez la tache avec du savon ou un détergent et lavez à la température maximale tolérée par votre linge. Si une tache graisseuse persiste, frottez avec de l'eau oxygénée (proportion de 3 %). — Ketchup : Grattez les taches séchées sans abîmer le tissu, LS laissez tremper dans l'eau froide environ 30 minutes et lavez en : frottant avec un détergent. Graisse, oeuf : Grattez les taches séchées et tamponnez avec une éponge où un linge imbibé d'eau froide. Frottez avec un détergent, puis lavez avec de la lessive diluée. Graisse, huile : Epongez les résidus. Frottez la tache avec du /& | détergent et lavez à l'eau savonneuse tiède. Moutarde : Tamponnez la tache avec de la glycérine. Frottez avec un détergent et lavez. Si la tache persiste, tamponnez avec moutarde | de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau). Sang : Laissez tremper votre linge dans l'eau froide environ A) 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères à soupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes. froide et frotter la tache avec du détergent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de lessive. (N'utilisez pas de lessive pour le linge de couleur.) o Crème, glace et lait : Laissez tremper votre linge dans l'eau Chocolat et cacao : En trempant votre linge dans de l'eau froide, Moisissure : Les taches de moisissure doivent être nettoyées moisi | aussi rapidement que possible. Lavez la tache avec un détergent. Si la tache persiste, tamponnez avec de l'eau oxygénée (proportion de 3 %). Encre : Faites couler de l'eau froide sur la tache jusqu'à ce que l'encre soit complètement diluée. Frottez ensuite avec de l'eau citronnée et un détergent, attendez 5 minutes puis lavez. Fruits : Etendez la partie tachée de votre linge sur un récipient et versez de l'eau froide sur la tache. Ne versez pas d'eau chaude. Tamponnez avec de l'eau froide et appliquez de la glycérine. Attendez 1 à 2 heures et rincez après avoir tamponné la tache avec quelques gouttes de vinaigre blanc. Herbe : Frottez la partie tachée avec un détergent. Lavez avec de

l | la lessive si elle ne risque pas d'abîmer le tissu. Frottez vos lainages avec de l'alcoo!.(Pour les lainages de couleur, un mélange d'{ volume d'alcool pur et de 2 volumes d'eau). Peinture à l'huile : Appliquez un solvant sur la tache avant qu'elle ne sèche. Frottez avec un détergent et lavez. Roussi : Si le tissu le permet, laver avec de la lessive. Pour les lainages, placez un linge imbibé d'eau oxygénée sur la tache et repassez en intercalant un linge sec entre le fer et le linge imbibé. Rincez soigneusement puis lavez.

SECTION 8 : QUE FAIRE EN CAS DE PANNE

Toutes les réparations doivent être effectuées par un service après-vente agréé. Si une réparation s'avère nécessaire ou si vous n'êtes pas en mesure de remédier au problème à l'aide des informations ci-dessous : + Débranchez la machine. + _Femezle robinet d'arrivée d'eau. + Contactez le service après-vente agréé le plus proche.

Votre machine ne se remplit pas d'eau. Votre machine ne vidange pas. Votre machine vibre. Elle est débranchée.

ROBLEME CAUSE EVENTUELLE | POUR Y REMEDIER

Branchez la machine. Les fusibles sont défectueux. Changezles fusibles. Il y a une panne de courant. Vérifiez s'il y a du œurant. Vous n'avez pas appuyé sur la touche marche/arrêt. Appuyez sur la touche marche/arrêt. Le sélecteur de programme est positionné sur O (arrêt). Positionnez le sélecteur de programme sur le programme de votre choix. Le hublot est mal fermé. Le robinet d'arrivée d'eau est fermé. Femnez correctement la porte. Vous devez entendre le clic. Ouvrez le robinet d'eau. Le tuyau d'arrivée d'eau est plié. Vérifiez le tuyau d'arrivée d'eau. Le tuyau d'arrivée d'eau est bouché. Nettoyez les filtres du tuyau d'arrivée d'eau, (*) Les filtres du raccord d'arrivée d'eau sont bouchés. Nettoyez les filtres du raccord d'arrivée d'eau. (*) Le hublot est mal fermé. Le tuyau de vidange est bouché ou plié. Fermez correctement la porte. Vous devez entendre le clic. Vérifiez le tuyau de vidange. Le filtre de pompe est bouché. Nettoyez le pompe de filtre de vidange. (*) Le linge est mal réparti à l'intérieur de la machine. Les pieds de la machine ne sont pas réglés. Répartissez correctement le linge à l'intérieur de la machine. Réglez les pieds. (**) Les vis de bridage ne sont pas retirées. Retirez les vis de bridage. (“ ( Voir la section sur l'entretien et le nettoyage de la machine. (*) Voir la section concernant l'installation de la machine.

PROBLEME CAUSE EVENTUELLE | POUR Y REMEDIER

Votre machine vibre. Formation excessive de mousse dans le bac à produits. Les résultats de lavage ne sont pas satisfaisants. La machine contient une petite quantité de linge. Une quantité excessive de linge a été chargée dans la machine où le linge est mal réparti. La machine touche un objet dur. Vous avez utilisé trop de lessive. Cela n'empêche pas la machine de fonctionner. Ne dépassez pas la quantité recommandée de linge et répartissez correctement le linge dans la machine. Evitez que la machine ne touche un mur ou des meubles. Appuyez sur la touche marche/arrêt. Pour arrêter la formation de mousse, diluez une cuillère à soupe d'assouplissant dans % litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche marche/arrêt Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage. Vous n'avez pas utilisé la lessive qui convient. Votre linge est trop sale pour le programme que vous avez sélectionné. Utilisez uniquement les lessives destinées aux machines entièrement automatiques. Sélectionnez un programme approprié. {voir Tableau 1) La quantité de détergent utilisée n'est pas suffisante. Utilisez une quantité plus importante de lessive en fonction du linge.

Les résultats de lavage ne sont pas satisfaisants. La machine vidange dès qu'elle est remplie. Vous ne voyez pas d'eau dans le tambour durant le lavage. ‘Î Le linge présente des traces de détergent. Le linge présente des taches grises. Une quantité de linge supérieure à la capacité maximale a été chargée dans la machine. Votre eau est peut-être dure. Le linge est mal réparti dans la machine. L'extrémité du tuyau de vidange est trop basse par rapport à la machine. Ce n'est pas une panne. L'eau se trouve dans la partie inférieure du tambour. Les résidus de certains détergents non dissous dans l'eau peuvent adhérer au linge et fomer des taches blanches. Ces taches peuvent être dues à de l'huile, de la crème où de la pommade. Ne dépassez pas la capacité de charge maximale de la machine. Utilisez la quantité de lessive indiquée par le fabricant. Répartissez correctement le linge dans la machine. Placez le tuyau de vidange à une hauteur appropriée. (*) Positionnez le sélecteur de programme sur "Rinçage" et lancez un rinçage supplémentaire ou éliminez les taches après séchage à l'aide d'une brosse. Mettez moins de lessive au lavage, utilisez la quantité maximale de lessive mentionnée par le fabricant de détergent. (*} Voir la section concernant l'installation de la machine.

_ PROBLEME CAUSE EVENTUELLE | POUR Y REMEDIER

Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectuée, l'essorage sera démarré. Lors du prochain lavage, veillez à bien répartir votre linge dans la machine. Ce n'est pas une L'essorage ne démarre | panne. Le système de pas ou démarre contrôle de la tardivement. répartition de charge est peut-être en cours.

SECTION 9 : SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

Votre machine est équipée de systèmes de contrôle permanent du processus de lavage qui prendront les précautions nécessaires et vous avertiront en cas de problème. VOYANT INDICATEUR D'ERREUR MESURE À PRENDRE ERREUR

CODE D'ERREUR PROBABLE

Fermez le hublot correctement de manière à entendre un clic. Le hublot Si le problème n'est pas persiste, correctemen | éteignez la t fermé. machine, débranchez-la, et contactez le service agréé le lus proche. Les voyants 1 E01 et2 clignotent.

VOYANT INDICATEUR D'ERREUR CODE D'ERREUR Les voyants 1 et 3 clignotent. ERREUR PROBABLE Le niveau d'eau de votre machine est bas. La pression de votre alimentation d'eau est basse ou bloquée. MESURE À PRENDRE Tournez le robinet jusqu'au bout. Vérifiez si l'eau a été coupée. Si le | problème persiste, la machine s'arrêtera automatiquemen tau bout d'un moment. Nettoyez le filtre LÉ pompe à pompe. Si le Les voyants 1 | défailante | Problème et4 cignotent. | ou le fitre à | ne | pompe est | Oniacieze bloqué. service agréé le | | plus proche. (} Votre machine videra automatiquemen tl'eau. Une fois ily a une la vidange d'eau quantité terminée, Les voyants 2 | d'eau éteignez la et3 clignotent. | excessive machine, dans votre débranchez-la. machine. Femez le robinet d'eau et contactez le service agréé le lus proche. () See the section regarding the maintenance and cleaning of your machine. VOYANT INDICATEUR D'ERREUR CODE D'ERREUR Les voyants 2 et 4 clignotent. Les voyants 3 E06 et 4 clignotent. ERREUR PROBABLE Le chauffage de la machine où le capteur de chaleur est défaillant. Le moteur est défaillant. MESURE À PRENDRE teignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche. Éteignez la machine et La carte débranchez-la. E07 Les voyants 1,2 électronique À Fermez le et 3clignotent. Lest robinet d'eau et défaillante. contactez le service agréé le plus proche. Éteignez la machine et débranchez-la. E08 Les voyants 2,3 | Le moteur Fermez le —— — Jet 4 clignotent. [est défaillant. L robinet d'eau et contactez le service agréé le plus proche.

CODE D'ERREUR VOYANT INDICATEUR D'ERREUR ERREUR MESURE À PROBABLE Si la tension de réseau est plus || faible que 150V ou plus élevée que 260V, votre machine de réseau s'arrêtera est trop automatiquemen élevée où t. Lorsque la trop faible. || tension de réseau est | rétablie, la Les voyants 1,2 et 4 clignotent. machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche. Erreur de communicati on. | Les voyants 1,3

SECTION 10 : SYMBOLES INTERNATIONAUX TEXTILES

Lavage interdit avage à la Repassage doux | Repassage moyen main) Température de lavage À | 2 7 Repassage Pas de séchage interdit en tambour [l _ À PAN Repassage fort Séchage étendu Sans repassage Séchage à plat Javel interdit Chlorage | Symboles de nettoyage à sec. Les lettres indiquent le | type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette
